防盗报警系统安装、调试规范.
入侵报警系统安装调试技术交底

一、概况在安防集成管理计算机上,可实时监视入侵报警系统主机、各种入侵报警探测器的位置和系统运行、故障、报警状态,并以报警平面图和表格等方式显示所有出入口控制的运行、故障、报警状态;当发生事故时•,准确报警,并以图像方式实时向管理者发出警示信息,直到管理者做出反应。
二、施工准备2.1作业条件2.11管理室内土建工程内装修完毕,门、窗、门锁装配齐全完整。
2.12管理室内、弱电竖井、建筑内其他公共部分及外围的布线槽、管、箱、盒施工完毕。
2.2主要材料2.2.1各类报警器、报警控制器及传输缆线应具备产品的技术说明书、质保资料,并应符合设计要求和相关行业标准;数量符合图纸或合同的要求:设备进入现场,应具有开箱清单,产地证明等随机资料。
2.2.2入侵探测器和防盗报警器等产品在包装或说明书上标明生产许可证标记和编号及批准日期,并提供相应的产品检验报告。
2.3主要机具2.3.1安装器具:手电钻、冲击钻、对讲机、梯子、电工组合工具。
2.3.2测量器具:250V兆欧表、500V兆欧表、水平尺、钢尺、小线。
2.4技术准备2.4.1施工图纸齐全。
2.4.2施工方案编制完毕并经审批。
2.4.3施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书,并进行有针对性的施工前培训及安全、技术交底。
四、施工工艺4.1工艺流程线缆敷设一探测报警器安装一监控台安装一系统调试4.2线缆敷设4.2.1入侵报警系统的电缆桥架、电缆竖井、电线导管、线缆敷设的施工遵照《建筑电气工程施工技术标准》ZJQ08-SGJB303第9、第10、第11、第12章的内容执行,如有特殊要求应以设计施工图的要求为准;4.2.2地线、电源线应按规定连接。
电源线与信号线应分槽(或管)敷设,以防干扰。
采用联合接4.5.1.3检查线路,施工测试记录应符合要求。
4.5.2检查探测器的安装角度、探测范围,报警探测器形成的警戒范围应无盲区。
4.5.3检查探测器独立防拆保护功能。
防盗报警系统施工方案

防盗报警系统施工方案防盗报警系统施工方案一、项目概述:防盗报警系统是指为了保护财产安全和人身安全而采取的安全防护措施。
本项目将在XX工地,为工地提供一套全面的防盗报警系统,确保施工期间的财产和人员安全。
二、施工方案1. 环境调查与规划:在开始施工之前,需要对工地进行环境调查,了解工地的地理位置、建筑结构和工作模式,以便合理规划报警系统的布局和设备安装位置。
2. 设备选用:根据工地的特点,选择适合的防盗报警系统设备,包括控制面板、感应器、监控摄像头、声光告警器等。
3. 设备安装:根据项目需求,将设备逐一安装在合适的位置,确保设备的稳定运行和最佳监控效果。
4. 系统连通性测试:在设备安装完成后,进行系统连通性测试,确保所有设备能够正常联网和通信。
5. 报警规则设置:根据工地的情况,设置合理的报警规则,如入侵检测、火灾检测、周界报警等,以确保及时的报警响应。
6. 报警联动设置:将防盗报警系统与周边的安保人员和警务部门进行联动设置,以实现快速响应和处理。
7. 告警监控中心建设:建设告警监控中心,配备运行维护人员,负责系统监控、数据分析和告警处理。
8. 系统监控与维护:完成工地防盗报警系统的安装后,进行系统监控和维护,确保系统稳定运行和设备正常使用。
三、工期与投资估算根据工地的规模和设备选用,预计本项目的施工工期为X天,预计施工所需投资为XX元。
四、风险和控制1. 设备选用:选择品质可靠、性能稳定的设备品牌,并遵循相关安全规范,确保设备的可靠性和稳定性。
2. 告警监控中心建设:建设完善的告警监控中心,并配备专业人员,以确保报警响应的及时性和准确性。
3. 系统监控与维护:定期进行系统巡检和设备维护,确保系统的稳定运行和设备的正常使用。
五、预期效果通过建设完善的防盗报警系统,工地能够做到24小时不间断监控,实时掌握工地安全情况,及时发现和处理安全隐患,提高工地的安全性和管理效率。
六、总结本方案综合考虑了工地的特点和需求,通过合理的设备选用、报警规则设置和系统监控维护,能够实现工地的全面保护和安全防护。
99 防区语音防盗报警系统说明书

99防区语音防盗报警系统使用说明书一、99防区语音防盗报警系统的组成与使用方法系统接线示意图布防、撤防平时主人在家时可按遥控器的“撤防”键撤防,主人离家外出锁好门后,按遥控器“布防”键设防,回家时先按遥控器“撤防”键撤防,开锁进门。
在晚上主人在家休息时,按“S”键,这时主机进入红外撤防状态,在这种状态下学习进红外防区的探测器被触发不报警。
(相当于关掉了红外防区)。
在主机上布防与撤防、红外撤防及定时布撤防:布防:按“设防键”,再按“9”;撤防:按“设防键”,再按“0”;红外撤防:按主机的“设防键”,再按“8”定时布防:按主机的“设防键”,再按“1”,再按小时数(00-23),再按分钟数(00-59), 再按“#”键。
例:当前时间是晚上9点钟,想要设晚上11点30分自动布防(即2个小时30分钟后布防):按主机“设防键”,再按“1”,再按“0230# ”。
定时撤防:按主机的“设防键”,再按“2”,再按小时数(00-23),再按分钟数(00-59), 再按“#”键。
例:当前时间是晚上9点钟,想要设第二天早上5点50分自动撤防(即8个小时50分后撤防):按主机“设防键”,再按“2”,再按“0850#”。
定时布防查询:按主机“设防键”,再按“1”,再按“* ”键。
定时撤防查询:按主机“设防键”,再按“2”,再按“*”键。
注:如果开启主机密码键盘保护功能时,要先输入密码才能对主机的键盘进行操作。
紧急报警功能:当有紧急情况时,按下遥控器的:“紧急”键,系统立即进入紧急报警状态,警号鸣响并自动拨号呼叫。
或按主机的“设防键”,再按“*”键,系统立即进入紧急报警状态。
二、99防区语音防盗报警系统的系统设置接到报警后的处理方法:当警情发生后,主机会自动抢线拨打设置的电话号码,并根据设置鸣响警笛并语音提示报警的防区号,如果主人电话占线或不能接通,系统会转拨下一个报警电话,系统循环拨打三遍预设的电话号码。
收到报警电话后播放录音,用户可以不需要输入密码,按电话上的数字键对报警器进行远程控制。
报警系统专项管理制度

报警系统专项管理制度一、总则为了规范报警系统管理工作,提高报警系统的使用效率和数据处理能力,保障人民群众的生命财产安全,特制定本制度。
二、管理范围本制度适用于所有使用报警系统的单位和个人。
三、职责分工1. 报警系统管理员负责报警系统的日常管理和维护工作,包括系统的安装、设置、维修和升级。
2. 用户单位负责安装和使用报警系统,并合理分配使用权限和保护系统信息安全。
3. 呼叫中心负责接收和处理报警信号,及时派遣警力前往现场处置。
四、报警系统的安装与维护1. 报警系统管理员应当具备相关技术资质,并在安装报警系统时,按照规范进行布线和安装操作。
2. 定期对报警系统进行维护检查,提高系统的使用效率和稳定性。
3. 如报警系统发生故障,应当及时进行排查和修复,确保系统正常运行。
五、报警系统的设置1. 报警系统管理员应当根据用户单位的实际需求,合理设置系统的参数和功能,保证系统的有效使用。
2. 用户单位应当尊重报警系统设置的安全防护距离和敏感度,避免系统误报或漏报的现象。
3. 报警系统管理员应当及时更新系统软件和固件,确保系统的正常运行和数据的安全存储。
六、报警系统的使用1. 用户单位在使用报警系统时,应当合理分配使用权限和保护系统信息安全,禁止私自修改系统设置和参数。
2. 在发生突发事件时,用户单位应当按照规定的流程向呼叫中心发送报警信息,并依据呼叫中心的指挥进行相关处理。
3. 用户单位在接到报警信号后,应当及时派遣安全人员前往现场处置,并做好相关记录和报告。
七、报警系统的监督与检查1. 报警系统管理员应当每月对报警系统进行一次全面的系统检查,发现问题及时处理和整改。
2. 用户单位应当定期对报警系统进行一次自查,及时发现问题并报告给报警系统管理员。
3. 监督部门应当定期对报警系统的使用情况进行抽查和检查,并提出整改意见和建议。
八、安全保密1. 报警系统管理员应当严格遵守相关安全和保密规定,保护系统信息的绝密性,禁止私自泄露相关数据。
报警调试方案

报警调试方案引言概述:报警系统作为一种重要的安全设备,广泛应用于各行各业。
然而,由于系统配置不当或者故障等原因,报警系统可能会浮现误报、漏报等问题。
为了保证报警系统的正常运行,需要进行调试工作。
本文将介绍一种有效的报警调试方案,以确保系统的准确性和可靠性。
一、系统配置检查1.1 确保传感器位置准确首先,检查报警系统中的传感器位置是否准确。
传感器的位置直接影响到系统的灵敏度和准确性。
应根据实际需要和相关规范,将传感器安装在需要监测的区域,避免遮挡或者干扰。
同时,应避免将传感器安装在易受外部环境干扰的位置,如挨近电源线或者电磁设备等。
1.2 检查传感器连接检查传感器与报警主机之间的连接是否坚固。
松动的连接可能导致信号传输不稳定,从而影响系统的正常工作。
应检查传感器与主机之间的电缆连接,确保连接坚固且没有损坏。
同时,还应检查传感器的供电电源是否正常,以免因电源问题导致传感器无法正常工作。
1.3 验证报警主机设置在系统配置检查的最后,需要验证报警主机的设置是否正确。
检查主机的参数设置,包括报警阈值、报警延迟等,确保其符合实际需求。
此外,还应检查主机的通信设置,确保与其他设备的通信正常。
二、信号测试与校准2.1 进行信号测试进行信号测试是报警调试的重要环节。
通过摹拟真正的报警信号,检查系统的响应情况。
可以使用专业的信号发生器摹拟各种报警信号,如烟雾、温度、门窗开启等。
在测试过程中,需要确保系统能够准确地识别并及时报警。
2.2 校准传感器灵敏度对于某些需要连续监测的传感器,如温度传感器、湿度传感器等,需要进行灵敏度校准。
通过校准,可以确保传感器的测量结果准确可靠。
校准时,可以使用标准的测量设备,将传感器的输出与标准值进行比较,进行相应的调整。
2.3 检查信号传输质量在信号测试与校准的过程中,还需要检查信号传输的质量。
可以通过观察传感器与主机之间的信号传输情况,检查是否存在信号丢失、干扰等问题。
若发现问题,应及时排除故障,确保信号传输的稳定性。

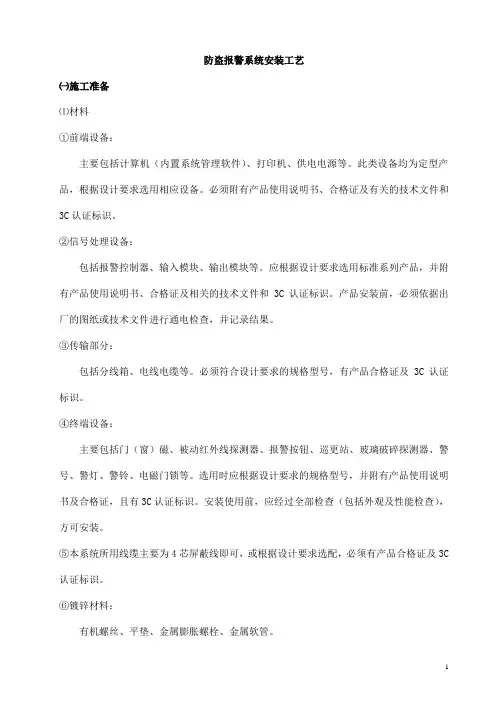

防盗报警系统安装工艺

防盗报警系统安装工艺㈠施工准备⑴材料①前端设备:主要包括计算机(内置系统管理软件)、打印机、供电电源等。
此类设备均为定型产品,根据设计要求选用相应设备。
必须附有产品使用说明书、合格证及有关的技术文件和3C认证标识。
②信号处理设备:包括报警控制器、输入模块、输出模块等。
应根据设计要求选用标准系列产品,并附有产品使用说明书、合格证及相关的技术文件和3C认证标识。
产品安装前,必须依据出厂的图纸或技术文件进行通电检查,并记录结果。
③传输部分:包括分线箱、电线电缆等。
必须符合设计要求的规格型号,有产品合格证及3C认证标识。
④终端设备:主要包括门(窗)磁、被动红外线探测器、报警按钮、巡更站、玻璃破碎探测器、警号、警灯、警铃、电磁门锁等。
选用时应根据设计要求的规格型号,并附有产品使用说明书及合格证,且有3C认证标识。
安装使用前,应经过全部检查(包括外观及性能检查),方可安装。
⑤本系统所用线缆主要为4芯屏蔽线即可,或根据设计要求选配,必须有产品合格证及3C 认证标识。
⑥镀锌材料:有机螺丝、平垫、金属膨胀螺栓、金属软管。
⑦其它材料:塑料胀管、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类插头等。
⑵机具设备①手电钻、克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。
②万用表、工具袋、水平尺、拉线、500V摇表、线坠。
⑶施工条件①机房内土建工程应内装修完毕,门、窗、门锁装配齐全完整。
②机房内及外围的布线线缆沟、槽、管、盒、箱施工完毕。
③机房内、弱电竖井以及建筑内公共部分等,各预留孔洞、预埋件的位置,线管的管径、管路的配置到位及管内预留钢丝等,均应符合设计施工要求。
④系统设备接线前,导线间绝缘电阻经摇测符合国家规范要求。
㈡操作工艺⑴工艺流程⑵操作方法①管线预埋参见相关管路预埋规范内容。
②分线箱安装箱体板与框架应与建筑物表面配合严密。
安装在地面预留洞内的箱体应能使地面盖板遮盖严密、开启方便。
严禁采用电焊或气焊将箱体与预埋管口焊在一起。
工厂红外对射防盗报警系统安装方案

工厂红外对射防盗报警系统安装方案一、管路敷设1)暗配管用硬质PVC管管材明配选用金属管。
2)暗配管管路宜沿最短的路由敷设,尽量减少弯曲。
在相邻拉线盒之间,禁止S弯或U形弯。
埋入墙体或混凝土构件内的暗配管,其保护层不应小于15mm。
二、穿线及线标对应1)布放线缆前应对其进行绝缘测试,电线、电缆线间和线对地间绝缘电阻值必须大于0.5MΩ,测试合格后方可敷设。
2)布放线缆应排列整齐,不拧绞,尽量减少交叉,交叉处粗线在下,细线在上.3)管内线缆不得有接头,接头必须在盒(箱)处连接。
4)所敷设的线缆两端必须做好标记。
5)线管不能直接进入设备接线盒内时,线管出线口与设备接线之间,必须采用金属软管过渡连接,软管长度不得超过1m,并不得将线缆直接裸露。
湖北平安之星科技有限公司 3三、红外对射探头安装及初调1)将不锈钢支架固定于墙上,将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮,露出线芯10mm~15mm(注意不要碰掉线号套管),将盒内的线缆引出,压接在探测器的接线端子上,将余线缆盘回盒内,将探测器底座用螺钉固定在盒上。
固定要牢固可靠。
2)主动红外探测器在安装时,收、发装置应相互正对,且中间不得有遮挡物。
3)一台防停电电源可带10对红外对射接口,若传输距离超过200m应分段加装电源;红外对射探头需单独供电。
其他有关要求见产品说明书。
4)系统中每个边界接口应有惟一的编码与之对应,按照产品说明书进行编码;在系统正常使用前必须对接人系统中的边界接口进行注册。
主动红外对射(周界防范系统)的安装调试指南一、红外对射的安装方法(一)支柱式安装(详见图纸)比较流行的支柱有圆形和方形两种,早期比较流行的是圆形截面支柱,现在的情况正好反过来了,方形支柱在工程界越来越流行。
主要是探测器安装在方形支柱上没有转动、不易移动。
除此以外,有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。
在工种上的另外一种做法是选用角钢作为支柱,如果不能保证走线有效地穿管暗敷,让线路裸露在空中,这种方法是不能取的。
防盗报警系统工程安装施工方案

防盗报警系统工程安装施工方案1. 概述本文档旨在说明防盗报警系统工程的安装施工方案。
防盗报警系统工程的目的是为了保护建筑物和其内部财产的安全,通过安装报警设备和相关设施,实现对潜在入侵或破坏的预警和响应。
2. 安装施工流程2.1 核对设计方案在施工前,安装施工队应核对设计方案,确保了解系统的布局、设备数量和规格,以便顺利进行安装工作。
2.2 安装主控箱和控制面板根据设计方案,首先安装主控箱和控制面板。
主控箱负责管理整个报警系统,控制面板用于设置和调整报警系统的参数。
2.3 安装报警器和传感器根据建筑物的布局和需要,安装报警器和传感器。
报警器可以通过发出声音或光信号来警示入侵者,传感器用于监测门窗、动态和火灾等潜在威胁。
2.4 安装监控设备根据需要安装监控设备,如闭路电视摄像机等。
监控设备可以通过实时视频监视或录像来增加对建筑物安全的监控和保护。
2.5 布线和连接将各设备和控制面板进行布线和连接。
确保线缆连接正确可靠,避免设备之间的信号干扰或断路情况。
2.6 系统测试和调试在所有设备安装完成后,进行系统测试和调试。
通过测试确保系统能够正常工作,警报能够及时触发,报警器和监控设备能够得到有效的反馈。
3. 安全措施在安装施工过程中,需要注意以下安全措施:- 遵守当地的安全标准和规定;- 安全使用和携带工具,避免发生人身伤害;- 保护设备免受损坏,避免对施工现场造成破坏、4. 验收和维护工程安装完成后,进行系统的验收。
验证系统的各项功能和性能是否满足设计要求。
之后,建议制定维护计划,定期对系统进行检查和维护,保证系统的正常运行。
5. 总结本文档详细介绍了防盗报警系统工程的安装施工方案。
通过严格按照流程进行安装和测试,能够确保系统的有效运行,增加建筑物的安全保护能力。
以上为防盗报警系统工程安装施工方案的简要说明。
具体的施工细节和注意事项,需根据实际情况进行调整和制定。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
变电站防盗报警系统安装、调试规范*************************** 二零一三年八月目录1、编写目的 (3)2、引用的标准 (3)3、适用范围 (4)4、防盗报警系统 (4)4.1 防盗报警系统介绍 (4)4.2 防盗报警系统结构图 (5)5、防盗报警系统施工规范 (5)5.1 一般规范 (5)5.2 防盗报警系统布线规范 (6)5.2.1电缆的敷设: (6)5.2.2 机柜内接线: (7)5.3 防盗报警系统的设备安装规范 (7)5.3.1 电子围栏报警系统的安装: (7)5.3.2 红外报警系统的安装: (11)5.3.3 门磁报警系统的安装: (12)5.3.4 报警主机的安装: (13)6、防盗报警系统的调试规范 (14)6.1、一般规范 (14)6.2、调试前的准备 (15)6.3、防盗报警系统调试 (15)6.3.1 电子围栏报警系统调试 (15)6.3.2 红外报警系统调试 (16)6.3.3 门磁报警系统调试 (17)6.3.4 报警主机系统调试 (17)6.3.5 联动硬盘录像机报警系统调试 (17)施工记录表 (18)系统运行日登记表 (19)系统设备日检查登记表 (20)1、编写目的为了规范入侵报警系统工程的设计,提高入侵报警系统工程的质量,保护公民人身安全和国家、集体、个人财产安全,制定本规范。
2、引用的标准GB 10408.1-2000 入侵探测器第1部分:通用要求(idt IEC 60839-2-2)GB10408.2-2000 入侵探测器第2部分:室内用超声波多普勒探测器GB 10408.3-2000 入侵探测器第3部分:室内用微波多普勒探测器(idt IEC 60839-2-5)GB 10408.4-2000 入侵探测器第4部分:主动红外入侵探测器(mod IEC 60839-2-3)GB 10408.5-2000 入侵探测器第5部分:室内用被动红外探测器(idt IEC 60839-2-6)GB 10408.6-1996 微波和被动红外复合入侵探测器GB 10408.7-1996 超声和被动红外复合入侵探测器GB 10408.6-1996 微波和被动红外复合入侵探测器GB 12663-2001 防盗报警控制器通用技术条件GB 16796-1997 安全防范报警设备安全要求和试验方法GB/T 15211-94 报警系统环境试验GA/T 75-94 安全防范工程程序与要求GA/T368-2001 入侵报警系统技术要求GA/T405-2002 安全技术防范产品分类与代码IEC 60835-5 报警系统第5部分:报警信号传输系统技术要求《安全防范工程技术规范》(GB50348—2004)《智能大厦和智能小区安全防范系统的设计与实施》清华大学出版社《安全防范系统工程》高等教育出版社《智能建筑安全防范系统及应用》机械工业出版社《入侵防范电视监控设计与施工技术》电子工业出版社3、适用范围本规范适用于以安全防范为目的的新建、改建、扩建的各类建筑物(变电站、仓库、办公场所、商场、小区等)及其群体的入侵报警系统工程的设计4、防盗报警系统4.1 防盗报警系统介绍防盗报警系统是指当非法侵入防范区时,引起报警的装置,它是用来发出出现危险情况信号的。
防盗报警系统就是用探测器对建筑内外重要地点和区域进行布防。
它可以及时探测非法入侵,并且在探测到有非法人侵时,及时向有关人员示警。
譬如门磁开关、玻璃破碎报警器等可有效探测外来的人侵,红外探测器可感知人员在楼内的活动等。
一旦发生人侵行为,能及时记录入侵的时间、地点,同时通过报警设备发出报警信号。
防盗报警系统的设备一般分为:前端探测器,传输线缆,报警控制器等。
报警控制器是一台主机(如电脑的主机一样)是用来处理,包括有线、无线信号的处理,系统本身故障的检测,电源部分,信号输入,信号输出,内置拨号器等这个方面组成,一个防盗报警系统报警控制器是必不可少的。
前端探测器包括有:门磁开关,玻璃破碎探测器,红外探测器和红外、微波双鉴器,紧急呼救按钮,电子围栏报警系统等。
目前变电站常用的前端报警设备主要有:电子围栏报警,红外对射报警,红外探测器报警,门磁报警等。
4.2 防盗报警系统结构图5、防盗报警系统施工规范5.1 一般规范5.1.1、防盗报警系统的施工应按设计图纸进行,不得随意变更。
当需要变更时,应由设计单位负责变更,并经业主单位的核准。
5.1.2、防盗报警系统必须由具有相应资质的专业施工队伍施工。
5.1.3、防盗报警系统施工前,应具备系统图、设备布置平面图、接线图、安装图、报警主机联动逻辑说明等必要的技术文件。
5.1.4、施工单位应于开工前,配合相关工作进展,预定工作进度表及施工程序,送经业主同意后施工。
5.1.5、防盗报警系统施工过程中,施工单位应做好设计变更、施工(包括隐括隐蔽工程验收)、安装调试、检验(包括绝缘电阻、接地电阻)等相关记录。
5.1.6、防盗报警系统竣工时,施工单位应完成竣工图及竣工报告。
5.2 防盗报警系统布线规范5.2.1电缆的敷设:5.2.1.1、防盗报警系统的布线,应符合现行国家标准《入侵报警系统技术要求》、《安全防范工程技术规范》等规范的规定。
5.2.1.2、电缆敷设必须设专人指挥,在敷设前向全体施工人员交底,说明敷设电缆的根数,始未端的编号,工艺要求及安全注意事项。
5.2.1.3、敷设电缆前要准备标志牌,标明电缆的编号、型号、规格、图位号、起始地点。
5.2.1.4、在敷设电缆之前,先检查所有槽、管是否已经完成并符合要求,检查预埋管是否畅通,管内带丝是否到位,若没有应先处理好;要区分清弱电和强电的管道,布线时强弱电要分开布线。
5.2.1.5、放线前对管路进行检查,穿线前应进行管路清扫、打磨管口。
清除管内杂物及积水,有条件时应使用0.25Mpa压缩空气吹入滑石粉凤保证穿线质量。
所有金属线槽盖板、护边均应打磨,不留毛刺,以免划伤电缆。
5.2.1.6、核对电缆的规格和型号;5.2.1.7、在管内穿线时,要避免电缆受到过度拉引,布放线缆时,线缆不能放成死角或打结,以保证线缆的性能良好,水平线槽中敷设电缆时,电缆应顺直,尽量避免交叉;做好放线保护,不能伤保护套和踩踏线缆;5.2.1.8、对于有安装天花的区域,所有的水平线缆敷设工作必须在天花施工前完成;所有线缆不应外露,宜采用单独的卡具吊装或支撑物固定。
5.2.1.9、留线长度:楼层配线间、设备间端留长度(从线槽到地面再返上)3--5m;5.2.1.10、线缆敷设时,两端应做好标记,线缆标记要表示清楚,在一根线缆的两端必须有一致的标识,线标应清晰可读。
标线号时要求以左手拿线头,线尾向右,以便于以后线号的确认。
5.2.1.11、匝绑:施工穿线时作好临时绑扎,避免垂直拉紧后再绑扎,以减少重力下垂对线缆性能的影响。
主干线穿完后进行整体绑扎,要求绑扎间距<=1.5M。
变电站电缆沟线缆的走势要按顺序,不可以相互交叉以及和其它强弱电线缆的交叉。
5.2.1.12、安装电缆时要注意确保各电缆的温度要高于5ºC。
5.2.1.13、填写好放线记录表;电缆敷设完毕后,两端必须留有足够的长度,各拐弯处、直线段应整理后得到指挥人员的确认符合设计要求方可掐断。
5.2.1.14、线槽内线布放完毕后应盖好槽盖,满足防火、防潮、防鼠害之要求。
5.2.2 机柜内接线:5.2.2.1、按设计安装图进行机架、机柜安装,安装螺丝必须拧紧;机架、机柜安装应与进线位置对准;安装时,应调整好水平、垂直度,偏差不应大于3mm;5.2.2.2、按供货商提供的安装图、设计布置图进行配线架安装,机架、机柜、配线架的金属基座都应做好接地连接。
5.2.2.3、核对电缆编号无误,端子接线前,机柜内线缆应作好绑扎,绑扎要整齐美观。
应留有1米左右的移动余量;5.2.2.4、剥除电缆护套时应采用专用开线器,不得伤害绝缘层,电缆中间不得产生断接现象;5.2.2.5、来自现场进入机柜(箱)内的电缆首先要进行校验编号,并进行固定。
线缆应留有一定的余量,并尽量避免相互交叉。
5.2.2.6、按图施工接线正确,连接牢固接触良好,配线整齐、美观、标牌清晰。
5.2.2.7、选用同一信号的电缆颜色要尽可能统一,便于安装调试和日常维护。
5.2.2.8、接线时电源线、信号线的颜色加以区分。
在交、直流电源线中:红线为相线(L)或正(+);黑线为零线(N)或负线(-)。
18) 在直流信号中:黄色为正线(+);绿色对负线(-)。
19) 蓝色线为数据线,黄绿相间的双色线为地线。
(注意,但不是直流电的零线和直流电的负线)5.2.2.9、接线完毕,由第二人进行复检确认后,方可送电,以免接线错误造成系统设备损坏。
5.3 防盗报警系统的设备安装规范5.3.1 电子围栏报警系统的安装:电子围栏由主机和前端组成,主机包括单防区,双防区和多防区,控制高低压切换及报警功能,并可与监控联动;前端部份主要有合金线、高压绝缘线、终端杆、过线杆、各类绝缘子、警示牌、万向底座、线线连接器、紧线器等组成,可拉成四线、六线或多线。
5.3.1.1 电子围栏主机的安装5.3.1.1.1、电子围栏主机的安装分为室内嵌入式、壁挂式,室外壁挂式等。
变电站一般安装在门卫室、主控室、室外围墙角。
5.3.1.1.2、电子围栏主机的箱底离地高度在1.2米为宜,安装要牢固,室外安装必须用不锈钢膨胀螺丝。
5.3.1.1.3、主机机箱要接地,用不小于4M㎡的黄绿线引致变电站专用接地铜牌,接地网的接地电阻应小于4Ω。
5.3.1.1.4、机箱内走线应高低压分开,并绑扎整齐。
5.3.1.2 电子围栏主力杆的安装5.3.1.2.1、主力杆的安装方式分直装、斜装,具体要以现场围墙的实际情况和业主单位的要求为准。
5.3.1.2.2、墙顶式电子围栏,直接安装在围墙顶部上方。
可以有焊接,卡箍,预埋等方式,视围墙结构状况而选择较合适的方式。
例如,在铁栅栏围墙上,可采用焊接法,也可采用不锈钢扎带捆绑法。
在混凝土围墙上,可采用预埋方式,在砖墙上可采用卡箍方式。
只要达到稳固、美观,也可以用别的方式。
5.3.1.2.3、主力杆的底座安装要牢固,用8mm或者10mm的不锈钢螺丝安装。
5.3.1.2.4、主力杆和主力杆之间距离应不大于30米。
5.3.1.3 电子围栏过线杆的安装5.3.1.3.1、过线杆的安装方式分直装、斜装,具体要以现场围墙的实际情况和业主单位的要求为准。
5.3.1.3.2、过线杆的安装要统一,同一面墙的杆杆之间要成一条直线。
5.3.1.3.3、直撞带底座时,过线杆的底座必须用不锈钢膨胀螺丝;采用其他方法安装时,所用配件必须防锈。
5.3.1.3.4、过线杆和过线杆之间距离不应大于5M。
