光伏探测器
硅光伏探测器工作原理
硅光伏探测器工作原理
硅光伏探测器是一种基于硅材料的光电转换器件，其工作原理主要基于光电效应。
以下是硅光伏探测器的工作原理的简要描述：
1. 光吸收：当光线照射到硅光伏探测器的表面时，光子能量被硅材料吸收。
硅材料对光的吸收与其能带结构有关，只有能量大于硅的禁带宽度的光子才能被吸收。
2. 电子激发：吸收的光能将硅中的电子从价带激发到导带，形成电子-空穴对。
这个过程是光电效应的核心，实现了光能到电能的转换。
3. 载流子分离：由于硅具有半导体特性，存在内建电场或外加电场的作用下，电子和空穴会被分离开来。
内建电场通常存在于PN结中，由P型区和N型区的掺杂差异形成。
外加电场则可以通过在探测器上施加电压来产生。
4. 电流产生：分离的电子和空穴在电场的作用下沿着导体形成电流。
这个电流可以被外部电路检测和测量，从而实现对光信号的探测和转换。
总结来说，硅光伏探测器的工作原理是通过光电效应将光能转化为电能，利用硅材料的特性实现光子的吸收、电子的激发、载流子的分离和电流的产生。
这种探测器在光纤通信、光学传感器、星载探测和医学成像等领域有广泛的应用。
光伏探测器的原理与应用
光伏探测器的原理与应用1. 原理介绍光伏探测器（Photovoltaic Detector）是一种将光能直接转化为电能的器件。
它利用光电效应原理，将吸收的光子能量转化为电荷或电压信号。
光伏探测器是光电探测器的一种重要类型，广泛应用于光通信、光谱分析、环境监测、太阳能电池等领域。
主要的光伏探测器类型包括：光电二极管、光电导、光电晶体管、光电效应晶体管、光电倍增管等。
下面将逐一介绍这些光伏探测器的原理和应用。
1.1 光电二极管光电二极管是一种最简单的光伏探测器，它基于PN结的正常工作原理。
当光线照射到PN结上时，光子能量会激发光伏效应，产生电子-空穴对。
这些电子-空穴对将会在电场的作用下分离，形成电流。
在应用方面，光电二极管常用于光通信、显示器亮度控制、光照度测量等领域。
由于光电二极管的结构简单，成本低廉，并且灵敏度较高，因此被广泛应用于各种光电设备中。
1.2 光电导光电导（Photocunductor）是利用半导体材料的光电效应原理制成的光伏探测器。
它的结构类似于晶体管，但没有PN结。
光电导的导电性随着入射光的强度而改变，当光照射到光电导的表面时，导电性增加，产生电流。
光电导具有光响应速度快、灵敏度高的优点。
它常用于图像传感、光谱仪、精密测量等领域。
1.3 光电晶体管光电晶体管（Phototransistor）是一种将光信号转化为电信号的光伏探测器。
它由普通晶体管和光敏元件组成。
当光照射到光电晶体管的敏感区域时，光子能量被转化为电子信号，通过晶体管的放大作用，得到较大的电流输出。
光电晶体管具有灵敏度高、应用范围广的特点。
它常用于光照度测量、光谱分析、自动控制等领域。
1.4 光电效应晶体管光电效应晶体管（Photovoltaic Transistor）是将光电二极管和晶体管相结合的光伏探测器。
它不仅能够将光能转化为电能，还可以放大信号。
光电效应晶体管的输出可以直接连接到数字电路或模拟电路中使用。
光电效应晶体管广泛应用于光通信、图像传感、光电测量等领域。
3-4 光伏探测器
3.4 光伏探测器（PV——Photovoltaic ）光伏探测器——利用光生伏特效应制成的光电探测器，是结型探测器。
原理：在内建电场的作用下，电子——空穴对漂移至两端，形成电压。
§3.4.1 光伏探测器的工作原理一、热平衡下的PN 结 1.几个物理参数 势垒高度 2lnA DD iN N qV kT n ⋅= 结区宽度 1/22[()]A DL A DN N W V q N N V εε+=⋅−⋅ PN 结电容 1/201[()()]2A D j A D D qN N C A N N V Vεε⋅=⋅+−2.PN 结电流方程（伏安特性曲线）1：正向导通部分2：反向截止部分3：反向击穿部分/00qV KT D I I e I =−I D ：流过PN 结的电流 I 0：PN 结的反向饱和电流 V ：加在PN 结上的正向电压 二、有光照下的PN 结1.光照下PN 结的两种工作模式当光照射PN 结时，只要入射光子能量大于材料禁带宽度，就会在结区产生电子－空穴对。
这些非平衡载流子在内建电场的作用下，空穴顺着电场运动，电子逆电场运动；在开路状态，最后在N 区边界积累光生电子，P 区积累光生空穴，产生了一个与内建电场方向相反的光生电场，即P 区和N 区之间产生了光生电压V oc２.光照下PN 结的电流方程 零偏置的光伏工作模式:光照PN 结工作原理有光照射时，若PN 结电路接负载电阻R L ,如图，在PN 结内出现两种方向相反的电流：光激发产生的电子－空穴对，在内建电场作用下，形成的光生电流I p ，它与光照有关，其方向与PN 结反向饱和电流I 0相同。
反向偏置的光电导工作模式:另一种在PN 结施加反向偏置电压，总电流是两者之差：/00qV KT L D p p I I I I e I I =−=−−光生电流: p E I S E =⋅ S E 为光照灵敏度 有光照下的伏安特性曲线如下：/00qV KT L D p p I I I I e I I =−=−−有光照下的伏安特性曲线讨论：开路电压V oc负载电阻R L 断开时I L =0，PN 结两端的电压为开路电压，用V oc 表示/00qV KT L D p p I I I I e I I =−=−− 0ln(1)p oc I kTV q I =+ 通常I p 》I 0；则：000ln()ln(p E c I S E kT kT V q I q I ⋅≈= 短路电流负载电阻短路时R L =0, 短路电流：sc p E I I S E ==⋅频率特性如果给PN 结加上一个反向电压V b ，外加电压所建电场和PN 结内建电场方向相同，使得结势垒由qV D 增加到q(V D +V b )，使光照产生的电子－空穴对在强电场作用下更容易产生漂移运动，提高了器件的频率特性。

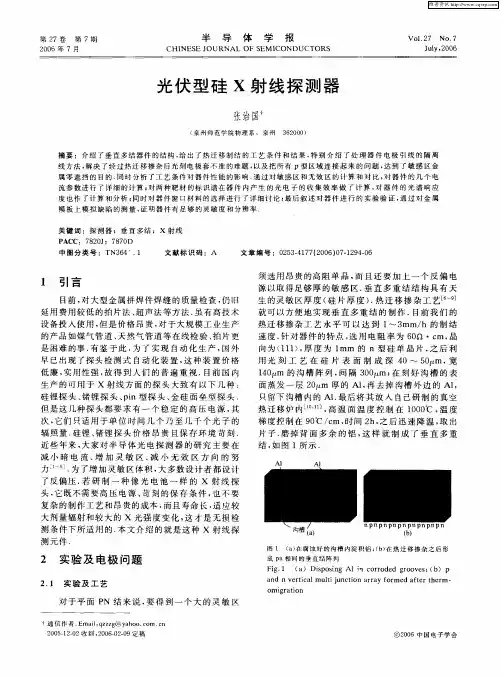

光伏型硅X射线探测器
