2、气缸磨损的检测
汽车发动机汽缸的磨损规律与检测技巧
汽车发动机汽缸的磨损规律与检测技巧摘要：据有关调查结果研究表现，在现代化的社会发展中，汽车发动机汽缸的磨损具有一定的规律，人们在对爱车进行检修的时候，可以有侧重点的进行检修，这样能够避免一些不必要问题的发生，另外发动机汽缸表面在塞环运动区域内通常会有较大的磨损情况，这些都应当加以重视，事先对汽车可能出现的问题加以检测，从根本上做到防患于未然。
通常情况下汽车汽缸最易出现磨损的位置是活塞部位，在汽缸的径向截面内，汽缸的磨损通常呈现出不规则的椭圆形，此时需要对汽缸周围部分进行全面检测，说明前后两个汽缸的磨损都非常严重，可见车主对爱车要定期的进行检修和维护，这样才能确保车辆处于最佳的使用状态。
关键词：汽车发动机汽缸；磨损规律；检测技巧引言在改革开放不断深入的现阶段，各个行业都取得了蓬勃的发展，汽车行业也不例外。
随着国民生活水平的不断提高，汽车作为一种重要的交通工具已经普及到人们的日常生活当中，汽车给人们的生产和生活带来了极大的便利。
但是，随着汽车行业的发展，汽车数量在我国家庭中的普及率越来越高，庞大的汽车用户群体给汽车维修提出了新的课题，各种各样的汽车问题如雨后春笋般涌现出来，这其中由以发动机故障为甚。
为了确保发动机在行驶过程中的健康运行，了解发动机的常见故障并针对性地予以解决，具有十分重要的划时代意义。
1汽车发动机常见故障1.1启动故障发动机启动要按照科学的操作流程和方法进行，要保证正确的点火时间，保证点火电压稳定，要保证恰当的空燃比和汽缸压力。
点火系统可以控制点火时间、电压和能量等因素，空燃比主要由燃油供给系统控制，汽缸压力由机械系统控制。
汽车发动机发生启动故障多是由于点火系统、燃油系统或机械系统出现问题导致，会影响发动机的正常使用。
1.2发动机缺缸如果发动机在良好的机械运行环境中运作，点火能力和空燃比都达到一定的正常标准，发动机是很难出现缺缸现象的。
由此可见，发动机缺缸一般主要诱发因素包含机械系统、点火能力和空燃比等，一旦这些因素存在某种问题或者故障，汽车的燃油质量就会大打折扣，从而使得与汽车燃油燃烧相关的部件，如点火装置、火花塞、喷油嘴、电控模块和排气系统，都会受到影响从而出现故障[2]。
气缸磨损的测量.
二 、量缸表的使用
百分表的种类
（1）长型，适合在有 限空间中使用。 （2）辊子型，用于轮 胎的凸面/凹面测量。 （3）杠杆型，用于测 量不能直接接触的 件。 （4）平板型，用于测 量活塞突出部分等。
量缸表
量缸表也叫内径百分表，是利用百分表制成的测量仪 器，也是用于测量孔径的比较性测量工具。在汽车维 修中，量缸表通常用于测量汽缸的磨耗况下 沿高度方向：上大下小成锥形 径向截面内：呈不规则的椭圆形
【结论】 我们在进行气缸磨损测量时， 通常是取上、中、下三个截面， 并在气缸的前后和左右两个方 向进行测量，计算出圆度和圆 柱度
圆度和圆柱度
圆度误差 是指同一截面上磨损的不 均匀性，用同一横截面上 不同方向测得的最大直径 与最小直径差值之半作为 圆度误差。 圆柱度误差 是指沿气缸轴线的轴向截 面上磨损的不均匀性，用 被测气缸表面任意方向所 测得的最大直径与最小直 径差值之半作为圆柱度误 差。
三、测量步骤
1.清洁气缸筒内部，并检查是否有明显的划痕 ；清洁 工作台检查工量具。
2、游标卡尺清洁和校零，测 量气缸直径 使用游标卡尺测量缸径后获得 基本尺寸，利用这些长度作为 选择合适杆件的参考。 再根据所测缸径的基本尺寸选 用合适的替换杆件和调整垫圈， 使量杆长度比缸径0.5～1.0mm。 替换杆件和垫圈都标有尺寸， 根据缸径尺寸可任意组合。
百分表的读数方法
1、百分表表盘刻度为100指针在圆表盘上转动一格 为0.01 mm，转动一圈为1 mm；小指针移动一格为1 mm。
2、测量时，当表针顺时针方向离开“0”位，表示缸径 小于标准尺寸的缸径，它是标准缸径与表针离开“0” 位格数的差；若表针逆时针方向离开“0”位，表示缸 径大于标准尺寸的缸径，它是标准缸径与表针离开“0” 位格数之和。 3、若测量时，小针移动超过1 mm，则应在实际测量值 中加上或减去1 mm。
发动机气缸磨损的测量教案
发动机气缸磨损的测量教案教案：发动机气缸磨损的测量一、教学目标：1.了解发动机气缸磨损的原因和表现。
2.掌握发动机气缸磨损的测量方法和步骤。
3.培养学生观察、分析和解决问题的能力。
二、教学准备：1.投影仪、PPT。
2.实物展示：废旧的汽车发动机气缸壁部分。
3.测量工具：外观测量仪、千分尺、微量计。
三、教学过程：1.导入引入教师通过投影仪展示一张汽车发动机气缸的图片，并让学生观察和描述气缸的特点和作用，引起学生对发动机气缸磨损的注意。
2.概念解释教师向学生解释发动机气缸磨损的概念和原因，包括磨损引起的气缸直径增大、圆度不佳、壁厚变薄等问题。
3.测量方法和步骤（1）测量前准备教师向学生介绍发动机气缸磨损的测量工具，包括外观测量仪、千分尺、微量计等，并让学生掌握其基本使用方法。
（2）外观测量教师将实物展示出来，让学生观察并测量气缸的外径和长度，使用外观测量仪记录数据，并进行误差分析。
（3）内径测量教师示范使用千分尺测量气缸的内径，平均取多个测量值，并计算平均值和误差。
（4）圆度测量教师介绍圆度测量的方法和工具，包括使用千分尺和微量计进行测量，并让学生进行实际操作。
（5）壁厚测量教师向学生解释壁厚测量的意义和方法，使用千分尺进行测量，并进行误差分析。
4.结果分析教师和学生一起分析测量结果，比较实测值和标准值之间的差异，让学生对发动机气缸磨损的程度有一个准确的了解。
5.小结教师总结本节课的内容和要点，强调测量的重要性和正确性，并解答学生对测量过程中的疑问。
四、教学延伸：。
气缸磨损度的测量【范本模板】
径，它是标准缸径与表针离开“0”位格数的差；若表针逆时针方向离开“0”位，表示缸径大于标准尺寸的缸径,它是标准缸径与表针离开“0”位格数之和.
（3）若测量时，小针移动超过1 mm，则应在实际测量值中加上或减去1 mm。
4。
测量方法
1）使用量缸表,一手拿住隔热套,另一只托住管子下部靠近本体的地方。
2）将校对后的量缸表活动测杆在平行于曲轴轴线方向和垂直与曲轴轴线方向等两方位,沿气缸轴线方向上、中、下取三个位置，共测六个数值。
上面一个位置一般定在活塞在上止点时，位于第一道活塞环气缸壁处，约距气缸上端10 mm。
下面一个位置一般取在气缸套下端以上10 mm左右处如图3，该部位磨损最小。
如图3
3）测量时，使量缸表的活动测杆同气缸轴线保持垂直,才能测量准确。
当前后摆动量缸表表针指示到最小数字时，即表示活动测杆已垂直于气缸轴线.
5. 记录与计算圆度和圆柱度误差
1）圆度误差：同一截面上磨损的不均匀性.用同一横截面上不同方向测得的最大与最小值差值之半作为圆度误差。
2）圆柱度误差:沿气缸轴线截面上磨损的不均匀性。
其数值时被测气缸表面任意方向所测得的最大与最小直径值之半。
记录表
第1缸第2缸第3缸第4缸
考核工单。
气缸磨损的测量步骤
气缸磨损的测量步骤
1.清洁表面：使用洁净溶剂或清洁剂清洁气缸的内径，以确保没有污垢、油脂或其他物质干扰测量。
2.选择合适的工具：选择合适的气缸量具，包括内径测量仪、深口卡尺等。
3.放置测量工具：将测量工具放置在气缸的某一端，根据需要保证工具垂直。
4.测量内径：在气缸中心线的几个位置测量内径，如底部、中心和顶部。
确保记录所有的测量结果。
5.分析结果：分析测量结果并比较其与制造商建议的规格和极限规范之间的差距。
6.确定是否需要维修：根据分析结果确定是否需要维修气缸，以确保引擎正常工作。

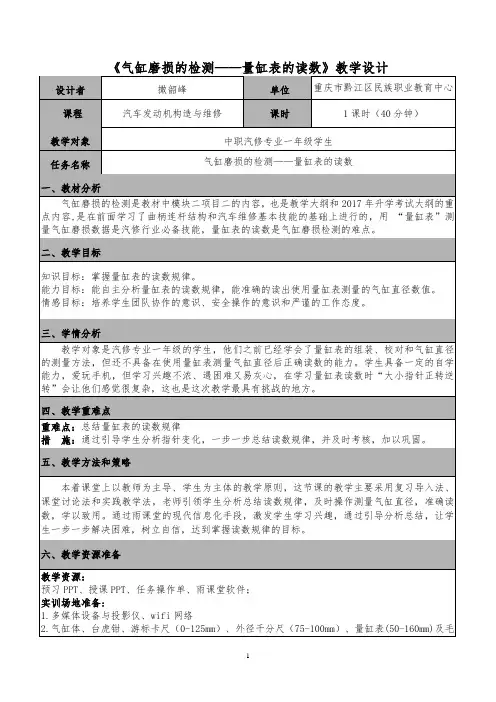

《气缸磨损的检测----量缸表的读数》教学设
(五) 课外拓展 2分钟 根据本次的测量结果回答如下问题：
1.课后习题（读数练习）
2.预习课件及习题 （1） 计算出圆度误差、圆柱度误差 （2） 确定是否超过极限 （3） 计算修理尺寸 （4） 给出具体处理意见
让学生将结果通过雨课堂回复给教师。
积极按时完成课后习
题和预习习题。
通过雨课堂进行课外拓展，旨在巩固学习内容，
拓宽知识和预习，确保
气缸磨损测量整体任务
的连续性和完整性。
八、板书设计
九、教学反思
根据教学实际，需要设计一堂能让学生熟练读取各种量缸表数据的课，我收集了各种量缸表读数图片，并选取了几种典型，总结出了一套读数口诀。
备课过程中需要老师校对好各组的量缸表，并测好标准数据，让学生的测量结果有个直观的对比。
采用雨课堂教学，保持师生在线，直观全面展示课堂考核结果，促进学生课堂学习更加精力集中，也能全面生成教学详细数据，便于研究学生学习情况。
预期通过本次教学，学生能全部学会量缸表读数方法并有能力完成课后任务布置。
附件 任务操作单
投影区
气缸磨损的检测
——量缸表的读数
实际尺寸=千分尺设定值±百分表变化值
小加逆（红） 大减顺（黑） 超一格 再加减
附件
任务操作单。
气缸磨损的测量要求
气缸磨损的测量
◆二、测量流程 1）解体发动机，清洁气缸筒内部，并检查是否有 明显的划痕.
气缸磨损的测量
2）量具准备
千分尺
量缸表 游标卡尽
气缸磨损的测量
3）测量操作
（1）对游标卡尺进行清洁和校零，估测缸径 大小
方法：使用游标卡尺直接测量气缸的内表面直径， 如果我们知道所测缸径的大小，这一步可以省略。
（9）填写作业表.
（10）整理并清洁工量具.
气缸磨损的测量
◆三、测量结果的分析
当气缸磨损量在修理尺寸范围内 时，则四个气缸要重新镗缸；必要时更 换气缸套，甚至气缸体。
气缸磨损的测量
AJR发动机标准缸径82.01mm, 磨损最大的偏差值为0.08mm ①圆度值（0.050mm） ②圆柱度值(0.175mm)
• 发动机气缸磨损程度是衡量发动机 是否需要大修的重要依据之一，也 是影响发动机动力性、经济性的主 要原因之一。
• 因此，发动机气缸磨损测量是本 课程的教学重点之一，也是汽车 维修工实践考核中的一个重要考 点。
气缸磨损的测量
◆我们要掌握
一、气缸磨损的规律 二、气缸测量流程 三、测量结果的分析
气缸磨损的测量
气缸磨损的测量
（2）安装量缸表 方法：按被测气缸的标准尺寸、选择合适的接杆，装上后、
暂不拧紧固定螺母。
气缸磨损的测量
（3）校对千分尺 要求：清洁合适量程的千分尺并校零，如果有误差，在作业
表上填写清楚.
气缸磨损的测量
（4）校对量缸表 要求：将装好的量缸表放入千分尺进行校正。
方法：稍微旋动接杆，使量缸表指针转动约2mm， 使指针对准刻度零处，扭紧接杆的固定螺母。
◆一、气缸磨损规律
1）上大下小成 锥形
第二章 第二节 气缸磨损程度及园度、圆柱度偏差的检测
（1）游标卡尺的使用
①用途：直接测出零件的内径、外径、宽度、长度等尺寸。
②规格：其精确度有0.10mm、0.05mm、0.02mm等数种。
③结构：游标卡尺主要由主尺、副尺、活动卡脚和固定卡脚等组 成。如图2-3-15所示。
④原理与读尺：图2-3-17是0.10mm游标卡尺的读数。
（2）圆柱度偏差：一般将6次测量的直径最大数值减最小数值再 除以2（将此数值填在表格中）。若汽油机的气缸圆柱度误差 ≥0.20mm、柴油机的气缸圆柱度误差≥0.25mm时，则需进行镗磨 维修。
（3）汽缸有6级修理尺寸，以0.25mm为1级，常用有3级。
（4）修理尺寸 = D大 + X （X为加工余量,一般取0.20 mm）。
校尺、校表、对零、检查
进缸、找直、看表、读数
记录、计算
气缸直径的读法
被测直径=气缸标准尺寸+百分表长指针逆时针离开0位的格数(红字 )/100或者是被测直径=气缸标准尺寸－百分表长指针顺时针离开0位 的格数(红字)/100 以上均为小指针未超过1毫米的处理意见。
百分表测量位置（水平方向为最小）
（5）举例说明：CA1090汽车，某缸最大磨损位置直径 为102.45mm，求修理尺寸。
102.45+0.2(加工余量)=102.65mm，然后圆整为102.75mm （第3级修理尺寸）。
口决
小小逆加，小大顺减，不变取小，逆加顺减。
注意事项 1)百分表量头与测杆装配时应无间隙。 2)测杆测量中不应松动。 3)校量缸表时，测杆两端应与千分尺平行，测杆 轴线应与被测工件表面垂直，否则影响精度。 4)百分表用后，应卸除所有的负荷，用干净软布 将表面擦试干净，并在金属表面涂抹一薄层工业 凡士林，将百分表水平地放置盒内，严禁重压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车运用与维修专业
实训工作单
一、实训目的
掌握发动机气缸体磨损的测量方法与步骤。
二、实训注意事项
1)百分表量头与测杆装配时应无间隙。
2)测杆测量中不应松动。
3)校量缸表时，测杆两端应与千分尺平行，测杆轴线应与被测工件表面垂直，否则影响精度。
4)百分表用后，应卸除所有的负荷，用干净软布将表面擦试干净，并在金属表面涂抹一薄层工业凡士林，将百分表水平地放置盒内，严禁重压。
三、工具准备
（一）测量气缸直径
用游标卡尺测量气缸的直径，并记录数据。
（二）选择量具
选择与气缸直径相对应的千分尺与量缸表，并对千分尺进行校对，修正误差。
（三）组装量缸表
1.将百分表装到表杆上，使小指针在零位置，拧紧固定螺母。
2.根据气缸标准尺寸，选择合适的测量接杆，并固定在量缸表的下端。
3.将千分尺调到气缸的标准尺寸，再将量缸表通过千分尺校正到气缸的标准尺寸(使测杆有1.5-2mm左右的压缩量，看小指针位置)，同时，旋转表盘使大指针对准零位。
此时，缸表装复完毕。
（四）测量方法
(1)使用量缸表,一手拿住隔热套,另一只托住管子下部靠近本体的地方。
(2)将校对后的量缸表活动测杆在平行于曲轴轴线方向和垂直与曲轴轴线方向等两方位,沿气缸轴线方向上、中、下取三个位置,共测六个数值。
上面一个位置一般定在活塞在上止点时,位于第一道活塞环气缸壁处,约距气缸上端10 mm。
下面一个位置一般取在气缸套下端以上10 mm左右处,该部位磨损最小。
(3)测量时,便量缸表的活动测杆同气缸轴线保持垂直,才能测量准确。
当前后摆动量缸表表针指示到最小数字时,即表示活动测杆已垂直于气缸轴线。
（五）读数
(1)百分表表盘刻度为100指针在圆表盘上转动一格为0.01 mm,转动一圈为1 mm;小指针移动一格为1 mm。
(2)测量时,当表针顺时针方向离开“0”位,表示缸径小于尺寸的缸径,它是标准缸径与表
针离开“0”位格数的差;若表针逆时针方向离开“0”位,表示缸径大于标准尺寸的缸径,它是标准缸径与表针离开“0”位格数之和。
(3)若测量时,小针移动超过1 mm,则应在实际测量值中加上或减去1 mm。
（六）数据处理
每个截面作纵横方向测量两个数值，共测得6个数值填入数据记录表中，然后算出圆度误差、圆柱度误差，原修理级别与现修理级别。
根据上述公式得：
圆度误差=同一断面上测量的最大与最小直径差值的一半为该断面的圆度误差。
三个测量断面上测量到的最大圆度误差为气缸的圆度误差。
圆柱度误差=同一气缸内三个断面所测得的所有读数中最大与最小直径的差值的一半。
气缸磨损的测量数据记录表
（七）5S工作
整理(Seiri)、整顿(Seiton)、清扫(Seiso)、清洁(Seikeetsu)和素养 (Shitsuke)。
