彩钢瓦屋顶光伏电站设计方案及投资资料

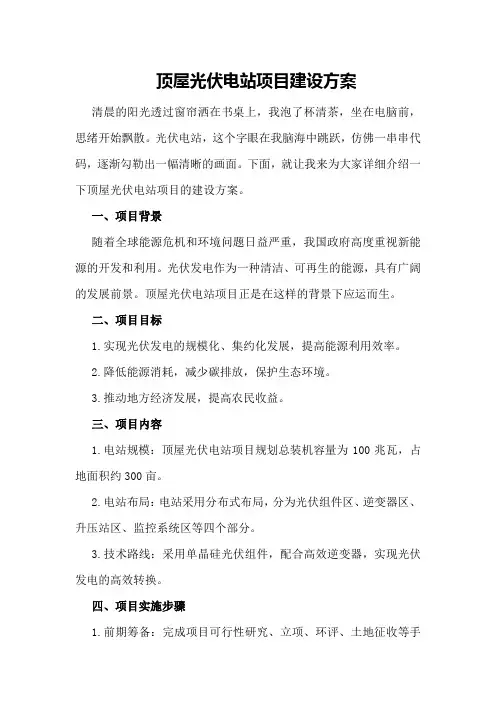

顶屋光伏电站项目建设方案
顶屋光伏电站项目建设方案清晨的阳光透过窗帘洒在书桌上，我泡了杯清茶，坐在电脑前，思绪开始飘散。
光伏电站，这个字眼在我脑海中跳跃，仿佛一串串代码，逐渐勾勒出一幅清晰的画面。
下面，就让我来为大家详细介绍一下顶屋光伏电站项目的建设方案。
一、项目背景随着全球能源危机和环境问题日益严重，我国政府高度重视新能源的开发和利用。
光伏发电作为一种清洁、可再生的能源，具有广阔的发展前景。
顶屋光伏电站项目正是在这样的背景下应运而生。
二、项目目标1.实现光伏发电的规模化、集约化发展，提高能源利用效率。
2.降低能源消耗，减少碳排放，保护生态环境。
3.推动地方经济发展，提高农民收益。
三、项目内容1.电站规模：顶屋光伏电站项目规划总装机容量为100兆瓦，占地面积约300亩。
2.电站布局：电站采用分布式布局，分为光伏组件区、逆变器区、升压站区、监控系统区等四个部分。
3.技术路线：采用单晶硅光伏组件，配合高效逆变器，实现光伏发电的高效转换。
四、项目实施步骤1.前期筹备：完成项目可行性研究、立项、环评、土地征收等手2.电站建设：分为光伏组件区、逆变器区、升压站区、监控系统区等四个部分，同步进行。
3.设备采购：采购光伏组件、逆变器、升压变压器等主要设备。
4.电站调试：完成电站设备调试，确保系统运行稳定。
5.运营维护：建立健全电站运营维护体系，确保电站长期稳定运行。
五、项目经济效益1.直接经济效益：电站预计年发电量约为1000万千瓦时，按照0.8元/千瓦时的电价计算，年收入约为800万元。
2.间接经济效益：带动当地就业，促进农民增收；降低能源消耗，减少碳排放，提高生态环境质量。
六、项目风险及应对措施1.技术风险：采用成熟的技术路线，降低技术风险。
2.政策风险：密切关注政策动态，确保项目合规性。
3.市场风险：加强与电网企业的合作，提高光伏发电的市场竞争力。
4.自然灾害风险：加强电站防灾减灾设施建设，确保电站安全运行。
顶屋光伏电站项目作为一项新能源项目，具有显著的社会、经济、环境效益。
彩钢瓦屋顶光伏电站设计方案及投资分析教材

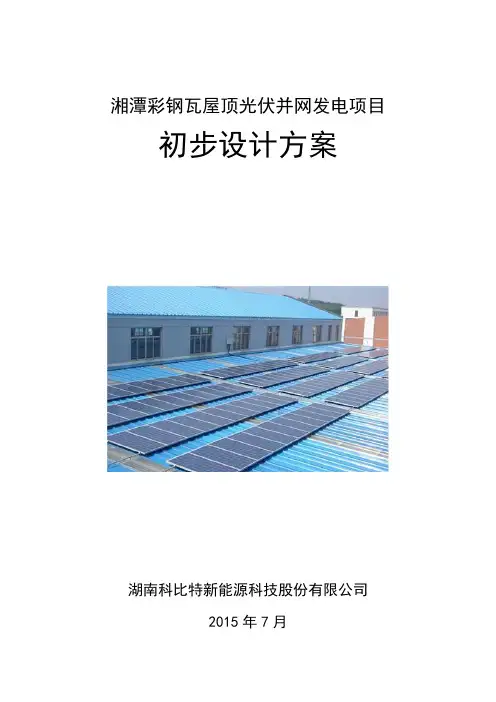

湘潭彩钢瓦屋顶光伏并网发电项目初步设计方案湖南科比特新能源科技股份有限公司2015年7月一、设计说明1、项目概况本项目初步设计装机容量为642.6K Wp，属并网型分布式光伏发电系统（自发自用，余电上网）。
光伏组件安装在楼顶屋面彩钢瓦上。
光伏组件采用与彩钢瓦平行的安装方式。
本项目共安装2520块255Wp太阳能电池组件，8台15路光伏直流防雷汇流箱，1台8进1出光伏直流配电柜，1台630K Wp逆变器（无隔离变压器），1台630KV A带隔离升压变压器及1台并网计量柜。
项目于合同签订后15个工作日内即可开始建设，预计6周后可并网发电并投入运行。
光伏组件阵列发出的直流电分120串先经8台15路光伏直流防雷汇流箱汇流，再经1台8进1出光伏直流配电柜进行二次汇流，再连接到630K Wp逆变器，再经逆变器转换为315V交流，再经升压变将电压升至400V，最后经并网计量柜后接至低压电网，所发电量优先供工厂自身负载（机器、照明、动力和空调等）使用，余电送入电网。
太阳电池方阵通过电缆接入逆变器，逆变器输入端含有防雷保护装置，经过防雷装置可有效地避免雷击导致设备的损坏。
按《电力设备接地设计规程》，围绕建筑物敷设闭合回路的接地装置。
电站内接地电阻小于4欧。
光伏系统直流侧的正负电源均悬空不接地。
太阳电池方阵支架和机箱外壳通过楼顶避雷网接地，与主接地网通过钢绞线可靠连接。
屋顶设备，含电池板，支架，汇流箱等设备总质量约为50吨，单位面积载荷约为50吨÷（160m×60m）=10.2kg/m2。
2、设计依据本工程在设计及施工中执行国家或部门及工程所在地颁发的环保、劳保、卫生、安全、消防等有关规定。
以下未包含的以国家和有关部门制订、颁发的有关规定、标准为准。
如国家有关部门颁发了更新的规范、标准，则以新的规范、标准为准。
参考标准：GB 2297-89太阳能光伏能源系统术语GB 2296-2001太阳能电池型号命名方法GB 6497-1986地面用太阳能电池标定的一般规定GB/T 9535-1998地面用晶体硅光伏组件设计鉴定和定型GB/T 6495.1-1996光伏器件第1部分：光伏电流-电压特性的测量GB/T 6495.2-1996光伏器件第2部分：标准太阳能电池要求GB/T 6495.3-1996光伏器件第3部分：地面用光伏器件的测量原理及标准光谱福照度数据GB/T 6495.4-1996晶体硅光伏器件的I-V实测特性的温度和福照度修正方法GB/T 18210-2000晶体硅光伏（PV）方阵I-V特性的现场测量GB/T 18479-2001地面用光伏（PV）发电系统概述和导则DB 37/T 729-2007光伏电站技术条件GB50009-2001建筑结构载荷规范GB/T 191包装储存图示标志GB/T 19939-2005 光伏系统并网技术要求GB/T 20046-2006 光伏（PV）系统电网接口特性（IEC 61727:2004,MOD）GB/Z 19964-2005光伏电站接入电力系统技术规定GB/T 2423.1-2008电工电子产品基本环境试验第2部分试验方法：试验A：低温GB/T 2423.2-2008电工电子产品基本环境试验第2部分试验方法：试验B：高温GB/T 2423.9-2006电工电子产品基本环境试验第2部分试验方法：试验Cab：恒定湿热方法GB 4208 外壳防护等级（IP代码）（equ IEC 60529:1998）GB 3859.2-1993 半导体变流器应用导则GB/T 14549-1993 电能质量公用电网谐波GB/T 15543-1995 电能质量三相电压允许不平衡度IEC 61215 晶体硅光伏组件设计鉴定和定型IEC 61730.1光伏组件的安全性构造要求IEC 61730.2 光伏组件的安全性测试要求GB 12326-2000电能质量电压波动和闪变GB 12325-2003 电能质量电力系统供电电压允许偏差GB 50057-94 建筑物防雷设计规范_(2000年版)DL/T 448-2000电能计量装置技术管理规范GB 50217-2007电力工程电缆设计规范DL/T 404-20073.6kV~40.5kV交流金属封闭开关设备控制设备JGJ 16-2008民用建筑电气设计规范JGJ 203-2010民用建筑太阳能光伏系统应用技术规范GB 50054-2011低压配电设计规范CNCACTS_0004-2010并网光伏发电系统工程验收基本要求GB/T 20046-2006光伏(PV)系统电网接口特性GB 50797-2012光伏发电站设计规范GB/T 50796-2012光伏发电工程验收规范GB 50794-2012光伏发电站施工规范湘潭市位于湖南省东部偏北, 湘江下游和长浏盆地西缘。
屋顶光伏发电项目设计方案
屋顶光伏发电项目设计方案屋顶光伏发电是一种将太阳能转化为电能的可再生能源项目。
它使用太阳能电池板将太阳能转化为直流电，并通过逆变器将其转化为交流电以供居民或企业使用。
下面是一个关于屋顶光伏发电项目设计的方案，包括选址、系统容量、电池板布局、逆变器选择和并网接入等方面。
1.选址：选择阳光充足、无遮挡物的建筑屋顶作为光伏发电系统的安装位置。
此外，还需考虑屋顶的承重能力以及与当地建筑规范的一致性。
2.系统容量：根据用户的电能需求和建筑物的屋顶面积，确定系统的容量。
需要计算建筑物的平均日照时间、平均月度电耗量和预估的未来电耗增长率等因素。
一般来说，一个常见的容量范围是10-100千瓦。
3.电池板布局：在屋顶上进行电池板的布局，应考虑最大化太阳光的吸收。
在选择电池板的布局时，可以采用等角度或人字形布局，以确保电池板在整个白天都能接受到最大的太阳辐射。
4.逆变器选择：逆变器是将直流电转化为交流电的关键设备。
在选择逆变器时，可以考虑其转换效率、负载容量、可靠性以及兼容性等方面。
同时，还需确保逆变器能够适应系统的最大功率输出。
5.并网接入：光伏发电系统通常需要将发电的电能接入公共电网。
在设计中，需考虑并网逆变器和电网之间的互联处，并确保光伏发电系统和电网之间的电压、频率等参数的一致性。
并网接入还需要符合当地政府监管部门的要求。
6.安全考虑：在设计光伏发电系统时，还需充分考虑安全问题。
例如，在电池板布局时，应将电线隐藏在设备或屋顶内，以避免任何损坏或意外触及。
此外，还需确保系统的接地和绝缘等安全措施。
7.维护和运营：设计方案还应考虑系统的维护和运营。
光伏发电系统需要定期检查和维护，以确保其正常运行。
此外，在设计过程中，还可以考虑可追踪设备性能、实时监测和故障诊断等智能化管理系统。
总之，屋顶光伏发电项目的设计方案应综合考虑选址、系统容量、电池板布局、逆变器选择和并网接入等多个方面的因素。
通过科学合理的设计，可以最大程度地利用太阳能资源，为建筑物提供可靠、环保的电能供应。

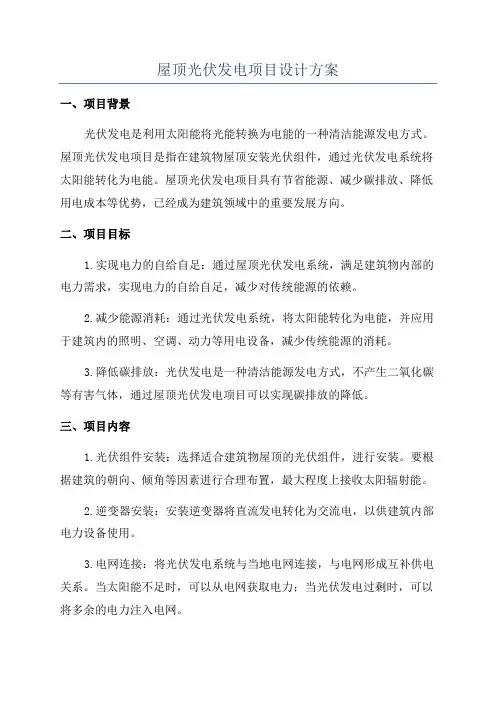

屋顶光伏发电项目设计方案
屋顶光伏发电项目设计方案一、项目背景光伏发电是利用太阳能将光能转换为电能的一种清洁能源发电方式。
屋顶光伏发电项目是指在建筑物屋顶安装光伏组件，通过光伏发电系统将太阳能转化为电能。
屋顶光伏发电项目具有节省能源、减少碳排放、降低用电成本等优势，已经成为建筑领域中的重要发展方向。
二、项目目标1.实现电力的自给自足：通过屋顶光伏发电系统，满足建筑物内部的电力需求，实现电力的自给自足，减少对传统能源的依赖。
2.减少能源消耗：通过光伏发电系统，将太阳能转化为电能，并应用于建筑内的照明、空调、动力等用电设备，减少传统能源的消耗。
3.降低碳排放：光伏发电是一种清洁能源发电方式，不产生二氧化碳等有害气体，通过屋顶光伏发电项目可以实现碳排放的降低。
三、项目内容1.光伏组件安装：选择适合建筑物屋顶的光伏组件，进行安装。
要根据建筑的朝向、倾角等因素进行合理布置，最大程度上接收太阳辐射能。
2.逆变器安装：安装逆变器将直流发电转化为交流电，以供建筑内部电力设备使用。
3.电网连接：将光伏发电系统与当地电网连接，与电网形成互补供电关系。
当太阳能不足时，可以从电网获取电力；当光伏发电过剩时，可以将多余的电力注入电网。
4.电力储存系统：建立电力储存系统，将光伏发电系统产生的电能储存起来，以备不时之需。
可以选择储能电池、超级电容等电力储存设备。
5.监控系统：安装光伏发电系统监控系统，对系统的发电量、发电效率、故障状态等进行监控，及时发现并解决问题。
6.安全保护措施：为光伏发电系统设置安全保护措施，防止雷击、过压、过流等故障对系统造成损害。
四、项目优势1.节约能源成本：利用太阳能免费发电，减少对电力公司的依赖，降低用电成本。
2.环保减排：光伏发电是一种清洁能源发电方式，不产生污染物和二氧化碳等有害气体，有助于减少环境污染。
3.增加建筑效益：屋顶光伏发电系统可以为建筑物提供额外收益，通过电网与电力公司的互动，产生电费的补贴和销售收入。
4.投资回收周期短：屋顶光伏发电系统具有可再生能源的特点，投资回收周期一般较短，可以在较短时间内实现回本。

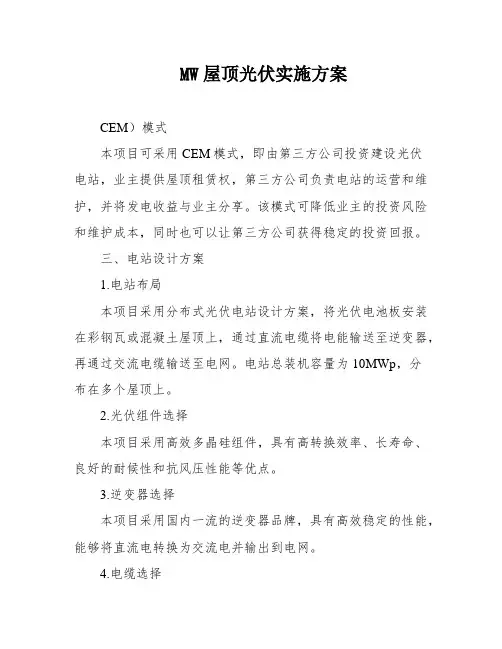

MW屋顶光伏实施方案
MW屋顶光伏实施方案CEM）模式本项目可采用CEM模式，即由第三方公司投资建设光伏电站，业主提供屋顶租赁权，第三方公司负责电站的运营和维护，并将发电收益与业主分享。
该模式可降低业主的投资风险和维护成本，同时也可以让第三方公司获得稳定的投资回报。
三、电站设计方案1.电站布局本项目采用分布式光伏电站设计方案，将光伏电池板安装在彩钢瓦或混凝土屋顶上，通过直流电缆将电能输送至逆变器，再通过交流电缆输送至电网。
电站总装机容量为10MWp，分布在多个屋顶上。
2.光伏组件选择本项目采用高效多晶硅组件，具有高转换效率、长寿命、良好的耐候性和抗风压性能等优点。
3.逆变器选择本项目采用国内一流的逆变器品牌，具有高效稳定的性能，能够将直流电转换为交流电并输出到电网。
4.电缆选择本项目采用优质的电缆材料，能够承受高温、耐腐蚀、耐老化、抗紫外线等特点，确保电能输送的稳定性和可靠性。
四、电站运营管理方案1.电站运营管理机构本项目可由专业的光伏电站运营管理机构进行运营和维护，负责电站的日常管理、巡检、维护、保养、故障处理、数据监测等工作。
2.电站运营管理内容电站运营管理内容包括：电站的日常管理、巡检、维护、保养、故障处理、数据监测等工作，以及与电力公司的电能结算、补贴申请、税务管理等相关事宜。
3.电站运营管理费用电站运营管理费用包括：人工费、维护费、保险费、税费等，费用由业主和运营管理机构协商确定。
本方案采用屋顶租赁模式，将屋顶租赁给电站投资商，由电站投资商全额投资建设光伏电站。
电站所发电量的70%以上供屋顶业主使用，享受电价优惠15%。
每年，屋顶业主可节省电费145万元，25年可节省电费3625万元。
当屋顶业主用电量高于光伏电站发电量的70%时，可选用该模式。
另一种模式是屋顶租赁模式，电站投资商全额投资建设光伏电站，电站所发电量全部上网销售给电网公司，屋顶业主每年收取租金4元/平方米·年。
每年，屋顶业主可收取租金40万元，25年可收取租金1000万元。

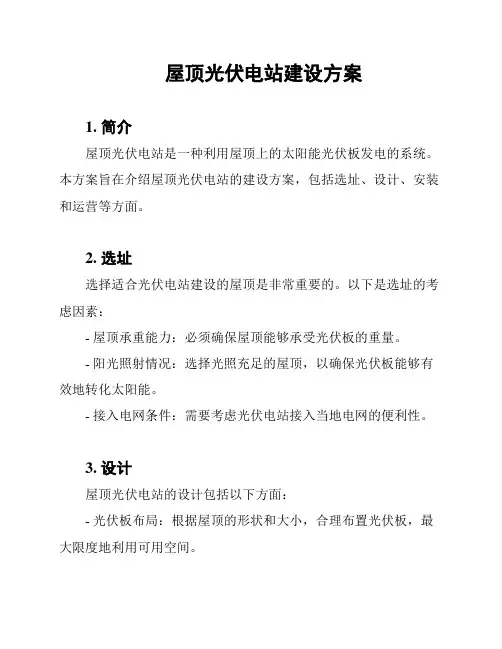

屋顶光伏电站建设方案
屋顶光伏电站建设方案1. 简介屋顶光伏电站是一种利用屋顶上的太阳能光伏板发电的系统。
本方案旨在介绍屋顶光伏电站的建设方案，包括选址、设计、安装和运营等方面。
2. 选址选择适合光伏电站建设的屋顶是非常重要的。
以下是选址的考虑因素：- 屋顶承重能力：必须确保屋顶能够承受光伏板的重量。
- 阳光照射情况：选择光照充足的屋顶，以确保光伏板能够有效地转化太阳能。
- 接入电网条件：需要考虑光伏电站接入当地电网的便利性。
3. 设计屋顶光伏电站的设计包括以下方面：- 光伏板布局：根据屋顶的形状和大小，合理布置光伏板，最大限度地利用可用空间。
- 电池储存系统：考虑安装电池储存系统能够储存白天发出的多余电能，供给夜间使用。
- 安全防护措施：确保光伏电站的安全运行，如防雷、防火、防盗等措施。
4. 安装屋顶光伏电站的安装需要专业的技术支持和合格的安装团队。
以下是安装的一般步骤：1. 屋顶准备：对屋顶进行清洁和修复，确保光伏板安装的稳固性。
2. 光伏板安装：按照设计方案进行光伏板的安装，并确保连接稳固可靠。
3. 电气接线：连接光伏电站的发电部分和电池储存部分，并接入当地电网。
5. 运营屋顶光伏电站的运营需要进行定期的维护和管理。
以下是一些重要的运营工作：- 日常维护：定期清洁光伏板、检查电气连接线路和设备。
- 数据监测：实时监测发电量和电池储存情况，及时发现异常并采取措施。
- 业务管理：政策合规、电费结算、运维合同管理等。
6. 收益分析光伏电站的建设和运营是为了实现经济效益。
进行收益分析是必要的，以评估投资回报。
以下是收益分析的考虑因素：- 发电量：根据光照条件和光伏板容量，计算发电量预期。
- 政策支持：了解当地政府对于光伏电站的补贴政策和电费购买政策。
- 投资回报期：根据建设和运营成本以及发电收入，计算投资回报期。
以上是屋顶光伏电站建设方案的基本内容，希望能够帮助您了解光伏电站的建设过程和运营管理。
如有更多详细需求，欢迎随时联系。
彩钢瓦光伏施工方案
彩钢瓦光伏施工方案1. 介绍彩钢瓦光伏施工方案是一种将光伏发电与彩钢瓦建筑材料相结合的可再生能源利用技术。
通过在彩钢瓦表面安装光伏组件，实现太阳能的转换和发电。
彩钢瓦光伏施工方案具有兼顾建筑功能与发电功能的特点，不占用额外的土地资源，对于推广可再生能源、降低建筑能耗和减少大气污染具有重要意义。
2. 施工步骤彩钢瓦光伏施工方案主要包括以下几个步骤：2.1. 确定施工区域在施工前，需要根据实际情况确定光伏发电系统的布置区域。
通常情况下，选择建筑屋顶的面积来安装光伏组件，不影响建筑原有功能的使用。
2.2. 面板安装在确定施工区域后，需要进行光伏组件的安装工作。
首先，清理彩钢瓦表面的杂物和尘土。
然后，在光伏组件下方铺设适当的支撑材料，通过螺栓或钉子将光伏组件固定在彩钢瓦表面。
2.3. 电气连接完成面板安装后，需要进行电气连接工作。
将光伏组件的正负极与逆变器连接，并将逆变器与建筑的电网连接。
在电气连接过程中，需要注意接线的正确性和接触的稳固性，以确保光伏发电系统的正常运行。
2.4. 系统调试安装完成后，需要对光伏发电系统进行调试工作。
调试包括检查逆变器的运行状态、光伏组件的输出电流、电压等参数，并根据实际情况进行相应的调整。
调试完成后，系统即可正常运行。
3. 施工注意事项在进行彩钢瓦光伏施工过程中，需要注意以下几个问题：3.1. 结构强度对于彩钢瓦建筑材料而言，需要评估建筑结构的承重能力和抗风能力。
光伏组件的安装会增加建筑物的荷载，并对建筑物受风性能产生影响。
因此，在施工前需要进行结构强度分析，确保光伏发电和建筑安全。
3.2. 防水处理光伏组件的安装会穿透彩钢瓦表面，容易破坏彩钢瓦的防水层。
为了确保建筑物的防水性能，需要在穿孔处进行合适的防水处理，防止渗水和漏水的发生。
3.3. 导电保护在进行彩钢瓦光伏施工时，需要注意导线的敷设和固定。
导线敷设时，要与彩钢瓦表面保持一定的间隔，防止导线与彩钢瓦直接接触导致短路或电流损失。
屋顶光伏电站设计建设方案设计
屋顶光伏电站设计建设方案设计一、项目选址1、屋顶结构和承载能力在选择屋顶作为光伏电站的安装地点时，首先要考虑屋顶的结构和承载能力。
屋顶应具有足够的强度和稳定性，能够承受光伏组件、支架、逆变器等设备的重量。
对于老旧建筑，需要进行结构评估和加固，以确保安全。
2、朝向和倾角屋顶的朝向和倾角对光伏电站的发电效率有很大影响。
理想情况下，屋顶应朝南，倾角应与当地的纬度相近，以获得最大的太阳辐射量。
但在实际情况中，屋顶的朝向和倾角可能受到建筑布局和限制，此时需要通过技术手段进行优化，如采用不同角度的支架或跟踪系统。
3、遮挡情况要确保屋顶周围没有高大的建筑物、树木或其他障碍物遮挡阳光，以免影响光伏组件的发电效率。
在选址时，需要进行详细的现场勘察，测量遮挡物的高度和距离，计算阴影对光伏组件的影响。
4、屋顶面积根据用户的用电需求和光伏系统的功率密度，确定所需的屋顶面积。
一般来说，每千瓦的光伏系统需要约 10 平方米的屋顶面积。
同时，要考虑屋顶的可利用面积，包括通风口、烟囱、水箱等设施所占的空间。
二、系统组成1、光伏组件光伏组件是屋顶光伏电站的核心部件，其性能和质量直接影响发电效率和系统寿命。
目前市场上常见的光伏组件有单晶硅、多晶硅和薄膜等类型。
单晶硅组件效率高，但价格相对较高；多晶硅组件性价比适中；薄膜组件适用于弱光环境和特殊形状的屋顶，但效率较低。
在选择光伏组件时，要综合考虑效率、价格、质量和可靠性等因素。
2、逆变器逆变器将光伏组件产生的直流电转换为交流电，供用户使用或并入电网。
逆变器的性能和稳定性对系统的运行效率和可靠性至关重要。
常见的逆变器类型有集中式逆变器、组串式逆变器和微型逆变器。
集中式逆变器适用于大型电站，组串式逆变器适用于中小规模电站，微型逆变器则适用于分布式电站和对效率要求较高的场合。
3、支架系统支架系统用于支撑和固定光伏组件，确保其在不同的气候条件下保持稳定。
支架的材质有铝合金、不锈钢和镀锌钢等，其形式有固定式、跟踪式和可调式等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湘潭彩钢瓦屋顶光伏并网发电项目初步设计方案湖南科比特新能源科技股份有限公司2015年7月一、设计说明1、项目概况本项目初步设计装机容量为642.6K Wp，属并网型分布式光伏发电系统（自发自用，余电上网）。
光伏组件安装在楼顶屋面彩钢瓦上。
光伏组件采用与彩钢瓦平行的安装方式。
本项目共安装2520块255Wp太阳能电池组件，8台15路光伏直流防雷汇流箱，1台8进1出光伏直流配电柜，1台630K Wp逆变器（无隔离变压器），1台630KV A带隔离升压变压器及1台并网计量柜。
项目于合同签订后15个工作日内即可开始建设，预计6周后可并网发电并投入运行。
光伏组件阵列发出的直流电分120串先经8台15路光伏直流防雷汇流箱汇流，再经1台8进1出光伏直流配电柜进行二次汇流，再连接到630K Wp逆变器，再经逆变器转换为315V交流，再经升压变将电压升至400V，最后经并网计量柜后接至低压电网，所发电量优先供工厂自身负载（机器、照明、动力和空调等）使用，余电送入电网。
太阳电池方阵通过电缆接入逆变器，逆变器输入端含有防雷保护装置，经过防雷装置可有效地避免雷击导致设备的损坏。
按《电力设备接地设计规程》，围绕建筑物敷设闭合回路的接地装置。
电站内接地电阻小于4欧。
光伏系统直流侧的正负电源均悬空不接地。
太阳电池方阵支架和机箱外壳通过楼顶避雷网接地，与主接地网通过钢绞线可靠连接。
屋顶设备，含电池板，支架，汇流箱等设备总质量约为50吨，单位面积载荷约为50吨÷（160m×60m）=10.2kg/m2。
2、设计依据本工程在设计及施工中执行国家或部门及工程所在地颁发的环保、劳保、卫生、安全、消防等有关规定。
以下未包含的以国家和有关部门制订、颁发的有关规定、标准为准。
如国家有关部门颁发了更新的规范、标准，则以新的规范、标准为准。
参考标准：GB 2297-89太阳能光伏能源系统术语GB 2296-2001太阳能电池型号命名方法GB 6497-1986地面用太阳能电池标定的一般规定GB/T 9535-1998地面用晶体硅光伏组件设计鉴定和定型GB/T 6495.1-1996光伏器件第1部分：光伏电流-电压特性的测量GB/T 6495.2-1996光伏器件第2部分：标准太阳能电池要求GB/T 6495.3-1996光伏器件第3部分：地面用光伏器件的测量原理及标准光谱福照度数据GB/T 6495.4-1996晶体硅光伏器件的I-V实测特性的温度和福照度修正方法GB/T 18210-2000晶体硅光伏（PV）方阵I-V特性的现场测量GB/T 18479-2001地面用光伏（PV）发电系统概述和导则DB 37/T 729-2007光伏电站技术条件GB50009-2001建筑结构载荷规范GB/T 191包装储存图示标志GB/T 19939-2005 光伏系统并网技术要求GB/T 20046-2006 光伏（PV）系统电网接口特性（IEC 61727:2004,MOD）GB/Z 19964-2005光伏电站接入电力系统技术规定GB/T 2423.1-2008电工电子产品基本环境试验第2部分试验方法：试验A：低温GB/T 2423.2-2008电工电子产品基本环境试验第2部分试验方法：试验B：高温GB/T 2423.9-2006电工电子产品基本环境试验第2部分试验方法：试验Cab：恒定湿热方法GB 4208 外壳防护等级（IP代码）（equ IEC 60529:1998）GB 3859.2-1993 半导体变流器应用导则GB/T 14549-1993 电能质量公用电网谐波GB/T 15543-1995 电能质量三相电压允许不平衡度IEC 61215 晶体硅光伏组件设计鉴定和定型IEC 61730.1光伏组件的安全性构造要求IEC 61730.2 光伏组件的安全性测试要求GB 12326-2000电能质量电压波动和闪变GB 12325-2003 电能质量电力系统供电电压允许偏差GB 50057-94 建筑物防雷设计规范_(2000年版)DL/T 448-2000电能计量装置技术管理规范GB 50217-2007电力工程电缆设计规范DL/T 404-20073.6kV~40.5kV交流金属封闭开关设备控制设备JGJ 16-2008民用建筑电气设计规范JGJ 203-2010民用建筑太阳能光伏系统应用技术规范GB 50054-2011低压配电设计规范CNCACTS_0004-2010并网光伏发电系统工程验收基本要求GB/T 20046-2006光伏(PV)系统电网接口特性GB 50797-2012光伏发电站设计规范GB/T 50796-2012光伏发电工程验收规范GB 50794-2012光伏发电站施工规范湘潭市位于湖南省东部偏北, 湘江下游和长浏盆地西缘。
其地域范围为东经111°53′～114°15′,北纬27°51′～28°41′。
湘潭属亚热带季风性湿润气候。
气候特征是：气候温和，降水充沛，雨热同期，四季分明。
湘潭沙市区年平均气温17.2℃，各县16.8℃—17.3℃，年积温为5457℃，市区年均降水量1361.6毫米。
湘潭夏冬季长，春秋季短，春温变化大，夏初雨水多，伏秋高温久，冬季严寒少。
3、设计原则☆美观性与建筑结合，美观大方。
在不改变原有建筑风格和外观的前提下，设计安装太阳能光伏阵列的结构和布局。
☆高效性光伏系统在考虑美观的前提下，在给定的安装面积内，尽可能高的提高光伏组件的利用效率，达到充分利用太阳能，提供最大发电量的目的。
☆安全性设计的光伏系统应安全可靠，不能给建筑物内的其他用电设备带来安全隐患，尽可能的减少运行中的维护维修工作，同时应考虑到方便施工和利于维护。
太阳能工程必须保证建筑物的安全。
太阳能系统不仅仅要保证自身系统的安全可靠，同时要确保建筑的安全可靠。
必须考虑安装条件、安装方式和安装强度。
光伏发电系统设计必须要求其高可靠性能，保证在较恶劣条件下的正常使用；同时要求系统的易操作和易维护性，便于用户的操作和日常维护。
此次关于太阳能工程保证建筑物的安全由业主单位自行负责。
整套光伏发电系统设计、制造和施工的低成本，设备的标准化、模块化设计，提高备件的通用互换性，要求系统预留扩展接口便于以后规模容量的扩大。
具体实施时，太阳光伏发电组件板要用适当的方位角和倾斜角安装，确保太阳电池组件得到最优化的性能；安装地点的选择应能够满足组件在当地一年中光照时间最少天内，太阳光从上午9：00到下午3：00能够照射到组件。
组件安装结构要经得住风雪等环境应力，安装孔位要能保证容易安装和机械的受力，推荐使用正确的安装结构材料可以使得组件框架、安装结构和材料的腐蚀减至最小。
二、光伏发电系统设计1、系统构成本项目采用分散发电、集中控制、单点并网方案。
由于太阳能电池组件和并网逆变器都是模块化的设备，可以象搭积木一样一块块搭起来，也特别适合于分期实施。
2、主要设备选择2.1太阳能电池组件的选择太阳能电池组件的选择应在技术成熟度高、运行可靠的前提下，结合电站周围的自然环境、施工条件、交通运输的状况，选用行业内的主导太阳能电池组件类型。
根据电站所在地的太阳能状况和所选用的太阳能电池组件类型，计算光伏电站的年发电量，选择综合指标最佳的太阳能电池组件。
太阳能电池组件可分为晶体硅电池组件、薄膜电池组件和聚光电池组件三种类型。
根据项目实际情况，选用多晶硅太阳能电池组件，几何尺寸：1640*992*35（长*宽*高，单位:mm），单块多晶硅电池组件功率255Wp。
其主要技术参数如下表所示。
表1 250Wp多晶硅组件主要技术参数表（参考）2.2并网逆变器的选择本方案设计采用630kWp光伏并网逆变器，逆变器的额定功率为630kW。
逆变器的核心控制采用基于SVPWM的无冲击同步并网技术，保证系统输出与电网同频、同相和同幅值。
①性能特点● 频率漂移检测反孤岛● 大屏幕图文并茂液晶显示● 多台逆变器可并机运行● 超低待机损耗● 逆变器自身多重保护● 发电量与二氧化碳减排计算● 运行日志循环记录● WIFI无线通讯● RS485/232串行口兼容②技术指标表2 630kW光伏并网变流器【光伏并网逆变器产品认证及报告】☆“金太阳”认证☆ETL认证☆TUV认证☆CE认证3、光伏方阵及平衡系统☆电池组件组合根据逆变器最佳输入电压以及电池组件工作环境等因素进行修正后，最终确定太阳能电池组件的串联组数为21，则系统并联组数为120，即21串120并。
☆太阳能电池方阵设计对于太阳能电池组件，在标准状况下投射在其表面的太阳辐射量越多则转换的电能越多。
为了更多的获得太阳辐射能并考虑技术方案的经济性、可靠性，进行比较后，本工程电池方阵运行方式采用固定安装运行方式。
以下是全国主要城市平均日照时间和光伏组件最佳安装倾角。
由于该项目彩钢瓦屋顶本身倾角约为5°，权衡建设成本和施工难度与最佳倾角之间的关系，最终选择电池组件与彩钢瓦平行的安装方式。
4、光伏支架支架设计，在抗风压、雪压及抗腐蚀方面，采取以下措施：1）所有支架采用国标型钢，多点结合：增加钢支架与屋面结构的连接点，将受力点均匀分布在承重结构，按抗12级台风进行力学设计计算，各连接点选用特制型钢和不锈钢螺栓连接。
2）所有支架都采用热镀锌，局部外裸部分喷涂氟碳涂料来有效防腐。
7、交流并网计量柜逆变器发出的交流电通过电缆接至交流并网配电箱的输入端，箱内安装双向计量电能表（电能表由当地电力部门免费提供）。
8、防雷接地系统为了保证本工程光伏并网发电系统安全可靠，防止因雷击、浪涌等外在因素导致系统器件的损坏等情况发生，系统的防雷接地装置必不可少。
太阳能光伏电站为三级防雷建筑物，防雷和接地涉及到以下的方面：1）地线是避雷、防雷的关键。
防止雷电感应：控制机房内的全部金属物包括设备、机架、金属管道、电缆的金属外皮都要可靠接地，每件金属物品都要单独接到接地干线，不允许串联后再接到接地干线上。
接地系统的要求：所有接地都要连接在一个接地体上，接地电阻满足其中的最小值，不允许设备串联后再接到接地干线上。
光伏电站对接地电阻值的要求较严格，因此要实测数据，建议采用复合接地体，接地极的根数以满足实测接地电阻为准。
电气设备的接地电阻R≤4欧姆，满足屏蔽接地和工作接地的要求。
在中性点直接接地的系统中，要重复接地，R≤10欧姆。
防雷接地应该独立设置，要求R≤30欧姆，且和主接地装置在地下的距离保持在3m以上。
根据实际情况安装电涌保护器。
2）直流侧防雷措施组件支架应保证良好的接地，光伏组件阵列连接电缆直接接入逆变器，逆变器含高压防雷保护装置。
光伏组件金属外框就近与楼顶避雷带做可靠连接，楼顶避雷带与整栋大楼的防雷接地系统连接为一可靠整体。
