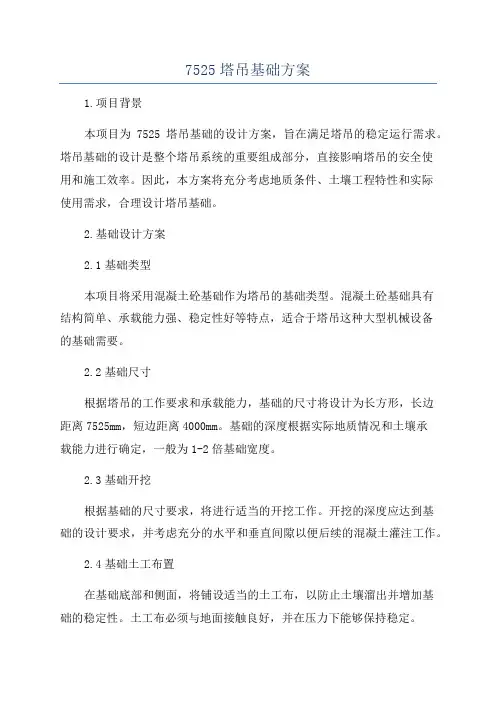

7525塔吊基础方案1.项目背景本项目为7525塔吊基础的设计方案，旨在满足塔吊的稳定运行需求。
塔吊基础的设计是整个塔吊系统的重要组成部分，直接影响塔吊的安全使用和施工效率。
因此，本方案将充分考虑地质条件、土壤工程特性和实际使用需求，合理设计塔吊基础。
2.基础设计方案2.1基础类型本项目将采用混凝土砼基础作为塔吊的基础类型。
混凝土砼基础具有结构简单、承载能力强、稳定性好等特点，适合于塔吊这种大型机械设备的基础需要。
2.2基础尺寸根据塔吊的工作要求和承载能力，基础的尺寸将设计为长方形，长边距离7525mm，短边距离4000mm。
基础的深度根据实际地质情况和土壤承载能力进行确定，一般为1-2倍基础宽度。
2.3基础开挖根据基础的尺寸要求，将进行适当的开挖工作。
开挖的深度应达到基础的设计要求，并考虑充分的水平和垂直间隙以便后续的混凝土灌注工作。
2.4基础土工布置在基础底部和侧面，将铺设适当的土工布，以防止土壤溜出并增加基础的稳定性。
土工布必须与地面接触良好，并在压力下能够保持稳定。
2.5基础钢筋布置根据基础的承载要求，在基础底部和侧面铺设适当的钢筋，以增强混凝土砼基础的强度和稳定性。
钢筋的直径和间距应根据塔吊的工作要求和设计工作荷载来确定。
2.6混凝土浇注在基础钢筋布置完毕后，将进行混凝土的浇注工作。
混凝土的配合比应符合标准要求，并确保混凝土的均匀性和密实性。
浇注过程中需避免混凝土泵送过程中对基础的损伤。
2.7基础养护混凝土浇注完毕后，将进行适当的养护工作。
养护时间一般为7-14天，养护期间需保持基础的湿润，并避免突然变温和外力冲击。
3.安全考虑3.1地质勘察在进行塔吊基础设计之前，需进行地质勘察工作，了解地下情况和土壤特性，确定基础设计参数。
勘察结果会直接影响基础设计方案的合理性和可行性。
3.2基础稳定性基础设计需要满足塔吊运行的稳定性需求。
通过合理设置基础尺寸和结构布置，确保基础的稳定性和承载能力。
7015塔吊基础方案
7015塔吊基础方案塔吊基础是塔吊系统中最为重要的组成部分之一，合理可靠的塔吊基础方案对整个塔吊系统的稳定运行至关重要。
下面是一个7015塔吊基础方案，供参考。
1.设计要求本塔吊基础方案设计适用于7015塔吊，要求基础具有足够的承载力、稳定性和耐久性，能够满足塔吊的正常工作条件。
2.基础类型选择根据塔吊的使用条件和周围环境，可以选择适合的基础类型。
常见的基础类型包括悬臂式基础和块状基础。
考虑到7015塔吊的高度和工作范围，可以选择块状基础作为基础类型。
3.基础尺寸确定基础的尺寸是基础设计的重要部分。
基础的尺寸应该根据塔吊的工作条件、地质条件等因素来确定。
在本方案中，基础尺寸为2.5米×2.5米×2.5米。
4.基础材料选择基础的材料应该具有足够的强度和耐久性，常见的材料包括混凝土、钢筋等。
在本方案中，基础使用混凝土C30，钢筋采用HRB400级。
5.基础施工过程基础的施工过程包括基坑开挖、加固处理、混凝土浇筑等。
基坑应该根据基础的尺寸进行开挖，并采取相应的加固措施。
混凝土应该按照设计配比进行浇筑，待混凝土充分凝固后，可以进行下一步的塔吊组装。
6.基础检测和验收基础施工完成后，需要进行相关的检测和验收工作。
包括基础的承载力检测、水平度检测等。
确保基础的质量和稳定性符合设计要求。
7.基础维护保养基础的维护保养工作是基础长期稳定运行的关键。
定期检查基础的稳定性和损坏情况，根据需要进行相应的维修和加固工作。
以上是一个7015塔吊基础方案的基本内容。
在具体的设计过程中，还需要考虑其他因素，如地质条件、环境要求等，以确保基础的稳定性和可靠性。
塔吊基础和桩的设置方案
塔吊基础和桩的设置方案一、基础设置本工程塔机类型性能一致，以塔机的最不利状态，即最大独立高度作用时的两种状态，工作状态和非工作状态，分别进行塔机基础设计。
在选择塔机安装位置时应首先考虑到塔机的安装和拆卸方便（塔身有踏步的一面应与建筑物垂直），再考虑塔机的最大使用效率。
如果建筑高度超过独立高度，还应尽量考虑到附墙的安装（塔身中心到建筑物墙面4m,在墙面上有用来安装附墙受力点的位置）采用整体钢筋混凝土基础，对基础的基本要求如下：（1）混凝土标号2C35；（2）混凝土基础的厚度不小于1.25m,边长不小于5.5mX5.5m,重量不少于90.75吨；（3）预埋的地下节应与基础内钢筋网可靠连成一体。
地下节主弦杆周围的钢筋数量不得减少和切断，主筋通过主弦杆有困难时，允许主筋避让；（4）铺设碎基础的地基应能承受0.2MPa（2kg∕cm2）的压力。
如达不到该承受力，应由有资质的设计单位，根据混凝土基础所承受的载荷另行设计佐基础，可采用打桩等措施，使其达到塔机对基础的抗倾翻稳定性要求，确保安全使用；（5）位基础应能承受20MPa的压力。
（6）地下节埋设后，露出端面的4根主弦杆与水平面垂直度不大于1/1000；（可参考的施工方法：在钢筋笼扎好后，先在地面浇四个边长500mm,高100mm的钢筋混凝土矮柱，注意矮柱钢筋及碎应与基础可靠成一体，柱子中心与地下节主弦杆中心相同，再将地下节放到矮柱上,找正上平面的水平小于1/1000,固定，再浇筑整个混凝土基础）（7）必须保证地下节主弦杆上端面露出位基础上平面350尺寸;（8）如因工程需要，地下节主弦杆上端面露出碎基础上平面超过350尺寸的地下节，在定货时需说明，此为非标地下节，本公司将单独设计，制作；（9）地下节周围的混凝土充填率必须达到95%以上；四、塔机的接地接地装置的组成：1.钢管。
接地棒，长度L5m到2m（渡锌管制避雷器，最小管径40mm,管长视接地电阻率而异）。
塔吊基础设计方案
塔吊基础设计方案
塔吊基础设计方案
塔吊基础设计是塔吊安装过程中至关重要的一环，合理的基础设计可以确保塔吊的稳定性和安全性。
下面我将介绍一种常用的塔吊基础设计方案。
1. 基础选址：选择地点时需考虑地质条件，地表承载力，基础开挖方便程度等因素。
基础选址通常选择稳定的土地或硬质地面。
2. 基础类型：根据地质条件和塔吊的重量，一般采用混凝土浇注方式进行基础施工。
常见的基础类型有筏板基础和单桩基础。
3. 基础尺寸：基础尺寸的选择通常根据塔吊的最大载荷和风压等因素确定，应确保基础足够坚固，能承受塔吊的重量和外力作用。
4. 基础施工：基础施工包括土方开挖、基坑支护、打桩、浇筑混凝土等多个步骤。
在施工过程中需要对基础进行检测和监控，确保施工质量。
5. 基础加固：基础施工完成后，可以根据需要进行基础加固，例如在基础上设置钢筋网或加固桩等。
6. 基础保养：基础完工后需要进行基础保养，包括覆土保湿、定期巡视检查等。
定期检查基础的状态，发现问题及时修复。
通过以上的基础设计方案，可以确保塔吊的稳定性和安全性。
但是仍需根据具体情况进行设计，选用适合的基础类型和尺寸，并严格按照施工规范进行施工，确保基础的质量和可靠性。
在实际施工中，还需考虑到塔吊的位置、高度、工作范围等因素，以及施工现场的管线、设备等障碍物，制定详细的施工方案和安全措施。
塔吊基础设计方案
塔吊基础设计方案1. 背景介绍塔吊作为一种重要的起重设备，在工程建设中起到了至关重要的作用。
为了确保塔吊的安全、可靠运行，塔吊基础的设计至关重要。
本文将介绍塔吊基础设计的一般原则和具体方案。
2. 塔吊基础设计的一般原则塔吊基础设计需要考虑以下几个一般原则：•承载能力：塔吊的基础设计需要满足塔吊的整体重量和运行时的各种力的荷载要求，包括垂直荷载和水平荷载。
•稳定性：塔吊基础需要保证塔吊在运行时的稳定性，避免倾斜或震动，确保作业过程中的安全。
•基础类型：根据工程条件和实际需求，选择适合的基础类型，包括浅基础和深基础。
3. 塔吊基础设计方案3.1 浅基础设计方案3.1.1 壤土地基的浅基础设计方案壤土地基的浅基础设计方案如下：•地基处理：根据地基的承载能力和稳定性要求，在地基区域进行加固处理，包括夯实和加厚地基、填充土方处理等。
•基础类型：钢筋混凝土承台加脚手架设计，承台尺寸根据塔吊的尺寸和要求确定，脚手架的设计需要考虑地基的承载能力和稳定性。
•基础施工：根据设计方案进行基础的施工，包括钢筋的焊接和混凝土的浇筑。
3.1.2 淤泥地基的浅基础设计方案淤泥地基的浅基础设计方案如下：•地基处理：对淤泥地基进行加固处理，包括挖掘坑槽、填充加固土方等。
•基础类型：选择合适的承台和脚手架设计，需要考虑地基的承载能力和稳定性。
•基础施工：根据设计方案进行基础的施工，包括钢筋的焊接和混凝土的浇筑。
3.2 深基础设计方案深基础是在地表以下进行的基础工程，适用于地下土壤条件较差或需要承受较大荷载的情况。
塔吊深基础设计方案如下：•螺旋桩基础：选择合适的螺旋桩材料和尺寸，并按照设计要求进行施工。
•桩基础：选择合适的桩材料和尺寸，并按照设计要求进行施工。
这可以确保塔吊基础的稳定性和承载能力。
4. 总结塔吊基础的设计方案需要考虑塔吊的承载能力和稳定性要求。
对于壤土地基，选择合适的浅基础设计方案，包括承台加脚手架设计和地基加固处理等。
塔吊基础设计方案
施工总承包工程塔吊基础设计方案编制人：审核人: 审批人：中建三局集团有限公司施工总承包工程项目部2015年10月05日目录第1章编制说明及依据 (1)1.1 编制说明 (1)1.2 适用范围 (1)1.3 编制依据 (1)第2章工程概况 (2)2.1 工程所在位置、场地及其周边环境情况 (2)2.2 工程总体概况 (2)2.3 ±0.00标高、自然地面标高及其相互关系 (3)第3章塔吊选型与布置 (4)3.1 塔吊选型与现场布置原则 (4)3.2 塔吊选型 (4)3.3 塔吊基础定位 (8)3.4 塔吊性能参数 (8)3.5 本工程岩土体分析与评价 (10)3.6 塔吊基础开挖深度附近地质分析 (10)3.7 塔吊基础承台的配筋 (11)第4章塔吊基础施工顺序与方法 (12)4.1 塔吊基础施工准备 (12)4.2 塔吊基础施工流程 (12)4.3 塔吊基础施工控制要点 (12)4.4 塔吊基础防水、散水做法 (13)4.5 塔吊基础施工质量保证措施 (13)4.6 塔吊基础施工安全注意事项 (13)4.7 塔吊基础施工技术注意事项 (14)附录1：塔吊基础计算书 (15)1. TC7525塔吊基础计算书 (15)附录2：塔吊基础附图 (25)第1章编制说明及依据1.1编制说明本方案为工程塔吊基础设计及施工专项方案，塔吊的安装和拆除另行编制专项方案。
1.2适用范围根据本工程的施工组织设计及施工部署并结合本工程现有招标图纸及场地情况，我司布置2台塔吊，并自编号为9#、10#。
本方案适用于该2台塔吊基础设计，下文将选取其中TC7525（臂长75m）、TC6016（臂长50m）进行基础设计说明。
1.3编制依据（1）本工程招标图纸（2）《基坑支护工程岩土工程勘察》（3）《建筑地基基础设计规范》（GB5007—2011）（4）《混凝土结构设计规范》（GB50010－2010）（5）《建筑桩基技术规范》（JGJ94-2008）（6）《建筑机械使用安全技术规程》（JGJ33-2012）（7）《国家标准现行建筑机械规范大全》（中国建筑出版社，1994）（8）《塔式起重机混凝土基础工程技术规程》（JGJ/T187-2009）（9）《建筑地基基础工程施工质量验收规范》（GB50202—2002(2011版)）（10）TC7525塔式起重机安装使用说明书本方案有未说明或未明确的地方以有关规范、图集或当地政府有关文件规定为准。
塔吊基础施工方案(天然基础)
塔吊基础施工方案编制人：审核人：审批人：XX有限公司XX项目部XX年XX月XX日目录一、工程概况 (2)1.1 项目概况 (2)1.2 设计概况 (2)二、编制依据 (3)三、塔吊技术参数 (4)四、地基勘测报告参数 (6)4.1 各层土分层描述 (6)4.2 各土层地基承载力特征值 (7)五、塔吊基础设计 (8)5.1 塔吊基础信息 (8)5.2 塔吊基础设计 (8)六、主要施工方法及要求 (9)6.1 工艺流程 (9)6.2 定位放线及基础土方开挖 (9)6.3 地脚螺栓预埋 (9)6.4 塔基防雷接地 (10)6.5 其他注意事项 (10)七、1#塔吊基础计算书 ............................................................................................................ 错误!未定义书签。
7.1 参数信息......................................................................................................................... 错误!未定义书签。
7.2 塔吊荷载......................................................................................................................... 错误!未定义书签。
7.3 基础验算......................................................................................................................... 错误!未定义书签。
塔吊基础施工方案
塔吊基本施工计划【1 】一.塔吊基本参数1.塔吊基本根本尺寸为6m*6m*1.40m,塔吊基本垫层选用C20砼,厚100mm,四周每边超出塔基400mm.塔吊基本严禁超挖.塔吊基本选用强度不低于C35的商品砼浇筑,混凝土抗渗等级为P6.2.6m*6m*1.4m 承台配筋.塔吊基本配筋：T:X&Y25@200mm,B:X&YC25@200mm（即纵横向均31根钢筋）,底呵护层厚度100mm,四周及面呵护层50mm,拉筋采取三级钢,直径14纵横间距400mm,马凳采取三级钢,直径25,纵横间距1000mm,马凳采取几字型马凳.二.塔吊基本施工2.1 放线定位塔吊基本须依据计划塔吊定位图.平面安插图放线.2.2 基本承台施工1. 塔吊基本承台施工时土方开挖采取天然放坡,坡度为1：1,斟酌工作面上部坑边土方2.0高采取台阶式挖除,确保坑壁的安然.塔吊基本严禁超挖,在施工塔吊基本时及后续塔楼承台施工时均需额外留意.2. 在土方开挖前,由项目施工员对挖土着土偶员具体的技巧交底.放好坡顶线,坡底线经复测及验收及格后开端挖土.3. 承台土方开挖用机械开挖至承台垫层底标高以上0.3m后停滞,残剩土方采取人工开挖.4. 挖土进程要留意呵护好工程桩,挖土机械不得碰撞,防止损坏桩体.5. 挖至基底后应实时进行基槽验收,及格后实时进行垫层等下一道工序施工,尽量防止土体吐露,防止土体水分蒸发损掉,导致土体积膨胀或因下雨侵泡土体,须要时基底笼罩塑料薄膜,帆布等措施.6.基坑顶离坑边500阁下做临边防护雕栏,雕栏用黄黑相间的钢管搭设,雕栏高度为1.5米,设三道程度横向杆,并在围护雕栏四周用密目网关闭围护.7. 塔吊均在地下室底板上,均须要在基本施工阶段做好地下室的排水即可.8. 承台施工前,进行桩基检测及管桩桩顶与承台构造处理.9. 塔吊基本承台砖胎膜采取灰砂砖砌筑 370mm 厚并用 15 厚防水砂浆双方抹面,砖胎膜出地下室底板面 500mm.10. 按塔吊解释书精确预埋件,防雷引下线一并预埋.基本模板要稳固,混凝土一次浇筑成型,振捣密实.砼面抄平.做好隐藏验收记载及影像材料.基本浇筑完成后,要进行养护.2.3 埋件预埋1. 当承台底部钢筋绑扎完毕后,将装配好的固定支腿和预埋支腿固定基节整体放入钢筋笼中,固定支腿预埋必须地位精确,并且应用厂家供给的支腿;2. 依据测量工所测放出的轴线,瞄准埋件的中间十字线;然后用水准仪测出埋件顶面的标高,包管预埋埋件的标高,包管预埋后塔身节中间线与程度面的垂直度≤1.5/1000;3. 预埋件四周的钢筋数目不得削减和割断,固定支腿四周混凝土充填率必须达到95%以上.2.4 塔吊避雷措施塔机要用专用接地线靠得住接地,接地电阻不得大于4Ω,塔吊接地圆钢同塔吊基本钢筋与桩基钢筋用12圆钢焊接,形成一个接地网,上部与塔吊专设接地线相连,确保塔吊防雷安然.2.5 塔吊装配1. 塔吊基本承台混凝土强度达到80%以上,方能进行塔机装配;塔机运行应用时,基本混凝土强度应达到100%设计强度.2. 塔吊应用进程中,做好沉降监测.塔吊基本沉降不雅测半月一次,垂直度在塔吊自由高度时半月一次测定.塔吊基本沉降量不得大于50mm,塔机最高附着点以下不该大于该段塔身装配高度的2‰（千分之二）,自力高度或最高附着点以上的塔身垂直度不该大于该段塔身装配高度的4‰（千分之四）.三. 塔吊基本质量验收及留意要点塔吊基本质量验收主如果对塔吊桩承载力及塔吊承台施工质量掌握.具体有以下留意点：1. 混凝土强度等级采取 C35（位于地下室规模的塔吊需用 C35P6）;2. 基本概况平整度许可误差 1/1000.3. 埋设件的地位.标高和垂直度以及施工工艺相符出厂解释书请求.4. 起重机的混凝土基本应验收及格后,方可应用.5. 起重机的金属构造.及所有电气装备的金属外壳,应有靠得住的接地装配,接地电阻不该大于10Ω.6. 按塔机解释书,查对基本施工质量症结部位.7. 检测塔机基本的几何地位尺寸误差,应在许可规模内,测定程度误差大小,以便预备垫铁.8. 机脚螺丝应严厉按解释书请求的平面尺寸设置,许可误差不得大于 5mm.9. 基本砼浇筑完毕后应浇水养护,达到砼设计强度方可进行上部构造的装配功课.如提前装配必须有同前提养护砼试块实验陈述,强度达到装配解释书请求.10. 塔吊基本砼浇筑后应按划定制造试块,基本内钢筋必须经质检部分.监理部分验收及格方可浇筑砼,并应作好.隐检记载.以备作塔吊验收材料.11. 塔吊基本施工后,四周应排水优越,以包管基底土质承载力.12. 塔机的避雷装配宜在基本施工时起首预埋好,塔机的避雷针可用圆钢或扁钢直接与基本底板钢筋焊接相连,焊接长度不小于 10d,圆钢或扁钢净面积不得小于 72 ㎜ 2.13. 基本砼拆模后应在四角设置沉降不雅测点,并完成初始高程测设,在上部构造装配前再测一次,今后在上部构造装配后每半月测设一次,发明沉降过大.过快.不平均沉降等平常情形应立刻停滞应用,并报告请示公司工程技巧部分剖析处理后,方可决议可应用.四.塔吊承台与板交代处的处理1.塔吊基本与底板处理因塔吊基本均与地下室底板重合,塔吊基本顶面的标高同地下室底板,塔吊基本施工时,沿塔吊四周外扩500mm设置施工缝,按照塔吊承台配筋预留出长度1000mm的底板钢筋,并在飘出底板两层钢筋之间预留一道 30cm宽止水钢板,迎水面朝下,底板面以下砌筑砖胎模,宽度为370 mm.在浇筑塔吊基本垫层后在塔吊基本及四周施工缝部位按图纸请求进行4厚SBS卷材防水施工.该处施工缝用快易收口网支模,待进行底板施工时,剔除截面出快易收口网并凿毛混凝土,然后浇筑底板.塔吊基本与底板处理大样图如下：2. 塔吊与顶部衔接处的处理塔吊穿过地下室顶部时需在顶板预留施工洞：××××2.6m的洞口,顶板洞口处施工缝处加设一30cm宽止水钢板,洞口预留钢筋需截断,塔吊裁撤后施工此处时再衔接.如下图所示：五.塔吊基本施工需留意事项1. 土方开挖时在现场已有标高挖至垫层面上20cm处,最后的30cm人工清平,严禁超挖.塔基土方开挖放坡比例按1：1,塔吊底部每侧预留1m转胎模及操纵空间,浇筑后回填夯实.2. 雨季施工时,塔吊基本基坑要有排水措施（如：在一角设置集水井,潜水泵放入抽水）,严禁基坑泡水.3. 塔吊基本需与地下室承台同时浇筑（整浇规模详见附图,紫色线为塔吊基本浇筑边线,工程承台外扩500）,确保确保施工缝处底板防水提前施工,塔基施工时预留好底板钢筋.止水钢板.4. 对于预留时光较长的塔吊基本钢筋和顶板预留钢筋需做好防锈防腐化处理,涂刷掺胶水泥浆.缠绑呵护胶带.。
