怎样绘制建筑施工图

1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及

施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。图样的数量在满足

施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各

图之间的投影关系。同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图

━━详图顺序来进行的。先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例

1．建筑平面图的画法步骤

1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放

在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、

雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启

形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤

1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。

3）经检查无误后，擦去多余线条。按施工图要求加深图线，画材料图例。注写标高、尺寸、图名、比例及有关文字说明。

4．楼梯详细的画法步骤

（1）楼梯平面图

1)首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。确定平台宽度、楼梯宽度和长度。

2)采用两平行线间距任意等分的方法划分踏步宽度。

3)画栏杆（或栏板），上下行箭头等细部，检查无误后加深图线，注写标高、尺寸、剖切

符号、图名、比例及文字说明等。

（2）楼梯剖面图的画法步骤

1)画轴线、定室内外地面与楼面线、平台位置及墙身，量取楼梯段的水平长度、竖直高度

及起步点的位置。

2)用等分两平行线间距离的方法划分踏步的宽度、步数和高度、级数。

3)画出楼板和平台板厚，再画楼梯段、门窗、平台梁及栏杆、扶手等细部。

4)检查无误后加深图线，在剖切到的轮廓范围内画上材料图例，注写标高和尺寸，最后在图下方写上图名及比例等。

装饰工程施工图

概论

装饰工程施工图是按照装饰设计方案确定的空间尺度、构造做法、材料选用、施工工艺等，并遵照建筑及装饰设计规范所规定的要求编制的用于指导装饰施工生产的技术文件。装饰

工程施工图同时也是进行造价管理、工程监理等工作的主要技术文件。装饰工程施工图按

施工范围分室内装饰施工图和室外装饰施工图。

装饰工程施工图的特点

装饰工程施工图的图示原理与前述房屋建筑工程施工图的图示原理相同，是用正投影方法绘制的用于指导施工的图样，制图应遵守《房屋建筑制图统一标准》

（GB/T50001—2001）的要求。装饰工程施工图反映的内容多、形体尺度变化大，通常

选用一定的比例、采用相应的图例符号和标注尺寸、标高等加以表达，必要时绘制透视图、轴测图等辅助表达、以利识读。

建筑装饰设计通常是在建筑设计的基础上进行的，由于设计深度的不同、构造做法的细化、以及为满足使用功能和视觉效果而选用材料的多样性等，在制图和识图上装饰工程施工图

有其自身的规律，如图样的组成、施工工艺及细部做法的表达等都与建筑工程施工图有所

不同。

装饰设计同样经方案设计和施工图设计两个阶段。方案设计阶段是根据业主要求、现场情况，以及有关规范、设计标准等，以透视效果图、平面布置图、室内立面图、楼地面平面图、尺寸、文字说明等形式，将设计方案表达出来，经修改补充，取得合理方案后，报业主或有关主管部门审批，再进入施工图设计阶段。施工图设计是装饰设计的主要程序。

装饰工程施工图的组成

装饰工程施工图一般由装饰设计说明、平面布置图、楼地面平面图、顶棚平面图、室内立

面图、墙（柱）面装饰剖面图、装饰详图等图样组成，其中设计说明、平面布置图、楼地

面平面图、顶棚平面图、室内立面图为基本图样，表明装饰工程内容的基本要求和主要做法；墙（柱）面装饰剖面图、装饰详图为装饰施工的详细图样，用于表明细部尺寸、凹凸变化、工艺做法等。图纸的编排也以上述顺序排列。

装饰工程施工图的有关规定

（一）图样的比例

由于人的活动需要，装饰空间要有较大的尺度，为了在图纸上绘制施工图样，通常采用缩

小的比例。绘图时应优先采用常用比例。所谓可用比例是指在绘图时采用常用比例不易表

达时可选用的比例。

（二）图例符号

装饰工程施工图的图例符号应遵守《房屋建筑制图统一标准》（GB/T50001—2001）的

有关规定。

（三）字体、图线等其他制图要求

字体、图线等其他制图要求与建筑工程施工图相同。

（四）图纸目录及设计说明

一套图纸应有自己的目录，装饰施工图也不例外。在第一页图的适当位置编排本套图纸的

目录（有时采用A4幅面专设目录页），以便查阅。图纸目录包括图别、图号、图纸内容、采用标准图集代号、备注等。

在装饰工程施工图中，一般应将工程概况、设计风格、材料选用、施工工艺、做法及注意

事项，以及施工图中不易表达、或设计者认为重要的其他内容写成文字、编成设计说明。

第二节平面布置图

平面布置图是装饰施工图中的主要图样，它是根据装饰设计原理、人体工学以及用户的要

求画出的用于反应建筑布局、装饰空间及功能区域的划分、家具设备的布置、绿化及陈设

的布局等内容的图样，是确定装饰空间平面尺度及装饰形体定位的主要依据。

一、平面布置图是假想用一个水平剖切平面，沿着每层的门窗洞口位置进行水平剖切，移

去剖切平面以上的部分，对以下部分所作的水平正投影图。剖切位置选择在每层门窗洞口

的高度范围内，剖切位置不必在室内立面图中指明。平面布置图与建筑平面图一样，实际

上是一种水平剖面图，但习惯上称为平面布置图，其常用比例为1：50、1：100和1：150。

平面布置图中剖切到的墙、柱轮廓线等用粗实线表示；未剖切到但能看到的内容用细实线

表示，如家具、地面分格、楼梯台阶等。在平面布置图中门扇的开启线宜用细实线表示。二、平面布置图的识读

（1）先浏览平面布置图中各房间的功能布局、图样比例等，了解图中基本内容。

（2）注意各功能区域的平面尺度、地面标高、家具及陈设等的布局。客厅是住宅布局中

的主要空间。

（3）理解平面布置图中的内视符号。

（4）识读平面布置图中的详细尺寸。平面布置图中一般应标注固定家具或造型等的尺寸。在平面布置图的外围，一般应标注两道尺寸：第一道为房屋门窗洞口、洞间墙体或墙垛的

尺寸，第二道为房屋开间及进深的尺寸。当室外房屋周围有台阶等构配件时，也应标注其

定形、定位尺寸。

平面布置图决定室内空间的功能及流线布局，是顶棚设计、墙体设计的基本依据和条件，

平面布置图确定后再设计楼地面平面图、顶棚平面图、墙（柱）面装饰立面图等图样。

三、平面布置图的图示内容

平面布置图通常应图示以下内容：

1）建筑平面图的基本内容，如墙柱与定位轴线、房间布局与名称、门窗位置及编号、门

的开启方向等。

2）室内楼（地）面标高。

3）室内固定家具、活动家具、家用电器等的位置。

4）装饰陈设、绿化美化等位置及图例符号。

5）室内立面图的内视投影符号（按顺时针从上至下在圆圈中编号）。

6）室内现场制作家具的定形、定位尺寸。

7）房屋外围尺寸及轴线编号等。

8）索引符号、图名及必要的说明等。

室内设计中除去漂亮的效果图，非常重要却容易被忽略的6个方面有：

1、提供符合使用要求的室内声、光、热效应，以满足室内环境物质功能的需要；

2、具有造型优美的空间构成和界面处理，宜人的光、色和材质配置，符合建筑物性格的

环境气氛，以满足室内环境精神功能的需要；

3、采用合理的装修构造和技术措施，选择合适的装饰材料和设施设备，使其具有良好的

经济效益；

4、符合安全疏散、防火、卫生等设计规范，遵守与设计任务相适应的有关定额标准；

5、随着时间的推移，考虑具有适应调整室内功能、更新装饰材料和设备的可能性；

6、联系到可持续性发展的要求，室内环境设计应考虑室内环境的节能、节材、防止污染，并注意充分利用和节省室内空间。

新手如何看懂施工图.doc

不会的要怎样看懂施工图 1。建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。 2。图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。 3。建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。 4。建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...），看建筑平面图，

绘制建筑施工图的步骤

绘制建筑施工图的步骤： l.平面轴线的确定开间与进深、有多少开间，有多少跨房间，先要明确。一般建筑工程设计图纸平面尺寸用毫米（mm）表示。应标明各层平面的定位轴线并须与其它建筑图的定位轴线一致 2.画样体、柱子平面轴线画好以后可画墙体和拄子。 3.画门窗及门窗的定位尺寸，将门窗统一编号，以编制门窗表。 4.画建筑外墙总长轴线总长加轴线外墙的厚度即是有时候轴线就是外墙边线。通常在建筑的首层平面须标注建筑外围总长尺寸。 5.绘制立面图建筑师一般绘制立面图用1：100或1：200的比例，首先要确定层数。然后根据余设计方案确定地坪线、绘画墙、门窗，最后加粗轮廓线。注意加粗地坪线、台阶以及轮廓。立面图须标注门窗高度、层高及建筑总高尺寸。 6.绘制剖面图根据梁板和柱的受力体系，确定层高、画尺寸线。注明标高，且应与平、立面图一致。在平面图上，注明剖切位置，剖切方向及向图索引，在剖面图上注明室外地坪标高，以及室内地面及各层标高。依次画上去，最后画屋顶。屋顶是平屋顶还是披屋顶？不管是平屋顶还是坡屋顶，都要在屋顶平面和剖面图上注明找坡方向，坡度，排水沟位置等等。平、立、剖面画完后。就是做具体详细的工作。确定材料、构造尺寸、用什么规格的管道等并绘制大样图。外墙饰面做法即材料原地颜色是在立面和节点构造大样中注明的。 7.怎样画施工图的节点大样建筑师应该对应平、立、剖面图画檐口节点大样、画墙体、门窗大样，画楼梯、厨厕、阳台等节点大样。基础大样及落水管位置，电器设备如电冰箱、洗衣机等的设置也宜在建筑的平面或大样图中有所标明。总之，应在节点构造中注明尺寸、材料、规格和做法。然后列出门窗表。值得指出的是，建筑师在做施工图的初始阶段。甚至于在方案设计阶段就应该与其它各工种沟通，相互提设计

新手画如何画好施工图-

新手画如何画好施工图? 1、新手要想画好施工图，首先必须看懂建筑施工图第一步就是看懂建筑施工图，建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图， 2 3 4 筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面

平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚. 5、建筑立面图 6 7 一步了解建筑师的构思，更要分析结点画法是否合理，能否在结构上实现，然后通过计算验算各构件尺寸是否足够，配出钢筋。当然，有些结点是不需要结构师配筋的但结构师也需要确定该结点能否在整个结构中实现。门窗大样对于结构师作用不是太大，但个别特别的门窗，结构师须绘制立面上的过梁布置图，以便于施工人员对此种造形特殊的门窗过梁有一个确定的做法，避免发生施工人员理解上的错误。

8、楼梯大样图楼梯是每一个多层建筑必不可少的部分，也是非常重要的一个部分，楼梯大样又分为楼梯各层平面及楼梯剖面图，结构师也需要仔细分析楼梯各部分的构成，是否能够构成一个整体，在进行楼梯计算的时候，楼梯大样图就是唯一的依据，所有的计算数据都是取得之楼梯大样图，所以在看楼梯大样图时也必须将梯梁，梯板厚 9 9.4、其他凡在平、立、剖面或文字说明中无法交待或交待不清的建筑构配件和建筑构造，要表达出构造做法，尺寸，构配件相互关系和建筑材料等，就要引出大样，相对与平立剖而言，是一种辅助图样。 9.5对紧邻的原有建筑，应绘出其局部的平、立、剖面，并索引出新建筑与原有建筑结合处的详图号。

建筑施工图识图和理解要点

建筑施工图识图和理解要点 1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。 2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。 3.建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。 4.建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...），看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚. 5.建筑立面图

施工图设计任务书范本教程文件

×××建筑工程项目施工图设计任务书一工程项目概况 ×××××××。二设计依据 1、《城市居住区规划设计规范》 ××市城市规划管理技术规定》、《2××规划局关于地块的规划设计要求》、《3××号地块设计任务书政挂出4、5、地块红线图（CAD文件） 6、现行相关国家建筑设计规范三设计内容 1、本项目合同中约定的内容。 2、本项目建设工程施工图设计。主要包括总图、建筑、结构、消防、给排水、电气、电信网络、有线电视、暖通空调、室外工程（红线范围内）设计（环境园林施工图设计除外）。 3、本项目室外环境工程的土建、电气、给排水工程的施工图设计。 4、室外综合管网图规划及设计汇总协调。四设计定位 1、项目开发定位：本项目的开发定位为余杭区的高品质、高档精装修公寓，为求为当地乃至杭州地区的居民提供优雅宁静，舒适宜人的现代化城市社区，满足人们对居住生活品质的更高追求。###楼为302层塔楼，楼上部为26层塔楼，局部二层裙房及一层地下室， 2、户型定位：1、3下部设两层通高大堂。三幢塔楼均嵌固于地下室顶板上。套内面积为均小于90平方米的小户型商品房住宅。 3、建筑定位：整个小区的建筑形态力求高品质风格，富有简约韵律感，端庄典雅、精致高贵、稳重大气，外立面的色彩基调为暖色，体现稳重、高贵的气质。在建筑材料选择上，采用面砖与外墙涂料（线条处）结合玻璃窗、铝材窗套的形式，提升居住建筑的品质。 4、结构定位：三塔楼均采用钢筋砼框架—剪力墙结构形式，各塔楼上部楼盖及地下室均采用现浇钢筋混凝土梁板体系。采用设置后浇带的办法解决地下室结构超长的问题。五设计要求（一）、设计总则 1、在设计中除满足现行的国家和浙江省杭州市有关规定、规范、规程的条件下，特别应注意居住环境的安全卫生、环境保护、节能、节水、节材、保温隔热、防噪音等问题。在设计中提倡采用成熟、先进、可靠且经济性好的新技术、新材料、新产品。以人为本，在满足一切居住使用的功能前提下外还应满足老年人和残疾人的特殊要求。 2、设计中涉及到的建筑、结构、防火、热工、节能、隔声、采光、照明、给排水、暖通空调、强弱电等各专业有关规定、规范外，尚应符合国家和地方强制性标准、规定、规范。 3、设计中要落实杭州市余杭区政府规划、消防、供电等建筑主管部门对该项目规划及方案设计的的审批意见和要求。 4、设计严格按批准的建筑面积设计，建筑设计总说明中关于面积的计算要精确，并随设计的加深不断核算直至最终成果。不得超过面积设计，如有变化应及时与我司联系。、项目主体建筑施工图设计单位负责向当地各专业设计（供电、给排水、燃气、智能化5 等）单位提供管外综合设计条件图，并负责统筹和协调室外管线工程施工图设计。（包括园林环境室外管线工程施工图设计）

如何快速学会看图纸

图纸，有很多份！系统图，平面图等我们看平面施工图的时候就要结合其他的图纸看！比如图纸中有些我们不知道的图形符号！那我们就要结合图例来看了图片来自：千秋了的百度相册排水给水图的一下图纸标法！室内工程应标注相对标高；室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但应总图专业一致。 2、压力管道应标注中心标高；重力流管道和沟渠宜标注管（沟）内底标高。标高单位以m 计时，可注写到小数点后第二位。

3、标高的标注方法应符合下列规定：（1）平面图中，管道标高应按下图中的方式标注；平面图中的管道标高方法管径的单位应为mm。管径的表达方式应符合下列规定：水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以工程直径DX壁厚表示；无缝钢管、焊接钢管（直缝或螺旋缝）等管材，管径宜以外径DX壁厚表示；钢管、薄壁不锈钢管等管材，管径宜以公称Dw表示；）建筑给水排水塑料管材，管径宜以外径dn表示；钢筋混凝土（或混凝土）管，管径宜以内径d表示；复合管、结构壁塑料管等管材，管径应按产品标准的方法表示；当设计中均采用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。管径的标注方法应符合下列规定：下图中可以看出信息有第一“DN32，是代表32管。DN15代表15管子还可以看出图中的管子离地高等等而图中的JL代表的是什么呢就要查下文档或者图例了！

我这边的文档算蛮全的！ ?

而我们看到的图纸中很多的图形那代表的是什么意思呢？做久水电的人一看就知道！但是如果你不知道或你是新手，没有关系！我们看下图例，而图纸怎么看怎么安装这些呢！我们在水电施工视频教程全套里详细讲解！而我们水电图纸，图纸中的图例大全一书呢！我们的视频里也包括这本图例大全的！这套视频全套总功共包括了17本电子书，和十篇文档！我们看下下面的给排水图例

建筑总图施工图设计步骤和制图规范

1．图纸目录 2.设计说明主要技术经济指标表这些表可列在总平面布置图上。 3.总平面布置图一、城市坐标网、场地建筑坐标网、坐标值二、场地四界的城市坐标和场地建筑坐标（或注尺寸）。三、建筑物、构筑物（人防工程、化粪池等隐蔽工程以虚线表示）定位的场地建筑坐标（或相互关系尺寸）、名称（或编号）、室内标高及层数；四、拆除旧建筑的范围边界、相邻单位的有关建筑物、构筑物的使用性质、耐火等级及层数五、道路、铁路和明沟等的控制点（起点、转折点、终点等）的场地建筑坐标（或相互关系尺寸）和标高、坡向箭头、平曲线要素等；六、指北针、风玫瑰；七、建筑物、构筑物使用编号时，列“建筑物、构筑物名称编号表；八、说明栏内。尺寸单位、比例、城市坐标系统和高程系统的名称、城市坐标网与场地建筑坐标网的相互关系、补充图例、施工图的设计依据等． 4.竖向设计图一、地形等高线和地物；二、场地建筑坐标网、坐标值；三、场地外围的道路、铁路、河渠或地面的关键性标高；四、建筑物、构筑物的名称（或编号）、室内外设计标高(包括铁路专用线设计标高）；五、道路、铁路和明沟的起点、变坡点、转折点和终点等的设计标高（道路在路面中、铁路在轨项、阴沟在沟项和沟底）、纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径、关键性坐标．道路注明单面坡或双面坡；六、挡土墙、护坡或土坡等构筑物的坡顶和坡脚的设计标高。七、用高距0.10-0.50米的设计等高线表示设计地面起伏状况，或用坡向箭头表明设计地面坡向。八、指北针；九、说明栏内。尺寸单位、比例、高程系统的名称、补充图例等；

十、当工程简单，本图与总平面布置图可合并绘制．如路网复杂时，可按上述有关技术条件等内容，单独绘制道路平面图． 5.土方工程图一、地形等高线、原有的主要地形、地物；二、场地建筑坐标网、坐标值；三、场地四界的城市坐标和场地建筑坐标（或注尺寸）；四、设计的主要建筑物、构筑物；五、高距为0.25-1.00米的设计等高线六、20米x 20米或40米X 40米方格网，各方格点的原地面标高、设计标高、填挖高度、填区和挖区间的分界线、各方格土方量、总土方量；七、土方工程平衡表；八、指北针；九、说明栏内。尺寸单位、比例、补充图例、坐标和高程系统名称、弃土和取土地点、运距、施工要求等；十、本图亦可用其他方法表示，但应便于平整场地的施工十一、场地不进行初平时可不出图，但在竖向设计图上须说明土方工程数量。如场地需进行机械或人工初平时，须正式出图． 6.管道综合图一、绘出总平面布置图；二、场地四界的场地建筑坐标（或注尺寸）；三、各管线的平面布置、注明各管线与建筑物、构筑物的距离尺寸和管线的间距尺寸四、场外管线接入点的位置及其城市和场地建筑坐标。五、指北针；六、当管线布置涉及范围少于三个设备专业时，在总平面布置蓝图上绘制草图，不正式出图。如涉及范围在三个或三个以上设备专业时，对干管干线进行平面综合，须正式出图；管线交叉密集的部分地点，适当增加断面图，表明管线与建筑物、构筑物、绿化之间以及合线之间的距离，并注明管道及地沟等的设计标高。七、说明栏内：尺寸单位、比例、补充图例。 7.绿化布置图一、绘出总干面布置图；二、场地四界的场地建筑坐标（或注尺寸）三、植物种类及名称、行距和株距尺寸、群栽位置范围、与建筑物、构筑物、道路或地上管线的距离尺寸、各类植物数量（列表或旁注）；四、建筑小品和美化构筑物的位置、场地建筑坐标（或与建筑物、构筑物的

如何绘制施工图

1 拿到扩初图后的改动与所做的准备打印出总平，了解设计师的设计意图。整体布局和各节点代表什么东西。打印出一张，标出各节点名称，主次干道，园路，消防道，各景点的设计理念由来。相同的节点在其名称中编入标号（景墙1，景墙3……）尺寸是否合理。打印一张总平，写上铺装标号和标记，为铺装意向图，为cad绘制总平铺装做准备。节点，图库等资料的寻找和总结。各节点，小品的体量是否合理。 2 做参照参照如何使用？有什么好处？ 1．要哪些原始资料（建筑施工图一层总平面图，管网，竖向，红线，地下车库范围，建筑效果图，有建筑施工图最好）。 2．自己去搞的原始资料：现场勘察，哪些已经做完的，哪些还没做的，方案设计没注意到的，施工里的，建筑一层等图纸上保留哪些资料：一层的文字说明（商店。。。），楼号，楼层数。 3．观察原始资料经济技术指标比如停车数量等（这个在方案阶段就该注意了）4．道路系统是否合理，消防道首先要闭合，单车道4米，双车道6米，消防车转弯半径12米，小车转弯半径9米（也有消防车9米，小车6米之说，详各地的规范），回车场15*15米（有些城市是18*18米），尽端式道路超过40米要设置回车场。 5．登高面（施救面，扑救面），着火时消防车开进来时用的，一般在建筑出入口一侧，建筑往外5米内的植物不得超过4米，5米到12米内不得有超过0.8米的植物，而且是软质植物，车可以碾过去的。 6．构筑物要把底层平面放进去，屋顶面用虚线。 7．网格图和坐标图的放样基准点、基准轴先移动到（0，0），点。而后al对齐。8．抓出比例，添加文字。 9．绿化区域的Z型线绘制。 3 平面布置图 1．平面布置图给人第一感觉是：图中应直观地告诉施工人员路与景观的大体布置。 2．用虚线明确标出消防道的中心线，用更细的虚线标出次干道的中心线。

建筑工程识图技巧(如何看建筑施工图)

建筑工程识图、审图要点（新手如何看建筑施工图）建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。正立面图一般有三

绘制建筑施工图的步骤和方法

————————————————————————————————作者：————————————————————————————————日期：

绘制建筑施工图的步骤和方法绘制建筑施工图的步骤和方法.rar绘制建筑施工图的步骤和方法.rar绘制建筑施工图的步骤和方法 1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。图样的数量在满足施工要求的条件下以少为好。 2．选择适当的比例。 3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。 4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。建筑施工图画法举例 1．建筑平面图的画法步骤 1）画所有定位轴线，然后画出墙、柱轮廓线。 2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。 3）经检查无误后，擦去多余的图线，按规定线型加深。 4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。最后，在平面图下方写出图名及比例等。

：电系统工程规划 1：弱电系统分析 2：弱电系统设计 3：弱电系统工程实施4：弱电系统工程验收：统工程实施：统工程实施：统工程实施：统工程实施任务3 智能楼宇弱电系统工程实施（第1页共2页下一页）

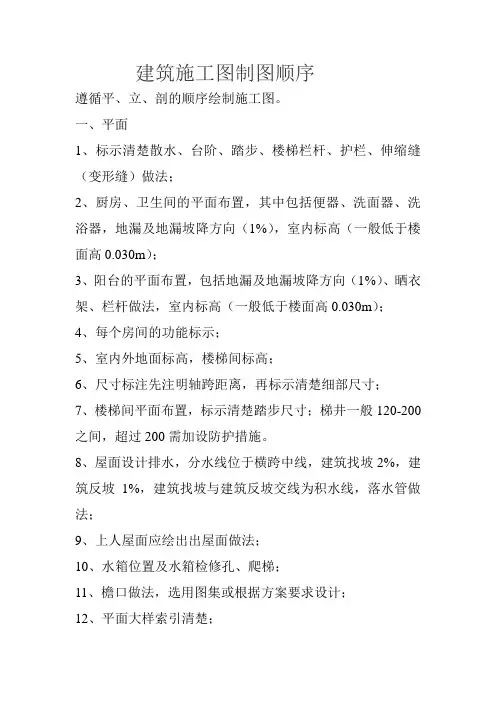

画建筑施工图顺序及方法概要
