九年级物理全册20.2电生磁课后习题(含答案)
第2节电生磁
知能演练提升
能力提升
1.如图所示,通电螺线管周围的小磁针静止时,小磁针指向不正确的是()
A.a
B.b
C.c
D.d
2.如图所示,闭合开关后,A点磁场方向向左的是()
3.
如图所示,当闭合开关S后,通电螺线管Q端附近的小磁针N极转向Q端,则()
A.通电螺线管的Q端为N极,电源a端为正极
B.通电螺线管的Q端为N极,电源a端为负极
C.通电螺线管的Q端为S极,电源a端为正极
D.通电螺线管的Q端为S极,电源a端为负极
4.
(2017·山西中考)小明在一块有机玻璃板上安装了一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后轻敲玻璃板,铁屑的排列如图所示。
下列说法正确的是()
A.图中P、Q两点相比,P点处的磁场较强
B.若只改变螺线管中的电流方向,P、Q两点处的磁场会减弱
C.若只改变螺线管中的电流方向,P、Q两点处的磁场方向会改变
D.若只增大螺线管中的电流,P、Q两点处的磁场方向会改变
5.如图所示,将一根导线弯成圆形,在其里面放置一个小磁针,通电后,小磁针的N极将()
A.向纸里偏转
B.向纸外偏转
C.静止不动
D.无法判断
6.如图所示,两个线圈套在同一玻璃棒上,各自能自由滑动,S闭合时,这两个线圈将会()
A.向左右分开
B.向中间靠拢
C.都静止不动
D.先向左右分开,后向中间靠拢
7.
如图所示,闭合开关使螺线管通电,可以观察到左边弹簧,
右边弹簧。
(均选填“伸长”“缩短”或“不变”)
8.
为了确定标示不清的铅蓄电池的正、负极,某同学将该电池和一螺线管相连,闭合开关S后,小磁针静止时的指向如图所示,由此可以判断a端是通电螺线管的极,c端是铅蓄电池的
极。
9.下图为永磁体A和通电螺线管B之间的磁场分布。
请根据图中磁感线的方向标出永磁体A右端的磁极和螺线管B中电源的“+”“-”极。
10.根据已知的信息,绕制下列四幅图中的螺线管。
★11.
如图所示,将一根直导线放在静止小磁针的正上方,并与小磁针平行。
接通电路后,观察到小磁针偏转。
(1)实验探究的是通电直导线周围是否存在。
(2)改变直导线中的电流方向,小磁针偏转方向也发生改变,表明。
(3)实验中小磁针的作用是。
(4)实验中用到的一种重要科学研究方法是。
A.类比法
B.转换法
C.控制变量法
D.等效替代法
探究创新
★12.科学研究经常需要猜想与假设,合理的猜想与假设不是主观臆测,它总伴随着理性的分析和科学的思考,并有待进一步的实验检验。
(1)19世纪20年代,以塞贝克为代表的科学家已经认识到:温度差会引起电流。
安培考虑到地球自转造成了太阳照射后地球正面与背面的温度差,于是提出如下假设:地球磁场是由绕地球的环形电流引起的。
若规定地磁场N极与S极在地球表面的连线称为“磁子午线”(如图所示),则安培假设中的电流方向应该是()
A.由西向东垂直磁子午线
B.由东向西垂直磁子午线
C.由南向北沿磁子午线
D.由北向南沿磁子午线
(2)和物理学家们一样,在初中物理的科学探究中,我们经常要根据自己的经验和已有的知识进行猜想与假设,对某种物理现象作出试探性的解释。
回顾你的物理学习历程,列举一个自己经历合理猜想并继而通过实验得到成功验证的学习案例,要求写出猜想的内容和依据,并简要说明实验验证的过程。
知能演练·提升
1.D由安培定则可知,通电螺线管的右端为N极,左端为S极。
螺线管周围的磁感线从N极出来回到S极,小磁针N极所指的方向跟磁感线方向一致,所以小磁针d指向错误。
2.C选项A中,由安培定则可知,左侧螺线管下端为N极,右侧螺线管下端也为N极,故由磁感线的特点可知A点磁感线应向上方,故选项A错误;选项B中,由安培定则可知,左侧螺线管上端为N 极,右侧螺线管上端也为N极,则由磁感线的特点可知A点磁感线应向下方,故选项B错误;选项C 中,由安培定则可知,左侧螺线管上端为S极,右侧螺线管上端为N极,则由磁感线的特点可知A点磁感线向左,故选项C正确;选项D中,由安培定则可知,左侧螺线管上端为N极,右侧螺线管上端为S极,则由磁感线的特点可知A点磁感线向右,故选项D错误。
3.C小磁针N极转向Q端,则Q端为螺线管的S极,由安培定则判定出螺线管外面的电流方向向上,故电源a端为正极。
4.C由题图可以看出通电螺线管的磁场和条形磁体的磁场一样,并且可以看到Q点铁屑的分布比P点密集,由此可以确定Q点的磁场比P点强,故A错误;只改变电流方向,则磁场方向发生改变,但通电螺线管的磁场强弱不变,故B错误,C正确;只增大螺线管中的电流,则磁场的强弱发生改变,但磁场方向不变,故D错误。
5.B弯成圆形的导线相当于螺线管的一匝,用右手沿圆形握住,则纸外为螺线管N极,纸里为S 极。
因为小磁针在螺线管内部,所以小磁针的N极向纸外偏转。
6.B利用通电螺线管的磁极的判断方法可知,两个螺线管左端都为N极,右端都为S极。
中间为左端螺线管的S极和右端螺线管的N极,两极相互吸引,所以它们向中间靠拢。
7.解析闭合开关后,左、右两个螺线管都有电流通过,周围都有磁场,左边螺线管吸引铁棒,弹簧伸长;右边螺线管上端为N极,跟条形磁体相排斥,右端的弹簧缩短。
答案伸长缩短
8.解析利用小磁针可判断螺线管的a端为S极,b端为N极;然后利用通电螺线管的磁极的判断方法可判断,电流是由电源的c端流到电源的d端,因此c端为铅蓄电池的正极。
答案 S正
9.解析在磁体周围磁感线都是从磁体的N极出发,回到S极,所以据此可以判断出永磁体A的右端是S极,螺线管B的左端是N极。
再根据安培定则可以判断出螺线管B中的电流流向,则电源的右端是“+”极,左端是“-”极。
答案如图所示
10.解析根据安培定则可以确定螺线管的电流方向,进而确定绕线方法。
答案如图所示
11.解析小磁针偏转,说明小磁针受到了力的作用,通电导体周围存在磁场。
电流方向改变时,小磁针偏转方向也改变,说明电流周围磁场方向与电流方向有关。
磁场看不见、摸不着,利用小磁针的偏转判断通电导体周围是否存在磁场,采用的是转换法。
答案 (1)磁场(2)电流周围的磁场方向与电流方向有关(3)判断电流周围是否存在磁场(4)B
12.解析 (1)由于地磁场的N极在地理的南极附近,利用安培定则,将右手大拇指指向地磁场的N极,则四指弯曲的方向即电流的方向,从而可知地球环形电流的方向是自东向西。
(2)对于科学探究中的猜想与假设要基于一定的事实或依据,而不能无目的地猜想,如探究影响浮力大小的因素时,根据人在死海中可以漂浮,而在普通水中要下沉,由此可以猜想:物体所受浮力大小可能与液体的密度有关;人从浅水区向深水区走的过程中,感觉身体越来越轻,由此可以猜想:物体所受浮力大小可能与物体排开液体的体积有关。
提出猜想后可根据影响因素,采用控制变量法设计实验即可。
第二个问题为开放性的,答案合理、叙述正确即可。
答案 (1)B(2)略。

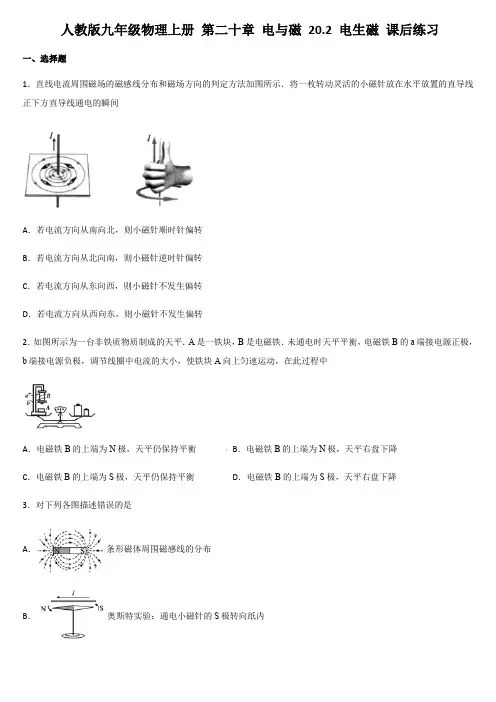

人教版九年级物理全一册册 第二十章 电与磁 20.2 电生磁 课后练习
人教版九年级物理上册第二十章电与磁20.2 电生磁课后练习一、选择题1．直线电流周围磁场的磁感线分布和磁场方向的判定方法加图所示．将一枚转动灵活的小磁针放在水平放置的直导线正下方直导线通电的瞬间A．若电流方向从南向北，则小磁针顺时针偏转B．若电流方向从北向南，则小磁针逆时针偏转C．若电流方向从东向西，则小磁针不发生偏转D．若电流方向从西向东，则小磁针不发生偏转2．如图所示为一台非铁质物质制成的天平．A是一铁块，B是电磁铁．未通电时天平平衡，电磁铁B的a端接电源正极，b端接电源负极，调节线圈中电流的大小，使铁块A向上匀速运动，在此过程中A．电磁铁B的上端为N极，天平仍保持平衡B．电磁铁B的上端为N极，天平右盘下降C．电磁铁B的上端为S极，天平仍保持平衡D．电磁铁B的上端为S极，天平右盘下降3．对下列各图描述错误的是A．条形磁体周围磁感线的分布B．奥斯特实验：通电小磁针的S极转向纸内C．通电螺线管的磁场分布D．地磁场N极与地理北极基本一致4．如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧秤的示数变小，则变阻器接入电路的方式可以是（）A．C接E）D接F B．C接E）B接F C．A接E）D接F D．A接E）B接F5．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（）A．N、N、S、NB．S、N、S、SC．S、S、N、ND．N、S、N、N6．如图所示，其中右侧的“×”表示磁感线且磁感线方向为从外向内穿过纸面.当拉动导体AB在光滑的导轨上向右做切割磁感线运动时，以下现象不可能发生的是（）A．导体AB切割磁感线，产生感应电流，电荷运动方向为从A端到B端B．电磁铁L中产生磁性，上端为N极，吸引铁块使弹簧变长C．导线ef有电流通过，产生磁场，但由于小磁针摆放位置的关系，不会发生明显偏转D．通电线圈abcd在磁场中受到力的作用而转动，其中ab段向外转动7．如图所示，一橡胶圆环经过毛皮摩擦后，绕圆心在纸面内逆时针转动，在圆环的外部与内部有两只可以自由转动的小磁针甲、乙，则A．磁针甲的N极转向纸面外B．磁针甲的S极转向纸面外C．磁针乙的N极转向纸面外D．磁针乙的S极转向纸面外8．如图甲所示的干簧管是一种磁控元件。

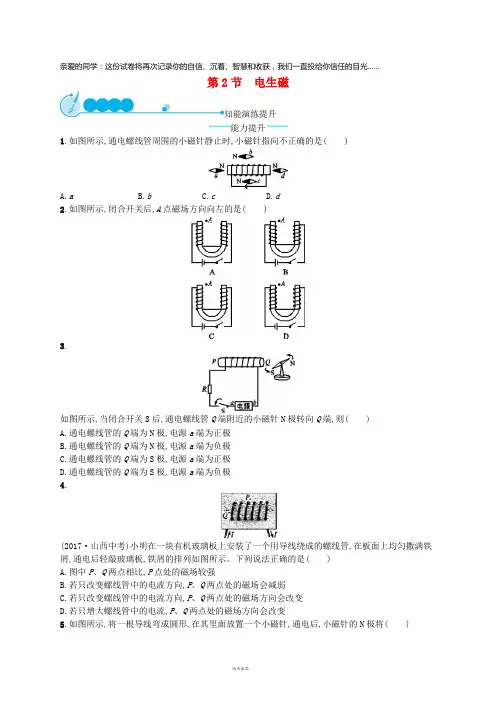

2019九年级物理全册 20.2 电生磁课后习题 (新版)新人教版
亲爱的同学：这份试卷将再次记录你的自信、沉着、智慧和收获，我们一直投给你信任的目光……第2节电生磁知能演练提升能力提升1.如图所示,通电螺线管周围的小磁针静止时,小磁针指向不正确的是()A.aB.bC.cD.d2.如图所示,闭合开关后,A点磁场方向向左的是()3.如图所示,当闭合开关S后,通电螺线管Q端附近的小磁针N极转向Q端,则()A.通电螺线管的Q端为N极,电源a端为正极B.通电螺线管的Q端为N极,电源a端为负极C.通电螺线管的Q端为S极,电源a端为正极D.通电螺线管的Q端为S极,电源a端为负极4.(2017·山西中考)小明在一块有机玻璃板上安装了一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后轻敲玻璃板,铁屑的排列如图所示。
下列说法正确的是()A.图中P、Q两点相比,P点处的磁场较强B.若只改变螺线管中的电流方向,P、Q两点处的磁场会减弱C.若只改变螺线管中的电流方向,P、Q两点处的磁场方向会改变D.若只增大螺线管中的电流,P、Q两点处的磁场方向会改变5.如图所示,将一根导线弯成圆形,在其里面放置一个小磁针,通电后,小磁针的N极将()A.向纸里偏转B.向纸外偏转C.静止不动D.无法判断6.如图所示,两个线圈套在同一玻璃棒上,各自能自由滑动,S闭合时,这两个线圈将会()A.向左右分开B.向中间靠拢C.都静止不动D.先向左右分开,后向中间靠拢7.如图所示,闭合开关使螺线管通电,可以观察到左边弹簧,右边弹簧。
(均选填“伸长”“缩短”或“不变”)8.为了确定标示不清的铅蓄电池的正、负极,某同学将该电池和一螺线管相连,闭合开关S后,小磁针静止时的指向如图所示,由此可以判断a端是通电螺线管的极,c端是铅蓄电池的极。
9.下图为永磁体A和通电螺线管B之间的磁场分布。
请根据图中磁感线的方向标出永磁体A右端的磁极和螺线管B中电源的“+”“-”极。
10.根据已知的信息,绕制下列四幅图中的螺线管。
★11.如图所示,将一根直导线放在静止小磁针的正上方,并与小磁针平行。
人教版九年级物理全一册教材解读与重难点突破20.2电生磁专项练习(附答案)
第二十章电和磁第2节电生磁教材考点梳理一、电流的磁效应1.定义：通电导体周围存在磁场的现象，称为电流的磁效应。
2.奥斯特实验：（1）甲、乙两图：A.现象：通电后，小磁针发生偏转；断电后，小磁针回到原来位置。
B.结论：通电导体周围存在磁场。
（电流磁场）（2）甲、丙两图：A.现象：改变电流方向，小磁针偏转方向与原来相反。
B.结论：电流磁场的方向与电流方向有关。
（3）发现电和磁有联系的第一人：奥斯特。
（4）该实验操作的关键是：A.直导线一定要和小磁针平行放置；B.导线中电流要足够大。
二、通电螺线管的磁场1.什么叫螺线管：把外面涂有绝缘漆的导线缠绕在圆筒上，就做成了螺线管（也叫线圈）。
2.通电螺线管的磁场特点：通电螺线管周围的磁场和条形磁铁的磁场相似。
其两端相当于条形磁铁的两个磁极。
3.通电螺线管的磁极：（1）其两端的极性跟电流方向有关。
（2）电流方向与磁极间的关系可由安培定则来判断。
三、安培定则1.内容：用右手握住螺线管，让弯曲的四指指向螺线管中电流的方向，大拇指所指的方向就是通电螺线管的N极。
▲敲桌子：“一手两向”2.应用：（1）已知螺线管中电流方向，判断N、S极。
（2）已知螺线管N、S极，判断电流方向。
（3）已知螺线管电流方向和N、S极，给螺线管绕线。
重难点突破1、小丽同学利用如图所示的装置研究磁和电的关系,请仔细观察图中的装置、操作和现象,然后归纳出初步结论。
比较甲、乙两图可知:__________;比较甲、丙两图可知:__________,这种现象叫做__________现象。
2、在一块有机玻璃板上,安装一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后铁屑的分布如图所示。
图中A、B两点相比, ________点磁场较强。
实验中________(填“能”或“不能”)用铜屑代替铁屑显示磁场分布。
3、根据图中标出的通电螺线管的磁感线方向可知：通电螺线管的右端为______极，小磁针的右端为______（以上两空填“N”或“S”）极。
九年级物理20.2电生磁 同步练习及答案
一、挖空题之阳早格格创做1．奥斯特真验标明，通电导线周围存留，道明白电战磁之间是相互的．2．通电螺线管中部的磁场战形磁体中部的磁场一般，它的二端分别是_____极战_____极．当改变螺线管中的电流目标时，螺线管的二磁极________.3．小丽共教利用如图所示的拆置钻研磁战电的关系，请小心瞅察图中的拆置、支配战局面，而后归纳出收端论断．比较甲、乙二图可知：；比较甲、丙二图可知：．4．如图，当启关关合后，通电螺线管边的小磁针按如图所示目标3题偏偏转，则通电螺线管的a端为极，电源的d端为极；当图中滑片P背左移动历程中，通电螺线管的磁性将（选挖：“巩固”、“减强”大概“稳定”）.5．如图所示，通电螺线管附近的小磁针处于停行状态，则螺线管A 端4题5题是________极，电源的D端是________极．二、采用题6．下列四位科教家皆对于物理教的死少干出了卓越的孝敬，其中最先创造电流磁效力的科教家是( )7．如图所示，A是一根锰铜丝造成的硬量弹簧，B是火银槽，槽内衰有火银，A的上端通过交线柱与电源贯串，A的下端恰佳与火银表面交触，启关S关适时爆收的局面是：（）A．弹簧伸少，灯持绝收光B．弹簧上下振荡，灯忽明忽灭C．弹簧收缩，灯燃烧D．弹簧停行不动，灯持绝收光8．下列四个例子中，采与相共的物理钻研要领的是( ) (1)根据电流所爆收的效力认识电流 (2)钻研电流时把它比做火流(3)根据磁铁爆收的效率去认识磁场 (4)利用磁感线去形貌磁场A．(1)与(2) B．(1)与(3) C．(3)与(4) D．(2)与(4)9．下列道法过失的是（）A．螺线管周围一定存留磁场B．安培定则是用去判决电流目标与磁极目标的C．知讲通电螺线管的北北极便可推断出电流的目标D．通电螺线管的磁极不妨对于调10. 下列各图中，小磁针停行时N极指背精确的是（）11．1820年，安培正在科教院的例会上干了一个小真验，引起了到会科教家的兴趣．如图，把螺线管沿物品目标火仄悬挂起去，而后给导线通电，会爆收的局面是 ( ) A．通电螺线管仍脆持本位子停行B．通电螺线管转化，曲至A指背北，B指背北C．通电螺线管转化，曲至A指背北，B指背北D．通电螺线管能正在任性位子停行12．如图所示，弹簧下吊一齐硬铁，下端有一个戴铁心的螺线管，R是滑动变阻器，如果将滑片P背左端移动大概者抽出铁心，则弹簧少度的变更应分别是 ( )A．伸少、伸少 B．收缩、收缩C．伸少、收缩 D．收缩、伸少13．如图所示，当启关关合后，二通电螺线管会 ( ) A．相吸 B．相斥C．先吸引，后排斥 D．先排斥，后吸引14. 如图，小磁针停行后指背精确的是（）15．如图，根据通电螺线管周围的磁感线分散，可决定磁极甲、乙、丙、丁的极性依次是（ ）A ． N 、N 、S 、NB ． S 、N 、S 、SC ． S 、S 、N 、ND ． N 、S 、N 、N16. 图中的二个线圈，套正在光润的玻璃管上，导线柔硬，不妨自由滑动，S 关合后（ ）A ．二线圈安排分启B ．二线圈背中间靠拢C ．二线圈停行不动D ．二线圈先安排分启，而后背中间靠拢17. 法国科教家阿我贝·费我战德国科教家彼得·格林贝13题11题12题 15题 16题 17题格我由于巨磁电阻(GMR)效力而枯获2007年诺贝我物理教奖．如图是钻研巨磁电阻个性的本理示企图，真验创造，正在关合启关S1、S2且滑片P背左滑动的历程中，指示灯明隐变暗，下列道法精确的是（）A．电磁铁的左端为N极B．流过灯泡的电流删大C．巨磁电阻的阻值随磁场的减强而明隐减小D．巨磁电阻的阻值与磁场的强强不关系三、做图题18.标出图中通电螺线管的N、S极.19.正在图(a)中,停行的小磁针乌端是N极,请绘出螺旋管的绕法;图(b)中,根据电磁铁的N、S极,推断电源的正、背极.20.请18题19题正在图中标出小磁针a停行时的N、S极．21. 正在图中，根据关合启关后小磁针N极停行时的指背，标出电源的正背极，并用箭头标出磁感线的目标．一、挖空题1. 磁20题 21题场通联2. 条 N S 对于调3. 通电导体周围存留磁场电流的磁场目标是由电流目标决断的4. N 背减强5. S 正二、采用题6 7 8 9 10 11 12 13 14 15 16 17C B B A A B C B CD A A三、做图题。

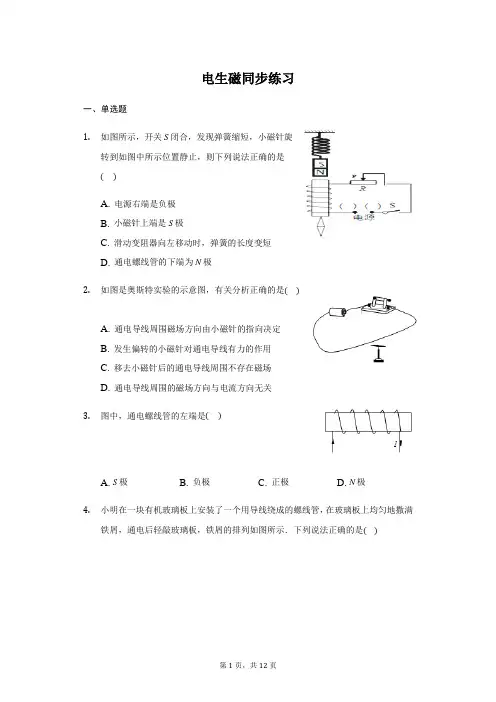

人教版 九年级 全一册 20.2 电生磁 同步练习(带答案)
