广东某蛋鸡场5万只鸡舍设计图
现代化鸡舍建造方案现代化养鸡场设计图
现代化鸡舍建造方案现代化养鸡场设计图随着蛋鸡养殖市场竞争的日益激烈和农户现代化意识的逐渐提高，规模效应和成本效应越来越成为制约养殖户发展的主要阻力，面临的问题主要集中在小规模、高成本和低效益三大方面。
近年来，越来越多的养殖户开始寻求多方经济资源，用融资、合资、独资等方式筹备大量资金，向标准化、规模化饲养模式转移，相继出现了饲养10万只、20万只、50万只等大规模的蛋鸡养殖生产企业。
一、适合的养殖农户群体（企业）适合于有5年以上蛋鸡养殖经验，有很强的经济基础，技术、管理能力和市场意识较强的养殖农户或企业，推荐饲养规模为10万只以上。
二、鸡场建设的基本规划1、场址选择：避开养殖密集区，水质较好。
2、饲养模式：“育雏育成”和“产蛋”两阶段笼养。
3、鸡舍建筑：推荐每栋鸡舍1.5-2万只饲养规模，采用密闭式鸡舍，四列三层阶梯式饲养，水泥地面，墙面白水泥批白，自动化饮水、喂料、通风、清粪等。
三、规模化饲养鸡场建设（以10万只饲养规模为例）（1）鸡场总体布局1、总体原则：从便于防疫和组织生产考虑。
场区的分区布局为生产区、办公区、生活区、辅助生产区、污粪处理区等区域。
2、排列原则：按主导风向，地势高低及水流方向依次为生活区、办公区、辅助生产区、生产区和污粪处理区。
如地势与风向不一致时，则以主导风向为主。
（2）鸡场内布局总体规划：要综合考虑鸡舍朝向、鸡舍间距、道路、排污、防火、防疫等方面的因素。
10万只规模化鸡场推荐设计：推荐采用6栋单列或双列鸡舍排列，单栋鸡舍为1.6万只密闭式鸡舍，采用四列四过道三层阶梯式笼养，安装风机、水帘，通风小窗，采用机械清粪、机械喂料和自动光照、自动饮水系统。
1、单栋鸡舍朝向：采用东西走向或南偏东（或西）15度左右，利于提高冬季舍温和避免夏季太阳辐射，利用主导风向，改善鸡舍通风条件为原则。
2、鸡舍间距：单列鸡舍和双列鸡舍两种类型。
鸡舍间距，育雏育成舍10-20米，蛋鸡舍10-15米。
3、鸡场道路：鸡场道路分净道和污道两种，净道作为场内运输饲料、鸡群和鸡蛋之用；污道用于运输粪便、死鸡和病鸡。

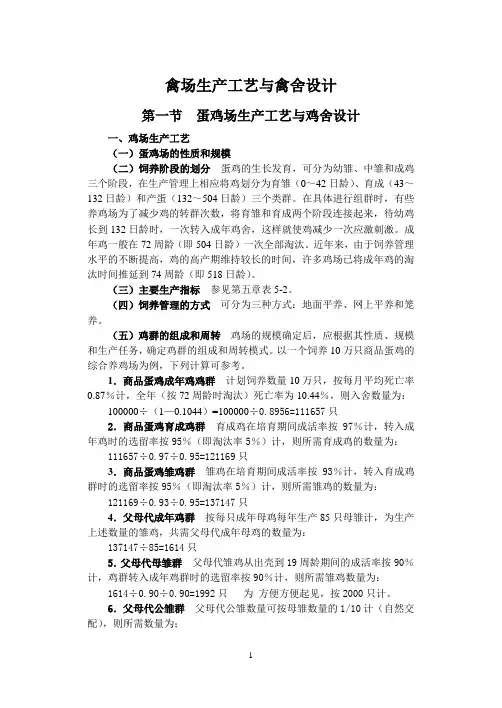

禽场生产工艺与禽舍设计
禽场生产工艺与禽舍设计第一节蛋鸡场生产工艺与鸡舍设计一、鸡场生产工艺（一）蛋鸡场的性质和规模（二）饲养阶段的划分蛋鸡的生长发育，可分为幼雏、中雏和成鸡三个阶段，在生产管理上相应将鸡划分为育雏（0～42日龄）、育成（43～132日龄）和产蛋（132～504日龄）三个类群。
在具体进行组群时，有些养鸡场为了减少鸡的转群次数，将育雏和育成两个阶段连接起来，待幼鸡长到132日龄时，一次转入成年鸡舍，这样就使鸡减少一次应激刺激。
成年鸡一般在72周龄（即504日龄）一次全部淘汰。
近年来，由于饲养管理水平的不断提高，鸡的高产期维持较长的时间，许多鸡场已将成年鸡的淘汰时间推延到74周龄（即518日龄）。
（三）主要生产指标参见第五章表5-2。
（四）饲养管理的方式可分为三种方式：地面平养、网上平养和笼养。
（五）鸡群的组成和周转鸡场的规模确定后，应根据其性质、规模和生产任务，确定鸡群的组成和周转模式。
以一个饲养10万只商品蛋鸡的综合养鸡场为例，下列计算可参考。
1．商品蛋鸡成年鸡鸡群计划饲养数量10万只，按每月平均死亡率0.87％计，全年（按72周龄时淘汰）死亡率为10.44％，则入舍数量为：100000÷（1—0.1044）=100000÷0.8956=111657只2．商品蛋鸡育成鸡群育成鸡在培育期间成活率按97％计，转入成年鸡时的选留率按95％（即淘汰率5％）计，则所需育成鸡的数量为：111657÷0.97÷0.95=121169只3．商品蛋鸡雏鸡群雏鸡在培育期间成活率按93％计，转入育成鸡群时的选留率按95％（即淘汰率5％）计，则所需雏鸡的数量为：121169÷0.93÷0.95=137147只4．父母代成年鸡群按每只成年母鸡每年生产85只母雏计，为生产上述数量的雏鸡，共需父母代成年母鸡的数量为：137147÷85=1614只5．父母代母雏群父母代雏鸡从出壳到19周龄期间的成活率按90％计，鸡群转入成年鸡群时的选留率按90％计，则所需雏鸡数量为：1614÷0.90÷0.90=1992只为方便方便起见，按2000只计。
蛋鸡标准化养殖场建设规范
蛋鸡标准化养殖场建设规范本规范规定了蛋鸡养殖场建设的选址、规划布局、鸡舍建筑、配套设施及环境保护的技术要求。
本规范适用于新建、改（扩）建的蛋鸡场。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款，其最新版本适用范围于本规范。
NY/T 5038 无公害食品家禽养殖生产管理规范GB/ T 18407.3 农产品安全质量无公害畜禽产地环境要求NY/T 388 畜禽场环境质量标准NY 5027 无公害食品畜禽饮用水水质NY/T 1168 畜禽粪便无害化处理技术规范GB18596 畜禽养殖业污染物排放标准NY/T 1334 畜禽粪便安全使用准则NY/T 1596 畜禽养殖场质量管理体系建设通则中华人民共和国畜牧法中华人民共和国动物防疫法3 场址选择3。
1 选择场址应符合本地区农牧业生产发展的总体规划、土地利用发展规划、城乡建设发展规划和环境保护发展规划的要求，不得建在自然环境污染严重的地区。
3。
2 选择地势高燥、交通便利、水电供应可靠、便于排污、隔离条件好的地方建场.3。
3鸡场应位于居民区当地常年主风向下风处，畜禽屠宰场、交易市场的上风向。
鸡场距离动物隔离场所、无害化处理场所3000 米以上；距离城镇居民区、文化教育科研等人中集中区域及公路、铁路等主要交通干线1000 米以上；距离生活饮用水源地、动物屠宰加工场所、动物和动物产品集贸市场500米以上。
3.4 禁止在生活饮用水水源保护区、风景名胜区、自然保护区、旅游区和环境污染的地方建场。
3。
5水源充足，水质应符合畜禽饮用水标准要求。
4 场区布局4.1 场区周围设有围墙或绿化隔离带。
4.2 蛋鸡场应严格执行生产区与行政管理区、生活区相隔离的原则，净道、污道分开，互不交叉，并设隔离区，另设病害肉尸体及其产品无害化处理区。
管理区、生活区设在上风向,病害肉尸体及其产品无害化处理区设在下风向.4.3 生产区下风处应设有鸡粪堆放池和污水沉淀池。
4。
畜禽圈舍设计方案--家禽
一、年出栏5000只商品肉鸡圈舍建设方案草图说明1、存栏肉鸡1700只，生产周期90天；2、鸡舍为砖木结构，建筑高度4.2米，建筑面积230.5平面米；3、育雏育成及产蛋舍均采用三列四走道设计，三层笼养，建筑层数为一层，4、结合我省新农村建设示范片农民新居建设需求，进行规划设计；5、鸡舍墙用水泥砂浆抹平，并对内墙1.2米以上及外墙喷白色涂料；6、鸡舍内地面可用水泥砂浆、标砖或石板等，需保持地面平整；7、门窗见门窗表；8、室外附属工程：散水宽度500，坡度5%；排污暗沟宽度500，排水坡度1%；雨水沟宽度200，坡度0.5%；9、紧邻鸡舍应配套建立蓄水池，沼气等附属设施，并做好沼气和沼液的综合利用，保持新农村的良好村容村貌，池容分别为2立方米和30立方米；10、鸡舍和农民居住地间距至少5米，做到人畜分离；11、舍内应应配置照明灯。
L1：育雏笼；L2育成笼育雏笼1~50日龄在育雏笼内饲养，1~30日龄饲养密度为50~55只/平方米，每组育雏笼可饲养240只，30~50日龄饲养密度为25~40只/平方米，每组育雏笼可饲养140只，存栏1700商品肉鸡需要育雏笼13组。
育成笼笼养肉鸡50日龄到出栏在育成笼内饲养，饲养密度为25~30只/平方米，每组育成笼可饲养肉鸡90只。
存栏1700只商品肉鸡需要育成笼19组。
当肉雏鸡达到50日龄后，农户也可采取放养的方式进行养殖，放养的密度是500~800只/亩，放养期间，鸡息于临时搭建的简易大棚，密度为2~5只，具体情况根据气候以及季节进行调整。
应该注意的是同一块林地不能长期放养，最好预备有轮牧区。
二、存栏2250只商品蛋鸡圈舍建设方案草图说明1、存栏蛋鸡2250只，生产周期540天；2、鸡舍为砖木结构，建筑高度4.2米，建筑面积306平面米；3、育雏育成及产蛋舍均采用三列四走道设计，三层笼养，建筑层数为一层，4、结合我省新农村建设示范片农民新居建设需求，进行规划设计；5、鸡舍墙用水泥砂浆抹平，并对内墙1.2米以上及外墙喷白色涂料；6、鸡舍内地面可用水泥砂浆、标砖或石板等，需保持地面平整；7、门窗见门窗表；8、室外附属工程：散水宽度500，坡度5%；排污暗沟宽度500，排水坡度1%；雨水沟宽度200，坡度0.5%；9、紧邻鸡舍应配套建立蓄水池，沼气等附属设施，并做好沼气和沼液的综合利用，保持新农村的良好村容村貌，池容分别为2立方米和30立方米；10、鸡舍和农民居住地间距至少5米，做到人畜分离；11、舍内应应配置照明灯。
种鸡场的修建示图
种鸡场的布局与修建示图1：根据当地的风向以及与周围居民区位置的情况来决定整个鸡场的布局，有多种布局供选择；（图1为参考图）（注：图1中发电机室旁边可建孵化室，有条件的最好另选一地单独建；育雏室最好建在成鸡舍的上风位;）2：修建中必须严格划分出污道与净道，并规划出生产区、生活区、办公区、粪污处理区、其他区域；这样有利疾病防控，同时有利于生产管理；(如上图1所示)3：鸡舍修建最好采用目前比较流行同时效果较好的全封闭鸡舍，有关鸡舍的修建及相关图片如下:（1）:鸡舍建设的基本规划：场址选择：避开养殖密集区，水质较好；（2）：饲养模式：育雏、育成产蛋两阶段笼养；（3）：鸡舍建筑推荐采用密闭式鸡舍，四列三层阶梯式饲养，水泥地面，墙面双面水泥批白，自动饮水、通风、机械喂料、清粪等。
4：鸡舍（以1万套青脚种鸡为例）具体建设及设备选型:1）:标准化鸡舍建筑设计鸡舍四列三层五过道,实际笼位12672只,鸡舍建筑面积为1168平方米(包括操作间和宿舍)2）:鸡舍长92米,其中有过道及各项数据见图1\2\3所示.3）：最好选择机械化程度较高的设备进行安装，可有效降低成本；标准化鸡舍土建1：地基土层以下，基础深0.5米,拍底,混凝土垫层,砼C15，基础做砂浆，基础彻砖；2：墙体厚度可用12墙即可；3：屋顶采用彩钢结构，具体要求（略）部分数据见下图所示；（图4、5、6）4）：鸡场其他辅助设施：A：鸡场中应保持足够的水源，应打三至四口深机械井，深度不能低于40米；规模化鸡场必须在大门口设车辆消毒池，消毒池长度应为一般货车的1.5倍长，深度以能淹没汽车轮的1/3（12—15公分）为宜，各生产区及场所门口处应设立消毒池；场区大门行人进出通道应设立喷雾消毒室和紫外线消毒设备；B:鸡场中应注意修建大排水沟渠，一旦出现险情，能及时处理；（图7）C：鸡场中应充分考虑用电量，应根据情况必备一台至少80—100KV 的发电机；（图8）。

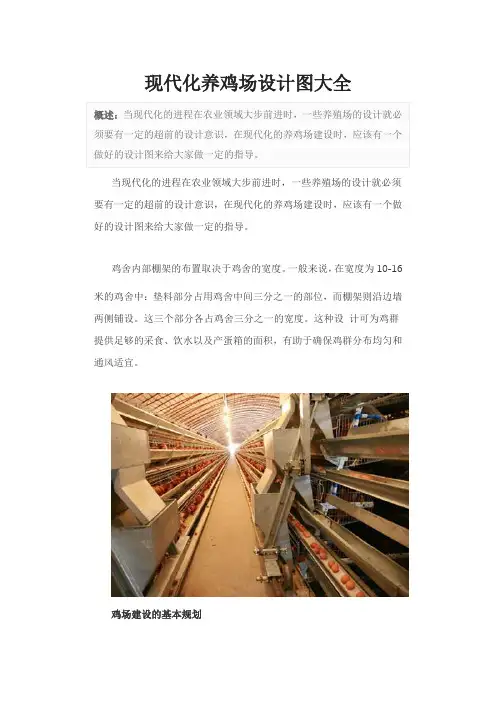

现代化养鸡场设计图大全
现代化养鸡场设计图大全当现代化的进程在农业领域大步前进时，一些养殖场的设计就必须要有一定的超前的设计意识，在现代化的养鸡场建设时，应该有一个做好的设计图来给大家做一定的指导。
鸡舍内部棚架的布置取决于鸡舍的宽度。
一般来说，在宽度为10-16米的鸡舍中：垫料部分占用鸡舍中间三分之一的部位，而棚架则沿边墙两侧铺设。
这三个部分各占鸡舍三分之一的宽度。
这种设计可为鸡群提供足够的采食、饮水以及产蛋箱的面积，有助于确保鸡群分布均匀和通风适宜。
鸡场建设的基本规划1、场址选择：避开养殖密集区，水质较好。
2、饲养模式：“育雏育成”和“产蛋”两阶段笼养。
3、鸡舍建筑：推荐每栋鸡舍1.5-2万只饲养规模，采用密闭式鸡舍，四列三层阶梯式饲养，水泥地面，墙面白水泥批白，自动化饮水、喂料、通风、清粪等。
三、规模化饲养鸡场建设(以10万只饲养规模为例)(一)鸡场总体布局1、总体原则：从便于防疫和组织生产考虑。
场区的分区布局为生产区、办公区、生活区、辅助生产区、污粪处理区等区域。
2、排列原则：按主导风向，地势高低及水流方向依次为生活区、办公区、辅助生产区、生产区和污粪处理区。
如地势与风向不一致时，则以主导风向为主。
鸡场内布局总体规划：要综合考虑鸡舍朝向、鸡舍间距、道路、排污、防火、防疫等方面的因素。
10万只规模化鸡场推荐设计：推荐采用6栋单列或双列鸡舍排列，单栋鸡舍为1.6万只密闭式鸡舍，采用四列四过道三层阶梯式笼养，安装风机、水帘，通风小窗，采用机械清粪、机械喂料和自动光照、自动饮水系统。
具体鸡舍建设，参考公司提供的《中等饲养规模阶段(存栏1-5万只)》中，1.6万只标准化鸡舍的建设。
1、单栋鸡舍朝向：采用东西走向或南偏东(或西)15度左右，利于提高冬季舍温和避免夏季太阳辐射，利用主导风向，改善鸡舍通风条件为原则。
2、鸡舍间距：单列鸡舍和双列鸡舍两种类型。
鸡舍间距，育雏育成舍10-20米，蛋鸡舍10-15米。
3、鸡场道路：鸡场道路分净道和污道两种，净道作为场内运输饲料、鸡群和鸡蛋之用;污道用于运输粪便、死鸡和病鸡。
蛋鸡养殖场鸡舍钢结构工程施工组织设计方案
蛋鸡养殖场鸡舍钢结构工程施工组织设计方案目录一、前言 (2)1.1 编制目的 (3)1.2 编制依据 (3)1.3 工程概况 (4)二、施工准备 (5)2.1 施工人员组织 (6)2.2 施工材料准备 (7)2.3 施工设备选择 (8)2.4 施工技术准备 (9)三、鸡舍钢结构制作与安装 (10)3.1 钢结构制作 (12)3.1.1 制作工艺流程 (13)3.1.2 制作质量控制 (14)3.2 鸡舍钢结构安装 (15)3.2.1 安装工艺流程 (16)3.2.2 安装质量控制 (16)四、鸡舍钢结构维护与保养 (18)4.1 维护保养计划 (19)4.2 维护保养内容 (20)4.3 维护保养实施 (21)五、施工进度计划与控制 (22)5.1 施工进度计划制定 (23)5.2 施工进度控制措施 (24)六、施工现场管理 (26)6.1 施工现场布置与管理 (27)6.2 施工现场安全与防护 (28)6.3 施工现场环境保护 (30)七、施工质量管理与验收 (32)7.1 施工质量管理方法 (33)7.2 施工质量验收标准 (34)八、施工风险管理与应急预案 (36)8.1 施工风险评估 (37)8.2 应急预案制定 (39)8.3 应急预案演练 (40)一、前言随着畜牧业对现代化养殖模式的需求增长，蛋鸡养殖行业面临着转型升级的压力和挑战。
在此背景下，本工程旨在通过建设钢结构鸡舍，提升蛋鸡养殖场的生产效率和经济效益。
本方案以实用性和高效性为原则，注重工程建设的科学规划与设计，确保施工过程中的安全与质量，以期达到提高养殖环境、降低运营成本、提高经济效益等多重目标。
本次钢结构鸡舍工程的设计和施工，将充分考虑现代养殖业的实际需求和发展趋势，积极引进新技术、新工艺和新材料，力求在保障工程质量的前提下，提高施工效率，缩短建设周期。
本方案将严格执行国家相关法规和标准，确保工程建设的合法性和规范性。
通过本方案的实施，将为蛋鸡养殖行业树立一个现代化、标准化的典范，为类似工程建设提供有益的参考和借鉴。
畜牧场规划设计—畜舍设计与建造(牧场环境调控课件)
总之，要做到合理、经济。 2、畜舍设计内容 ● 建筑设计：畜舍类型、结构类型、各部分尺 寸、材料，做建筑施工图 ● 技术设计：排水、采暖、通风、电气等，做 设备施工图
二、畜舍内部设计
畜舍内部设计关系到建筑面积、造价、施工、 舍内
小气候。设计内容主要有：畜栏、笼具、通道、粪尿 沟、排水沟、饲槽、饮水器、人工照明。 1、畜舍的平面设计 （1）畜栏或笼具的布置 ● 确定排列方式：一般纵向排列，分为单 、双、多列 ● 确定畜栏宽度、长度
青年牛舍立面图
四、剖面图
表示畜舍的内部结构，构造形式及内部设施和设备的 高度、尺寸等。（如下图）
青年牛舍剖面图（单位：cm）
任务三 畜舍设计与建造
——畜舍内部设计 一、畜舍设计的概述
畜舍设计是根据畜牧场生产工艺的要求，制定出 畜舍建设的蓝图，包括建筑设计和技术设计。
1、畜舍设计原则 ● 根据当地气候特点和生产要求选择畜舍类型和构 造方案，保证畜舍有良好的小气候环境，并保持干燥。
100~120
清粪、管理
（3）粪尿沟或排水沟及清粪设施的布置 应在畜床后端或漏缝板下、笼下设粪尿沟，宽度为
60cm左右或根据漏缝板宽度确定。 （4）畜舍附属房间的设置 附属房间主要有：饲料间、草棚、值班室、集蛋间、 消毒间，制冷间，地磅室，位置由需要而定,尺寸根 据用途而定。
2、畜舍的剖面设计
畜舍的剖面设计主要是确定畜舍各部、各种构配件、设 备和设施的高度尺寸，并绘出剖面图和立面图。 （1）畜舍高度 ● 寒冷地区2.2~2.7m为宜，炎热地区2.7~3.3m为宜。 ● 比舍外地面高20～30㎝，畜舍大门前应设置坡道 （≤15%），不能设置台阶 ● 畜床部位坡度2%～3%，以防畜床积水潮湿 （2）饮水器高度
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广东某蛋鸡场5万只鸡舍设计图
1、该鸡场设计为四层五列5万只单栋鸡舍
2、使用45mm*60mm*5门/组的笼具（如下图），每组笼宽1.2米，长2.225米
3、每组分两面，四层（如图），每组宽1.653米，高3.275米
4、鸡舍设计为：每列共计36组笼，共5列，故鸡舍宽15米
鸡舍共设计36组笼具36组*2.225米=81米（含安装缝隙），前面预留3米，机头3米，后面预留2米，输粪设备2米，鸡舍长共计91米。
5、该鸡舍设计的满栏的计算为：
若每笼装6只则：6只/笼*5门笼/组*4层*2面*36组/列*5列=43200只
若每笼装7只则：7只/笼*5门笼/组*4层*2面*36组/列*5列=50400只
若设计为五层五列，每笼装6只，则：6只*5门*5层*2面*36组*5列=54000只
或每笼装6只，增加到42组笼，则：6*5*4*2*42*5=50400只，则鸡舍宽度不变，长度增加6*2.225=13米，鸡舍共计105米。
6、水帘风机设计（如下图）
水帘可设计为三片水帘，一片主水帘14m*3m=42平方
两个侧水帘22m*2m*2=88平，合计132平方
7、设计沿窗每侧36个，共计72个。
8、风机设计
可设计主风机18个，1.4*1.4风机
另可根据需求设计侧风机每侧4个共计8个，1.2*1.2m
10、鸡舍投资预测：
鸡笼5万*28=140万，
棚舍1500*300=45万
合计185万。
以上设计及预测均为粗算，具体还需设备厂商给出更为准确的数据不足之处，敬请批评和指正。
