浆砌石排水沟施工知识讲解
浆砌片石排水沟施工方案
浆砌片石排水沟施工方案
背景介绍
在城市建设和农村改造中，排水沟的施工至关重要。
浆砌片石排水沟是一种常用的排水设施，具有良好的排水效果和美观的外观，被广泛应用于道路、农田和生活区等不同场所。
本文将介绍浆砌片石排水沟的施工方案，包括材料准备、施工步骤和施工注意事项。
材料准备
1.片石：选择质地坚硬、表面平整的石材，一般选用花岗岩或砂岩。
2.砂浆：采用水泥、砂子和水按照一定比例混合制备而成的砂浆。
3.水泥：选用普通硅酸盐水泥。
4.水：清洁的自来水。
施工步骤
1.清理施工区域：清除杂物、平整地面，确保排水沟的稳固和通畅。
2.划线定位：根据设计要求，在施工区域进行划线定位，确定排水沟的
位置和形状。
3.浇筑碎石层：在排水沟位置上浇筑一层碎石，厚度约为10厘米，用
来增强排水沟的承重能力。
4.铺设片石：将清洁的片石按照设计要求依次铺设在碎石层上，保证排
水沟的整齐美观。
5.浇注砂浆：在铺设好的片石之间和周围浇注砂浆，填满缝隙，增强排
水沟的固定性和密封性。
6.养护：等待砂浆充分干燥后进行定型，保持排水沟干燥，并做好后续
的维护工作。
施工注意事项
1.施工操作要规范，保证排水沟的整体美观和稳固性。
2.严格按照设计要求进行施工，确保排水沟的功能和性能。
3.施工过程中要保持施工区域的整洁，避免杂物造成影响。
4.施工期间要注意安全，佩戴劳动防护用品，避免发生意外伤害。
通过以上施工方案，浆砌片石排水沟可以在不同场所得到快速、高效的施工，提高排水效果，美化环境，为城市建设和农村改造提供有效的排水解决方案。
浆砌石排水沟施工方案
浆砌石排水沟施工方案1. 引言排水沟在道路、建筑物和其他工程项目中起着非常重要的作用，能够有效地排除地表积水，保持工程区域的干燥。
浆砌石排水沟是一种常见的排水方式，它结构简单、施工方便，并且具有良好的排水性能。
本文将介绍浆砌石排水沟的施工方案。
2. 施工前准备工作在进行浆砌石排水沟施工之前，需进行以下准备工作：2.1 设计根据工程需要，确定排水沟的尺寸、长度和位置。
考虑到排水效果和施工便利性，排水沟的距离和坡度应合理设计。
2.2 材料准备准备浆砌石施工所需的材料，包括水泥、砂子、碎石等。
2.3 施工工具准备准备施工所需的工具，如锤子、刷子、水平仪、测量工具等。
2.4 施工人员培训对施工人员进行必要的培训，使其熟悉施工操作流程，并掌握相关的安全措施。
3. 施工步骤3.1 准备施工现场清理施工区域，确保施工现场的平整和清洁。
3.2 整理基底在施工区域内挖掘出合适大小的沟槽，清除杂物和泥土。
根据设计要求，调整沟槽的形状和坡度，并用水平仪检查沟槽的平整度。
3.3 浇筑底部砂浆层在沟槽底部铺设适量的砂浆，以提高石块的稳定性和排水效果。
砂浆层的厚度应在设计要求范围内，并用水平仪检查其平整度。
3.4 浆砌石施工将预先准备好的浆砌石依次放置在砂浆层上，注意石块的间距和排列方式。
使用锤子和刷子调整石块的位置和高度，使其与设计要求相符。
施工过程中需注意工艺的合理性和测量的准确性。
3.5 石缝填充待浆砌石完成后，用适量的砂浆填充石缝，以增加排水沟的密实性和稳定性。
填充后使用刷子或者铲子将砂浆均匀地抹平，并按设计要求进行修整。
3.6 指定处理根据需要，对浆砌石排水沟进行指定处理，如喷涂防水剂、涂刷防腐漆等。
3.7 验收检查施工完成后，进行验收检查。
检查排水沟的平整度、密实性、排水效果等，确保其符合设计要求。
4. 施工安全注意事项在进行浆砌石排水沟施工过程中，要注意以下安全事项：•确保施工现场的通风良好；•合理规划施工流程，避免塌方和坍塌事故的发生；•使用个人防护装备，如安全帽、手套、防护鞋等；•注意操作工具时的安全性，避免伤人；•注意作业时的姿势和站立位置，避免因姿势不当导致的身体不适。
浆砌片石排水沟施工方法(完整已排版)
浆砌石排水沟
1、施工准备
1）排水沟施工前，用推土机将坡脚水沟土推平压实，并且确保宽度,以利于沟底中心桩的放样及沟底开挖深度的确定。
2）砂砾及片石经过试验检测合格后再用于排水工程中。
进场砂石料、水泥场地硬化后分堆存放.
2、施工方法
2.1施工放样
用水准仪测量推土机平整压实后的地面标高，根据该地面标高计算须下挖的深度，用全站仪放样出水沟的中心桩，每10m一个并将沟底中心线撒出，将中心桩引出水沟开挖范围以外，方可开挖。
2.2边沟及排水沟开挖
根据水沟中心线及边沟排水沟的尺寸用挖掘机开挖，开挖时注意根据开挖的深度，计算挖方工程量，甩在水沟以外或者用车拉走，当计算土方数量不够时须拉土回填压实。
开挖的过程中注意控制好沟底高程，严禁超挖回填土或砂砾。
开挖完成后应及时除掉表面及沟底松散浮土。
2.3砂砾垫层回填
回填前及时恢复沟底中心线，沟底尺寸及标高经监理检验合格后用小推车配合人工回填砂砾。
回填的砂砾标高及厚度应符合规范要求，表面平整密实。
梯形水沟斜坡面砂砾一定要均匀，且夯实平整,不得有集料窝现象。
2.4片石砌筑
施工边沟前碎落台以外的路基挖方边坡应及时修整平整，当为膨胀性土时及时作浆砌护坡封闭土，浆砌边沟的砂浆应饱满密实,和易性好,片石分层砌筑,坐浆饱满,勾缝平顺。

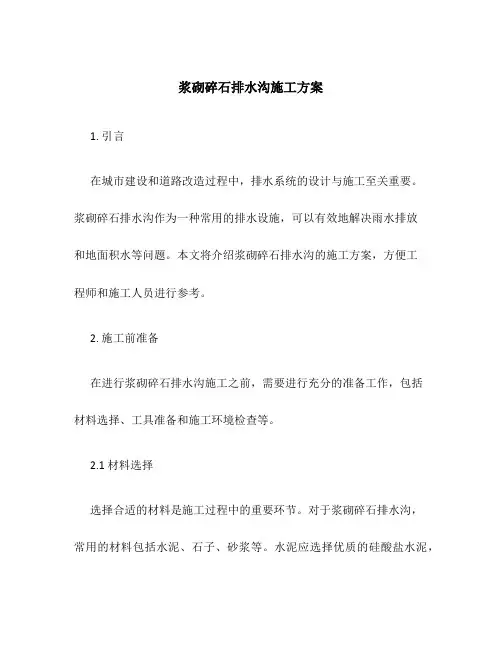

浆砌碎石排水沟施工方案
浆砌碎石排水沟施工方案1. 引言在城市建设和道路改造过程中，排水系统的设计与施工至关重要。
浆砌碎石排水沟作为一种常用的排水设施，可以有效地解决雨水排放和地面积水等问题。
本文将介绍浆砌碎石排水沟的施工方案，方便工程师和施工人员进行参考。
2. 施工前准备在进行浆砌碎石排水沟施工之前，需要进行充分的准备工作，包括材料选择、工具准备和施工环境检查等。
2.1 材料选择选择合适的材料是施工过程中的重要环节。
对于浆砌碎石排水沟，常用的材料包括水泥、石子、砂浆等。
水泥应选择优质的硅酸盐水泥，石子应选择直径在10-20mm的碎石，砂浆应选择符合规定强度等级的砂浆。
2.2 工具准备施工过程中需要使用一系列工具，包括破碎机、混凝土搅拌机、浇注工具等。
根据具体情况选择合适的工具，保证施工效率和质量。
2.3 施工环境检查在施工之前，需要对施工环境进行全面检查，确保施工地面平整、无障碍物和明确的施工边界。
检查过程中还要注意检查地下设施，避免对管线、电缆等造成伤害。
3. 施工步骤3.1 布置施工场地根据实际情况确定排水沟的位置和长度，在地面上进行标线。
清理施工区域，确保地面平整，并清除障碍物。
在排水沟的位置上，挖掘一段长度为1-2米的沟槽，宽度和深度根据设计要求确定。
沟槽底部应平整，并且适当倾斜，以便排水。
3.3 倒浆砌石在砌浆底床上，按照设计要求，依次倒浆、铺石。
先将石子通过筛网进行分选，选择直径在10-20mm的碎石。
在砌浆底床上浇注一层砂浆，将石子按照规定的排列方式铺满。
3.4 合理放置防渗施工在排水沟的两侧或者沟底，根据设计要求，放置防渗材料。
防渗材料有多种选择，如防渗板、土工布等，根据具体情况选择合适的材料。
在完成砌浆石的铺设后，进行稠浆施工，即将石子之间的空隙填满砂浆。
砂浆应根据设计要求，按照一定比例的水泥、砂子、水进行调配。
3.6 表面处理待稠浆施工完成后，对排水沟的表面进行处理，使其平整光滑。
可以使用刷子、抹子等工具，将表面整理得平整美观。

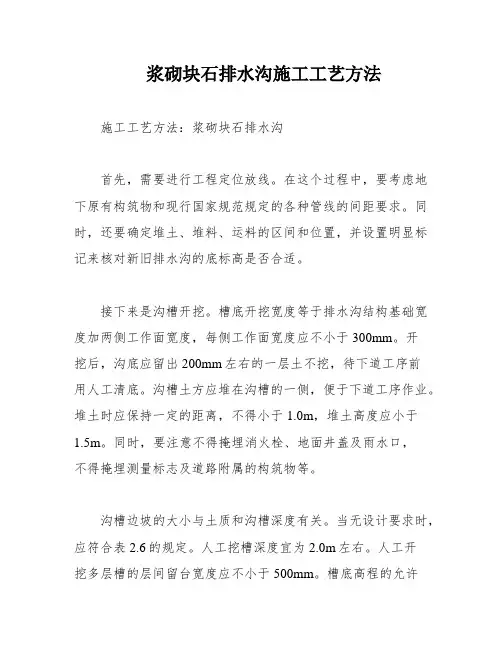

浆砌块石排水沟施工工艺方法
浆砌块石排水沟施工工艺方法施工工艺方法：浆砌块石排水沟首先，需要进行工程定位放线。
在这个过程中，要考虑地下原有构筑物和现行国家规范规定的各种管线的间距要求。
同时，还要确定堆土、堆料、运料的区间和位置，并设置明显标记来核对新旧排水沟的底标高是否合适。
接下来是沟槽开挖。
槽底开挖宽度等于排水沟结构基础宽度加两侧工作面宽度，每侧工作面宽度应不小于300mm。
开挖后，沟底应留出200mm左右的一层土不挖，待下道工序前用人工清底。
沟槽土方应堆在沟槽的一侧，便于下道工序作业。
堆土时应保持一定的距离，不得小于1.0m，堆土高度应小于1.5m。
同时，要注意不得掩埋消火栓、地面井盖及雨水口，不得掩埋测量标志及道路附属的构筑物等。
沟槽边坡的大小与土质和沟槽深度有关。
当无设计要求时，应符合表2.6的规定。
人工挖槽深度宜为2.0m左右。
人工开挖多层槽的层间留台宽度应不小于500mm。
槽底高程的允许偏差不得超过规定，设基础的重力流排水管沟沟槽允许偏差为±10mm，非重力流无基础的排水管沟沟槽允许偏差为±20mm。
最后是基底处理。
地基处理应按设计规定进行。
施工中遇到与设计不符的松软地基及杂土层等情况，应会同设计人员协商解决。
4、水泥砂浆抹面施工应注意分两道抹成，第一道抹完后刮平并划出纹道，48小时后再进行第二道抹面，应分两遍压实赶光完成。
5、抹面的施工接茬应留成阶梯形茬，上下层接茬应错开，留茬的位置应离交留处150mm以上。
接茬时，应先涂刷水泥浆，然后按层次操作程序层层搭茬，接茬应严密。
6、水泥砂浆抹面完成后，应进行养护，保持表面湿润，每隔4小时洒水一次，养护时间应为14天。
2、预制钢筋混凝土盖板安装前，应检查外观质量并核对出厂合格证及相关检验资料。
安装时，墙顶应清扫干净并湿润，再铺砂浆安装。
安装后，相邻板底错台不应大于10mm，盖板端部压墙长度允许偏差为±10mm。
板缝及板端的三角灰应采用水泥砂浆填抹密实。
浆砌卵石排水沟
浆砌卵石排水沟一、施工方法1、对材料的要求（1）、浆砌卵石所用石料抗压强度不得小于30Mpa，大小不小于8cm。
（2）、砌筑前，应清除石块表面的泥垢、水锈等杂质，必要时用水清洗后方可使用。
（3）、石砌体可采用形状不规则的乱毛石、形状太不规则但相对的两个平面大致平行的平毛石以及经过加工的块石，其强度等级均应不低于30Mpa。
（4）、石砌体所用砂浆为M5水泥砂浆，其品种与强度等级应符合设计要求。
2、施工准备（1）、审核图纸，计算放样资料；（2）、制作坡度架，准备施工机械设备；（3）、现场施工放样，测放控制桩，护桩。
施工时应根据地形地表水流情况，开挖临时排水沟及堑顶截水沟，将水引排到路基施工面以外，并核实排水设计数量。
3、卵石基础施工（1）、按设计图纸标高、尺寸采用机械开挖基坑，人工配合，当边沟内路基为挖方且自然坡度能满足边沟内边坡，则挖土顺坡后再行砌筑。
开挖沟槽，基底承载力必须达到设计要求，沟槽内应平顺整齐，无松散杂土，尺寸准确。
并经监理工程师检验合格后，方可进行水沟浆砌片石砌筑。
（2）、砌卵石基础应双面拉线，采用“铺浆法”砌筑（即先铺砂浆，再摆砌石块，最后砂浆填缝、填塞小石块于大缝中）。
砌第一皮最底层卵石基础时，按所放的基础边线砌筑，先在基坑底铺设砂浆，再将有较大平面的石块面向下铺砌在砂浆上；第二皮以上各皮则按准线砌筑；（3）、砌筑每一皮卵石时，应分皮卧砌，并应上下错缝、内外搭砌，不得采用先砌外面的石块后再进行中间填心的砌筑方法，石块之间的较大缝隙不得采用先填塞碎石块后塞砂浆或干填碎石块的方法；（4）、卵石基础的灰缝厚度宜为20-30mm，砂浆应饱满，大小石块间均不得有直接接触或无砂浆的现象。
（5）、沟底铺砌应置于稳定地层上；台阶连接处应砌筑密贴，防水下渗。
（6）、卵石基础的转角处和交接处应同时砌筑，不能同时砌筑时应留斜槎，斜槎长度不应小于其高度，斜槎面上的卵石不得用砂浆找平；在斜槎处继续接砌卵石基础时，应先将斜槎石面清理干净、浇水润湿后，方可砌筑。
浆砌排水沟施工方案
浆砌排水沟施工方案
一、前期准备
在进行浆砌排水沟的施工前，必须做好充分的前期准备工作。
首先需要对施工区域进行勘测和布局设计，确定排水沟位置和长度，然后清理施工区域，确保施工区域的平整干净。
二、材料准备
1. 浆料选择
浆砌排水沟的施工主要材料是水泥砂浆，应选用硬度适中、流动性好的水泥砂浆，以确保施工质量和效果。
2. 辅助材料
除水泥砂浆外，还需要准备水、碎石、砖块等辅助材料，用于施工中的配比和支撑。
三、施工步骤
1. 排水沟开挖
首先要按照设计尺寸在施工区域进行排水沟的开挖，开挖深度和宽度需根据实际情况和设计要求进行调整。
2. 基底处理
在排水沟开挖好后，需要对排水沟的基底进行处理，确保基底平整、结实，防止日后出现沟壁的破损和变形。
3. 浆砌排水沟
接下来是浆砌排水沟的施工，首先要将水泥砂浆按要求配比，然后用铲子或震动器将浆料填充到排水沟中，逐步砌筑起排水沟的壁体。
4. 定型和养护
浆砌排水沟完成后，要等待一定的时间进行定型和养护，保证砌体的稳定性和耐久性。
四、验收和维护
施工完成后，要进行排水沟的验收，确保施工质量符合标准要求。
日后要定期
检查维护排水沟，及时发现并解决问题，确保排水畅通和安全。
五、总结
浆砌排水沟施工是一项重要的工程，需要严格遵循规范要求进行施工，保证施
工质量和效果。
只有通过细致认真的施工，才能确保排水沟的使用寿命和排水效果。
浆砌石排水沟
2、浆砌石排水沟
1)、项目部针对浆砌片石排水沟的特点，将全面规划合理布局，并与当地排灌系统协调，防止冲毁农田及其水利设施，重视环境保护，防止水土流失和水源污染。
浆砌片石排水沟分段平行作业。
2)、地表排水包括路面（含路肩）、中央分隔带，路基边坡坡面和路界范围内，坡面的表面排水，以及有可能进入路界的公路毗邻带的地表水和有相交道路进入路界内的地表水排除。
3）、地表排水设施的布设充分利用地形和天然水系，形成完善的排水系统，做好进出口位置的选择和处理，使水流顺畅，不出现堵塞、溢流、渗漏、淤泥、冲刷、冻结等。
4）、排水构所用材料强度必须经复试达到规范要求。
5）、各种排水沟的蓄水能力、断面形状、几何尺寸符合设计规范要求。
6）、浆砌片石排水沟所用砌体的砂浆和混凝土的配合比，严格按规范设计施工配合比，报监理工程师批准后实施。
施工中砌体座浆要均匀饱满，勾缝密实。
7）、基础设置的伸缩缝要与墙伸缩缝对齐，填缝材料饱满。
8）、砌体内及沟底应平顺、整齐、无裂缝，空鼓现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浆砌石排水沟施工
1.施工放线
首先,根据路基有关参数,用全站仪放出路基边沟和排水沟的位置中轴线,并测出相应标高,在地面上标出里程桩号以及标高,并根据所交底结果,用白灰或线绳拉出沟的相应轮廓线,示出相应的开控深度。
2.基槽开挖
根据相应的轮廓线,用机械进行开挖，部分地段复杂地段用人工开挖。
3.清底报验
基槽开挖完毕后,首先进行自检,互检,合格后,由项目部报请现场监理工程师进行检验,在全部检验合格后,方准进行水沟的块石砌筑工作。
4.块石砌筑
首先,砌筑采用坐浆法进行施工,严禁采用灌浆法进行施工。
块石在使用前必须用水湿润,表面如有泥土,水锈,应清洗干净。
砌筑沟底前,如基底为岩层,应先将基底表面清洗,湿润,再坐浆砌筑,如基底为土质,可直接坐浆砌筑。
由于水沟尺寸厚度较薄,宜选取用适当的石块,并符合规定强度的块石,砌筑时应分层砌筑,每层砌筑前,应先铺砂浆,然后再砌筑片石和填缝,砌体外露面应进行勾缝。
各层砌块应安放稳固,砂浆应饱满,粘结牢固,不得直接贴靠或脱空。
砌筑时,底浆应铺满,竖缝砂浆应先在已砌石块侧面镇放一部分,然后于石块放好后填满捣实.用小石子
混凝土填塞竖缝时,应以扁铁捣实。
砌筑上层砌块时,应避免振动下层砌块,砌筑工作中断后恢复砌筑时,已砌筑的砌层表面应予以清扫和湿润.
5.勾缝养生
沟体砌筑完毕后,用水泥进行勾缝,缝宽2cm,底部砌筑的片石,可用砂浆找平。
在上述工作进行好以后,可根据天气的情况,进行适当的养生.
《砌体工程施工及验收规范》GB50202–98。
