管道空视图编制方法与要点
➢ 材料编号
材料编号组成：第一部分表示材料类别号； 第二部分表示该类材料的顺序号。
材料类别号的编制规定： 1－管子 2－管件（包括弯头、三通、异径管等） 3－法兰（平焊、对焊、松套、法兰盖） 4－垫片 5－螺栓（带螺母） 6－阀门 7－特殊管件
➢ 制造代码(仅用于衬里及钢骨架复合管道)
衬里及钢骨架复合管道每个不同制造尺寸的部件 都必须编一个制造代码，完全相同的部件只编 一个码，注明共几件。
➢ 所有焊接管件、阀门等都要绘制焊点，焊 点直径1.5mm。
➢ 所有法兰连接的管件、阀门等都要绘制法 兰线，法兰线长6mm，间距1.2mm。
➢ 所有承插或螺纹连接的管件、阀门等都要 绘制连接线，连接线长2.5mm。
➢ 注出设备位号、管口编号、管口公称直径
➢ 管口编号和管口公称直径均采用“引线＋ 公差”标注（横向组合）。
➢ 非衬里管道的尺寸标注
水平方向管段：注出管段总长。 垂直方向管段：不标注尺寸，只标
注两端水平管段的中心标高或工 作点标高。
平面斜管（二维）：
非45o斜管段：注出两个坐标轴方向的 投影尺寸。
45o斜管段：注出一个坐标轴方向的投 影尺寸和角度。
在水平面斜管的投影三角形直角处 注出水平面标识H。
在垂直面斜管的投影三角形直角处 注出垂直面标识V。
立体斜管（三维）：
要绘出三个坐标轴组成的六面体，并标 注投影尺寸，注出水平面和垂直面 标识。
斜管跨过分(区)界线时，其空视图画到 分界线为止,但延续部分要用虚线绘 出，直到第一个改变走向处或管口 处为止,并注出整个斜管的尺寸。
➢ 衬里及钢骨架复合管道尺寸标注
分别注出管线上每个部件的尺寸，不标注总 长。
管道空视图 编制方法及要点
主要内容
1. 输入文件 2. 编制规定 3. 编制内容 4. 管道空视图首页 5. 管线轴测图 6. 材料表 7. 衬里及钢骨架复合管道制造明细表 8. 管线特征栏
1.输入文件
管道布置专业： 管道布置图 材控应力专业： 管道材料等级表
特殊材料工程标准 绝热设计规定 伴热设计规定 夹套管设计规定 应力计算图、结果 管道壁厚表 支管连接表 螺栓长度表 阀门长度表 特殊管件数据表
3.编制内容
3.1 管道空视图首页 3.2 管线轴测图 3.3 材料表 3.4 衬里及钢骨架复合管道制造
明细表
3.5 管线特征栏
3.1 管道空视图首页
管道空视图首页按公司管道 空视图标准模板编制
3.2 管线轴测图
(1) 绘制原则
➢ 按正等轴测投影绘制； ➢ 不按比例绘管道命名表 管道仪表流程图（PID）
仪表专业： 调节阀安装条件表 流量测量部件安装条件表 管道上仪表接口条件表
设备专业： 设备制造图 机泵专业： 机、泵设备制造图
2.编制规定
图纸规格：采用公司的A3标准图。
绘图比例：1：1 图层、线型、线宽及颜色设定：按公司规定设置。
字形设置规定： 英文字形：GD-EN 字形文件为romans. shx, 宽度比例因子设为0.7。 中文字形： GD-CH 字形文件为 cwcec.shx，宽度比例因子设为0.8。
➢ 特殊管件的标准号：按材控专业设 计文件“特殊管件数据表”文件号
➢ 其他材料标准号：按管道材料等级 表
（5）数量栏
所有穿楼面的垂直管段都要注出楼面标 高。
衬里管道上的所有预焊支腿（耳）都要 注出定位尺寸、支架编号。
管线上的所有仪表（流量计、调节阀等） 都要注出仪表位号，标注方式与管 道布置图一致。
(3) 尺寸标注
➢ 所以尺寸标注均以管道中心线和法 兰面为基准。
➢ 所有尺寸标注一律为：箭头长 2.5mm、文字字高2.5mm
调为原则； ➢ 管道走向应符合设计北方位标的规定，
并与管道平面布置图一致； ➢ 原则上一根管线画一张空视图。如果管
线走向或材料太复杂，一张图表示不下 ，可以分成几张绘制；
➢ 所有管线、法兰一律用单线表示， ➢ 与设备管口相连的管线，要绘出设备中
心线、接管口及局部简略的设备外形 ➢ 图中的所有文字标识的字高一律为：
垫片尺寸可以加在相邻的部件尺寸中标注， 并在该尺寸线下方加注“IG”或“2IG” （表示该尺寸包括了1个或2个垫片的尺 寸）。
安装调整段的尺寸旁要加注＊号。 斜管段：除了按非衬里管道的要求标注外，
还需注出斜管段中每个部件的尺寸。
➢ 高压管道的尺寸标注
分别注出管线上每个部件的尺寸，不标 注总长。
垫片尺寸可以加在相邻的部件尺寸中标 注，并在该尺寸线下方加注“IG”或 “2IG”（表示该尺寸包括了1个或2 个垫片的尺寸）。
端外径×壁厚 ➢ 法兰：公称直径、压力等级、密封面形
式。 对焊法兰：在备注栏填写所要求的法兰
颈壁厚S
➢ 垫片：公称直径、压力等级、密封面形 式
➢ 螺栓／螺母：螺纹直径×长度
➢ 阀门：公称直径、压力等级、端部连接 面形式
➢ 特殊管件：特殊管件号、公称直径
（3）材质栏
➢ 依照管道材料等级表填写。
（4）标准号或型号栏:
中文字高：3mm； 英文（数字）字高：2.5mm
➢ 管件、阀门的画法：按公司管道空视图 管件、阀门标准模块，不可更改。
(2) 图面标识
➢ 有支管连接的管线，要注出与本张 空视图连接的支管空视图编号。
➢ 注出管线号、中心标高、介质流向. ➢ 跨界区（区域）的管线，要绘出界
区（分界）线，并注出两边的装置 或工序（区）号及与本张空视图连 接的管道空视图编号。
斜管段：除了按非衬里管道的要求标注 外，还需注出斜管段中每个部件的 尺寸。
3.3 材料表
（1）材料名称栏
➢ 依照管道安装材料表的编制方法（ Q/WH PP50-03） 附录A《管道材 料名称统一规定》中的名称填写
（2）规格栏
➢ 管子：外径×壁厚 ➢ 弯头、等径三通：外径×壁厚 ➢ 异径三通、异径管：大端外径×壁厚/小
制造代码由两部分组成：第一部分为ISO NO； 第二部分为部件的顺序号。
制造代码顺序号的编制规定： 顺着管线介质流向，按英文字母的顺序编。但一
般不使用“I”和“O”这两个字母。 例如：3－WPA－01301－A 表示3－WPA－
01301空视图中的第一个部件。 制造代码采用“引线＋公差”标注。
➢ 其它

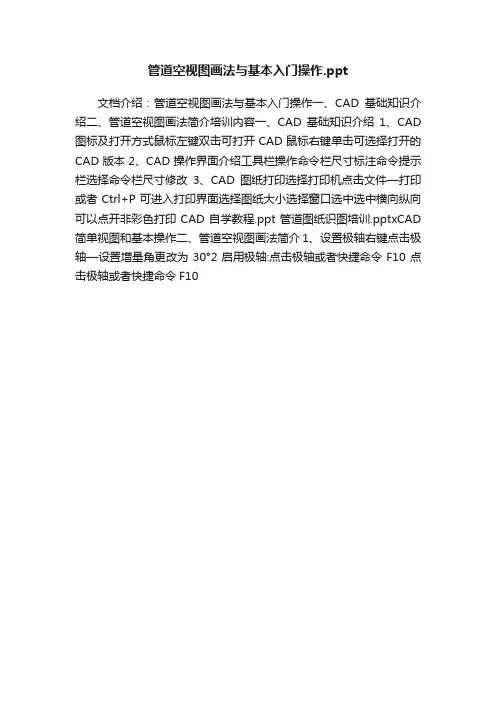

管道空视图画法与基本入门操作.ppt
管道空视图画法与基本入门操作.ppt
文档介绍：管道空视图画法与基本入门操作一、CAD基础知识介绍二、管道空视图画法简介培训内容一、CAD基础知识介绍1、CAD 图标及打开方式鼠标左键双击可打开CAD鼠标右键单击可选择打开的CAD版本2、CAD操作界面介绍工具栏操作命令栏尺寸标注命令提示栏选择命令栏尺寸修改3、CAD图纸打印选择打印机点击文件—打印或者Ctrl+P可进入打印界面选择图纸大小选择窗口选中选中横向纵向可以点开非彩色打印CAD自学教程.ppt管道图纸识图培训.pptxCAD 简单视图和基本操作二、管道空视图画法简介1、设置极轴右键点击极轴—设置增量角更改为30°2启用极轴:点击极轴或者快捷命令F10点击极轴或者快捷命令F10。
管道工程图画法中的三视图示
标注信息
在侧视图中，需要标注管道的高度、宽度、管径、设备名称和编 号等信息，以及管道的标高和坡度等信息。
综合应用示例
综合应用三视图示
在实际应用中，需要将正视图、俯视图和侧视图结合起来，全面反映管道的空间位置和形状。通过三视图的综 合应用，可以准确地表达管道的走向、管径、管件形状和位置、阀门等设备的信息。
2
案例二
工厂蒸汽管道工程图。该案例涉及大型 工厂的蒸汽系统管道设计，通过案例分 析可以学习如何绘制蒸汽管道的平面图 、立面图和系统图，了解蒸汽管道的保 温和防腐措施，以及管道支架和吊架的 设计要求。
3
案例三
城市燃气管道工程图。该案例涉及城市 燃气输配系统的管道设计，通过案例分 析可以学习如何绘制燃气管道的平面图 、纵断面图和横断面图，掌握燃气管道 的材料选用和连接方式，以及管道埋设 和防护措施。
绘制俯视图
1 2
画出管道的俯视图轮廓线
根据管道走向和连接方式，在俯视图中画出管道 的轮廓线。
标注管道高度和宽度
在轮廓线上标注管道的高度和宽度，以及必要的 管道附件和阀门等。
3
添加管道连接符号
在管道连接处添加相应的连接符号，以表达管道 的连接方式。
绘制侧视图
画出管道的侧视图轮廓线
根据管道走向和连接方式，在侧视图中画出管道的轮廓线 。
实践操作指导
实践操作一
绘制排水管道工程图。根据给定的住宅楼排水系统设计任务，指导学员绘制各楼层的排水 管道平面图、系统图和轴测图，注意管道走向、管径变化、标高和坡度等要素的准确表达 。
实践操作二
绘制蒸汽管道工程图。通过工厂蒸汽系统管道设计任务料的选用、连接方式、保温和防腐措施以及支架和吊架的 设计。
压力管道空视图画法
压力管道画法
1.草图
1、（GC3、常温或低温的GC2类）压力管道空视图须标示的相关要素：①管道编号、②流向、③介质、④规格、⑤长度、⑥起止点、
⑦焊口、⑧支吊架、⑨使用单位名称
2、关于长度标注说明：以单一方向总长为单元；如在某方向长度在一张图纸上画不完，此时在每张图纸上标注该方向在CAD图上的长度。
3、一幅图一般表达90米长的管线，具体灵活处理。
4、沿每条管线介质流动方向标示管线的起止点长度，该长度为一幅图中，该管线的长度，而不是实际上整个管线的长度。
5、如果有多幅空视图的，在每幅图的右上角标上每幅图的序列号：
①、②、③、④、⑤………。
草图示例：
J3…..(或F1、F2….)区分各个支吊架（阀门），并确保前一幅图的止点与后一幅图的起点标示号一致，在一个支架上如有很多条管线，须以“a,b,c,d, …”进行区分，防止前后连接混乱。
2.CAD
CAD中，因以每条管线为单元，前后连接时以支架或阀门作为连接点。
并在连接位置标明前后图纸的连接编号，如”接PL1-02”；其余与草图一致，检验人员审核完成后，通知画图人员填写检验审核人员和日期，还有报告编号（等该报告办接完毕）后打印2份。
管道工程图画法基础要求
演讲人： 日期：
目录
• 管道工程图概述 • 管道工程图基本要素 • 管道工程图画法步骤 • 常见管道类型及其画法特点 • 管道工程图识读技巧与方法 • 实例分析与讨论
01
管道工程图概述
定义与作用
定义
管道工程图是用图形符号、文字 、数字等表示管道系统的空间构 成、尺寸、工作原理、技术性能 和安装要求的技术文件。
注意事项
关注空调设备的性能参 数和连接方式，以及风 管和水管的走向和分支 情况。
实例四：工业管道流程图解读
1 2
图纸内容
包括管道、阀门、设备、仪表等。
解读重点
识别管道的走向、管径、管材、连接方式及阀门 等附属设施，以及设备和仪表的类型和位置。
3
注意事项
关注管道的工艺流程和介质流向，以及阀门和设 备的操作方式和安全要求。
型和厚度。
工业管道画法特点
线型与颜色
根据管道内介质的性质选择线型和颜色，如有毒有害介质常用红色 表示。
设备与附件
绘制各种工业设备（如泵、压缩机等）和附件（如法兰、压力表等 ）。
特殊标注
对于高温、高压、易燃易爆等特殊管道，需进行特殊标注和安全警示 。
ቤተ መጻሕፍቲ ባይዱ 05
管道工程图识读技巧与方法
了解系统组成及工作原理
熟悉管道系统的基本组成
包括管道、阀门、管件、法兰、紧固件等。
掌握管道系统的工作原理
了解各种管道系统（如给水、排水、供暖、通风等）的工作原理和流程。
掌握图形符号识别方法
学习管道工程图常用图形符号
包括管道、阀门、管件、法兰、紧固件等的图形符号。
掌握图形符号的识别方法
通过学习和实践，熟练掌握各种图形符号的识别方法，能够快速准确地识别出管道工程图中的各种元 素。
管道工程图画法的绘制要点
在市政给排水工程中，需根据地形、 城市规划及环保要求，合理规划管道 走向，确保排水顺畅且符合环保标准 。
布局优化策略探讨
模块化设计
将管道系统划分为若干功能模块，便于设计、生产和安装。
空间利用
充分利用建筑物内部空间，合理规划管道布局，减少占用空间。
布局优化策略探讨
• 预制装配：采用预制装配技术，提高施工效率和 质量。
防火性能好等特点。
02
施工方法
保温材料的施工方法有涂抹式、填充式、缠绕式、预制装配式等。具体
选择哪种方法取决于管道形状、保温材料类型及工程要求等因素。
03
施工注意事项
施工前需对管道进行除锈、清洗等预处理工作；施工过程中要确保保温
材料紧密贴合管道表面，避免出现空鼓、裂缝等问题；施工完成后要进
行质量检查，确保保温效果符合要求。
避免交叉和碰撞技巧分享
• 标识清晰：在图纸上清晰标识管道的功能、规格和走向， 便于施工人员识别和避免碰撞。
避免交叉和碰撞技巧分享
经验分享与案例分析通过案来自分析，探讨 如何有效预防和解决 管道交叉和碰撞问题 。
分享在实际工程中避 免管道交叉和碰撞的 成功经验和技巧。
04
管道连接与支吊架设计要点
连接方式选择及图示方法
01
针对管道工程的特点，制定相应的安全防护措施， 如穿戴防护用品、设置安全警示标志等。
02
定期对安全防护措施的执行情况进行检查和评估， 确保措施的有效性和可行性。
03
对于发现的安全隐患和问题，应及时采取整改措施 ，并跟踪整改情况，确保问题得到解决。
应急预案制定和演练活动组织
根据管道工程可能出现的突发 情况，制定相应的应急预案， 明确应急处置流程和责任人。
管道布置图(安装图、配管图)视图、标注、绘制方法
管道布置图（安装图、配管图）视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。
管道布置图：一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求：1.1 图幅：Ø管道布置图的图幅应尽量采用A0。
Ø比较简单的也可采用A1或A2。
Ø同区的图应采用同一种图幅。
Ø图幅不宜加长或加宽。
1.2比例：Ø一般采用的比例为1﹕30，也可采用1﹕25，Ø当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。
Ø同区的或各分层的平面图，应采用同一比例。
Ø剖视图的绘制比例应与管道平面布置图一致。
1.3 图线：Ø粗线 0.9～1.2 mm →单线管道Ø中粗线 0.5～0.7 mm →双线管道Ø细线 0.15～0.3 mm →法兰、阀门及其他图线1.4 字体：Ø图名、图标中的图号、视图符号 7号字Ø工程名称、文字说明及轴线号、表格中的文字 5号字Ø数字及字母、表格中的文字(格子小于6 mm时) 3.5号字1.5 视图的配置：Ø对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。
Ø各层的平面图可以绘制在一张图纸上，也可分画在几张图纸上。
Ø若各层平面的绘图范围较大而图幅有限时，也可将各层平面上的管道布置情况分区绘制。
Ø如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并在各平面图的下方注明“EL100.000平面”或“EL×××.×××平面”。
管道工程图画法基础技巧解析
管道连接件表示方法
法兰连接表示法
在管道连接处使用法兰连接时，可以 在图纸上画出法兰的轮廓线，并标注 法兰的规格和型号等信息。
承插连接表示法
对于承插式连接的管道，可以在图纸 上画出承插口的形状和尺寸，并标注 相关的连接方式和密封材料等信息。
流向标注
在管道的起点和终点标注流向箭头，以指示流体的流动方 向。同时，可以在箭头上方或侧方标注流体的名称、压力 、温度等参数。
03
常见管道元件绘制方法
阀门绘制技巧
确定阀门类型
根据工程需求选择适当 的阀门类型，如截止阀
、闸阀、球阀等。
绘制阀体
使用绘图软件中的基本 图形工具，如圆、矩形 等，绘制阀体的主要部
复合管
综合性能优异，可根据需求定制，适 用于多种场合。
材料选择依据及注意事项
管道内介质性质
管道敷设环境
根据介质的腐蚀性、温度、压力等参数选 择合适的管道材料。
考虑管道所处环境的温度、湿度、土壤性 质等因素对管道材料的影响。
经济性
施工和维修方便
在满足使用要求的前提下，尽量选择价格 合理、来源广泛的管道材料。
对于已经存在的交叉情况， 应采取措施进行整改或加固 处理。
05
管道材料选择与表示方法
常用管道材料介绍
钢管
强度高、耐压性好，常用于高压、高 温及腐蚀性介质输送。
铸铁管
耐腐蚀、价格低廉，但脆性大，适用 于低压、常温及一般性介质输送。
塑料管
重量轻、耐腐蚀、安装方便，适用于 低压、常温及一般性介质输送，不宜 用于高温及高压场合。
添加辅助线和中心线
管道工程图画法中的图纸布局技巧
对图纸中的符号、缩写、单位等进行明确标注，避免产生歧义。
美观大方
布局匀称
图纸中的元素应分布匀称，避免过于拥挤或空旷 。
色彩搭配
合理运用色彩，使图纸更加美观大方，同时突出 重点内容。
字体选择
选择清晰、易读的字体，提高图纸的整体美观度 。
便于修改和更新
分层布局
采用分层布局的方式，将不同系统、不同阶段的图纸内容分开绘 制，便于后期修改和更新。
管道工程图画法中的图纸布局技 巧
演讲人： 日期：
• 管道工程图概述 • 图纸布局基本原则 • 管道工程图布局技巧 • 典型案例分析 • 常见问题及解决方法 • 总结与展望
01
管道工程图概述
定义与作用
管道工程图定义
用图形符号、尺寸、文字等表示 管道系统的布置、连接、走向、 规格等信息的图样。
作用
提高工作效率
02
优化图纸布局可减少查找和识别信息的时间，提高工作效率。
促进标准化
03
遵循一定的布局规则和标准，有利于实现图纸的标准化和规范
化。
02
图纸布局基本原则
清晰易读
图纸比例选择
根据管道工程的规模和复杂程度，选择合适的图纸比例，确保图 纸内容清晰易读。
线条粗细区分
通过不同粗细的线条来区分管道、设备、仪表等不同元素，提高 图纸的可读性。
绿色环保理念的推广
随着全球对环保问题的日益关注，未来管道工程图纸设计将更加注重绿色环保理念的推广。设计师需要充分 考虑环保因素，选择环保材料和工艺，减少对环境的污染和破坏。同时，也需要关注资源的节约和循环利用 等方面的问题。
THANK YOU
图纸布局技巧的实践应用
通过大量的案例分析和实践操作，我们掌握了管道工程图纸布局的基本技巧和方法，如合 理设置图层、灵活运用标注工具、巧妙运用颜色和线型等，使得图纸更加清晰、易读和美 观。
管道工程图画法基础实用技巧
经验教训总结
提高图纸解读能力的建议 加强对管道工程基础知识的学习 多看多练，积累解读经验
经验教训总结
01
注重细节，培养耐心和细心品质
02
避免常见错误的注意事项
03
注意图纸比例和尺寸标注的准确性
经验教训总结
注意管道连接方式和管件选择的合理性
注意图纸中文字和数字的规范书写
THANK YOU
感谢聆听
整改建议
针对不合格项，施工单位应制定详细的整改方案，明确整改措施、责任人和完成时间。同时，监理单位应加强对 整改过程的监督和检查，确保整改质量符合要求。对于严重不合格项或反复出现的问题，应追究相关责任人的责 任，并采取相应的惩罚措施。
06
案例分析：某化工厂管道工程图实例解读
案例背景介绍
02
01
03
标注尺寸和标高
在图纸上标注必要的尺寸和标高 ，如管道壁厚、法兰外径等。
04
管道连接与安装图画法技巧
管道连接方式表示方法
法兰连接
用两个法兰盘加密封垫片，然后 用螺栓紧固表示。在图纸上，法 兰连接通常表示为两个相交的圆
，中间加上密封垫片的符号。
焊接连接
用焊缝符号表示，包括基本符号 、辅助符号、补充符号等。在图 纸上，焊接连接通常表示为两个 相交的直线或曲线，中间加上焊
剖面布置图绘制方法
标注管道规格和编号
绘制剖面轮廓线
用粗实线绘制剖面轮廓线，表示 管道在剖面处的位置和形状。
在剖面轮廓线上方标注管道规格 和编号，方便识别和查找。
绘制管道内部结构和附件
用细实线绘制管道内部结构和附 件，如法兰连接、密封结构等。
确定剖面位置
根据实际需要选择合适的剖面位 置，一般选择在管道走向变化处 或重要部位。
管道布置图视图、标注、绘制方法
管道布置图（安装图、配管图）视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读? ?? ??概述管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。
管道布置图：一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求：? ?? ? 图幅：?管道布置图的图幅应尽量采用A0。
?比较简单的也可采用A1或A2。
?同区的图应采用同一种图幅。
?图幅不宜加长或加宽。
? ?? ? 比例：?一般采用的比例为1﹕30，也可采用1﹕25，?当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。
?同区的或各分层的平面图，应采用同一比例。
?剖视图的绘制比例应与管道平面布置图一致。
图线：?粗线～ mm →单线管道?中粗线～ mm →双线管道?细线～ mm →法兰、阀门及其他图线字体：?图名、图标中的图号、视图符号 7号字?工程名称、文字说明及轴线号、表格中的文字 5号字?数字及字母、表格中的文字(格子小于6 mm时) 号字? ? 视图的配置：?对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。
?各层的平面图可以绘制在一张图纸上，也可分画在几张图纸上。
?若各层平面的绘图范围较大而图幅有限时，也可将各层平面上的管道布置情况分区绘制。
?如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并在各平面图的下方注明“平面”或“EL×××.×××平面”。
? ?? ? ?管道布置图应按设备布置图或按分区索引图所划分的区域绘制。
?——表示装置边界;——表示接续线;COD——表示接续图2管道及附件的图示方法管道画法?管道交叉?管道重叠?管道转折?管件及阀门?常用管件的表达图例??? ?? ? 传动结构?控制点?检测元件用直径为10 mm的圆圈表示。
