电接点液位计规章
液位计设置管理制度
液位计设置管理制度一、总则为了规范液位计的设置管理工作，确保系统运行安全可靠，在此制定液位计设置管理制度。
二、液位计设置管理的基本要求1、严格遵守国家相关标准和规范，采用符合标准的液位计设备。
2、根据生产工艺需要，合理选择液位计的种类和安装位置。
3、确保液位计的准确性和稳定性，保证生产过程的安全运行。
三、液位计选择和设置1、液位计的选择应根据介质性质、工艺要求、环境条件等因素进行综合考虑，经过相关部门审批才能确定使用。
2、液位计的设置位置应该考虑介质的物理和化学性质，保证测量的准确性和可靠性。
3、液位计的安装应该符合设备生产厂家的技术标准和要求，严格按照安装说明进行施工。
4、液位计的校验和调试需要专业技术人员进行，确保测量结果的准确性。
四、液位计的维护管理1、建立液位计设备档案，对设备进行定期检查和维护。
2、及时清理液位计的测量部件，避免因污物堆积影响测量精度。
3、定期对液位计进行校验和校准，保证测量结果的准确性。
4、对液位计出现故障的情况，需要及时处理，并做好故障的记录和分析。
五、液位计的安全使用1、操作人员必须熟悉液位计的使用说明，严格按照操作规程进行操作。
2、液位计操作人员必须经过专业培训，具备相关证书。
3、禁止擅自修改液位计的设置参数和操作方法，严禁随意更换设备或零部件。
4、对于发生故障的液位计，需要及时停止使用并上报相关部门进行处理。
六、液位计的改进和优化1、建立液位计使用情况的台账，并进行定期的评估和改进。
2、对于新型液位计设备的应用，需要进行试验验证和技术改进，在实践中逐步推广和应用。
3、定期组织液位计使用经验的交流，对于问题和难点进行研讨，提出改进建议。
七、责任和监督1、液位计的设置管理责任由相关部门统一负责，并明确各自的职责和任务。
2、对于液位计的设置管理工作，需要进行定期的监督检查，并对发现的问题及时进行整改。
3、对于不按照相关规定进行液位计设置管理的单位，要进行相应的处罚，并作出相应的经济赔偿。
电接点
电接点水位表一、技术规范及原理电接点液位计是由测量筒、超纯水陶瓷电极、显示仪表构成的电接点式液位测量、显示和控制仪表。
采用红绿双色发光管在显示中模拟汽（红）与水（绿），明显指示液位在容器中的位置，并具有越限报警、输出功能。
各炉电接点水位表型号：●1#炉：UDZ-D2S/19上海新亚仪表厂●2#炉：UDJ电接点控制仪中国铁岭仪表厂●3#炉：UDZ-D2S/19上海新亚仪表厂●4#炉：SXYZS液位监控仪江苏太仓市长江仪表厂2、工作原理●电极装在水位容器上组成电极水位发送器。
电极芯与水位测量容器外壳之间绝缘。
利用汽与水的导电率不同来测量水位，由于蒸汽导电率小、电阻大，电路不通，显示灯不亮（红色），而水的导电率大、电阻小，当接点被水淹没时，电路接通，显示灯亮（绿色），水位高低决定了灯接通的数量，运行人员就可根据显示灯的数目来判断水位的位置。
电接点水位计结构上主要由水位容器、电极和测量显示器和测量线路组成。
●仪表工作过程中1-19点电极分别浸没水中，面板上相对应的点发光二极管由红色反转为绿色。
二、仪表接线●显示表背面接线端子1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19与测量筒上-9，-8，-7，-6，-5，-4，-3，-2，-1,0,1,2,3,4,5,6,7,8,9,对应连接，20号端子接测量筒的筒体。
●面板上LED指示灯上的编号与接线端子1-19相对应；对应接点浸没水中时LED发绿光，通过指示灯的颜色可以判断预埋电极的工作性能。
三、报警设置●显示表内设HH、H、L、LL四个报警点，它们与报警指示灯及内部报警继电器相对应，报警时蜂鸣器发出蜂鸣声。
●低位报警状态，水面露出对应电极，报警指示灯发红色光（L、LL）.●高位报警状态水位浸没对应电极，报警指示灯发红色光（HH、H）●报警状态下，四个对应内置继电器触点分别闭合●出现报警内置蜂鸣器长鸣，按上方向键可消音（出现新报警或退出报警位置，自动退出消音程序。
电接点水位计测量筒安全操作及保养规程
电接点水位计测量筒安全操作及保养规程一、前言电接点水位计测量筒是一种重要的水位测量设备，它能够非常准确地测量水位，并将数据传输到水位监测系统中。
在使用电接点水位计测量筒时，为确保安全和可靠性，我们需要遵循一定的安全操作规程和保养规程。
二、安全操作规程1.在使用电接点水位计测量筒之前，应该对设备进行检查，包括检查所有接线、传感器、指示灯等是否正常。
2.在测量水位时，必须保证设备处于稳定的状态，并确保设备与测量区域的电气隔离。
3.在设备安装期间，应注意避免机械和电气干扰，以及任何潜在的电击风险。
4.不要在设备上操作除此之外的各种控制开关。
5.如果在使用电接点水位计测量筒时发现任何问题，请立即中断使用并联系相关维护人员。
6.只有受过充分培训并持有相关证书的工作人员才可以使用电接点水位计测量筒。
7.维护或维修电接点水位计测量筒时必须遵循安全操作规程，在维修设备时必须关闭设备并断开电源。
三、保养规程1.定期对电接点水位计测量筒进行检查和维护，它能确保设备一直处于良好的工作状态，而不会导致任何事故和短期停机问题。
2.对于电接点水位计测量筒的电源和电线进行定期检查，确保没有磨损或断路等问题。
3.在使用电接点水位计测量筒之前，要清理和消毒测量筒，确保复位精度和偏差计数的准确性。
4.定期检查传感器和电气部件之间的接触是否良好，并在必要时更换任何故障设备。
5.注重设备的防护和安全，保持设备干净，以延长其服务寿命并减少事故的风险。
6.定期更换电接点水位计测量筒内部使用电池，防止电池老化无法工作或电池泄漏导致设备故障。
四、结语以上是对电接点水位计测量筒安全操作和保养规程的详细阐述，工作人员必须遵循这些规程，以确保仪器设备的稳定和可靠性，防止任何可能对人员和设备造成的危害和损失。
电接点液位计电极安全操作及保养规程
电接点液位计电极安全操作及保养规程电接点液位计是一种常用的液位检测设备，可以用于检测各种液体的液位。
在使用电接点液位计时，需要对电极进行安全操作及保养，以确保设备的正常运行和延长使用寿命。
本文将介绍电接点液位计电极的安全操作及保养规程。
一、电接点液位计电极的安全操作1.使用前检查在使用电接点液位计电极之前，应仔细检查电极的外观是否有损伤或腐蚀情况。
如果发现电极已经损坏，应立即更换电极。
2.安装位置选择在选择电接点液位计电极的安装位置时，应首先考虑液体的性质和环境条件。
液体的性质对电极的材质和性能有要求，若液体是腐蚀性液体，应选择抗腐蚀性能较好的电极材质。
同时，电极应安装在通风良好，干燥的地方。
3.连接方式电接点液位计电极的连接方式应按照厂家提供的说明进行连接。
同时，应注意连接时的电压和电流不要超过设备规定的范围，以免对设备造成损害。
4.使用注意事项在日常使用中，应注意避免电极发生剧烈震动，以免影响电极的工作性能。
同时，应注意避免外界物质（如水、油）进入到电极中，以免影响电极的灵敏度和准确性。
5.关闭电源在进行电极更换或者检查时，应先关闭电源，以免发生意外事故。
二、电接点液位计电极的保养规程1.定期检查应定期检查电极的工作状态，包括接触是否正常，有无腐蚀和磨损等。
若发现电极出现问题，应及时进行维护或更换。
2.清洗电极在使用一段时间后，可能会出现粘附污渍的情况，需要进行清洗。
清洗时应使用软毛刷轻轻刷净电极表面的污渍，也可以使用中性清洁剂进行清洗。
3.接触面保养电极的接触面应定期进行清洗和保养。
清洗时应使用干净、柔软的绒布或棉布轻轻擦拭，不得使用硬物擦拭，以免刮伤电极表面。
4.防腐保护若电极用于腐蚀性液体的检测，应加强其防腐保护措施，可以在电极的表面覆盖防腐漆或者安装防腐蚀套管等。
三、总结电接点液位计电极的安全操作和保养对设备的正常运行和延长使用寿命起着至关重要的作用。
在使用设备时，应注意遵循上述规程，定期进行检查和维护，以确保设备的正常运行。
电接点液位计说明书

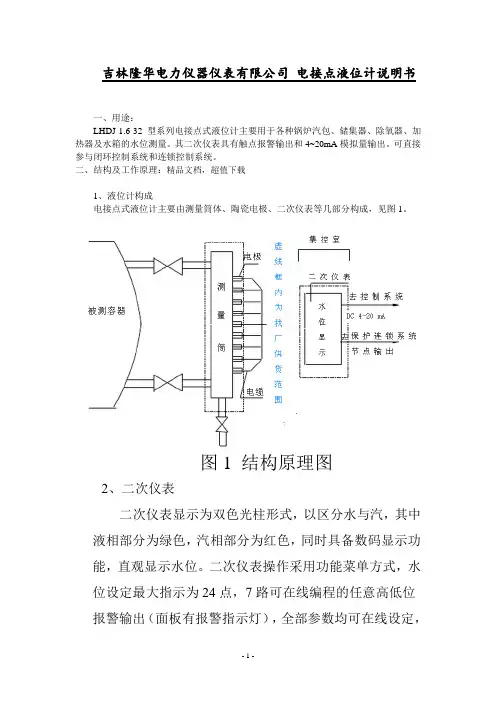

吉林隆华电力仪器仪表有限公司电接点液位计说明书一、用途：LHDJ-1.6-32 型系列电接点式液位计主要用于各种锅炉汽包、储集器、除氧器、加热器及水箱的水位测量。
其二次仪表具有触点报警输出和4~20mA模拟量输出。
可直接参与闭环控制系统和连锁控制系统。
二、结构及工作原理：精品文档，超值下载1、液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成，见图1。
图1 结构原理图2、二次仪表二次仪表显示为双色光柱形式，以区分水与汽，其中液相部分为绿色，汽相部分为红色，同时具备数码显示功能，直观显示水位。
二次仪表操作采用功能菜单方式，水位设定最大指示为24点，7路可在线编程的任意高低位报警输出（面板有报警指示灯），全部参数均可在线设定，并具有掉电记忆功能。
由于二次仪表是通用型设计，故可适应国内不大于24点水位、输出不多于7路开关量的各种电接点测量筒及各种地域的水阻值。
增强型二次仪表可提供4-20mA模拟信号输出，适用于就地控制或与DCS系统连接。
同时，二次仪表利用CMOS高输入阻抗的特点，信号输入回路仅有微电流通过电极，可以使被测液体对电极的化学腐蚀减少到最低限度，以延长电极的使用寿命。
3、测量筒结构：测量筒是液位计取得水位信号的重要设备，长度及测量点数按用户要求而定。
三、主要技术参数：1、测量筒1.1 公称压力：1.6~32MPa1.2 工作压力：1.0~21.5MPa1.3 工作温度：饱和温度1.4 接口方式：法兰连接或焊接1.5 连通管规格：¢38×51.6 排污管规格：¢28×41.7 筒体直径：1.6~10MPa（公称压力），¢89×1310~32MPa（公称压力）¢102×221.8 电极点数分布中心距 点数电极点分布 报警点 44015 0，±15，±30，±50，±75，±100，±150，±200 用户 自定 60017 0，±15，±30，±50，±75，±100，±150，±200，±250 67019 0，±15，±30，±50，±75，±100，±150，±200，±250，±300 80019 0，±15，±30，±50，±75，±100，±150，±200，±250，±300，±350 ≥1000 根据用户要求，可造19点，24点2、二次仪表2.1工作环境条件环境温度：-10℃—50℃相对湿度：<80% 无凝结2.2电源：AC220V ±5% 50HZ <1A2.3被测液体阻抗条件：0-100K Ω2.4功耗：<20VA2.5盘装式2.6外形尺寸：160×80×145（mm)(高×宽×长）2.7表盘开口尺寸：152×76（mm)(高×宽)2.8报警输出：7路报警输出，无源常开触点(220V/100mA),可在线任意设定，自动记忆。
电接点液位计安全操作及保养规程
电接点液位计安全操作及保养规程1. 前言电接点液位计是一种用于自动测量液位高度的自控仪器。
其根据液面高度的变化，通过电器接点转换工作进行信号输出，并能用于液位自动控制和报警。
为了避免因操作不当或保养不良而导致的安全事故,本文旨在规范操作和维护情况。
2. 机器及仪器说明电接点液位计主要由以下几部分组成：1.漂浮体：用于在水面上升沉从而推动开关操作；2.钢丝绳：连接漂浮体和液位计上的开关器；3.开关器：包含电器接点和固定装置，用于控制信号输出，并测量液位高度；4.开关栏：支撑开关器以及液位计的固定部分。
3. 安全操作1.在使用电接点液位计前，请仔细阅读产品使用说明书；2.建议在室内或防护遮阳处安装电接点液位计，以免暴露在天气及其他外界因素下影响运行正常；3.液位计应安装在平稳，不振动的基础上，安装应牢固可靠；4.操作人员必须具备使用操作技能；5.在操作前必须检查仪器是否在正常工作状态；6.禁止使用带有腐蚀性及易爆性的介质，以及粉尘过多、温度过高或者特殊性质的介质测试；7.严禁随意拆卸、强行更改电线或其他部件；8.严禁擅自维修，在需要维修时，请联系售后人员。
4. 保养规程经常性的维护和保养有助于延长液位计寿命。
1.外部清洁：每隔三个月，检查开关栏和漂浮体，清洗灰尘和污垢附着物；2.防锈处理：每个月检查所有部件的防锈情况，未保持良好时，请及时进行处理；3.接点清洁：每三个月，请对仪器内部进行检查，仔细清洁接点以保证信号的准确输出。
使用电气清洗剂进行清洁时，请务必电源关闭后再进行；4.定期校准：在记录每次检测结果后，请按使用说明书指引，定期对液位计进行校准以确保信息输出满足控制的需要。
以上操作方法及步骤仅作为参考，如有其他需要请参考官方文档或者与售后人员联系，切勿进行自行操作。
5. 结束语电接点液位计是一种非常实用的工具，使用前就需要遵循安全操作及维护保养规范。
我们希望这篇文档能够为使用者提供有帮助的信息。
系列电接点液位计安全操作及保养规程
系列电接点液位计安全操作及保养规程液位计是用来检测液体在容器内的液位高度的仪器，广泛应用于各种行业，如化工、石油化工、轻工、制药等。
在使用液位计的过程中，如何正确操作和保养液位计，将直接关系到工作质量和安全保障。
本文将介绍系列电接点液位计的安全操作和保养规程。
1. 安全操作1.1 熟悉液位计的基本性能和结构在操作液位计之前，应对液位计的基本性能和结构有一定的了解。
对于不同的液位计，其结构和性能可能有所不同。
特别是液位计的信号输出方式和工作原理，都需要有一定的了解和掌握，避免误操作和安全事故的发生。
1.2 确定液位计的安装位置和方式液位计的安装位置和方式，会对其工作性能和准确度产生影响。
在安装前，要做好仔细的测量和准备工作，确保安装位置的水平性、垂直度和固定性，避免因误差而导致工作不准确免以影响工作安全。
1.3 检查液位计的正常工作状态在使用之前，应对液位计的工作状态进行检查，像温度、压力、电源等要素没有异常。
对于机械式液位计，应检查其机构是否灵活，是否正常工作，同时也要检查液位计上是否有损坏造成的漏油。
对于电子式液位计，则需要检查电路连接是否正常，并通过调试函数确认是否正常工作。
1.4 建立良好的安全操作习惯在日常操作液位计时，要养成良好的安全操作习惯，严格按照液位计的使用规程进行操作。
如：在测量时要注意安全防护，在液位计故障时不能随意拆卸和修理等。
1.5 液位计遇到问题及时处理不论是电子式液位计还是机械式液位计，都可能会出现工作异常的情况。
这时候我们应该及时对问题进行排查和处理，尽快恢复液位计的正常工作状态。
如：对于受损的机械液位计，应立即停止使用，进行修理或更换。
2. 保养规程液位计的保养，能够延长液位计的使用寿命，保证其工作性能，提高生产效率和产品质量。
所以，良好的保养规程对于液位计的工作稳定性和安全性是非常重要的。
2.1 建立液位计档案，记录液位计运行状态在投入使用前，应建立相应的液位计档案，记录液位计的安装日期，工作参数，维护记录和维保计划等。
液位计电子液位计安全操作及保养规程
液位计电子液位计安全操作及保养规程液位计电子液位计是用于计量液媒或气体的液位或液体界面高度的仪器设备。
对于任何工业场所来说，液位计电子液位计是非常关键的仪器，它所监测的信息将对安全生产和人员保护起至关重要的作用。
因此，液位计电子液位计的安全操作和管理至关重要，下面将介绍一些液位计电子液位计的安全操作及保养规程。
安全操作规程1.在使用液位计电子液位计之前，必须了解该仪器的结构和工作原理，了解监测范围，掌握正确的操作方法。
2.液位计电子液位计应安装在液体储存或输送装置的合适位置，看到液面。
若有掩蔽物，应将其清理至能看到液面。
3.在操作液位计电子液位计时，应先确保它在待机状态。
插入电源和信号线后，应按照说明书上的步骤，将仪器和显示器连接，再打开电源。
4.在检查过电源并开启后，需要确认数据是否与液面相符合，并检查是否存在任何异常情况。
如需要调整，可按按说明书中的方法进行。
5.在操作液位计电子液位计时，注意遵循说明书中的安全操作规程，防止误操作或错误操作导致故障。
6.液位计电子液位计应经常检查和校准，确保其测试值的精度和可靠性。
如发现误差，应及时调整并记录，以便日后参考。
7.若有任何威胁到液位计电子液位计安全操作的因素，如强烈振动，温度过高或过低等，应暂停操作，等到环境恢复正常后再操作。
保养规程1.液位计电子液位计应定期进行保养，以确保其正常运行和测试精度。
具体步骤包括校正，清洁和检查仪器是否在良好的工作状态。
2.在液位检测仪不需要时，应将它存放在一个干燥、通风、无尘的地方，以防雨水、灰尘和污泥等杂物进入仪器内部，可能影响仪器的正常工作。
3.在对液位检测仪进行清洁保养时，应使用干燥的、不发纤维的软布，以避免损坏外壳或触摸屏表面。
4.需要定期更换仪器内部的电池或是其他易耗品，以确保仪器的正常运行状态。
更换易耗品时请务必按照说明书中的要求进行。
5.经常检查信号线，以确保其连接可靠、良好和稳定。
如出现连接不良或其他问题，请及时处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LHDJ-1.6-32 型电接点液位计
一、用途：
LHDJ-1.6-32 型系列电接点式液位计主要用于我厂锅炉汽包的水位测量。
其二次仪表具有触点报警输出和4~20mA模拟量输出。
二、结构及工作原理：
1、液位计构成
电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成，见图1。
图1 结构原理图
2、二次仪表
二次仪表显示为双色光柱形式，以区分水与汽，其中液相部分为绿色，汽相部分为红色，同时具备数码显示功能，直观显示水位。
二次仪表操作采用功能菜单方式，水
位设定指示为19点，7路可在线编程的任意高低位报警输出（面板有报警指示灯），全部参数均可在线设定，并具有掉电记忆功能。
3、测量筒结构：
二、主要技术参数：
1、测量筒
1.1 公称压力：1.6~32MPa
1.2 工作压力：1.0~21.5MPa
1.3 工作温度：饱和温度
1.4 接口方式：法兰连接或焊接
1.5 连通管规格：¢38×5
1.6 排污管规格：¢28×4
1.7 筒体直径：10~32MPa（公称压力）¢102
×22
1.8 电极点数分布
2、二次仪表
2.1工作环境条件
环境温度：-10℃—50℃
相对湿度：<80% 无凝结
2.2电源：AC220V±5% 50HZ <1A
2.3被测液体阻抗条件：0-100KΩ
2.4功耗：<20VA
2.5盘装式
2.6外形尺寸：160×80×145（mm)(高×宽×长）
2.7表盘开口尺寸：152×76（mm)(高×宽)
2.8报警输出：7路报警输出，无源常开触点(220V/100mA),可在线任意设定，自动记忆。
2.9水位指示：最大5位显示（含“—”号），用户自设。
2.10水阻设定：设定范围0~99，自动记忆。
2.11水位设定：设定范围：-9999~+9999，自动记忆。
2.12筛选功能：故障电极筛选。
2.13传输距离：500米（如大于500米，订货时请说明）。
2.14二次仪表面板（见图5）。
图5二次仪表面板图6二次仪表接线端子图
三、安装调试：
1、本液位计在出厂前测量筒均经过打压实验及
与二次仪表联机实验，安装后即可投入使用。
图7测量筒与二次仪表安装示意图
2、现场安装工作人员一定要根据说明书提供的二次仪表接线图接线（见图6、7）
3、电源线、信号线、外报警输出线均接好并根据图纸检查无误后，接通电源。
4、参数设置
在进行参数设置和修改前，应先将二次仪表后面板的“设置有效”端子短接线断开，允许改写参数；设置完成后，必须将“设置有效”两端子重新短接，禁止参数改写，以保证系统稳定运行。
上电后，系统自动进入运行状态。
在运行状态下按“设置键”，系统进入功能菜单操作状态，可在此状态下进行各种功能设定。
在功能菜单状态下
按“运行”键，系统进入正常运行状态。
4.1 水阻设定
在功能菜单操作状态下按“设置”键进行功能选择。
选择功能1，数码管显示：“1--AA”，此时按“确认”键进入水阻设定功能，数码管低两位显示当前水阻值。
在设置过程中，按“位+”、“位-”键进行位选，选中位闪烁；按“+1”键、“-1”键进行选中位数值调整，调整到希望数值后，按“确认”键输入并保存。
水阻数值的选择对仪表工作过程中抗干扰性有一定的影响；一般情况下，水阻值越低，电极对水的反应灵敏度越高。
根据实验，一般用户的水阻值应设定在60-90之间（出厂设置一般为60）。
用户可根据现场实际情况，向水阻大和小两个方向试设定，直至水位显示不正确后，取中间值作为水阻设定值。
4.2 水位设定
在功能菜单操作状态下按“设置”键选择功能2，数码管显示：“2--bb”，此时按“确认”键进入水位设定功能。
仪表发光柱第一个电极点被选中（选中点为红色，其余为绿色）、数码管显示对应的水位值，显示值左侧第一位闪烁。
按“位+”、“位-”键进行位选，选中位闪烁；按“+1”、“-1”键进
行选中位数值调整，调整到希望数值后，按“确认”键输入并保存，同时选中下一电极。
重复以上操作，直至所有电极水位设置完成。
在设置过程中，可随时按“退出”键，回退到功能菜单操作状态。
4.3 低报设定
在功能菜单操作状态下按“设置”键选择功能3，数码管显示：“3--CC”，此时按“确认”键进入低报设定功能。
仪表发光柱第一个电极点被选中（选中点为绿色，其余为红色），数码管显示对应的水位值。
如报警输出指示有灯亮起，则表示该电极点已被设成对应报警通道的低报报警点，此时按“清除”键可取消该报警点设置，按“确认”键保持当前电极设置同时指向下一电极点；如报警输出指示没有灯亮起，表示该电极未被设成低报报警点，此时按“确认”键忽略该点并指向下一电极点，按“设置”键，可将该点设置成报警点。
进入报警点设置后，数码管显示“1---1”，左侧第一位指示报警通道号选择（1-7）；右侧第一位为报警时声音选择，“0”代表无声，“1”代表有声。
在设置过程中，可通过“位+”、“位-”键进行当前位切换，通过“+1”、“-1”键对当前位进行数值修改，按“确认”键确认设置并保存，按“退
出”键取消当前点设置操作并退出。
设置完成后，可按“确认”键顺序检查并确认报警点的设置。
4.4 高报设定
在功能菜单操作状态下按“设置”键选择功能4，数码管显示：“4--dd”，此时按“确认”键进入高报设定功能。
仪表发光柱第一个电极点被选中（选中点为红色，其余为绿色），数码管显示对应的水位值。
高报报警点的设置步骤及操作与低报设定相同。
4.5 报警方式设定
在功能菜单操作状态下按“设置”键选择功能5，数码管显示：“5--EE”，此时按“确认”键进入报警方式设定功能。
此时数码管显示“----1”，右侧第一位显示“1”代表“与方式”，显示“0”代表“或方式”；可通过“+1”、“-1”键进行方式切换，按“确认”键保存设置并退出，按“退出”键取消操作并退出。
“与方式”报警是指在运行中，满足报警条件的全部报警点输出；
“或方式”报警是指在运行中，满足报警条件
中最高点或最低点一个报警点输出。
4.6 系统复位
在功能菜单操作状态下，按“设置”键选择功能6，数码管显示：“6--FF”，此时按“确认”键，系统进行复位。
4.7 缺省水位设定
在功能菜单操作状态下按“设置”键选择功能7，数码管显示：“7—A1”，此时按“确认”键系统进行缺省水位设定，将电极对应水位设置成缺省值，缺省值与面板刻度一致。
4.8 清除所有报警点
在功能菜单操作状态下按“设置”键选择功能8，数码管显示：“8—b2”，此时按“确认”键系统进行清除所有报警点操作。
该操作将清除所有报警设置，操作时应高度注意。
5、其他操作说明
5.1 运行和筛选
系统上电后，自动进入运行状态；在设置菜单操作状态下按“运行”键，系统进入运行状态。
在运行状态下，二次表前面板双色发光柱指示电极状态——绿色代表对应电极有水，红色代表对应电极无水。
在运行状态下按“筛选”键，筛选指示灯亮，
系统进入筛选运行状态；再按“筛选”键，取消筛选。
在非筛选状态下，发光柱显示与电极状态完全对应，数码管显示最高有水点，电极全无水时数码管显示“OFF”；在筛选状态下，系统从高位向低位搜索，将第一个连续两点有水的电极位置确定为当前水位，发光条显示剔除单红、单绿夹杂的状态。
5.2 消音：
在系统处于运行状态时按“消音”键，消音指示灯亮起，禁止报警时发声；再按“消音”键，取消消音状态。
6、高、低报警的逻辑判断
高、低报警输出均以水位状态（有筛选或无筛选）为开启限定。
运行时，优先判定高报状态。
在有高报的情况下，封锁低报，即使低报值设定比高报值还高，也是如此，这样可避免逻辑混乱。
高报时，无论有无筛选，必须该点向下连续两点有水方可输出；低报时，同样向上连续两点无水方可输出，这样处理和有些用户在报警点装两个平行电极相与的效果是一样的，且逻辑上更为可靠。
7、安装接线：本机后面板接线端子是通用型设计，某些型号不具有的功能端子为空脚。
（接线见图6、7）
四、使用、维护注意事项：
1、如需检查更换二次仪表内元件，只需抽出
机芯即可。
更换元件时所用的电烙铁、测试仪表都
必须良好接地。
2、如在运行过程中出现显示不正常，可拔下
电极信号电缆插头，红灯应全亮；否则可能是水阻
值设置过低或发光器件损坏。
3、参数设置完毕后，必须将“设置有效”对
应的两个端子短接，禁止参数修改，以避免误操作
引起设置参数变化。
