workbench热力学与结构力学多物理场耦合仿真
仿真与建模中的多物理场耦合技术研究

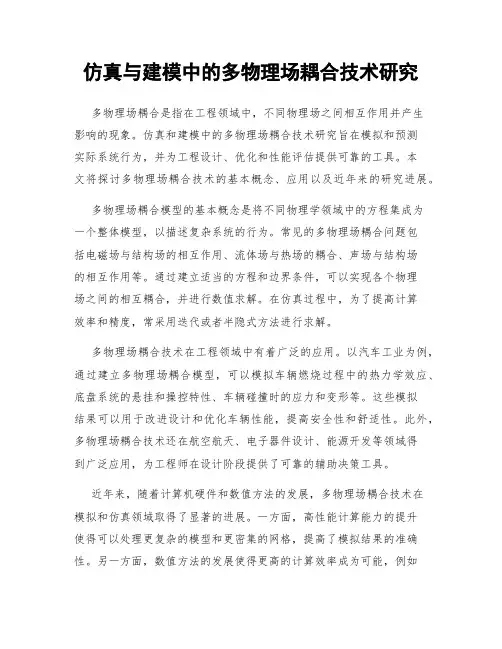

仿真与建模中的多物理场耦合技术研究多物理场耦合是指在工程领域中，不同物理场之间相互作用并产生影响的现象。
仿真和建模中的多物理场耦合技术研究旨在模拟和预测实际系统行为，并为工程设计、优化和性能评估提供可靠的工具。
本文将探讨多物理场耦合技术的基本概念、应用以及近年来的研究进展。
多物理场耦合模型的基本概念是将不同物理学领域中的方程集成为一个整体模型，以描述复杂系统的行为。
常见的多物理场耦合问题包括电磁场与结构场的相互作用、流体场与热场的耦合、声场与结构场的相互作用等。
通过建立适当的方程和边界条件，可以实现各个物理场之间的相互耦合，并进行数值求解。
在仿真过程中，为了提高计算效率和精度，常采用迭代或者半隐式方法进行求解。
多物理场耦合技术在工程领域中有着广泛的应用。
以汽车工业为例，通过建立多物理场耦合模型，可以模拟车辆燃烧过程中的热力学效应、底盘系统的悬挂和操控特性、车辆碰撞时的应力和变形等。
这些模拟结果可以用于改进设计和优化车辆性能，提高安全性和舒适性。
此外，多物理场耦合技术还在航空航天、电子器件设计、能源开发等领域得到广泛应用，为工程师在设计阶段提供了可靠的辅助决策工具。
近年来，随着计算机硬件和数值方法的发展，多物理场耦合技术在模拟和仿真领域取得了显著的进展。
一方面，高性能计算能力的提升使得可以处理更复杂的模型和更密集的网格，提高了模拟结果的准确性。
另一方面，数值方法的发展使得更高的计算效率成为可能，例如使用多重网格方法、预处理技术和有效的求解策略。
这些进展为多物理场耦合技术的应用提供了更大的空间和潜力。
在多物理场耦合技术的研究中，准确的数值模拟方法和物理模型的建立是至关重要的。
对于不同物理场之间的耦合问题，需要选择合适的数值方法，并进行相应的数值实验验证。
此外，物理模型的建立也需要考虑不同物理场之间的界面条件和相互作用机制。
在模型验证和验证中，实验数据的对比分析也是必不可少的，以确保数值模拟结果的准确性。
ansys workbench原理
ansys workbench原理ANSYS Workbench是由ANSYS开发的一种强大的有限元分析软件，被广泛应用于工程领域的结构分析、热力学分析、流体力学分析、振动分析以及多物理场耦合分析等方面。
本文将介绍ANSYS Workbench的工作原理和相关的重要概念。
ANSYS Workbench基于参数化建模，其工作原理主要分为两个步骤：预处理和求解后处理。
预处理阶段是ANSYS Workbench进行模型的建立和设置，在这个阶段，用户需要定义模型的几何形状、材料特性、边界条件等。
ANSYS Workbench提供了一个直观的图形用户界面（GUI），用户可以通过拖拽和放置来创建几何形状、选择材料、定义边界条件等。
此外，用户还可以通过输入参数来建立参数化模型，从而快速实现多样化的设计。
在预处理阶段中，ANSYS Workbench还提供了一些工具和方法来辅助建模和优化。
例如，几何建模工具可以帮助用户创建复杂的几何形状，参数化几何可以使用户对模型进行迭代设计和优化。
此外，网格划分工具可以将模型划分为更小的单元格，以便于数值计算。
在必要的情况下，用户还可以使用提供的材料库来选择合适的材料属性。
一旦预处理阶段完成，模型的几何形状、材料属性和边界条件都被定义好后，就进入求解阶段。
求解阶段是ANSYS Workbench对模型进行数值计算和求解的过程。
在此阶段，ANSYS Workbench将根据用户定义的方程和边界条件来求解模型的响应。
数值计算使用有限元法进行离散化，并通过迭代求解来逼近模型的真实行为。
ANSYS Workbench提供了各种求解器和求解方法，以适应不同类型的物理场。
例如，结构分析使用静态或动态求解器，流体力学分析使用Navier-Stokes方程。
工程师可以在求解阶段中选择合适的求解器和设置相应的求解参数。
完成求解后，进入后处理阶段。
后处理阶段用于分析和评估模型的结果。
ANSYS Workbench提供了各种工具和方法来可视化和解释结果。
ansysworkbench结构热耦合教材
标题：深度解析ANSYS Workbench 结构热耦合教材在工程领域，ANSYS Workbench 结构热耦合是一个非常重要而复杂的主题。
它涉及到结构分析和热传导的耦合问题，在工程实践中有着广泛的应用。
本文将对ANSYS Workbench 结构热耦合教材进行全面评估，并共享个人观点和理解。
1. 教材概述ANSYS Workbench 结构热耦合教材是针对结构分析和热传导耦合问题而编写的教材，它包含了理论知识与实际应用相结合的内容。
教材以简洁清晰的语言，系统地介绍了ANSYS Workbench 中结构热耦合分析的基本原理、方法和操作步骤，并通过大量的例题进行了详细演示与讲解。
2. 主题深度探讨在教材中，对结构热耦合分析的基本原理和数学模型进行了深入讲解。
通过对热传导方程和结构强度理论的介绍，使学习者能够了解结构受热载荷作用下的变形和应力分布规律。
教材还涵盖了ANSYS Workbench 中热-结构耦合分析的建模和网格划分技术，使学习者能够掌握仿真分析的关键技术。
3. 教材回顾与总结ANSYS Workbench 结构热耦合教材通过丰富的案例分析和实例演示，帮助学习者深入理解了结构热耦合分析的实际应用。
从简单的热传导问题到复杂的结构热耦合分析，教材覆盖了多个领域和行业的案例，为学习者提供了丰富的学习资源。
通过总结与回顾，学习者可以全面、深刻地领会结构热耦合分析的理论与实践。
4. 个人观点与理解在学习和掌握ANSYS Workbench 结构热耦合教材的过程中，我对结构热耦合分析有了更深入的理解。
通过教材的系统学习，我认识到在工程实践中，结构热耦合分析能够为工程设计和优化提供重要依据，尤其在高温场、冷却系统、电子器件等领域有着广泛的应用。
我也意识到结构热耦合分析需要综合考虑材料性能、热载荷和结构强度等多个因素，需要综合运用结构分析、热传导分析与ANSYS仿真技术，具有一定的复杂性和挑战性。
总结而言，ANSYS Workbench 结构热耦合教材涵盖了结构热耦合分析的基本理论与实际应用，是学习者系统学习结构热耦合分析的重要参考资料。
ansys maxwell+workbench 2021 电机多物理场耦合
ansys maxwell+workbench 2021 电机多物理场耦合1. 引言1.1 概述本文旨在介绍ANSYS Maxwell+Workbench 2021在电机多物理场耦合方面的应用。
随着现代电力技术的迅猛发展，电机在各个领域中扮演着重要角色。
然而，电机设计与优化面临着许多复杂的问题，包括电磁场、结构和热场等多种物理场的相互影响。
因此，通过使用ANSYS Maxwell+Workbench工具来实现电机多物理场耦合模拟是一种有效的方法。
1.2 文章结构本文将分为五个部分进行阐述。
首先，在引言部分进行概述，并介绍文章结构。
第二部分将简要介绍ANSYS Maxwell+Workbench 2021工具的基本背景和功能特点。
接下来的第三部分将解析电机多物理场耦合的概念和原理，以便读者更好地了解该主题。
第四部分将重点介绍ANSYS Maxwell+Workbench在电机多物理场耦合中的应用，包括Maxwell在电磁场建模中的应用以及Workbench 在结构和热场建模中的应用，并通过实例讲解详细说明其使用方法。
最后，在第五部分对实验结果进行总结与分析，并展望该领域未来的发展趋势和应用前景。
1.3 目的本文的目的是向读者介绍ANSYS Maxwell+Workbench 2021工具在电机多物理场耦合中的应用。
通过了解该工具的基本背景、功能特点以及原理，读者能够更好地了解电机设计优化过程中多物理场相互耦合的问题，并学习如何使用ANSYS Maxwell+Workbench进行模拟和分析。
希望该文章能为电机设计和优化提供一定的指导，并对相关领域的研究人员和工程师有所帮助。
2. ANSYS Maxwell+Workbench 2021简介：2.1 ANSYS Maxwell简介：ANSYS Maxwell是一款电磁场仿真软件，旨在帮助工程师和设计师将电磁设计与虚拟原型建模相结合。
它提供了广泛的功能和工具，用于建模、分析和优化各种设备和系统中的电磁场问题。
Ansoft与Workbench协同仿真实现双向耦合的方法
Ansoft与Workbench协同仿真实现双向耦合的方法在科研或者做研究生毕设的过程中，经常会遇到多个物理场的耦合问题，诸如流固耦合、热电耦合、磁热耦合以及磁热结构耦合等等。
而且往往还会遇到各种非线性问题：磁导率是随温度变化的或者电阻率也与温度成非线性关系，这时为了保证计算结果的准确性，有必要也必须是多物理场实现双向耦合。
在Ansoft与Workbench实现磁热耦合的过程中，就需要保证他们耦合式双向的。
下面介绍两种方法：方案一：利用Workbench组件系统中的“Feedback Iterator”模块，如下图然后设置Feedback Iterator属性，也可添加脚本。
使用这种方法，通常3-4次耦合迭代即可达到稳定（Ansys官方说法）方案二：Ansoft Help文档—“Coupling Maxwell Designs with ANSYS Thermal via Workbench”19. To export the thermal result to Maxwell, right-click on the Imported Load (Maxwell2DSolution), or Imported Load(Maxwell3DSolution) and select Export Results.20. To fully utilize the automation capabilities provided in ANSYS Workbench, select Imported Load (Maxwell2DSolution), or Imported Load(Maxwell3DSolution); and in its Detail window, select Yes for Export after Solve. With this option selected, users can continue the iteration between Maxwell/Thermal simulations from the Workbench schematic.To “push” the exported thermal results back to Maxwell, right-click on Maxwell's Solution cell on the Workbench schematic and select Enable Update. Then, right-click again on Maxwell's Solution cell and select Update. This will trigger Maxwell tore-simulate its solution with thermal results.To continue the solve iterations, repeat the following steps as needed:a. Right-click on Thermal's Setup cell and select Refresh.b. Right-click on Thermal's Setup cell and select Update.c. Right-click on Maxwell's Solution cell and select Enable Update.d. Right-click on Maxwell's Solution cell and select Update.。
ansys workbench建模仿真技术及实例详解 -回复
ansys workbench建模仿真技术及实例详解-回复什么是ANSYS Workbench建模仿真技术，以及提供一个实例来详解。
ANSYS Workbench建模仿真技术是一种集成在ANSYS软件平台下的先进仿真建模工具。
它能够提供全面的、高精度的仿真分析，用于解决各种工程问题。
ANSYS Workbench能够模拟并分析结构力学、流体动力学、热传导和电磁场等各种物理现象，它是一个功能强大且灵活的工具，可用于设计优化、性能评估和故障诊断等应用。
ANSYS Workbench的优势之一是其集成的工作环境。
它提供了一个统一的界面，允许工程师能够轻松地建立多物理场的模型、设置边界条件、进行网格划分以及执行仿真分析。
这个集成环境大大提高了工作效率，减少了因为转换格式而产生的错误和不一致性。
ANSYS Workbench还具有高度可扩展性。
它支持多种不同类型的分析，并且可以与其他工具和软件集成。
这使得工程师能够根据他们的特定需求，选择合适的分析方法和模型。
此外，ANSYS Workbench还可以通过添加插件和自定义脚本等方式进行扩展和定制化，以满足用户需求。
下面以一个实例来详细说明ANSYS Workbench建模仿真技术的应用。
假设我们要设计一个汽车的底盘，我们希望通过仿真分析来优化其刚度和强度。
首先，我们需要建立一个底盘的三维几何模型。
可以使用ANSYS SpaceClaim软件来创建几何模型，然后将其导入到ANSYS Workbench 中进行后续分析。
接下来，我们需要定义材料属性。
通过在材料库中选择合适的材料，并输入相应的力学参数，如弹性模量、泊松比和屈服强度等。
这些参数将用于定义底盘的材料行为。
然后，我们需要设定边界条件。
我们可以设定车轮的载荷、车身的支撑条件、底盘的连接方式等。
这些边界条件将用于约束和模拟底盘在实际工况下的受力情况。
接着，我们需要对几何模型进行网格划分。
ANSYS Workbench提供了多种网格划分工具，可以根据模型的复杂性和分析需求选择合适的网格类型和划分方法。
workbench的参数化建模与仿真优化
workbench的参数化建模与仿真优化Workbench是一个集成的CAD / CAE软件解决方案，它的主要功能是CAD设计、参数化建模、仿真分析和优化。
参数化建模与仿真优化是其两个最强大的特点。
本文将分别讲解这两个部分。
一、参数化建模参数化建模是Workbench的主要功能之一。
简单来说，它通过输入参数和规则，自动生成几何形状，从而简化了复杂的设计过程。
参数化建模具有以下优点。
1. 灵活性参数化建模使得设计师可以通过调整参数，轻松改变模型几何形状。
这种灵活性能够帮助设计师在不同的设计过程中快速响应需求变化。
2. 重复使用性与手工制图相比，参数化建模可以减少重复性工作。
设计师只需要通过调整参数，对原始模型进行修改和重现。
3. 可维护性参数化建模使用公式和逻辑语句来构建模型，这些参数和公式都可以轻松修改，从而保持模型的可维护性。
4. 减少错误率参数化建模可以减少手动绘图和计算所带来的人为错误，从而提高设计的准确性。
二、仿真优化仿真优化是通过仿真工具模拟设计过程，快速找到最佳设计方案，并进行优化。
Workbench中的仿真分析包括如下内容。
1. 结构力学仿真分析结构力学仿真是一种通过数学、物理和力学方法计算和预测结构组件的性能和破坏行为的方法。
在Workbench中，可以根据不同的载荷承载能力和应变情况自动找到最佳结构设计方案。
2. 流体动力学仿真分析流体动力学仿真是一种分析流体行为的方法，包括例如流动速度、压力、温度和速度差等参数。
在Workbench中，可以通过改变流体动力学参数，如速度、压力和流量等，来自动生成最佳设计方案。
3. 电磁仿真分析电磁场仿真分析是通过求解Maxwell方程组来预测电磁场在材料、器件和电子电路中的分布与性质。
在Workbench中，可以根据电磁感应和电磁辐射等参数，快速找到最佳设计方案。
综上所述，Workbench的参数化建模与仿真优化是CAD / CAE领域的一大创新，它更快、更灵活、更准确、更可靠的解决方案，让工程师的设计和仿真工作效率得到了显著提高。
workbench中静磁magnetostatic结构耦合结构
workbench中静磁magnetostatic结构耦合结构摘要：一、引言二、静磁magnetostatic结构概述1.定义与概念2.应用领域三、workbench中静磁magnetostatic结构耦合结构1.workbench软件介绍2.静磁magnetostatic结构耦合结构原理3.操作步骤与实现四、静磁magnetostatic结构耦合结构的优缺点分析五、总结与展望正文：一、引言随着科学技术的不断发展，静磁magnetostatic结构在工程领域中的应用越来越广泛。
本文将介绍workbench中静磁magnetostatic结构耦合结构的相关知识，以帮助大家更好地理解和应用这一技术。
二、静磁magnetostatic结构概述1.定义与概念静磁magnetostatic结构是指在静止磁场中，由于磁性材料的存在，产生的磁通分布和磁场能量。
这种结构具有重要的工程应用价值，例如磁性材料的生产、磁力设备的设计等。
2.应用领域静磁magnetostatic结构在诸多领域都有广泛应用，如电力、通信、交通、医疗等。
例如，在磁浮列车、磁共振成像（MRI）等领域，静磁magnetostatic结构发挥了关键作用。
三、workbench中静磁magnetostatic结构耦合结构1.workbench软件介绍workbench是一款功能强大的多物理场仿真软件，可以进行电磁场、热力学、结构力学等多种物理场的仿真分析。
2.静磁magnetostatic结构耦合结构原理在workbench中，静磁magnetostatic结构耦合结构是指将静磁magnetostatic场与其他物理场（如电场、温度场等）进行耦合分析。
这种耦合分析可以更准确地模拟实际工程问题，提高仿真精度和可靠性。
3.操作步骤与实现（1）在workbench中建立静磁magnetostatic结构模型；（2）添加其他物理场模型（如电场、温度场等）；（3）进行模型参数设置；（4）运行仿真分析；（5）分析仿真结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Workbench 热应力与结构应力多物理场耦合仿真
这是分析的例子ANSYS实例数据（ANSYS WORKBENCH 14.5版本）
fenxi.rar
自己做的一个小例子，下图所示刚基板受热，热传导到陶瓷上，两种材料热膨胀系数不一样，受热速度不一样，导致温度不一样，热导致两种材料发生热应力
也可以坚固基板的四个螺钉孔，分析热导致的结构应力
ANSYS workbench 中建立瞬时热分析，再建立结构分析，结构分析共用热分析结果。
如下图所示：
在DM中，导入PRO/E建立的模型在model中进行前处理
给两个PART 添加材料属性
发现没有陶瓷的材料，所以要添加陶瓷的材料属性。
进入到材料属性中，又发生陶瓷的材料属性太少，只有一点热传导率和比热容，要新加弹性模量才能结构分析，还要增加热膨胀系数
给陶瓷新增热膨胀系数，弹性模量刷新材料属性
给陶瓷，铁添加材料属性
焊接，在这里假设为绑定接触
接触的类型多，且复杂，最难设置的就是接触边界条件，如果接触没有设置对，仿真结果完全不对，或者不收敛。
特别是螺钉的接触设置，带间隙的接触
划分网格，自由划分如下，明显感觉陶瓷划分不好
使用multizone网格
分析时间改为50S后的结果
在一个面加载150度温度，查看50S后的结果分析后温度场
由于前面已经增加了结构分析，所以分析里面已经有结构的分析项直接查看不对基板进行约束的，自由状态的结构应力图：
对基板螺钉孔进行固定约束，再查看结果：增加约束
最大应力在螺钉固定区
大家关注的是陶瓷的应力，所以可以单独查看陶瓷应力
增加螺钉后，陶瓷与基板的接触应力变大了，肯定是螺钉固定基板，导致基板的形变发生变
化，引起接触区域的变形更大导致。
这时需要优化螺钉的固定位置。
