消火栓系统施工工艺
室内消火栓系统施工工艺技术方案
室内消火栓系统施工工艺技术方案一、施工工艺流程二、安装准备1.认真熟悉经消防主管部门审批的设计施工图纸，编制施工方案，进行技术、安全交底，同时根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。
2.核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时3.检查预埋件和预留洞是否准确。
4.检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。
5.安排合理的施工顺序，避免工种交叉作业干扰，影响施工。
三、消火栓管道安装1.消火栓干管安装消火栓系统干管安装应根据设计要求使用管材，管道安装前应进行检查，合格后方能使用。
1)供水主干管和干管如果埋地敷设铺设，先检查挖好的管沟或砌好的地沟，应满足管道安装的要求，设在地下室、技术层或顶棚的水平干管，可按管道的直径、坐标、标高及坡度制作安装好管道支吊架。
2)对管道进行测绘、下料、切割、调直、加工、组装、编号。
从各条供水管入口起向室内逐段安装、连接。
安装过程中，按测绘草图甩留出各个消防立管接头的准确位置。
3)管道在焊接前应清除接口处的浮锈、污垢及油脂。
4)消防给水管安装，给水管网采用无缝钢管卡箍沟槽式专用管件连接，采用沟槽连接是近几年出现的一种新型管道连接方式，分为沟槽式连接和开孔式连接。
卡箍沟槽式连接按以下工序进行：A.施工准备：a.对管子进行测量，确定其满足要求；b.准备好相应管径的成套连接件；B.沟槽式连接：a.管子的压制●用切管机将管子按所需长度切割，切口应平整，端面应垂直于管轴线，误差不应超过外径的1.0%，且最大不超过2mm。
●将需加工沟槽的管子水平架设在滚槽机和尾托架上；●将管子端面与滚槽机止推面贴紧，管轴线与滚槽机止推面呈900。
●启动滚槽机电机，同时缓慢压液压手柄，利用上、下压轮缓缓压出沟槽；●停止电机，用游标卡尺量测沟槽的深度和宽度，若不符合规范则重复步骤4～5，直至符合沟槽规范；●当沟槽的深度和宽度符合要求时，滚槽机卸荷，取出管子；●在滚槽机滚压沟槽过程中，严禁管子移位（纵向或角向移位）。
消火栓灭火系统施工工艺
消火栓灭火系统施工要求一、套管制作与安装1、穿过楼板、墙体、基础等处，管道必须设置套管。
2、套管管径应比穿墙、楼板的横管、立管管径大1-2号。
3、套管长度：A 、过墙套管长度=墙厚+墙两面抹灰厚度；B 、过楼板套管长度=楼板厚度+板底抹灰厚度+地面抹灰厚度+Hmm （H ：穿过普通楼板套管顶部高出装饰地面为20，穿过卫生间、厨房楼板套管顶部高出装饰地面为50。
）C 、管两端平齐,打掉毛刺,管身应除锈,管内外要涂漆防腐、防锈。
4、套管安装：A 、套管安装应在横管、立管或支管安装时即时套入,放在指定位处,过楼板处宜用铁丝临时固定,待横管、立管或支管安装校正无误后,再调整至规定位置,用铁丝调正环隙后固定,并进行封堵。
B 、穿楼板的套管应在套管与管子之间的空隙用油麻和防水油膏填实。
二、管道支、吊架安装1、横管坡度、标高的确定：支、吊架要按设计要求给定的标高和坡度敷设，为此可先确定安装横向管道的两端的标高，中间支吊架的标高可由该两点用拉线的办法按支点间距确定。
2、吊架预制：配水支管的吊架,采用L40X40X4角钢制作，采用“L ”形状，角钢立面一侧做450倒角，用于安装“U ”型卡子,把紧配水支管供水主干管吊架采用L50X50X5角钢制作。
A 、吊架根部支承基面至待卡钢管中心位置距离：L 1=屋面板标高－管中心标高,或L 1=屋面板标高－管底皮标高+1/2管外径。
B 、吊杆上安装“U ”形卡子2孔中心距离（以钢管中心为对称点,上下布置）：L 2=钢管外径+“U ”形卡子直径+6mm 。
C 、吊架总长度：L 0=L 1+L 2/2+20mm3、“U ”形卡子采用镀锌的，螺纹长度足够,应超出螺母2～5mm 。
4、水平安装的主干管每道梁处设置一个防晃支架，竖直安装的主干管距楼面300mm处设置固定支架，竖井内、地下室、湿式报警室的排管采用槽钢做支架。
5、管道支、吊架要构造正确,安装牢固，支架与管子接触紧密，拧紧膨胀螺栓后应保持支承基面与屋面或墙面贴严,并使吊架托架与屋面或墙面垂直。

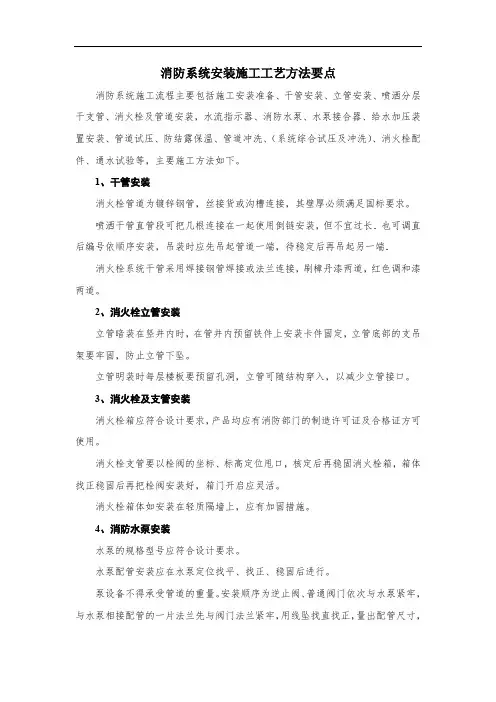

消防系统安装施工工艺方法要点
消防系统安装施工工艺方法要点消防系统施工流程主要包括施工安装准备、干管安装、立管安装、喷洒分层干支管、消火栓及管道安装，水流指示器、消防水泵、水泵接合器、给水加压装置安装、管道试压、防结露保温、管道冲洗、（系统综合试压及冲洗）、消火栓配件、通水试验等，主要施工方法如下。
1、干管安装消火栓管道为镀锌钢管，丝接货或沟槽连接，其壁厚必须满足国标要求。
喷洒干管直管段可把几根连接在一起使用倒链安装，但不宜过长．也可调直后编号依顺序安装，吊装时应先吊起管道一端，待稳定后再吊起另一端．消火栓系统干管采用焊接钢管焊接或法兰连接，刷樟丹漆两道，红色调和漆两道。
2、消火栓立管安装立管暗装在竖井内时，在管井内预留铁件上安装卡件固定，立管底部的支吊架要牢固，防止立管下坠。
立管明装时每层楼板要预留孔洞，立管可随结构穿入，以减少立管接口。
3、消火栓及支管安装消火栓箱应符合设计要求，产品均应有消防部门的制造许可证及合格证方可使用。
消火栓支管要以栓阀的坐标、标高定位甩口，核定后再稳固消火栓箱，箱体找正稳固后再把栓阀安装好，箱门开启应灵活。
消火栓箱体如安装在轻质隔墙上，应有加固措施。
4、消防水泵安装水泵的规格型号应符合设计要求。
水泵配管安装应在水泵定位找平、找正、稳固后进行。
泵设备不得承受管道的重量。
安装顺序为逆止阀、普通阀门依次与水泵紧牢，与水泵相接配管的一片法兰先与阀门法兰紧牢，用线坠找直找正，量出配管尺寸，配管先点焊在这片法兰上，再把法兰松开取下焊接，冷却后再与阀门连接好，最后再焊与配管相接的另一法兰。
阀门安装手轮方向应便于操作，标高一致，配管排列整齐。
5、水泵接合器安装安装位置应有明显标志，阀门位置应便于操作，接合器附近不得有障碍物。
安全阀应按系统工作压力定压，防止消防车加压过高破坏室内管网及部件，接合器应装有泄水。
6、管道试压消火栓管道工作压力0.3Mpa，试验压力0.6Mpa，喷淋管道工作压力0.6Mpa，试验压力为1.4Mpa。
室内消火栓系统施工方案及工艺方法
室内消火栓系统施工方案及工艺方法一、室内消火栓系统施工方案：1.施工前准备：在施工前需要对施工现场进行评估，确定消火栓系统的布局和设备选型。
同时要准备好所需材料和工具。
2.图纸设计与审批：根据建筑物的平面布置和消防设施设计标准，制定出消火栓系统的详细图纸，并进行相关审批手续。
3.材料准备：选择符合国家标准的消防接口、消火栓、消防水带等设备及材料，确保质量可靠。
4.设备安装：根据图纸要求，对消火栓、水泵、水箱等设备进行安装，确保平稳、牢固且与其他系统联通。
5.管道敷设：根据图纸要求，在建筑物内部敷设消火栓系统所需的管道，并安装闸阀、减压阀等相关附件。
6.喷淋系统：对于特定场所或重要区域，需要增加喷淋系统。
喷淋系统的设计和施工需要符合相关规范，保证灭火效果。
7.配管工程：进行消火栓系统的配管工程，包括主干管、支管、旁路、附属管等。
8.室内设备：安装压力表、水流指示器、喷嘴等室内设备，保证消火栓系统的正常操作和监控。
9.保护层施工：对于消火栓系统管道和设备，进行保护层施工，防止腐蚀和磨损。
10.进行试验：在完成所有施工工作后，对消火栓系统进行试验，包括压力测试、流量测试和泄露测试等，确保系统工作正常。
11.政府验收：将消火栓系统竣工申请报送至相关部门，经过验收合格后方可投入使用。
二、室内消火栓系统工艺方法：1.管道加工：采用切管、锯管或热熔连接等方式，确保管道接口牢固且不泄漏。
2.设备安装：安装消火栓、水泵、水箱等设备时，需要注意设备的垂直度和水平度，以保证正常工作。
3.密封处理：对于消火栓系统的连接口和管道洞口，进行密封处理，以防漏水和漏气。
4.弧焊工艺：在焊接管道时，采用合适的焊接方法和技术，确保焊缝牢固、均匀且无缺陷。
5.隐蔽工程：在进行配管和设备安装后，进行隐蔽工程，包括管道保温、墙面修补等工作。
6.装饰处理：在施工完成后，对于室内消火栓系统的管道和设备进行装饰处理，保证美观性和安全性。
7.整理与清洁：施工完成后，及时清理施工现场，保持管道和设备的整洁。
室内消火栓系统安装施工工艺与质量标准
室内消火栓系统安装工艺标准一、总则1 范围本标准适用于在建项目室内消火栓系统安装工程的施工管理和质量验收，如本标准的要求高于国家相关规范的规定，以本标准为准，否则以国家规范为准。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。
GB50300-2001 建筑工程施工质量验收统一标准GB50242-2002 建筑给水排水及采暖工程施工质量验收规范二、施工准备1 技术准备1.1 图纸会审完成。
1.2 编制详细的分项施工要点方法及技术交底。
1.3 编制施工进度计划及材料进场计划。
1.4各安装施工单位综合管线的排布图，形成一致意见。
1.5 参照设计图，厂家提供消防设备的基础图。
2 物资准备2.1 管材、管件及设备等规格、型号及性能检测报告应符合国家技术标准或设计要求和公司标准；消防专用设备及附件，应有消防部门认可的生产许可证书及3C认证证书。
2.2所有材料进场时应对品种、规格、外观等进行验收。
2.3管件：卡箍式管件接头和配件应与管道设计工作压力相匹配，且符合CJ-T156-2001的规定。
2.4主要器具和设备必须有完整的安装使用说明书。
2.5阀门安装前，应做强度和严密性试验。
3 作业条件准备3.1 土建主体工程基本完成；配合土建施工进度所做的各项预留孔洞、预埋铁件、预埋套管等的复核工作已经完成。
3.2室内墙体厚度已定或墙面粉刷层已结束；室内明装箱背面腻子等已完工；管井内防水已施工。
3.3 通过管道的室内位置线及地面基准线已检测完毕。
三、施工工艺1 施工工艺流程本工艺流程见下图。
室内消火栓系统安装工艺流程图2 操作要求2.1、套管预留预埋1)、管道穿楼面、屋面及墙体均需设置套管（除住宅户内）。
套管采用钢性套管或塑料套管，结构采用钢性套管，砌体采用塑料套管。
2)、穿墙套管应保证两端与墙面饰面平齐，穿楼板套管应使下部与楼板平齐，上部有防水要求的套管应高出装饰地面50mm，其它应为20mm，套管环缝应均匀，用油麻填塞，外部用腻子或密封胶封堵，且端面应光滑；当管道穿越防火分区时，套管的环缝应该用防火胶泥等防火材料进行有效封堵。
消防栓系统施工工艺
消防栓系统施工工艺一、施工工艺流程：管道安装流程：管线测量→支吊架制作安装→机械断管→机械滚槽、开孔→管口打磨→管道连接→管道强度及严密性试验→管道冲洗二、施工工艺1、熟悉图纸，熟悉图纸同生活给水管道。
2、管线测量及支吊架制作安装:按照设计要求进行管道支、吊架的位置放线。
管道支、吊架的制作应符合相A、用切管机将钢管切割至所需长度，切口应平整，切口处毛刺应用砂轮机打磨。
B、将需加工沟槽的钢管架设在沟槽机及尾架上。
C、用水平仪测量钢管水平度，调整钢管使之保持水平。
D、将钢管端面与滚槽机止面贴紧，使钢管中轴线与滚槽机止面呈900。
E、启动滚槽机电机，缓慢压下千斤顶，使上压轮均匀滚压钢管，至预定沟槽深度即停机。
F、用游标卡尺检查沟槽深度和宽度，确认是否符合要求。
G、千斤顶卸荷，从滚槽机上取下钢管。
4.卡箍管件安装要点：安装机械三通、机械四通的钢管应在与支管连接部位用开孔机开孔。
A、用链条将开孔机固定于钢管预定开孔处。
B、启动开孔机，缓慢转动开孔机立柱顶部的手轮，直至钻头完成在钢管上开孔的工作。
在操作过程中，为保护钻头，需适量添加开孔钻头用润滑剂。
C、清理钻落的金属和开孔部位残渣，孔洞处毛刺须用砂轮机打磨光滑。
D、将机械三通、卡环置于钢管孔洞上下，注意机械三通、橡胶密封与孔洞之间间隙均匀，紧固螺栓到位。
5. 卡箍管道安装技术要点：先装大口径、总管、立管，后装小口径、分支管的原则。
安装过程中应按顺序安装，避免出现跳装、分段装，以免出现管段之间连接困难和影响管路整体性能。
A、准备好符合要求的沟槽管段、配件和附件。
B、检查接头橡胶密封圈是否有损伤，将其套上一根钢管的端部。
C、将另一根钢管靠近已套上橡胶密封圈的钢管端部，两端处应留有一定间隙，间隙应符合要求。
D、将橡胶密封圈套上另一根钢管端部，使橡胶密封圈位于接口中间部位，并在其周边涂抹润滑剂。
E、检查管道中轴线是否保持水平。
F、在接口位置橡胶密封圈外侧安装上、下卡环，并将卡环凸边卡进沟槽内。
消火栓系统安装工艺
消火栓系统安装工艺（一）工艺流程土建预留预埋管、洞检查→支架制作安装→管道安装→水压试验→管道防腐→设备安装→竣工（二）干管安装1、消火栓系统干管安装应根据设计要求使用管材，室外消火栓系统选用球墨铸铁管，室内消火栓系统选用热镀锌钢管。
2、室外消火栓系统管道采用石棉水泥接口。
室内消火栓系统DN100及以上规格采用卡箍连接，DN100以下规格采用丝接。
3、管道穿墙处不得有接口，管道穿过伸缩缝处应有防冻措施。
（三）箱体及支管安装1、消火栓箱应符合设计要求，产品应有消防部门的制造许可证及合格证方可使用。
2、消火栓支管应以栓阀的坐标、标高定位出口，核定后再稳固消火栓箱，箱体找正稳固后再把栓阀安装好，栓阀侧箱在箱内时应在箱门开启的一侧，箱门开启应灵活。
3、消火栓箱体安装在轻体隔墙上应有加固措施。
4、消火栓管道安装完按设计指定压力进行水压试验，稳压时间为30分钟，为配合装修，试压可分段进行。
5、消火栓系统管道试压完可连续作冲洗工作，冲洗时管内水流量应满足设计要求，进出水口水质一致时方可结束。
（四）箱体配件安装1、在交工前，消防水带应折好放在挂架上卷实、盘紧放在箱体内，消防水枪应竖放在箱体内侧，卷盘应放在箱底挂架上，消防水带与水枪、接口应用卡箍连接并在里侧加一道铁丝。
2、应与电气专业配合施工手动报警按钮、电话插孔、指示灯。
（五）通水调试1、通水调试前消防设备包括水泵结合器、节流装置等应安装完毕，其中水泵做好单机调试工作。
2、系统通水达到工作压力，选系统最不利点消火栓做试验，通过水泵结合器及消防水泵加压，消防栓喷放压力均应满足设计求。
3.15.3消防报警系统（一）钢管和金属桥架安装要求1、进场管材应有合格证、质量检验报告,并应检查质量、数量、规格型号是否与要求相符合，填写检查记录。
钢管要求壁厚均匀，无劈裂和砂眼棱刺现象，镀锌层内外均匀完整。
2、配管前应根据设计、厂家提供的各种探测器、手动报警器、广播喇叭、模块、电话等设备的型号、规格，选定接线盒，使盒子与所安装的设备配套。
消火栓系统安装施工方案及工艺方法
消火栓系统安装施工方案及工艺方法一、施工前准备1.安全方案制定：施工前需制定详细的安全方案，包括施工期间的安全措施、操作步骤、应急预案等，确保施工过程中的安全。
2.材料准备：根据设计要求提前准备好所需的消防设备，包括消火栓、消火栓箱、水泵、管道、阀门等，确保施工中的材料供应。
3.现场勘查：进行详细的现场勘查，了解施工条件、线路布置、消火栓位置等情况，为后续施工做好准备。
二、施工步骤1.消火栓箱安装：根据设计要求，选择适当的位置进行消火栓箱的安装。
首先在地面上挖掘好槽型基础，然后根据消防设备箱体的尺寸和形状，在基础上制作好安装槽。
将消火栓箱放入安装槽中，并进行调整和固定。
2.管道敷设：根据设计要求，在地面上进行管道的敷设。
首先，在消火栓箱旁边挖好相应深度和宽度的沟槽，然后将管道放入沟槽中，并按照线路要求进行固定。
注意管道的斜度，确保排水顺畅。
3.消火栓安装：根据设计要求，在所需位置上进行消火栓的安装。
首先，挖好消火栓的基坑，然后将消火栓放入基坑中，并进行调整和固定。
接下来，将消火栓与管道连接，并进行严密的密封。
4.阀门安装：根据设计要求，在管道上安装阀门。
根据阀门的类型，选择适当的位置进行安装。
将阀门与管道连接，并进行调整和固定。
确保阀门的开启和关闭灵活可靠。
5.水泵安装：根据设计要求，在水源附近进行水泵的安装。
首先，挖好水泵的基坑，然后将水泵放入基坑中，并进行调整和固定。
接下来，将水泵与管道连接，并进行严密的密封。
6.系统联调：在完成以上施工步骤后，进行系统的联调测试。
确保消火栓系统的正常运行和各个部件的协调配合。
三、验收和后续工作1.竣工验收：完成施工后，进行竣工验收和相关手续的办理。
验收包括消防设备的功能测试、系统运行情况的检查、工程质量的评估等。
2.定期维护：消火栓系统是重要的消防设备，需要定期进行维护和检修。
维护包括消防设备的清洁、润滑、检查管道漏水等工作，确保系统的正常运行。
3.应急预案制定：在系统正常运行的基础上，制定应急预案和相应的操作指南，以保障在火灾发生时能够及时、有效地使用消防设备。
