济阳隧道验收实施细则2.13
隧道验收标准
隧道验收标准
隧道验收标准是指对隧道工程建设完成后进行验收的一系列标准和规定。
隧道作为交通基础设施的重要组成部分，其建设质量直接关系到交通运输的安全和顺畅。
因此，对隧道的验收标准必须严格执行，以确保隧道工程的质量和安全性。
首先，隧道验收标准包括对隧道结构的检查。
这包括隧道的地质条件、洞体结构、支护体系等方面的检查，以确保隧道的结构稳固、安全可靠。
同时还需要对隧道的排水系统、通风系统等进行检查，以确保隧道内部环境的良好。
其次，隧道验收标准还包括对隧道设备的检查。
隧道内部常常需要安装照明设备、监控设备、通风设备等，这些设备的安装和使用必须符合相关的标准和规定。
验收时需要对这些设备进行全面的检查，以确保其正常运行。
另外，隧道验收标准还包括对隧道安全管理系统的检查。
隧道作为交通基础设施，其安全管理至关重要。
验收时需要对隧道的安全出口、紧急救援设备、安全标识等进行检查，以确保隧道在紧急情况下能够及时有效地进行应对。
最后，隧道验收标准还包括对隧道工程的相关文件和资料的审核。
这些文件和资料包括隧道设计文件、施工记录、材料验收报告等，验收时需要对这些文件和资料进行全面的审核，以确保其完整、准确。
总之，隧道验收标准是保障隧道工程质量和安全的重要手段，
必须严格执行。
只有通过严格的验收，才能确保隧道工程的质量和
安全达到标准，为交通运输的安全和顺畅提供保障。
隧道工程的验收规范
合同文件和设计文件
应依据合同文件和设计文件进行验收 ，确保工程满足业主和设计的要求。
应参照相关的隧道工程技术规范和标 准，如《公路隧道设计规范》、《公 路隧道施工技术规范》等。
验收的程序和内容
初步验收程序
包括验收前的准备工作、现场检查、资料审核等 。
详细验收程序
在初步验收合格后进行，包括对隧道工程的各项 功能进行测试和检测。
04
隧道支护结构中的排水 设施应畅通，无堵塞现 象。
隧道防排水结构验收
隧道防排水结构应满足设计要 求，无渗漏、积水等现象。
隧道防排水结构中的防水层、 排水沟、集水井等设施应符合 设计要求，安装牢固、位置准
确。
隧道防排水结构中的材料应符 合相关标准要求，保证耐久性 、防水性能等指标。
隧道防排水结构的施工质量应 符合相关标准要求，无明显的 缺陷和隐患。
排水系统
检查排水系统的设计、施工是否合理，排水沟、集水井等设施是否 完善，排水是否畅通。
注浆止水
检查注浆止水的施工记录、注浆浆液的配合比、注浆压力和注浆量 是否符合设计要求，注浆止水效果是否良好。
04
隧道工程设备设施验收
照明设施验收
总结词
照明设施应满足隧道内行车安全和人员安全的要求，验收时应关注灯具的布局、 照度和均匀度。
验收内容
包括隧道工程的主体结构、防排水系统、照明、 通风、消防等各个方面的检测和验收。
02
隧道工程结构验收
隧道洞身结构验收
01
02
03
04
隧道洞身结构应满足设计要求 ，无明显的变形、裂缝等缺陷
。
隧道洞身衬砌混凝土强度、耐 久性等性能指标应符合相关标
建筑隧道工程验收方案
建筑隧道工程验收方案一、前言建筑隧道工程验收是对隧道工程施工完成后的一项重要程序，旨在确认工程质量符合规范要求，以确保隧道的安全性、可靠性和持久性。
本方案将详细介绍建筑隧道工程的验收步骤、验收内容和验收标准，以保证验收的科学性和准确性。
二、验收步骤1. 准备阶段该阶段主要包括收集与隧道工程相关的文件和资料，如设计图纸、施工图纸、工程验收报告等。
在验收前，应进行资料归档和整理，确保所有相关资料齐全、准确。
2. 实地勘察实地勘察是验收的基础，主要通过对隧道施工质量进行现场检查和测量，评估施工过程中是否符合设计要求。
包括隧道尺寸、地质情况、安全设施等的检查，以及隧道灯光、通风、排水等设施的功能性测试。
3. 技术验证技术验证是对隧道工程中关键技术指标的评估和验证。
例如，通过对隧道结构强度、抗震能力、防水性能等进行测试和分析，验证是否满足设计要求。
4. 环境评估环境评估是对隧道工程周边环境的评估，以了解施工对环境的影响程度。
包括对施工噪音、震动、污染物排放等进行检测和评估，确保施工不对周围环境造成严重影响。
5. 安全评估安全评估是对隧道工程的安全性进行评估和验证。
包括对通风、照明、消防系统等安全设施的功能性测试，以及对应急疏散通道、防火墙等进行检查，确保隧道使用期间的人员和财产安全。
6. 文档审查文档审查是对隧道工程相关文件和资料的审核，包括设计文件、施工文件、质量报告等的审核。
通过检查这些文件的准确性和完整性，判断隧道工程是否按照相关规范和合同要求进行施工。
三、验收内容1. 结构验收包括对隧道结构的尺寸、强度、平整度等进行验收，以确保隧道的基本结构符合设计要求。
2. 设备验收包括对隧道设备和安全设施的功能性测试和检查，以确保设备正常工作和安全可靠。
3. 环境验收包括对隧道周边环境的评估和检测，以确定施工对环境的影响是否在可接受范围内。
4. 安全验收包括对隧道安全设施的功能性测试和检查，以确保隧道使用期间的人员和财产安全。
隧道工程施工及验收规范

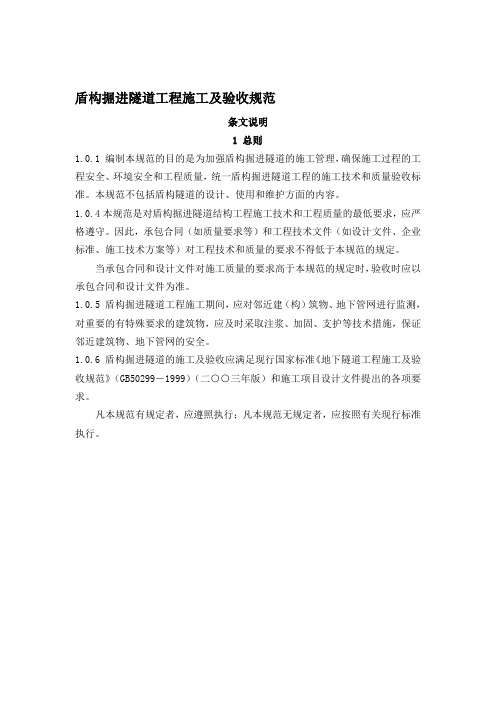

盾构掘进隧道工程施工及验收规范条文说明1 总则1.0.1编制本规范的目的是为加强盾构掘进隧道的施工管理，确保施工过程的工程安全、环境安全和工程质量，统一盾构掘进隧道工程的施工技术和质量验收标准。
本规范不包括盾构隧道的设计、使用和维护方面的内容。
1.0.4本规范是对盾构掘进隧道结构工程施工技术和工程质量的最低要求，应严格遵守。
因此，承包合同（如质量要求等）和工程技术文件（如设计文件、企业标准、施工技术方案等）对工程技术和质量的要求不得低于本规范的规定。
当承包合同和设计文件对施工质量的要求高于本规范的规定时，验收时应以承包合同和设计文件为准。
1.0.5盾构掘进隧道工程施工期间，应对邻近建（构）筑物、地下管网进行监测，对重要的有特殊要求的建筑物，应及时采取注浆、加固、支护等技术措施，保证邻近建筑物、地下管网的安全。
1.0.6盾构掘进隧道的施工及验收应满足现行国家标准《地下隧道工程施工及验收规范》（GB50299－1999）（二○○三年版）和施工项目设计文件提出的各项要求。
凡本规范有规定者，应遵照执行；凡本规范无规定者，应按照有关现行标准执行。
2 术语本章给出了本规范有关章节中引用的13条术语。
因盾构及施工技术都是新技术，目前在术语上存在地区和习惯差异，通过本规范统一盾构施工和验收的相关术语。
在编写本术语时，主要参考《地下铁道设计规范》、《地下铁道、轻轨交通岩土勘察规范》、《地下铁道、轻轨交通测量规范》、《地下铁道工程施工及验收规范》、《地下铁道设计施工》等规范和图书总结并统一出来的相关术语。
本规范的术语是从盾构掘进隧道的施工和验收角度赋于其含义，但含义不一定是术语的定义，同时还给出相应的推荐性英文术语，该英文术语不一定是国际通用的标准术语，仅供参考。
3 基本规定3.0.1对于盾构掘进隧道施工现场的技术质量管理，要求有相应的施工技术标准、健全的质量管理体系、施工质量控制和检验制度；对具体的施工项目，要求有经审查批准的施工组织设计和施工技术方案，并能在施工过程中有效运行。
隧道验收标准
隧道验收标准隧道是一种重要的交通基础设施，其安全性和质量直接关系到人民群众的生命财产安全和国家经济发展。
为了确保隧道的安全性和可靠性，制定了一系列的隧道验收标准，以保障隧道工程的质量和安全。
隧道验收标准的制定，是对隧道工程建设过程中各项工作的全面检验和评估，是对工程质量和安全的最终确认。
首先，隧道验收标准包括隧道结构的验收。
在隧道工程建设完成后，需要对隧道结构进行全面的检查和评估，确保其符合相关的设计要求和标准。
这包括对隧道的结构材料、施工工艺、设计参数等方面进行全面的验收，以确保隧道结构的安全可靠。
其次，隧道验收标准还包括隧道设备的验收。
隧道设备是保障隧道正常运行和安全使用的重要组成部分，包括通风系统、照明系统、排水系统、监控系统等。
在隧道工程建设完成后，需要对这些设备进行全面的检查和测试，以确保其性能稳定、运行可靠。
另外，隧道验收标准还包括隧道环境的验收。
隧道环境的验收主要包括对隧道内部空气质量、温度、湿度等环境因素进行检测和评估，以确保隧道内部环境符合相关的卫生标准和安全要求。
此外，隧道验收标准还包括隧道安全管理的验收。
隧道的安全管理是保隧道安全运行的重要环节，包括应急预案、安全标志、安全通道等方面。
在隧道工程建设完成后，需要对隧道的安全管理措施进行全面的验收，以确保隧道的安全管理工作到位、有效。
最后，隧道验收标准还包括隧道验收报告的编制。
隧道验收报告是对隧道验收过程和结果的总结和归档，是对隧道工程建设质量和安全的最终确认。
隧道验收报告需要包括隧道验收的整个过程、验收结果、存在的问题和改进措施等内容，以便于对隧道工程建设过程进行总结和借鉴。
综上所述，隧道验收标准是对隧道工程建设质量和安全的最终确认，是对隧道工程建设过程的全面检验和评估。
隧道验收标准的制定和实施，对于保障隧道工程的质量和安全具有重要意义，需要各相关方共同努力，确保隧道工程建设的质量和安全。
隧道工程施工质量验收标准
隧道工程施工质量验收标准一、前言隧道工程是一项重要的基础设施建设工程，对于城市交通、水利、电力等领域发挥着重要作用。
隧道工程的施工质量直接关系到工程的安全性、可靠性和使用寿命，因此，对隧道工程的施工质量进行严格的验收是非常必要的。
本文将介绍隧道工程施工质量验收标准，以确保隧道工程的施工质量达到规定标准。
二、验收标准的依据1. 《隧道工程施工质量验收暂行规定》（以下简称《暂行规定》）2. 《隧道工程施工质量验收规范》3. 《隧道工程施工规范》4. 相关国家标准和规范三、验收标准的内容1. 隧道工程的质量验收应根据《暂行规定》以及相关规范、国家标准等进行。
2. 隧道工程的质量验收主要包括工程设计、材料设备、施工工艺、施工质量等方面。
验收内容应综合考虑，不应局限于某一方面。
3. 隧道工程的质量验收应由建设单位委托第三方专业机构进行，且验收报告应按规定提交给建设单位和监理单位。
4. 隧道工程的质量验收应由验收人员进行评定，评定结果应按照《暂行规定》及相关规范进行判定。
5. 隧道工程的质量验收结果应根据规定标准进行分类，合格的工程可以移交使用，不合格的工程应进行整改并重新验收。
6. 隧道工程的质量验收应建立档案，档案内容应完整、准确，以备后期查阅。
四、验收标准的具体要求1. 工程设计(1)隧道工程的设计应符合相关规范和标准，设计内容应完整、准确。
(2)隧道工程的设计应考虑地质条件、水文条件等影响因素，保证工程安全。
(3)隧道工程的设计应合理布局，结构设计应合理稳定。
2. 材料设备(1)隧道工程所用材料应符合相关标准和规范，应有检测报告。
(2)隧道工程所用设备应符合相关标准和规范，设备应保持良好状态。
3. 施工工艺(1)隧道工程的施工工艺应符合相关规范和施工图纸，应有施工方案。
(2)隧道工程的施工人员应具备相应资质，应接受培训。
(3)隧道工程的施工现场应保持整洁，施工过程应严格按照规范进行。
4. 施工质量(1)隧道工程的施工质量应符合相关规范和标准，应有施工记录。
监理工作的隧道工程施工质量评定与验收要求
监理工作的隧道工程施工质量评定与验收要求隧道工程作为现代交通建设的重要组成部分，其施工质量的评定与验收工作是保证工程质量的关键环节。
监理工作在隧道工程建设过程中发挥着重要的作用，本文将对监理工作的隧道工程施工质量评定与验收要求进行探讨。
一、施工质量评定施工质量评定是对隧道工程施工质量进行检查、评估和判定的过程。
评定的目的是发现施工中存在的问题，及时采取措施进行整改和优化，确保隧道工程的施工质量达到预期目标。
1. 现场勘察与测量隧道施工质量评定的第一步是现场勘察和测量。
监理人员应仔细查看隧道的施工情况，观察隧道的线形、纵断面和横断面是否符合设计要求，测量隧道的尺寸和偏差，以确定隧道的实际施工情况。
2. 材料与设备检查隧道工程的材料与设备在施工中起着重要的作用。
监理人员应对所使用的材料和设备进行检查，确保其符合相关的标准和要求。
例如，对钢筋的质量、规格和弯曲度进行检查，对混凝土的配料比例、坍落度和强度进行检查等。
3. 施工工序与工艺检验隧道工程的施工过程中有许多工序和工艺，监理人员应对这些工序和工艺进行检验和评定。
例如，对洞口凿岩、支护施工、混凝土浇筑、排水施工等工序进行检查，确保各个工序的施工质量符合规范要求。
4. 施工质量记录与报告施工质量评定的最后一步是对施工质量进行记录和报告。
监理人员应详细记录施工过程中发现的问题及其处理情况，以及施工质量达到标准要求的情况。
同时，监理人员还应向建设单位提交施工质量评定报告，为隧道工程的下一步验收提供依据。
二、验收要求验收是对隧道工程施工质量评定的结果进行确认和认可的过程。
验收的目的是确保隧道工程的施工质量达到国家标准和设计要求，并且能够正常投入使用。
1. 安全要求隧道工程的安全是工程验收的首要考虑因素。
验收过程中应对隧道的结构安全、照明安全、通风安全等方面进行评估和检查。
确保隧道内部没有明显的结构安全隐患，照明设备和通风设备完好并正常运行。
2. 测量与偏差要求验收过程中需要对隧道的尺寸和偏差进行测量和评估。
隧道施工及验收标准
隧道施工及验收标准隧道作为交通基础设施的重要组成部分，其施工质量的好坏直接影响着道路的使用安全和寿命。
因此，隧道施工及验收标准显得尤为重要。
在实际工程中，隧道的施工及验收标准主要包括以下几个方面。
一、隧道施工标准1. 施工前准备在进行隧道施工之前，必须做好充分的施工前准备工作。
包括进行详细的勘察和设计工作，选择合适的施工机械和设备，制定施工计划和方案等。
只有做好了充分的前期准备工作，才能保证施工的顺利进行。
2. 施工工艺隧道施工的工艺应当按照国家相关标准和规范进行。
包括开挖、支护、疏通、排水等环节，每一个环节都应当按照标准进行操作，确保施工的质量和安全。
3. 施工材料隧道施工所使用的材料必须符合相关的标准要求，不得使用劣质材料。
材料的选择和使用必须经过认真的评估和审查，保证材料的质量。
4. 施工质量控制在隧道施工过程中，必须加强对施工质量的控制。
包括定期进行质量检查和验收，及时发现和处理施工过程中出现的质量问题，保证施工质量达到设计要求。
二、隧道验收标准1. 完工验收隧道施工完成后，必须进行完工验收。
验收的内容包括隧道结构的稳定性、通行的安全性、设备设施的完好性等。
只有通过了完工验收，隧道才能被正式投入使用。
2. 隧道使用验收隧道投入使用后，需要进行隧道使用验收。
验收的内容主要包括道路的平整度、排水设施的畅通情况、照明和通风设备的正常运转等。
只有通过了使用验收，隧道才能正常对外开放。
3. 隧道定期检查隧道投入使用后，还需要进行定期的检查和维护工作。
定期检查的内容包括隧道结构的变形情况、设备设施的运行情况等。
通过定期检查，可以及时发现和处理隧道存在的安全隐患，确保隧道的安全使用。
综上所述，隧道施工及验收标准是保障隧道质量和安全的重要保障。
只有做好了施工过程中的质量控制和验收工作，才能确保隧道能够安全、稳定、高效地运行。
希望相关部门和从业人员能够严格遵守相关标准和规范，共同为隧道建设贡献力量。
隧道验收标准
隧道验收标准隧道是一种重要的交通基础设施，对于城市交通和交通运输具有重要意义。
为了确保隧道的安全运营和质量，隧道验收工作显得尤为重要。
隧道验收标准是评定隧道工程质量的重要依据，下面将从隧道验收标准的制定、内容要点和验收程序等方面进行介绍。
一、隧道验收标准的制定。
隧道验收标准的制定需要充分考虑国家相关法律法规、技术标准和工程实际情况，结合工程建设的特点和要求，经过专家论证和实际应用，最终形成一套科学、合理的标准体系。
隧道验收标准应包括隧道工程的设计、施工、材料、设备、环境保护等方面的要求，对隧道工程的各个环节进行全面、系统的规定。
二、隧道验收标准的内容要点。
1. 设计要求，包括隧道的几何形状、结构参数、排水系统、通风系统、照明系统等方面的要求，确保隧道设计合理、安全。
2. 施工质量，包括隧道开挖、支护、衬砌、防水、防火等施工工艺和质量要求，确保隧道施工质量达标。
3. 材料要求，包括隧道使用的混凝土、钢材、防水材料、隧道衬砌材料等的质量要求，确保隧道材料符合标准。
4. 设备要求，包括隧道通风设备、照明设备、监控设备等的安装、调试和运行要求，确保隧道设备正常运行。
5. 环境保护，包括隧道施工和运营过程中对环境的保护要求，确保隧道工程对周围环境的影响最小化。
三、隧道验收程序。
1. 隧道竣工验收，在隧道工程全部完工后，由相关部门组织对隧道工程进行全面验收，包括设计文件、施工记录、材料质量证明、设备调试记录等的审核，对隧道工程的质量、安全、环保等方面进行检查。
2. 隧道定期检查，隧道竣工验收合格后，需要进行定期的运营检查和维护保养，对隧道设备、结构、环境等进行定期检查，确保隧道安全运营。
3. 隧道事故处理，如果发生隧道事故，需要及时组织调查和处理，找出事故原因，采取有效措施，确保类似事故不再发生。
结语。
隧道验收标准是隧道工程质量管理的重要环节，对于确保隧道工程的安全、可靠运行具有重要意义。
各相关部门和单位应严格按照隧道验收标准的要求，加强对隧道工程的管理和监督，确保隧道工程质量达标，为城市交通和交通运输提供安全、便利的保障。
隧道工程施工及验收标准
隧道工程施工及验收标准
隧道工程在现代社会中扮演着重要的角色，它们不仅连接着城市与
城市，还承载着重要的交通和通信设施。
因此，隧道工程的施工质量
和验收标准至关重要。
本文将讨论隧道工程施工及验收的相关标准和
要求。
1. 施工标准
在进行隧道工程施工之前，应该遵循一系列的标准和规范，以确保
隧道的安全和可靠性。
1.1 设计标准：隧道的设计应符合国家相关的技术标准和规范，包
括承载能力、防水性能、通风系统等方面的要求。
1.2 施工工艺：施工过程中应遵循科学合理的工艺流程，确保施工
进度和质量。
1.3 施工材料：选用符合国家标准的建筑材料，保证材料的质量和
性能符合要求。
1.4 安全标准：施工现场应按照相关的安全法规和标准进行管理，
确保施工人员和设备的安全。
2. 施工验收
隧道工程完成后，需要进行验收工作，以确保隧道的质量和安全性。
2.1 结构验收：对隧道的结构进行检测和评估，确保结构的稳定性
和耐久性。
2.2 环境验收：考察隧道周边的环境影响，确保隧道对环境的影响在合理范围内。
2.3 使用验收：隧道交付使用前，需要进行通风系统、照明设施、安全设备等功能的检测，以确保隧道可以正常使用。
总结
隧道工程的施工和验收对隧道的安全和可靠性至关重要。
遵循相关的标准和规范，保证隧道工程的质量和安全，是确保隧道工程顺利进行和正常使用的重要保障。
希望相关部门和从业人员能够严格执行相关标准和规范，共同维护隧道工程的质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
济源至阳城高速公路济源段
隧道工程验收实施细则
一、明洞开挖、回填实测项目
1、回填层厚允许偏差≤300mm，检查方法：尺量，回填一层检查一层，每次每侧检查5点；
2、两侧回填高差允许偏差≤500mm，检查方法：水准仪进行检测，每层测3次；
3、坡度规定值不大于设计，检查方法：尺量，检查3次；
4、回填压实质量规定值符合设计要求，检查层厚及碾压遍数；
外观鉴定：坡面平顺、密实，排水通畅。
二、洞身开挖实测项目
1、拱部超挖：
（1）、破碎岩、软土等（Ⅰ、Ⅱ类围岩）允许偏差：平均100mm，最大150mm，激光断面仪进行检测，每20m抽一个断面，测点间距≤1m；
（2）、中硬岩、软岩（Ⅲ、Ⅳ、Ⅴ类围岩）允许偏差：平均150mm，最大250mm，激光断面仪进行检测，每20m抽一个断面，测点间距≤1m；
（3）、硬岩（Ⅵ类围岩）允许偏差：平均100mm，最大200mm，激光断面仪进行检测，每20m抽一个断面，测点间距≤1m。
2、边墙超挖：
（1）、每侧超挖允许偏差：+100mm，-0mm，激光断面仪进行检测，每20m抽一个断面，测点间距≤1m；
（2）、全宽超挖允许偏差：+200mm，-0mm，激光断面仪进行检测，
每20m抽一个断面，测点间距≤1m；
3、仰拱、隧底超挖：允许偏差，平均100mm，最大250mm，水准仪进行检测，每20m检查3处。
外观鉴定：洞顶无浮石。
三、锚杆支护实测项目
1、锚杆数量：规定值不少于设计，按分项工程统计；
2、锚杆拔力：28d拔力平均值≥设计值，最小拔力≥0.9设计值，检测方法，按锚杆数1%且不小于3根做拔力试验；
3、孔位：允许偏差±15mm，尺量，检查锚杆数的10%；
4、钻孔深度：允许偏差±50mm，尺量，检查锚杆数的10%；
5、孔径：砂浆锚杆规定值大于杆体直径+15mm，其他锚杆符合设计要求，尺量，检查锚杆数的10%；
6、锚杆垫板：与岩面紧贴，检查锚杆数的10%。
外观鉴定：钻孔方向应尽量与围岩和岩层主要结构面垂直，锚杆垫板与岩面紧贴。
四、超前锚杆实测项目
1、长度：规定值不小于设计，尺量，检查锚杆数的10%；
2、孔位：允许偏差±50mm，尺量，检查锚杆数的10%；
3、钻孔深度：允许偏差±50mm，尺量，检查锚杆数的10%；
4、孔径：规定值符合设计要求，尺量，检查锚杆数的10%。
外观鉴定：锚杆沿开挖轮廓线周边均匀布置，尾端与钢架焊接牢固，锚杆入孔长度符合要求。
五、超前导管实测项目
1、长度：规定值不小于设计，尺量，检查10%；
2、孔位：允许偏差±50mm，尺量，检查10%；
3、钻孔深度：允许偏差±50mm，尺量，检查10%；
4、孔径：规定值符合设计要求，尺量，检查10%。
外观鉴定：导管沿开挖轮廓线周边均匀布置，尾端与钢架焊接牢固，入孔长度符合要求。
六、钢筋网实测项目
1、网格尺寸：允许偏差±10mm，尺量，每50 m2检查2个网眼；
2、钢筋保护层：允许偏差≥10mm，凿孔检查，每20m检查5点；
3、与受喷岩面的间隙：允许偏差≤30mm，尺量，每20m检查10点；
4、网的长、宽：允许偏差±10mm，尺量。
外观鉴定：钢筋网与锚杆或其他固定装置连接牢固，喷射混凝土时不得晃动。
七、衬砌钢拱架支护实测项目
1、安装间距：允许偏差±50mm，尺量，每榀检查；
2、保护层厚度：允许偏差≥20mm，凿孔检查，每榀自拱顶每3m检查一点；
3、倾斜度：允许偏差±2°，测量仪器检查每榀倾斜度；
4、安装偏差：横向允许偏差±50mm，尺量，每榀检查；竖向规定值不低于设计标高，尺量，每榀检查；
5、拼装偏差：允许偏差±3mm，尺量，每榀检查。
外观鉴定：无污秽、无锈蚀和假焊，安装时基底无虚渣及杂物，接头连接牢靠。
八、配筋检测项目
1、主筋间距：允许偏差±10mm，尺量，每20m检查5点；
2、两层钢筋间距：允许偏差±5mm，尺量，每20m检查5点；
3、箍筋间距：允许偏差±20mm，尺量，每20m检查5点；
4、绑扎搭接长度：
（1）受拉
Ⅰ级钢：规定值30d，尺量，每20m检查3个接头；
Ⅱ级钢：规定值35d，尺量，每20m检查3个接头；
（2）受压
Ⅰ级钢：规定值20d，尺量，每20m检查3个接头；
Ⅱ级钢：规定值25d，尺量，每20m检查3个接头；
5、钢筋加工：钢筋长度允许偏差-10，+5；尺量，每20m检查2根。
外观鉴定：无污秽、无锈蚀。
九、浇注检测项目
1、喷射混凝土强度：规定值在合格标准内，按喷射混凝土抗压强度评定进行检测；
2、喷层厚度：平均厚度≥设计厚度；检查点的60%≥设计厚度；最小厚度≥0.5设计厚度，且≥50mm；
3、空洞检测：要求无空洞，无杂物，凿孔或雷达检测仪进行检测，每10m检查一个断面，每个断面从拱顶中线起每3m检查一个点。
外观鉴定：无漏喷、离鼓、裂缝、钢筋网外露现象。
十、仰拱开挖、浇注实测项目
1、混凝土强度：规定值在合格标准内，按喷射混凝土抗压强度评定进行检查；
2、仰拱厚度：规定值不小于设计，水准仪进行检测，每20m检查一个断面，每个断面检查5个点；
3、钢筋保护层厚度：允许偏差≥50mm，凿孔检查，每20m检查一个断面，每个断面检查3点；
外观鉴定：混凝土表面密实，无露筋。
十一、防水层实测项目
1、搭接宽度：允许偏差≥100mm，尺量，全部搭接均要检查，每个搭接检查3处；
2、缝宽：焊缝，两侧焊缝宽允许偏差≥25mm，尺量，每个搭接检查5处；粘接，粘缝宽允许偏差≥50mm，尺量，每个搭接检查5处；
3、固定点间距：规定值符合设计要求，尺量，检查总数的10%。
外观鉴定：
1、防水层表面平顺，无折皱、无气泡、无破损等现象，与洞壁密贴，松紧适度，无紧绷现象。
2、接缝、补眼粘贴密实饱满，不得有气泡、空隙。
十二、止水带实测项目
1、纵向偏离允许偏差±50mm，尺量，每环3处；
2、偏离衬砌中心线允许偏差≤30mm，尺量，每环3处。
外观鉴定：
1、发现破裂应及时修补。
2、衬砌脱模后，若发现因走模致使止水带过分偏离中心，应适当凿除或填补部分混凝土，对止水带进行纠偏。
根据《河南省高速公路隐蔽工程检查验收办法》，以上实测项目，驻地办进行全部检查，检查频率为施工单位的100%，其中锚杆数量、超前锚杆、超前导管、衬砌钢拱架支护、钢筋网，检查频率为100%。
针对（明洞开挖、回填、洞身开挖、衬砌钢拱架支护、浇筑、仰拱开挖、防水层、止水带）具备阶段性的隐蔽工程，总监办随机抽检驻地办检查项目数量的30%;公司随机抽检代表处检查项目数量的10%
河南省济阳高速公路建设有限公司
2017年2月13日。
