cad设计图纸与工作流程
CAD设计图纸与工作流程一、正常情况设计的流程1、方案设计（由设计公司完成，此时没有CAD图纸）：初步了解甲方对设计的需求，提出设计概念。
2、扩初设计（由设计公司完成，此时图纸不能用于施工）：细化概念，此时需对设计中的材料和空间做细化设计，对出效果的地方需要特别交代，继续征求甲方的意见并调整设计。
3、施工图设计（由设计公司完成, 并且有设计资质，此时图纸能用于施工）：用于示意、报价、指导施工（结构参照）、招投标，落地实施，此时图纸需要对设计效果负责，施工图完成后，需要施工的项目由设计方进行现场交底、答疑。
特别注意，设计方提交甲方蓝图后，甲方若再有修改，只能是设计变更，不会再出整套图纸，只是对有修改的部分出白图，附在设计变更后面。
4、二次深化设计（由设计公司，也可由施工方来做）：对现场局部与图纸不符合或者图纸交代不是很清晰的地方做深化设计。
5、竣工图（由施工方完成，此时图纸应该在施工后期或结束后完成，用于结算和存档）：施工方应该具有施工图深化能力，并配合设计方完成项目的设计效果。
一般情况设计方驻场需收取深化图纸的设计费用。
注：施工方拿到施工图后充分读懂图纸，了解设计意图，有疑问的图纸及时和设计方沟通并提出文字性答疑文件，设计交底后不再出蓝图，只做设计变更，设计变更收费比设计费要高（此处要和甲方提前说好），施工单位要需要出工程洽商单，AE需要做的是延长出图时间，明确图量，完善合同。
二、接活前需要交代事项（以文字形式，或要设计师以文字形式）1、提供项目具体地址、项目的全称，项目其他资料如现场照片、电子或纸质的图纸、项目背景，甲方要求需求。
2、项目设计定位，施工图作用是示意、报价、招投标，还是落地实施，工程预计造价（甲方的投入），设计费金额，一般操作还是不计代价做，有没有可能为以后的制作或衍生的业务做铺垫。
3、如特殊道具的施工图由AE提前告知，并在工作单上要有记录。
4、项目操作过程中，AE和设计师，哪方主要负责和客户沟通（收发文件），AE和客户协商确定的事情要及时与设计师互通有无，设计师只负责设计专业沟通，如有特殊需求提前说明。
园林景观扩初设计阶段出图标准
扩初设计阶段出图标准一、图框、字体、线型、比例1.图框：(1)图幅一般总平面图宜用A1的图幅，详图宜用A2的图幅，当不能完全表达时可用A0的图幅以及A0~A2长边加长图幅：A0+、A1+、A1++、A2+ 。
一套图的图纸规格尽量统一，一般情况应不超过两种。
(2) 图签签字栏：签字区应包含实名列和签名列，扩初阶段实名列和签名列可不填写。
(3)其它①业主、工程名称：必须按各项目项目管理卡填写②子项名称：由施工图项目经理编制子项名称。
图纸名称：设计人员根据实际情况填写图纸名称。
③设计阶段：扩初图④图别：园建（园建扩初图，代码：YJK）、绿化（绿化扩初图，代码LK）⑤图号：另详图纸目录⑥日期：应精确到月份。
如2012.01⑦项目编号:由市场部统一编制各项工程的工程编号。
例如图签的“工程名称”是：中山远洋A11地块，对应的工程编号10122.字体①图名：字体为黑体,字高=6.0，景点名：字体黑体，字高=4.0②标注字体样式: HZTXT(含:标高、尺寸、等高线)：字体hztxt_e.shx，大字体hztxt.shx。
字高: 尺寸、竖向字高=2.5，材料等文字字高=3.0。
③索引标注字体样式: COMP：字体complex.shx、大字体hztxt.shx，字高=2.5。
3.线宽：另详图层线型1202.dwg4.线型：另详图层线型1202.dwg5.比例①总平面：项目较小时可用1：300、1：250、1：200，不用另出分区平面图（说明：1：300为能详细绘制平面图的限制最小比例）。
项目较大时应用更小比例1:500、1：600、1:800、1：1000、1:1500、1:2000等，同时为了清楚表达图纸内容必须做分区平面图（分区平面图比例一般为1：300、1：250、1：200，同时分区图比例必须统一）②主要节点放大平面图比例一般宜为：1:150、1：100、1：80、1：60、1：50等。
③景观小品、单体的平面图，立面图，剖面图比例一般宜用1：50、1：40、1：30、1：25、1：20、1：15、1：10等。
某医院家属区六层宿舍楼cad设计建筑扩初图
扩初设计
扩初设计是在在甲方认可的方案基础上进行的深化设计，扩初设计包括以下内容：设计说明总平面设计图（功能标注）分区平面设计图竖向设计图（包括排水意向图）表达竖向变化的剖立面图分区详细竖向设计及排水平面图表达设计的剖立面图地面铺装总平面图分区铺装平面设计图（含铺装材料图片及铺装方式索引）绿化配置说明书绿化布置图（包括总平面、乔灌木、地被三部分）植物参考图片重点地区的放大详图景观设计中小品的平、立、剖面图及节点大样图灯光、喷泉、喷灌系统定位及效果设计图室外景观装修材料说明及样本标识、垃圾箱、座櫈等小品（定位、选型或意向性设计等）设计图背景音乐系统布置图设计师认为能表达设计的其它图纸园林景观设计取费标准(08年度暂行规定)一、设计费量的定制：设计费在10万以上的(包括10万)省外工程方能承接。
其工作内容有:景观概念规划设计、方案设计、初步设计、施工图设计、效果图绘制及多媒体制作等。
二、设计费的取费标准：居住区、道路、广场、公园及其它景观项目，根据工程项目的具体情况，可分别按工程总造价（图纸概算）的5%-10%进行取费，也可按15元/㎡-18元/㎡进行取费，屋顶花园按工程总造价的10%或15元/㎡～25元/㎡进行取费，也可按2002年《工程勘测设计收费标准》进行取费(根据项目的实际情况可上下浮动20%)。
三、设计费计算方式：3.1景观设计面积=总用地面积－建筑占地面积{2.7m以上的消防通道(水泥地面)不计算景观面积，如有铺装设计则按实际面积计算}。
3.2景观工程总造价×费率=设计费基价。
3.3设计费基价×专业调整系数×工程复杂程度=景观设计费。
编制工程施工图预算的，按照该景观工程设计费的10%收取施工图预算编制费；工程监理的，按景观工程总造价的2.0%～2.5%收取监造费；编制竣工图的，按照景观工程设计费的8%收取竣工图编制费。
园林设计工程专业调整系数：1.1；工程复杂程度分为一般（Ⅰ级）调整系数0.85，较复杂（Ⅱ级）调整系数1.0，复杂（Ⅲ级）调整系数1.15三个等级进行调整。

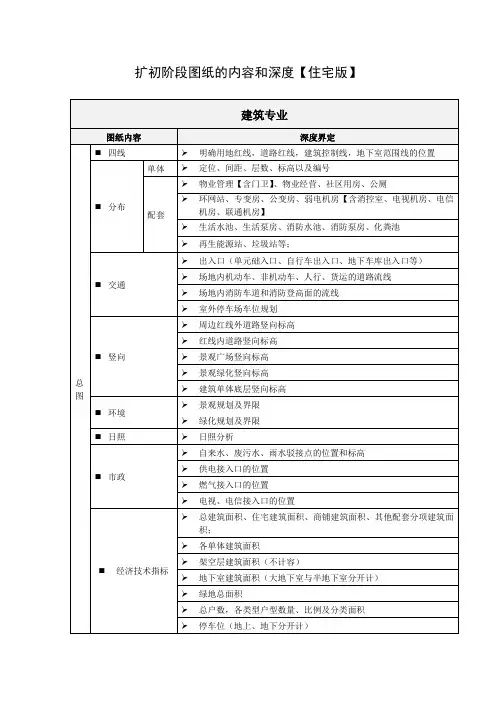

扩初阶段图纸的内容和深度【住宅版】
绘出设备位置、管道走向、风口位置、设备编号及连接设备机房的
调
图
主要管道等
节 主要设备表
➢ 列出主要设备名称、规格、技术参数、单位和数量
计算书
➢ 对于采暖通风与空调工程的热负荷、冷负荷、风量、空调冷热水量、 冷却水量、管径、主要风道尺寸及主要设备的选择，应做初步计算
锅炉房
热 能 动 其他动力站房 力 内外动力管道
➢ 室内、室外动力管道平面走向图
主要设备表
➢ 列出主要设备名称、规格、技术参数、单位和数量。该表也可附在 设计说明书中
计算书
➢ 负荷计算，主要设备选型计算，水电和燃料消耗量计算，主要管道 水力计算，并将主要计算结果列入设计说明书中有关部分
梁 ➢ 梁的布置应满足梁底净空不小于建筑要求 ➢ 梁的布置是否影响房间打通后的空间要求 ➢ 标高应与建筑图纸对应 ➢ 厨房、卫生间、阳台等的降板情况 ➢ 大跨度板的板厚，（除考虑结构承载力外，还应考虑自振频率较大对
舒适性的影响） ➢ 降板处的高差线不影响下层的建筑空间（如不能出现在客厅、餐厅、
主卧等空间）
➢ 再生能源站、垃圾站等；
➢ 出入口（单元础入口、自行车出入口、地下车库出入口等）
交通
➢ 场地内机动车、非机动车、人行、货运的道路流线 ➢ 场地内消防车道和消防登高面的流线
➢ 室外停车场车位规划
➢ 周边红线外道路竖向标高
➢ 红线内道路竖向标高
竖向
➢ 景观广场竖向标高
总 图
环境
➢ 景观绿化竖向标高 ➢ 建筑单体底层竖向标高 ➢ 景观规划及界限 ➢ 绿化规划及界限
日照
➢ 日照分析
➢ 自来水、废污水、雨水驳接点的位置和标高
市政
➢ 供电接入口的位置 ➢ 燃气接入口的位置
cad练习图(全套)
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。
下图涉及的知识点：两圆公切线画法、斜线角度精确画法、列阵、镜像、圆角、修剪、椭圆等。并且图中参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。考察读图与设计等能力。
并且部分在后面的一些图中尺寸参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。考察读图与设计等能力。
图一：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵等。
图二：ห้องสมุดไป่ตู้
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。
cad
CAD课程用图
CAD机械练习图
1.2.1实习练习图:
（1）
（2）（3）
（4）
（5）
（6）
（7）（8）
（9）
（11）
（12）
（14）
（26）
1.2.2在完成上面所有小练习题的基础上完成以下两个大图
图1.2.2—1
CAD练习图（复杂篇）
下面的图涉及的主要难点有列阵、镜像、圆角、修剪、椭圆、两圆公切线画法、斜线角度精确画法等。
扩初深度要求
3 初步设计3.1 一般要求3.1.1 初步设计文件1 设计说明书，包括设计总说明，各专业设计说明。
2 有关专业的设计图纸。
3 工程概算书。
注：初步设计文件应包括主要设备或材料表，主要设备或材料表可附在说明书中，或附在设计图纸中，或单独成册。
3.1.2 初步设计文件的编排顺序1 封面：写明项目名称、编制单位，编制年月。
2 扉页：写明编制单位法定代表人。
技术总负责人，项目总负责人和各专业负责人的姓名，并经上述人员签署或授权盖章。
3 设计文件目录。
4 设计说明书。
5 设计图纸（可另单独成册）。
6 概算书（可另单独成册）。
注: 1对于规模较大、设计文件较多的项目，设计说明书和设计图纸可按专业成册；2另外单独成册的设计图纸应有图纸总封面和图纸目录；图纸总封面的要求见4.1.2条。
3 各专业负责人的姓名和签署也可在本专业设计说明的首页上标明。
3.2 设计总说明3.2.1 工程设计的主要依据1 设计中贯彻国家政策、法规。
2 政府有关主管部门批准的批文、可行性研究报告、立项书、方案文件等的文号或名称。
3 工程所在地区的气象、地理条件、建设场地的工程地质条件。
4 公用设施和交通运输条件。
5 规划、用地、环保，卫生、绿化、消防、人防、抗震等要求和依据资料。
6 建设单位提供的有关使用要求或生产工艺等资料。
3.2.2 工程建设的规模和设计范围1 工程的设计规模及项目组成。
2 分期建设（应说明近期，远期的工程）的情况。
3 承担的设计范围与分工。
3.2.3 设计指导思想和设计特点1 采用新技术、新材料、新设备和新结构的情况。
2 环境保护、防火安全、交通组织、用地分配、节能，安保、人防设置以及抗震设防等主要设计原则。
3 根据使用功能要求，对总体布局和选用标准的综合叙述。
3.2.4 总指标1 总用地面积、总建筑面积等指标。
2 其他相关技术经济指标。
3.2.5 提请在设计审批时需解决或确定的主要问题1 有关城市规划，红线、拆迁和水、电、蒸汽、燃料等能源供应的协作问题。
