富士AC伺服系统FALDIC-W系列用户手册 伺服机构的调整
最新富士伺服驱动器参数设定及基本操作。word版本

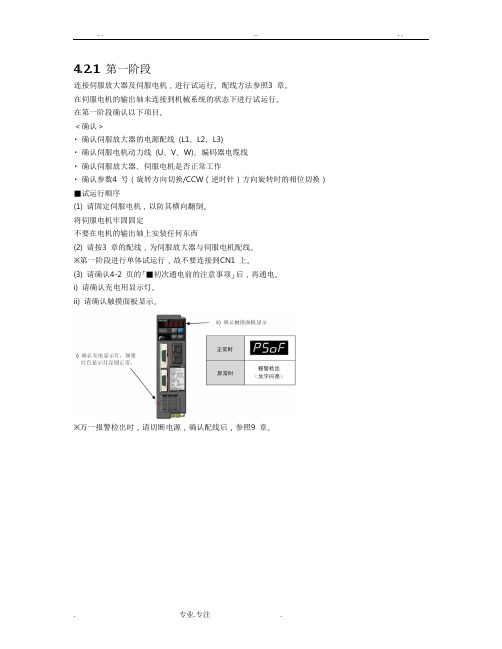

4.2.1 第一阶段连接伺服放大器及伺服电机,进行试运行。
配线方法参照3 章。
在伺服电机的输出轴未连接到机械系统的状态下进行试运行。
在第一阶段确认以下项目。
<确认>・确认伺服放大器的电源配线 (L1、L2、L3)・确认伺服电机动力线 (U、V、W)、编码器电缆线・确认伺服放大器、伺服电机是否正常工作・确认参数4 号(旋转方向切换/CCW(逆时针)方向旋转时的相位切换)■试运行顺序(1) 请固定伺服电机,以防其横向翻倒。
将伺服电机牢固固定不要在电机的输出轴上安装任何东西(2) 请按3 章的配线,为伺服放大器与伺服电机配线。
※第一阶段进行单体试运行,故不要连接到CN1 上。
(3) 请确认4-2 页的「■初次通电前的注意事项」后,再通电。
i) 请确认充电用显示灯。
ii) 请确认触摸面板显示。
※万一报警检出时,请切断电源,确认配线后,参照9 章。
请预习说明书的第4章和第8章。
5 参数5.1 参数构成伺服放大器中有调整机械系统的设定、伺服的特性与精度的各种参数。
由于参数的设定值被存储在可电换写的ROM (EEPROM) 中,因此,即使切断电源也不会丢失。
作为参数一览表的 "变更" 项目的 "电源" 的参数,即使切断主电源,再接通电源时仍然有效。
(请确认主电源切断时,伺服放大器的触摸面板<7 段文字显示>灯灭。
)5.1.1 利用触摸面板编集的方法5-25.2 参数一览表5.3 参数说明以每一命令脉冲的机械系统的移动量为单位量设定参数(电子齿轮)。
利用以下计算式计算。
提示:当伺服电机旋转一周时的机械系统的移动量中有π时,355/113 可以近似。
输出脉冲数和命令脉冲补偿无关。
根据参数19 号的设定值,电机轴正转时,输出B 相进给90°相位差2 路信号。
※只在位置控制时有效。
可以选择输入脉冲串端子的信号形式。
可以设定伺服放大器的输入脉冲串端子 [CA]、[*CA]、[CB]、[*CB] 的脉冲串的形式。
富士伺服电机使用说明书范文

富士伺服电机使用说明书范文MTHT273b(1)警告標示的種類及意義進行安裝、配線施工、保養及檢查前,請熟讀這本操作手冊及其他相關書籍。
關於機器的知識、安全事項及注意事項等,請確認後再開始使用。
在這本操作手冊中將安全注意事項區分為「危險」及「注意」兩種。
警告標示意義安全上的注意事項危險注意操作錯誤時,依發生的危險狀況,有可能造成傷亡操作錯誤時,依發生的危險狀況,有可能造成中程度的損害、輕傷或損害物品即使是標示為注意之事項,發生狀況時也有可能導致重大事故。
不管是標示為危險或注意,都是記載著重要的內容,請務必遵守。
閱讀後,請務必將本操作手冊保管於使用者容易看得到的地方。
(2)圖示記號為了一眼就能夠理解標示的要點,因此本操作手冊中使用了下列的圖示記號。
圖示記號意義一般的禁止通告禁止接觸禁止分解小心起火小心高溫小心觸電必須接地圖示記號意義對使用者行為之一般的指示1.使用上的注意事項危險1.請絕對不要用手碰觸伺服驅動器的內部。
是導致觸電的原因。
2.伺服驅動器及伺服馬達的接地端子請務必接地。
是導致觸電的原因。
3.請在電源切斷5分鐘後再進行配線及檢查。
是導致觸電的原因。
4.請勿讓電纜線受損、施加過度的應力或放置重物在上面。
是導致故障、破損或觸電的原因。
5.運轉中,請不要碰觸伺服馬達的迴轉部。
是導致受傷的原因。
注意1.請依指定的組合使用伺服馬達與伺服驅動器。
是導致火災及故障的原因。
2.請絶對不要在會被潑到水的場所、腐蝕性的環境、引火性氣體的環境及可燃物側使用。
是導致火災及故障的原因。
3.伺服驅動器、伺服馬達及周邊機器的溫度會變高,請注意。
是導致火傷的原因。
4.通電中或電源切斷後不久,伺服驅動器的散熱板、回生電阻、伺服馬達等仍是處於高溫的狀態,請勿碰觸。
是導致火傷的原因。
5.伺服馬達運轉中,伺服馬達的表面溫度會超過70℃時,請貼上注意高溫標示。
2.保存上的注意事項禁止1.請不要保存在有雨、水滴及有害的氣體或液體的場所。
富士伺服电机说明书

自动补偿调整
Z相位置调整
自动调谐增益
调试简单
模式运行
型号说明 伺服放大器
RYC 500 D 3 Ð V V T 2
表示 基本型号 系列 表示 额定输出 表示 编码器 位 表示 输入电压 系
表示
上位机接口 (速度)
表示
主要功能 脉冲串/速度控制
表示
系列
表示
开发顺序
伺服电机
GYS 500 D C 2 Ð T 2 A Ð B
连续动作区域
连续动作区域
连续动作区域
连续动作区域
旋转速度
旋转速度
旋转速度
旋转速度
旋转速度
伺服电机规格 中惯量系列 (
标准规格
电机型号 额定输出 额定转矩 最大转矩 额定转速 最大转速 惯性矩 额定电流 最大电流 绝缘等级 额定 保护通风 端子 (电机) 端子 (检验器) 过热保护 安装方式 轴端 涂饰色 检验器 振动 使用场地、 海拔高度、 气氛 环境温度、 湿度 耐振动 重量
电机)
类 连续额定 全封闭 自行冷却( 不包括轴穿过部分) 佳能连接器 佳能连接器 无(由伺服放大器检出) 法兰安装 , , ( ) ( 直轴、带键、有油封
实时采样趋势图
菜单画面
电脑编程器可以作如下设定
实时采样趋势图 瞬时采样趋势图 监 控 参 数 编 集 通 信 设 定 调 试 简 单 伺服分析器功能
能连续采集速度及转矩的波形。 能采样比实时采样时间短的波形。 能监控确认I/O、报警记录、系统构成。 参数可以进行编集、传送、比较、初始化。 设定伺服放大器与电脑之间的通信条件。 只需简单设定。伺服电机自动进行往复运行时 自动调整与机械系统最理想的自整定增益。 查找机械系统的共振点/反共振点。 可以利用陷波滤波器确认效果。
富士伺服驱动器参数设定及基本操作。

4.2.1 第一阶段连接伺服放大器及伺服电机,进行试运行。
配线方法参照3 章。
在伺服电机的输出轴未连接到机械系统的状态下进行试运行。
在第一阶段确认以下项目。
<确认>・确认伺服放大器的电源配线 (L1、L2、L3)・确认伺服电机动力线 (U、V、W)、编码器电缆线・确认伺服放大器、伺服电机是否正常工作・确认参数4 号(旋转方向切换/CCW(逆时针)方向旋转时的相位切换)■试运行顺序(1) 请固定伺服电机,以防其横向翻倒。
将伺服电机牢固固定不要在电机的输出轴上安装任何东西(2) 请按3 章的配线,为伺服放大器与伺服电机配线。
※第一阶段进行单体试运行,故不要连接到CN1 上。
(3) 请确认4-2 页的「■初次通电前的注意事项」后,再通电。
i) 请确认充电用显示灯。
ii) 请确认触摸面板显示。
※万一报警检出时,请切断电源,确认配线后,参照9 章。
请预习说明书的第4章和第8章。
5 参数5.1 参数构成伺服放大器中有调整机械系统的设定、伺服的特性与精度的各种参数。
由于参数的设定值被存储在可电换写的ROM (EEPROM) 中,因此,即使切断电源也不会丢失。
作为参数一览表的 "变更" 项目的 "电源" 的参数,即使切断主电源,再接通电源时仍然有效。
(请确认主电源切断时,伺服放大器的触摸面板<7 段文字显示>灯灭。
)5.1.1 利用触摸面板编集的方法5-25.2 参数一览表5.3 参数说明利用以下计算式计算。
提示:当伺服电机旋转一周时的机械系统的移动量中有π时,355/113 可以近似。
输出脉冲数和命令脉冲补偿无关。
根据参数19 号的设定值,电机轴正转时,输出B 相进给90°相位差2 路信号。
※只在位置控制时有效。
可以选择输入脉冲串端子的信号形式。
可以设定伺服放大器的输入脉冲串端子 [CA]、[*CA]、[CB]、[*CB] 的脉冲串的形式。
最大输入频率在差动输入时为1.0 [MHz],在集电极开路输入时为200 [kHz]。
富士伺服说明书

富士伺服说明书篇一:富士W系列简易手册第一章:型号构成说明1.1 型号说明<伺服驱动器><伺服电机>1.2标牌的说明〔电机〕电机的型号系列编号1.3第二章伺服安装? 2.1电机安装:伺服电机内装有编码器。
由于编码器是精密机器,请不要用锤子等敲击伺服电机的输出轴。
安装时,请不要支撑、抬起编码器局部。
伺服电机内装的编码器与伺服电机的位置关系是调好了的,一旦拆解后,就失去正确功能了。
编码器2.2组装精度采用以下精度组装伺服电机。
单位: mm轴端的振动偏芯法兰面直角度2.3载荷伺服电机的轴端承载的径向载荷、轴向载荷如下。
径向载荷:相对于电机轴施加的垂直方向的载荷轴向载荷:相对于电机轴施加的水平方向的载荷? 2.4驱动器安装①请垂直安装伺服放大器,使伺服放大器的触摸面板上显示的FALDIC文字呈水平显示。
②伺服放大器有的零部件局部随运行而发热。
将几台伺服放大器放在同一控制盘内时,请注意以下几点。
?根本上横向排列设置。
RYC型号的伺服放大器可横向靠紧安装。
最大限度紧凑排列设※置的伺服放大器,请在80[%ED]额定下使用。
以5[mm]以上间隔设置时,其运行频率没有限制。
?请在伺服放大器的下方向留出40[mm]以上的间隔。
?伺服放大器的上方需要留出50[mm]以上的间隔,便于散热。
※在紧凑排列设置的状态下,环境温度为45[℃]以下时,可在100[%ED]下使用。
篇二:Fujiflexa培训手册目錄第一章:軟體安裝第四章:程式製作流程第五章:工程變更以上硬體、軟體以及選項需客戶自行準備二軟體安裝在安装FUJI FLEXA 之前,必须对运行WEB SERVER 的客戶机安装MicrosoftInternet Information Services (IIS) 组件在查看Fuji Flexa Report 時,必须具有Microsoft Internet Explorer 6.0 SP1 以上在安装之前,请仔细阅读说明并执行以下安装步骤。
富士伺服驱动器参数设定基本操作。

4.2.1 第一阶段连接伺服放大器及伺服电机,进行试运行。
配线方法参照3 章。
在伺服电机的输出轴未连接到机械系统的状态下进行试运行。
在第一阶段确认以下项目。
<确认>・确认伺服放大器的电源配线(L1、L2、L3)・确认伺服电机动力线(U、V、W)、编码器电缆线・确认伺服放大器、伺服电机是否正常工作・确认参数4 号(旋转方向切换/CCW(逆时针)方向旋转时的相位切换)■试运行顺序(1) 请固定伺服电机,以防其横向翻倒。
将伺服电机牢固固定不要在电机的输出轴上安装任何东西(2) 请按3 章的配线,为伺服放大器与伺服电机配线。
※第一阶段进行单体试运行,故不要连接到CN1 上。
(3) 请确认4-2 页的「■初次通电前的注意事项」后,再通电。
i) 请确认充电用显示灯。
ii) 请确认触摸面板显示。
※万一报警检出时,请切断电源,确认配线后,参照9 章。
请预习说明书的第4章和第8章。
5 参数5.1 参数构成伺服放大器中有调整机械系统的设定、伺服的特性与精度的各种参数。
由于参数的设定值被存储在可电换写的ROM (EEPROM) 中,因此,即使切断电源也不会丢失。
作为参数一览表的"变更" 项目的"电源" 的参数,即使切断主电源,再接通电源时仍然有效。
(请确认主电源切断时,伺服放大器的触摸面板<7 段文字显示>灯灭。
)5.1.1 利用触摸面板编集的方法5-25.2 参数一览表5.3 参数说明利用以下计算式计算。
提示:当伺服电机旋转一周时的机械系统的移动量中有π时,355/113 可以近似。
输出脉冲数和命令脉冲补偿无关。
根据参数19 号的设定值,电机轴正转时,输出B 相进给90°相位差2 路信号。
※只在位置控制时有效。
可以选择输入脉冲串端子的信号形式。
可以设定伺服放大器的输入脉冲串端子[CA]、[*CA]、[CB]、[*CB] 的脉冲串的形式。
最大输入频率在差动输入时为1.0 [MHz],在集电极开路输入时为200 [kHz]。
各种伺服调试经验参数
安川/ 富士/ 松下/ 开通伺服单元调试经验参数高档数控国家工程研究中心中国科学院沈阳计算技术研究所有限公司各种伺服调试经验参数1、富士交流伺服单元(FALDIC-W系列)连接富士交流伺服单元(FALDIC-W)系列伺服单元,有以下几个常用参数需要设置:✧控制模式的设定:09号参数用于设定控制模式(速度/位置/转矩控制)。
一般情况下:设定为“0”:位置控制模式设定为“1”:速度控制模式设定为“2”:转矩控制模式使用者,根据具体情况选择控制模式。
✧脉冲指令形式的设定:对于位置控制模式,使用者还应当设定脉冲指令的工作方式,03号参数用于设定脉冲指令的工作方式:设定为“0”:命令脉冲+命令符号设定为“1”:正转脉冲+反转脉冲设定为“2”:90°相位差2路信号✧编码器PG分周比设定:19号参数用来设定电机每转动一周,编码器返回的脉冲数量,范围是16~32768,依据用户的设定值设定上位机的参数。
✧加速时间参数的设定:35号参数用于设定马达的加速时间,范围是0.000~9.999秒。
使用者可以通过设定此参数,来改变马达的加速时间。
✧减速时间参数的设定:36号参数用于设定马达的减速时间,范围是0.000~9.999秒。
使用者可以通过设定此参数,来改变马达的减速时间。
减速时间应尽量与加速时间设置相同的值。
✧自动调谐增益的设定:07号参数用来设定伺服单元自动/半自动调整模式时的调谐增益,连接滚珠丝杠的机械装置时,一般情况下此参数设置的范围为10~15,(建议设置为12以上),此参数可以抑制过冲/下冲现象。
使用者可以根据实际情况设定。
如果没有异常现象,则其余的参数采用缺省的默认设置值即可。
注意:对于模拟量连接的方式时,还应当将CONT3信号(CN1插座的4号引脚)与+24V地短接,再将驱动器的12号参数设置为15(手动正转方式FWD),模拟信号才可以正常的工作。
2、安川交流伺服单元(ΣII系列)连接安川的ΣII系列伺服单元,有以下几个常用参数需要设置:✧正转驱动禁止的解除:参数Pn50A.3用来设定正转驱动禁止的解除,将“.3”位(第四位)参数由缺省的“2”改为“8”,即可解除正转驱动禁止。
富士AC伺服系统FALDIC-W系列用户手册 参数(1)
/参数39号编号名称设定范围初始值变更39零速钳位电平0.0~500.0[r/min](0.1刻度)0.0一直设定零速钳位的伺服电机的旋转速度。
在输入位置控制及速度控制的模拟量速度命令时有效。
如果模拟量速度命令(Vref)输入端子的速度命令值低于零速钳位电平,则对旋转速度进行零速钳位。
防止模拟量速度命令输入值在零附近漂移。
旋转速度[r/min]模拟量速度命令输入值(Vref)[r/min]参数39零速钳位电平当模拟电压处于设定值附近时,「零⇔设定值」与命令不稳定,有时导致电机轴不稳定。
控制系统的设定按编号记载控制系统设定参数的设定内容。
■控制方框图表示FALDIC-W 系列的控制方框图。
减振控制(兼用)(兼用)输入指令控制序列端子反共振频率0 CONTn反共振频率选择0/1 (分配号9,10)注)在P 的后面记载的数值为参数号。
例)P10→参数10号命令跟踪控制选择自动提前增益命令跟 踪控制反共振频率1反共振频率2 反共振频率3 输入脉冲串CONTn命令脉冲α选择0/1 (分配号12,13)CONTn禁止命令脉冲 (分配号: 11)前馈前馈过滤器时间常数输入脉冲串形式命令脉冲补偿S 字时 间常数位置调节器增益输入速度命令Vref模拟量 命令补偿 模拟量 命令增益脉冲发生软启动S 字时 间常数手动进行速度1~3CONTn 多段速度1/2 (分配号: 17,18) CONTn 加减速时间选择 (分配号: 19)输入转矩命令 (Vref 兼用)模拟量 命令补偿 模拟量命令增益 转矩设定过滤器分频电路分频输出端子※若接通禁止命令脉冲,则可以手动运行(位置JOG)。
切换控制模式:P09=3(位置⇔速度)时CONTn切换控制模式(分配号: 14)切换控制模式:P09=4(位置⇔转矩)或5(速度⇔转矩)时CONTn切换控制模式(分配号: 14)速度设定过滤器电流控制陷波滤波器转矩过滤器时间常数P1控制惯量推断负荷惯量比自动调整调整模式自动调谐增益P05(调整模式)在「0: 自动调整」或「1: 半自动调整」下时,注)在P的后面记载的数值为参数编号。
富士伺服系统 faldic-w series 说明书
报警复位
报警记录初始化
参数初始化
自动补偿调整
Z相位置调整
自动调谐增益
调试简单
模式运行
型号说明
&YQMBOBUJPOPG.PEFM$PEFT
伺服放大器
表示 3:$
表示
NNEJW SNJOEJW
手臂 振动 实际速度
NNEJW SNJOEJW
手臂 振动 实际速度
Feature 2
参数的 一体化管理
无减振控制功能
有减振控制功能
用上位控制器实现参数的一体化管理
˙标准配备34个通信接口 上位控制器与各伺服放大器之间采用RS-485通信。 上位控制器可以一体化管理伺服放大器的参数。
利用简易调试功能来实现「使用方便性」
符合RoHS标准的「环保型产品」 3种不同的额定转速的伺服电机,使应用领域更加广泛。
W i d e 容量范围 Range
L8 L8 L8 L8 L8 L8
小 惯 量 系 列( G Y S 电 机 )额定转速3 0 0 0 r / m i n
Feature 1
减振控制 功能
最大限度抑制机械振动 本公司独创的减振控制功能(正在申请专利)
˙为解决机器人手臂前端等的振动问题,标准配备「减振控制功能」。
标准配备本公司独创的「减振控制功能」,可以减少低刚性机械的振动,实现机械的高节 拍运行。
移动方向 根据激光变位计测量的振动波形
移动方向 根据激光变位计测量的振动波形
采用!% 脉冲的高分辨率编 码器。 提高了伺服电机旋转分辨率,实 现低速平稳的机械运行。
伺服系统 分析功能
利用我公司的调试软件对机械固 有的「共振频率」等进行分析, 可以有效利用「减振控制功能」、 「陷波滤波器」等功能。
日本富士AC伺服FALDIC
周围温度是否过高?可使用伺服放大器的周围温度最高为50℃
注意事项编码器的Z相脉冲通电后如第一次不能满足下列条件将无法输出。
输出条件:电机旋转速度:100(r/min)以下而且电机旋转角度:372℃(机械角)以上。
控制电源异常
放大器内部的控制电源异常
更换伺服放大器
dE
内存异常
参数设定值异常
1)参数设定值与原来的值相同时,请再进行参数初始化后重新设定数据;2)与原来值不同时,试以下方法:重新设定或进行参数初始化后,重新设定;仍无法恢复,换伺服放大器
rH2
再生晶体管过热
放大器内部的再生晶体管温度超过规定值
1)电源电压可能过高,请确认是否超出标准;2)可能要增加再生电阻,计算再生电阻,如有必要时请连接再生电阻;3)再生电阻的连接线要确认;4)增加减速时间;5)进行连续再生时降低旋转速度;6)增加伺服放大器的容量。
(系列名){主功能}
D:3000(r/min)额定旋转速度V:脉冲串速度控制功能
B:1500(r/min)额定旋转速度
O:2000(r/min)额定旋转速度
(开发顺序)
本伺服放大器告警显示表
告警
显示
名称
内容
处理
oc1
过电流1
输出电流超过规定值
检查马达动力线的短路和接地短路
oc2
过电流2
输出电流超过最大额定值
日本富士AC伺服FALDIC-W系列电机
伺服放大器(RYC)
RYC201D3-VVT2
(基本型号){电压}
RYC:标准型2:三相220V
{编码器、其它}
(容量表示)T:17bit INC专用、标准
