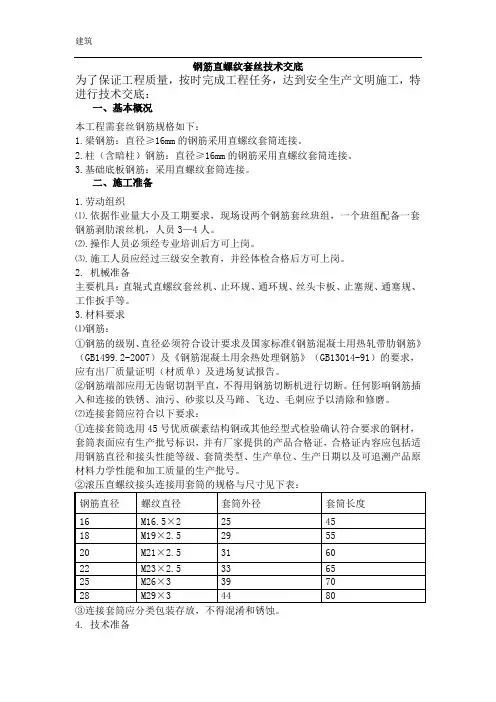

Hessen was revised in January 2021为了保证工程质量，按时完成工程任务，达到安全生产文明施工，特进行技术交底：本工程需套丝钢筋规格如下：1.梁钢筋：直径≥16mm 的钢筋采用直螺纹套筒连接。
2.柱(含暗柱)钢筋：直径≥16mm 的钢筋采用直螺纹套筒连接。
3.基础底板钢筋：采用直螺纹套筒连接。
1.劳动组织⑴.依据作业量大小及工期要求，现场设两个钢筋套丝班组，一个班组配备一套钢筋剥肋滚丝机，人员 3—4 人。
⑵.操作人员必须经专业培训后方可上岗。
⑶.施工人员应经过三级安全教育，并经体检合格后方可上岗。
2. 机械准备主要机具：直辊式直螺纹套丝机、止环规、通环规、丝头卡板、止塞规、通塞规、工作扳手等。
3.材料要求⑴钢筋：①钢筋的级别、直径必须符合设计要求及国家标准《钢筋混凝土用热轧带肋钢筋》()及《钢筋混凝土用余热处理钢筋》(GB13014-91)的要求，应有出厂质量证明(材质单)及进场复试报告。
②钢筋端部应用无齿锯切割平直，不得用钢筋切断机进行切断。
任何影响钢筋插入和连接的铁锈、油污、砂浆以及马蹄、飞边、毛刺应予以清除和修磨。
⑵连接套筒应符合以下要求：①连接套筒选用 45 号优质碳素结构钢或其他经型式检验确认符合要求的钢材，套筒表面应有生产批号标识，并有厂家提供的产品合格证，合格证内容应包括适用钢筋直径和接头性能等级、套筒类型、生产单位、生产日期以及可追溯产品原材料力学性能和加工质量的生产批号。
②滚压直螺纹接头连接用套筒的规格与尺寸见下表：钢筋直径螺纹直径套筒外径套筒长度16 ×2 25 4518 M19×29 5520 M21 ×31 6022 M23×33 6525 M26×3 39 7028 M29×3 44 80③连接套筒应分类包装存放，不得混淆和锈蚀。
4. 技术准备⑴组织施工人员学习规范和直螺纹钢筋连接接头行业标准，掌握技术交底的要 求。

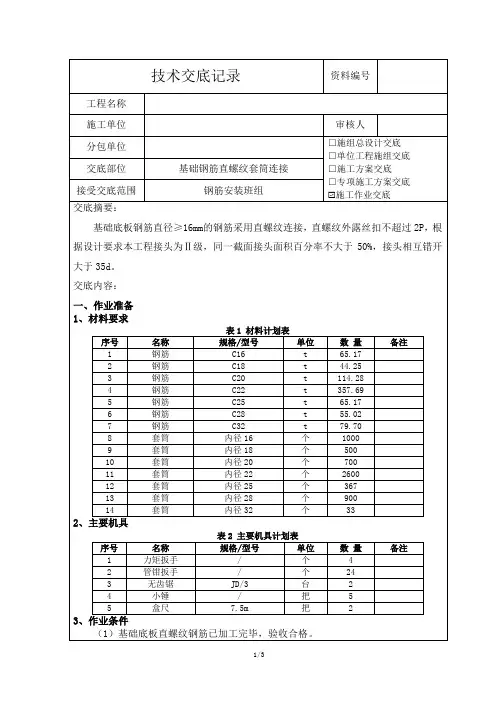

基础钢筋直螺纹套筒连接技术交底
交底内容：
一、作业准备
1、材料要求
表1 材料计划表
序号
名称
规格/型号
单位
数 量
备注
1
钢筋
C16
t
65.17
2
钢筋
C18
t
44.25
3
钢筋
C20
t
114.28
4
钢筋
C22
t
357.69
5
钢筋
C25
t
65.17
6
钢筋
C28
t
55.02
7
钢筋
C32
t
79.70
8
套筒
内径16
个
1000
9
套筒
内径18
个
500
（3）钢筋采用机械连接时，螺纹接头应检验拧紧扭矩值，检验结果应符合要求。
表3.1 直螺纹接头安装时最小拧紧扭矩值
钢筋直径（mm）
≤16
18～20
22～25
28～32
36～40
50
拧紧扭矩（N.m）
100
200
260
பைடு நூலகம்320
360
460
2、一般项目
（1）对接头进行全数外观检查，钢筋旋入套筒后，要求每端外露不超过2丝扣。
3、环境保护
（1）夜间施工严禁用扳手敲打钢筋，产生噪声污染。
钢筋直螺纹套筒连接技术交底
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件 58工程名称 交底日期 2023.08.19 施工单位分项工程名称钢筋工程交底提纲施工准备、施工工艺、施工控制要点、安全环保规定交底内容：钢筋直螺纹套筒连接技术交底见图4-1~图4-4。
图4-1 标准型接头安装 图4-2 正反丝扣型接头安装六、成品保护1、 钢筋丝扣加工完毕，堆放时必须在丝扣上套上塑料保护帽，防止丝扣破坏。
钢筋直螺纹套丝技术交底
钢筋直螺纹套丝技术交底为了保证工程质量，按时完成工程任务，达到安全生产文明施工，特进行技术交底：一、基本概况本工程需套丝钢筋规格如下：1.梁钢筋：直径≥16mm的钢筋采用直螺纹套筒连接。
2.柱（含暗柱）钢筋：直径≥16mm的钢筋采用直螺纹套筒连接。
3.基础底板钢筋：采用直螺纹套筒连接。
二、施工准备1.劳动组织⑴.依据作业量大小及工期要求，现场设两个钢筋套丝班组，一个班组配备一套钢筋剥肋滚丝机，人员3—4人。
⑵.操作人员必须经专业培训后方可上岗。
⑶.施工人员应经过三级安全教育，并经体检合格后方可上岗。
2. 机械准备主要机具：直辊式直螺纹套丝机、止环规、通环规、丝头卡板、止塞规、通塞规、工作扳手等。
3.材料要求⑴钢筋：①钢筋的级别、直径必须符合设计要求及国家标准《钢筋混凝土用热轧带肋钢筋》（GB1499.2-2007）及《钢筋混凝土用余热处理钢筋》（GB13014-91）的要求，应有出厂质量证明（材质单）及进场复试报告。
②钢筋端部应用无齿锯切割平直，不得用钢筋切断机进行切断。
任何影响钢筋插入和连接的铁锈、油污、砂浆以及马蹄、飞边、毛刺应予以清除和修磨。
⑵连接套筒应符合以下要求：①连接套筒选用45号优质碳素结构钢或其他经型式检验确认符合要求的钢材，套筒表面应有生产批号标识，并有厂家提供的产品合格证，合格证内容应包括适用钢筋直径和接头性能等级、套筒类型、生产单位、生产日期以及可追溯产品原材料力学性能和加工质量的生产批号。
③连接套筒应分类包装存放，不得混淆和锈蚀。
4. 技术准备⑴组织施工人员学习规范和直螺纹钢筋连接接头行业标准，掌握技术交底的要求。
⑵配齐施工用规范、规程及标准图集。
⑶技术人员在施工前向作业人员进行全面的技术交底。
三、施工工艺1.工艺流程钢筋下料→钢筋套丝→接头单体试件试验→钢筋连接→质量检查2.钢筋下料：钢筋下料时，端头应预留出30mm用无齿锯进行切割，切口端面要与钢筋轴线垂直，端面要平整，不得有马蹄形或扭曲，钢筋端部不得有弯曲，出现弯曲时应进行调直。
钢筋直螺纹套丝及连接技术交底
钢筋直螺纹套丝及连接技术交底郎溪路高架包河大道立交工程镦粗直螺纹钢筋连接技术交底日期：圆尺寸、钢筋镦粗缩短尺寸详见表1。
表1：钢筋规格Φ25 Φ28 Φ32 镦粗压力Mpa 22-24 24-2629-31 镦粗基圆直径（mm ） 28.5-29.531.5-32.5 35.5-36.5 镦粗缩短尺寸（mm ） 15±3 15±3 15±3 镦粗长度 mm 25-28 28-31 32-35 单根镦粗长度mm12.5-1414-15.516-17.5表中镦粗压力及镦粗缩短尺寸仅为参考值。
在每批钢筋进场加工前，均应做镦粗试验，并以镦粗量合格来确定最佳的镦粗压力及缩短量的最终值。
镦粗头不合格应切掉重镦（钢筋夹持段及镦粗均应切掉），严禁二次镦粗。
镦粗后允许镦粗段有纵向裂纹，如有横向裂纹一律禁止使用。
3.钢筋套丝丝头检验有三个要素：①螺纹中径 ②螺纹加工长度 ③螺纹牙型 每项检验用的量具、检验方法及要求见表3、 表3：加工人员每次装刀和调刀时，前5个丝头应逐个检验，稳定后按10%自检，检验项目 检验工具检验方法及要求螺纹中径 检验螺母、螺纹环规（Z ） 检验螺母应能拧入，螺纹环规（Z ）拧入不得超过3.0扣 螺纹长度 检验螺母对标准丝头，检验螺母拧到丝头根部时，丝头端部应在螺母中部的凹槽内螺纹牙形目测法观测螺纹齿底不够宽，不完整齿 （齿顶平段0.6）累计长度不得超过1扣连接前先将连接套筒拧在加长螺纹上（加长段长度为2D+锁紧螺母长度），现场施工时，再将另一根待接钢筋对接在其端部，将套筒拧入待接钢筋上，最后再拧紧锁紧螺母。
7.加工的钢筋丝头的直径和长度用螺纹规检查，保持在规定的波动范围内。
8.钢筋连接（1）连接前的准备：钢筋连接之前，先收回丝头上的塑料保护帽和套筒端头的塑料密封盖，并检查钢筋规格是否和连接套筒一致，检查螺纹丝扣是否完好无损、清洁。
如发现杂物或锈蚀要用铁刷清理干净。

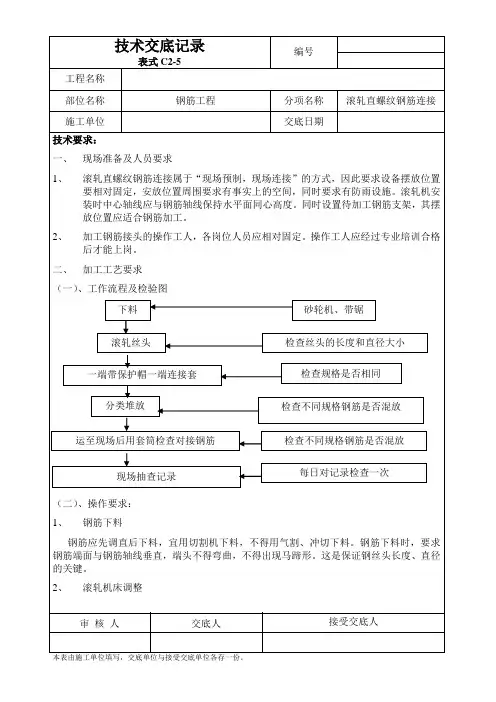

钢筋机械连接技术交底
1)外观质量：丝头表面不得有影响接头性能的损坏及锈蚀。
2)钢筋端面需平整并与钢筋轴线垂直，不得有马蹄形或扭曲，钢筋端部不得有弯曲。
3)标准丝头有效螺纹长度不小于1/2连接套筒长度，允许误差为0~+2P即两口丝。
4)丝头尺寸的检验：用专用的螺纹环规检验，其环通规应能顺利地旋入，环止规旋入长度不得超过3P即三口丝。
4、严禁私自拆除设备上的防护罩、防护板。
5、操作人员应持证上岗，严禁无证人员操作，机器设备发生故障，及时与维修人员联系。
6、操作人员在工作时严禁戴手套，必须穿紧袖口衣服，不要穿过于蓬松的衣服。
7、钢筋在夹装时，一定要夹紧，设备起动后，操作人员应站在设备机头右方50cm处。严禁触摸钢筋及旋转部位。如钢筋设备旋转，应立刻关闭电源，防止钢筋伤人。
180
180
240
240
300
300
360
3、钢筋连接：
1)连接钢筋以前，先回收钢筋连接端的保护帽，并检查钢筋丝头是否和连接套规格一致，直螺纹牙形是否完好无损、清洁，如发现杂物或锈蚀时用铁刷清除干净。然后把装好连接套的一端钢筋用扳手拧到被连接钢筋上，钢筋直螺纹丝头一定要拧到位。
2)在施工时，应逐个检查，不符合要求的钢筋连接连接接头及时调整或采取其他有效的连接措施。
丝头有效长度不小于（0~+2）
20
22.5
25
27
30
32.5
35
41
丝头外露丝扣每侧不大于（0~+2）
2
2
2
2
2
2
2
0
11
12
11
12
14
接头拧紧力矩值
钢筋直径
钢筋直螺纹套筒机械连接技术交底
钢筋直螺纹套筒机械连接技术交底技术交底记录单位: 沿德高速八标项目经理部年月日工程名称交底地点交底组织单位交底负责人接受交底单位接收负责人内容及说明:套筒直螺纹钢筋机械连接技术交底一、作业准备1、熟悉施工图，检查钢筋材料表、配料单或料牌，核对每个编号钢筋的直径、式样、根数等项目是否存在与施工图不符的情况。
2、各种机械到位并且能够正常运行，钢筋位置摆放合理，便于钢筋加工。
3、参加直螺纹连接施工操作人员，均应经过技术培训、考核合格后方可持证上岗。
4、连接套不得有严重锈蚀、油脂等影响砼质量的缺陷或杂物。
5、要求厂家现场对工具进行调试，保证各种工具处于正常状态。
6、主要机具: 套丝机、力矩扳手、螺纹通止环、塞规、卡尺工具。
7、钢筋直螺纹加工必须有检验记录。
二、技术要求(1) 钢筋先调直再下料，切口端面与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料(2) 钢筋下料时必须符合下列规定:a. 设置在同一构件内同一截面受力钢筋的接头位置应相互错开。
同一截面接头百分率不应超过50%。
b. 接头端头距钢筋受弯点不得小于钢筋直径的10 倍长度。
c. 钢筋连接套的砼保护层厚度应满足《混凝土结构设计规范》中受力钢筋砼保护层最小厚度的要求，且不得小于15mm，连接套之间的横向净距不宜小于25mm。
(3) 下料原则:a. 同规格钢筋根据不同长度，长短搭配，统筹配料; 先断长料，后断短料，减少短头，减少损耗。
b. 钢筋切断时应核对配料单，并进行钢筋试弯，检查料表尺寸与实际成型的尺寸是否相符，无误后方可大量加工。
c. 在工作台设置控制下料长度的限位挡板，精确控制钢筋的下料长度。
d. 钢筋切断时，钢筋和切断机刀口要成垂线，并严格执行操作规程，确保安全，钢筋切割完毕必须经过扫毛去除钢筋端头毛刺。
在切断过程中，如发现钢筋有劈裂、缩头或严重的弯头，必须切除。
三、工艺流程预接:钢筋端面平头?剥肋滚压螺纹?丝头质量检验?利用套简连接?接头检验;现场连接:钢筋就位?拧下钢筋保护帽和套筒保护帽?接头拧紧?作标记?质量检验。
钢筋机械连接技术交底
目录1、编制依据及范围 (2)1.1编制依据 (2)1.2编制范围 (2)2、工法特点 (3)2.1强度高 (3)2.2拼装速度快 (3)2.3应用范围广 (3)2.4适应性强 (3)2.5性能稳定 (3)3、施工工艺原理 (3)4、工艺流程 (4)5、施工方法 (4)5.1钢筋下料及切割 (4)5.2钢筋剥肋滚丝及半成品检验 (5)5.3成品的保护及运输 (5)5.4直螺纹套筒选用 (5)5.5钢筋现场连接及检验 (5)5.6现场抽查与验收 (6)6、施工材料及机械设备 (7)6.1施工材料 (7)6.2机械设备 (7)7、劳动力组织 (7)8、质量控制措施 (8)8.1质量标准 (8)9、施工安全控制措施 (9)10、施工环保措施 (9)直螺纹套筒连接作业指导书1、编制依据及范围1.1编制依据（1）《后围寨立交尚航路主线（辅道）桥梁工程》施工图。
（2）《钢筋机械连接技术规程》（JGJ107-2019）。
（3）《钢筋混凝土用钢第2部分：热轧带肋钢筋》（GB1499.2-2019）。
（4）中国中铁股份有限公司发布的《中国中铁股份有限公司施工现场直螺纹钢筋机械连接质量标准卡控红线》（中铁股份安质{2019}83号）。
1.2编制范围陕西省西咸新区沣东新城后围寨互通式立交尚航路主线（辅道）桥梁工程所有HRB400：（ 18~32mm）带肋钢筋连接施工。
2、工法特点直螺纹套筒连接具有以下特点：2.1强度高钢筋剥削螺纹后所得截面积大于钢筋原截面积，即螺纹不削截面，从而确保接头强度大于钢筋母材强度，满足(JGJ107—2019)《钢筋机械连接技术规程》标准。
2.2拼装速度快直螺纹套筒短，螺纹丝扣数少，连接时将套筒套在钢筋上用普通扳手拧紧即可，大大降低劳动强度，节约时间。
钢筋对接拼装速度大大加快，施工效率明显提高。
2.3应用范围广可用于弯曲钢筋，钢筋笼等不能转动钢筋的场合，在狭小的场地施工或钢筋排列较密集处也能灵活操作。
