层状二氧化锰制备及应用研究进展
有机物 、 固态 配合物 。Ｋ ｍ ｂ 试剂 级 Ｋ Ｏ 粉 ｏ ａ ａ等Ｉ 将 Ｍｎ
末在坩埚中以 ５ ０℃／ ｈ的升 温 速 率 分别 在 ３ ０ ０ 、 ０ 、６ ０ ８ ０℃空 气气 氛 中各 自加 热 ５ｈ 将 所得 产物在 超声波 ０ ， 中用纯 水 或 １ｒ ｌ ｎ ／ ｏ Ｌ盐 酸洗 涤 ，接着 在玛 瑙 研钵 中研
锰 的制 备 与 使 用 仍是 今 后 一 段 时 间 内重点 发 展 对 象 。 田相 法是 在 实 际
中 生 产和 研 究 实验 中 应 用 最 多的 一 种 方 法 ， 而液 相 法 则 因低 投 入 、低 能
国
耗 、 染 小 ， 值 得 大 力发 展 和 推 广 的 制备 工 艺路 线 。 制备 技 术 的 不 断 污 是 层 制 应 粉 关键 词 ： 状 二 氧化 锰 ； 备 ； 用 中圈 分 类 号 ： Ｂ ２ Ｔ ３２ 文献标志码： 体 文章 编 号 ：００８—５ ８（０ｌ ）３．０４６—Ａ ｌ ５４ ２ ０ ０ ０ ０ ４
物催 化 剂 。 国 内外 对 层 状 锰 氧化 物进 行 了广 泛 的研
究 ¨提 出 了多 种合 成方 法 ， 普遍 使用 的有 水热 法 ， Ｉ， 较 液 相氧 化还 原法 ， 溶胶一 胶 法 ， 温 固相法 等 。本文 凝 高 中综述 这 几 种合 成 层 状 锰 氧化 物 的方 法 及 层 状二 氧
热舍 成 法 、 溶胶 一 胶 法 、 相 氧 化一 原 法 等 ， 层 状 二 氧 化 锰 在 锂 电 凝 液 还 对
器
№
池 电极பைடு நூலகம்材 料 、 离子 交换 材 料 、 附 材 料及 污 染物 处 理 材料 等领 域 的应 阳 吸
用进 行概 述 ， 对 其 未 来 的发 展 趋 势 进 行展 望 。结 果 认 为 ： 状二 氧 化 并 层
固相 化学 反应是 指 有 固体物 质直 接参 与 的反应 ，
它包 含经典 的 固一 固反 应 、 气 反应 和固一 固一 液反应 。 大
多数 固相 反应在 较低 温度 下难 以进行 ， 有些 体 系即 但
使在 室温 下甚 至 ０ ｏ都 可 以发生 固相 反应 ， 些物 质 Ｃ 这 通 常 是 一些 具 有 低熔 点 或 含 结 晶水 的无 机物 及 一 些
１ 层 状 二氧 化 锰 的制备
１１ 固相 反 应 法 ．
帆 Ｚ ｏｇ ｉ ． ｉ ｉ 。 ａｇＷｅ ｉ ｈｎ ｑｎ ＬｎＬｎ Ｈｕｎ ｉｕ ｇ ｊ
（ ｃ ｏ ｌ ｆ ｔｒ ｌ Ｓ ｉ ｃ ｄ ｎ ｉｅ ｒ ｇ Ｃ ｏ ｇ ｉｇ Ｓ ｈ ｏ Ｍａｅｉ ｓ ｃｅ ｅ ｎ ｇｎ ｅ ｎ ， ｈ ｎ ｑｎ ｏ ａ ｎ ａ Ｅ ｉ Ｕｎｖ ｒｉ ｆ ｅ ｈ ｏｏ ｙ， ｈ ｎ ｑｎ ０ ０ ０， ｉ ａ ｉｅｓｙｏ Ｔ ｃ ｎ ｌｇ Ｃ ｏ ｇ ｉｇ４ ０ ５ Ｃｈ ） ｔ ｎ
第 １ ６卷
第 ３期
Ｖ０ ． ６ Ｎｏ ３ Ｉ ． １ Ｊ ｎ ２ １ ｕ ． ００
２１ ０ ０年 ６月
层状二氧化锰 制备及应 用研究进展
田 中青 ， 林 琳 ，黄 伟 九
４０５ ） ０ ０ ０ （ 重庆 理 工 大 学 材 料 科 学 与 工 程 学 院 ，重 庆
摘 要 ：对 国 内外 层 状 二 氧化 锰 的制 备 方 法及 相 关锰 氧 化 物 的 应 用 现状
Ａｂ ｔ ａ ｔ Ｔｈ ｅ ｏ ｖ ｍｅ ｔ ｏ ｒ ｐ ｒ ｔ ｎ ｍｅｈｏ ｓ ａ ｄ ｐ ｌ ａｉ ｎ ｆ ｓ ｒ ｃ ： ｅ ｄ ｖ ｌ ｅ ｎ ｆ ｐ ｅ ａ ａ ｉ ｔ ｄ ｎ ａ ｐ ｉ ｔ ｓ ｏ ｏ ｃ ｏ ｌｙ ｒ ｄ ｍ ａ ｇ ｎ ｓ ｄ ｏ ｉ ｅ ｔ ｏ ｎ ａ ｒ ｄ ａ ｅ ｅ ｎ ａ ｅ ｅ ｉ ｘ ｄ ａ ｈ ｍｅ ａ ｄ ｂ ｏａ ｗｅ ｅ ｅ ｉ ｗｅ ．Ｔｈ ｒ ｒ ｖ ｅ ｄ ｅ ｐ ｅ ａ ａ ｉ ｎ ｍｅ ｈ ｄ ｆｌｙ ｒ ｄ ｍａ ｇ ｎ ｓ ｉ ｘ ｄｅ ｕ ｈ ａ ｏ ｉ ｅ ｃ ｉｎ ｒ ｐ ｒ ｔ ｔ ｏ ｓｏ ｅ ｅ ｎ ａ ｅ ｅ ｄ ｏ ｉ ，ｓ ｃ ｓｓ ｌ ｒ ａ ｔｏ ｏ ａ ｄ
进 行 综 述 ， 细 总 结 层 状 二 氧 化锰 主要 的 制 备 方 法 ， 固相 反 应 法 、 详 如 水
易插 入其 他离子 或分 子 ， 使层 状结 构 的锰 氧化 物具 有 很好 的离 子交换 性 能 ； 制备 电化学 性能 极好 的电极 可 材料 ； 对某 些金 属 的吸附 能力强 （ 别是 对 Ｃ 特 ｏ的 吸附 能力优 越 ）对 强毒性 的 Ａ （ Ｉ的氧化 能力也 很好 ， ， ｓＩ ） Ｉ 可 应 用 于环境 污染 的治 理 ； 同时 也 可以作 为其 他类 型 的 锰 氧 化 物 的前 驱体 ，制 备 出催 化 活 性更 高 的锰 氧化
ｍｅｈ ｄ， ｈ ｄｏｈｅｍ ａ ｍｅｈ ｄ， ｓ ｌｇ ｌ ｔｏ ｙ ｒｔ ｒ ｌ ｔｏ ｏ－ ｅ ｍｅｈ ｄ ｎ ｄ ｉｕｄ ｘｄ ｔｏ — ｔ ｏ ａ ｌ ｉ ｏ ｉａｉｎ ｑ
ｒ ｄ ｃ ｉ ｎ ｍｅ ｈ ｄ，ｅ ｌ ｗｅ ｅ ｓ ｍｍａ ｚ ｄ．Ｔｈ ｐ ｌｃ ｔｏ ｓ ｏ ａ ｅ ｅ ｅ ｕ ｔｏ ｔ ｏ ｔ ａ ｒ ｕ ｉ ｒｅ ｅ ａ ｐ ｉ ａ ｉ ｎ ｆ ｌｙ ｒ ｄ ｍａ ａ ｓ ｉ ｘ ｄ ｎ ｌ ｈ ｕ ｂ ｔｅ ｙ ｅｅ ｔｏ ｅ ｍａ ｅ ａ ｓ ａ ｉ ｎ ｅ ｃ ａ ｇ ｎｇ ｎｅ ｅ ｄ ｏ ｉ ｅ ｉ ｉ ｉ ｍ ａｔ ｒ ｌ ｃｒ ｄ ｔ ｒ ｌ ，ｃ ｔｏ ｘ ｈ ｎ ｅ ｔ ｉ ｍａ ｅ ａ ｓ ｄ ｏ ｐ ｉ ｎ ｍａ ｅ ｉ ｌ ａ ｄ ｅ ｉ ｎ ｔｏ ｏｌ ｔ ｎ ｔ ｒａ ｓｗｅ ｅ ｔ ｒ ｌ ，ａ ｓ ｒ ｔｏ ｔｒａ ｓ ｎ ｌｍｉ ａ ｉ ｎ ｐ ｌ ｉ ｓ ｍａｅ ｉｌ ｒ ｉ ｕｏ ｄ ｓ ｒ ｄ Ｔｈ ｐ ｏ ｒ ｓ ｉ ｐ ｅ ａ ａ ｉ ｎ ｎ ａ ｐ ｉ ａ ｉ ｎ ｏ ｌ ｙ ｒ ｄ ｅｃｉ ． ｂｅ ｅ ｒ ｇ ｅ ｓ ｎ ｒ ｐ ｒ ｔ ａ ｄ ｐ ｌ ｔｏ ｓ ｆ ａ ｅ ｅ ｏ ｃ ｍａ ｇ ｎ ｓ ｄ ｏ ｉ ｅ ｎ ａ ｅ ｅ ｉ ｘ ｄ ｗｅ ｅ ｒ ｓ ｅ ｔ ｄ Ｔｈ ｒ ｓ ｌ ｓ ｏ ｄ ｈ ｔ ｈ ｅｒ ｒ ｐ ｏ ｐ ｃｅ ． ｅ ｅ ｕ ｔ ｈ ｗｅ ｔ ａ ｔ ｉ ｓ ｄ ｖ ｌ ｐ ｎ ｎ ｔ ｅ ｆ ｔ ｒ ｓ ｆ ｒ ｃ ｓ ｅ ．Ｔ ｏ ｉ ｅ ｃ ｉ ｎ ｍｅ ｈ ｓ ｅ ｅ ｏ ｍｅ ｔｉ ｕ ｕ ｅ ｗａ ｏ ｅ ａ ｔ ｄ ｈｅ ｓ ｌ ｒ ａ ｔ ｔ ｏｄ ｗａ ｈ ｄ ｏ ｕ ｅ ｄ ｌ ｅ ｐ ａ ｔ ａ ｒ ｄ ｃｉ ｎ ａ ｄ ｒ ｓ ａ ｃ ｓ ｄ ｗｉ ｅ ｙ ｉ ｔ ｒ ｃ ｉ ｌ ｏ ｕ ｔｏ ｎ ｅ ｅ ｒ ｈ，ａ ｄ ｔ ｅ ｌ ｕ ｄ ｐ ａ ｅ ｎｈ ｃ ｐ ｎ ｈ ｉ ｉ ｈ ｓ ｑ
化锰 的相关 应用 。
成 熟将 使 层 状 二 氧化 锰 具 有 更 广 阔 的 应用 前 景 。
技 书 刚 №
Ｐ ｏ ｒ ｓ ｅ ａ ａ ｉｎ ａ ｄ Ａｐ ｌ ａ ｉｎ ｏ ｒ ｇ ｅ ｓ ｉ Ｐｒ ｐ ｒ ｔ ｎ ｐｉ ｔ ｆ ｎ ｏ ｃ ｏ Ｌ ｙ ｒ ｄ Ｍａ ｇ ｎ ｓ ｏ ｉｅ ａ ｅ ｅ ｎ ａ ｅ ｅ Ｄｉｘｄ

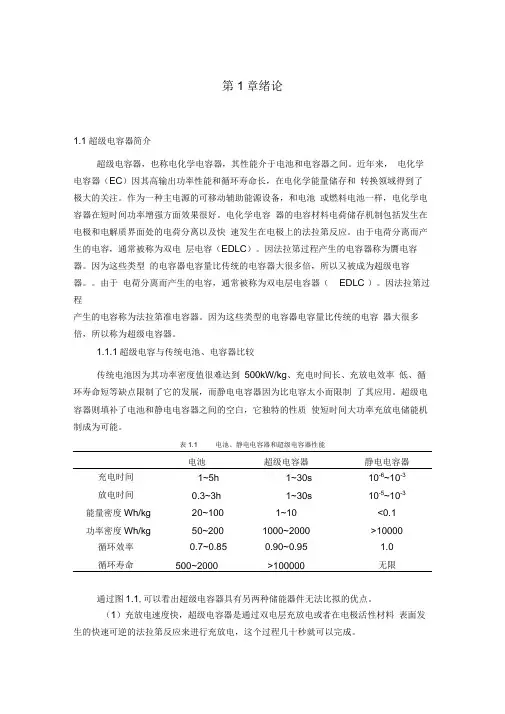

文献综述二氧化锰
第1章绪论1.1超级电容器简介超级电容器，也称电化学电容器，其性能介于电池和电容器之间。
近年来，电化学电容器（EC）因其高输出功率性能和循环寿命长，在电化学能量储存和转换领域得到了极大的关注。
作为一种主电源的可移动辅助能源设备，和电池或燃料电池一样，电化学电容器在短时间功率增强方面效果很好。
电化学电容器的电容材料电荷储存机制包括发生在电极和电解质界面处的电荷分离以及快速发生在电极上的法拉第反应。
由于电荷分离而产生的电容，通常被称为双电层电容（EDLC）。
因法拉第过程产生的电容器称为贋电容器。
因为这些类型的电容器电容量比传统的电容器大很多倍，所以又被成为超级电容器。
由于电荷分离而产生的电容，通常被称为双电层电容器（EDLC ）。
因法拉第过程产生的电容称为法拉第准电容器。
因为这些类型的电容器电容量比传统的电容器大很多倍，所以称为超级电容器。
1.1.1超级电容与传统电池、电容器比较传统电池因为其功率密度值很难达到500kW/kg、充电时间长、充放电效率低、循环寿命短等缺点限制了它的发展，而静电电容器因为比电容太小而限制了其应用。
超级电容器则填补了电池和静电电容器之间的空白，它独特的性质使短时间大功率充放电储能机制成为可能。
表1.1 电池、静电电容器和超级电容器性能电池超级电容器静电电容器充电时间1~5h1~30s10-6~10-3放电时间0.3~3h1~30s10-5~10-3能量密度Wh/kg20~1001~10<0.1功率密度Wh/kg50~2001000~2000>10000循环效率0.7~0.850.90~0.95 1.0循环寿命500~2000>100000无限通过图1.1,可以看出超级电容器具有另两种储能器件无法比拟的优点。
（1）充放电速度快，超级电容器是通过双电层充放电或者在电极活性材料表面发生的快速可逆的法拉第反应来进行充放电，这个过程几十秒就可以完成。
（2）功率密度高，这也是超级电容器最重要的一个优点。

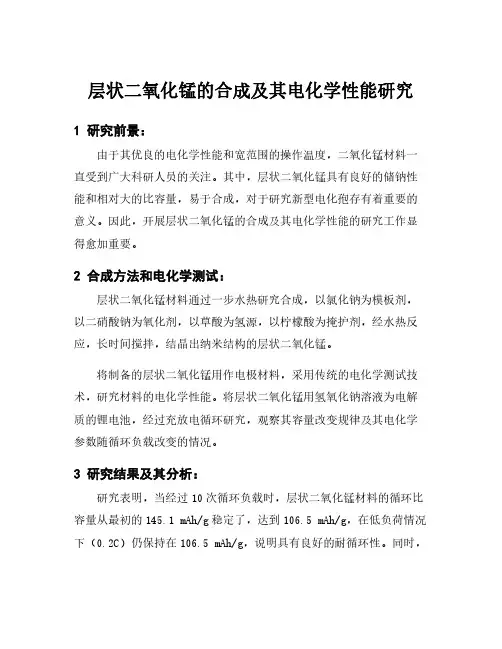

层状二氧化锰的合成及其电化学性能研究
层状二氧化锰的合成及其电化学性能研究
1研究前景：
由于其优良的电化学性能和宽范围的操作温度，二氧化锰材料一直受到广大科研人员的关注。
其中，层状二氧化锰具有良好的储钠性能和相对大的比容量，易于合成，对于研究新型电化孢存有着重要的意义。
因此，开展层状二氧化锰的合成及其电化学性能的研究工作显得愈加重要。
2合成方法和电化学测试：
层状二氧化锰材料通过一步水热研究合成，以氯化钠为模板剂，以二硝酸钠为氧化剂，以草酸为氢源，以柠檬酸为掩护剂，经水热反应，长时间搅拌，结晶出纳米结构的层状二氧化锰。
将制备的层状二氧化锰用作电极材料，采用传统的电化学测试技术，研究材料的电化学性能。
将层状二氧化锰用氢氧化钠溶液为电解质的锂电池，经过充放电循环研究，观察其容量改变规律及其电化学参数随循环负载改变的情况。
3研究结果及其分析：
研究表明，当经过10次循环负载时，层状二氧化锰材料的循环比容量从最初的145.1mAh/g稳定了，达到106.5mAh/g，在低负荷情况下（0.2C）仍保持在106.5mAh/g，说明具有良好的耐循环性。
同时，
层状二氧化锰也表现出钠离子的良好储钠性能，在反复充放电循环过程中，比电容少量下降。
此外，层状二氧化锰的自放电行为也表现出优良的稳定性。
20次充放电循环后，层状二氧化锰材料的自放电率仅为5.5%，低于其他常用电极材料。
4结论：
以上研究表明，采用水热法合成的层状二氧化锰具有优良的电化学性能和宽范围的操作温度，并有良好的储钠性能，相对大的比容量和耐循环性，是有趣的电极材料，可以应用于新型电化学储能材料的研究工作。

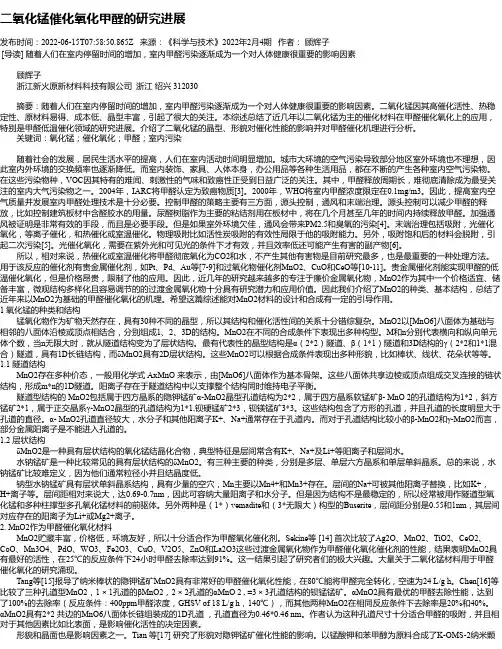

二氧化锰催化氧化甲醛的研究进展
二氧化锰催化氧化甲醛的研究进展发布时间：2022-06-15T07:58:50.865Z 来源：《科学与技术》2022年2月4期作者：顾辉子[导读] 随着人们在室内停留时间的增加，室内甲醛污染逐渐成为一个对人体健康很重要的影响因素顾辉子浙江新火原新材料科技有限公司浙江绍兴 312030摘要：随着人们在室内停留时间的增加，室内甲醛污染逐渐成为一个对人体健康很重要的影响因素。
二氧化锰因其高催化活性、热稳定性、原材料易得、成本低、晶型丰富，引起了很大的关注。
本综述总结了近几年以二氧化锰为主的催化材料在甲醛催化氧化上的应用，特别是甲醛低温催化领域的研究进展。
介绍了二氧化锰的晶型、形貌对催化性能的影响并对甲醛催化机理进行分析。
关键词：氧化锰；催化氧化；甲醛；室内污染随着社会的发展，居民生活水平的提高，人们在室内活动时间明显增加。
城市大环境的空气污染导致部分地区室外环境也不理想，因此室内外环境的交换频率也逐渐降低。
而室内装饰、家具、人体本身，办公用品等各种生活用品，都在不断的产生各种室内空气污染物。
在这些污染物种，VOC因其特有的难闻、刺激性的气味和致癌性正受到日益广泛的关注。
其中，甲醛释放周期长，难彻底清除成为最受关注的室内大气污染物之一。
2004年，IARC将甲醛认定为致癌物质[3]。
2000年，WHO将室内甲醛浓度限定在0.1mg/m3。
因此，提高室内空气质量并发展室内甲醛处理技术是十分必要。
控制甲醛的策略主要有三方面，源头控制，通风和末端治理。
源头控制可以减少甲醛的释放，比如控制建筑板材中含醛胶水的用量。
尿醛树脂作为主要的粘结剂用在板材中，将在几个月甚至几年的时间内持续释放甲醛。
加强通风被证明是非常有效的手段，而且是必要手段。
但是如果室外环境欠佳，通风会带来PM2.5和臭氧的污染[4]。
末端治理包括吸附，光催化氧化，等离子催化，和热催化或室温催化。
物理吸附比如活性炭吸附的有效性局限于他的吸附能力。
另外，吸附饱和后的材料会脱附，引起二次污染[5]。

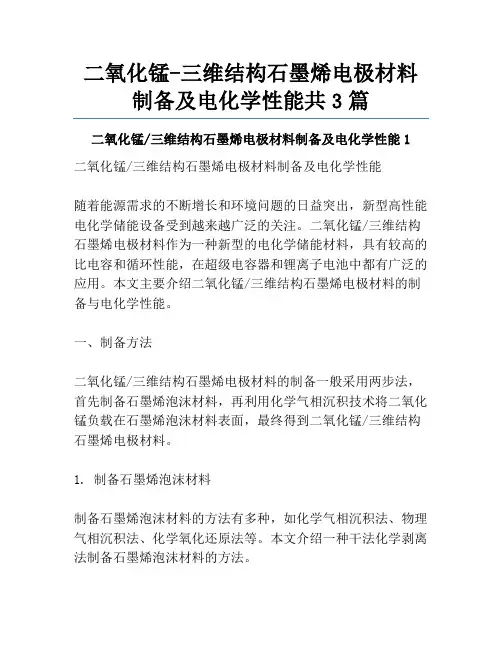

二氧化锰-三维结构石墨烯电极材料制备及电化学性能共3篇
二氧化锰-三维结构石墨烯电极材料制备及电化学性能共3篇二氧化锰/三维结构石墨烯电极材料制备及电化学性能1二氧化锰/三维结构石墨烯电极材料制备及电化学性能随着能源需求的不断增长和环境问题的日益突出，新型高性能电化学储能设备受到越来越广泛的关注。
二氧化锰/三维结构石墨烯电极材料作为一种新型的电化学储能材料，具有较高的比电容和循环性能，在超级电容器和锂离子电池中都有广泛的应用。
本文主要介绍二氧化锰/三维结构石墨烯电极材料的制备与电化学性能。
一、制备方法二氧化锰/三维结构石墨烯电极材料的制备一般采用两步法，首先制备石墨烯泡沫材料，再利用化学气相沉积技术将二氧化锰负载在石墨烯泡沫材料表面，最终得到二氧化锰/三维结构石墨烯电极材料。
1. 制备石墨烯泡沫材料制备石墨烯泡沫材料的方法有多种，如化学气相沉积法、物理气相沉积法、化学氧化还原法等。
本文介绍一种干法化学剥离法制备石墨烯泡沫材料的方法。
将天然石墨在高温下处理，使其表面产生氧化物，然后将氧化后的天然石墨和聚乙烯醇溶液混合，并通过超声波剥离得到石墨烯泡沫材料。
最后将石墨烯泡沫材料热处理，得到具有三维结构的石墨烯泡沫材料。
2. 负载二氧化锰将制备好的石墨烯泡沫材料浸泡在含有二氧化锰前体溶液的乙醇中，然后通过化学气相沉积技术将二氧化锰沉积在石墨烯泡沫材料表面。
最终得到二氧化锰/三维结构石墨烯电极材料。
二、电化学性能二氧化锰/三维结构石墨烯电极材料的电化学性能一般通过循环伏安法、电化学阻抗谱等测试手段进行测试。
1. 循环伏安法测定循环伏安法是一种常用的电化学测试方法，可以用于测试电化学反应的物理化学特性和电化学反应动力学特性。
将测试样品放置于电极中，在特定电位范围内进行循环伏安扫描，记录扫描图像。
通过扫描图像可以获得电极的片儿式容量、比电容、电化学反应动力学特性等数据。
2. 电化学阻抗谱测试电化学阻抗谱测试是一种可以获得电极电化学行为信息的测试方法。
将测试样品放置于电极中，施加一定的交流电压，记录阻抗谱。
二氧化锰的制备结构表征及其电化学性能
二氧化锰的制备结构表征及其电化学性能二氧化锰是一种重要的锰氧化物，具有丰富的制备方法和广泛的应用领域。
本文将从制备方法、结构表征和电化学性能等方面对二氧化锰进行详细探讨。
一、制备方法1.化学方法：二氧化锰可以通过化学还原法制备得到。
首先将锰化合物溶解在适当的溶剂中，然后加入还原剂，如云母石、异硫氰酸钠等，使其发生还原反应生成二氧化锰。
此外，还可以通过锰离子与空气中的氧气反应得到二氧化锰。
2.物理方法：物理方法制备的二氧化锰主要包括溶胶-凝胶法、热氧化法和高温煅烧法等。
溶胶-凝胶法是将适量的锰盐加入溶剂中形成胶体溶胶，然后通过干燥和煅烧等步骤制备得到二氧化锰。
热氧化法是将锰盐加热至一定温度下与氧气反应，生成二氧化锰。
高温煅烧法是将锰盐在高温下煅烧得到二氧化锰。
3.电化学沉积法：二氧化锰可以通过电化学沉积法制备得到。
一般使用锰离子作为阳极材料，通过控制电流密度和电沉积时间等参数，将锰离子还原成二氧化锰。
二、结构表征1.X射线衍射（XRD）：通过X射线衍射技术可以确定二氧化锰的晶体结构和晶格参数。
XRD图谱能够提供二氧化锰的晶胞参数、晶面指数和结晶形态等信息。
2.扫描电子显微镜（SEM）：通过SEM技术可以观察到二氧化锰的形貌和表面形态。
SEM图像能够展示二氧化锰的粒径大小、形状和表面的孔洞结构等。
3.透射电子显微镜（TEM）：通过TEM技术可以观察到二氧化锰的微观结构。
TEM图像可以展示二氧化锰的晶粒大小、晶界结构和孔结构等信息。
4.傅里叶变换红外光谱（FT-IR）：通过FT-IR技术可以分析二氧化锰的官能团和分子结构。
FT-IR光谱可以提供二氧化锰中的化学键信息、表面吸附物质和晶体结构等。
二氧化锰作为一种重要的电化学材料，具有优异的电化学性能，被广泛应用于电化学电池、超级电容器和催化剂等领域。
1.电化学电容性能：二氧化锰作为电极材料具有良好的电容性能。
它具有较高的比电容和很好的循环稳定性，可以用于制备高性能的超级电容器。
二氧化锰纳米材料水热合成及形成机理研究进展

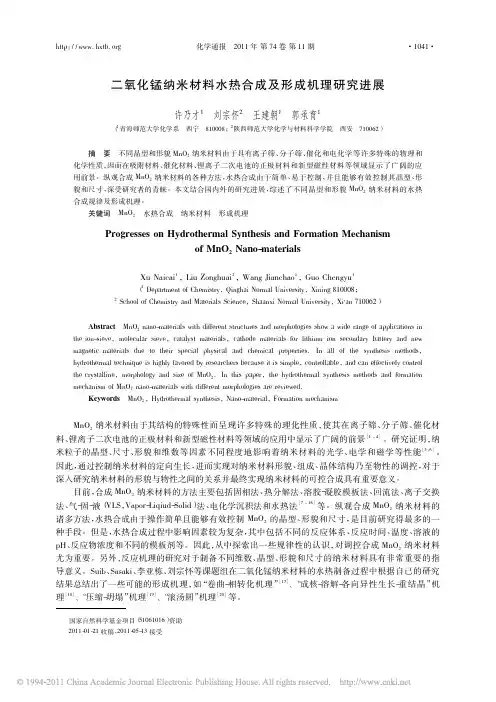

二氧化锰纳米材料水热合成及形成机理研究进展许乃才1刘宗怀2王建朝1郭承育1（1青海师范大学化学系西宁810008；2陕西师范大学化学与材料科学学院西安710062）国家自然科学基金项目（51061016）资助2011-01-21收稿，2011-05-13接受摘要不同晶型和形貌MnO 2纳米材料由于具有离子筛、分子筛、催化和电化学等许多特殊的物理和化学性质，因而在吸附材料、催化材料、锂离子二次电池的正极材料和新型磁性材料等领域显示了广阔的应用前景。
纵观合成MnO 2纳米材料的各种方法，水热合成由于简单、易于控制，并且能够有效控制其晶型、形貌和尺寸，深受研究者的青睐。
本文结合国内外的研究进展，综述了不同晶型和形貌MnO 2纳米材料的水热合成规律及形成机理。
关键词MnO 2水热合成纳米材料形成机理Progresses on Hydrothermal Synthesis and Formation Mechanismof MnO 2Nano-materialsXu Naicai 1，Liu Zonghuai 2，Wang Jianchao 1，Guo Chengyu 1（1Department of Chemistry ，Qinghai Normal University ，Xining 810008；2School of Chemistry and Materials Science ，Shaanxi Normal University ，Xi an 710062）AbstractMnO 2nano-materials with different structures and morphologies show a wide range of applications in the ion-sieve ，molecular sieve ，catalyst materials ，cathode materials for lithium ion secondary battery and new magnetic materials due to their special physical and chemical properties．In all of the synthesis methods ，hydrothermal technique is highly favored by researchers because it is simple ，controllable ，and can effectively control the crystalline ，morphology and size of MnO 2．In this paper ，the hydrothermal synthesis methods and formation mechanism of MnO 2nano-materials with different morphologies are reviewed．Keywords MnO 2，Hydrothermal synthesis ，Nano-material ，Formation mechanismMnO 2纳米材料由于其结构的特殊性而呈现许多特殊的理化性质，使其在离子筛、分子筛、催化材料、锂离子二次电池的正极材料和新型磁性材料等领域的应用中显示了广阔的前景［1 4］。
二氧化锰的制备反应研究
二氧化锰的制备反应研究CMD 主要生产方法：1)碳酸锰热分解法碳酸锰热分解法是将碳酸锰经过焙烧，使其热解氧化生成二氧化锰的方法。
而碳酸锰的制取方法多种多样，实用的生产方法主要有硫酸锰与碳酸盐反应法、硫酸锰与氨及二氧化碳反应法、一氧化锰与氨基甲酸铵反应法、硝酸锰与碳酸盐反应法、氯化锰与碳酸盐反应法等。
碳酸锰热分解制备二氧化锰的主要反应:2MnCO3+ O2=2MnO2+ 2CO2 2）硝酸锰的热分解法硝酸锰的热分解法是将硝酸锰置于一密闭的电炉装置中，通过控制不同的反应条件和反应温度，可以得到不同晶型的二氧化锰。
硝酸锰热分解法生产化学二氧化锰的优势在于产品质量较高，可用于电池的生产及化学工业的催化剂等。
但生产过程中要用到硝酸，不仅生产成本较高，且对设备的防腐要求较高，分解过程产生的气体对人体和环境有害。
3）氢氧化锰氧化法氢氧化锰可以直接氧化制备化学二氧化锰。
用空气或氧气直接将碱性介质中的氢氧化锰氧化为一种中间产物，然后再用强氧化剂经深度氧化或加酸处理制得二氧化锰; 或者用强氧化剂氯气、锰酸盐等将氢氧化锰氧化为二氧化锰。
氢氧化锰一般以二价锰盐(硫酸锰、硝酸锰、氯化锰等) 为原料，通过氨气、氨水、石灰乳、碱金属氢氧化物等中和后制备。
氢氧化锰氧化法的优点是反应温度较低，反应时间短，化学二氧化锰的品质优良，但成本较碳酸锰热分解法高。
4) 硫酸锰氧化法由硫酸锰直接氧化制备化学二氧化锰的研究相当活跃。
直接氧化法是将硫酸锰在一定条件下与氧化剂(氯气、氧气或空气、高锰酸盐、过硫酸铵、次氯酸或其盐、氯酸盐等) 反应，使其直接氧化为二氧化锰。
CMD 的改性研究：1)初级MnO2重质化处理用化学法制备出具有较大振实密度的MnO2粉末，称为重质化学MnO2。
主要用途是在干电池中作为极化剂。
目前，用化学法制备的MnO2由于受方法的影响，一般产品的粒度较小、堆积疏松，体积容量比较小，不能符合电池的要求，因此，必须进行重质化处理。
层状二氧化锰的合成及电化学性能
电化学
ELECTROCHEM ISTRY
Vol. 15 No. 2 M ay 2009
文章编号 : 100623471 (2009) 0220194204
L i2b irnessite型层状二氧化锰的合成及电化学性能
黄行康 1, 2 , 常海涛 1 , 甘健龙 1 , 张清顺 1 , 岳红军 2 , 吕东平 2 , 杨 勇 23
· 196 ·
电 化 学
2009年
ห้องสมุดไป่ตู้
0. 2 C放电容量的 85%和 93%. 良好的层状结构 , 使 L i+在放电过程快速嵌入 ,倍率放电性能较好. L i2birnessite的 层 间 距 ( 0. 70 nm ) 较 K2birnessite (0. 72 nm )小 ,故 1C 充放电时 ,阻力较大. 且在放 充电循环过程中 ,并无出现 4 V 的放电平台 ,这表 明其层状结构并没有向尖晶石相转变.
nessite)结构 ,除 birnessite的特征峰外 ,并无明显的 杂相峰 ,表明样品具有良好的层状结构. 按 ～12°处 最强峰计算得 L i2birnessite 层间距约为 0. 70 nm , 比 K2birnessite的略小 (约 0. 72 nm ).
于 birnessite 转变为 M n3 O4. 上述制备的 L i2birnes2 site结构水含量大约为 8% ( by mass). B ach等 [ 10 ] 认为 , 若结构水完全移除将导致层状结构的坍塌 ; 层间结构水有利于保持 birnessite充放电过程的稳 定性.
1 实 验
1. 1 材 料
将 8. 95 g M n (NO3 ) 2 (50%水溶液 )稀释至 30 mL ,然后滴入 30 mL 含 11. 2 g L iOH的 (0 ℃)的水 溶液 ,搅拌 ,通 O2 8. 5 h ( 100 mL /m in) ,陈化过夜 , 过滤洗涤 , 110 ℃烘 12 h,研磨得深褐色粉末 L i2
纳米二氧化锰的制备及其应用研究进展
第35卷 第12期 无 机 材 料 学 报Vol. 35No. 122020年12月Journal of Inorganic Materials Dec., 2020收稿日期: 2020-03-02; 收到修改稿日期: 2020-05-07基金项目: 国家自然科学基金(61775131, 61376009); 上海高校特聘教授(东方学者)岗位计划(2013-70)National Natural Science Foundation of China (61775131, 61376009); The Program for Professor of Special Ap-pointment (Eastern Scholar) at Shanghai Institutions of Higher Learning (2013-70)作者简介: 王金敏(1975–), 男, 教授.E-mail:*******************.cn文章编号: 1000-324X(2020)12-1307-08 DOI: 10.15541/jim20200105纳米二氧化锰的制备及其应用研究进展王金敏, 于红玉, 马董云(上海第二工业大学 工学部, 环境与材料工程学院, 上海 201209)摘 要: 二氧化锰作为一种重要的过渡金属氧化物, 因其储量丰富、晶型多样、性能优异而备受关注。
将二氧化锰纳米化后, 其颗粒尺寸变小、比表面积变大、材料性能优化、应用领域得以拓宽。
本文在引言部分从介绍二氧化锰的应用着手, 指出纳米化和晶型多变对二氧化锰的结构和性能有着重要的影响。
正文部分主要从纳米二氧化锰的制备方法和纳米二氧化锰的应用两个方面对近年来的研究进展进行了总结和评述。
(1)介绍了水热法、溶胶-凝胶法、化学沉淀法、固相合成法等纳米二氧化锰的制备方法, 对各种制备方法的优点与缺点以及所制备纳米二氧化锰的形貌与性能进行了总结。
二氧化锰做催化剂
二氧化锰做催化剂二氧化锰（MnO2）是一种常见的催化剂，具有广泛的应用领域。
它在化学反应中起着重要的催化作用，能够提高反应速率和选择性。
下面将从二氧化锰的性质、制备方法以及应用领域等方面进行探讨。
二氧化锰是一种黑色固体，具有良好的催化活性和化学稳定性。
它的晶体结构属于纤锰矿结构，由氧和锰离子组成。
二氧化锰具有较高的表面积和孔隙结构，这使得它能够提供更多的活性位点，从而增加反应物与催化剂之间的接触面积，促进反应的进行。
制备二氧化锰的方法有多种。
常见的方法包括化学合成和物理合成两种。
化学合成方法主要是通过化学反应，将适当的锰化合物与氧化剂反应得到二氧化锰。
物理合成方法则是利用物理手段，如热分解、溶胶凝胶法等制备二氧化锰。
这些方法制备的二氧化锰具有不同的形貌和晶体结构，从而影响其催化性能。
二氧化锰作为催化剂在许多领域中具有广泛的应用。
首先，在有机合成中，二氧化锰常被用作氧化剂，可以催化醇的氧化、醛的氧化和烯烃的环化反应等。
其次，在环境保护领域，二氧化锰可以催化有害气体的转化，如一氧化碳的氧化和硫化氢的氧化等。
此外，二氧化锰还可以催化电化学反应，如电池中的氧还原反应和电解水产氧反应等。
除了上述应用外，二氧化锰还在其他领域中发挥着重要的作用。
例如，在化学工业中，二氧化锰被用作染料和颜料的催化剂，能够提高颜料的稳定性和色彩的饱和度。
此外，二氧化锰还可以催化有机废水的降解和废气的净化等。
在能源领域，二氧化锰被用作锂离子电池的正极材料，具有较高的能量密度和循环稳定性。
二氧化锰作为催化剂具有广泛的应用领域。
它的催化性能与其晶体结构、形貌以及制备方法等密切相关。
随着科学技术的不断进步，相信二氧化锰在更多领域中的应用将会得到进一步拓展，并为人们带来更多的好处。
