称重传感器使用方法
精密称重仪器使用方法说明书
精密称重仪器使用方法说明书使用方法说明书1. 引言精密称重仪器是一种重要的测量工具，它广泛应用于科学研究、工业生产和医疗诊断等领域。
正确地使用精密称重仪器对于保证测量结果的准确性至关重要。
本使用方法说明书旨在帮助用户了解精密称重仪器的操作步骤，合理使用仪器，以获得准确可靠的测量结果。
2. 仪器描述精密称重仪器主要由称重传感器、显示屏、操作面板和电源等部件组成。
称重传感器是仪器的核心部件，它能够感知物体的重量并将信号传送给显示屏进行处理和显示。
显示屏可以直观地呈现测量结果，操作面板提供了一系列控制按钮，用于调整仪器的参数和功能。
3. 准备工作在使用精密称重仪器之前，需要进行一些准备工作。
首先，确保仪器平放在坚固平稳的水平表面上，避免仪器晃动或倾斜影响测量结果。
其次，连接仪器的电源，并确认电源电压与仪器要求相符。
最后，对仪器进行检查，确保各部件完好无损，无异物干扰。
4. 操作步骤4.1 打开仪器电源按下仪器操作面板上的电源开关按钮，仪器将开始自检程序，显示屏会显示出欢迎界面。
待仪器完成自检后，将进入待机状态，显示屏上将显示当前环境温度和湿度等信息。
4.2 校准仪器在每次使用精密称重仪器之前，都需要进行校准以确保测量结果的准确性。
将一块已知重量稳定的物体放在仪器上，按下操作面板上的校准按钮，仪器将自动将这个重量设为标准值，并进行校准。
校准完成后，显示屏上将显示出校准结果和误差范围。
4.3 放置待测物体将待测物体小心地放在仪器的测量台上，确保物体的重心位于测量台的正中央，并尽量避免物体与仪器的触碰，以免造成误差。
4.4 读取测量结果按下操作面板上的测量按钮，仪器将开始进行测量，并将测量结果实时显示在显示屏上。
待测量稳定后，读取并记录测量结果。
若需要多次测量，应等待仪器显示稳定后再进行下一次测量。
4.5 关闭仪器使用完精密称重仪器后，按下操作面板上的电源关闭按钮，仪器将进入关机状态，并断电。
在关闭仪器之前，应清理测量台，确保仪器的清洁。
称重传感器-HL-8参数及使用方法
矽普电子 一百电的淘宝店/ 电子技术QQ群：83701374
矽普电子 一百电的淘宝店/ 电子技术QQ群：83701374
称重传感器参数及使用说明
技术参数表：
产品编号: hl-8 量程(kg) 综合误差(%F.S) 灵敏度(mv/v) 非线性(%F.S) 重复性(%F.S) 滞后(%F.S) 0.05 3, 15 额定输出温度飘移 (%F.S/10℃)
hl8量程kg15综合误差fs005额定输出温度飘移fs100151001灵敏度mvv零点输出mvv01非线性fs005输入电阻100050重复性fs005输出电阻2000100vdc滞后fs005绝缘电阻m蠕变fs3min005推荐激励电压v510fs1min005工作温度范围fs1002过载能力fs150接线方法
蠕变(%F.S/3min) 0.05 零 点 漂 பைடு நூலகம் 0.05 (%F.S/1min) 零 点 温 度 漂 移 0.2 (%F.S/10℃)
接线方法:
红 + (输入 +) 白 (输出 -) 黑 (输入 -) 绿 + (输出+)
引出线为四芯，为确保精度，一般不要调整线长。
受力方式:
尺寸:
80mm*12.7mm*12.7mm
≤0.15 ±0.1 1000±50 1000±50 ≥ 2000(100VDC) 5～10 -10～+50 150
1.0 ± 零点输出(mV/V) 0.1 0.05 输入电阻(Ω ) 0.05 输出电阻(Ω ) 0.05 绝缘电阻(MΩ) 推荐激励电压(V) 工作温度范围 (℃) 过载能力(%F.S)

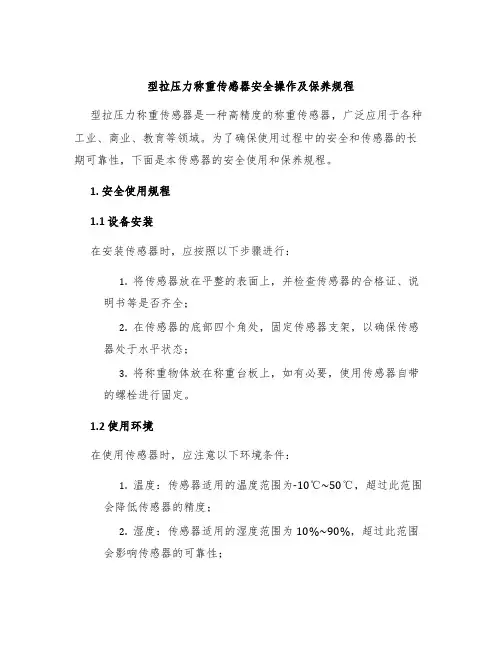

型拉压力称重传感器安全操作及保养规程
型拉压力称重传感器安全操作及保养规程型拉压力称重传感器是一种高精度的称重传感器，广泛应用于各种工业、商业、教育等领域。
为了确保使用过程中的安全和传感器的长期可靠性，下面是本传感器的安全使用和保养规程。
1. 安全使用规程1.1 设备安装在安装传感器时，应按照以下步骤进行：1.将传感器放在平整的表面上，并检查传感器的合格证、说明书等是否齐全；2.在传感器的底部四个角处，固定传感器支架，以确保传感器处于水平状态；3.将称重物体放在称重台板上，如有必要，使用传感器自带的螺栓进行固定。
1.2 使用环境在使用传感器时，应注意以下环境条件：1.温度：传感器适用的温度范围为-10℃~50℃，超过此范围会降低传感器的精度；2.湿度：传感器适用的湿度范围为10%~90%，超过此范围会影响传感器的可靠性；3.电压：传感器适用的电压为5VDC，超过此范围会对传感器产生损坏。
1.3 测量应用在使用传感器进行测量时，应注意以下事项：1.使用合适的称重量：传感器的量程为0~1000g，超过此范围会对传感器产生损坏；2.避免冲击和振动：传感器应放置在稳定的表面上，避免受到外部冲击和振动；3.避免过载：传感器的负载不应超过额定负载的150%，否则会对传感器产生损坏；4.避免频繁使用：传感器的频繁使用会对传感器产生疲劳，降低传感器的精度和寿命。
1.4 清洁与维护在传感器的使用和维护过程中，应注意以下事项：1.定期清洁传感器表面：将传感器表面的灰尘和杂物清洁干净，避免粘附在传感器表面影响测量精度；2.保持传感器干燥：避免传感器被水、油、化学物质等腐蚀；3.定期校准：定期使用标准质量块校准传感器，保证传感器的精度和可靠性；4.避免拆卸和修理：如果传感器需要维修，请联系售后服务中心进行维修，切勿私自拆卸和修理。
2. 保养规程2.1 传感器存放当传感器不在使用时，应存放在以下环境中：1.温度：传感器存放的环境温度应在-20℃~70℃之间；2.湿度：传感器存放的环境湿度应在5%~95%RH之间；3.光照：传感器应避免长时间暴露在阳光底下或其他强光源下。
称重传感器接线方法及接线图分析
称重传感器接线方法及接线图分析由于称重传感器具有测量精度高、由于称重传感器具有测量精度高、温度特性好、温度特性好、工作稳定等优点使得其广泛应用于各种结构应用于各种结构 的动、静态测量及各种电子称的一次仪表。
上一篇文章中小编为大家简单介绍了有关称重传感器原理的知识，本篇文章中小编通过搜集整理资料将继续为大家介绍有料将继续为大家介绍有 关称重传感器的知识，即称重传感器接线方法及原理剖析（称重传感器参数）。
两种称重传感器接线方法简介（称重传感器的选用）称重传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，四线制接法的称重传感器对二次仪表无特殊要求,使用起来比较方便使用起来比较方便,,但当电缆线较长时线较长时,,容易受环境温度波动等因素的影响容易受环境温度波动等因素的影响; ;另一种是六线制接法另一种是六线制接法((如图如图11所示所示).).).六线制接法的称重传感器要求与之配套六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口使用的二次仪表具备反馈输入接口,,使用范围有一定的局限性使用范围有一定的局限性,,但不容易受环境温度波动等因素的影响温度波动等因素的影响,,在精密测量及长距离测量时具有一定的优势。
两种称重传感器接线电路图在称重设备中，四线的称重传感器用的比较多，四线的称重传感器用的比较多，如果要将六线传感器接到四如果要将六线传感器接到四线传感器的设备上时，线传感器的设备上时，可以把反馈正和激励正接到一起，可以把反馈正和激励正接到一起，可以把反馈正和激励正接到一起，反馈负和激励负，反馈负和激励负，反馈负和激励负，接到接到一起。
信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。
号是不一样的。
下面小编以称重指示控制仪F701F701中称重传感器接线图为例对其接线原理中称重传感器接线图为例对其接线原理进行简单的分析。
进行简单的分析。
F701F701是专门用于单一物料重量称量和控制的仪表，是专门用于单一物料重量称量和控制的仪表，下图所示为称重指示控制仪F701F701中称重传感器接线图中称重传感器接线图中称重传感器接线图图2 2 称重传感器在称重指示控制仪称重传感器在称重指示控制仪F701F701中的接线图中的接线图中的接线图(1) (1) 称重传感器接口是一个称重传感器接口是一个称重传感器接口是一个77孔的接头，与现场的称重传感器接线方法有六线制和四线制两种，此系统采用四线制连接，线制和四线制两种，此系统采用四线制连接，11和2、3和4依次短接，而且将现场的三个传感器并联起来使用。
正确使用称重传感器方法
b 对于装有电子装置的称重传感器则应注意在电磁干扰的情况 下能保持其性能稳定可靠。
此时您正浏览在第18页，共56页。
2．称重传感器准确度的选用原则
⑶组成称量系统的各模块技术指标必须搭配合适
X
A
23.1t
(3.6 2.4 3.6m
0.8)mm
43.63t
所以每只称重传感器上的静载荷最大为：
P
1 2
X
A
1 2
43.63t
21.815t
此时您正浏览在第10页，共56页。
1.称重传感器最大秤量的选用原则
返回
如果加上1.3倍的动载系数，每只称重传感器上的载荷就 为：
1.3P 1.3 21.815t 28.36t
•例如：一台最大秤量为80t的电子汽车衡，选用的6只称重传感器最大秤量各为 30t ,其灵敏度为2mV/V；选用的称重仪表的供桥电压为12V，最高输入灵敏度 为1.2μV,汽车衡的检定分度数n为4000e。
最大净输出信号=
12V
2mV/V 6只 30t
Hale Waihona Puke 80t10.67mV每个检定分度值输出信号信号= 10.67mV 2.67V / e
4000e
•因为，衡的每个检定分度值输出信号大于称重仪表最高输入灵敏度，所以该衡 器能够正常工作。
此时您正浏览在第13页，共56页。
2．称重传感器准确度的选用原则
返回
•在OIML R60《称重传感器》国际建议中指出：称重传 感器按规定的准确度等级分类，是为了便于在各种质量 测量系统中应用它们。必须认识到，一只称重传感器的 有效性能可以通过装有此传感器的测量系统中的补偿措 施得以改善。因此要求称重传感器的准确度等级与装有 此传感器的测量系统的准确度等级相同，是不合适的。 要求显示质量的测量系统必须与单独获得批准的称重传 感器配套使用，也是不合适的。
3个称重传感器与仪表连接的接线方法
谢 谢！
如上图所示，本文介绍称斗的3个传感器与仪表连接的接线方法
称斗所承受的总重量是由3个传感器各自的测量值累加起来的，该 累加值通过仪表显示出来。仪表如下图示：
传感器电缆介绍
符号 +EXC、 -EXC +SEN、 -SEN +SIG、 -SIG
SHIELD
含义
激励，即称重仪表供给传感器 的直流电源。 反馈，即传感器将实际接收到 的电压值反馈给称重仪表。 信号，即传感器的输出信号， 输出至称重仪表。 屏蔽线
3个传感器与仪表连接方法一：
（1）通过接线盒连接,传感器5 根线与称重仪表连接方法如右 图示。请注意，在仪表处， +EXC与+SEN短接，-EXC与-SEN 短接。
(2) 接线盒连接，传感器7根线 与称重仪表接线图如右图示：
3个传感器与仪表连接方法二：
如果没有传感器接线盒， 或者传感器接线盒坏了， 传感器与仪表该如何接线？
称重传感器使用方法
称重传感器使用方法称重传感器作为一种通用的检测设备，被广泛应用于工业生产、科学研究和日常生活等领域。
它可以测量物品的重量、质量、力度等物理量，并将数据传输到显示器上进行显示和处理。
下面将介绍在使用称重传感器时需要注意的一些事项。
1. 安装首先，需要将称重传感器安装在一个平稳的基础上，尽可能避免传感器晃动和移动。
安装过程应注意传感器与所测量物体之间的连接方式，如连接板、皮带和传动杆等。
同时，需要选择合适的数据传输方式，如模拟信号、数字信号和无线传输等，以确保传递的数据准确无误。
2. 校准在使用称重传感器之前，需要对其进行校准。
校准的目的是检验传感器的准确性和可靠性。
在校准过程中，需要将称重传感器连接到标准质量之上，通过调整传感器的灵敏度和读数来确定传感器的准确性。
校准的过程应在安装之后进行，所使用的标准质量必须经过校验和认证，以保证校准的准确性。
3. 使用在正确安装和校准称重传感器之后，可以开始正式使用。
在使用时需要注意以下几点：（1）避免超载：使用时需要确保被测量的物品不会超过称重传感器的最大承重能力，否则会造成设备故障和性能下降。
（2）避免震动：在使用称重传感器时需要避免周边环境的干扰和振动，以防止误差和噪声的出现。
（3）正确存储：在使用完称重传感器后，需要将其正确存储，避免长时间暴露在高温、潮湿、尘埃等环境中，以确保其性能和寿命。
4. 维护最后，在使用称重传感器之后，需要进行一定的维护和保养，以保证其正常的使用寿命和性能。
维护需要根据具体的使用情况进行，如定期清理和检查机器、更换磨损的部件等。
综上所述，称重传感器是一种重要的测量设备，正确的安装、校准、使用和维护都是保证其准确性和可靠性的关键。
在实际应用中，需要根据实际情况进行针对性的操作和维护，以确保称重传感器的整体性能达到最佳状态。
正确使用称重传感器方法
正确使用称重传感器方法1、引言本文档旨在提供关于正确使用称重传感器的方法和指南，以确保准确和可靠的称重结果。
请按照以下章节详细了解正确使用称重传感器的步骤。
2、安装和校准传感器2.1 选择合适的称重传感器：根据实际应用场景选择适合的称重传感器类型，考虑负荷范围、精度和环境要求等因素。
2.2 安装传感器：将传感器正确安装在所需称重的物体上，确保安装牢固且与物体接触良好。
2.3 连接电源和信号线：按照传感器厂商提供的接线图，正确连接传感器的电源和信号线。
2.4 校准传感器：使用适当的校准设备和方法，对传感器进行校准，以确保称重结果的准确性和稳定性。
3、避免外界干扰3.1 避免振动和冲击：安装传感器时，确保在稳定无震动和冲击的环境中进行，并采取相应的措施来减少振动和冲击的影响。
3.2 避免磁场干扰：将传感器远离磁场源，以防止磁场对传感器测量结果的影响。
3.3 避免温度变化：对于温度敏感的传感器，确保环境温度的稳定。
必要时，使用温度补偿方法来校正称重结果。
4、数据采集和处理4.1 选择合适的数据采集设备：根据应用需求选择适当的数据采集设备，例如AD模块或数据采集卡。
4.2 设置采样频率：根据被称重物体的特点和要求，设置合适的采样频率，以确保采集到足够的数据点进行分析。
4.3 数据校验和处理：对采集到的数据进行校验，去除异常值和噪声干扰，并进行合适的数据处理和分析。
5、维护和保养5.1 定期检查传感器：定期检查传感器的外观和连接线路的状况，确保传感器安装稳固且无损坏。
5.2 清洁传感器：使用合适的方法和工具清洁传感器，避免尘埃和污物积聚影响传感器的正常工作。
5.3 校准传感器：定期对传感器进行校准，以确保长期的测量准确性。
附件：本文档未涉及附件内容。
法律名词及注释：1、称重传感器：用于测量物体重量或质量的设备。
2、校准：通过比较测量结果和已知标准值，调整设备以使其符合准确性要求的过程。
3、数据采集：将实际数据转换为机器可读的形式并记录下来的过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何测量梁式称重传感器好坏
用万用表什么样测量梁式称重传感器的好坏？
首先测量一下传感器输入端及输出端的电阻值，如果有此传感器的合格证的话，与合格证中标明的电阻做对比，如测得的数值超出标准范围，
说明此传感器有问题。
目前常用的传感器阻值为两种：
一种是低阻的，输入端为：400Ω±20Ω，输出端为：350Ω±5Ω；
一种是高阻的，输入端为：800Ω±20Ω，输出端为：700Ω±5Ω；
另外还可以测量一下传感器的输出信号，用数字万用表的MV电压档，将传感器的输入端加上10VDC，然后测一下传感器的输出端电压，此电压值=10V X 传感器灵敏度X 传
感器的受力值/传感器量程值；如果测量出的数值与计算出的数值相差较大，说明此传感器已损坏
称重传感器本身输出的是毫伏信号
4~20毫安指的是电流信号经过放大的
供电一般都是24V交流的电源
怎么用万用表判断称重传感器的输出与输入的四根线
还有正负
称重传感器输出电阻一般为350、480、700、1000欧姆，输入端一般会进行一些温度、灵敏度的补偿，因此输入端电阻会比输出端高20~100欧姆，因此用万用表量一下电阻
值可以判断出来。
一般习惯输入和输出颜色为红黑绿白：红白绿兰等分标表示V+、V-、S+、S-。
一称重传感器上标有EXC+ EXC- SIG+SIG- 我想知道哪两个代表电源哪两个代表信号
2011-1-13 02:33 一般都6根线。
E当然是电源，10V。
SIG是反馈回去的MV称重信号。
还有两路是电源E的现场电压返回值（比10V略小，因为线损）。
单片机运算的时候按照这个计算，有的工程图省事就在显示仪后边与E相短。
也是可以的。
称重传感器的接线方法时间：称重传感器的出线方式有4线和6线两种，模块或称重变送器的接线也有4线和6线两种，要接4线还是6线首先要看你的硬件要求是怎样的，原则是：传感器能接6线的不接4线，必须接4线的就要进行短接。
一般的称重传感器都是六线制的，当接成四线制时，电源线(EXC-,EXC+)与反馈线(SEN-,SEN+)就分别短接了。
SEN+和SEN-是补偿线路电阻用的。
SEN+和EXC+是通路的，SEN-和
EXC-是通路的。
（激励：EXC+,EXC-，反馈: SENS+,SENS-信号：SIG+,SIG-）
EXC+和EXC-是给称重传感器供电的，但是由于称重模块和传感器之间的线路损耗，实际上传感器接收到的电压会小于供电电压。
每个称重传感器都有一个mV/V的特性，它输出
的mV信号与接收到的电压密切相关，SENS+和SENS-实际上是称重传感器内的一个高阻抗回路，可
以将称重模块实际接收到的电压反馈给称重模块。
假设EXC+和EXC-为10V,线路损耗，传感器2mV/V，实际上传感器输出最大信号为()*2=19mV，而不是20mV。
此时称重传感器内部
就会把19mV作为最大量程，前提是传感器必须通过反馈回路把实际电压反馈给称重模块。
在称重
传感器上将EXC+与SENS+短接，EXC-与SENS-短接，仅限于传感器与称重模块距离较近，电压损耗非常小的场合，否则测量存在误差。
满量程输出电压=激励电压x灵敏度
2.0mv/v
例如：供电电压是5v乘以灵敏度2.0mv/v=满量程
10mv
接线:红线输入电压+黑线输入电压-绿线输出信号+白线输出信号-。
