变压器计量保护远控型电磁式交流高压自动分段器产品型号：FDK-12/D400-16（XDJB-1）型、小电流接地保护型产品特点：1、在数字信号上，有很强的提取信号的能力。
2、采用TEXAS INSTRUMENTS 公司生产的高速A/D转换芯片，采样频率高。
3、采用实时采样，保证数据采集精度。
4、本装置具有适应温度范围宽-40°C-80°C,抗干扰性强的特点5、本装置自动跟踪系统零序电流的变化，本型装置可适用于现场一次零序电流0.2A-8A的系统，更换零序互感器其适应性可扩大到50A。
6、具有跳闸闭锁软硬件结构，故障处理完毕可由遥控解除闭锁，再按合闸按钮合闸送电。
主要技术参数:序号项目数值1 额定电压12kv2 额定电流400A3 额定开断电流400A4 额定短时耐受电流 16kA5 额定峰值耐受电流 40kA7 额定计数次数1-3次可调8 额定启动电流（六档可调）270、300、330、360、390、420（可根据用户要求另行改变定值数）9 额定记忆时间17S10 额定复位时间17S11 储能时间60S12 遥控距离≯150m13 污秽等级IVCDA505环网柜开关单元控制模块CDA505环网柜开关单元控制模块产品简介CDA505环网柜开关单元控制模块，它是以微控制器为基础的控制装置。
可与环网柜内的开关单元配套，锁控制，开关状态指示等功能、并预留有与其它继电保护装置、RTU等控制器配合的接口、实现完善的控制保网柜内开关路数选择相应的控制模块。
1、特点功能齐全模块化结构操作简便有完备的接口抗震动、抗干扰能力强体积小2、主要技术指标运行环境要求运行温度宽温型：-45℃～60℃常温型：-20℃～60℃电源：24Vdc（其他电压订货时应另行注明）功耗最大功耗：〈3W正常：〈1.5W控制输出信号接点：分闸，合闸接线方式有源输出回路电压：24VDC回路电流：24VDC〈20A状态输出信号接点：分闸状态，合闸状态，接地状态远程状态，就地状态，闭锁状态接线方式无源接点信号输入信号接点：分闸状态，合闸状态，接地状态合闸输入，分闸输入，闭锁输入解锁输入，灯测试输入接线方式：无源接点3、主要功能●控制开关分闸、合闸功能●控制开关闭锁、解锁功能●远程、就地控制功能●开关状态指示功能●与其它继电保护装置接口功能●线路接错故障报警公司名称常州电子研究所有限公司其它产品用户分界开关控制器（CDA868）用户分界开关控制器（CDA868）产品简介◆CDA868用户分界开关控制器，也称“电力看门狗”。
分界开关柜-分界开关技术
块后，即成为具备保护
功能的远方终端，可实 现“三遥”，建立综合
管理系统，实时监控用
户负荷。
K1 用户1
K2 用户2
K3 GPRS/GSM 用户3
适用系统中性点接地方式
中性点不接地系统 中性点经消弧线圈接地系统 中性点经低电阻接地系统
L
R
0
基本构成原理
用户区外（电源侧）
第三代用户分界开关 第四代用户分界开关
根据用户对故障处理方式的不同需求，主开关采用免维护的真空 断路器构成用户分界真空断路器；
为适应电缆网配电系统用户需求，研发了包含用户分界开关功能 的落地“看门狗”系列电缆分支箱和箱式开闭所。 方案涵盖负荷 开关和断路器故障处理方式；
制定行业标准
于2014年10月发布DL/T1390-2014电力行业标准：《12kV高压交 流自动用户分界开关设备》，并于2015年3月1日实施。
用户分界开关产生的背景
1998年，北京供电局首先提出产品解决方案的设想，设计用于供电部门 与用户责任分界点的专用开关设备，并形象地称之为“看门狗”开关。
用户分界开关的发展
第一代用户分界开关 第二代用户分界开关
采用空气绝缘的真空断路器内置控制箱和电源PT，依靠三相CT 合成零序电流提供判据； 发展免维护的用户分界真空负荷开关。为能更准确检测和判断单 相接地故障，开关内置了20/1高精度零序电流互感器。并采用独立 的控制终端，提供多种控制和检测方式；
连接电缆
掌上电脑
无线遥控器
FZW28F-12负荷开关特点
☆内置电源侧A相、C相线路电流互感 器和零序电流互感器；
密封防爆顶 盖
吊装挂钩
☆ 电磁弹簧式操作机构，手动或电动
FZW28-12F(FDR)型用户分界真空负荷开关 安装使用说明书-完
FZW28-12F（FDR）型用户分界真空负荷开关安装使用说明书北京双杰电气股份有限公司BEIJING SOJO ELECTRIC CO.,LTD一、概述FZW28-12F（FDR）型用户分界真空负荷开关（简称分界开关）是用于柱上安装的场合，具有手动和电动操作功能。
本开关本体采用FZW28-12，本开关为免维护负荷开关。
采用真空灭弧和SF6气体做对地及相间绝缘介质。
本产品符合：GB3804《3.6K V～40.5KV高压交流负荷开关》及GB11022《高压开关设备和控制器设备标准的共用技术要求》。
本说明书描述了分接开关的结构、功能和安装方法。
FZW28-12F型分界真空负荷开关（FZW28-12开关本体与FDR-01控制器）具备故障检测功能，保护控制器功能和通讯功能，安装于10KV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。
安装点适用于10KV配电用户进线的责任分界点处，也可以适用于符合要求的分支线T接处。
不能串联使用。
警告：严禁打开封盖！除柱上安装螺栓和螺帽外，请勿松卸、紧固所有螺栓和螺帽！分界负荷开关的故障处理方式基本功能自动闭锁相间短路故障快速定位故障点自动切除单相接地故障看门狗开关的故障方案处理过程以相间短路故障为例：“看门狗”在监测和封锁故障的同时还可以灵活地实现对T接用户实施负荷监控的要求。
本产品适用于城市10KV用户T接控制点的设备新装与改造。
其具有以下几个优点：用户支线发生相间短路故障时，分界开关在变电站断路器或重合器保护跳闸后立即分闸闭锁，变电站重合后，馈线上的其他分支用户迅速回复供电。
用户支线事故造成分界开关保护动作后，责任用户停电，由其主动报送事故信息，电力公司派员现场可通过掌上电脑或通讯模块排查事故原因。
用户支线发生单相接地故障时，分界开关自动分闸；变电站及馈线上的其他分支用户感受不到故障的发生。
1）可靠：耐冲击的吊装式运行方式满足万次动作寿命，全密封结构和绝缘出线电缆连接，真正意义的全免维护，适合长期运行和频繁操作；2）安全：真空灭弧方式，内置串联隔离刀与灭弧室异步联动，更增加分合安全性；开关上方设置压力释放点，在极端情况亦能可靠保证人身安全；3）简捷：无论是拉杆手动操作，还是电动控制操作，都简捷明快，没有往复储能的过程，分合一步到位。
FZW28-12(F)分界开关说明书(手动合电动分)资料
使用说明书FZW28-12F(FFK)型户外交流分界负荷开关上海东自电气有限公司目录1．概述--------------------------------------------------------- 2 2．产品型号及含义 ---------------------------------------------- 4 3．使用条件 ---------------------------------------------------- 4 4．主要技术参数 ------------------------------------------------ 4 5．结构和工作原理 ---------------------------------------------- 6 6．安装与调试 -------------------------------------------------- 7 7．包装运输和储存 ---------------------------------------------- 12 8．使用和操作 -------------------------------------------------- 13 9．维护检查----------------------------------------------------- 14 10．订货条件----------------------------------------------------- 141、概述FZW28-12（F）户外高压交流分界真空负荷开关具备故障检测、保护、控制及通讯功能，安装于10kV线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。
适用于三相交流50Hz、10kV的配电线路用户进线的T接或用户末端，也可用于符合要求的其它分支线连接处。
2、产品型号及含义额定短时耐受电流（kA）额定电流（A）分界用额定电压（kV）设计序号户外真空负荷开关3、使用条件3.1 正常使用条件：a）周围空气温度不超过 40℃，且在24h内测得的平均值不超过35℃；最低周围空气温度为-25℃；b）阳光辐射的影响可以忽略；c）海拔高度不超过1000m；d）周围空气可以受到尘埃、烟、腐蚀性气体、蒸气或盐雾的污染；污秽等级不得超过GB/T5582中的Ⅳ级；e）风速不超过34m/s（相应于圆柱表面上的700Pa）；f）来自开关设备和控制设备外部的振动或地动是可以忽略的；g) 在二次系统中感应的电磁干扰的幅值不超过1.6kV。

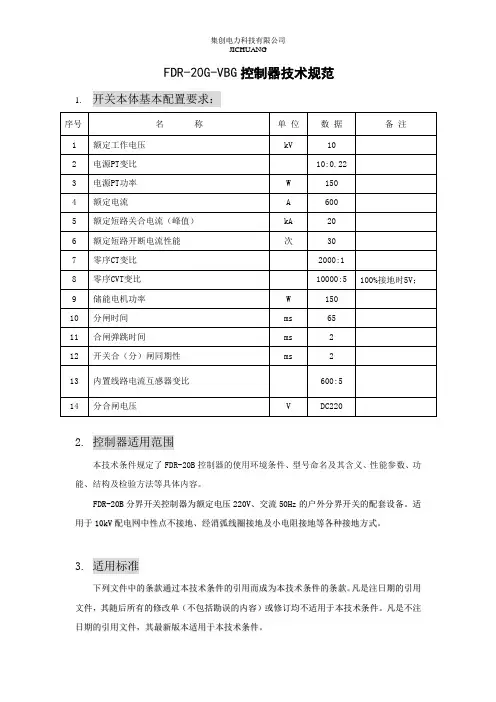

FDR-20G-VBG技术要求
FDR-20G-VBG控制器技术规范1.开关本体基本配置要求：2.控制器适用范围本技术条件规定了FDR-20B控制器的使用环境条件、型号命名及其含义、性能参数、功能、结构及检验方法等具体内容。
F D R-20B分界开关控制器为额定电压220V、交流50H z的户外分界开关的配套设备。
适用于10k V配电网中性点不接地、经消弧线圈接地及小电阻接地等各种接地方式。
3.适用标准下列文件中的条款通过本技术条件的引用而成为本技术条件的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订均不适用于本技术条件。
凡是不注日期的引用文件，其最新版本适用于本技术条件。
GB/T11022-1999---《高压开关设备控制和设备标准的共同技术条件》DL/T844-2003-----《12kV少维护户外配电开关设备通用技术条件-控制终端部分》GB/T7261-2000----《继电器及装置基本试验方法》GB/T11287-2000---《量度继电器和保护装置的振动试验(正弦) 》(idt IEC 60255-21-1：1988)GB/T14537-1993---《量度继电器和保护装置的冲击与碰撞试验》(idt IEC 60255-21-2:1988)GB/T17626.4-1998-《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》(idtIEC 61000-4-4：1995)DL/T721-2000-----《配电网自动化系统远方终端》4.使用条件1) 海拔高度：≤1000米；2) 环境温度：户外 -40℃～+75℃；3) 相对湿度：最高年平均气温20℃,最高日平均气温30℃,≤90％(25℃)；4) 最大日温差：25℃；5) 日照强度(风速O．5m／s时)：0.1W/cm2；6) 最大风速：≤25m/s；7) 最大覆冰厚度：lOmm。
5.控制器性能参数6.绝缘电阻各电路分别与地(即外壳或外露的非带电金属零件)之间，交流电流电路与交流电压电路之间，交流电路与直流电路之间，用开路电压为500V的测试仪器测定其绝缘电阻值应不小于10M 。
FDR 分界开关控制器使用说明书
产品自出厂之日起 18 个月或投入运行之日起 12 月，以先到时间为准。
2．技术参数（见表 1）
序号
项目
表1
规定值
备注
1 输入工作电压
AC220V
2 输入工作电压频率
50Hz
3 输入工作电压允许波动范围
±20%
4 整机功耗
＜10W
5 输出电压（分闸操作）
DC48V
6 输出控制接点容量
图 2 定值设定窗
使用说明书
Z0XJ 468 039
FDR-140 分界开关柜故障测控单元
第 8 页 共 13 页
表1
零序保护电流定值表
旋转开关挡位
Hale Waihona Puke X1 X2 X3 X4 X5 X6
小电流定值 二次电流定值（mA） 20
40
60
80 100 200
一次电流定值（A） 0.4 0.8 1.2 1.6 2 4
亮：开关未储能
灭：开关已储能或异常
备用
亮：配无线通信模块 灭：未配无线通信模块
按钮开关定义
复归 选择 合闸
复归信号 按下此按钮，才可以选择分闸或合闸 手动控制合闸，必须和“选择”按钮同时操作
分闸 手动控制分闸，必须和“选择”按钮同时操作
注意事项
1. 零序保护为*时，零序保护不启动；相间保护为*时，相间保护不启动。
使用说明书
Z0XJ 468 039
FDR-140 分界开关柜故障测控单元
第 4 页 共 13 页
1.4 产品质量责任
a） 开关投入运行之前，必须详细阅读本说明书。 b） 如果配有通信功能，测试软件参数部分只能由我公司相关工程技术人员进行配置。 c） 对于违反操作而导致的设备损坏我公司不承担责任。 d） 如运行中出现问题，请立即以书面形式（注明产品编号）通知我公司。
FDR-330智能分界开关控制器使用说明书
FDR-330-M/Q面板型分界控制器（DC24V）安装使用说明书User’s Manual版本号：v 3.0尊敬的用户：为了您和设备的安全，在安装及使用本装置前，请认真阅读本说明书。
请妥善保存本说明书，以备查阅。
由于本产品技术不断更新，因此而引起的产品功能和性能的改变不包含在本说明书内，敬请谅解。
如果在安装及使用中遇到问题请与我司联系。
本说明书的解释权归我司，并保留一切权利。
安全信息本设备为交流220V 弱电设备，但在现场安装、维护时，附近有危险电压！本设备不能替代可见断开点，工作时应遵循所有当地批准的安全规程；否则，将因触高压导致严重人身伤亡。
本说明书并不能概括设备的安装、运行、维护等等的所有细节，如有问题请与我司联系。
接收、验货及存储每台FDR-330-M/Q 控制器在出厂前都经过了完整的装配、测试及检验，并进行了精心的校核、调整，运输前已经处于良好的状态。
接收时，仔细检查控制器在运输中有无损坏，如有问题，请立即向承运者提出书面报告。
包装件在装卸时小心轻放，避免碰伤和冲击，运输时应注意防水，严禁腐蚀性物品与包装件在同一车箱内运输。
如果本设备在安装前要存放相当长的时间，应放在清洁、通风良好的地方，空气中不得含有腐蚀性气体，存放时应小心，谨防损坏。
若控制器的后备电源为铅酸电池，其储存时间超过3 个月，应每过3 个月为电池充电一次，保证电池的使用寿命。
充电不少于24 小时。
目录1 概述 (4)1.1 应用 (4)1.2 特点 (4)2 技术性能指标 (5)2.1 使用环境条件 (5)2.2 电气技术参数 (5)2.3 主要技术指标 (6)2.4 电磁兼容 (7)2.5 绝缘耐压 (8)3 功能介绍 (8)3 主要功能 (8)3.1 遥控、遥测、遥信功能 (8)3.2 参数设置功能 (10)3.3 电源失电保护功能 (10)3.4 对时功能 (10)3.5 自诊断功能 (10)3.6 历史记录及上报功能 (11)3.7 故障检测 (11)3.8 通信功能 (12)3.9 当地调试功能 (12)3.10 高级故障处理功能 (12)4 参数说明 (14)4.1 盘面 (14)4.2 参数列表 (14)4.3 拨码盘整定值设置 (15)4.4 保护定值选择指南（以下所指电流为一次值） (16)5 附录 (17)5.1 线缆 (17)5.2 安装尺寸 (18)5.3 运输 (18)5.4 验收 (18)5.5 贮存 (18)6 检修：设备异常处理 (19)1.概述1.1应用FDR-330-MB 系列控制器是采用高速采样芯片和32 位高速单片机控制芯片相结合的新型高压开关控制器，能快速稳定的完成对高压开关的监控。
培训文档看门狗
故障处理过程——单相接地(1)
对于中性点不接地或经 消弧线圈接地系统，单 相接地故障发生时变电 站不跳闸，控制器的零 序保护动作延时时间整 定值只需躲过瞬时接地 故障的判定即可。
5
故障处理过程——单相接地(2)
对于中性点经小电阻接地系 统，单相接地故障发生时， 变电站会发生保护跳闸，控 制器的零序保护动作延时时 间整定值必须考虑与变电站 零序保护的时间配合。其整 定值既要躲过瞬时接地故障 的判定，又要使分界开关先 于变电站保护动作而执行分 闸。
看门狗负荷侧区间为事故区间
负荷转移：无
15
DAS——对配电线/开闭所事故影响(1)
电压型线路：无影响 电流型线路：
看门狗单相接地事故：无影响 看门狗相间短路事故：有影响
电压型线路是根据FCB 重合、SW的X时限进行 判定；故看门狗事故对 电压型线路上的事故区 间无影响。
电流型线路是根据SW上的故障信号进行判定
电杆
0.3 米
分界开关
抱箍 抱箍
分界开关控制器
3
产品构成示意图
故障处理过程——单相接地(0)
当用户界内发生单相接地故障时，控制器侦测 到零序故障电流后（即零序电流值超过所设定 的零序电流定值），启动延时计时,在计时超 过零序保护动作延时时间设定值后，执行保护 动作，控制器令开关迅速分闸，切除用户界内 故障。
1
产品构成
用户分界负荷开关FZW28-12(F) ，或用户分 界负荷开关柜VSR3-12 ，或相关断路器 ZW20□-12(F)
分界开关测控单元FDR-100 或FDR-112（选 配，通信模块）
FDR-100用户分界测控系统（选配，具有基本 SCADA功能的PC管理软件）
