(完整版)彩色多普勒超声成像原理

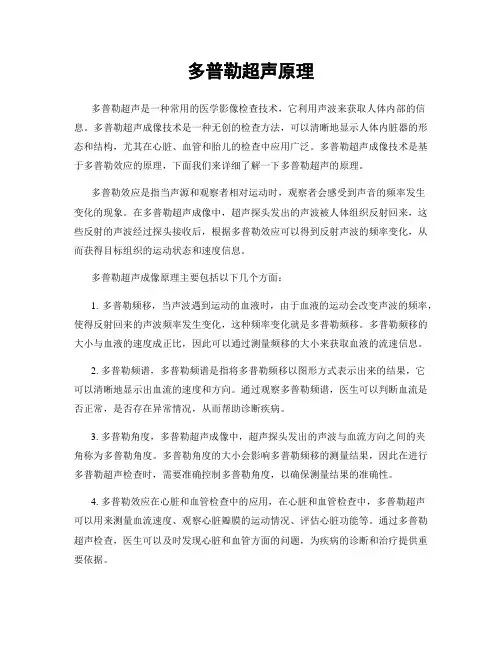

多普勒超声原理
多普勒超声原理多普勒超声是一种常用的医学影像检查技术，它利用声波来获取人体内部的信息。
多普勒超声成像技术是一种无创的检查方法，可以清晰地显示人体内脏器的形态和结构，尤其在心脏、血管和胎儿的检查中应用广泛。
多普勒超声成像技术是基于多普勒效应的原理，下面我们来详细了解一下多普勒超声的原理。
多普勒效应是指当声源和观察者相对运动时，观察者会感受到声音的频率发生变化的现象。
在多普勒超声成像中，超声探头发出的声波被人体组织反射回来，这些反射的声波经过探头接收后，根据多普勒效应可以得到反射声波的频率变化，从而获得目标组织的运动状态和速度信息。
多普勒超声成像原理主要包括以下几个方面：1. 多普勒频移，当声波遇到运动的血液时，由于血液的运动会改变声波的频率，使得反射回来的声波频率发生变化，这种频率变化就是多普勒频移。
多普勒频移的大小与血液的速度成正比，因此可以通过测量频移的大小来获取血液的流速信息。
2. 多普勒频谱，多普勒频谱是指将多普勒频移以图形方式表示出来的结果，它可以清晰地显示出血流的速度和方向。
通过观察多普勒频谱，医生可以判断血流是否正常，是否存在异常情况，从而帮助诊断疾病。
3. 多普勒角度，多普勒超声成像中，超声探头发出的声波与血流方向之间的夹角称为多普勒角度。
多普勒角度的大小会影响多普勒频移的测量结果，因此在进行多普勒超声检查时，需要准确控制多普勒角度，以确保测量结果的准确性。
4. 多普勒效应在心脏和血管检查中的应用，在心脏和血管检查中，多普勒超声可以用来测量血流速度、观察心脏瓣膜的运动情况、评估心脏功能等。
通过多普勒超声检查，医生可以及时发现心脏和血管方面的问题，为疾病的诊断和治疗提供重要依据。
总的来说，多普勒超声成像技术是一种非常重要的医学影像检查方法，它基于多普勒效应原理，通过测量声波的频率变化来获取目标组织的运动状态和速度信息。
多普勒超声在心脏和血管方面的应用尤为广泛，可以帮助医生及时发现疾病问题，为患者的治疗提供准确的诊断依据。

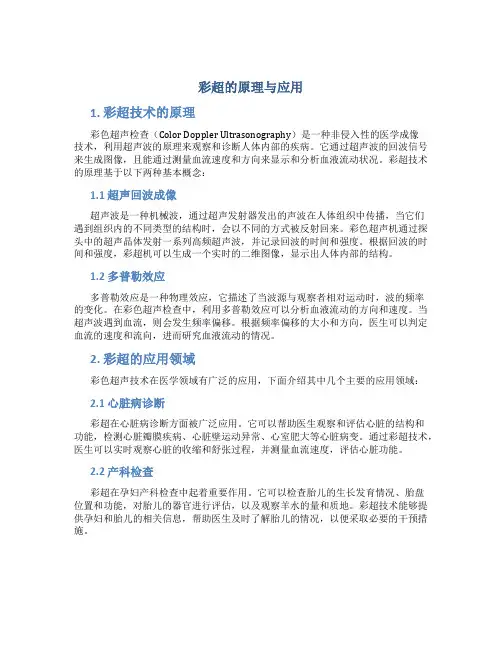

彩超的原理与应用
彩超的原理与应用1. 彩超技术的原理彩色超声检查（Color Doppler Ultrasonography）是一种非侵入性的医学成像技术，利用超声波的原理来观察和诊断人体内部的疾病。
它通过超声波的回波信号来生成图像，且能通过测量血流速度和方向来显示和分析血液流动状况。
彩超技术的原理基于以下两种基本概念：1.1 超声回波成像超声波是一种机械波，通过超声发射器发出的声波在人体组织中传播，当它们遇到组织内的不同类型的结构时，会以不同的方式被反射回来。
彩色超声机通过探头中的超声晶体发射一系列高频超声波，并记录回波的时间和强度。
根据回波的时间和强度，彩超机可以生成一个实时的二维图像，显示出人体内部的结构。
1.2 多普勒效应多普勒效应是一种物理效应，它描述了当波源与观察者相对运动时，波的频率的变化。
在彩色超声检查中，利用多普勒效应可以分析血液流动的方向和速度。
当超声波遇到血流，则会发生频率偏移。
根据频率偏移的大小和方向，医生可以判定血流的速度和流向，进而研究血液流动的情况。
2. 彩超的应用领域彩色超声技术在医学领域有广泛的应用，下面介绍其中几个主要的应用领域：2.1 心脏病诊断彩超在心脏病诊断方面被广泛应用。
它可以帮助医生观察和评估心脏的结构和功能，检测心脏瓣膜疾病、心脏壁运动异常、心室肥大等心脏病变。
通过彩超技术，医生可以实时观察心脏的收缩和舒张过程，并测量血流速度，评估心脏功能。
2.2 产科检查彩超在孕妇产科检查中起着重要作用。
它可以检查胎儿的生长发育情况、胎盘位置和功能，对胎儿的器官进行评估，以及观察羊水的量和质地。
彩超技术能够提供孕妇和胎儿的相关信息，帮助医生及时了解胎儿的情况，以便采取必要的干预措施。
2.3 肝脏病诊断彩色超声在肝脏病诊断方面具有重要意义。
通过彩超技术，医生可以检查肝脏的形态、大小和结构，评估肝脏的功能和血流状况。
此外，彩超还可以检测肝脏的肿瘤和囊肿，对肝脏肿瘤进行定位、分期和评估。
《彩色多普勒技术》课件
彩色多普勒技术的原理
1
多普勒效应
利用声波在运动物体上反射后产生的频移现象，对运动同颜色代表不同血流速度方向和大小的方式，将超声显像转换为色彩图像。
3
信号处理
对接收到的回波信号进行数字滤波和特征提取，从而获得更准确和可靠的诊断信 息。
彩色多普勒技术的应用领域
误差。
彩色多普勒技术的未来发展
彩色多普勒技术将会发展出更多新型设备和工具，具备更高精度、更高分辨 率和更好的用户体验。同时，基于人工智能和大数据分析的技术将会广泛应 用于超声医学领域，为医疗健康事业带来更多创新和进步。
总结及展望
彩色多普勒技术是当今医学检测领域的一项重要技术，可广泛应用于心血管疾病、肿瘤检测、孕产妇保 健和血管疾病等领域。其具备非侵入性、高分辨率和易操作的优点，但也存在一些局限。未来，随着技 术的不断升级和创新，彩色多普勒技术的应用前景将更加广阔和美好。
《彩色多普勒技术》PPT 课件
彩色多普勒技术是一种医学影像诊断技术，既有超声诊断的功能，又具备彩 色显像的功能，可以对人体器官和血流进行全面的检测和分析。
背景介绍
彩色多普勒技术起源于20世纪80年代，是超声医学领域的重大突破之一。它可以通过探头向人体器官 和血流发射高频声波，接收回波并分析其频谱，从而获取对人体内部结构和功能的信息。
心血管疾病
心脏瓣膜病、心肌梗死、心包积液等疾病的 诊断和治疗监测。
孕产妇保健
胎儿发育情况、胎盘情况和宫颈松弛程度的 评估，以及妇科疾病的诊断。
肿瘤检测
肝、肾、乳腺、甲状腺等部位的恶性肿瘤检 测和评估。
血管疾病
动脉硬化、血栓形成、深静脉血栓等血管疾 病的诊断和治疗评估。
彩色多普勒技术的优势

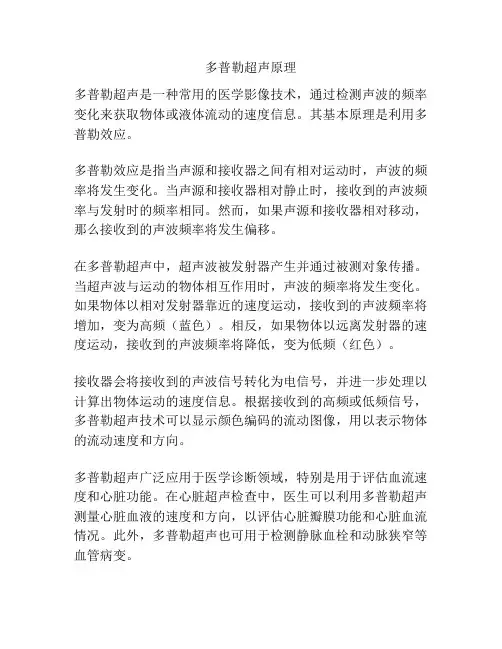

多普勒超声原理
多普勒超声原理
多普勒超声是一种常用的医学影像技术，通过检测声波的频率变化来获取物体或液体流动的速度信息。
其基本原理是利用多普勒效应。
多普勒效应是指当声源和接收器之间有相对运动时，声波的频率将发生变化。
当声源和接收器相对静止时，接收到的声波频率与发射时的频率相同。
然而，如果声源和接收器相对移动，那么接收到的声波频率将发生偏移。
在多普勒超声中，超声波被发射器产生并通过被测对象传播。
当超声波与运动的物体相互作用时，声波的频率将发生变化。
如果物体以相对发射器靠近的速度运动，接收到的声波频率将增加，变为高频（蓝色）。
相反，如果物体以远离发射器的速度运动，接收到的声波频率将降低，变为低频（红色）。
接收器会将接收到的声波信号转化为电信号，并进一步处理以计算出物体运动的速度信息。
根据接收到的高频或低频信号，多普勒超声技术可以显示颜色编码的流动图像，用以表示物体的流动速度和方向。
多普勒超声广泛应用于医学诊断领域，特别是用于评估血流速度和心脏功能。
在心脏超声检查中，医生可以利用多普勒超声测量心脏血液的速度和方向，以评估心脏瓣膜功能和心脏血流情况。
此外，多普勒超声也可用于检测静脉血栓和动脉狭窄等血管病变。
总之，多普勒超声利用多普勒效应来测量物体或液体流动的速度信息，为医学影像学提供了一种非侵入性、实时性强的检测工具，对诊断和监测多种疾病具有重要意义。
彩超工作的原理
彩超工作的原理彩超，全称为彩色多普勒超声检查，是一种常见的医学影像技术，通过利用超声波的特性来检查人体内部的器官和组织。
它是一种无创伤、无辐射的检查方法，广泛应用于妇产科、心脏病学、肝脏病学等领域。
那么，彩超是如何工作的呢？彩超的工作原理基于超声波的特性，超声波是一种高频声波，它的频率超过人耳能听到的范围，通常在2-18MHz之间。
彩超设备通过发射超声波，然后接收并处理回波信号来生成图像。
彩超设备主要由超声发射器、超声接收器、计算机和显示器组成。
超声发射器会发射超声波，它内部的压电晶体或压电陶瓷会受到电压的作用而振动，产生超声波。
这些超声波经过透镜和传感器等部件的调节，形成一个较为集中的束流。
这束流通过人体组织时，会发生声波的反射、散射和传播等现象。
当超声波遇到组织的边界或不同密度的物质时，会发生反射，即回波。
这些回波信号会被超声接收器接收到，超声接收器内部的压电晶体或压电陶瓷同样会受到回波信号的作用而振动。
振动会被转化为电信号，然后通过放大和滤波等处理，最终传输到计算机进行处理。
计算机会根据接收到的回波信号，通过一系列复杂的算法和信号处理技术，将信号转化为图像。
彩超设备可以显示二维图像或三维图像，以及血流速度和方向等信息。
这些图像可以帮助医生判断器官的结构、形态和功能等情况，从而进行诊断和治疗。
彩超的工作原理可以总结为以下几个步骤：发射超声波、接收回波信号、信号处理和图像生成。
通过这些步骤，彩超设备可以提供清晰、准确的图像，帮助医生进行诊断和治疗。
值得注意的是，彩超的效果受到多种因素的影响，如超声波的频率和强度、组织的声阻抗差异、超声探头的位置和角度等。
因此，在进行彩超检查时，医生需要根据具体情况调整设备的参数，以获得最佳的图像质量。
彩超是一种利用超声波的特性来检查人体内部的器官和组织的医学影像技术。
它通过发射超声波并接收回波信号，然后经过信号处理和图像生成，最终生成清晰、准确的图像。
彩超的工作原理使其成为一种广泛应用于临床诊断的无创伤、无辐射的检查方法。
彩色多普勒血流成像的工作原理与检查方法
学术论坛科技创新导报 Science and Technology Innovation Herald2541 工作原理彩色多普勒血流显像获得的回声信息来源和频谱多普勒一致，血流的分布和方向呈二维显示，不同的速度以不同的颜色加以别。
双功多普勒超声系统，即是B型超声图像显示血管的位置。
多普勒测量血流，这种B 型和多普勒系统的结合能更精确地定位任一特定的血管。
为了提高成像速度，必须在几十毫秒内处理相关数据，所以自相关技术比傅里叶变换更具有优势。
1.1 自相关技术自相关技术可以在毫秒级时间内测出需要的多普勒頻移数据，并计算出所需要的各项数据。
但是该技术也有一些缺陷，比如不能得出该取样点的瞬时流场分布，也不能得出速度的最值。
由于超声诊断目前都用兆赫(M H z)以上的超声频率，因为高频信号的处理比较困难，所以通过一个正交检测器把回声信号转换成低频范围。
经过正交检测器和相位差检测的回声信号，最后通过自相关检测处理，才能得到血流信号的显示。
1.2 MTI滤波器M T I 滤波器即M o t i o n t a r g e t indication filter，目的是过滤掉因为血流流动产生的噪声，例如：血管壁、瓣膜等产生的低频运动，这些信号通常较大，可干扰血流运动的信号，因而需要在自相关检测器和正交检测器之间插入一个M T I滤波器用以过滤掉多余信号干扰。
因为M T I滤波器的多频率响应特性，可以用来检测静脉血流、心脏和大血管流。
频率响应高的M TI 滤波器可以调节静脉血流；频率响应低的MTI滤波器可以调节心脏和大血管。
1.3 彩色增强器彩色多普勒血流成像技术是以彩色显示血流信号，伪彩色编码由红蓝绿三种基本颜色组成。
目前均设定红色表示朝向探头的血流，蓝色表示背离探头的血流。
血流速度与彩色辉度有关，速度高，彩色亮度强，速度低，彩色亮度弱，例如朝向探头的血流速度低时，信号为暗红色，背离探头的血流速度低时，信号为暗蓝色，如血流速度很低，彩色信号的亮度很弱即颜色很暗，从荧光屏上分辨困难。
多普勒超声原理
多普勒超声原理多普勒超声是一种常用的医学影像检查技术，它利用超声波在人体组织中的传播特性，通过测量超声波的频率变化来获取血流速度和方向的信息。
多普勒超声在心血管疾病、妇科疾病、肝脏疾病等方面有着广泛的应用。
本文将介绍多普勒超声的原理及其在临床应用中的重要性。
多普勒效应是多普勒超声成像的基础。
当超声波与运动的物体相互作用时，超声波的频率会发生变化，这就是多普勒效应。
具体来说，当超声波与向着发射源运动的物体相遇时，声波的频率会增加，这被称为正多普勒效应；当超声波与远离发射源运动的物体相遇时，声波的频率会减小，这被称为负多普勒效应。
利用多普勒效应，我们可以通过测量超声波的频率变化来计算出血流的速度和方向。
多普勒超声成像的原理是利用超声波的多普勒效应来获取血流速度和方向的信息。
在多普勒超声成像中，超声波经过探头发射到人体组织中，当超声波遇到血流时，血流中的红细胞会反射超声波并返回到探头，探头接收到返回的超声波后，通过计算超声波的频率变化，就可以得到血流的速度和方向的信息。
这样就可以实现对血流的定量和定性分析。
多普勒超声在临床应用中有着广泛的价值。
首先，在心血管疾病的诊断中，多普勒超声可以用来检测心脏的收缩和舒张功能，评估心脏瓣膜的功能，检测心脏中的异常血流等，对于心脏瓣膜疾病、心脏肌肉病、心包疾病等疾病的诊断和治疗起着重要的作用。
其次，在妇科疾病的诊断中，多普勒超声可以用来检测子宫肌瘤、卵巢肿瘤、子宫内膜异位症等妇科疾病，对于妇科疾病的早期诊断和治疗提供了重要的帮助。
此外，在肝脏疾病的诊断中，多普勒超声可以用来检测肝脏血流的速度和方向，评估肝脏的功能状态，对于肝硬化、肝癌等疾病的诊断和治疗具有重要的意义。
总之，多普勒超声作为一种非侵入性、无辐射的医学影像检查技术，具有重要的临床应用价值。
通过测量超声波的频率变化，可以获取血流速度和方向的信息，对于心血管疾病、妇科疾病、肝脏疾病等疾病的诊断和治疗有着重要的意义。
多普勒超声波原理
多普勒超声波原理多普勒超声波原理是基于多普勒效应的一种医学影像技术。
多普勒效应是指当声波源和观察者相对运动时，声波的频率会发生变化。
多普勒超声波利用这一原理，通过测量被测对象内部或外部的运动物体的速度和方向，以及通过这些物体运动变化引起的声波频率变化，进而可获得被测物体的血流动力学信息。
多普勒超声波主要应用于医学中的血液流动检测。
在多普勒超声中，血液被认为是散射体，而红细胞运动作为速度的指示器进行测量。
当超声波束经过流动的血液时，声波与流动着的红细胞相互作用导致被散射的声波频率发生变化。
这个频率变化和血液流动的速度和方向有关，可以用来评估血液的速度和流速。
多普勒超声的原理可以通过以下步骤进行进一步的解释。
首先，超声波源发出具有特定频率的声波，通过体表或者内部探头进入人体。
声波穿过组织时会被组织中的各种结构反射、散射或传导，其中包括血液。
当超声波遇到流动的血液时，它会与血液中的红细胞发生相互作用。
由于红细胞在血管中运动，这种相互作用导致反射回超声探头的声波频率发生变化。
如果红细胞朝向超声波源方向运动，其运动速度会比超声波频率引起的声波频率更高，这称为正向多普勒频移。
相反，如果红细胞远离超声波源方向运动，其运动速度会比超声波频率引起的声波频率更低，这称为负向多普勒频移。
接下来，多普勒超声设备会将收集到的反射信号中的频率变化转换为可视化的图像或者声音信号。
这些图像或声音信号可以通过计算机进行进一步分析和处理，给医生提供关于血流动力学状况的详细信息。
多普勒超声在临床中有广泛的应用。
它可以用于评估人体内部的血流情况，例如血管狭窄、动脉硬化等，从而帮助医生判断病人是否患有心血管疾病。
此外，多普勒超声还可以用于妇产科，用于检测胎儿的血流情况，评估胎儿健康状况。
总结起来，多普勒超声波原理是基于多普勒效应的一种医学影像技术。
它通过测量流动物体的速度和方向，以及声波频率的变化，提供了血液流动的血流动力学信息。
多普勒超声在临床中有广泛的应用，如心血管疾病、妇产科等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
特点： ➢ 彩色亮度表示多普勒信号能量的大小
急诊ICU超声应用范围
➢ 灵敏度高，能显示极小血管的血流
➢ 血流信号的显示不包含血流方向信息
彩色多普勒和能量多普勒的区别
美国急诊医师协会推荐
脉冲多普勒（PW）
PW型：采用单个换能器以很短的脉冲期发射超声波，以频谱的方式显 示多普勒频移，具有距离选通能力，可以检测来自不同深度的血流。
• 90°——血流不能显示 • 流速过高，超过了Nyquist极限——出现彩色型号混叠
取样框
取样框：显示血流的范围区域，取样框越大，帧率越低。
彩色增益
增益（Gain）：彩色血流的强度。
增益过小
增益适中
增益过大
频谱增益
增益（Gain） ：频谱的强度，用于调节频谱亮度。
增益过小
增益适中
增益过大
彩色壁滤波
掌握真相 无线精彩
THANK YOU.
彩色多普勒超声成像原理
阮文宇
彩色多普勒血流成像
C型：彩色多普勒血流成像，将彩色 血流的显示叠加在二维黑白图像上。 临床上可以同时得到组织解剖结构和 血流运动信息。
特点 ➢ 以色彩饱和度的不同显示血流速度大小 ➢ 以色彩的颜色显示血流速度方向
彩色多普勒血流成像
临床指标
时间分辨率—帧频 灵敏度—低速血管、小血管成像 速度分辨率—高、低速血流同时显示 空间分辨率—充盈不溢出 均匀性—图像色彩均匀
表浅器官
-检测其正常血流及异常血流，如肿瘤的新生血管的血流
腹部及盆腔器官
-与表浅器官相同
外周血管
-检测动脉血流：有无管腔狭窄，闭塞，血栓，动脉瘤形成 -检测静脉有无血栓形成，静脉瓣功能不全 -检测有无动静脉痿
彩色多普勒血流成像
美国急诊医师协会推荐
×
×
√
能量多普勒成像
Power型：血管中红细胞能量的总积分，配以红色为美国急诊医师协会推荐
优先值过小
优先值适中
优先值过大
彩色余辉
余辉（persistence）：对图像进行时间平滑处理以优化图像。将前面的数帧 图像数据加到当前帧，用于改善短暂突发的信号。数值越大血流越连续，但有 延迟感觉 。
余辉小
余辉适中
术语解释
取样门：调节脉冲多普勒取样容积门的位置与宽度，应小于被检血管的内径。 基线：标尺上显示速度为零的区域 ，正值显示基线下方更大范围的信号，负值显示基 线上方更大范围的信号 。 速度：调节控制刷新速度，分为三个档位，1~3档依次变慢。 校正角度：调节后使测量速度与实际速度尽量接近。 翻转：开启该功能后进行频谱的翻转 ，以满足用户辨别图像血流方向的习惯。 音量：控制并调节频谱多普勒产生的输出音频大小 。 动态范围：表示回声强度转化为灰阶梯度频谱图的信息量。动态范围越大，信息越多， 但噪声也会增加。 声功率：增大声功率，图像整体亮度增加，可探测深度也增加。 自动计算：对频谱多普勒波形进行描记并进行参数计算。
彩色多普勒血流成像
影响CDFI效果的参数
取样框——时间分辨率，帧频
增益——灵敏度
标尺
角度
速度分辨率
壁滤波
彩色优先 彩色余辉
色彩视觉效果
彩色多普勒血流成像
临床应用：多用于检测心脏及血管的血液的流向、流速及流量
心血管系
-检查瓣膜口的狭窄性射流，关闭不全的反流，心腔间、心腔 与大血管间、大血管的分流等
脉冲多普勒
临床判断
动脉静脉血流的判断
• 频谱信号持续平缓呈现——静脉血流 • 频谱信号有尖峰、有规律闪现——动脉血流
层流、射流、湍流的判断
• 频谱信号均匀无速度或方向的变化——层流 • 高速血流（有彩色倒错）——射流 • 频谱信号为基线上下同时出现，色彩杂乱的血流——湍流
超声波束与血流束之间的夹角
静脉
动脉
脉冲多普勒
测量血流速度
➢ F0:发射频率，取决于设备的发射参数
➢ Fd:频差，根据接收信号提取，与f0有关 ➢ C：声速，固定值 ➢ Θ：声速与目标运动方向夹角
基线向上的血流频谱为朝向探头的血流； 基线向下的血流频谱为背离探头的血流。
脉冲多普勒
多普勒波的含义
多普勒波包括以下含义(数据) －速度 －速度范围（宽度） －血流量大小 －血流方向
标尺过小
标尺适中
标尺过大
频谱标尺
标尺（Scale）：测量低速血流采用较低的速度范围，高速血流则采取较高的速度范围 。
标尺过小
标尺适中
标尺过大
角度偏转
角度（steer）：改变声束的入射方向，从而改变声束与血流方向间夹角的大小。
不偏转
偏转
彩色优先
彩色优先（Priority）：用于设置血流显示的级别，选择优先显示黑白或彩色 血流。档位值大，优先显示彩色图像，档位值小，优先显示黑白图像。
壁滤波（WF）：低通滤波器可使低速血流显示，用于查低速血流，高通 滤波可以切掉低速血流，在查高速血流时不致受低速血流运动的影响， 用于调节本系统中壁滤波采取的截止频率 。
壁滤波过小
壁滤波适中
壁滤波过大
彩色标尺
标尺（Scale）：高速标尺适用于高速血流，低速血流则采用低速标尺。用低速 标尺检查高速血流，易使血流受到低速信号的干扰，用高速标尺检查低速血流 ，则低速血流无法显示。
