挡土墙施工方案(非常全面)

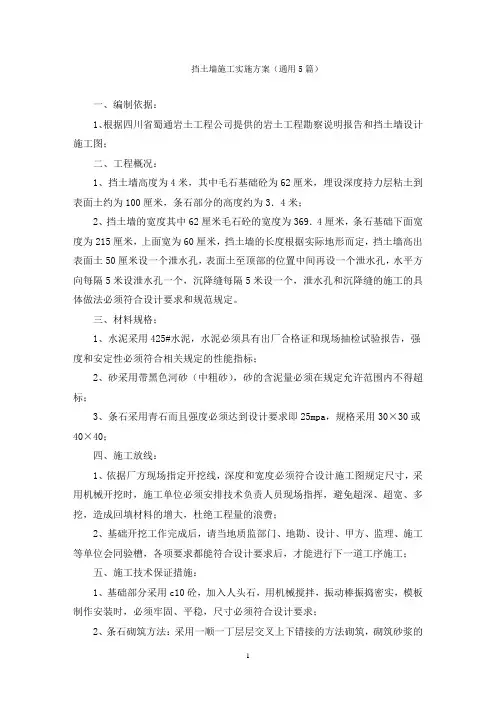

挡土墙施工实施方案
挡土墙施工实施方案（通用5篇）一、编制依据：1、根据四川省蜀通岩土工程公司提供的岩土工程勘察说明报告和挡土墙设计施工图；二、工程概况：1、挡土墙高度为4米，其中毛石基础砼为62厘米，埋设深度持力层粘土到表面土约为100厘米，条石部分的高度约为3．4米；2、挡土墙的宽度其中62厘米毛石砼的宽度为369．4厘米，条石基础下面宽度为215厘米，上面宽为60厘米，挡土墙的长度根据实际地形而定，挡土墙高出表面土50厘米设一个泄水孔，表面土至顶部的位置中间再设一个泄水孔，水平方向每隔5米设泄水孔一个，沉降缝每隔5米设一个，泄水孔和沉降缝的施工的具体做法必须符合设计要求和规范规定。
三、材料规格；1、水泥采用425#水泥，水泥必须具有出厂合格证和现场抽检试验报告，强度和安定性必须符合相关规定的性能指标；2、砂采用带黑色河砂（中粗砂），砂的含泥量必须在规定允许范围内不得超标；3、条石采用青石而且强度必须达到设计要求即25mpa，规格采用30×30或40×40；四、施工放线：1、依据厂方现场指定开挖线，深度和宽度必须符合设计施工图规定尺寸，采用机械开挖时，施工单位必须安排技术负责人员现场指挥，避免超深、超宽、多挖，造成回填材料的增大，杜绝工程量的浪费；2、基础开挖工作完成后，请当地质监部门、地勘、设计、甲方、监理、施工等单位会同验槽，各项要求都能符合设计要求后，才能进行下一道工序施工；五、施工技术保证措施：1、基础部分采用c10砼，加入人头石，用机械搅拌，振动棒振捣密实，模板制作安装时，必须牢固、平稳，尺寸必须符合设计要求；2、条石砌筑方法：采用一顺一丁层层交叉上下错接的方法砌筑，砌筑砂浆的强度为m10水泥砂浆，砂浆必须符合设计要求而且必须饱满，不能有空鼓现象；3、当每一层条石砌好后，中间部分填充材料采用强度与条石强度等级一致即c25砼，用机械搅拌，用振动棒浇筑密实；4、挡土墙的外侧面必须采用人工凿槽，具体做法应为“寸二錾”，錾路必须保证均匀、平整、垂直；5、墙面勾缝采用皮带缝1：2水泥砂浆勾缝，要求横平竖直外表美观；6、挡土墙内侧回填措施：采用砂夹石回填，砂：石=3：7，回填宽度为挡土墙内墙起80~100厘米宽度，高度为挡土墙的高度。
混凝土挡土墙的施工方案,完整版.doc
混凝土挡土墙的施工方案，完整版.doc 范本一：混凝土挡土墙的施工方案1. 导言1.1 项目概述1.2 施工方案编制目的2. 设计依据2.1 土壤力学参数确定2.2 挡土墙设计参数确定3. 施工材料及设备3.1 混凝土材料3.2 钢筋材料3.3 施工设备4. 施工工序4.1 基坑开挖与回填4.2 挡土墙基础施工4.3 挡土墙主体施工4.4 墙顶修整5. 施工要点5.1 挡土墙基础施工要点5.2 挡土墙主体施工要点5.3 墙顶修整要点6. 安全措施6.1 施工前的准备措施6.2 施工中的安全措施6.3 施工后的安全措施7. 质量控制7.1 基坑开挖和回填质量控制7.2 混凝土浇筑质量控制7.3 挡土墙表面修整质量控制8. 施工期进度计划8.1 施工计划编制原则8.2 施工期进度计划表9. 环境保护9.1 施工期环境保护措施9.2 工地整理及交接10. 施工验收与保证10.1 施工过程验收10.2 施工竣工验收10.3 施工保证期附件：本文所涉及的相关图纸、技术规范和施工计划等。
法律名词及注释：1. 混凝土搅拌运输车：指用于混凝土搅拌和运输的专用车辆，根据运输方式可分为自卸式和非自卸式。
2. 土井：指用于灌注混凝土基础的竖井，主要作用是保护基坑不塌方。
3. 挡土墙：指用于抵御或控制土方体的土木结构，一般由土质料或填充料建构而成，也可以包括预制件或其他支撑材料。
范本二：混凝土挡土墙的施工方案1. 简介1.1 工程概要1.2 施工方案编制目的2. 施工前准备2.1 设计依据2.2 施工材料及设备准备3. 挡土墙基础的施工3.1 基坑开挖和回填3.2 基础垫层施工3.3 地锚杆布置4. 挡土墙主体施工4.1 钢筋基槽的施工4.2 混凝土浇筑4.3 墙体砌筑5. 墙顶修整与装饰5.1 墙顶平整施工5.2 表面装饰材料施工6. 施工质量控制6.1 混凝土强度检测6.2 墙体垂直度检测6.3 表面平整度检测7. 安全措施7.1 施工现场安全防护7.2 施工人员安全教育7.3 高空作业安全措施8. 环境保护与清理8.1 施工期环境保护措施8.2 工地整理与交接9. 施工计划与进度控制9.1 施工计划编制9.2 工期分解与进度控制10. 施工验收与保证10.1 施工竣工验收10.2 保修期管理附件：本文所涉及的相关图纸、技术规范和施工计划等。

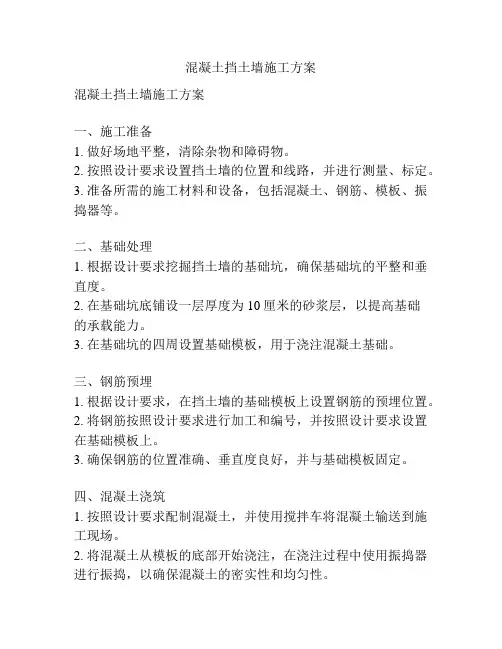

混凝土挡土墙施工方案
混凝土挡土墙施工方案混凝土挡土墙施工方案一、施工准备1. 做好场地平整，清除杂物和障碍物。
2. 按照设计要求设置挡土墙的位置和线路，并进行测量、标定。
3. 准备所需的施工材料和设备，包括混凝土、钢筋、模板、振捣器等。
二、基础处理1. 根据设计要求挖掘挡土墙的基础坑，确保基础坑的平整和垂直度。
2. 在基础坑底铺设一层厚度为10厘米的砂浆层，以提高基础的承载能力。
3. 在基础坑的四周设置基础模板，用于浇注混凝土基础。
三、钢筋预埋1. 根据设计要求，在挡土墙的基础模板上设置钢筋的预埋位置。
2. 将钢筋按照设计要求进行加工和编号，并按照设计要求设置在基础模板上。
3. 确保钢筋的位置准确、垂直度良好，并与基础模板固定。
四、混凝土浇筑1. 按照设计要求配制混凝土，并使用搅拌车将混凝土输送到施工现场。
2. 将混凝土从模板的底部开始浇注，在浇注过程中使用振捣器进行振捣，以确保混凝土的密实性和均匀性。
3. 在浇筑过程中，要注意保持混凝土的连续性，避免出现混凝土缝隙和空洞。
五、模板拆除1. 在混凝土浇筑完成后，待混凝土达到一定强度后，进行模板的拆除。
2. 拆除模板时要小心谨慎，避免对混凝土结构造成损坏。
3. 拆除模板后，对挡土墙的表面进行清理和修整，以提高其美观度和平整度。
六、养护处理1. 在混凝土浇筑完成后，对挡土墙进行养护处理，包括覆盖塑料薄膜、喷水养护等。
2. 养护期间要保持挡土墙表面的湿度，并避免外力对其产生破坏。
以上就是混凝土挡土墙的施工方案。
在施工过程中，要严格按照设计要求进行操作，确保挡土墙的结构安全和稳定性。
同时，要注意施工过程中的质量控制和安全防护工作，确保施工的顺利进行。
最后，在施工完成后，要对挡土墙进行养护处理，以提高其使用寿命和稳定性。

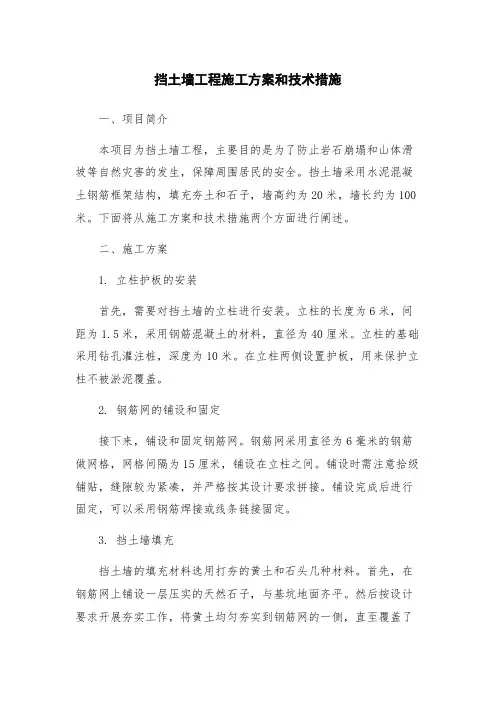

挡土墙工程施工方案和技术措施
挡土墙工程施工方案和技术措施一、项目简介本项目为挡土墙工程，主要目的是为了防止岩石崩塌和山体滑坡等自然灾害的发生，保障周围居民的安全。
挡土墙采用水泥混凝土钢筋框架结构，填充夯土和石子，墙高约为20米，墙长约为100米。
下面将从施工方案和技术措施两个方面进行阐述。
二、施工方案1. 立柱护板的安装首先，需要对挡土墙的立柱进行安装。
立柱的长度为6米，间距为1.5米，采用钢筋混凝土的材料，直径为40厘米。
立柱的基础采用钻孔灌注桩，深度为10米。
在立柱两侧设置护板，用来保护立柱不被淤泥覆盖。
2. 钢筋网的铺设和固定接下来，铺设和固定钢筋网。
钢筋网采用直径为6毫米的钢筋做网格，网格间隔为15厘米，铺设在立柱之间。
铺设时需注意拾级铺贴，缝隙较为紧凑，并严格按其设计要求拼接。
铺设完成后进行固定，可以采用钢筋焊接或线条链接固定。
3. 挡土墙填充挡土墙的填充材料选用打夯的黄土和石头几种材料。
首先，在钢筋网上铺设一层压实的天然石子，与基坑地面齐平。
然后按设计要求开展夯实工作，将黄土均匀夯实到钢筋网的一侧，直至覆盖了石子和钢筋网的部位。
均匀夯实后，再到石子和钢筋网另一侧进行同样的填充和夯实过程，至墙顶即可。
由于夯实过程中，时间较长且需要等待的时间也较多，因此，可以考虑在施工时间充裕时，采用“分层加固”的方法进行施工。
4. 喷涂防护层挡土墙施工完成后，需要进行防护层的喷涂。
喷涂防护层的目的是防止颗粒流失和坍方。
防护层应该在夯实完毕后的24小时内喷涂。
使用建筑施工喷涂机沿着墙面均匀喷涂即可。
三、技术措施1. 钢筋网和填充夯土的施工在钢筋网和填充夯土的施工过程中，必须进行严格控制，尤其要注意以上面的夯土层为标准。
在整个填充和夯实的过程中，必须使用专门的机械设备进行施工，同时必须保持加固速度一致，不能快与慢相间，更不能停止。
此外，施工期间还要注意保证夯土的干湿性，防止填充夯土的湿度过大，导致夯土体积过大，形成坍方现象。
2. 喷涂防护层的工艺控制喷涂防护层的施工同样需要严格控制。

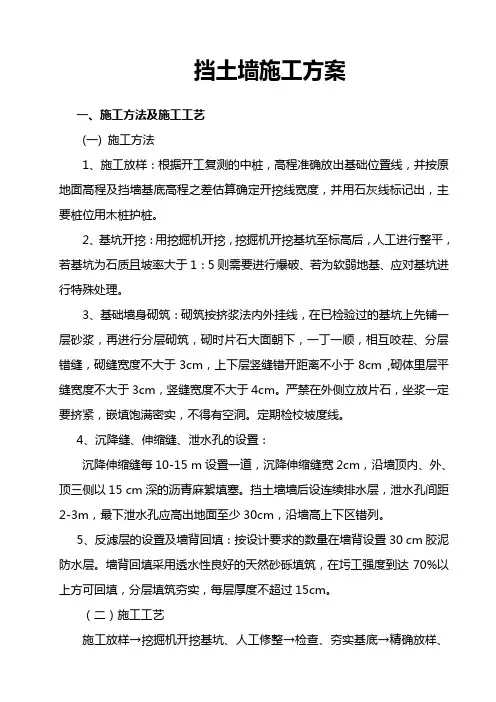

挡土墙施工方案
挡土墙施工方案一、施工方法及施工工艺(一) 施工方法1、施工放样：根据开工复测的中桩，高程准确放出基础位置线，并按原地面高程及挡墙基底高程之差估算确定开挖线宽度，并用石灰线标记出，主要桩位用木桩护桩。
2、基坑开挖：用挖掘机开挖，挖掘机开挖基坑至标高后，人工进行整平，若基坑为石质且坡率大于1：5则需要进行爆破、若为软弱地基、应对基坑进行特殊处理。
3、基础墙身砌筑：砌筑按挤浆法内外挂线，在已检验过的基坑上先铺一层砂浆，再进行分层砌筑，砌时片石大面朝下，一丁一顺，相互咬茬、分层错缝，砌缝宽度不大于3cm，上下层竖缝错开距离不小于8cm ,砌体里层平缝宽度不大于3cm，竖缝宽度不大于4cm。
严禁在外侧立放片石，坐浆一定要挤紧，嵌填饱满密实，不得有空洞。
定期检校坡度线。
4、沉降缝、伸缩缝、泄水孔的设置：沉降伸缩缝每10-15 m设置一道，沉降伸缩缝宽2cm，沿墙顶内、外、顶三侧以15 cm深的沥青麻絮填塞。
挡土墙墙后设连续排水层，泄水孔间距2-3m，最下泄水孔应高出地面至少30cm，沿墙高上下区错列。
5、反滤层的设置及墙背回填：按设计要求的数量在墙背设置30 cm胶泥防水层。
墙背回填采用透水性良好的天然砂砾填筑，在圬工强度到达70%以上方可回填，分层填筑夯实，每层厚度不超过15cm。
（二）施工工艺施工放样→挖掘机开挖基坑、人工修整→检查、夯实基底→精确放样、挂线→分层砌筑→养护→墙背分层回填夯实→进入下一循环砌筑→勾缝、抹面二、质量保证体系1、质量管理建立三级监督管理制度，从总工（技术负责）到工地质检员、领工员，层层把关，严格管理，规范文明施工。
2、施工、质检人员工作职责制、制定总工、主任工程师、质检员、试验员及测量员，岗位责任，确定各个岗位的职责，使工程质量管理系统化。
3、定质量管理原则，明确质量要求目标，采取措施，保证质量。
a、坚持“百年大计，质量第一”的原则；b、明确创优质工程的目标；c、实施严格的质量奖惩制度与经济利益挂钩；d、定期检查各自工作，进行评比，提高各个岗位的主动性、积极性；e、保证足够的施工机械，并切实保障施工的正常。
混凝土挡土墙施工方法(六篇)
混凝土挡土墙施工方法（六篇）本文章给大家提供了六篇混凝土挡土墙施工方法进行参考，大家可根据自身项目情况选取。
第一篇本项目挡土墙采用混凝土浇筑而成，具体的施工方法如下所示：一、工艺流程测量放线→垫层施工→基础钢筋制作与安装→支立基础模板→浇筑基础混凝土→墙体钢筋及预埋件制作与安装→支立墙体模板→浇筑墙体混凝土→养生及拆模。
二、操作工艺1、测量放线根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线，做好平面、高程控制点。
2、垫层施工（1）垫层混凝土强度应符合设计要求，振捣密实、抹压平整。
（2）垫层底面不在同一高程时，施工应按先深后浅的顺序进行。
（3）垫层施工完成后，应复核设计高程并按设计图纸和挡土墙中线桩弹出墙体轴线、基础尺寸线和钢筋控制线。
3、基础钢筋制作与安装（1）应按有关规定进行钢筋复验、见证取样检验，合格后方可使用。
（2）钢筋应按品种规格、批号、分类存放，不得混存。
有严重锈蚀、麻坑、劈裂、夹砂、夹层、油污等钢筋不得使用。
（3）钢筋绑扎前应将垫层清理干净，并用粉笔在垫层上划好主筋、分布筋间距。
按划好的间距，先摆放受力主筋、后放分布筋。
预埋件、预留孔等应及时配合安装。
（4）绑扎钢筋时一般用顺扣或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎。
（5）在钢筋与模板之间垫好垫块，间距不大于1.5m，保护层厚度应符合设计要求。
（6）垫块一般采用水泥砂浆制成，垫块厚度应与保护层厚度相同，垫块内预埋火烧丝，或用塑料卡来保证保护层厚度。
（7）钢筋连接方法宜采用焊接或机械连接。
（8）在绑扎双层钢筋网片时，应设置足够强度的撑脚，以保证钢筋网片的定位准确。
稳定牢固，在浇筑混凝土时不得松动变形。
（9）钢筋焊接成型时，焊前不得有水锈、油渍；焊缝处不得咬肉、裂纹、夹渣，焊药皮应清除干净。
4、支立基础模板（1）模板应具有足够的强度、刚度和稳定性，能承受灌筑混凝土的冲击力、混凝土的侧压力。
（2）模板应保证挡土墙设计形状、尺寸及位置准确，并便于拆卸，模板接缝应严密，不得漏浆、错台。
挡土墙施工方案
1、挡土墙基础部份⑴基槽土石方①开挖前将场地清理平整，做好排水坡向．向有关部门了解和查阅资料，在施工红线范围内是否有地下管线、电缆，洞穴，如有应先排除后方进行开挖。
②基槽土石方部份主要采用挖掘机开挖，当挖至设计标高以上预留30cm则用人工开挖按要求将基底清理千净，并通知设计单位、现场监理和建设单位进行验槽。
检查基底承载力、轴线和标高，待达到设计要求后，作好隐蔽检查记录并签证。
如挖到设计标高又达不到设计要求时，应按设计等部门意见，挖至达到设计要求为止。
超挖部份用C10砼换填(或者按设计要求作)挖出的土石方除需回填土留下外，其余土用5~14T自卸翻斗车运出倒至施工区域内指定的场地，以备它用。
③在开挖基槽时，应准备塑料薄膜，以便下雨时在边坡上铺塑料薄膜，在坡顶及坡脚用砖压住薄膜，并在周边基槽外挖一定的小沟，以防边槽外的雨水流进基槽内。
在基槽底部做一小沟，在一定的距离内特殊在有地下水处做一小集水井，用潜水泵将水排出。
④在砌筑片石基础前应进一步复核轴线、标高，基底宽度。
并将基底杂物或者松土清理干净。
⑵片石基础砌体①砌筑前，检查片石是否达到设计要求，有无风化裂纹，将表面泥垢、水锈清除干净。
放出基础的中线及边线．据片石每匹高度在转角和交叉处立匹竖杆，拉准线。
②将毛片石底座打平。
在基底铺设砂浆，然后将第一匹毛片石沿基础边线砌筑，这样挨次向下砌．第一层砌完后将天座打平，片石间较大空隙处先填细石混凝土嵌实。
在砌筑第二层时将二层片石底座打平，在第一层上铺砂浆，然后按准线安放片石，灰缝厚度控制在20~30mm．上、下层应错缝搭接。
上阶应压砌下阶石块的1／2。
③第一层毛片石应将片石大面朝下，最后一层片石的宽度清理好后不得少于300mm，并将天座打平。
⑶基础砼的浇筑①在地基上浇筑砼前，对地基应事先按设计标高和轴线进行校正，并应清除淤泥和杂物，同时排除开挖出来的水和开挖地点的流动水，以防冲刷新浇筑的砼。
②浇筑前，应根据砼基础顶面的标高在两侧模板上弹出标高线，如果采用原槽土模时，应在基槽两侧的土壁上交织打入长10cm摆布的钢筋，并露出2~3cm，钢筋面与基础顶面标高平。
挡土墙专项施工方案方案
挡土墙专项施工方案方案一、施工方案概述挡土墙是一种用于改变地势和保证土坡稳定的结构。
本施工方案是为了确保挡土墙的正常建设和使用，提出了详细的施工方案。
本方案包括挡土墙施工前的准备工作、挡土墙的设计和选材、挡土墙的施工工艺和措施。
二、准备工作1.地质调查：在挡土墙施工前，进行土场的地质调查和勘察工作，确定土质情况和地质条件。
2.施工准备：确保施工场地安全，为施工人员提供安全保护设施，准备所需的施工设备和材料。
3.挡土墙的设计和选材：根据地坡的高度和土体的特性，确定挡土墙的设计参数。
选用适合的材料，如砖块、混凝土、石块等。
三、挡土墙的设计和选材1.设计参数：根据土坡的高度和土质的稳定性，确定挡土墙的高度、厚度和坡度。
设计时要考虑到土体的抗压强度和抗剪强度。
2.选材：挡土墙的材料主要有砖块、混凝土、石块等。
选材时要考虑到材料的抗压强度、抗冻性能和耐久性。
四、挡土墙的施工工艺和措施1.土方开挖：根据挡土墙的设计参数，进行土方开挖工作。
确保土方开挖的坡度和斜面坡度符合设计要求，避免土方滑坡。
2.土方回填：在土方开挖完成后，进行土方回填作业。
回填土的密实度和湿度要符合设计要求，以保证挡土墙的稳定性。
3.墙体施工：根据挡土墙的设计要求，进行墙体的施工。
施工要采取适当的加固措施，如加设纵向钢筋和横向钢筋，以增强挡土墙的抗拉强度和抗冲击能力。
4.排水系统：建设挡土墙时要考虑排水系统的建设。
在挡土墙的下部设置排水管道，以便有效排除地面内部的积水和渗透水。
五、施工安全措施1.施工人员的安全：施工人员要遵守工地安全规定，佩戴安全帽和防护装备，注意施工现场的安全。
2.施工设备的安全：施工设备要经过安全检查和维修，操作人员要经过培训，遵守操作规程，防止设备事故的发生。
3.天气条件的控制：在施工过程中，要根据天气情况进行安全控制，避免在强风、暴雨等恶劣天气条件下施工。
六、施工质量控制1.材料验收：对挡土墙的材料进行严格的验收，确保材料的质量和性能符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
挡土墙施工技术方案（非常全面）目录第一章编制依据、原则范围 (4)1.1 招标、设计文件 (4)1.2 技术标注、规范和规程 (4)第二章工程概况 (4)2.1 本工程主线路婺城段(K7+700~K11+568)挡土墙设置 (5)2.1.1 衡重式路堤墙 (5)2.1.2衡重式路肩墙 (6)2.1.3仰斜式路堤墙 (7)2.2 本工程桥涵段挡土墙设置 (8)2.3 本工程三改路段挡土墙设置 (9)2.3.1 仰斜式路肩墙 (9)2.3.3衡重式路堤墙 (10)2.4 地质情况 (13)2.5施工要求 (14)2.6 技术保证条件 (14)第三章施工准备 (15)3.1 施工技术准备 (15)3.2 施工人员准备 (15)3.3 主要设备与材料准备 (16)3.3.1主要施工机械配置情况 (16)3.3.2 主要材料准备 (17)3.4 施工进度计划安排 (17)第四章施工方案 (17)4.1施工工艺 (17)4.2 施工方法 (18)第五章质量保证措施 (22)5.1 质量保证体系 (22)5.2 施工过程质量控制措施 (24)5.2.1保证施工工艺的主要技术措施 (24)5.2.2质量控制要点 (24)5.2.2.3技术复核及隐蔽工程验收 (25)第六章安全文明保证措施 (26)6.1 组织措施 (26)6.2安全保证措施 (27)6.2.1混凝土工程安全措施 (28)6.2.2高空作业安全措施 (28)6.3 安全文明施工 (28)第七章环境保护措施 (29)挡土墙施工技术方案第一章编制依据、原则范围1.1 招标、设计文件表1.1 招标、设计文件序号项目相关文件和资料名称1《关于235国道金华婺城至武义公路婺城段工程初步设计批复的函》(浙发改函〔2017〕49号)2《235国道金华婺城至武义公路武义段工程施工图设计阶段工程地质勘察报告》（浙江省工程物探勘察院）3《235国道金华婺城至武义公路婺城段工程两阶段施工图设计咨询报告》（浙江公路水运工程咨询公司）4《235国道金华婺城至武义公路婺城段工程施工图设计审查会专家组审查意见》5《关于235国道金华婺城至武义公路婺城段工程施工图设计的批复》（浙交复〔2017〕81号）6《235国道金华婺城至武义公路婺城段工程TJ-2合同段合同协议书》7《235国道金华婺城至武义公路婺城段工程TJ-2合同段招标文件》8《235国道金华婺城至武义公路婺城段工程TJ-2合同段投标文件》9《235国道金华婺城至武义公路婺城段工程两阶段施工图设计》（金华市交通规划设计有限公司）1.2 技术标注、规范和规程表1.2 技术标准、规范名称序号技术标准、规范和规程名称文号1《公路工程技术标准》JTG B01-20032《公路路基施工技术规范》JTG F10-20063《公路工程质量检验评定标准》JTG F80/1-20174《浙江省交通建设工程质量和安全生产管理办法》〔2012〕第300号浙政令）5《浙江省公路水运建设工程施工现场安全标志和安全防护设施设置规定》第二章工程概况TJ-2合同段路基对于沿溪河路段、水库路段、半路板桥、陡峻、斜坡地形及占地受限等特殊路段，为收缩坡脚，地基承载力较好的局部路段设置重力式路堤挡土墙、路肩挡土墙；对节理发育，局部破碎的岩质边坡，强风化、全风化或土质边坡，为降低边坡刷坡高度，减少开挖量，设置路堑仰斜式挡土墙收敛。
2.1 本工程主线路婺城段(K7+700~K11+568)挡土墙设置2.1.1 衡重式路堤墙婺城段(K7+700~K11+568)左侧K10+710~K10+730段设置衡重式路堤墙，长度为20 .0 m，平均高度为6 .0 m，二级坡，1:0.1。
婺城段(K7+700~K11+568)右侧K7+710~K7+790段设置衡重式路堤墙，长度为80 .0 m，平均高度为7 .0 m，二级坡，1:0.1；K8+260~K8+423段设置衡重式路堤墙，长度为163 m，平均高度为7 .0 m，二级坡，1:0.1。
2.1.1-1衡重式路堤墙剖面图（地基承载力满足要求）图2.1.1-1适用于地基承载力满足要求的情况下；当地基承载力不满足要求的情况下，应及时与设计单位联系，按图2.1.1-2采取换填碎石等处理措施，换填厚度根据实际情况经计算确定。
图2.1.1-2衡重式挡土墙剖面图（地基承载力不满足要求）2.1.2衡重式路肩墙婺城段(K7+700~K11+568)左侧K8+650~K8+770段设置衡重式路肩墙，长度为120 .0 m平均高度为8 .0 m，一级坡，1:0.1；K8+770~K8+920段设置衡重式路肩墙，长度为150 .0 m平均高度为6 .0 m，一级坡，1:0.1；婺城段(K7+700~K11+568)右侧K7+790~K7+830段设置衡重式路肩墙，长度为40 .0 m平均高度为6 .0 m，二级坡，1:0.1。
衡重式路堤墙基底最小埋深h，土质地层要求不小于1.5 m，风化软质岩层要求不小于1.0 m，微风化岩层要求不小于0.5 m；若地面受冲刷时，应在冲刷线以下不小于1.0 m；基础眼路线方向坡度大于5%时，应将基础随地形变化做成台阶，每一层台阶水平长度大于2.0 m。
墙身采用C20片石砼，片石强度不低于MU30，片石应采用结构密实、石质均匀、不易风化的硬质岩石。
挡土墙分段长度为10.0 m，两段间设伸缩缝，在地形地质变化及墙高变化较大处，应设沉降缝，缝宽2 cm。
挡土墙外露部分宽度保持0.5 m。
挡土墙墙后填料应在圬工强度达75%以上，方可填筑夯实，墙后填料设计内摩擦角35°，挡墙基底承载力应满足设计要求。
墙后排水采用三维复合排水网，底部泄水孔出口离地面高度≥30 cm设置间距为2 m。
墙身一般路段采用C20片石砼（料石镶面）。
挡墙和路堤之间锥坡过渡，表面用30 cm厚浆砌片石护砌。
挡墙外立面用石材砌筑（顺石尺寸60×30×20 cm，丁石尺寸50×30×30 cm），石材强度不低于MU40，镶面采用一顺一丁布置。
图2.1.2-1 衡重式路肩墙剖面图（H≤3 m）图2.1.2-1适用于墙高不大于3 m的路肩墙，图2.1.2-2适用于墙高大于等于3 m的路肩墙。
图2.1.2-2衡重式路肩墙剖面图（H≥3m）2.1.3仰斜式路堤墙婺城段(K7+700~K11+568)右侧K10+700~K10+720段设置仰斜式路堤墙，长度为20 .0 m，平均高度为10 .0 m，二级坡，1:0.25。
K10+720~K10+770段设置仰斜式路堤墙，长度为50 .0 m，平均高度为10 .0 m，二级坡，1:0.25。
2.1.3-1仰斜式路堤墙（H≤6 m）H小于6 m时挡墙及基础采用7.5号浆砌片石砌筑（图2.1.3-1）；H超过6 m 时，采用C20片石混凝土浇筑（图2.1.3-2）；挡墙与路基锥坡过渡，表面用30 cm 厚浆砌片石，锥坡采用级配砂砾。
石料的饱和抗压强度不低于30Mpa，石料之地均匀，具有耐风化、抗侵蚀性能，石料的软化系数不低于0.8。
2.1.3-2仰斜式路堤墙（H≥6 m）2.2 本工程桥涵段挡土墙设置和安立交桥和大山立交桥台前设置挡土墙基底，墙高11.0 m，基础埋深不小于1.5 m，基底嵌入中风化岩层不小于50 cm，挡墙每10 .0 m设置一道2.0 m沉降缝，泄水孔间距2.0 m。
图2.2.1锥坡挡墙剖面图2.3 本工程三改路段挡土墙设置2.3.1 仰斜式路肩墙K10 +180改路段GK0+110~GK0+241左侧设置仰斜式路肩墙，长度为131.0 m，平均高度6 .0 m，一级坡，1：0.25。
K10+250改路段GK0+060~GK0+100左侧设置仰斜式路肩墙，长度为40.0 m，平均高度3 .0 m，一级坡，1：0.25。
GK0+260~GK0+290左侧设置仰斜式路肩墙，长度为30 .0 m，平均高度3 .0 m，一级坡，1：0.25。
K10+292改路段GK0+082~GK0+155左侧设置仰斜式路肩墙，长度为73 .0 m，平均高度7 .0 m，一级坡，1：0.25。
图2.3.1 仰斜式路肩墙剖面图挡墙泄水孔每隔2-3 m设置一个，上下交错布置且地层泄水孔高出正常水位线30 cm，泄水孔尺寸为10×10 cm，沉降缝宽2 cm，缝内以沥青麻絮填塞。
挡墙圬工采用M7.5浆砌石块，石料应选用硬质石料（岩石单轴饱和抗压强度不低于30 mpa），墙面采用M7.5砂浆勾缝，墙顶采用5 cm厚C20砼封顶。
当墙高为非整米时，应采用较高一级的断面尺寸（上墙不变）。
墙后填料内摩擦角Φ≥35°，墙后填料与墙身基本同时进行，填筑时应在墙背设置一道砂砾反滤层。
挡墙基础底面应设置在天然底面以下不小于1.0 m处，若底面受冲刷，应设置在冲刷线以下不小于1.0 m处，挡墙采用扩大基础时取消挡墙墙趾。
挡墙基底应设计成台阶形式，基底台阶的高宽比不大于1:2。
2.3.3衡重式路堤墙K10+760改路段GK0+020~GK0+140右侧设置衡重式路堤墙，长度为120 .0 m，平均高度7 .0 m，一级坡，1：0.25。
挡墙剖面图同图2.1.1-1,2.1.1-2。
表2-1 挡土墙防护工程数量表起讫桩号坡率工程名称长度工程项目及数量左右平均高度C20片石砼挡墙镶面挖基砂砾三维复合排水网Φ8PVC泄水管（m）（m）（m）（m³）（m³）（m³）（m³）（m³）（m³）主线路基（K7+700~K11+560）K10+710~K10+730第2级 1: 0.10衡重式路堤墙20.010.01083.8205.2113.4 2.4205.254.0 K7+710~K7+790第2级 1: 0.10衡重式路堤墙80.0 3.71950.4533.6366.49.6533.6184.0 K8+260~K8+423第2级 1: 0.10衡重式路堤墙163.07.04715.61087.2746.519.61087.2374.9 K8+650~K8+770第1级 1: 0.10衡重式路肩墙120.08.02925.6828.0596.414.4828.0228.0 K8+770~K8+920第1级 1: 0.10衡重式路肩墙150.0 6.02233.5715.5643.518.0715.5232.5 K7+790~K7+830第1级 1: 0.10衡重式路肩墙40.0 6.0595.6190.8171.6 4.8190.862.0K10+700~K10+720第2级 1: 0.25仰斜式路堤墙20.010.0812.0179.8180.056.0179.8108.0K10+720~K10+770第2级 1: 0.25仰斜式路堤墙50.010.02030.0449.5450.0140.0449.5270.0桥梁（和安中桥、大山中桥）和安中桥（K10+250）第2级 1: 0.10锥坡挡墙116348和安中桥（ZK10+253）第2级 1: 0.10锥坡挡墙116475大山中桥（K10+678）第2级 1: 0.10锥坡挡墙116808大山中桥（ZK10+676）第2级 1: 0.10锥坡挡墙116944三改路基K10+180改路GK0+110~GK0+241第1级 1: 0.25仰斜式路肩墙131.0 6.01494.71029.7302.6148.0三改路基K10+250改路GK0+060~GK0+100第1级 1: 0.25仰斜式路肩墙40.0 3.0152.8157.276.425.2GK0+260~GK0+290第1级 1: 0.25仰斜式路肩墙30.0 3.0114.6117.957.318.9中交一公局桥隧工程有限公司第11页续表2-1起讫桩号坡率工程名称长度工程项目及数量左右平均高度C20片石砼挡墙镶面挖基砂砾三维复合排水网Φ8PVC泄水管（m）（m）（m）（m³）（m³）（m³）（m³）（m³）（m³）三改路基K10+292改路GK0+082~GK0+155第1级 1: 0.25仰斜式路肩墙73.07.01103.0669.4189.1100.7三改路基K10+760改路GK0+020~GK0+140第2级 1: 0.10衡重式路堤墙120.08.54011.6952.8596.414.4952.8288.0 TJ-2合同段分类合计衡重式路堤墙20.0360.011761.42778.81822.746.02778.8900.9衡重式路肩墙270.040.05754.71734.31411.537.21734.3522.5仰斜式路堤墙70.02842.0629.3630.0196.0629.3378.0仰斜式路肩墙2842865.11974.2625.4292.8锥坡挡墙26575中交一公局桥隧工程有限公司第12页2.4 地质情况（1）K7+710~ K7+727正常路段：位于丘陵沟谷,地形地势起伏较平坦。
