外墙氟碳金属漆施工规范、工艺及报价
外墙氟碳金属漆施工规范、工艺及报价(模板)
HKHK鸿康建筑产品施工外墙氟碳仿铝板施工工艺、规范及报价鸿康建筑产品施工高性能氟碳涂装体系是针对外墙超耐久及高贵装饰效果等特殊要求而设计，耐用年限可达到20年以上，通过多年的工程实践证明，该涂装体系达到了防水性与透气性，高强度与柔韧性的最佳结合。
该体系的抗老化性、抗紫外线性、耐污染性极其优异，能保持墙面历久如新。
与铝板、幕墙等材料相比，具有更易施工、造价低、色彩及造型选择多等优点。
与聚氨酯类涂料相比，具有装饰效果更强，生命周期更长，翻新成本更低等优点。
该体系包含氟碳金属漆及氟碳实色漆，氟碳金属漆具有超强的金属质感，涂装效果高贵、华丽，氟碳实色漆色彩丰富，耐化学腐蚀性优异。
高性能氟碳涂装产品体系腻子：粗腻子、细腻子、光面腻子底漆：环氧渗透底漆、氟碳专用灰底漆、氟碳专用白底漆面漆：氟碳实色漆、氟碳金属漆、水性氟碳漆描绘漆：氟碳黑色描绘漆罩面漆：金属罩光面漆高性能氟碳涂装体系应用场所：主要用于高级商业、公共建筑项目，如高级酒店、金融大厦、写字楼、电信、政府大楼、各类办公楼等外墙装饰。
适用于各类新旧墙体，如砂浆面、瓷砖、石材、马赛克、旧涂层、旧水砂石、铝板幕墙等外墙面的翻新。
高性能氟碳涂装体系推荐施工工艺流程：1、金属漆效果基层处理――批刮粗腻子两道――打磨――批刮细腻子两道――打磨保养――喷涂环氧渗透底漆――刮涂光面腻子一道（油性）――喷涂氟碳专用灰底漆（中间漆）――喷涂氟碳金属漆――描绘分格线――喷涂罩光面漆2、实色漆效果基层处理――批刮粗腻子――批刮细腻子――打磨保养――喷涂氟碳专用白底漆――喷涂氟碳漆――描绘分格线3、水性氟碳漆效果基层处理――批刮粗腻子――批刮细腻子――打磨保养――喷涂强效封闭抗碱底漆――喷涂水性氟碳漆――描绘分格线鸿康建筑产品施工注：以上工艺流程适用于高性能氟碳涂装体系，请严格按照产品的施工配套方案进行规范施工。
“3A环保漆”外墙氟碳仿铝板漆由于其同铝塑板几近相同的装饰效果，无与伦比的诸如20年超长寿命、免维护自洁功能、耐多种化学品腐蚀、适合复杂环境等优异性能，性价比非常高，已成为目前中高档装饰材料的首选。
室外墙壁氟碳涂料施工工艺流程

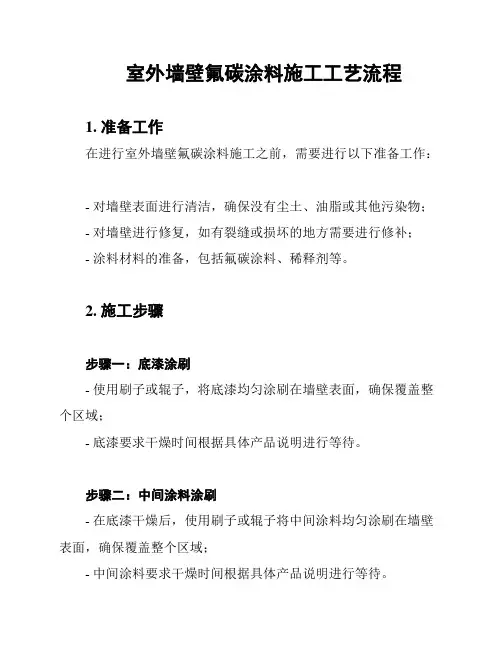

室外墙壁氟碳涂料施工工艺流程
1. 准备工作
在进行室外墙壁氟碳涂料施工之前，需要进行以下准备工作：
- 对墙壁表面进行清洁，确保没有尘土、油脂或其他污染物；
- 对墙壁进行修复，如有裂缝或损坏的地方需要进行修补；
- 涂料材料的准备，包括氟碳涂料、稀释剂等。
2. 施工步骤
步骤一：底漆涂刷
- 使用刷子或辊子，将底漆均匀涂刷在墙壁表面，确保覆盖整个区域；
- 底漆要求干燥时间根据具体产品说明进行等待。
步骤二：中间涂料涂刷
- 在底漆干燥后，使用刷子或辊子将中间涂料均匀涂刷在墙壁表面，确保覆盖整个区域；
- 中间涂料要求干燥时间根据具体产品说明进行等待。
步骤三：面涂料涂刷
- 在中间涂料干燥后，使用刷子或辊子将面涂料均匀涂刷在墙壁表面，确保覆盖整个区域；
- 需要根据具体产品说明进行涂刷次数和干燥时间。
3. 注意事项
在进行室外墙壁氟碳涂料施工时，需要注意以下事项：
- 施工环境要求干燥、清洁，并确保良好通风；
- 涂刷时要保持手法均匀稳定，避免出现刷痕或漏刷现象；
- 涂料的干燥时间和温度要按照产品说明进行控制。
以上为室外墙壁氟碳涂料施工工艺流程的简要介绍，具体操作步骤和要求需根据具体产品说明进行。
在施工过程中，请确保遵守相关安全规定，并采取适当的防护措施。
金属面氟碳漆施工工艺
第1章金属面氟碳漆施工工艺【1.1】环氧富锌漆施工：a,喷涂均匀，不能漏喷，b喷涂作业完成24小时后，应采用120目或150目砂纸打磨，表面凸凹不平现象应彻底消除，同时修直阳角和腰线。
c在打磨平整的漆面上进行抛光的施工。
要求表面无批刮印痕，线条平直、阳角笔直，无残缺，用指甲抠无掉粉现象，粘结力合格，手感平滑，无凸凹及起伏的感觉。
【1.2】环氧云铁中间漆施工a．检查底涂是否符合要求，有问题的地方及时修补。
b．在完全干燥的基材面上喷涂底漆（气压在5-8kg/cm2，无水喷涂）。
c．要求喷涂均匀，不能漏喷，颜色应保持均匀一致，不得出现发花现象，刮风（六级以上）及雨天不能施工。
d．环氧云铁中间漆喷涂一遍，喷涂完毕进行检查，发现墙面有批刮印痕或蜂眼现象，必须打磨至符合要求。
再进行滚涂、刷涂。
e．打磨应采用280目或360目水磨砂纸，打磨应仔细，注意不能将涂膜磨穿。
f．打磨完毕应进行除尘处理，用抹布等将墙面上打磨产生的粉尘处理干净。
如果除尘不彻底，氟碳漆施工后将无法达到平滑的涂膜。
g．环氧云铁中间漆喷涂后，应颜色均匀，光泽均匀，涂膜表面光滑，无粉尘等污渍。
【1.3】氟碳底漆施工钢材到达现场后，吊装完毕，节点连接及电焊工艺施工完毕后，对所有电焊处及有擦伤，碰损处进行重新打磨，添补底涂和中涂，修补完成后进行底漆施工。
a,喷涂均匀，不能漏喷，b喷涂作业完成24小时后，应采用280目或360目砂纸打磨，打磨应仔细，注意不能将涂膜磨穿c在打磨平整的漆面上进行抛光的施工。
要求表面无批刮印痕，线条平直、阳角笔直，无残缺，用指甲抠无掉粉现象，粘结力合格，手感平滑，无凸凹及起伏的感觉。
【1.4】氟碳面漆施工a．氟碳底漆必须完全干燥，型材表面不得有粉尘等杂物。
b．施工配比，主漆：固化剂：稀释剂＝10：1：2。
c．调配后的氟碳漆必须采用200目纱网进行过滤，稀释剂在放置过程中应不断搅拌，以免沉淀。
d．喷枪型号：W-77，喷嘴尺寸：1.5-2.0mm，气泵压力：0.3-0.5Mp。
外墙金属漆施工工艺
外墙金属漆施工工艺弹性氟碳金属漆喷涂施工工艺及施工方案一、本工艺方案适用范围适用于各类楼层、公共市政工程、高档写字楼、别墅等水泥预粉刷或者做保温系统的外墙涂装。
二、弹性氟碳金属漆施工工艺流程基底清理→ 局部修补、批嵌→ 打磨→ 满批一道弹性抗裂找平腻子对基面进行找平→批刮弹性抗裂找平腻子（复合耐碱网格布）→按照设计要求制作分隔缝→满批一道弹性找平腻子→ 清除分隔缝上的腻子→ 批刮一道弹性光面腻子→ 批刮氟碳漆专用光面腻子一道→ 分隔缝形状处理→ 打磨→二次批刮氟碳漆专用光面腻子一道→ 打磨→ 喷涂一道金属漆封闭涂料→ 喷涂一道氟碳中涂料→ 喷涂一道氟碳金属漆→ 分隔缝处涂刷黑色线条漆→ 现场清理→ 竣工三、弹性氟碳金属漆对外墙基层的要求（1）、新的水泥砂浆、混凝土表面须通过一段合理的干燥时间，让其充分干燥，使含水率≤8%，PH≤10。
（2）、基层应牢固、不掉粉、不起砂、无空鼓、无开裂、无剥离；应清洁、表面无灰尘、无浮浆、无油污、无绣斑、无霉点、无盐析物等杂物。
（3）、基层表面粉刷层务必坚实牢固，不应有裂缝、空鼓等缺陷。
（4）、粉刷基层阴阳角须垂直、方正，不得缺棱掉角。
四、基层裂缝处理方法详见附录一五、工程特殊部位（如阴角、阳角、窗台等）施工详见附件二六、施工注意事项详见附件三七、安全防护措施详见附件四八、施工使用工具及配套用品详见附件五九、弹性氟碳金属漆施工方案（一）、施工前基层验收本工程是在土建完成主体结构及普通粉刷后进行涂料装修施工的，因此，我公司将同业主方、土建单位有关技术人员及监理工程师一起对墙面基层的质量情况（基层是否平整、光滑、牢固，有无孔洞、酥粉、起壳、粉化、裂缝等现象）进行交接验收。
在验收过程中如发现基层质量问题，由土建单位及时安排整改，待质量认可后，方可进行施工。
（注：关于墙面施工洞务必有土建单位负责使用快赶干水泥砂浆进行修补。
由于新抹砂浆湿度、碱份较高，对漆膜质量有不良影响，因此要求这些修补的砂浆达到养护要求后，即含水率小于8%，PH值在10下列，才能施工。
氟碳金属漆施工工艺及方案
氟碳金属漆施工工艺及方案施工准备：1.准备好施工所需的材料和工具，包括氟碳金属漆、底漆、刷子、滚筒、油漆刮刀、扒刀、打磨机等。
2.清理施工表面，确保表面平整、干燥、无油污、灰尘等杂质。
施工步骤：1.底层处理：根据需要选择适合的底漆，涂刷在施工表面，能够增强黏附力和提高涂膜的质量。
2.铺底漆：将底漆均匀地涂抹于施工表面上。
使用刷子或滚筒进行涂抹，确保底层充分覆盖，厚度均匀。
3.打磨：等待底漆干透后，使用打磨机对施工表面进行打磨，去除表面的凹凸不平。
4.中层处理：根据需要选择适合的中层漆，涂刷在施工表面，增强涂层的耐候性和保护层的作用。
5.施工氟碳金属漆：将氟碳金属漆均匀地涂抹在施工表面上。
可以根据需要选择刷涂或滚涂的方式，并注意涂膜的均匀性和厚度的控制。
6.吹扫和烘干：等待干透后，使用吹扫工具将施工表面的灰尘和杂质清除干净。
然后使用烘干设备对涂膜进行加热处理，提高漆膜的质量和耐候性。
7.防护措施：在施工完成后，需要对涂膜进行保护，防止受到机械碰撞、磨损或化学腐蚀等损害。
施工方案：1.根据施工表面的状态选择合适的底漆和中层漆，以增加涂层的均匀性和质量。
2.在施工氟碳金属漆前，对施工表面进行清洁处理，确保表面干净、平整。
3.控制涂层的厚度，可以通过多次刷涂或滚涂的方式，确保涂膜的均匀性。
4.使用适当的工具和设备，如油漆刮刀、扒刀、打磨机等，提高施工效果和涂膜品质。
5.在施工完成后，及时对涂膜进行保护，防止受到损害。
总结：氟碳金属漆施工工艺及方案需要遵循一定的步骤和规范，包括施工准备、底层处理、铺底漆、打磨、中层处理、施工氟碳金属漆、吹扫和烘干以及防护措施等。
通过正确的施工工艺和方案，可以保证涂层的质量和耐候性，提高建筑装饰的效果和持久性。
金属氟碳漆施工规范
金属氟碳漆施工规范篇一：金属氟碳漆施工工艺流程金属氟碳漆施工工艺流程1、基层前处理：基层含水小于12%，平整度偏差小于3mm（2米靠尺靠平），若有空洞，用水泥砂浆找平，若有空鼓，敲除用水泥砂浆抹实，若有泛碱现象，扫除抗碱封闭剂。
2、批氟碳漆专用找平腻子两遍6元，养护1元。
3、批氟碳漆专用细腻子两遍6元，干燥打磨1元。
4、批光明腻子两遍6元，干燥打磨1元5、喷氟碳底漆两遍10元6、喷氟碳漆面一遍8元7、最后喷氟碳漆罩面清漆3元施工工艺描述：1、按分割缝的长度和宽度，准备两把铝合金刮尺。
2、用批刀在分割好的板块上沿水平方向满批一道腻子，用刮尺沿水平方向用力刮平，凹陷的地方用腻子填充修补再刮平。
待其表干后，再沿垂直方向满批腻子一道，然后用另一把刮尺沿垂直方向竖刮，若有凹陷，用找平腻子填充后再竖刮。
若平整度仍达不到要求，重复上述步骤，直到满足要求为止。
篇二：金属氟碳漆施工工艺宏明双新外墙改造翻新工程资料广东赛科建筑涂料:中国环境标志产品认证证书广东赛科建筑涂料:消费者信得过产品广东赛科建筑涂料:中国绿色建材产品推广证书广东赛科建筑涂料:获EAGLE质量环境认证书广东赛科建筑涂料:无毒害(绿色)室内装饰装修材料证书金牛区成阳建材经营部QQ： E-mail:2012年1月8日目录一、工程概况二、施工条件三、基本施工工艺（1）、第一部分施工工艺流程（2）、第二部分施工工艺说明四、施工组织及管理一、现场施工组织措施二、工程施工各项保证措施（一）、消除与防止工程质量通病措施（二）、生产技术组织管理保证措施：（三）、质量保证措施（四）、工期保证措施（五）、安全保证措施一、工程概况宏明双新外墙改造翻新工程位于成都市132飞机研发基地中心。
该工程外墙氟碳金属漆开裂（龟裂）、起壳、鼓包、造成渗水等，现改造外墙为新形象的：氟碳金属漆装饰工程。
工期根据现场实际情况需要调整施工人员个数及完工工期在预定时间内控制完成、时间紧需精心组织，合理安排保质保量保安全，确保工程按期完工。
氟碳金属漆标准施工方案(金属漆)最新版
氟碳金属漆施工工艺技术方案一、施工说明：氟碳金属漆是目前外墙装饰产品中性能最优异的新型建筑涂料之一，施工程序较复杂，技术含量高，必须严格按施工工艺和技术要求施工，方能体现出其高品位的装饰价值。
二、施工工具准备批刀、铲刀、砂纸、盛料桶、磅称、专用喷枪、空气压缩机，分色纸、羊毛刷、排笔、滚筒、旧报纸或塑料薄膜等其它辅助工具和材料。
三、施工工艺基层处理批氟碳漆腻子分格线条底材处理打磨批氟碳漆抛光腻子打磨喷封闭底漆喷氟碳中间漆喷氟碳金属漆描线条色罩光整理。
1、基层处理：A 、基层表面结构应牢固、不开裂、不空鼓、无剥离，检查表面平整度，阴阳角线条平直度，分格缝宽度深浅是否是否能达到要求，达不到涂装要求的要修补整理好才能开始作业。
B 、清理基层表面的灰尘、浮砂浆、油迹、锈斑、盐类析出、霉点、青苔。
C 、基层含水率不大于8%。
D 、基层PH 值不大于10，可用PH 值试纸检测。
2、批氟碳漆腻子：批腻子的目的是找平墙面，消除涂装基层的表面缺陷，在基层与涂料涂膜之间起着粘合过度作用，该道工艺非常重要，它直接返映面漆的装饰效果。
由于腻子中含有的添加剂较多，必须按厂家提供的配比专人调配，调二遍一遍240﹟砂纸600﹟砂纸一遍两遍两遍一遍一遍配好的腻子静置5~10分后现略作搅拌，效果更佳，批刮时掌握好刮涂工具的角度，工具与墙面呈60度角，用力要均匀，保证腻子批刮饱满、平整，批刮时不要过多的往返刮涂以免出现卷落或将腻子中的胶料挤出，基层吸收性太强时，可先用水润湿至无明水再批刮，天气干燥或温度太高时建议隔天淋水1~2次养护，以使水泥充分发生固化反应，腻子批刮一次不要太厚，以0.5~1.0㎜为宜，腻子批刮层间隔5小时，下雨天腻子不能施工，调好的腻子应在3小时内用完，批好的腻子表面应无波浪纹，腻子表面平整，坚实致密，无针孔。
3、分格线条底材处理：分格线条有内角线条，内圆线条之分，根据装饰要求，选用不同的施工工具，内角线条可用90度角钢片批刮腻子，内圆线条可用专用软橡胶批刮，线条的批刮要突出边线的棱角，以增加装饰美感。
金属氟碳漆施工工艺（配合外墙专用柔性腻子使用）
金属氟碳漆施工工艺（配合外墙专用柔性腻子使用）金属氟碳漆施工工艺(配合外墙专用柔性腻子使用)一、基面检查：基面必须按高级抹灰要求抹灰，在基层抹灰至少二十八天之后，详细检查记录墙面平整度、开裂、空鼓面积、预留孔洞及靠着墙的脚手架洞口数量。
尽快修补堵洞，补洞抹灰时要抹实并低于平面，确保表面平整，空鼓部分敲掉后按同样要求抹实。
并分析出基面原因可能对涂装产生的各种影响。
二、分格缝：1、分格缝设置。
按照甲方设计或根据现场墙面情况进行分格，可以采用无齿锯切割方式切分格缝，达到分割块内饰面平整，增强质感，充分化解因大面积不平整所带来的明显疵点，同时起到装饰点缀作用。
为使饰面达到良好的涂装效果，分格块尺寸大小因遵循以下原则：高度不高于1.5米，宽度不大于2米。
分格缝设置宽度为15-20mm，深度为5-10mm，用腻子填实，然后用专用工具将分格缝抹成凹入的圆弧状，其制做程序与墙面的腻子批刮程序相同。
2、分格缝上色。
在面漆涂装完璧干燥后（不小于24小时），采用黑色氟碳漆材料涂缝，涂缝时用美文纸胶带粘住缝的两边。
质量要求：横平竖直、无弯曲、宽窄、深浅一致。
三、挂网：先在合格基面上批刮一遍建筑外墙平底腻子，把网粘到墙上，用抹刀压实，再批刮一遍建筑平底腻子。
注意纵横交叉填实缝隙，能充分防止龟裂。
四、腻子施工：1、采用建筑外墙平底腻子满刮一遍，然后用专用靠尺满刮一遍。
待干燥后，进行打磨（100目砂纸）。
质量要求：①2米靠尺在基面分格区块上检查，平整度偏差≤1mm。
②表面无明显接茬、波浪状。
③边角平直、方正或圆滑。
④手摸无凸凹不平感觉。
⑤用手抠无掉粉现象。
2、用建筑外墙平底腻子竖着靠尺再满刮一遍以确保平整度，进行第二道打磨（200目砂纸）后，用水养护（腻子批刮四小时后，用手动喷壶满喷一遍清水），质量要求同上。
3、然后再用平底腻子薄薄满刮一遍，填实一些小洞眼进行第三道打磨（200目砂纸），再用水养护，质量要求同上。
4、用建筑外墙光面腻子再满刮一遍，然后仔细打磨（360目砂纸），用水养护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外墙氟碳仿铝板施工工艺、规范及报价高性能氟碳涂装体系是针对外墙超耐久及高贵装饰效果等特殊要求而设计，耐用年限可达到20年以上，通过多年的工程实践证明，该涂装体系达到了防水性与透气性，高强度与柔韧性的最佳结合。
该体系的抗老化性、抗紫外线性、耐污染性极其优异，能保持墙面历久如新。
与铝板、幕墙等材料相比，具有更易施工、造价低、色彩及造型选择多等优点。
与聚氨酯类涂料相比，具有装饰效果更强，生命周期更长，翻新成本更低等优点。
该体系包含氟碳金属漆及氟碳实色漆，氟碳金属漆具有超强的金属质感，涂装效果高贵、华丽，氟碳实色漆色彩丰富，耐化学腐蚀性优异。
高性能氟碳涂装产品体系腻子：粗腻子、细腻子、光面腻子底漆：环氧渗透底漆、氟碳专用灰底漆、氟碳专用白底漆面漆：氟碳实色漆、氟碳金属漆、水性氟碳漆描绘漆：氟碳黑色描绘漆罩面漆：金属罩光面漆高性能氟碳涂装体系应用场所：主要用于高级商业、公共建筑项目，如高级酒店、金融大厦、写字楼、电信、政府大楼、各类办公楼等外墙装饰。
适用于各类新旧墙体，如砂浆面、瓷砖、石材、马赛克、旧涂层、旧水砂石、铝板幕墙等外墙面的翻新。
高性能氟碳涂装体系推荐施工工艺流程：1、金属漆效果基层处理――批刮粗腻子――打磨――批刮细腻子――打磨保养――喷涂环氧渗透底漆――刮涂光面腻子（油性）――喷涂氟碳专用灰底漆――喷涂氟碳金属漆――描绘分格线――喷涂罩光面漆2、实色漆效果基层处理――批刮粗腻子――批刮细腻子――打磨保养――喷涂氟碳专用白底漆――喷涂氟碳漆――描绘分格线3、水性氟碳漆效果基层处理――批刮粗腻子――批刮细腻子――打磨保养――喷涂强效封闭抗碱底漆――喷涂水性氟碳漆――描绘分格线注：以上工艺流程适用于高性能氟碳涂装体系，请严格按照产品的施工配套方案进行规范施工。
“3A环保漆”外墙氟碳仿铝板漆由于其同铝塑板几近相同的装饰效果，无与伦比的诸如20年超长寿命、免维护自洁功能、耐多种化学品腐蚀、适合复杂环境等优异性能，性价比非常高，已成为目前中高档装饰材料的首选。
3A氟碳涂料在国内首推氟乙烯和烷基乙烯基醚齐聚物合成技术，合成聚合物中引入六氟丙烯（HFP），氟含量高，使氟碳涂料的耐久性、防污性等进一步得到提高。
（一）树脂采用高端合成技术氟树脂（无“氯”元素）。
（二）颜料及填料采用德国拜耳、德国巴斯夫等的无机包膜超耐候颜料。
（三）助剂采用德国BYK、法国帝司巴隆、荷兰EFKA等。
（四）多种色彩任意选择金色系列、银色系列、珠光系列、实色系列、其它金属色系列等。
颜色根据3A氟碳漆色卡调色，也可根据客户提供的样板调色。
（五）光泽采用先进制漆技术可以满足客户对光泽的多项选择，但从技术角度和风格取向来考虑，我们一般建议客户尽量选择高雅的柔光或哑光。
做好外墙氟碳仿铝板的两个关键因素：一是基面的平整度；二是金属面漆的色泽、颜色均匀一致。
基面的平整度同时还影响着金属面漆的外观效果，尤其是当面漆为有光泽的涂料时，这种影响更加明显。
外墙仿铝板这种对基面平整度和施工的严格要求，决定了它不同于一般的涂料施工，需要训练有素的专业施工队伍和严格的施工监督、检查和管理，同时，还要有一套科学的施工工艺流程和作业程序。
一、基面要求（水泥砂浆层）1、基面要求整体平整、坚实、干燥、PH值小于10，含水率≤10% 。
2、墙面平整度按国家标准应以2M靠尺检查，平整率偏差应小于3mm。
3、墙面批荡完成应养护超过14天，以便其碱性降低。
4、新墙完工后应及时用清水进行养护，以防止其开裂。
5、涂料施工前应保证墙面湿度小于或等于10% 。
6、墙面不能有污垢和松散物。
对墙面出现“泛碱物”必须用钢丝或铲刀清除，然后清洁干净。
二、工程施工工艺流程1、根据设计要求及该工程的结构形式和特点，拟定本工程装修工艺流程表，依照先底后面，由上而下的原则进行施工，如下图所示：干燥、打磨、养护、干燥三、施工工艺施工具体步骤1.1不同基层的前处理：31.1新水泥砂浆墙面△有砂浆疙瘩，用角磨机磨平。
△若有空洞，用水泥沙浆填平。
△若有空鼓，敲除用水泥沙浆抹实。
△若有泛碱现象，扫涂抗碱封闭剂。
1.1.2马赛克面或磁砖面△清除空鼓和松动部分。
△清洗表面灰尘和油污。
△用水泥沙浆或找平腻子填平表面孔洞和砖缝。
△满批找平腻子一道。
1.1.3旧涂料基面△铲除粉化，起壳及松软部分，并清洗干净。
△用腻子填平孔洞。
1.1.4清水砖墙基面△清除风化表面，并清洗干净。
△先用找平腻子填平砖缝，然后再满批一道平底腻子。
1.1.5已发生开裂的基层先用弹性腻子填缝，围绕裂缝周边满批一道弹性腻子，利用其表面粘性贴网格布，并用批刀压实。
干透后，批刮第二道弹性腻子，弹性腻子总厚度至少为1.5㎜。
弹性腻子完成干透后，可进行下一道工序（找平腻子）或直接批刮光面腻子。
2、分格线设计与切割分格缝的设置、定位：分格缝的深度、宽度、横竖方向以及整体分布等要求按甲方的标准进行。
▼根据分格进行切割，一般切割深度为15～20 mm、宽度为15～20mm（具体按甲方要求进行切割），切割要横平竖直。
▼分格缝切割后，用凿子剔平，并用水清洗缝内灰尘。
▼分格缝填充与修补：分次填补分格缝专用腻子，要深浅均匀，每次填补前要用砂子打磨，并用水润湿分格缝。
对缺脚等进行修补，做到棱角分明。
▼最后一道用圆管压成半弧形。
3、找平粗腻子的批刮3.1施工工艺描述：1、按分割缝的长度和宽度，准备两把铝合金刮尺。
2、用批刀在分割好的板块上沿水平方向满批一道腻子，用刮尺沿水平方向用力刮平，凹陷的地方用腻子填充修补再刮平。
待其表干后，再沿垂直方向满批腻子一道，然后用另一把刮尺沿垂直方向竖刮，若有凹陷，用找平腻子填充后再竖刮。
若平整度仍达不到要求，重复上述步骤，直到满足要求为止。
3.2施工工艺要求：1、每一次批刮厚度需≤10㎜。
2、完成后平整度要求：2米靠尺检查，平整度误差在＜1㎜之内。
3.3工艺流程图：干燥，60#～240#砂纸打磨，养护，再至少晴天干燥一天4 施工细腻子4.1施工工艺描述：1、将本品的甲乙组份拌和均匀（要求在2小时内用完）。
必要时加适当清水调节稠度。
2、满批细腻子1～2遍，边批边按压刮痕两遍的间隔为4～6小时，每遍腻子层厚度约为0.5㎜。
3、干燥后用180#～240#砂纸打磨腻子表面。
打磨时注意保持腻子表面纯平面效果。
4.2施工工艺图示：干燥、打磨、养护、干燥5小时后干燥、打磨、养护、干燥5、封闭渗透底漆5.1施工描述：二组份混合均匀后，需静止15分钟熟化。
用喷枪吹干净细表面的浮尘，开始刷涂封闭剂，先横向扫涂一遍，再竖扫涂一遍。
干燥24小时后，无需打磨，直接进入下道工序——批油性光面腻子。
5.2注意事项：1、封闭底二组份的混合比为A:B=15:1，混合均匀后应静止10～15分钟熟化。
2、在扫涂封闭剂之前，应确保细腻子完全干透（至少在晴日下条件下风干一天）。
3、当天混合好的封闭剂确保在8小时之内用完。
4、扫涂封闭剂的表面，无需打磨，需干燥12～24小时（视气温情况）之后，才能开始下道工序。
6、施工光面腻子6.1施工描述：将光面腻子二组份按重量比A:B=30:1混合均匀后，可以开始批刮，满批光面腻子一道，边批刮边按压刮痕，一遍的腻子层厚度大约为0.5㎜。
必要时可批刮第二遍光面腻子，但需间隔6小时。
施工后光面腻子需干燥24小时之后采用400#砂纸打磨平整。
完工后的表面应光滑细腻，无刮痕，无砂痕。
7、底漆白底或灰底7.1施工描述：1、底漆、固化剂稀释剂按比例混均匀后，静止5分钟消泡、熟化。
用150目的过滤网过滤到喷枪壶内，上紧壶盖。
2、空压机的压力应在0.2MPa ～0.5Mpa 之间。
3、用喷枪吹干净基面的浮灰后，开始喷涂作业。
4、先试喷几下，调喷枪，试喷枪：调整喷枪的空气流量、出油量和喷雾幅宽，观察喷出的漆膜干湿状况（漆膜应呈润湿状态而无流挂现象），并对喷枪作相应调整。
5、先横向走枪一遍，注意喷涂图形的搭接，即去枪和回枪的运行轨迹应有三分之一的部分相互重叠。
然后将喷嘴空气帽转动90度（使漆雾图形呈水平），竖向喷涂一遍，这样重复1～2个过程。
6、底漆需至少干燥24小时后，用400#～600#砂纸打磨到完全平整光滑为止。
7.2施工示意图：A 横向走枪一遍B 竖向走枪一遍重复A/B1～2遍完成7.3注意事项：1、开罐后的底漆应先用手电钻搅拌均匀。
2、底漆配比为漆:固:稀=15：1：3。
先将底漆与固化剂混合并搅匀后，再逐渐加入稀释剂，边加入边搅匀。
3、宜采用少量多次的原则配料。
一次配料应确保在6小时内用完。
混合好的漆料超过6小时不能再用。
4、禁止水份或汗液滴入漆料中。
5、调整喷枪时，应确保刚喷上的漆膜保持润湿状态而又不发生流坠。
6、喷枪枪嘴与基面正常距离为30±5厘米。
喷涂时，喷涂距离保持恒定是确保漆膜厚度均匀一致的重要因素。
喷涂时喷枪必须与基面保持垂直或准垂直状态。
运行时保持平行，能使喷涂距离恒定。
7、喷枪的运行速度一般控制在30～60厘米/秒。
8、施工作业期间，严禁烟火。
室内作业应有通风换气设备。
8、面漆8.1施工描述：1、面漆、固化剂稀释剂按比例混均匀后，静止5分钟消泡、熟化，用200目的过滤网过滤到喷枪壶内，上紧壶盖。
2、空压机的压力应在0.2MPa～0.5Mpa之间。
3、用喷枪吹干净基面的浮灰后，开始喷涂作业。
4、先试喷几下，调喷枪，试喷枪：调整喷枪的空气流量、出油量和喷雾幅宽，观察喷出的漆膜干湿状况（漆膜应呈润湿状态而无流挂现象），并对喷枪作相应调整。
5、先横向走枪一遍，注意喷涂图形的搭接，即去枪和回枪的运行轨迹应有三分之一的部分相互重叠。
然后将喷嘴空气帽转动90度（使漆雾图形呈水平），竖向喷涂一遍，同样注意喷涂图形的搭接重叠。
这样重复1～2个过程。
8.2施工示意图：重复A/B1～2遍完成A横向走枪一遍B竖向走枪一遍9、氟碳清漆9.1施工描述：1、清漆、固化剂稀释剂按比例混均匀后，静止5分钟消泡、熟化，用200目的过滤网过滤到喷枪壶内，上紧壶盖。
2、空压机的压力应在0.2MPa～0.5Mpa之间。
3、用喷枪吹干净基面的浮灰后，开始喷涂作业。
4、先试喷几下，调喷枪，试喷枪：调整喷枪的空气流量、出油量和喷雾幅宽，观察喷出的漆膜干湿状况（漆膜应呈润湿状态而无流挂现象），并对喷枪作相应调整。
5、先横向走枪一遍，注意喷涂图形的搭接，即去枪和回枪的运行轨迹应有三分之一的部分相互重叠。
然后将喷嘴空气帽转动90度（使漆雾图形呈水平），竖向喷涂一遍，同样注意喷涂图形的搭接重叠。
这样重复1～2个过程。
9.2施工示意图：重复A/B一遍完成A横向走枪一遍B竖向走枪一遍10、分格缝与黑色画线漆：10.1施工工艺描述：1、分割缝的分割划分在找平腻子施工前进行（这样可避免在大面找平时腻子的接头问题）。
2、分割缝的深度、宽度、板块大小和整体规划设计好后，需与甲方沟通并达成一致。
