使用前请仔细阅读说明书ND-4.2×2型软轴捣固机
产品介绍
一.结构及用途
ND-4.2X2型内燃高频捣固机是一种新型铁路养路机械，适用于无电源情况下单边的铁道线路维修施工，也可以用于道岔的维护作业。
捣固机由汽油机，离心式离合器，带传动机构，软轴软管，振捣棒，减振手把，机架等部分组成。
本机选用日本本田汽油机为动力源。
软轴组件由钢丝软轴.软轴插头（工作时插入输出轴孔内）.软轴接头（与振捣棒内的滚锥联接）组成。
软管组件由软管，联接头（工作时插入机头孔内）.软管接头（与振捣棒棒壳联接）组成。
振捣棒组件包括镐头.镐体.棒壳.滚锥.滚道.油封.轴承等.减振手把由手把.弹簧.橡胶护套等组成，联接在软管前端，消除振动，便于操作。
出厂时软轴.软管.减振手把.振捣棒已联为一体。
汽油机固定在机架中间，机架上有皮带罩和防护罩，还有两个抬把，可以便捷地上.下道。
二.工作原理和技术参数
汽油机的动力经离心式离合器及带传动分配到两根输出轴上从而驱动软轴，带动振捣棒中的滚锥，滚锥的一端支承在大游隙轴承上，另一端沿滚道作纯滚动的自转和公转运动，偏心旋转的滚锥产生离心力通过滚道作用于棒壳上并使之增频。
该振动力传递给镐体和镐头，形成对道碴的扰动力，道碴之间的摩擦阻力被克服或减小，使道碴近乎呈现流动状态，开始相对运动和重新排列。
经过一段时间的振动后，道碴将枕下空隙填满从而达到密实的目的。
主要技术参数：
汽油机型号：GX160空冷四冲程（S型）
汽缸排量：163CM
最大输出功率： 4.0KW/3600rpm
最大扭矩：8.6N.m/2500rpm
重量：15kg
振动频率：150Hz
振幅： 1.25mm
最大激振力： 4.2KN X2
生产频率：单边200～260根/组小时
振捣棒直径：50mm
软轴直径：13mm
软管直径：36/46mm
总重：82kg
三.使用方法
准备与启动
1.依照日本本田汽油机用户手册和使用说明书严格进行运转前的各项检查。
请使用90号或更高标号的无铅汽油。
常见温度下使用SAE10W-30发动机润滑油（SG.SF类）。
2.将机头上的联接手柄旋至正上方，将软轴插头插入轴内孔，将联接头插入机头孔中，使联接手柄落入联接头圆弧槽内，板下联接手柄，再将振捣棒插在机架上。
3.检查所有绝缘部位，拧紧各紧固件，张紧传动带。
起动上道
1.严格按日本本田汽油机用户手册和使用说明书规定的程序起动发动机，把燃油阀开到
ON(开)位置，把阻风门柄拨到CLOSE（关）位置，如果发动机是热的或气温较高，则可能不需要关阻风门,把节气门控制柄朝左略移点，把发动机开关扳到ON（开）位置，轻轻地拉起动绳握柄直至感到阻力，然后用力快速一拉即可起动。
2.抬整机上道，将单走行轮抽出支撑管置于另一侧钢轨上，锁紧紧固螺钉。
取下振捣棒将其前端对地轻轻磕碰，振捣棒发出嗡……的高频响声后即可使用。
运动捣固
1.在发动机预热时，逐渐把阻风门柄移动到OPEN(开)位置，把节气门控制柄置于发动机所要转速的位置。
2.捣固时应两台机器成套使用，分别置于所捣固的同一根轨枕的两侧，同捣一根轨枕的四人应力争动作一致，用力大致相同，捣固时握住减振手把斜向插入（不要手持软管加力，作业时软管弯曲半径不得小于250毫米）将石碴捣入轨枕下，切勿用振捣棒橇轨枕，钢轨，应避免镐头碰击钢轨，轨枕.（岔枕）和连结机件。
3.双线地段施工时，临线来车须停止作业。
停机下道
1.把节气门控制柄向右移到头,把发动机开关扳到OFF(关)位置，把燃油阀扳到OFF(关)位置.在紧急情况下停机，把发动机开关扳到OFF(关)位置即可。
2.下道应行动迅速，将棒插回机器，四人一组将整机抬至铁道限界以外待避列车，不得侵限，在路肩走时将单走行轮缩回支撑管，锁紧紧固螺钉。
搬运储存
1.搬运机器时应把汽油机燃油阀扳到OFF(关)位置。
保持汽油机水平以防止燃油溢出，燃油挥发或外溢可引起火灾。
2.储存进室内前应先让汽油机冷却，应确保存放地不是高度潮湿和充满灰尘。
3.使用完毕振捣棒应存放于干燥场所并使软轴软管呈直线状态，如放在现场保管，则须放置在限界之外，并用防雨苫布盖好。
四.安全事项
1.禁止室内使用发动机，燃油易燃，加油时须关闭发动机，加油时严禁吸烟，勿使燃油溢出。
2.上道作业前，根据工作内容和影响行车安全的程度，安排相应级别的人员担任施工负责人。
3.操作手必须由段培训合格方可上岗工作，严禁非操作手操作，操作手应严格执行三检制和定人定机制度，并严格遵守安全操作规程。
4.捣固机上道作业时，必须设置防护，未设好防护，严禁上道，施工负责人接到下道预告信号后，须在规定距离以外下道完毕，结束作业下道后的捣固机必须放置稳固，不准侵入限界。
5.严禁捣固机带病上道作业，发生故障时应立即撤至限界外检修，严禁在线路上检修。
6.区间和站内作业，均须按有关规定办理手续。
7.每天作业完毕后，应按规定进行维修保养。
8.遇到雨雪天气不影响作业情况下需采取防雨措施。
内燃软轴捣固机安全技术操作规程
内燃软轴捣固机安全技术操作规程内燃软轴捣固机是一种用于捣固地基的机械设备，它具有振动频率高、作用力大、效率高等特点，在地基处理工程中起着重要的作用。
然而，由于其机械设备的特殊性质，操作时存在一定的风险和安全隐患，因此，必须制定相应的操作规程，以确保操作人员的生命安全和设备的正常运行。
下面就是内燃软轴捣固机的安全技术操作规程。
一、操作前准备1. 操作人员必须熟悉内燃软轴捣固机的结构、性能和安全操作规程，必须具备相关的操作证书和技术培训。
2. 操作人员必须穿戴完整的工作服，戴好安全帽、安全鞋和防护手套。
3. 检查内燃软轴捣固机是否完好无损，各部位是否松动，电线是否破损。
4. 确保内燃软轴捣固机周围没有杂物和人员，工作区域必须符合安全要求。
二、操作过程1. 在启动前，操作人员必须确认内燃软轴捣固机所在的地面是否坚实平稳，确保其稳定性。
2. 启动内燃软轴捣固机之前，必须检查油箱内的燃油是否充足，润滑油是否足够。
3. 操作人员必须正确使用启动装置，严禁使用过大的力气或者敲击设备。
4. 操作人员必须保持站稳扶稳，双手牢牢握住软轴机柄，严禁使用单手或者其他方式操纵。
5. 当内燃软轴捣固机开始工作时，操作人员应保持警惕并注意观察工作情况，如有异常情况，应立即停机检修。
6. 在操作过程中，严禁将手、脚或工具伸入操作范围内，以免发生危险。
7. 当内燃软轴捣固机工作结束或者需要维修时，必须先停机，然后再进行相应操作。
三、设备维护1. 内燃软轴捣固机应定期进行维护保养，包括清洗和润滑等工作，确保设备的正常运行。
2. 维护过程中，必须断电并拔掉插头，防止发生电击事故。
3. 维护人员必须具备相关的技术知识和操作经验，以确保维护工作的质量和安全性。
4. 维护后，必须进行相应的试运行和检测工作，确认设备正常后方可投入使用。
四、安全注意事项1. 在操作内燃软轴捣固机前，操作人员必须熟悉各个操作部位的功能和使用方法，严禁不懂操作的人员独自操作。
内燃软轴高频捣固机技术参数
内燃软轴高频捣固机产品介绍内燃软轴高频捣固机是一种新型铁路养路机械，该机具适用于铁路线路道祚道床的捣固作业, 使用时可利用列出间隔作业，上下道中煤方便，安全可靠，对正线线路及道岔可进行全方位捣固作业。
具有捣固质量好、作业效率高、作业无死角等特点，是线路维修、新铺线、道昨清筛后道祚捣固及道岔捣固作业的必备理想机具。
内燃软轴高频捣固机技术参数汽油机型号：GX160空冷四冲程（S型）
7min
汽油机功率：5.5PS汽油机转速：23400
1
振动频率：150Hz量大激振力：4.2kNx2
振幅：1.25mm生产效率：单边200—260sh08根/组小时
总重:<82kgo。

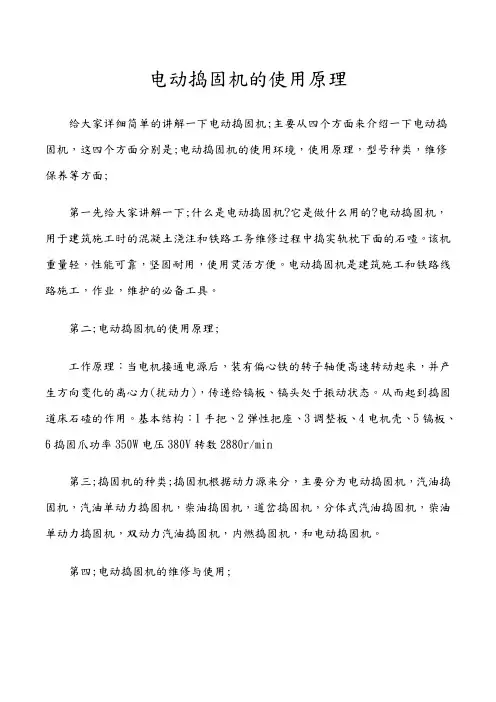

电动捣固机的使用原理
电动捣固机的使用原理给大家详细简单的讲解一下电动捣固机;主要从四个方面来介绍一下电动捣固机，这四个方面分别是;电动捣固机的使用环境，使用原理，型号种类，维修保养等方面;第一先给大家讲解一下;什么是电动捣固机?它是做什么用的?电动捣固机，用于建筑施工时的混凝土浇注和铁路工务维修过程中捣实轨枕下面的石喳。
该机重量轻，性能可靠，坚固耐用，使用灵活方便。
电动捣固机是建筑施工和铁路线路施工，作业，维护的必备工具。
第二;电动捣固机的使用原理;工作原理：当电机接通电源后，装有偏心铁的转子轴便高速转动起来，并产生方向变化的离心力(扰动力)，传递给镐板、镐头处于振动状态。
从而起到捣固道床石碴的作用。
基本结构：1手把、2弹性把座、3调整板、4电机壳、5镐板、6捣固爪功率350W电压380V转数2880r/min第三;捣固机的种类;捣固机根据动力源来分，主要分为电动捣固机，汽油捣固机，汽油单动力捣固机，柴油捣固机，道岔捣固机，分体式汽油捣固机，柴油单动力捣固机，双动力汽油捣固机，内燃捣固机，和电动捣固机。
第四;电动捣固机的维修与使用;1、检查捣固架及电镐的联接螺栓是否正常，电源插头、导线、插座联接是否良好。
2、接通电源后空运转一分钟观察是否正常。
正常后方可投入工作。
3、距轨枕边缘20-30mm下镐，镐板与轨枕面边线成45º角，在进行捣固时渐放大角到80º左右，不断抽镐使道碴进入轨枕底。
4、使用时导线不要拉紧，避免出现断线等现象。
不用时导线绕好，放入通风的库房保管，注意防潮，不得随意扔摔本机具。
5、本机严禁在潮湿空气和雨天作业。
6、在连续作业中，要每周检查绝缘电阻，保证绝缘电阻在大于7MΩ的情况下才可以上线作业。
7、作业时累计500h应对镐体和镐头进行重新组装，清理在捣镐作业时所产生的脏物。
相关铁路设备：钢轨钻孔机，钢轨打磨机，钢轨切割机，直轨器，起道器，铁路螺栓扳手，捣固机，轨缝调整器，钢轨方枕器等其它铁路设备，需要请致双兴铁路机械一五六四零六五三二七七。

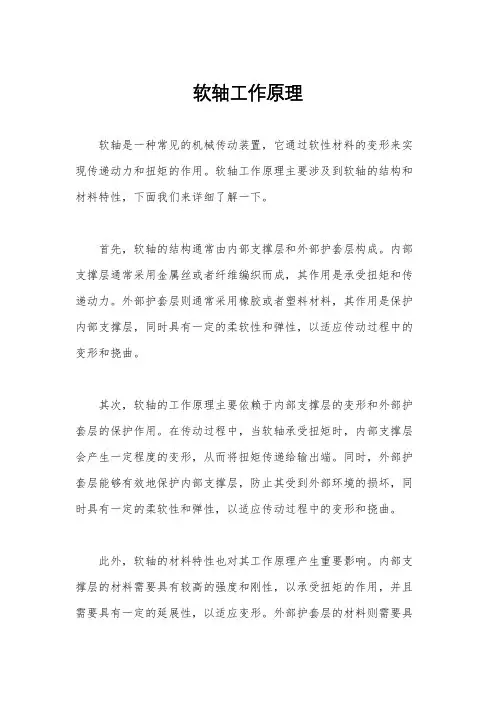

软轴工作原理
