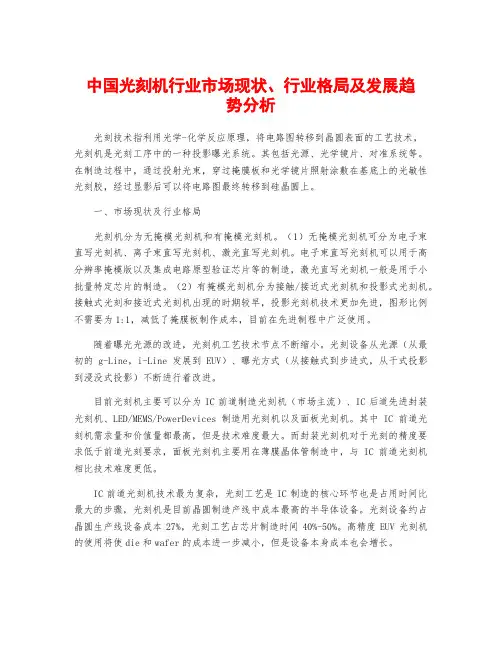

中国光刻机行业市场现状、行业格局及发展趋势分析

中国光刻机行业市场现状、行业格局及发展趋势分析光刻技术指利用光学-化学反应原理,将电路图转移到晶圆表面的工艺技术,光刻机是光刻工序中的一种投影曝光系统。
其包括光源、光学镜片、对准系统等。
在制造过程中,通过投射光束,穿过掩膜板和光学镜片照射涂敷在基底上的光敏性光刻胶,经过显影后可以将电路图最终转移到硅晶圆上。
一、市场现状及行业格局光刻机分为无掩模光刻机和有掩模光刻机。
(1)无掩模光刻机可分为电子束直写光刻机、离子束直写光刻机、激光直写光刻机。
电子束直写光刻机可以用于高分辨率掩模版以及集成电路原型验证芯片等的制造,激光直写光刻机一般是用于小批量特定芯片的制造。
(2)有掩模光刻机分为接触/接近式光刻机和投影式光刻机。
接触式光刻和接近式光刻机出现的时期较早,投影光刻机技术更加先进,图形比例不需要为1:1,减低了掩膜板制作成本,目前在先进制程中广泛使用。
随着曝光光源的改进,光刻机工艺技术节点不断缩小。
光刻设备从光源(从最初的g-Line,i-Line发展到EUV)、曝光方式(从接触式到步进式,从干式投影到浸没式投影)不断进行着改进。
目前光刻机主要可以分为IC前道制造光刻机(市场主流)、IC后道先进封装光刻机、LED/MEMS/PowerDevices制造用光刻机以及面板光刻机。
其中IC前道光刻机需求量和价值量都最高,但是技术难度最大。
而封装光刻机对于光刻的精度要求低于前道光刻要求,面板光刻机主要用在薄膜晶体管制造中,与IC前道光刻机相比技术难度更低。
IC前道光刻机技术最为复杂,光刻工艺是IC制造的核心环节也是占用时间比最大的步骤,光刻机是目前晶圆制造产线中成本最高的半导体设备。
光刻设备约占晶圆生产线设备成本27%,光刻工艺占芯片制造时间40%-50%。
高精度EUV光刻机的使用将使die和wafer的成本进一步减小,但是设备本身成本也会增长。
光刻设备量价齐升带动光刻设备市场不断增长。
一方面,随着芯片制程的不断升级,IC前道光刻机价格不断攀升。

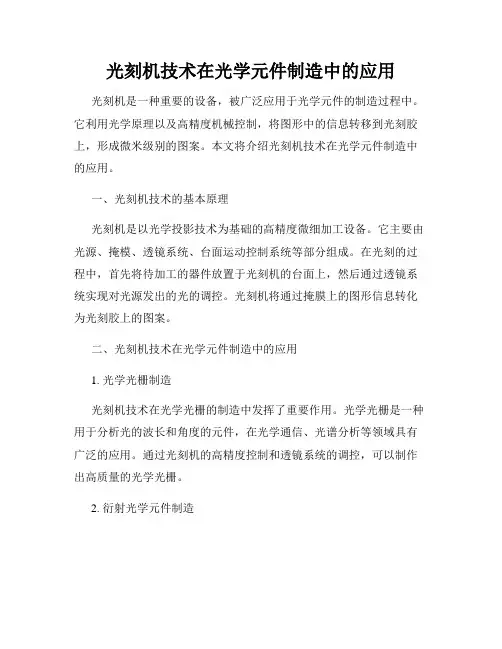

光刻机技术在光学元件制造中的应用

光刻机技术在光学元件制造中的应用光刻机是一种重要的设备,被广泛应用于光学元件的制造过程中。
它利用光学原理以及高精度机械控制,将图形中的信息转移到光刻胶上,形成微米级别的图案。
本文将介绍光刻机技术在光学元件制造中的应用。
一、光刻机技术的基本原理光刻机是以光学投影技术为基础的高精度微细加工设备。
它主要由光源、掩模、透镜系统、台面运动控制系统等部分组成。
在光刻的过程中,首先将待加工的器件放置于光刻机的台面上,然后通过透镜系统实现对光源发出的光的调控。
光刻机将通过掩膜上的图形信息转化为光刻胶上的图案。
二、光刻机技术在光学元件制造中的应用1. 光学光栅制造光刻机技术在光学光栅的制造中发挥了重要作用。
光学光栅是一种用于分析光的波长和角度的元件,在光学通信、光谱分析等领域具有广泛的应用。
通过光刻机的高精度控制和透镜系统的调控,可以制作出高质量的光学光栅。
2. 衍射光学元件制造衍射光学元件是利用波的干涉和衍射原理来实现特定波形变换的元件。
如衍射光栅、微透镜阵列等。
光刻机技术可以实现对复杂的衍射光学元件的加工,具有高度的精度和重复性。
3. 光电子器件制造光电子器件是一类能够将光信号转化为电信号或者将电信号转化为光信号的元件。
例如,光电二极管、光电倍增管等。
光刻机技术可以制造出光电子器件中的微细图案和电路结构,保证了器件的性能和可靠性。
4. 光学集成元件制造光学集成元件是将多个光电子器件封装在一个芯片上,实现光学信号的处理和传输。
光刻机技术可以制造出集成元件中的光学波导、耦合结构等,具有高度的精度和稳定性。
5. 光学器件表面加工光刻机技术在光学器件表面加工中也发挥重要作用。
通过控制光刻机的参数和运动控制系统,可以实现对光学元件表面的粗糙度控制、平整度调整等,提高元件的加工质量和性能。
三、光刻机技术的发展趋势随着科学技术的不断进步,光刻机技术也在不断发展。
未来的光刻机技术将更加注重提高加工的精度和效率。
同时,多层次、多波长的光刻技术也将逐渐成熟,以满足高性能光学元件的需求。
光刻机的发展趋势与前景展望

光刻机的发展趋势与前景展望随着半导体产业的快速发展,光刻技术作为半导体芯片制造的关键环节,其发展趋势和前景备受关注。
本文将探讨光刻机的发展趋势以及展望未来的前景。
一、光刻机技术的发展趋势1. 晶圆尺寸的增大:随着半导体行业对性能更高、功耗更低的芯片需求不断增加,晶圆的尺寸也在逐渐增大。
未来光刻机将面临更大尺寸晶圆的加工需求,需要实现更高的分辨率和更快的曝光速度。
2. 分辨率的提高:分辨率是衡量光刻机性能的重要指标,它决定了芯片制造中最小线宽的大小。
随着半导体工艺的不断进步,分辨率要求越来越高,光刻机需要不断提升分辨率,以满足芯片制造的需求。
3. 多层次曝光技术的应用:随着芯片设计复杂度的增加,单次曝光已经无法满足需求。
多层次曝光技术的应用可以提高曝光效率和成本效益,未来光刻机将更加智能化,实现多层次曝光的同时保持高质量。
4. 光刻胶的研发创新:光刻胶作为光刻技术的核心材料,其性能直接影响到芯片制造的质量和效率。
未来光刻胶的研发将注重提高释放性能、抗辐照性能以及光刻胶的可持续性,以满足更加苛刻的制造要求。
二、光刻机的前景展望1. 5G和物联网的推动:5G和物联网的快速发展将带动对芯片产能的需求增加。
光刻机作为芯片制造的必要设备,将受益于5G和物联网的快速推动,有望在市场上实现更广泛的应用。
2. 智能化和自动化的发展:随着人工智能和自动化技术的应用,光刻机制造将实现更高的智能化程度。
智能化和自动化的发展将提高生产效率,减少资源浪费,提高芯片制造的质量和稳定性。
3. 光刻机制造技术的创新:光刻机制造技术将不断创新,为芯片制造带来更多的机会和挑战。
例如,液态镜片技术、大数据分析和机器学习等技术的应用将提高光刻机的性能和稳定性,在未来的发展中具有巨大的潜力。
4. 绿色环保的需求:随着全球对环境保护和绿色能源的关注度增加,光刻机的绿色环保要求也会不断提高。
未来光刻机将更加注重节能减排,采用更环保的材料和技术,以适应可持续发展的要求。
光刻的工作原理

光刻的工作原理光刻技术是一种用于制造集成电路的重要工艺,其工作原理是利用光的作用将图案投射到硅片上,形成微小的电路结构。
本文将从光刻的原理、设备和应用等方面进行详细介绍。
一、光刻的原理光刻技术是利用光的干涉、衍射和透射等特性实现的。
首先,需要将待制作的电路图案转化为光学遮罩,通常使用光刻胶涂覆在硅片上,然后通过光刻机将光学遮罩上的图案投射到光刻胶上。
光刻胶在光的照射下会发生化学反应,形成光刻胶图案。
接下来,通过将光刻胶暴露在特定的化学溶液中,去除未曝光的光刻胶,得到所需的光刻胶图案。
最后,通过将硅片进行化学腐蚀或沉积等工艺步骤,形成微小的电路结构。
二、光刻的设备光刻机是光刻技术中最关键的设备之一。
光刻机主要由光源、光学系统、对准系统和运动控制系统等部分组成。
光源是产生紫外光的装置,通常使用汞灯或氙灯等。
光学系统由透镜、反射镜和光刻胶图案的投射系统等组成,用于将光学遮罩上的图案投射到光刻胶上。
对准系统是用于确保光刻胶图案和硅片之间的对准精度,通常采用显微镜和自动对准算法等。
运动控制系统是用于控制硅片在光刻机中的移动和旋转等。
三、光刻的应用光刻技术在集成电路制造中有着广泛的应用。
首先,光刻技术是制造集成电路中最关键的工艺之一,可以实现微米甚至纳米级别的电路结构。
其次,光刻技术还可以制作光学元件,如光纤、激光器等。
此外,光刻技术还被应用于平面显示器、传感器、光学存储器等领域。
四、光刻技术的发展趋势随着集成电路制造工艺的不断发展,光刻技术也在不断进步和改进。
首先,光刻机的分辨率越来越高,可以实现更小尺寸的电路结构。
其次,光刻胶的性能也在不断提高,可以实现更高的对比度和较低的残留污染。
此外,光刻技术还在朝着多层光刻、次波长光刻和非接触式光刻等方向发展。
光刻技术是一种利用光的特性制造微小电路结构的重要工艺。
光刻技术的原理是利用光的干涉、衍射和透射等特性实现的,通过光刻机将光学遮罩上的图案投射到光刻胶上,最终形成所需的电路结构。
纳米级光刻机原理解析

纳米级光刻机原理解析纳米级光刻机是一种先进的微影技术工具,其原理基于光学投影和照相技术。
本文将对纳米级光刻机的原理进行解析。
一、纳米级光刻机的概述纳米级光刻机是一种用于制造纳米级尺寸芯片和纳米器件的重要工具。
它在半导体制造、集成电路、光电子、纳米科技等领域发挥着重要作用。
二、光刻技术的基本原理光刻技术是一种利用一束紫外光通过掩膜投射图案到硅片上的微影技术。
其基本原理是利用紫外光的波长远小于可见光的特点,通过透镜将掩膜上的图案投射到硅片上。
三、纳米级光刻机的组成部分1.光源系统:纳米级光刻机使用紫外光源,通常选择波长短于400纳米的激光。
2.光刻胶系统:利用光敏胶薄膜作为照相介质,并通过光照形成图案。
3.掩膜系统:掩膜系统包括掩膜版、掩膜架、自动对位系统等,用于制作投影到硅片上的精密图案。
4.投影光学系统:投影光学系统将掩膜上的图案缩小、投射到硅片上,主要由透镜和衍射光栅组成。
5.硅片台系统:硅片台系统用于保持并控制硅片的位置和运动,确保精确的图案投射。
四、纳米级光刻机的工作流程纳米级光刻机的工作原理可分为以下几个步骤:1.底片准备:将硅片进行清洗、去除表面杂质和光刻胶的残留物,以确保图案的质量。
2.涂胶:将光刻胶均匀涂覆在硅片表面,使其形成一层薄膜。
3.软烤:将涂有光刻胶的硅片进行软烤,使其变得更加均匀,并去除气泡和溶剂。
4.曝光:将掩膜与硅片放置在光刻机的投影光学系统中,利用紫外光对光刻胶进行曝光。
5.显影:将曝光后的硅片进行显影,利用化学物质将未曝光的光刻胶去除,形成所需的图案。
6.固化:通过热处理或紫外光照射,使光刻胶固化,保持图案的稳定性和耐久性。
7.测量检查:对制作完成的硅片进行测量和检查,确保图案的精确性和质量。
五、纳米级光刻机的应用纳米级光刻机广泛应用于半导体工业、光电子技术、纳米科技等领域。
它可以制造高密度、高可靠性的集成电路,促进电子设备的微型化和高速化。
同时,在光电子技术中,纳米级光刻机也可以制作出各种微细结构和光学器件。
光刻机技术的突破与应用前景

光刻机技术的突破与应用前景随着科技的迅猛发展,光刻机技术作为现代集成电路制造中不可或缺的核心工艺之一,扮演着重要的角色。
它的突破和应用前景备受关注。
本文将从光刻机技术的基本原理、近年来的突破及其应用前景等方面展开论述。
一、光刻机技术的基本原理光刻机技术是一种使用光源投射特定图案到光敏材料上的技术。
它的基本原理包括图案设计、掩膜制备、曝光和后期处理等环节。
图案设计是光刻机技术的首要步骤。
在电子设计自动化(EDA)软件的辅助下,工程师可以根据产品要求设计出高精度的芯片图案。
掩膜制备是光刻机技术的关键步骤之一。
通过使用电子束曝光或激光直写技术,将设计好的图案转移到掩膜上,形成光刻版。
这一步骤要求高精度、高分辨率,决定了后续曝光的质量。
曝光是光刻机技术的核心环节。
通过将掩膜上的图案通过光刻机投射到光敏材料上,在光敏材料中形成所需的图案结构。
曝光过程中,光源的选择、掩膜与光敏材料的距离、曝光时间等参数都会影响图案的质量。
后期处理是光刻机技术的最后一步。
它包括清洗、去胶、涂覆等过程,用于去除未曝光的光敏材料和光刻胶,以及保护和修复曝光后的结构。
二、光刻机技术的突破近年来,光刻机技术在分辨率、精度和速度等方面取得了突破性进展。
首先是分辨率的提升。
传统的紫外光刻技术已经接近其分辨极限,导致制程难度增加。
为此,研究人员引入了极紫外光刻(EUV)技术。
EUV技术以13.5纳米波长的极紫外光进行曝光,相比传统紫外光,其分辨率得到了显著提高。
其次是精度的提高。
新一代的光刻机设备采用了更为精密的光学系统和高稳定性的机械结构,可以实现亚纳米级别的平面度和形状精度,大大提升了芯片制造的精度要求。
最后是速度的提升。
光刻机设备的生产效率也得到了显著提高。
光源功率的提升和曝光光斑的尺寸控制等技术改进,使得曝光速度大幅增加。
这不仅提升了生产效率,也降低了芯片制造成本。
三、光刻机技术的应用前景光刻机技术在集成电路制造、平板显示、光学器件等领域具有广泛的应用前景。
光刻机技术的新趋势与挑战

光刻机技术的新趋势与挑战光刻机技术作为半导体制造过程中的关键环节,在现代电子产业中起着举足轻重的作用。
随着科技的发展和市场需求的变化,光刻机技术也在不断地进化和创新,遇到了新的趋势和挑战。
本文将探讨光刻机技术的新趋势以及面临的挑战,并分析其对半导体行业和相关产业的影响。
一、光刻机技术的新趋势1.超分辨率光刻随着半导体器件尺寸的不断缩小,传统的光刻技术已经无法满足要求。
因此,超分辨率光刻成为了行业的新趋势。
通过引入新的光刻胶、改进光源和光刻机结构,超分辨率技术能够有效地提高器件图形的分辨率,使得更小尺寸的器件得以实现。
2.多层次光刻为了满足多层次器件的要求,多层次光刻技术逐渐兴起。
多层次光刻技术通过多次光刻和对准过程,可以在同一晶片上制造出不同层次的器件。
这不仅提高了器件的集成度和性能,还减少了制造成本和周期。
3.纳米光刻技术随着纳米尺度器件的需求日益增加,纳米光刻技术迅速发展起来。
纳米光刻技术通过利用纳米级的光刻胶和纳米线路,实现了更高的分辨率和更小尺寸的器件制造。
纳米光刻技术对于存储器件、集成电路和纳米电子器件的发展具有重要意义。
二、光刻机技术面临的挑战1.分辨率限制尽管超分辨率技术的出现提高了分辨率,但仍面临分辨率限制的挑战。
随着器件尺寸的继续缩小,光刻胶和光学系统对分辨率的要求越来越高,这对光刻机的精度和稳定性提出了更高的要求。
2.制造复杂化多层次光刻技术的应用使得制造过程变得更加复杂。
多次对准以及多次曝光增加了制造工艺的难度和风险。
此外,多层次光刻也带来了光刻机性能的挑战,需要更高的对准精度和更长的曝光时间。
3.新材料和新工艺随着新材料和新工艺的不断涌现,光刻机技术也需要相应的适应和改进。
新材料的光学性质和光刻胶的适应性是关键问题。
此外,新工艺所需的更高温度和更高功率也对光刻机的设计和稳定性提出了更高的要求。
三、光刻机技术对半导体行业的影响光刻机技术的发展对于半导体行业将产生深远的影响。
光刻机技术进展及未来发展方向

随着信息技术的迅猛发展和半导体产业的不断壮大,光刻机技术作为半导体制造工艺中极为重要的一环,也在不断进行创新与突破,实现了长足的发展。本文将对光刻机技术的进展进行探究,并展望其未来的发展方向。
一、光刻机技术的进展
1.微影技术的应用
光刻机技术作为微影技术的核心,能够在光敏胶片或光刻胶层上进行光照、显影、蚀刻等工序,使图案投射到硅片上,实现了微小化的电子元件和线路的制造。随着相干光刻技术、准直光刻技术等的应用,半导体芯片的制作精度和复杂度得以提升。
二、光刻机技术的未来发展方向
1.极紫外光刻技术(EUV技术)
极紫外光刻技术采用13.5nm波长的极紫外光进行曝光,制程尺寸进一步缩小,是当前光刻技术的研究热点。然而,由于光源、光刻胶和掩膜等相关技术仍处于发展阶段,EUV技术在商业化应用方面仍面临一定的挑战。未来,随着技术突破和商业化成本的降低,EUV技术有望成为下一代光刻技术的主流。
2.光刻机设备的集成与智能化
随着芯片制程的不断革新,光刻机设备将继续向着集成化和智能化方向发展。光刻机设备将逐渐实现多工艺模块集成,提高生产效率和设备利用率。同时,光刻机设备还将加强机器学习和人工智能技术的应用,通过数据分析和优化算法,提高设备的自动化程度和制程控制精度。
3.新材料与新工艺的应用
随着新材料的不断涌现,比如二维材料、有机半导体材料等,光刻机技术也需要与之相适应,探索新的制备工艺和工艺参数。未来,光刻机技术将与新材料和新工艺相结合,为电子器件带来更多的创新和突破。
2.紫外光刻技术的突破
紫外光刻技术采用了更短波长的光线,使得线宽更加精细,解决了传统光刻机技术面临的线宽限制难题。采用193nm波长的氟化氖激光器,使得制程尺寸进一步缩小,为微电子产业的发展提供了重要的支撑。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
光刻机的技术原理和发展趋势王平0930*******摘要:本文首先简要介绍了光刻技术的基本原理。
现代科技瞬息万变,传统的光刻技术已经无法满足集成电路生产的要求。
本文又介绍了提高光刻机性能的关键技术和下一代光刻技术的研究进展情况。
关键字:光刻;原理;提高性能;浸没式光刻;下一代光刻引言:光刻工艺直接决定了大规模集成电路的特征尺寸,是大规模集成电路制造的关键工艺。
作为光刻工艺中最重要设备之一,光刻机一次次革命性的突破,使大模集成电路制造技术飞速向前发展。
因此,了解光刻技术的基本原理,了解提高光刻机性能的关键技术以及了解下一代光刻技术的发展情况是十分重要的。
本文就以上几点进行了简要的介绍。
光刻技术的基本原理:光刻工艺通过曝光的方法将掩模上的图形转移到涂覆于硅片表面的光刻胶上,然后通过显影、刻蚀等工艺将图形转移到硅片上。
1、涂胶要制备光刻图形,首先就得在芯片表面制备一层均匀的光刻胶。
截止至2000年5月23日,已经申请的涂胶方面的美国专利就达118项。
在涂胶之前,对芯片表面进行清洗和干燥是必不可少的。
目前涂胶的主要方法有:甩胶、喷胶和气相沉积,但应用最广泛的还是甩胶。
甩胶是利用芯片的高速旋转,将多余的胶甩出去,而在芯片上留下一层均匀的胶层,通常这种方法可以获得优于+2%的均匀性(边缘除外)。
胶层的厚度由下式决定:式中:F T为胶层厚度,ω为角速度,η为平衡时的粘度,ρ为胶的密度,t为时间。
由该式可见,胶层厚度和转速、时间、胶的特性都有关系,此外旋转时产生的气流也会有一定的影响。
甩胶的主要缺陷有:气泡、彗星(胶层上存在的一些颗粒)、条纹、边缘效应等,其中边缘效应对于小片和不规则片尤为明显。
2、紫外光刻目前占光刻技术主导地位的仍然是紫外光刻。
按波长可分为紫外、深紫外和极紫外光刻。
按曝光方式可分为接触/接近式光刻和投影式光刻。
接触/接近式光刻通常采用汞灯产生的365~436nm的紫外波段,而投影式光刻通常采用准分子激光器产生的深紫外(248nm)和极紫外光(193nm和157nm)。
2.1 接触/接近式光刻接触/接近式光刻是发展最早,也是最常见的曝光方式。
它采用1:1方式复印掩膜版上的图形,这类光刻机结构简单,价格便宜,发展也较成熟,缺点是分辨率不高,通常最高可达1um左右。
此外由于掩膜版直接和光刻胶接触,会造成掩膜版的沾污。
接触% 接近式光刻机的分辨率由下式决定:式中:λ为曝光的波长,F T为光刻胶的厚度,G为曝光时的接近距离。
目前常用的光源为汞% 氙灯所产生的紫外光,常用的三个波段为436nm(g线)、405nm(h线)和365nm(i线)。
由下图可看出这三个波段的强度最高,且紫外光成本低,比较容易获得,是接触/接近式光刻的主要光源。
图2.2投影式光刻投影式光刻机在现代光刻中占主要地位,据调查显示,投影式光刻机约占整个光刻设备市场份额的70%以上。
其主要优点是分辨率高,不沾污掩膜版,重复性好,但结构复杂,价格昂贵。
投影式光刻机又分为扫描式和步进式,扫描式采用1:1光学镜头,由于扫描投影分辨率不高,约1um左右,加之1*掩膜制备困难,因此80年代中期后就逐步被步进投影光刻机所取代。
步进投影光刻机采用缩小投影镜头,一般有4:1.5,1.10:1等。
3、粒子束光刻由于光学光刻受分辨率限制,要得到分辨率更高的图形只能求助于粒子束光刻,因此有人预言21世纪将是粒子束光刻的世纪。
常见的粒子束光刻主要有X射线、电子束和离子束光刻。
3.1 X射线光刻X射线光刻技术是目前国外研究比较热门的一种粒子束光刻技术,同光学曝光相比,X射线有着更短的波长,因此有可能获得分辨率更高的图形,目前被认为是100nm线条以下半导体器件制造的主要工具。
它具有以下优点:(1)景深容易控制;(2)视场大(可达50mm*50mm);(3): 射线对光刻工艺中的尘埃不敏感,因此成品率较高。
由于X射线的波长很短(通常为0.1~30nm),曝光时的衍射和散射几乎可以忽略不计,因此可得到较高分辨率的图形。
X射线穿透力很强,目前多数的光学系统不能对它进行反射或折射,因此多采用接近式曝光。
3.2电子束光刻电子束曝光技术是迄今为止分辨率最高的一种曝光手段。
电子束光刻的优点是(1)分辨率高;(2)不需要掩膜;(3)不受像场尺寸限制;(4)真空内曝光,无污染;(5)由计算机控制,自动化程度高。
目前已研制出多种电子束纳米曝光技术,如扫描透射电子显微镜(STEM)、扫描隧道显微镜(STM)、圆形束、成形束、投影曝光、微电子光柱等。
其中STM的空间分辨率最高,横向可达0.1nm,纵向优于0.01nm,但由于电子束入射光刻胶和衬底后会产生散射,因而限制了实际的分辨率(即邻近效应)。
目前电子束曝光技术中的主导加工技术为圆形电子束和成形电子束曝光,成形电子束目前最小分辨率一般大于100nm,圆形电子束的最高分辨率可达几个纳米。
电子束光刻采用直接写的技术,在掩膜版的制备过程中占主要地位。
但也正是因为电子束采用直接写的技术,因此曝光的速度很慢,不实用于大硅片的生产,此外电子束轰击衬底也会产生缺陷。
3.3离子束光刻离子束光刻和电子束光刻较类似,也是采用直接写的技术,由于离子的质量比电子重得多,因此只在很窄的范围内产生很慢的二次电子,邻近效应可以忽略,可以得到更高分辨率的图形(可达20nm)。
同样能量下,光刻胶对离子的灵敏度也要比电子高数百倍,因此比电子束更实用于作光刻工具。
但离子束也有一些缺点,如不能聚焦得像电子束一样细,此外,由于质量较重,使得曝光深度有限,一般不超过0.5um。
离子束光刻目前主要应用于版的修复,光学掩膜在制作过程中难免会产生一些缺陷,特别是现在的线条越来越细,这些缺陷就更是不可避免。
利用聚焦离子束的溅射功能可将版上多余的铬斑去掉,也可在离子束扫描过程中,通入一定的化学气体,将碳或钨沉积在版上,修补版上不必要的透光斑,提高版的成品率。
此外离子束光刻引入的离子注入效应又带来一些新的未知因数,离子束光刻目前还处于研究当中。
4、光刻胶光刻胶呈现多面化发展的趋势,以适应不同应用的需要,如常规的UV光刻胶、深紫外光刻胶、X射线光刻胶、电子束光刻胶及用于深度光刻的光刻胶等。
但有一个共同的趋势就是分辨率和灵敏度越来越高。
光刻胶分为正胶和负胶,一般认为负胶的分辨率较差,但现在有一些负胶采用碱性显影液也可复印出与正胶有相似精度的亚微米图形而不产生胶的膨胀。
而通常正胶比负胶的灵敏度低,所需的曝光量是负胶的若干倍。
预计光刻胶的灵敏度极限约为10uJ/cm2,极限分辨率可达10nm。
光刻胶的发展趋势主要是提高分辨率、灵敏度和抗蚀性能。
现在新的光刻工具提供的辐照密度都比传统的光刻工具低,因此对胶的灵敏度提出了更高的要求,化学放大光刻胶系统可能是解决该问题的关键。
此外一些新的技术如图形反转、多层胶技术、表面硅烷化技术、干法显影技术等也在研究之中。
光刻机的技术改进与发展趋势:随着时代的进步,集成电路科技的进步与发展,对光刻工艺的精度提出了更高的要求。
传统的光刻工艺难以满足如此的精度要求。
光刻机性能的提高势在必行。
1、提高光刻机性能的关键技术光刻机将图形从掩模上复制到硅片上的若干参数决定了其主要性能。
目前行业内被普遍接受的光刻机三大性能参数是光刻分辨率、套刻精度和产率。
近年来,提高光刻机性能的新技术不断涌现,光刻分辨率和套刻精度的提高推动光刻技术步入更小的节点,产率的提高为集成电路制造厂商带来更高的经济利益。
下面主要讨论提高光刻机性能的4种国际主流技术。
1.1双工件台技术随着特征尺寸的减小且投影物镜数值孔径的增大,光刻面临焦深不断减小的挑战。
为了满足越来越苛刻的成像质量要求,对光刻机的调焦调平和对准精度将提出更高的要求。
与此同时,集成电路制造厂商希望光刻机的产率不断提高。
然而,调焦调平和对准精度的提高是以花费更多的测量时间为代价的。
在单工件台系统中,硅片的上片、对准、调焦调平、曝光、下片是依次进行的,增加测量时间必然会降低光刻产率。
为此,人们提出了双工件台技术,一个工件台上的硅片进行曝光的同时,另一个工件台上的硅片可以进行上片、对准、调焦调平、下片等操作。
两个工件台分别处于测量位置和曝光位置,同时独立工作,每个硅片在一个工件台上完成所有的操作。
当两个工件台上的硅片分别完成了测量和曝光,将两个工件台交换位置和任务。
1.2偏振照明技术分析大数值孔径光刻系统的成像质量问题时,照明光的偏振态不可忽视。
离轴照明方式结合偏振光照明设置可以对各种不同的图形实现高对比度成像。
在数值孔径大于0.8的光刻机中,应该使用成像对比度较高的偏振光照。
另外,使用偏振光照明可以获得更好的光刻工艺窗口和更低的掩模误差增强因子。
当使用偏振光照明时,光刻机的照明系统中存在诸多机制如光学材料的本征双折射及应力双折射、光学薄膜的偏振特性等影响着光的偏振态。
为了保持成像光束较高的偏振度,需要整个照明系统进行偏振控制。
1.3大数值孔径投影物镜投影物镜是光刻机中最昂贵最复杂的部件之一,提高光刻机分辨率的关键是增大投影物镜的数值孔径。
随着光刻分辨率和套刻精度的提高,投影物镜的像差和杂散光对成像质量的影响越来越突出。
浸没式物镜的轴向像差,如球差和场曲较干式物镜增大了n倍(n为浸没液体的折射率)。
在引入偏振光照明后,投影物镜的偏振控制性能变得更加重要。
在数值孔径不断增大的情况,如何保持视场大小及偏振控制性的能,并严格控制像差和杂散光,是设计投影物镜面临的难题。
传统光刻机的投影物镜多采用全折射式设计方案,即物镜全部由旋转对准装校的透射光学元件组成。
其优点是结构相对简单,易于加工与装校,局部杂散光较少。
然而,大数值孔径全折射式物镜的设计非常困难。
为了校正场曲,必须使用大尺寸的正透镜和小尺寸的负透镜以满足佩茨瓦尔条件,即投影物镜各光学表面的佩茨瓦尔数为零。
透镜尺寸的增加将消耗更多的透镜材料,大大提高物镜的成本;而小尺寸的负透镜使控制像差困难重重。
为了实现更大的数值孔径,近年来设计者普遍采用折反式设计方案。
折反式投影物镜由透镜和反射镜组成。
反射镜的佩茨瓦尔数为负,不再依靠增加正透镜的尺寸来满足佩茨瓦尔条件,使投影物镜在一定尺寸范围内获得更大的数值孔径成为可能。
折反式投影物镜主要有多轴和单轴两种设计方案。
1.4浸没式光刻技术浸没式光刻技术是近年来提出的延伸193nm光刻的关键技术。
浸没式光刻技术需要在投影物镜最后一个透镜的下表面与硅片上的光刻胶之间充满高折射率的液体(一般为水)。
根据瑞利判据,浸没式光刻机的分辨率R和焦深DOF由以下两式定义:其中,k1,k2为工艺因子,n为浸没液体的折射率,θ为光线最大入射角,λeff=λ/n为有效曝光波长,NA为数值孔径。
可以看出,浸没式光刻的分辨率较传统光刻缩小至l/n,相当于有效曝光波长缩小至1/n;相对于传统光刻技术,在0相同的情况下,引入浸没光刻技术可以使焦深增大n倍。
