10KV电缆中间接头制作流程
10kV电缆中间接头制作工艺标准
10kV电缆中间接头制作工艺标准

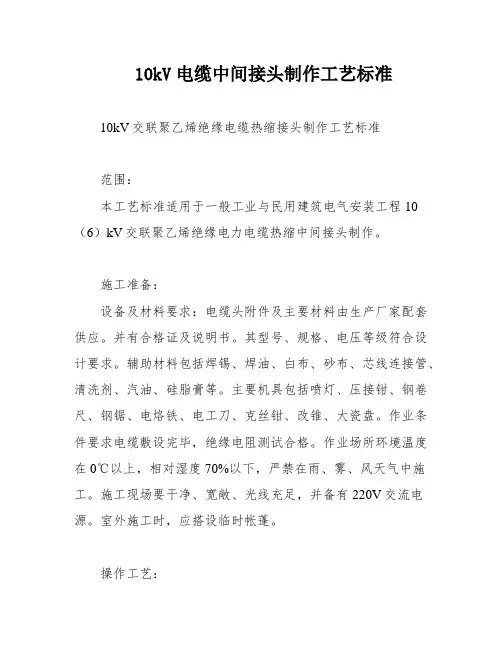

10kV交联聚乙烯绝缘电缆热缩接头制作工艺标准
范围：
本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电力电缆热缩中间接头制作。
施工准备：
设备及材料要求：电缆头附件及主要材料由生产厂家配套供应。
并有合格证及说明书。
其型号、规格、电压等级符合设计要求。
辅助材料包括焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。
主要机具包括喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。
作业条件要求电缆敷设完毕，绝缘电阻测试合格。
作业场所环境温度在0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。
施工现场要干净、宽敞、光线充足，并备有220V交流电源。
室外施工时，应搭设临时帐蓬。
操作工艺：
工艺流程包括设备点件检查、剥除电缆护层、剥除铜屏蔽及半导导电层、固定应力管、压接连接管、包绕半导带及填充胶、固定绝缘管、安装屏蔽网及地线、固定护套、送电运行验收。
设备点件检查时需要开箱检查实物是否符合装箱单上的数量，外观有无异常现象。
剥除电缆护层时需要将电缆留适当余度后放平，在待连接的两根电缆端部的两米处内分别调直、擦干净、重叠200mm，在中间作中心标线，作为接头中心。
剥除屏蔽层及半导电层时需要自中心点向两端芯线各量300mm 剥除屏蔽层，从屏蔽层断口各量取20mm半导电层，其余剥除。
彻底清除绝缘体表面的半导质。
10KV高压电缆中间接头制作详细过程教程文件
特写，该填充物虽粘但韧度很好， 比防爆胶泥还要软；
使用black filler tape在图中四个位置 进行包缠；
在图中位置使用black bitumen cloth tape包缠，并 在电缆连接头最大直径处涂抹润滑脂；
此处省略两步骤图片： 1.接上图，将开始就套入的1根joint sleeve移
10KV高压电缆中间接头制 作详细过程
切除钢丝铠装后，将armour support ring放在铠装 和内护套之间（图中armour clamp此时仅为切除铠
装方便而用）；
控制stress control tubing距芯线绝 缘层末端5毫米；
芯线连接
套入红色的绝缘热缩管（注意两端包缠红色密封胶），按相序连接各芯 线后，在连接管上包缠stress control mastic，填充连接区域并延伸至
stress control tubing，搭接长度不超过5毫米；
特写，注意包缠后的直径只能超过 芯线或连接管直径少许；
进程1/2处全景，两端包缠两层红色 的密封胶带
将core separator profile放入三相芯 线之间，下方为black filler profile；
将black filler profile填充入芯线之间的空 隙，使连接头在直径上变得平滑；
在armour clamps上包缠black mastic sealant，避免任何尖锐边角；
使用热风枪对outer joint sealing sleeve进行加热；源自进程百分百，竣工电缆头全景
示意图
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！ 谢谢!
至连接头进行热缩；
2.使用screening mesh包缠电缆连接头；

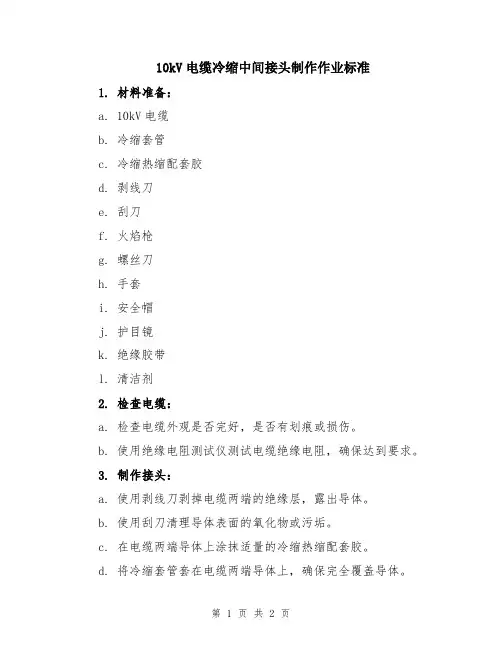

10kV电缆冷缩中间接头制作作业标准
10kV电缆冷缩中间接头制作作业标准
1. 材料准备：
a. 10kV电缆
b. 冷缩套管
c. 冷缩热缩配套胶
d. 剥线刀
e. 刮刀
f. 火焰枪
g. 螺丝刀
h. 手套
i. 安全帽
j. 护目镜
k. 绝缘胶带
l. 清洁剂
2. 检查电缆：
a. 检查电缆外观是否完好，是否有划痕或损伤。
b. 使用绝缘电阻测试仪测试电缆绝缘电阻，确保达到要求。
3. 制作接头：
a. 使用剥线刀剥掉电缆两端的绝缘层，露出导体。
b. 使用刮刀清理导体表面的氧化物或污垢。
c. 在电缆两端导体上涂抹适量的冷缩热缩配套胶。
d. 将冷缩套管套在电缆两端导体上，确保完全覆盖导体。
e. 使用火焰枪对冷缩套管进行加热，直到套管完全收缩，与电缆绝缘层紧密贴合。
f. 使用绝缘胶带将接头处绝缘。
4. 整理接头：
a. 用清洁剂清洗接头和周围区域，去除灰尘和油污。
b. 使用螺丝刀检查接头上的螺丝是否牢固，如有松动或缺损应进行修复或更换。
5. 检测接头：
a. 使用高压测试仪对接头进行高压测试，确保接头的绝缘性能符合要求。
6. 记录和报告：
a. 记录接头的制作人员、制作日期和测试结果。
b. 提供接头制作报告给相关部门和客户。
以上为10kV电缆冷缩中间接头制作作业标准的基本步骤，具体操作时应严格按照相关安全规范执行，以确保工作的质量和安全。
10kv电力电缆熔接中间头技术参数
10kv电力电缆熔接中间头技术参数
摘要：
1.10kv电力电缆熔接中间头技术参数简介
2.10kv电力电缆熔接中间头的制作流程
3.10kv电力电缆熔接中间头的技术要求
4.10kv电力电缆熔接中间头的应用范围
5.10kv电力电缆熔接中间头的优势和注意事项
正文：
10kv电力电缆熔接中间头技术参数是在电力电缆的安装和维护过程中，对电缆接头进行熔接处理的技术要求。
这种技术可以有效地提高电缆接头的可靠性和稳定性，防止电缆在使用过程中出现故障，提高电力系统的运行效率。
制作10kv电力电缆熔接中间头的流程主要包括以下几个步骤：首先，需要对电缆接头进行清洗和处理，保证接头的表面干净无污物。
然后，通过熔接设备将电缆接头进行熔接，形成一个牢固的接头。
最后，对熔接后的接头进行检测，确保接头符合技术要求。
10kv电力电缆熔接中间头的技术要求主要包括：接头的熔接质量和熔接强度必须符合相关标准要求；接头的防水性能和耐腐蚀性能必须良好；接头的外观质量和尺寸必须符合规定。
10kv电力电缆熔接中间头的应用范围非常广泛，主要用于电力系统的输电线路、配电线路和变电站等场所。
它可以用于新电缆的安装，也可以用于旧电缆的维护和修复。
10kv电力电缆熔接中间头具有很多优势，比如：它可以提高电缆接头的可靠性和稳定性，防止电缆在使用过程中出现故障；它可以提高电力系统的运行效率，降低维护成本；它可以延长电缆的使用寿命，减少电缆的更换次数。
10KV电缆中间接头制作步骤
10KV电缆中间接头作业指导书制作流程★中间接头制作前注意事项：1.中间接头制作之前必须先用绝缘电阻表对两边电缆进行绝缘测试，以确保制作电缆中间接头的电缆完好，绝缘正常2.制作电缆中间接头之前要效验相位，确保接头完成后相位正确。
3.中间接头两端电缆要有富裕的余量，确保中间接头制作完成后不承受两边拉力.4.每种电缆中间接头附件要求不同技术要求也不同，开工前要仔细阅读电缆附件的说明书，以及各种技术要求，严格按照附件的要求对电缆每层的余量长度，应力锥要求，热缩管长度（冷缩管）进行制作中间接头制作过程1,切割电缆。
将待接头的两段电缆自断口处交叠,交叠长度为200〜300mm;量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断。
2，芯线处理将套件中外护套，内护套，绝缘层，应力管等所有热缩管分别套入两段电缆，然后处理线芯。
3，铅笔头特写（有特殊要求的可以不做铅笔头）铅笔头处理用来分散电场分布应力。
4，清洁半导层用附带的清洗剂清洁芯线（注意整个过程操作者要保持手的干净）5，包缠应力疏散胶并套入应力控制管（图中黑色短管）t6，烘烤应力控制管右侧为烘好的应力管7，在长端尾部套入屏蔽铜网。
8,在长端依次套入绝缘材料，短端套入内半导电管;在长端按图所示，依次套入（1,内层红色内绝缘管）、（2,中间红色外绝缘管）、（3,外层黑色外半导电管）；在短端套入黑色内半导电管9，压接芯线; 注意压接质量10,打磨压接头（打磨为了消除尖端放电）11,在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。
在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘大小一致；在铅笔头上用红色应力胶填充，将铅笔头填瞒。
12，烘烤内半导电管;将短端已经套入的黑色内半导电管移至接头上烘烤收缩用配套清洁剂清洁整个芯线的绝缘层（白）和半导电管（黑）及应力管（黑）13，烘烤内绝缘;将套入长端最内层的红色内绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。
10KV电缆中间接头制作
10KV电缆中间接头制作在电力传输和分配过程中，电缆是一个重要的组成部分。
对于电缆的连接和维护，中间接头是不可或缺的组成部分。
本文将介绍如何制作10KV电缆的中间接头。
材料准备•电缆：需要与10KV电缆相同类型的电缆•接头套管：接头套管长度应与悬空长度相等•装压套：套管压缩后所需•绞线：连接电缆的绞线需要与电缆相同材料和截面积•绝缘套管：用于覆盖绞线•接地线：长度应适合实际要求，电阻应符合要求制作步骤1.确定需要连接的电缆长度和连接方式，将连接准备好。
2.根据电缆直径选择相应的接头套管和装压套。
3.在接头套管内底部壁上钻一个适当大小的孔，用于接地线的穿透。
4.接通电缆端部的绞线，按照绞线的截面积和连接方式绞线。
5.绞线完成后，用绞线的截面积覆盖绝缘套管，并用绝缘胶带把绝缘套管包覆，以提高绝缘强度并加强整个接头的保护。
6.取下电缆绝缘层并根据实际需要清洗电缆。
7.将接地线穿过接头套管内底部的孔，与电缆接合，用绞线和绝缘套管把其覆盖。
8.将装压套嵌入接头套管中，将绞线连接部分移到套管内，并用装压套组装。
9.接地线焊接到接头套管壁上。
10.检查接头连通性，并进行绝缘测试。
安全提示•制作接头时必须按照正确的工作流程执行，不得省略任何步骤，否则可能会导致电缆事故。
•制作接头要遵循安全原则，必须戴好绝缘手套，避免直接接触裸露电线。
•操作结束后，接头必须进行全方位的检测，确保接头表面干净、整洁及电缆连接无误。
制作10KV电缆中间接头需要匹配各种材料和设备并按照正确顺序进行操作。
在操作过程中，必须遵循正确的安全和操作规范，确保接头的可靠性和稳定性。
10kV单芯电力电缆中间接头的制作工艺标准
10kV单芯电力电缆中间接头的制作工艺标准一、施工准备1、劳动组织2、工机料准备二、操作程序1、工序流程图2 操作要领（1）电缆测试制作前应用2500V兆欧表测量电缆绝缘电阻，绝缘应合格。
（2）剥切电缆铜屏蔽层剥去电缆外护套，剥离长度为A+140mm（A值根据电缆型号确定，电缆芯线截面50－240mm的A值为170mm）。
（3）剥切电缆内护套两端护套口各保留90mm铜屏蔽带，其余全部剥去。
（4）剥切电缆半导电层按A值剥除外半导电层，剥离时，切勿划伤主绝缘。
（5）剥切电缆主绝缘按1/2接管长+5mm长度切除电缆主绝缘，并在主绝缘上作3mm*450的倒角。
（6）主绝缘清洗半重叠来回绕包Scotch13半导电胶带，从铜屏蔽带上40mm 处开始绕包至10mm的外半导电层上，绕包端口应十分平整。
按常规方法清洗电缆主绝缘，切勿使溶剂碰到半导电层，如果必须要用砂纸磨掉主绝缘上残留半导体，只能用不导电的氧化铝砂纸（最大粒度120）不能使打磨后的主绝缘外径小于接头选用范围，在进行下一步骤前，主绝缘表面必须保持干燥，如有必要用干净的不起毛布进行擦拭。
（7）套入冷缩式中间接头、铜屏蔽网套。
（8）接续电缆连接管先将电缆连接管套在电缆芯线上，两端压接（不要压接管的中心），压接后应对接管表面挫平打光并且清洗。
（9）冷缩头固定及收缩将P55/R混合剂（只能用P55/R混合剂）涂抹在半导电层与主绝缘交界处，然后把其余混合剂均匀抹在主绝缘表面上。
测量绝缘端口之间尺寸C然后按尺寸1/2C，在接管上确定实际中心点D然后以D为基准按300mm在一边的铜屏蔽带上找出一个尺寸校验点E，由于冷缩接头为整体预制式结构，中心定位应做到准确无误。
在半导电层上距离屏蔽层端口X处做一记号，此处为接头收缩定位点见下表。
将冷缩接头对准定位标记，逆时针抽掉芯绳使接头收缩，在接头收缩一半后校验冷缩接头主体上的中心标记到校验点E的距离是否确实为300mm，如有偏差，尽快左右移动接头以进行调整。
10kV电缆热缩中间接头制作作业（5篇）
10kV电缆热缩中间接头制作作业1、确认电缆。
2、摇测电缆绝缘及放电。
3、锯开需要作接头处电缆并搭接(新电缆接续时，绝缘电阻测试合格后可直接搭接)。
4、电缆或剥去护套及钢铠；剥内护层、清除绝缘体表面半导电物质。
4、缠绕应力疏散胶，套入固定应力管，搭接铜屏蔽层。
5、芯线接续处理，削绝缘体成锥体(俗称削“铅笔头”)；两端套入各种护套、管6、压接接续管并填充。
7、清洁绝缘表面，加热固定内绝缘管、外绝缘管套。
8、包绕密封胶、加热固定半导体管。
9、焊接铜屏蔽网，扎紧三相线芯。
10、加热固定内护套管。
11、焊接地线，加热固定外护套。
12、试验。
13、填埋中间接头，恢复现场，高压核相。
1、同一段电缆的厂家、型号是相同的，并且米标沿电缆连续，根据这三个要素，将要做接头的电缆和已停电电缆能确认的一端核对，必须确保三个要素全能吻合方可进行作业。
2、电缆绝缘电阻测试合格后，对摇测的电缆充分放电；3、电缆拉直平放并重叠200-300mm，在重叠中心处将电缆锯开；两端对正，在两端电缆上镀锌钢管。
3、按照一定长度剥去电缆外护层(长端890mm，短端490mm)，在距外护层断口约30mm处的铠装上，缠绕绑扎线固定后，剥除其余钢带。
保留20mm内护层，其余剥去。
切除填充物。
两端芯线各量300mm，切铜屏蔽带，断口用自粘带固定；保留200mm半导体层，其余剥除。
清除绝缘体表面半导电物质。
4、将应力疏散胶拉薄，绕在半导体层和绝缘层交界处，各搭接5-10mm并填平。
用硅脂膏涂抹绝缘层表面，去掉铜屏蔽层上自粘带。
在两条电缆的套入应力管搭接铜屏蔽层20mm，加热固定。
5、在芯线端部切除绝缘体，切除长度为电缆连接管长度的二分之一加5mm。
并将绝缘体削成30mm长的锥体。
剥切长度较长一端套入内、外护套管，各相线芯分别依次套入铜网、半导体管、内绝缘管、外绝缘管。
同时在短的一端也套上内、外护套管。
6、导线上套上连接管，通过色相带确认相位正确后，每端连接管各压____次，用锉刀及砂布打表面压痕。
