无线网卡天线的原理

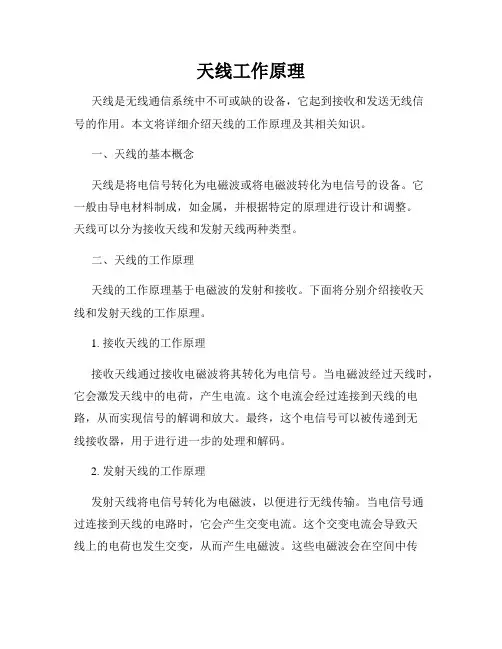

天线工作原理

天线工作原理天线是无线通信系统中不可或缺的设备,它起到接收和发送无线信号的作用。
本文将详细介绍天线的工作原理及其相关知识。
一、天线的基本概念天线是将电信号转化为电磁波或将电磁波转化为电信号的设备。
它一般由导电材料制成,如金属,并根据特定的原理进行设计和调整。
天线可以分为接收天线和发射天线两种类型。
二、天线的工作原理天线的工作原理基于电磁波的发射和接收。
下面将分别介绍接收天线和发射天线的工作原理。
1. 接收天线的工作原理接收天线通过接收电磁波将其转化为电信号。
当电磁波经过天线时,它会激发天线中的电荷,产生电流。
这个电流会经过连接到天线的电路,从而实现信号的解调和放大。
最终,这个电信号可以被传递到无线接收器,用于进行进一步的处理和解码。
2. 发射天线的工作原理发射天线将电信号转化为电磁波,以便进行无线传输。
当电信号通过连接到天线的电路时,它会产生交变电流。
这个交变电流会导致天线上的电荷也发生交变,从而产生电磁波。
这些电磁波会在空间中传播,并被接收天线接收到。
同样地,接收天线会将电磁波转化为电信号,以进行进一步的处理和解码。
三、天线的优化设计为了提高天线的工作性能,可以进行一些优化设计。
下面列举一些常见的优化设计方法。
1. 天线长度调整:天线的长度对于接收和发射的频率有直接影响。
通过调整天线的长度,可以使其与所传输的频率匹配,从而提高效率。
2. 天线形状设计:天线的形状对于天线的辐射模式有重要影响。
通过设计合适的天线形状,可以实现不同方向的辐射或接收,以满足具体的通信需求。
3. 天线材料选择:天线的材料对于信号的传输和接收也有一定影响。
根据需要选择导电性能好、损耗小的材料,以提高天线的性能。
四、天线在无线通信中的应用天线广泛应用于各种无线通信系统中,包括移动通信、卫星通信、无线局域网等。
下面列举几个常见的应用场景。
1. 移动通信:天线用于手机、基站等设备中,将电信号转化为电磁波进行传输,以实现无线通信。
wifi天线原理

wifi天线原理WiFi天线原理。
WiFi天线是无线网络中的重要组成部分,它的性能直接影响到无线网络的覆盖范围和传输速度。
在日常生活中,我们经常使用WiFi来上网、观看视频、进行在线游戏等,而WiFi天线的性能则是这些活动能否顺利进行的关键。
因此,了解WiFi天线的原理对于提高无线网络的稳定性和速度至关重要。
首先,我们来了解一下WiFi天线的工作原理。
WiFi天线通过发射和接收无线信号来实现无线网络的连接。
它的工作原理类似于电磁波的传播,通过天线内的电路产生电磁场,将电信号转换成无线电波,并将其发送到空气中。
同时,它也可以接收空气中的无线电波,并将其转换成电信号,通过电路传输到设备中。
这样一来,就实现了无线网络的连接和数据传输。
其次,WiFi天线的性能受到多种因素的影响。
首先是天线的类型,常见的WiFi天线类型包括定向天线、全向天线、板状天线等。
不同类型的天线适用于不同的场景,定向天线适合于远距离传输,而全向天线适合于覆盖范围较广的场所。
其次是天线的增益,增益越高,天线的信号传输距离就越远。
另外,天线的工作频率、极化方式、阻抗匹配等也会对性能产生影响。
因此,在选择WiFi天线时,需要根据实际需求和使用环境来进行合理的选择。
另外,WiFi天线的安装位置也对性能有着重要影响。
一般来说,WiFi天线的安装位置应该尽量避免遮挡和干扰,以保证信号的稳定传输。
此外,天线的高度和角度也会影响信号的覆盖范围和传输距离,因此在安装时需要进行合理的调整。
最后,WiFi天线的调试和优化也是提高性能的关键。
在实际使用中,可以通过调整天线的方向、角度和位置来优化信号覆盖范围和传输速度。
同时,还可以通过增加信号放大器、使用信号增强器等设备来进一步提高WiFi天线的性能。
总的来说,WiFi天线作为无线网络的重要组成部分,其性能对无线网络的稳定性和速度有着重要影响。
了解WiFi天线的工作原理和性能影响因素,对于提高无线网络的覆盖范围和传输速度具有重要意义。

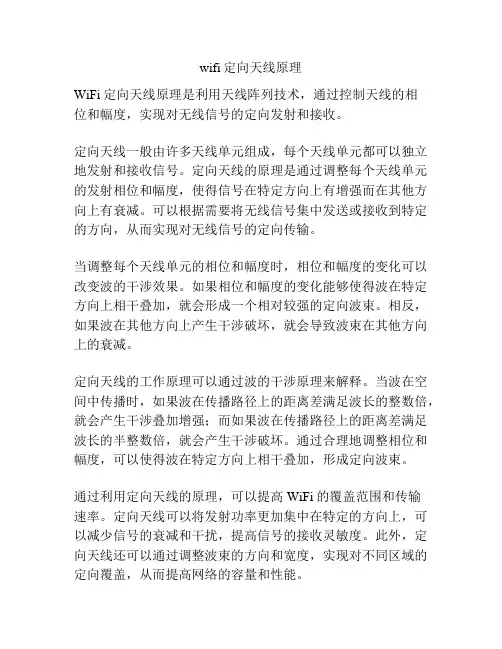

wifi定向天线原理

wifi定向天线原理
WiFi定向天线原理是利用天线阵列技术,通过控制天线的相
位和幅度,实现对无线信号的定向发射和接收。
定向天线一般由许多天线单元组成,每个天线单元都可以独立地发射和接收信号。
定向天线的原理是通过调整每个天线单元的发射相位和幅度,使得信号在特定方向上有增强而在其他方向上有衰减。
可以根据需要将无线信号集中发送或接收到特定的方向,从而实现对无线信号的定向传输。
当调整每个天线单元的相位和幅度时,相位和幅度的变化可以改变波的干涉效果。
如果相位和幅度的变化能够使得波在特定方向上相干叠加,就会形成一个相对较强的定向波束。
相反,如果波在其他方向上产生干涉破坏,就会导致波束在其他方向上的衰减。
定向天线的工作原理可以通过波的干涉原理来解释。
当波在空间中传播时,如果波在传播路径上的距离差满足波长的整数倍,就会产生干涉叠加增强;而如果波在传播路径上的距离差满足波长的半整数倍,就会产生干涉破坏。
通过合理地调整相位和幅度,可以使得波在特定方向上相干叠加,形成定向波束。
通过利用定向天线的原理,可以提高WiFi的覆盖范围和传输
速率。
定向天线可以将发射功率更加集中在特定的方向上,可以减少信号的衰减和干扰,提高信号的接收灵敏度。
此外,定向天线还可以通过调整波束的方向和宽度,实现对不同区域的定向覆盖,从而提高网络的容量和性能。
无线网卡的原理

无线网卡的原理无线网卡,又称无线网卡或者无线网卡,是一种能够使计算机或其他设备能够通过无线网络连接到互联网的设备。
它的原理是通过无线电波传输数据,实现设备之间的通信。
无线网卡通常被用于笔记本电脑、台式机、智能手机、平板电脑等设备上,使这些设备能够在没有有线网络连接的情况下,通过无线网络进行数据传输和通信。
无线网卡的原理主要涉及到无线电波的传输和接收。
无线电波是一种能够在空气中传播的电磁波,它的频率范围非常广泛,可以用于无线通信、广播、雷达等领域。
无线网卡内部包含一个无线电发射器和接收器,它能够将计算机产生的数据转换成无线电波进行发送,并且能够接收来自其他设备的无线电波并将其转换成数据进行处理。
在无线网卡工作时,首先计算机产生的数据会被传输到无线网卡内部的发射器中,发射器会将这些数据转换成特定频率的无线电波进行发送。
这些无线电波会在空气中传播,并被周围的其他设备的无线网卡接收到。
接收到的无线电波会被无线网卡内部的接收器接收,并将其转换成计算机能够理解的数据格式,然后传输到计算机中进行处理。
无线网卡的原理涉及到很多无线通信的知识,比如调制解调、信道编码、频谱分配等。
调制解调是指将数字信号转换成模拟信号进行传输,然后在接收端将模拟信号转换成数字信号进行处理。
信道编码是指在信道传输过程中对数据进行编码,以便在有噪声干扰的情况下能够正确地接收数据。
频谱分配是指对无线电波的频率进行合理的分配,以避免不同设备之间的干扰和冲突。
总的来说,无线网卡的原理是通过无线电波的传输和接收,实现设备之间的无线通信。
它在现代信息社会中起着非常重要的作用,使得人们能够随时随地通过无线网络进行数据传输和通信,极大地方便了人们的生活和工作。
随着无线通信技术的不断发展,无线网卡的原理也在不断地得到改进和完善,使得无线通信变得更加稳定、高效和安全。
无线网络WiFi天线原理

无线网络WiFi天线原理1.7.2 高增益栅状抛物面天线从性能价格比出发,人们常常选用栅状抛物面天线作为直放站施主天线。
由于抛物面具有良好的聚焦作用,所以抛物面天线集射能力强,直径为 1.5 m 的栅状抛物面天线,在900兆频段,其增益即可达 G = 20dBi。
它特别适用于点对点的通信,例如它常常被选用为直放站的施主天线。
抛物面采用栅状结构,一是为了减轻天线的重量,二是为了减少风的阻力。
抛物面天线一般都能给出不低于 30 dB 的前后比,这也正是直放站系统防自激而对接收天线所提出的必须满足的技术指标。
1.7.3 八木定向天线八木定向天线,具有增益较高、结构轻巧、架设方便、价格便宜等优点。
因此,它特别适用于点对点的通信,例如它是室内分布系统的室外接收天线的首选天线类型。
八木定向天线的单元数越多,其增益越高,通常采用 6 - 12 单元的八木定向天线,其增益可达 10-15dBi。
1.7.4 室内吸顶天线室内吸顶天线必须具有结构轻巧、外型美观、安装方便等优点。
现今市场上见到的室内吸顶天线,外形花色很多,但其内芯的购造几乎都是一样的。
这种吸顶天线的内部结构,虽然尺寸很小,但由于是在天线宽带理论的基础上,借助计算机的辅助设计,以及使用网络分析仪进行调试,所以能很好地满足在非常宽的工作频带内的驻波比要求,按照国家标准,在很宽的频带内工作的天线其驻波比指标为VSWR ≤ 2 。
当然,能达到VSWR ≤ 1.5 更好。
顺便指出,室内吸顶天线属于低增益天线, 一般为G = 2 dBi。
1.7.5 室内壁挂天线室内壁挂天线同样必须具有结构轻巧、外型美观、安装方便等优点。
现今市场上见到的室内壁挂天线,外形花色很多,但其内芯的购造几乎也都是一样的。
这种壁挂天线的内部结构,属于空气介质型微带天线。
由于采用了展宽天线频宽的辅助结构,借助计算机的辅助设计,以及使用网络分析仪进行调试,所以能较好地满足了工作宽频带的要求。
顺便指出,室内壁挂天线具有一定的增益,约为G = 7 dBi。
无线网络WIFI天线原理

无线网络WIFI天线原理1 天线1.1 天线的作用与地位无线电发射机输出的射频信号功率,通过馈线(电缆)输送到天线,由天线以电磁波形式辐射出去。
电磁波到达接收地点后,由天线接下来(仅仅接收很小很小一部分功率),并通过馈线送到无线电接收机。
可见,天线是发射和接收电磁波的一个重要的无线电设备,没有天线也就没有无线电通信。
天线品种繁多,以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。
对于众多品种的天线,进行适当的分类是必要的:按用途分类,可分为通信天线、电视天线、雷达天线等;按工作频段分类,可分为短波天线、超短波天线、微波天线等;按方向性分类,可分为全向天线、定向天线等;按外形分类,可分为线状天线、面状天线等;等等分类。
*电磁波的辐射导线上有交变电流流动时,就可以发生电磁波的辐射,辐射的能力与导线的长度和形状有关。
如图1.1 a 所示,若两导线的距离很近,电场被束缚在两导线之间,因而辐射很微弱;将两导线张开,如图1.1 b 所示,电场就散播在周围空间,因而辐射增强。
必须指出,当导线的长度L 远小于波长λ 时,辐射很微弱;导线的长度L 增大到可与波长相比拟时,导线上的电流将大大增加,因而就能形成较强的辐射。
1.2 对称振子对称振子是一种经典的、迄今为止使用最广泛的天线,单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源,也可采用多个半波对称振子组成天线阵。
两臂长度相等的振子叫做对称振子。
每臂长度为四分之一波长、全长为二分之一波长的振子,称半波对称振子, 见图1.2 a 。
另外,还有一种异型半波对称振子,可看成是将全波对称振子折合成一个窄长的矩形框,并把全波对称振子的两个端点相叠,这个窄长的矩形框称为折合振子,注意,折合振子的长度也是为二分之一波长,故称为半波折合振子, 见图1.2 b。
1.3 天线方向性的讨论1.3.1 天线方向性发射天线的基本功能之一是把从馈线取得的能量向周围空间辐射出去,基本功能之二是把大部分能量朝所需的方向辐射。
无线网卡的工作原理

无线网卡的工作原理
无线网卡的工作原理是通过无线电波进行通信。
网卡内部有一根天线,它能够接收到的无线电信号,并将信号转换成数字信号,然后传递给电脑进行处理。
同时,网卡也能将电脑的数字信号转换成无线电信号,并通过天线进行发送。
具体来说,当无线网卡需要接收信号时,它会扫描周围的频道,检测到信号后,将信号转换成数字信号,并发送给电脑处理。
当电脑需要发送数据时,网卡会将数字信号转换成无线电信号,并通过天线发送出去。
在进行通信时,无线网卡会使用一种叫做“载波调制解调”的技术。
这种技术是将数据信号通过调制成无线电波进行传输,接收端再将无线电波解调成原始数据信号。
这样就实现了电脑与无线网络之间的无线通信。
此外,网卡还需要与路由器或其他网络设备进行配对,以建立通信连接。
这需要使用一种叫做“Wi-Fi协议”的规定,它定义
了无线网卡与路由器之间的通信方式、频率、信道等参数。
总的来说,无线网卡通过接收和发送无线电信号实现电脑与无线网络之间的数据传输。
它是连接电脑与无线网络的关键设备之一。
wifi 天线 原理

wifi 天线原理
WiFi天线是用来接收和发送WiFi信号的设备。
它的工作原理涉及到无线电波的传输和接收。
WiFi信号是通过无线电波在空气中传播的,而WiFi天线则是用来捕捉这些无线电波并将其转换成电信号,或者将电信号转换成无线电波进行发送。
WiFi天线的原理基本上是利用天线的结构来捕捉和发送无线电波。
天线的长度和形状会影响它接收和发送无线电波的效率。
一般来说,WiFi天线会被设计成一定长度的导线或者 PCB 板,以便捕捉特定频率的无线电波。
当无线电波通过天线时,它会在天线中产生电流,这个电流会被接收设备转换成数字信号,然后被设备处理成数据或者声音等信息。
另一方面,当设备需要发送WiFi信号时,它会将数字信号转换成电流,然后通过天线发送成无线电波。
天线的设计和结构会影响无线电波的传播方向和范围,不同类型的天线会有不同的信号覆盖范围和传输性能。
除了天线的结构,WiFi天线的放置位置也会影响其性能。
合理的放置位置可以最大限度地提高WiFi信号的覆盖范围和传输速度,
而不合理的放置位置则可能导致信号覆盖不均匀或者信号被阻挡的
问题。
总的来说,WiFi天线的工作原理涉及到无线电波的传输和接收,以及天线的结构和放置位置对信号的影响。
通过合理设计和使用
WiFi天线,可以实现更稳定和高效的无线网络连接。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
输入阻抗与天线的结构、尺寸以及工作波长有关,半波对称振子是最重要的 基本天线 ,其输入阻抗为 Zin = 73.1+j42.5 (欧) 。当把其长度缩短(3~5)% 时,就可以消除其中的电抗分量,使天线的输入阻抗为纯电阻,此时的输入阻抗 为 Zin = 73.1 (欧) ,(标称 75 欧) 。注意,严格的说,纯电阻性的天线输入阻抗只 是对点频而言的。 顺便指出,半波折合振子的输入阻抗为半波对称振子的四倍,即 Zin = 280 (欧) ,(标称300欧)。 有趣的是,对于任一天线,人们总可通过天线阻抗调试,在要求的工作频率 范围内,使输入阻抗的虚部很小且实部相当接近 50 欧,从而使得天线的输入阻抗 为Zin = Rin = 50 欧------这是天线能与馈线处于良好的阻抗匹配所必须的。
天线的基本知识
1.3.3 增益 增益是指:在输入功率相等的条件下,实际天线与理想的辐射单元在空间同 一点处所产生的信号的功率密度之比。它定量地描述一个天线把输入功率集中辐 射的程度。增益显然与天线方向图有密切的关系,方向图主瓣越窄,副瓣越小, 增益越高。 可以这样来理解增益的物理含义------为在一定的距离上的某点处产 生一定大小的信号,如果用理想的无方向性点源作为发射天线,需要100W的输 入功率,而用增益为 G = 13 dB = 20 的某定向天线作为发射天线时,输入功率只 需 100 / 20 = 5W . 换言之,某天线的增益,就其最大辐射方向上的辐射效果来 说,与无方向性的理想点源相比,把输入功率放大的倍数。 半波对称振子的增益为G = 2.15 dBi ; 4个半波对称振子 沿垂线上下排列,构成一个垂直四元阵,其增益约为G = 8.15 dBi ( dBi这个单位表示比较对象是各向均匀辐射的理想点源) 。 如果以半波对称振子作比较对象,则增益的单位是dBd . 半波对称振子的增益为G = 0 dBd (因为是自己跟自己比,比值为1,取对数 得零值。) ; 垂直四元阵,其增益约为G = 8.15 – 2.15 = 6 dBd .
在这种情况下的极化隔离为 X = 10 Lg (10,000 mW / 10 mW) = 30(dB)
天线的基本知识
1.5 天线的输入阻抗 Zin 定义:天线输入端信号电压与信号电流之比,称为天线的输入阻抗。 输入 阻抗具有电阻分量 Rin 和电抗分量 Xin ,即 Zin = Rin + j Xin 。电抗分量的存在会
天线的基本知识
1.2 对称振子
对称振子是一种经典的、迄今为止使用最广泛的天线,单个半波对称振子可简单 地单独立地使用或用作为抛物面天线的馈源,也可采用多个半波对称振子组成天线 阵。 两臂长度相等的振子叫做对称振子。每臂长度为四分之一波长、全长为二分之一 波长的振子,称半波对称振子, 见 图1.2 a 。 另外,还有一种异型半波对称振子,可看成是将全波对称振子折合成一个窄长的 矩形框,并把全波对称振子的两个端点相叠,这个窄长的矩形框称为折合振子,注 意,折合振子的长度也是为二分之一波长,故称为半波折合振子, 见 图1.2 b 。
* 电磁波的辐射 导线上有交变电流流动时,就可以发生电磁波的辐射,辐射的能力与 导线的长度和形状有关。如 图1.1 a 所示,若两导线的距离很近,电场被 束缚在两导线之间,因而辐射很微弱;将两导线张开,如 图1.1 b 所示, 电场就散播在周围空间,因而辐射增强。 必须指出,当导线的长度 L 远小于波长 λ 时,辐射很微弱;导线的 长度 L 增大到可与波长相比拟时,导线上的电流将大大增加,因而就能形 成较强的辐
天线的基本知识 1.3.6 天线增益的若干近似计算式
1)天线主瓣宽度越窄,增益越高。对于一般天线,可用下式估算其增益: G( dBi ) = 10 Lg { 32000 / ( 2θ3dB,E ×2θ3dB,H )} 式中, 2θ3dB,E 与 2θ3dB,H 分别为天线在两个主平面上的波瓣宽度; 32000 是统计出来的经验数据。 2)对于抛物面天线,可用下式近似计算其增益: G( dB i ) = 10 Lg { 4.5 × ( D / λ0 )2} 式中, D 为抛物面直径; λ0 为中心工作波长; 4.5 是统计出来的经验数据。 3)对于直立全向天线,有近似计算式 G( dBi ) = 10 Lg { 2 L / λ0 } 式中, L 为天线长度; λ0 为中心工作波长;
-10dB点
- 3dB点
峰值方向 (最大辐射方向)
峰值方向 (最大辐射方向)
- 3dB点
图1.3.4 a
3dB 波瓣宽度
图1.3.4 b
10dB 波瓣宽度
- 10dB点
天线的基本知识
1.3.5
前后比
方向图中,前后瓣最大值之比称为前后比,记为 F / B 。前后比越大,天线 的后向辐射--F / B = 10 Lg {(前向功率密度) /( 后向功率密度 )} 对天线的前后比F / B 有要求时,其典型值为 (18 ~ 30)dB,特殊情况下则 要求达(35 ~ 40)dB .
图1.3.1 a 立体方向图
图1.3.1 b 垂直面方向图
图1.3.1 c 水平面方向图
天线的基本知识
1.3.2 天线方向性增强 若干个对称振子组阵,能够控制辐射,产生“扁平的面包圈” ,把信号进 一步集中到在水平面方向上。 下图是4个半波对称振子沿垂线上下排列成一个垂直四元阵时的立体方向 图和垂直面方向图。
天线的基本知识
1.4.3 极化隔离 理想的极化完全隔离是没有的。馈送到一种极化的天线中去的信号多少总会有 那么一点点在另外一种极化的天线中出现。例如下图所示的双极化天线中,设输入 垂直极化天线的功率为10W,结果在水平极化天线的输出端测得的输出功率为 10mW。
垂直极化,10 W
水平极化,10 mW
1/4波长
1/2波长
1/4波长
对称振子
图1.2 a
图1.2 b
天线的基本知识 1.3 天线方向性的讨论
1.3.1 天线方向性 发射天线的基本功能之一是把从馈线取得的能量向周围空间辐射出去,基本功 能之二是把大部分能量朝所需的方向辐射。 垂直放置的半波对称振子具有平放的 “面包圈” 形的立体方向图(图1.3.1 a)。 立体方向图虽然立体感强,但绘制困 难, 图1.3.1 b 与图1.3.1 c 给出了它的两个主平面方向图,平面方向图描述天线在 某指定平面上的方向性。从图1.3.1 b 可以看出,在振子的轴线方向上辐射为零,最 大辐射方向在水平面上;而从图1.3.1 c 可以看出,在水平面上各个方向上的辐射一 样大。
下图示出了另两种单极化的情况:+45° 极化 与 -45° 极化,它们仅仅在特殊场合下使用。 这样,共有四种单极化了,见下图。 把垂直极化和水平极化两种极化的天线组合在一起,或者, 把 +45° 极化和 -45° 极化两种极化的天线组合在一起,就构成了一种新的天线---双极化天线。
E E
垂直极化
水平极化
1 1.1
天线 天线的作用与地位 无线电发射机输出的射频信号功率,通过馈线(电缆)输送到 天线,由天线以电磁波形式辐射出去。电磁波到达接收地点后, 由天线接下来(仅仅接收很小很小一部分功率),并通过馈线送 到无线电接收机。可见,天线是发射和接收电磁波的一个重要的 无线电设备,没有天线也就没有无线电通信。 天线品种繁多,以供不同频率、不同用途、不同场合、不同要 求等不同情况下使用。 对于众多品种的天线,进行适当的分类是必要的: 按用途分类,可分为通信天线、电视天线、雷达天线等; 按工作频段分类,可分为短波天线、超短波天线、微波天线等; 按方向性分类,可分为全向天线、定向天线等; 按外形分类,可分为线状天线、面状天线等;
E
E
+45° 极化
-45° 极化
天线的基本知识
下图示出了两个单极化天线安装在一起组成一付双极化天线,注意,双极化天 线有两个接头。 双极化天线辐射(或接收)两个极化在空间相互正交(垂直)的波。
V/H(垂直/水平)型 双 极 化
+ 45° / -45° 型 双 极 化
天线的基本知识
1.4.2 极化损失 垂直极化波要用具有垂直极化特性的天线来接收,水平极化波要用具有水平极 化特性的天线来接收。右旋圆极化波要用具有右旋圆极化特性的天线来接收,而左 旋圆极化波要用具有左旋圆极化特性的天线来接收。 当来波的极化方向与接收天线的极化方向不一致时,接收到的信号都会变小, 也就是说,发生极化损失。例如:当用+ 45° 极化天线接收垂直极化或水平极化波 时,或者,当用垂直极化天线接收 +45° 极化或 -45°极化波时,等等情况下,都要 产生极化损失。用圆极化天线接收任一线极化波,或者,用线极化天线接收任一圆 极化波,等等情况下,也必然发生极化损失------只能接收到来波的一半能量。 当接收天线的极化方向与来波的极化方向完全正交时,例如用水平极化的接收 天线接收垂直极化的来波,或用右旋圆极化的接收天线接收左旋圆极化的来波时, 天线就完全接收不到来波的能量,这种情况下极化损失为最大,称极化完全隔离。
立体方向图
垂直面方向图
天线的基本知识
也可以利用反射板可把辐射能控制到单侧方向 平面反射板放在阵列的一边构成扇形区覆盖天线。下面的水平面方向图说明了 反射面的作用------反射面把功率反射到单侧方向,提高了增益。
平面反射板
全向阵 (垂直阵列 不带平面反射板)
扇形区覆盖 (垂直阵列 带平面反射板)
抛物反射面的使用,更能使天线的辐射,像光学中的探照灯那样,把能量集 中到一个小立体角内,从而获得很高的增益。不言而喻,抛物面天线的构成包括 两个基本要素:抛物反射面 和 放置在抛物面焦点上的辐射源。
天线的基本知识
