电流与电压、电阻的关系
电路中的电阻电流和电压关系
电路中的电阻电流和电压关系电路中的电阻、电流和电压关系电阻是电路中常见的元件之一，它用来限制电流的流动。
在电路中，电阻与电流和电压之间存在着密切的关系。
本文将详细讨论电路中电阻、电流和电压之间的关系，并通过实例进一步说明。
一、电阻的定义和基本特性在电路中，电阻用来限制电流的流动。
电阻的单位是欧姆（Ω），它表示单位电压下通过的电流大小。
电阻的数值越大，通过电阻的电流越小。
二、欧姆定律欧姆定律是描述电路中电阻、电流和电压之间关系的基本定律。
根据欧姆定律，电阻两端的电压（V）等于电流（I）与电阻（R）之间的乘积，即V = I × R。
这一关系可以用来计算电路中的电流或电阻。
三、串联电阻在电路中，电阻可以串联连接，即将多个电阻依次连接在一起，形成一个线性的路径。
当电阻串联时，总电阻等于各个电阻之和。
例如，当两个电阻R1和R2串联，它们的总电阻Rt满足Rt = R1 + R2。
串联电阻中的电流相等，在不同电阻上的电压之和等于电源的电压。
四、并联电阻除了串联连接外，电阻还可以并联连接，即将多个电阻分别连接在电路的不同分支上。
当电阻并联时，总电阻的倒数等于各个电阻倒数之和的倒数。
例如，当两个电阻R1和R2并联，它们的总电阻Rt满足1/Rt = 1/R1 + 1/R2。
并联电阻中的电压相等，在不同电阻上的电流之和等于电源的电流。
五、电阻与电流和电压的关系在电路中，电阻的存在使得电流和电压之间存在固定的关系。
通过欧姆定律，可知电流与电阻成正比，当电阻增大时，电流减小；当电阻减小时，电流增大。
而电压与电阻成正比，当电阻增大时，电压增大；当电阻减小时，电压减小。
这种关系在实际电路中起到了重要的作用，使得我们可以根据电阻的变化来控制电路中的电流和电压。
六、实例分析假设有一个简单的电路，包含一个电压为12V的电源和一个100Ω的电阻。
根据欧姆定律，我们可以计算出电阻两端的电流为I = V / R = 12V / 100Ω = 0.12A。
电流跟电压、电阻的关系
电流跟电压、电阻的关系在电学的世界里，电流、电压和电阻是三个至关重要的概念，它们之间存在着密切而又奇妙的关系。
理解这三者的关系，就像是掌握了打开电学奥秘之门的钥匙。
首先，咱们来聊聊什么是电流。
电流，简单来说，就是电荷的定向移动。
想象一下，在一条道路上，一群带着电荷的“小粒子”整齐有序地朝着一个方向奔跑，这就是电流。
电流的大小用“I”来表示，单位是安培（A）。
电压呢，也被称为电势差或者电位差。
它就好比是驱动电荷移动的“力量”。
如果把电荷比作是水流，那么电压就像是高低不同的水位差，水位差越大，水流的冲击力就越强，同样的，电压越大，推动电荷移动的力量也就越大。
电压用“U”表示，单位是伏特（V）。
电阻则是电流流动的“阻碍者”。
就好像道路上的障碍物，会让电荷的移动变得不那么顺畅。
电阻用“R”表示，单位是欧姆（Ω）。
那么电流、电压和电阻到底有着怎样的具体关系呢？这就要提到一个非常著名的定律——欧姆定律。
欧姆定律指出：通过一段导体的电流 I 与导体两端的电压 U 成正比，与导体的电阻 R 成反比。
用公式来表示就是 I ＝ U ／ R 。
这意味着，如果电压增加，而电阻不变，那么电流就会增大。
比如说，咱们家里的灯泡，当供电的电压升高时，通过灯泡的电流就会变大，灯泡就会变得更亮。
反过来，如果电阻增大，而电压不变，电流就会减小。
举个例子，一根很细的电线，电阻比较大，相同电压下通过它的电流就比较小。
再深入一点来理解，假如我们把电路比作是一条河流。
电压就是河水的落差，落差越大，水流的动力就越强；电阻则是河道中的阻碍，比如石头、水草等，阻碍越多，水流就越困难；而电流就是实际流动的水量。
在实际应用中，我们经常会利用这三者的关系来解决各种问题。
比如，在设计电路的时候，我们需要根据所需的电流和能够提供的电压，来选择合适电阻的元件，以确保电路能够正常工作。
再比如说，当电路出现故障的时候，我们可以通过测量电流、电压和电阻的值，来判断是哪里出了问题。
电阻电流与电压的关系与计算
电阻电流与电压的关系与计算电阻是电路中一种常见的元件，它可以限制电流通过的程度。
在电路中，电压和电流之间存在一种特殊的关系，即欧姆定律。
本文将介绍电阻、电流和电压之间的关系，以及如何通过计算来获得准确的结果。
一、电阻的定义与特性电阻是电路中的一种元件，通常由金属或半导体材料制成。
它的作用是限制电流的流动，使电路中的能量转化为其他形式的能量，如热能。
电阻的单位是欧姆（Ω）。
二、电流与电压的关系根据欧姆定律，电流（I）与电压（V）之间的关系可以用以下公式表示：I = V / R其中，I表示电流，V表示电压，R表示电阻。
根据这个公式，我们可以得出以下结论：1. 当电压增大时，电流也会增大，但是增幅与电阻成反比。
也就是说，当电压增加时，电流将增加；2. 当电阻增大时，电流减小，其他条件不变。
实际上，电阻增加将导致整个电路中的电流减小。
三、电流与电压的计算方法在实际应用中，我们经常需要计算电流或电压的数值。
下面将介绍两种常见的计算方法。
1. 通过已知电压计算电流如果已知电阻（R）和电压（V），可以使用以下公式来计算电流（I）：I = V / R例如，如果电阻为20欧姆，电压为10伏，那么电流可以计算为：I = 10 / 20 = 0.5安（A）2. 通过已知电流计算电压如果已知电阻（R）和电流（I），可以使用以下公式来计算电压（V）：V = I * R例如，如果电阻为30欧姆，电流为2安，那么电压可以计算为：V = 2 * 30 = 60伏（V）通过以上两种计算方法，我们可以得到准确的电流和电压数值。
四、电流与电压的实际应用电流和电压是电路中最基本的物理量，它们在电路设计和实际应用中起着重要的作用。
以下是电流与电压的一些实际应用：1. 电源与负载在电路中，电源提供电流，负载消耗电流。
通过合理的安排电流和电压的关系，可以实现电路的正常工作。
2. Ohm's Law（欧姆定律）欧姆定律是电路中最基本的定律之一，通过它可以计算电流、电压和电阻之间的关系，帮助我们设计和分析电路。
初中科学电流电压和电阻的关系
初中科学电流电压和电阻的关系电流、电压和电阻是电学领域中的基本概念，它们之间存在着密切的关系。
理解电流、电压和电阻之间的关系，对于我们认识电学现象以及应用电学原理具有重要的意义。
一、电流的定义及性质电流是电荷在导体中的流动，通常用字母"I"表示，单位是安培(A)。
根据欧姆定律，电流与电压和电阻之间存在着一定的关系。
当导体两端施加电压时，电荷在导体中产生流动，形成电流。
通过在电路中添加电流表，可以测量电路中的电流大小。
二、电压的定义及性质电压是指电荷在电路中通过物质时，由于电势差而产生的电能转化为其他形式能量的程度。
通常用字母"U"表示，单位是伏特(V)。
电压也可以理解为电路中电子在电场力作用下移动的动力大小。
根据欧姆定律，电压和电流之间存在着一定的关系。
欧姆定律指出，电路中的电流和电压成正比，且两者之间的比例关系由电阻决定。
换句话说，电压越高，电流也相应增大，而电阻越大，电流则减小。
三、电阻的定义及性质电阻是指电流在导体中流动时遇到的阻碍程度。
通常用字母"R"表示，单位是欧姆(Ω)。
电阻是电路中的重要参数，它决定了电流的大小。
电阻越大，通过电路的电流就越小，反之亦然。
电阻的大小不仅与物质的导电能力有关，还与导体的长度、截面积以及温度等因素有关。
普通电线是一种较好的导体，其电阻可以忽略不计，而电阻器是一种专门用于调节电阻大小的器件。
四、电流、电压和电阻的关系根据欧姆定律，电流、电压和电阻之间的关系可以用公式表示为：电压=电流×电阻，即U = I × R。
由此可见，电流、电压和电阻三者之间呈现出直接的线性关系。
当电压或电阻发生变化时，电流也相应发生变化。
这一关系对于电路设计以及电器的运行原理有着重要的影响。
在实际应用中，了解电流、电压和电阻之间的关系对于电路的正常工作和安全运行具有重要意义。
掌握了这一关系，我们可以根据实际需要调节电路中的电流大小，保护电器设备，确保电路的稳定性。
欧姆定律电流电阻和电压的关系
欧姆定律电流电阻和电压的关系电流、电阻和电压是电学中的重要概念，它们之间存在着紧密的联系和相互影响。
欧姆定律是描述电流、电压和电阻之间关系的基本规律。
本文将深入探讨欧姆定律，并阐述电流、电阻和电压之间的关系。
欧姆定律是由德国物理学家乔治·西蒙·欧姆于1827年提出的，它是电学中的基本定律之一，用于描述电流通过导体时的特性。
欧姆定律的数学表达式为：电流（I）等于电压（V）除以电阻（R）。
I = V / R其中，I表示电流，单位为安培（A）；V表示电压，单位为伏特（V）；R表示电阻，单位为欧姆（Ω）。
根据欧姆定律，我们可以得出几个重要结论：1. 当电阻保持不变时，电流与电压成正比。
根据欧姆定律的数学表达式，我们可以看出，当电阻不变时，电流的大小取决于电压的大小。
如果电压增加，电流也会随之增加；反之，如果电压减小，电流也会相应减小。
2. 当电压保持不变时，电流与电阻成反比。
同样根据欧姆定律的数学表达式，我们可以看出，当电压保持不变时，电流的大小取决于电阻的大小。
如果电阻增加，电流就会减小；反之，如果电阻减小，电流就会增大。
3. 电阻与电流和电压之间成正比。
通过欧姆定律的数学表达式可以看出，电流和电压的比值就是电阻的大小。
如果电流增大或电压增加，电阻也会相应增加；反之，如果电流减小或电压减小，电阻也会随之减小。
综上所述，电流、电阻和电压三者之间存在着密切的相互联系。
欧姆定律明确了它们之间的数学关系，也为我们理解和应用电学知识提供了基础。
在实际应用中，欧姆定律被广泛运用于电路设计和电子设备的工作原理分析中。
通过合理地选择电阻的数值，我们可以控制电路中的电流和电压，以满足特定的需求，确保电子设备的正常运行。
此外，在家庭用电中，欧姆定律也有一定的应用，例如电线的选择和电路的安全设计。
总之，欧姆定律电流、电阻和电压之间的关系是电学领域中不可或缺的基本知识。
理解和掌握欧姆定律对于学习电学和应用电学知识都具有重要意义。

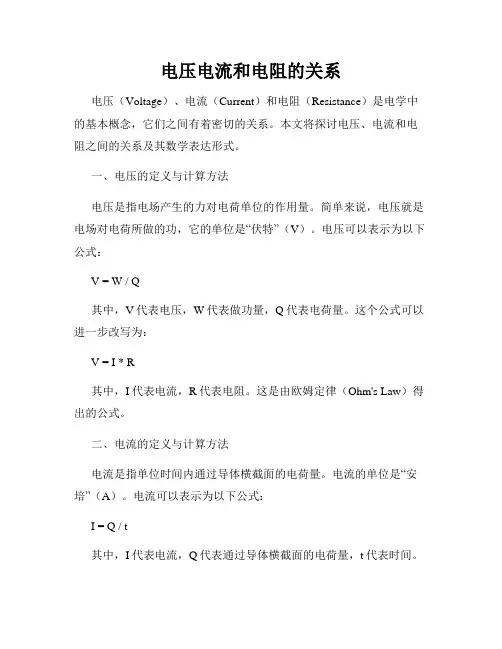

电压电流和电阻的关系
电压电流和电阻的关系电压（Voltage）、电流（Current）和电阻（Resistance）是电学中的基本概念，它们之间有着密切的关系。
本文将探讨电压、电流和电阻之间的关系及其数学表达形式。
一、电压的定义与计算方法电压是指电场产生的力对电荷单位的作用量。
简单来说，电压就是电场对电荷所做的功，它的单位是“伏特”（V）。
电压可以表示为以下公式：V = W / Q其中，V代表电压，W代表做功量，Q代表电荷量。
这个公式可以进一步改写为：V = I * R其中，I代表电流，R代表电阻。
这是由欧姆定律（Ohm's Law）得出的公式。
二、电流的定义与计算方法电流是指单位时间内通过导体横截面的电荷量。
电流的单位是“安培”（A）。
电流可以表示为以下公式：I = Q / t其中，I代表电流，Q代表通过导体横截面的电荷量，t代表时间。
根据欧姆定律，电流和电压之间的关系可以表示为：I = V / R这个公式说明了当电压一定时，电阻越大，电流就越小；反之，电阻越小，电流就越大。
三、电阻的定义与计算方法电阻是指导体对电流的阻碍程度。
电阻的单位是“欧姆”（Ω）。
电阻可以表示为以下公式：R = V / I其中，R代表电阻，V代表电压，I代表电流。
根据欧姆定律，电阻和电压之间的关系可以表示为：R = V / I这个公式说明了当电流一定时，电压与电阻成正比；反之，当电压一定时，电阻与电流成反比。
四、电压、电流和电阻的实际应用电压、电流和电阻的关系在日常生活中有着广泛的应用。
以家庭电路为例，电压提供了驱动电流的动力，电流经过电器和导线时会遇到电阻，电阻会产生热量。
在电子设备中，通过控制电压和电流的大小，可以实现不同的功能。
例如，手机充电时需要选择合适的电压和电流，以保证电池的安全和快速充电。
在工业领域，电压、电流和电阻的关系也起着重要作用。
通过控制电压和电流的大小，可以实现对电机、灯光和其他设备的精确控制。
总之，电压、电流和电阻之间是相互作用的，它们的关系由欧姆定律所描述。
电流与电压、电阻的关系欧姆定律
电流与电压、电阻的关系一、探究电流与电压、电阻的关系1、采用的研究方法是：控制变量法。
即：（1）保持电阻不变，改变电压研究电流随电压的变化关系；（2）保持电压不变，改变电阻研究电流随电阻的变化关系。
2、实验电路：3、图像4、结论：（1）在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；（2）在电压不变的情况下，导体中的电流与导体的电阻成反比。
5、注意点：（1）开关断开连接电路；电表的正确使用；滑片的位置。
（2）控制变量法的运用: a.在研究电流与电压关系时，控制了电阻不变；b.在研究电流与电阻关系时，控制了电阻两端电压不变。
进行多次测量，避免实验的偶然性和特殊性，使实验结论更具普遍性。
（3）滑动变阻器的两个作用：a.保护电路；b.调节电路电流，改变定值电阻两端的电压；c.保持定值电阻两端的电压不变。
五、欧姆定律1、欧姆定律的内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
注：电压是产生电流的原因，是因为导体两端加了电压，导体中才有电流，不是因为导体中通了电流才加了电压，因果关系不能颠倒。
2、表达式：I ＝U R ，推导式：U ＝IR 、R ＝U I。
3、说明：（1）适用条件：纯电阻电路；（2）使用欧姆定律的注意事项：①同体性：即同一段导体或同一电路上的I 、U 、R ；②同时性：即同一时间，也就是电路在同一状态下的I 、U 、R ；③统一性 ：即单位要统一，I 、U 、R 的国际单位分别为安、伏和欧姆。
（3）R ＝U I是电阻的计算式，它表示导体的电阻可由 U/I 计算出大小，电阻是导体本身的一种性质，与电压U 和电流I 等因素无关。
I/AR/Ω例1、在研究通过导体的电流与两端电压关系的活动中，同学们进行了如下实验探究。
【实验步骤】①按图甲所示电路图连接好电路；②闭合开关，改变滑动变阻器滑片P的位置，读出电压表和电流表的示数，并记录数据；③对数据进行处理，并绘制成如图乙所示的图像。
电压电流与电阻的关系
电压电流与电阻的关系电压（Voltage）、电流（Current）和电阻（Resistance）是电学领域中的三个重要概念，它们之间存在着密切的关系。
了解和理解电压、电流和电阻之间的相互关系对于学习电学理论和应用电子技术都是至关重要的。
电压（Voltage）是指电路中的电势差，通常用字母"V"表示。
它是描述电荷在电路中运动和传递能量的物理量。
单位为伏特（V）。
电压源的正负极之间存在着电位差，电荷会沿着电压梯度的方向从高电势移动到低电势。
电流（Current）是指单位时间内通过导体截面的电荷量，通常用字母"I"表示。
电流是描述电荷运动的物理量，它是电压推动下电荷流动的结果。
单位为安培（A）。
根据欧姆定律，电流与电压之间的关系可以表示为I=V/R，其中R表示电阻。
电阻（Resistance）是指导体抵抗电流流动的能力，通常用字母"R"表示。
电阻是电流受到阻碍的程度。
单位为欧姆（Ω）。
电阻可以通过改变电路中的材料、长度和截面积等因素来调整。
根据欧姆定律，电压、电流和电阻之间的关系可以用公式来表示：V=I×R。
这个公式表明，电压等于电流乘以电阻。
也就是说，电流的大小和电阻成正比，电压的大小和电阻成正比。
当电阻增加时，电流减小；当电阻减小时，电流增大。
而电压源的大小决定着电路中的电流大小。
电压电流和电阻的关系可以通过一个简单的实验来观察和验证。
我们可以使用一个电压源、一个电流表和一个可变电阻来搭建一个简单的电路。
通过调节可变电阻的大小，观察电流表的读数，可以发现电流的大小会随着电阻的变化而变化，从而验证了电流和电阻的关系。
在电路分析和电路设计中，对电压、电流和电阻之间的关系进行合理的分析和运用是非常重要的。
它们的相互关系可以用来计算电路的功率、能量损耗和分析电路的性能等等。
当我们需要设计一个稳定的电路或者解决一些电路故障时，深入理解电压、电流和电阻的关系将会给我们提供重要的指导和帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不变，开关S闭合时，电路中的电流表、 电压表的示数变化是（ ） A、电流表和电压表示数都不变； B、电流表示数增大，电压表示数不变； C、电流表示数减小，电压表示数增大； D、电流表和电压表示数都增大。
电流与电压、电阻的关系
用电压表和电流表测电阻实验：
实验原理：根据欧姆定律Ｉ= U / R的变形公式R = U /Ｉ
电流与电压、电阻的关系
研究电流与电阻关系实验： 按右图连接电路，换不同的定值 电阻（5Ω、10Ω、15Ω ），调 节滑动变阻器的滑片，保持每次 定值电阻两端的电压不变，把对 应于不同的阻值的电流值记录在 下列表格中。
电阻R（Ω ） 电流Ｉ（A）
电流与电压、电阻的关系
电流与电压、电阻的关系
实验结论：在电压一定的情况下，导体中的电 流跟这段导体的电阻成反比。
实验电路图：
实验步骤：
1、将滑动变阻器调至最大阻值，按照 电路图连接好电路；
2、多次调节滑动变阻器的滑片，分别 从电流表和电压表中读出每次调动滑片 时对应的电流和电压值；
3、根据每次电流和电压值，带入公式 R = U /Ｉ计算出电阻值；
4、将多次计算的电阻值求平均。
电流与电压、电阻的关系
电阻的串联： 电流关系：串联电路中各处电流相等。
电流与电压、电阻的关系
欧姆定律：导体中的电流跟导体两端的电压成 正比，跟导体的电阻成反比。
（由19世纪初德国伟大的物理学家欧姆大量实验得出）
欧姆定律公式表示： Ｉ= U / R 注意单位：Ｉ（A）、 U （V）、R（Ω）
欧姆定律公式变形： U=ＩR 或 R = U /Ｉ
电流与电压、电阻的关系
有关欧姆定律的几点说明：
电流与电压电阻的关系
电流与电压、电阻的关系
研究电流与电压关系实验：
按右图连接电路，其中R是定值电 阻（5Ω），R’是滑动变阻器， 闭合开关S后，调节滑动变阻器的 滑片，使R两端的电压成整数倍地 变化，如：2V、4V、6V等，根 据电压表和电流表的示数，读出 每次加在R上的电压表和通过R的 电流值，并记录在下列表格中。
电流（A）
5 0.4
10 0.2
20 0.1
根据上面的数据可以得出结论：
1、由表1可得出结论：
。
2、由表2可得出结论：
。
思考练习
3、在做研究电流跟电压和电阻的关系实验时，有 如下数据：
电压（v）
2
4
R1 = 5Ω 电流（A） 0.4
0.8
电压（v）
2
4
R2=10Ω 电流（A） 0.2
0.4
根据上面的数据可以得出结论： 1、 2、
持
不变，同时向
移动
滑动变阻器的滑片（选左或右）， 使电压表的示数增大。
b、在研究电流跟电阻的关系时，
也要移动滑动变阻器，其目的
是：
。
思考练习
2、在做研究电流跟电压和电阻的关系实验时，有 如下数据：
表1 R=15Ω 电压（v） 1.5
3
4.5
电流（A） 0.1 0.2 0.3
表2
U = 2V
电阻（Ω）
①
；②
；
③
；④
。
次数
1
Hale Waihona Puke 2345
电流 0.2
0.4
②
③
1
电压 1.2
①
3.6
8. 4
④
思考练习
4、如右图所示电路中，电压不变，电
流表用的是0~0.6A量程，当在接线 柱A、B间接20Ω的电阻时，电流表的 示数为0.4A，那么在A、B接线柱间 能否接入一个10Ω的电阻？
5、如右图所示电路中，已知电阻
R1=10Ω，电源电压U=6V，R2两端 的电压U2=4V，求电阻R2的阻值？
4、运用公式R = U /Ｉ时，不能理解为R与U成正比，与Ｉ成 反比。
5、对于同一导体来说，它两端的电压和通过它的电流的比 值U /Ｉ是恒定的，但对于不同导体来说，这个比值就不同， 这个比值由导体本身的属性决定。
思考练习
1、右图为研究电流与电压、电阻 关系实验电路，请回答下列问题：
a、研究电流和电压关系时，应保
Ｉ总=Ｉ1=Ｉ2=……=Ｉn
电压关系：串联电路两端总电压等于电路各部分两 端电压之和。
U总 = U1 + U2 + …… + Un
电阻关系：串联电路的总电阻等于各部分电路电 阻之和。
6 1.2
6 0.6
。 。
思考练习
4、一根阻值为10Ω的铜丝两端加3V电压时，通过铜丝的
电流为0.3A，若在铜丝的两端加9V电压时，通过该铜丝的
电流 A；若铜丝两端不加电压，通过它的电流是 A；
此时它的电阻是
Ω。
5、如右图所示，一段导体接在电路中，电流表和电压表的
示数已列入下表，但有遗漏，试将缺漏部分补上：
电压U（V） 电流Ｉ（A）
电流与电压、电阻的关系
实验结论：在电阻一定的情况下，导体中的电 流跟这段导体两端的电压成正比。
强调说明： 1、导体中的电流跟这段导体两端的电压成正比 是针对同一导体而言的，不能说一个导体中的电 流跟另一个导体两端的电压成正比。 2、电压是电路中产生电流的原因，只有导体两 端有了电压，导体中才可能产生电流，所以导体 中的电流跟这段导体两端的电压成正比，而不能 反过来说电压跟电流成正比。 3、不能说电流随电压增大而增大。
1、欧姆定律中“通过”的电流Ｉ，“两端”电压U，及“导 体”电阻R都是同一导体或同一段电路上对应的物理量，运 用公式时必须将三者一一对应。 2、只要知道三物理量中的任意两个就可计算出第三个量。 3、运用公式U=ＩR时，不能认为电压与电流成正比，与电 阻成反比，只能运用此公式，在电流和电阻已知的情况下计 算出这段导体两端的电压。
6、有甲、乙两个导体，将两者串联起来，测得甲两端的电
压比乙两端的电压高，则甲、乙两导体的电阻（ ） A、R甲>R乙；B、R甲=R乙；C、R甲<R乙； D、无法判断；
思考练习
7、为了保护电流表，在实验中绝对不允许直接把电流表接
到电源的两极上，其原因是（ ） A、电流表的电阻很大，会有过大电流通过电流表； B、电流表的电阻很小，会有过大电流通过电流表； C、电流表的电阻很大，加在电流表上的电压很大； D、电流表的电阻很小，加在电流表上的电压很小。
强调说明： 1、导体的电阻是其本身的一种性质，它的大小 由自身的材料、长度、横截面积和温度决定，所 以在电压一定的情况下，导体中的电流跟这段导 体的电阻成反比，不能说电阻与电流成反比。 2、电压一定时，不能说电阻越大，电流越小。
综合实验结论：导体中的电流跟导体两端的电压 成正比，跟导体的电阻成反比。
