微喷灌系统安装技术要点概要
喷灌设备的建设方案与技术
喷灌设备的建设方案与技术简介本文档旨在提供一份关于喷灌设备的建设方案与技术的概述。
喷灌设备是现代农业中常用的灌溉系统，可以提供有效的水源管理和作物灌溉。
本文将介绍喷灌设备的基本原理、建设方案以及相关的技术要点。
喷灌设备基本原理喷灌设备基于水源供应系统，通过喷嘴将水喷洒到作物上，实现灌溉效果。
喷灌设备的基本原理包括以下几个方面：1. 水源供应：喷灌设备需要有稳定的水源供应，可以通过水井、河流或水库等方式获取水源。
2. 喷嘴设计：喷嘴的设计和选择是关键因素，可以根据作物的需水量和喷灌区域的大小来确定合适的喷嘴类型和数量。
3. 灌溉控制：喷灌设备需要有可靠的灌溉控制系统，可以根据作物的需水量和土壤湿度来控制喷灌的时间和水量。
4. 喷灌系统布局：喷灌设备的布局需要合理，确保水源能够覆盖整个灌溉区域，并考虑到地形、土壤类型等因素。
喷灌设备建设方案喷灌设备的建设方案应考虑以下几个关键因素：1. 水源选择：选择可靠的水源供应，确保有足够的水量满足作物的需水量。
2. 设备选型：根据作物的需水量和灌溉区域的大小，选择合适的喷灌设备，包括喷嘴、管道和控制系统等。
3. 布局规划：根据灌溉区域的大小和形状，设计合理的喷灌系统布局，确保水源能够覆盖整个区域。
4. 施工安装：根据设计方案进行喷灌设备的施工和安装，确保设备的正常运行和稳定性。
技术要点在喷灌设备的建设过程中，需要注意以下技术要点：1. 喷嘴选择：根据作物的需水量和灌溉区域的大小，选择合适的喷嘴类型和数量，确保喷水均匀和覆盖范围合理。
2. 管道设计：根据水源供应和喷灌区域的距离、高差等因素，合理设计管道的直径和布局，减少水压损失。
3. 控制系统：选择可靠的控制系统，可以根据作物的需水量和土壤湿度自动控制喷灌的时间和水量，提高灌溉效果。
4. 维护保养：定期检查喷灌设备的运行状况，清洁喷嘴和管道，及时修复故障，确保设备的正常运行。
结论喷灌设备的建设方案与技术涉及到水源供应、喷嘴设计、灌溉控制、布局规划等多个方面。
温室大棚微喷灌设备安装及注意事项
一、微喷灌设备及安装
微喷灌系统由水源、供水泵、控制阀门、过滤器、施肥阀、施肥罐、输水管以及微喷头等组成。材料选择与安装：吊管、支管、主管管径宜分别选用4 ~ 5毫米、8 ~ 20毫米、32毫米和壁厚2毫米的PV管，微喷头间距2.8 ~ 3米，工作压力0.18兆帕左右，单相供水泵流量8 ~ 12升/小时。要求管道抗堵塞性能好，微喷头射程直径3.5 ~ 4米，喷水雾化要均匀，布管时两根支管间距2.6米，把膨胀螺栓固定在温棚长度方向距地面2米的位置上，将支管固定，把微喷头、吊管、弯头连接起来，倒挂式安装好微喷头即可。
2、微喷系统的使用
喷灌时，通过阀门控制供水压力，使其保持在0.18兆帕左右。微喷灌时间通常选择在上午或下午，这时进行微喷灌后地温能快速上升。喷水时间及间隔可根据作物的不同生长期和需水量来确定。随着作物长势的增高，微喷灌时间逐步增加，经测定，在高温季节微喷灌20分钟，可降温6 ~ 8℃。因微喷灌的水直接喷洒在作物叶面，便于叶面吸收，既可防止病虫害流行，又有利于作物生长。
二、注意事项
1、微喷灌安装后的检查
在微喷系统安装好以后，应先检查供水泵，冲洗过滤器和主、支管道，放水2分钟，封住尾部，若发现连接部位有问题需及时处理。发现微喷头不喷水时，应停止供水，检查喷孔，如果是沙子等杂物堵塞，应取下喷头，除去杂物，但不可自行扩大喷孔，以免影响微喷质量，同时要检查过滤器是否完好。
3、微喷灌施肥
微喷灌能够随水施肥，提高肥效。最好施用易溶解的化肥，每次3 ~ 4公斤，先溶解（液体肥根据作物生长情况而定），连接好施肥阀及施肥罐，打开阀门，调节主阀，待连接管中有水流即可，一般一次

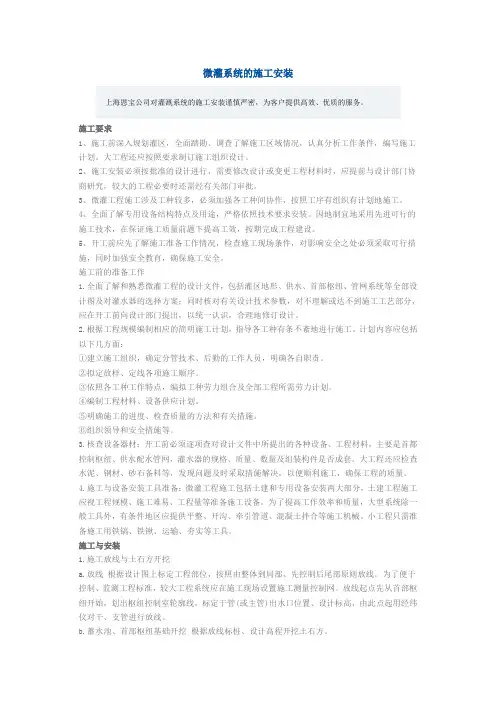

微灌系统的施工安装
微灌系统的施工安装上海恩宝公司对灌溉系统的施工安装谨慎严密，为客户提供高效、优质的服务。
施工要求1、施工前深入规划灌区，全面踏勘、调查了解施工区域情况，认真分析工作条件，编写施工计划。
大工程还应按照要求制订施工组织设计。
2、施工安装必须按批准的设计进行，需要修改设计或变更工程材料时，应提前与设计部门协商研究，较大的工程必要时还需经有关部门审批。
3、微灌工程施工涉及工种较多，必须加强各工种间协作，按照工序有组织有计划地施工。
4、全面了解专用设备结构特点及用途，严格依照技术要求安装。
因地制宜地采用先进可行的施工技术，在保证施工质量前题下提高工效，按期完成工程建设。
5、开工前应先了解施工准备工作情况，检查施工现场条件，对影响安全之处必须采取可行措施，同时加强安全教育，确保施工安全。
施工前的准备工作1.全面了解和熟悉微灌工程的设计文件，包括灌区地形、供水、首部枢纽、管网系统等全部设计图及对灌水器的选择方案；同时核对有关设计技术参数，对不理解或达不到施工工艺部分，应在开工前向设计部门提出，以统一认识，合理地修订设计。
2.根据工程规模编制相应的简明施工计划，指导各工种有条不紊地进行施工。
计划内容应包括以下几方面：①建立施工组织，确定分管技术、后勤的工作人员，明确各自职责。
②拟定放样、定线各项施工顺序。
③依照各工种工作特点，编拟工种劳力组合及全部工程所需劳力计划。
④编制工程材料、设备供应计划。
⑤明确施工的进度、检查质量的方法和有关措施。
⑥组织领导和安全措施等。
3.核查设备器材：开工前必须逐项查对设计文件中所提出的各种设备、工程材料，主要是首都控制枢纽、供水配水管网，灌水器的规格、质量、数量及组装构件是否成套。
大工程还应检查水泥、钢材、砂石备料等，发现问题及时采取措施解决，以便顺利施工，确保工程的质量。
4.施工与设备安装工具准备：微灌工程施工包括土建和专用设备安装两大部分，土建工程施工应视工程规模、施工难易、工程量等准备施工设备。

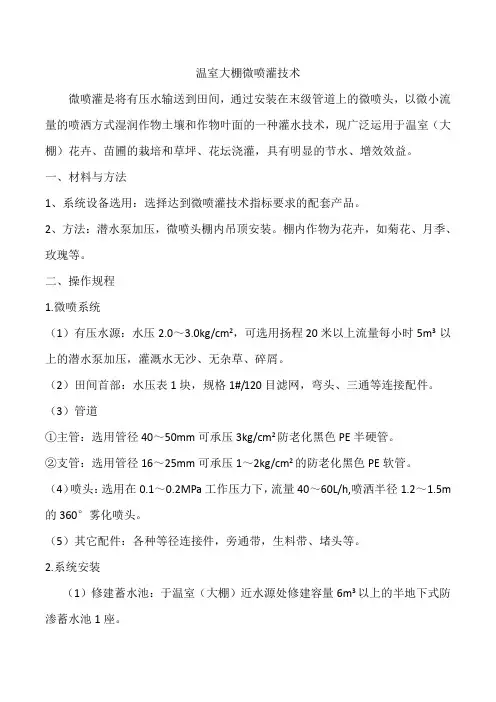

温室大棚微喷灌技术
温室大棚微喷灌技术微喷灌是将有压水输送到田间，通过安装在末级管道上的微喷头，以微小流量的喷洒方式湿润作物土壤和作物叶面的一种灌水技术，现广泛运用于温室（大棚）花卉、苗圃的栽培和草坪、花坛浇灌，具有明显的节水、增效效益。
一、材料与方法1、系统设备选用：选择达到微喷灌技术指标要求的配套产品。
2、方法：潜水泵加压，微喷头棚内吊顶安装。
棚内作物为花卉，如菊花、月季、玫瑰等。
二、操作规程1.微喷系统（1）有压水源：水压2.0～3.0kg/cm2，可选用扬程20米以上流量每小时5m3 以上的潜水泵加压，灌溉水无沙、无杂草、碎屑。
（2）田间首部：水压表1块，规格1#/120目滤网，弯头、三通等连接配件。
（3）管道①主管：选用管径40～50mm可承压3kg/cm2防老化黑色PE半硬管。
②支管：选用管径16～25mm可承压1～2kg/cm2的防老化黑色PE软管。
（4）喷头：选用在0.1～0.2MPa工作压力下，流量40～60L/h,喷洒半径1.2～1.5m 的360°雾化喷头。
（5）其它配件：各种等径连接件，旁通带，生料带、堵头等。
2.系统安装（1）修建蓄水池：于温室（大棚）近水源处修建容量6m3以上的半地下式防渗蓄水池1座。
（2）微喷设备安装①根据选定的温室（大棚）大小和微喷头的喷洒半径在支管同一侧面用专用打孔器将微喷头安装好。
行与行的喷头排列为等腰三角形组合。
②将带喷头的支管沿温室（大棚）长方向按设计要求水平吊顶安装。
③将主管沿温室宽方向铺设，并与支管连接。
末端用堵头堵住。
（3）组装田间首部按水压表过滤器的顺序用配套的连接件组装，在接头丝口上缠无油生料带，防止漏水，如条件允许，可在水压表和过滤器间安装施肥罐。
(4)连接水泵、田间首部、输水主管。
3.喷灌供水(1)预蓄喷灌水：提前2～3天在蓄水池装满井水、自来水或清澈的河水进行预温。
(2)供水：启动水泵进行供水，同时注意观察水压表及微喷头运行是否正常。
喷灌工程施工技术要点
喷灌工程施工技术要点一、土壤状况与场地选择在施工之前，首先要对施工场地进行详细调查和分析，了解土壤性质和地形环境，选择合适的喷灌系统。
不同土壤类型和植物种类适合不同类型的喷灌系统，比如粘土和砂土适合不同的管道和喷头。
在场地选择上，要考虑水源地和水压条件，选择离水源近且水压充足的地点施工，以保证喷灌系统的正常运行。
二、喷灌系统设计在进行喷灌系统设计时，需要根据作物种类、土壤性质、降雨量等多种因素进行综合考虑，设计出合理的喷灌系统。
首先要确定灌水方式，是采用喷洒式、滴灌式还是喷头式。
其次要确定灌溉时间和水量，根据作物生长周期和水需求确定灌溉周期和水量。
最后要设计喷灌管道和喷头的布局，保证喷洒均匀、覆盖面积广。
三、材料选购与布线在喷灌系统施工过程中，材料的选购和布线是非常重要的环节。
首先要选择质量好、耐用的材料，比如优质的管道、阀门、喷头等。
其次要根据设计图纸进行合理的布线，保证管道和设备之间的连接紧密，不漏水不漏气。
四、施工技术要点1. 开挖沟槽：根据设计要求和布线图进行开挖沟槽，保证管道的埋设深度和坡度合理。
2. 安装管道和附件：将管道和附件按照设计要求进行安装，并做好接头处的密封处理。
3. 安装喷头和喷灌设备：将喷头和喷灌设备按照设计图纸进行安装，保证喷洒方式和喷水范围满足需求。
4. 调试喷灌系统：在安装完成后，进行系统的调试和检查，确保喷灌系统正常运行并进行漏水和漏气的检查。
5. 灌溉管理：在喷灌系统正式运行后，要定期检查和维护系统，保持系统设备的良好状态，提高喷灌效果。
五、施工注意事项1. 施工过程中要保持施工现场的整洁，杜绝乱丢废弃物等不良行为。
2. 施工中要做好安全防护工作，避免发生事故和意外。
3. 施工人员要具备专业技能和技术知识，熟练掌握喷灌系统的安装和调试技术。
4. 在施工过程中要严格按照设计要求和标准进行操作，确保施工质量和效果。
以上就是喷灌工程施工技术要点的介绍，通过合理的设计和施工，可以保证喷灌系统正常运行并满足灌溉需求。
微喷头系统使用注意事项
微喷头系统使用注意事项1.安装位置选择微喷头系统应根据具体使用需求选择安装位置。
首先，要确保安装位置充分考虑植物生长的需求，避免盲目设置花坛、植物的浇灌。
其次，考虑周围环境对微喷头的影响，避免安装在受到大风吹袭或者容易被损坏的地方。
最后，选择安装位置时，也要考虑管道的布局和施工便利性。
2.确保水源干净微喷头系统的稳定运行离不开干净的水源供应。
在使用微喷头系统前，要确保水质干净，并经过过滤处理。
水源中的悬浮物、泥沙等杂质容易堵塞微喷头，影响喷水效果。
可以采用过滤器等设备进行处理，确保供给微喷头的水质良好。
3.控制水压和流量微喷头系统需要根据使用需求进行合理的水压和流量控制。
水压过大会导致微喷头喷水不均匀甚至破裂，而水压过小则会影响喷水距离和喷水量。
流量过大会造成水源的浪费，而流量过小则会导致微喷头无法正常工作。
因此，合理控制水压和流量是确保微喷头系统正常运行的关键。
4.定期检查和维护微喷头系统使用一段时间后需要进行定期检查和维护，以保证系统的正常运行。
定期检查包括查看微喷头是否有堵塞、破损等情况，并进行清洗和更换。
同时，要检查管道是否漏水和老化，以及阀门和连接处是否紧固。
定期维护可以延长微喷头系统的使用寿命，并确保其稳定运行。
5.防止结冰和冻裂在寒冷的冬季，微喷头系统的使用面临着结冰和冻裂的风险。
为了防止这种情况发生，可以采取一些措施。
首先，要确保在微喷头系统不使用的时候，将水源供应切断，并排放出管道内的余水，以防止结冰。
其次，可以设置防冻装置，如加热器等，来防止微喷头和管道受到冷冻的影响。
另外，可以选择使用耐冻的材料和设备，以增加抗冻性能。
6.避免过度使用微喷头系统虽然是一种方便高效的水源喷洒系统，但过度使用会带来一些问题。
过度使用会使水资源消耗过多，不利于环境保护和可持续发展。
此外，过度使用可能对植物造成过湿和过浇灌等问题。
因此，在使用微喷头系统时，要结合植物的需求和环境的变化，合理控制使用频率和时间，避免浪费和损害。
喷灌系统安装施工方案
喷灌系统安装施工方案喷灌系统是一种将水喷洒到农田及其他绿化场地的灌溉系统。
它可以提高灌溉效率，降低水资源的浪费。
在进行喷灌系统的安装施工时，应考虑以下几个方面：1.设计规划：在安装喷灌系统之前，必须进行设计规划。
该计划应包括农田的规模和形状、土壤类型和排水情况等因素。
根据这些信息，可以确定所需的灌溉设备和其位置，以及灌溉水的供应源。
2.引水工程：喷灌系统的安装需要有一个合适的引水工程。
这可能包括建造水库或挖掘池塘等水储存设施，以确保系统能够持续供水。
水源管道和泵站也需要建造，将水输送到灌溉系统的各个部分。
3.喷灌设备安装：喷灌系统包括喷头、管道和阀门等部分。
喷头应根据农田的形状和喷洒需求来放置。
管道应正确铺设，保证有良好的防渗漏工作。
阀门用于控制灌溉的时间和水量。
这些设备的安装需要遵循相关的技术规范，以确保系统的正常运行。
4.喷灌系统管理：喷灌系统的安装完成后，运行和管理也非常重要。
系统应定期检查和维护，以确保各个部分的工作正常。
喷灌头和管道的堵塞需要及时处理，并根据需要更换。
同时，系统的水源的管理也很关键，需要保持清洁和合理使用。
5.节水措施：喷灌系统的安装应考虑采用节水措施。
这包括使用节水喷头和喷灌技术，避免在风大或天气干燥时喷洒水分。
此外，可以使用土壤湿度传感器控制喷灌系统的运行，根据土壤湿度调整灌溉的时间和水量。
在实际施工过程中，应确保施工人员具备相关技术知识和经验。
他们应熟悉喷灌系统的安装要求，并能够解决可能出现的问题。
此外，应注意施工过程中的安全事项，提供必要的防护设备和培训，以确保工人的安全。
总之，喷灌系统的安装施工需要全面的规划和设计，合理的施工安排和管理，以及合格的施工人员。
通过正确的安装和管理，喷灌系统可以提高灌溉效果，减少水资源的浪费，为农田和其他绿化场地提供稳定的灌溉水源。
微喷设备的安装方法
微喷系统是近几年利用国内外先进技术组装的新型节水灌溉设施，主要是利用水流通过低压管道系统以一定速度从特制的喷头喷出，在空气中分散成细小的水滴，着落在作物及周围的地面上，从而达到增加大棚内湿度、及时补充水分的目的。
安装方法：
1.按行距配好管带配件，量好管带和主管。
2.安装、主管带一端接皮管（皮管连接压力水源和水泵），另一端接配件，配件后面连接喷灌带，封好尾部。
3.如有小数滴孔和杂质堵塞，可解开喷灌带尾部，用清水冲洗一分钟左右即可。
4.施肥通过水泵吸入或通过主管带上接三通用压力（如施肥器、喷雾器），在局作物2米前注入。
5.喷灌带上覆盖黑地膜或其他覆盖物，有利于保持作物根部温度，减少水挥发及杂草生长，同时还具有减少小病虫害，防止地面板结，提高果实品质及色泽等功效。
6.尾部密封技巧：一种方法是尾部打三角结；另一种方法是剪下宽约1-2公分的喷灌带或主管带。
再将喷灌带的尾部卷三次宽约一寸，然后将剪下的喷灌带套上，即起到封堵效果。
喷灌微喷带施工
10.喷灌施工10.1微喷带铺设管道均在地表铺设，微喷带采用DN16微喷带，与PE主管连接。
（1）微喷带(毛管)：是直接向作物施水的管道，是喷灌系统中用量最多的管道，其作用是把管网中的压力水流均匀而稳定地分配到田间土壤，满足作物对水分的需要。
（2）毛管布设毛管垂直于支管两侧呈鱼骨式布置，方向与种植方向一致，毛管间距及毛管喷口的间距应符合设计要求。
毛管与PE支管连接，毛管上设阀门，便于控制与更换。
（3）微喷带连接应紧固、密封，两支管毛管应从中间断开。
微喷带铺设须平整，无拧转、打结。
微喷带铺设时，应将流道向上，连接应紧固、密封，两支管间微喷带应用尼龙绳扎紧。
（4）应教育、指导、监督田间管理人员在放苗、定苗、锄草时要认真、仔细，不要将微喷带及相关设备损坏。
（5）支管及毛管为地面管道，为防止管材管件的丢失及损坏，每到冬季支管应及时收起妥善保存，毛管按要求进行更新。
10.2微喷头安装（1）喷头型号符合实际要求，采购应具有安全生产许可证、产品出厂合格证以及相关检测证明等文件，并有相应的保护措施，并便于管理、养护和维修。
喷头与支管连接应符合要求，不得渗漏。
（2）安装喷头之前，应对所有管道注水冲洗，清除管内的泥沙和异物，避免杂物堵塞喷头。
喷灌区域边界和特殊点喷头的安装位置应考虑定位的合理性，防止出现边界漏喷或喷洒出界现象。
喷头安装高度应与地面平齐，避免过高或过低。
10.3喷灌系统的试压及试运行（1）试压前检查安装完毕的滴灌系统管网，应根据管网的结构特点分段冲洗。
对试压设备、排气阀及进水管等设施加以检查，要保证试压系统的严密性及其功能。
（2）试压与试运行缓缓地向试压管道中注水，同时排除管道内的空气，管道充满水后进行耐压试验。
当设备冲洗干净、试水正常后就可进行系统试运行，待系统运转正常达到设计规定值后方可交付使用。
喷灌机的安装使用说明(二)2024
喷灌机的安装使用说明（二）引言概述：本文档是关于喷灌机的安装和使用说明的第二部分，旨在帮助用户了解如何正确安装和合理使用喷灌机。
本文将从以下五个大点逐一展开介绍：喷灌机的安装准备工作、喷灌机的安装步骤、喷灌机的使用方法、维护与保养、注意事项。
通过阅读本文档，用户将能够全面了解喷灌机的安装和使用要点。
1. 喷灌机的安装准备工作：- 确定安装位置和灌溉区域- 准备所需材料和工具- 清理安装区域和灌溉区域- 根据灌溉需求选择合适的灌溉喷头2. 喷灌机的安装步骤：- 安装主机底座和支架- 搭建灌溉喷头支架- 连接喷灌机主机和喷灌水管- 安装喷灌喷头和调节喷灌角度- 连接电源和水源，进行测试3. 喷灌机的使用方法：- 设定灌溉时间和间隔- 调节喷灌机的喷水量和喷灌角度- 确保灌溉区域覆盖均匀- 定期检查喷灌机的工作状况4. 维护与保养：- 定期清洁喷灌机的喷头和过滤器- 检查电源线和水管的连接是否牢固- 定期检查喷灌机的零部件磨损情况- 如果发现故障或损坏，及时修复或更换部件5. 注意事项：- 在安装和维护喷灌机时，务必断开电源和水源- 避免将喷灌机安装在不稳固的地面上- 注意防水措施，确保喷灌机的电路安全- 在使用过程中，谨防喷灌机喷头堵塞或漏水现象总结：通过本文档的介绍，我们了解了喷灌机的安装和使用要点。
正确安装喷灌机、合理使用喷灌机以及定期保养和维护喷灌机是确保其正常工作和延长使用寿命的关键。
在使用喷灌机时，用户需注意安全事项，以避免潜在的风险。
希望本文对用户能有所帮助，并能顺利使用喷灌机进行灌溉工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微喷灌技术
主 讲 人： 蔺栓保 酒泉职业技术学院
2014.09
现代节水灌溉技术
微喷灌系统安装技术要点
现代节水灌溉技术
一、微喷灌系统布置
微喷灌系统布置是指对首部枢纽和各级管道的走向、位 置和联接关系进行确定的设计过程。系统的布置因地形地势、 作物种植等而定。 1.地面系统 2.树上系统 3.悬挂系统 4.地下系统
设置悬挂铁丝等，投资较高。
现代节水灌溉技术
4.地下系统
微喷头仍由引出地面的毛管供水，由插杆支撑运行。
支毛管埋在地下，可降低对管道抗老化的要求，便于农 作和保护，应用最多。目前开发出的快速接头使微喷头 的装卸更为方便，适宜于我国农村的状况。
现代节水灌溉技术
二、微喷头系统安装时的注意事项
根据设计要求和 流向标记安装球 阀、文丘里施肥 器、网式过滤器。
注有水流走向的箭头，安装时应看清楚。首部文丘里施肥
器与网式过滤器安装时要保持水平。
现代节水灌溉技术
三、 微喷头系统使用时的注意事项
（一）使用微喷头喷灌之前，要先打开支管上的阀门，让微 喷头能够出水。 （二）在使用文丘里施肥器施肥时，应适当关小球阀（45° 角时吸肥效果最好），让水从施肥器中流过，吸肥器开始吸 肥。 （三）定期检查清洗过滤器，做到定期排沙冲洗，如发现滤 网破烂需及时更换。 （四）关闭系统时，首先关闭水泵等动力系统，然后逐级关 闭各级阀门。
树冠顶部。有研究表明树上系统在苹果园中可改善苹果
的着色。另外在柑桔园，树上系统可用于防霜冻。也可 用于降温和改善田间小气候。但树上系统要求更高的供 水压力以补偿较高的位置和较长毛管的水头损失。
现代节水灌溉技术
3.悬挂系统 悬挂系统是用铁丝等将支管悬空使微喷头悬空喷洒 作业，主要用于育苗、花卉等，果园中应用较少。由于要
现代节水灌溉技术
主持单位: 酒泉职业技术学院 北京农业职业学院
山西水利职业技术学院
参建单位: 杨凌职业技术学院
山东水利职业技术学院
重庆水利电力职业技术学院
现代节水灌溉技术
现代节水灌溉技术
安装弯头 和堵头等 锁紧管件
安装完毕后， 打开阀门用 水冲洗管道， 然后关上阀 门。
微喷头系统在安装时有一定的顺序
现代节水灌溉技术
根据设计要求和流向标记安装球阀、文丘里施肥器、 网式过滤器。球阀与文丘里施肥器中间用铁对丝连接，过 滤器与支管之间通过带螺纹的阴直通连接。球阀，铁对丝 ，文丘里施肥器，网式过滤器，阴直通安装时需缠生料带 ，锁紧管件要拧紧。文丘里施肥器，网式过滤器一侧都标
现代节水灌溉技术
1.地面系统 在这种系统中，微喷头和毛管都在地面上铺放，系 统便于安装、检查、移动，但管道易受破坏和丢失，地
面管道的抗老化性要求较高。当果树很小时，田间往往
套种其他作物，在这种情况下地面系统有时影响耕作。
现代节水灌溉技术
2.树上系统 在我国江西的柑桔园和山东等地的苹果园都有树上 式微喷系统的实例。这一系统中，微喷头置于树冠中或
