粉喷桩施工工艺
粉喷桩施工工艺

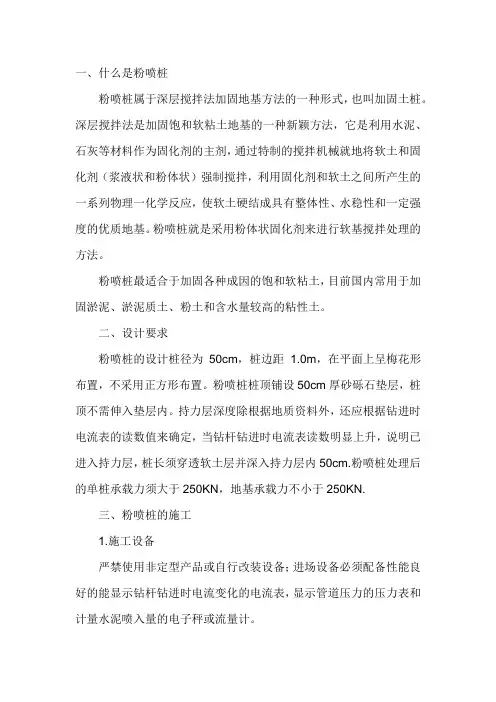

一、什么是粉喷桩粉喷桩属于深层搅拌法加固地基方法的一种形式，也叫加固土桩。
深层搅拌法是加固饱和软粘土地基的一种新颖方法，它是利用水泥、石灰等材料作为固化剂的主剂，通过特制的搅拌机械就地将软土和固化剂（浆液状和粉体状）强制搅拌，利用固化剂和软土之间所产生的一系列物理一化学反应，使软土硬结成具有整体性、水稳性和一定强度的优质地基。
粉喷桩就是采用粉体状固化剂来进行软基搅拌处理的方法。
粉喷桩最适合于加固各种成因的饱和软粘土，目前国内常用于加固淤泥、淤泥质土、粉土和含水量较高的粘性土。
二、设计要求粉喷桩的设计桩径为50cm，桩边距1.0m，在平面上呈梅花形布置，不采用正方形布置。
粉喷桩桩顶铺设50cm厚砂砾石垫层，桩顶不需伸入垫层内。
持力层深度除根据地质资料外，还应根据钻进时电流表的读数值来确定，当钻杆钻进时电流表读数明显上升，说明已进入持力层，桩长须穿透软土层并深入持力层内50cm.粉喷桩处理后的单桩承载力须大于250KN，地基承载力不小于250KN.三、粉喷桩的施工1.施工设备严禁使用非定型产品或自行改装设备；进场设备必须配备性能良好的能显示钻杆钻进时电流变化的电流表，显示管道压力的压力表和计量水泥喷入量的电子秤或流量计。
2.室内配比实验粉喷桩处理软基效果为何，很大程度上取决于配比的选择是否适合当地工程地质条件。
各标段承包人和监理单位在施工前必须根据设计地质资料和动力搅拌资料，按有关规范要求做室内配比试验。
①粉喷桩加固料宜采用425#普通硅酸盐水泥，水泥用量因天然含水量而异，按以下方法配比：W1≤50%，水泥用量50kg/m；50%＜W1≤70%，水泥用量为55kg/m；W1＞70%，水泥用量为60kg/m～65kg/m.②加固处理的强度，应以无侧限抗压强度衡量，试件养护龄期为7d，28d，90d，要求R28≥0.8MPa，R90≥1.2MPa.3.现场工艺性试桩根据室内配比进行工艺性试桩，试桩应达到下列要求。
粉喷桩施工工艺

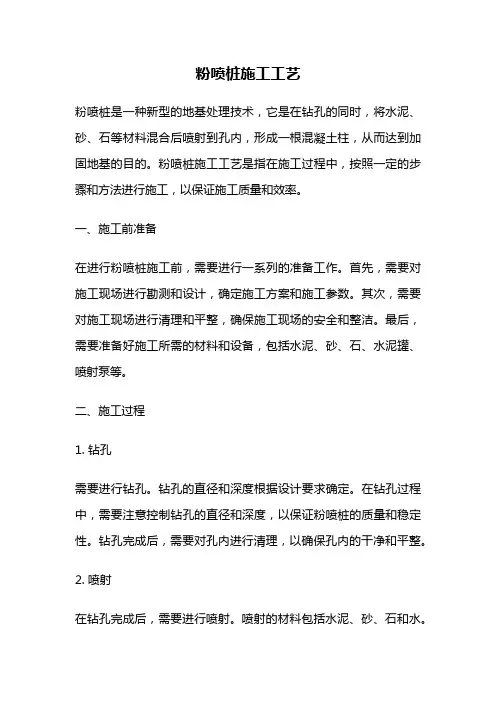

粉喷桩施工工艺粉喷桩是一种新型的地基处理技术，它是在钻孔的同时，将水泥、砂、石等材料混合后喷射到孔内，形成一根混凝土柱，从而达到加固地基的目的。
粉喷桩施工工艺是指在施工过程中，按照一定的步骤和方法进行施工，以保证施工质量和效率。
一、施工前准备在进行粉喷桩施工前，需要进行一系列的准备工作。
首先，需要对施工现场进行勘测和设计，确定施工方案和施工参数。
其次，需要对施工现场进行清理和平整，确保施工现场的安全和整洁。
最后，需要准备好施工所需的材料和设备，包括水泥、砂、石、水泥罐、喷射泵等。
二、施工过程1. 钻孔需要进行钻孔。
钻孔的直径和深度根据设计要求确定。
在钻孔过程中，需要注意控制钻孔的直径和深度，以保证粉喷桩的质量和稳定性。
钻孔完成后，需要对孔内进行清理，以确保孔内的干净和平整。
2. 喷射在钻孔完成后，需要进行喷射。
喷射的材料包括水泥、砂、石和水。
在喷射过程中，需要控制喷射的压力和流量，以保证喷射的均匀和稳定。
喷射完成后，需要对喷射的混凝土进行养护，以确保混凝土的强度和稳定性。
3. 检测在施工过程中，需要对粉喷桩进行检测。
检测的内容包括混凝土的强度、密度和质量等。
检测的目的是为了确保粉喷桩的质量和稳定性，以满足设计要求。
4. 养护在粉喷桩施工完成后，需要进行养护。
养护的时间根据设计要求确定。
在养护过程中，需要对粉喷桩进行保护，以防止外界因素对其造成损害。
养护完成后，需要进行检测，以确保粉喷桩的质量和稳定性。
三、施工注意事项1. 施工现场应保持整洁和安全，避免杂物和人员进入施工区域。
2. 施工过程中应注意控制喷射的压力和流量，以保证喷射的均匀和稳定。
3. 施工过程中应注意控制钻孔的直径和深度，以保证粉喷桩的质量和稳定性。
4. 施工过程中应注意检测和养护，以确保粉喷桩的质量和稳定性。
粉喷桩施工工艺是一项复杂的工程，需要严格按照设计要求和施工规范进行施工。
只有在施工过程中严格控制每一个环节，才能保证粉喷桩的质量和稳定性，达到加固地基的目的。
粉喷桩施工工艺工法
粉喷桩施工工艺工法1.前言工艺工法概况粉体搅拌法(简称粉喷法)，是用特制的设备和机具，将加固剂粉体材料(水泥或石灰)通过压缩空气的传送，与地基土强行拌和，使之产生充分的物理、化学反应后，形成一定强度的桩体(简称粉喷桩)。
这是一种改善土质，提高地基强度的软土地基加固方法，可以广泛地适用于淤泥质土，杂填土，软粘土等地基加固。
工艺原理粉喷技术是用专用的搅拌机把粉状加固料用压缩空气喷入地基深部，由钻机叶片回旋作用与原位软土强制搅拌、混合压密、吸收地下水、使粉状加固料与软土充分混合，进行一系列物理、化学反应，形成具有水稳性及一定强度的完整柱状加固体，提高土的稳定性和力学性能，达到加固基地的作用。
2.工艺工法特点具有承载力高、沉降小、稳定性好、工期短；侧向水平位移明显减少等突出优点；后期沉降较慢、工程造价高。
3.适用范围适合于加固各种成因的饱和软粘土、淤泥、淤泥质土、粉土等地层加固。
4.主要引用标准《公路工程质量检验评定标准》（JTGF801-2004)；《公路路基施工技术规范》（JTG_F10-2006）；《铁路路基施工规范》（TB10202-2002）；5.施工方法用专用机具将粉体材料(水泥或石灰)通过高压空气压入至被加固的深层软土中原位搅拌压缩，并吸收周围水份，产生一系列物理化学反应形成的具有一定强度的桩体，起到加固软土地基的作用。
6.工艺流程及操作要点施工工艺流程粉喷搅拌桩施工的工艺流程见图1。
图1粉喷搅拌桩施工的工艺流程图操作要点施工前的准备1施工现场配备各种计量仪器设备，做好计量装置的标定工作。
2对进场水泥进行抽检并进行试验工作，然后进行粉喷桩水泥用量的室内试配设计，并确定每延米桩体的水泥用量。
3定出每根粉喷桩的桩位，做好标记(可用石灰画线或插竹签)，每根桩的桩位平面误差不得大于5cm。
试桩1 按设计要求进行试桩，试桩的目的是为设计提供资料并取得合理的工艺参数。
2 根据试桩参数和专项方案进行工程粉喷桩的施工。
粉喷桩标准化施工工艺
粉喷桩标准化施工工艺1.范围适用于连云港连云新城示范区工程粉喷桩地基处理。
桥头加固区、过度段采用粉喷桩处理，粉喷桩直径为50cm，粉喷桩需打穿淤泥层、进入粘土层1.5m〜2.0m,桩长为15m〜16m。
2.编制依据2.1《市政公用工程设计文件编制深度规定》（2004）2.2《城市道路设计规范》（CJJ37-90）2.3《公路路基设计规范》（JTG D30-2004）2.4《城镇道路工程施工与质量验收规范》（JCC1-2008）2.5设计图纸连云新城云湖路、纵五路南段及纵七路南段道路工程施工图设计（第一册道路工程）；连云新城朐州路西段（汇海路-玉竹北路）道路工程施工图设计（第一册道路工程）；2.6其他国颁、部颁相关专业的现行设计标准、规范、规程。
3.施工准备粉喷桩施工准备工作主要包括：场地的整平、桩机的进场及检查、桩位平面图的绘制及桩编号、水泥的进场及检验。
3.1场地整平在施工前清除有碍于粉喷桩施工的混凝土块、块石等硬质杂物及场地内杂草、有机质、腐泥等软质杂物，并将凹凸不平的地面回填整平。
整平后根据现场情况，若施工场地不能满足粉喷桩机行走要求，则铺设一层砂垫层，垫层厚度根据现场情况确定。
3.2桩机进场及检查根据施工进度计划组织安排双向搅拌机进场，数量满足总进度计划需要。
桩机进场后对钻头、钻杆、计量装置、电脑记录及打印装置等进行检查，详细检查内容如下：(1)钻头：钻头直径满足设计需要(50cm)。
⑵钻杆：钻杆规格满足125mmX 125mm要求，其长度满足桩长要求：根据最大桩长，钻杆长度至少应为18m。
钻杆验收合格后在其杆身上用油漆每1m划出标识线。
⑶计量装置：计量装置在粉喷桩施工过程中起到质量监测的作用，正式施工前必须进行标定，并要求在施工过程中要有专人监控记录。
计量装置包括深度计、流量计、各种压力表、电压表。
⑷电脑记录及打印装置：在施工前检查是否为定型产品，并不得具有存储功能，具备现场打印施工过程资料的功能。
粉体喷射搅拌桩施工工艺(三篇)
粉体喷射搅拌桩施工工艺一、特点１、可根据不同加固土的性质和需要达到的桩体要求，选用不同种类不同掺量的固化材料，目前常用的有水泥和石灰等。
２、利用固化材料可提高加固土的早期强度，大大缩短工期，由于固结屈服应力很大，故上部承重时，不会产生固结沉降。
３、施工机具简单，设备小型便于操作。
无振动和噪音对周围土体无挤压作用，可在建筑物、人口密集区邻近施工。
４、加工费用低廉，技术效果明显，可用于大范围软基处理。
二、原理粉体搅拌是以石灰、水泥等粉体固化材料，通过专用的粉体搅拌机械用压缩空气将粉体送到软弱地层中。
凭借钻头叶片，在原位进行强制搅拌，形成土和掺和料的混和物。
使其产生一系列的物理－－化学反映，从而形成柱状加固体，提高土的稳定性能和力学性能一般在掺入１５％水泥的情况下，９０天龄期的无侧限抗压强度可达２０ＭＰａ。
三、施工工艺（一）主要施工机械１、５０ＫＷ以上发电机一台，向系统提供动力。
２、粉体发送器一台，向钻机提供气粉混合物。
３、空气压缩机一台，作为风源。
４、ＣＰＰ－７型搅拌机一台（由底座、钻架、搅拌钻头等组成）通过搅拌叶片的机械搅拌作用，使灰土混合。
（二）施工程序１、定位：平整场地将搅拌机移到桩位调平机位、对中。
２、预搅钻进下沉：启动搅拌搅机电机，使钻头正向转动钻进匀速下沉至设计标高为止。
３、喷粉搅拌提升，当深层搅拌机下沉到设计深度时开启空压机待气粉混和物到达喷口时按确定的提升速度开动钻机反钻边喷灰，边提升搅拌机。
４、重复搅拌：搅拌机喷灰反转提升至原地面以下５０ｃｍ时，关闭空压机。
为使软土和固化剂搅拌均匀，再次将搅拌机钻进下沉，直至设计深度，再将搅拌机按规x定速度反转提升出地面。
５、移位，准备打下一根桩。
（三）劳动力组织每台钻机由８－１０人组成１、班长１名－－－负责施工指挥、质量进度协调各工序之间的工序衔接。
２、司机工１名－－正确操纵搅拌钻机的定位、下钻、提升喷化粉体等工序观察检查机械运转情况和维修保养。
粉喷桩施工工艺
粉喷桩施工工艺

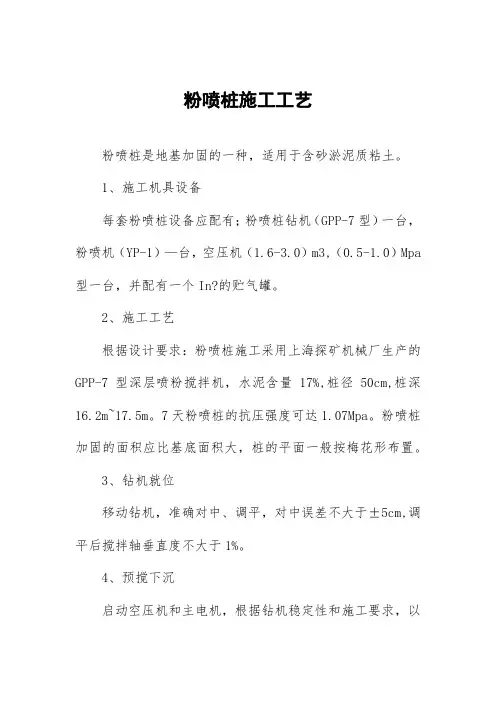

粉喷桩是地基加固的一种，适用于含砂淤泥质粘土。
1、施工机具设备
每套粉喷桩设备应配有；粉喷桩钻机（GPP-7型）一台，粉喷机（YP-1）—台，空压机（1.6-3.0）m3,（0.5-1.0）Mpa 型一台，并配有一个In?的贮气罐。
2、施工工艺
根据设计要求：粉喷桩施工采用上海探矿机械厂生产的GPP-7型深层喷粉搅拌机，水泥含量17%,桩径50cm,桩深16.2m~17.5m。
7天粉喷桩的抗压强度可达1.07Mpa。
粉喷桩加固的面积应比基底面积大，桩的平面一般按梅花形布置。
3、钻机就位
移动钻机，准确对中、调平，对中误差不大于±5cm,调平后搅拌轴垂直度不大于1%。
4、预搅下沉
启动空压机和主电机，根据钻机稳定性和施工要求，以
I、II、III档的顺序，正转进钻预搅，在进钻的同时，通过搅拌轴的中心孔向钻头部位被子加固土连续送气，直至钻到设计深度。
5、喷粉提升
启动喷粉机，确认送粉到钻头后，用I档或II档开始反转提升。
整个制桩过程应确保边喷粉、边搅拌、边提升的连续作业。
若出现断粉、堵管、喷粉量不足等现象应进行补喷，并重迭50cm以上桩长。
当提升至设计桩顶时,关闭喷粉机，用I档原地搅拌1分钟。
6、重复搅拌
为确保制桩搅拌均匀，应根据施工需要，采用I、II或III档再进行一次下沉，提升搅拌，重复搅拌的长度根据施工要求确定。
粉喷桩施工工艺
粉喷桩施工工艺粉喷桩施工工艺粉喷桩作为一种常见的地基处理技术，被广泛应用于建筑、交通、水利等工程领域。
它不仅能够提高地基的承载能力，还能改善地基的稳定性和抗震性能。
在粉喷桩的施工过程中，采取科学合理的工艺措施对确保施工质量至关重要。
本文将就粉喷桩施工工艺的几个关键步骤进行深入探讨，并分享我对这个主题的观点和理解。
1. 地质勘察与设计阶段在进行粉喷桩施工之前，首先需要进行地质勘察和设计。
地质勘察的主要目的是了解地质条件、地下水位以及地下障碍物等情况，以便合理设计施工方案。
设计阶段需要根据地质勘察结果确定施工参数，如桩的直径、间距和深度等，并进行桩体的稳定性和承载力计算，确保施工的安全可行性。
2. 施工前准备工作在正式开始粉喷桩施工之前，需要进行一系列的准备工作。
首先是清理施工场地，确保施工现场的整洁和安全。
然后根据设计要求搭建起施工设备和工作平台，并进行设备的检查和调试。
需要准备好施工所需的材料和粉喷机，确保施工进展顺利。
3. 施工操作流程粉喷桩的施工工艺主要包括钻孔、喷射、养护等几个基本环节。
具体操作步骤如下：3.1 钻孔：根据设计要求，在地面上利用锚杆钻机进行钻孔作业。
钻孔深度通常要达到设计深度，并在钻孔过程中注意对孔壁的检查和加固，以保证孔壁的稳定性。
3.2 清孔：在钻孔结束后，需要对孔底进行清孔作业，以保证桩体的质量。
常用的清孔方法有水冲孔和气动清孔。
3.3 喷射：在钻孔清孔完成后，利用粉喷机将水泥混合物注入孔内。
喷射时应注意控制喷射压力和喷射速度，确保水泥混合物充分填充孔内并与周围土壤形成均匀的夯实体。
3.4 养护：喷射结束后，需要对施工的粉喷桩进行养护。
养护期间，应对粉喷桩进行湿养护，避免出现开裂和龟裂等情况。
养护时间一般为7-14天，取决于环境温度和湿度等因素。
4. 施工质量控制为了确保粉喷桩的质量，需要进行严格的施工质量控制。
主要包括以下几个方面：4.1 施工参数控制：根据设计要求，严格控制桩的直径、间距和深度等施工参数，确保施工的准确性。
粉喷桩施工方案
粉喷桩施工方案一、引言粉喷桩是一种常用的地基处理方法，适用于土质较松、不稳定的地区。
本文将详细介绍粉喷桩施工方案，包括施工目的、施工方法、施工步骤、施工工艺以及质量控制等内容。
二、施工目的粉喷桩施工的主要目的是加固地基，提高地基的承载能力和稳定性。
通过注入水泥浆料形成的喷射桩体，可以有效地改善地基土的力学性质，增加地基的承载能力，并提高地基的抗沉降和抗震能力。
三、施工方法1. 前期准备：a. 安全措施：在施工前，必须做好安全措施，包括设置警示标志、划定施工区域、提供必要的安全防护设施等。
b. 设备准备：准备好所需的施工设备，包括喷射桩机、水泥浆料搅拌机、输送泵等。
c. 材料准备：准备好所需的材料，包括水泥、砂子、骨料等。
2. 施工步骤：a. 预处理：清理施工区域，去除杂物和表层土壤，确保施工区域的平整。
b. 钻孔：使用喷射桩机进行钻孔，根据设计要求确定钻孔的深度和直径。
c. 水泥浆料搅拌：将水泥、砂子和骨料按照一定比例放入水泥浆料搅拌机中进行搅拌，形成均匀的浆料。
d. 喷射桩施工：将搅拌好的水泥浆料通过输送泵输送到钻孔中，同时进行喷射桩施工，形成喷射桩体。
e. 后期处理：等待喷射桩体充分凝固后，进行后期处理，包括对桩顶进行修整、清理施工区域等。
四、施工工艺1. 钻孔工艺：a. 钻孔直径：根据设计要求确定钻孔的直径，一般为300mm-600mm。
b. 钻孔深度：根据设计要求确定钻孔的深度，一般为10m-30m。
c. 钻孔间距：根据设计要求确定钻孔的间距，一般为1.5m-3m。
2. 喷射桩施工工艺：a. 喷射桩间距：根据设计要求确定喷射桩的间距，一般为1.5m-3m。
b. 喷射桩直径：根据设计要求确定喷射桩的直径，一般为300mm-600mm。
c. 喷射桩体强度：根据设计要求确定喷射桩体的强度，一般为C20-C40。
五、质量控制1. 材料质量控制：a. 水泥：使用符合国家标准的水泥，检查水泥的生产日期、标志、包装等信息，确保水泥质量合格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粉喷桩施工工艺
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
粉喷桩施工工艺一、技术要求
本标段粉喷桩设计桩长6～13m，桩径50cm，桩间距1.1m、1.3m、1.5m正三角形布置。
喷粉量55Kg/m。
桩身28天无侧限抗压强度
1.2MPa，单位复合地基承载力不小于130KPa。
二、设备、材料
主要施工机械设备（一个工作面）
三、施工准备
1.施工放样
在粉喷桩施工前，根据路基宽度和设计参数在施工平面画布桩图。
依布桩图放出施工区域大样，在每区域按设计桩距进行桩位放样。
2.查明障碍物
地下有无大块石、树根、地下管线等，空中有无高压线。
障碍物均应事先消除。
3.施工场地
地面土质较差、承载力较低时，应铺设砂砾石垫层，以满足施工机械场地的行走要求。
4.材料要求
水泥出厂具有质量保证单，并确保在有效期内使用。
在水泥使用前按规定进行强度、安定性等材质试验,必须经检验合格后才能进行使用。
严禁使用过期、受潮结块变性的劣质水泥。
5.施工机械
试桩采用具有自动记录及打印功能的粉喷桩桩机进行施工。
四、施工工艺
1.钻机对位
根据设计，确定加固机体的位置，钻机井架上必须设置标准而又显着的深度标志尺。
钻机就位时必须调平，用水平尺来测量粉喷机械的水平，用垂球测定钻机井架的垂直，使搅拌轴保持垂直，以确定成桩的垂直度。
2.下钻
钻机就位后，先启动内钻杆钻头（反向），后启动外钻杆钻头（正向），然后启动加压装置，加压装置中的链条同时对内外钻杆加压，使内外钻杆沿导向架向下，内钻头先切土、入土，外钻头后入土、搅拌。
3.喷灰、搅拌
开启喷粉装置，在内钻头（反向）入土后喷灰，其二层旋转叶片作用为：下面一层是破土，上面一层为搅拌；外钻头（正向）入土后，其二层旋转叶片作用为搅拌、压灰；直到设计深度，停止喷灰。
4.提升、搅拌
在达到设计深度时，先将外钻杆钻头换向（反向），后对内钻杆钻头换向（正向），同时对加压装置换向，链条将钻头提升至设计桩顶标高，完成双向搅拌粉喷桩施工。
粉喷桩工艺流程图
堆放。
3.每日庆典当日水泥库存量，当天施工结束后余量，以及施工过程中水泥的损耗数量。
4.保存好每日的粉喷桩电脑打印单，统计当日粉喷桩施工进展，计算出全日所用水泥量，并合计出电脑打印数量。
看清点数量、计算数量、打印数量三者是否吻合，如有误差找出原因，记录与水泥日报中以备查。
每月底进行一次统计，核对当月水泥总尽量、总进尺消耗量及损失量。
5.使用后水泥空袋每五十个一捆，堆放整齐，分部每日安排车辆回收空水泥袋，并安排专人与机组人员共同签认。
确保当日水泥袋按当日清
走，一边下一个工作如清点。
同时，空水泥袋数与当日水泥用量对比，除正常损耗外，应基本吻合。
6.水泥仓库应采取防雨、防潮措施，失效结块变硬的水泥袋平放在底部，失效水泥清理出库应记录在相应台账上，整个分部粉喷桩施工结束，要有一份分部的汇总统计资料。
7.采用散装水泥时，散装水泥宜采用2个水泥罐交替使用，或者委派专人驻厂提前进行抽检，合格后直接运往工地使用。
散装水泥进场后必须进行过磅，每个水泥罐注满后也应进行过磅，以确定具体的水泥数量。
六、质量控制要点
1.做好材料堆放场地的地面排水工作，保持材料的干燥，向灰罐中投入的水泥必须过筛，以防止结块的水泥进入桩体。
2.钻进时应根据土质软硬变换档位，时时注意电流的变化，及时换档。
当电流过大时，应查清原因，避免损坏钻盘、变速箱或钻杆。
3.提升喷粉搅拌时严禁使用快档，必须按照试桩确定的提升速度操作，保证搅拌均匀。
4.喷粉搅拌时，司机与送灰操作工应注意力集中，相互配合，确保掺入比准确无误。
5.司机除保证设计成桩深度外，还要注意地层的变化，根据电流大小，确认进入持力层的深度，确保进入硬层50～100cm。
6.施工过程中如因故中断，必须在24小时内复喷，第二次喷粉接桩时，其重叠长度应大于1m，如果超过24小时应进行补桩，两桩桩径重叠长度不小于1/3。
搅拌桩施工质量容许偏差
七、安全及环保要求
1.安全要求
（1)钻进操作人员必须有操作证。
（2）施工场地必须平整，而且地基稳定，防止出现钻机下沉、倾斜的现场。
（3）施工现场严禁闲杂人员进场。
（4）各种施工机械必须确保一人一机看管。
（5）施工现场临时用电必须确保“一机、一闸、一箱、一漏”，用电电缆不得随意拉扯，过路电缆必须埋设钢管套。
2.环保要求
（1）对施工便道定期洒水，防止扬尘对空气造成污染。
施工现场的废弃物集中堆放，定期按照环保部门要求指定地点弃置。
（2）在提升喷粉距地面0.3m处停止喷粉，施工中孔口设喷灰防护装置。
