锚杆拉拔试验流程
锚杆拉拔试验规程完整
树脂及砂浆锚杆拉拔力试验规程1 总则根据GB50086-2001《锚杆喷射混凝土支护技术规》，锚杆支护必须进行强度检测，一般采取锚杆拉拔力试验。
2 试验目的锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。
试验必须在现场进行，使用的材料和设备与巷道正常支护相同。
3 试验工具和设备试验的工具与设备主要有：（1）锚杆拉力计（量程＞200kN、分辨率≤1.0kN）（2）钻孔机具。
4 准备工作4.1 地点的选择试验地点应尽量靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。
试验锚杆应避开钢带（钢筋梯）安装，距邻近锚杆不小于300mm。
4.2 锚杆、锚固剂试验用锚杆的表面应无锈、油、漆或其他污染物。
树脂锚固剂按设计选用。
4.3 钻孔用锚杆钻机在选择的地点钻孔。
试验前测量钻孔直径、锚杆直径、树脂药卷直径。
4.4 锚杆安装（1）将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底；（2）用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转5～10秒停止；（3）等待30秒后，退下锚杆钻机；（4）做好标记，以备试验。
5 拉拔试验拉拔试验在锚杆安装后0.5～4.0小时进行。
时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。
按图A.1所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。
试验前，检查手动泵或电动泵的油量和各连接部位是否牢固，确认无误后再进行试验。
试验由两人完成，一人加载，一人记录（见表A.1）。
试验时应缓慢均匀地操作手动泵压杆。
当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值。
6 锚杆拉拔测试要求（1）平巷每安装300根锚杆或掘进100米巷道，抽试三组锚杆，其中每组拱顶锚杆2根，边帮锚杆1根；设计变更或材料变更时另作一组拉拔力测试。
（2）《锚杆规》规定，锚杆质量合格条件为：同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值（kN），即PAn≥PA ；同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90％，即PAmin ≥0.9PA ；PAn—同批试件抗拔力的平均值（KN）；PA ---锚杆设计锚固力（KN）；PAmin---同批试件抗拔力的最小值（KN）；试验要求:(1)、锚杆：ф16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于42.5KN，计算式201㎜2=42.21 kN；(2)、ф18mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于53.5KN，计算式254.5㎜2=53.45kN；(3)、ф20mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于66KN，计算式314.2㎜2=65.98kN；(4)、ф22mm左旋无纵筋等强螺纹钢（Ⅰ级）锚杆，抗拔力大于80KN，计算式380.1㎜2=79.82kN；ф22mm左旋无纵筋等强螺纹钢（Ⅱ级）锚杆，抗拔力大于114.5KN，计算式 PA380.1㎜2=114.03kN。
锚杆拉拔试验方法

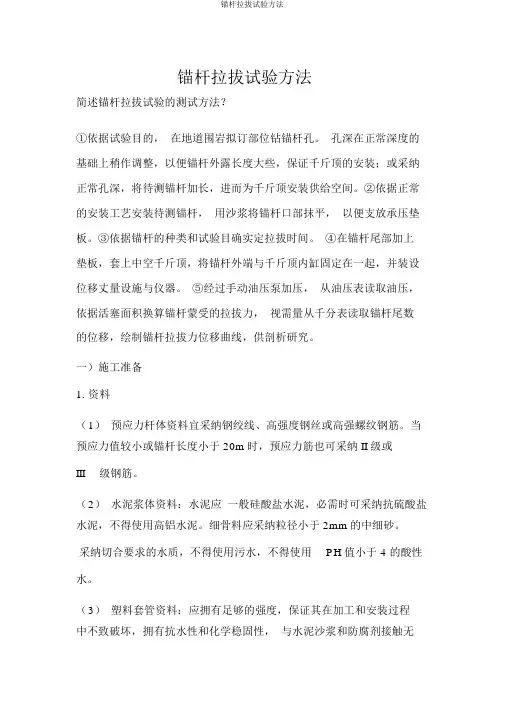

锚杆拉拔试验方法简述锚杆拉拔试验的测试方法？①依据试验目的，在地道围岩拟订部位钻锚杆孔。
孔深在正常深度的基础上稍作调整，以便锚杆外露长度大些，保证千斤顶的安装；或采纳正常孔深，将待测锚杆加长，进而为千斤顶安装供给空间。
②依据正常的安装工艺安装待测锚杆，用沙浆将锚杆口部抹平，以便支放承压垫板。
③依据锚杆的种类和试验目确实定拉拔时间。
④在锚杆尾部加上垫板，套上中空千斤顶，将锚杆外端与千斤顶内缸固定在一起，并装设位移丈量设施与仪器。
⑤经过手动油压泵加压，从油压表读取油压，依据活塞面积换算锚杆蒙受的拉拔力，视需量从千分表读取锚杆尾数的位移，绘制锚杆拉拔力位移曲线，供剖析研究。
一）施工准备1.资料（1）预应力杆体资料宜采纳钢绞线、高强度钢丝或高强螺纹钢筋。
当预应力值较小或锚杆长度小于 20m时，预应力筋也可采纳 II 级或III级钢筋。
（2）水泥浆体资料：水泥应一般硅酸盐水泥，必需时可采纳抗硫酸盐水泥，不得使用高铝水泥。
细骨料应采纳粒径小于 2mm的中细砂。
采纳切合要求的水质，不得使用污水，不得使用PH值小于 4 的酸性水。
（3）塑料套管资料：应拥有足够的强度，保证其在加工和安装过程中不致破坏，拥有抗水性和化学稳固性，与水泥沙浆和防腐剂接触无不良反响。
（4）隔绝架应由钢、塑料或其余杆体无害的资料制作，不得使用木质隔绝架。
（5）防腐资料：在锚杆服务年限内，应保持其持久性，在规定的工作温度内或张拉过程中不开裂、变脆或成为流体，不得于相邻资料发生不良反响，应保持其化学稳固性和防水性，不得对锚杆自由段的变形产生任何限制。
2.作业条件（1）在锚杆施工前，应依据设计要求、土层条件和环境条件，合理选择施工设施、用具和工艺方法。
（2）依据设计要乞降机器设施的规格、型号，平坦出保证安全和足够施工的场所。
（3）施工前，要仔细检查原资料型号、品种、规格及锚杆各零件的质量，并检查原资料和主要技术性能能否切合设计要求。
（4）工程锚杆施工前，宜取两根锚杆进行钻孔、注浆、张拉与锁定的试验性作业，查核施工工艺和施工设施的适应性。
锚杆拉拔试验
2 锚索拉拔试验
预应力锚索拉拔试验
验收试验
检查数量一般为锚索数量的5%～10%。
1 验证荷载取值2 荷载增量进 时间隔的确定2 锚索拉拔试验
验收试验 3 验证荷载的观测时间
4 位移合格判定
5 按荷载判定锚 索合格的标准
验证荷载的观测时间与现场适应性试验相同。
与现场适应性试验相同。 使用相对精度为0.5%的精确量测设备，可在5
4 位移蠕变合格判定
可用千斤顶维持荷载15min后，记录锚头的位移，若蠕变不超过 ，认为锚索合格，否则，按上一条规定做进一步试验。
2 锚索拉拔试验
适应性试验 5 锁定荷载的观测时间
2 锚索拉拔试验
适应性试验 6 锁定荷载下的位移与时间
7 显性自由段长度
8 锚索的评价 按验证试验评价方法，
评价锚索。
(3) 位移速率 当考虑了温度，结构移动和锚索体蠕变后，观测的位移速率应不大于1% e (初始锁定荷载损失为1％时对应的锚索位移量)。
2 锚索拉拔试验
锚索拉拔试验
适应性试验 通过验证试验后的锚索在使用前应进行现场 适应性试验，以检查锚索在特定现场条件下的适 应性。试验锚索一般不少于3根。
1 荷载取值
(2)荷载损失率合格，显性自由段合格。荷载取值 符合要求，位移稳定，蠕变合格，锚索位移合格。
验收试验完成后，若积累松弛或蠕变分别超过初始残余荷载的5% 或 5%e 应对锚索重新张拉，且在 110%PW 时锁定。
为了安全，最大试验荷载应不大于锚索体材料强度标准值 f ptk 的80％。
2 荷载与位移 每次荷载应保持不少于1min的稳定时间，对于峰值荷载稳定时间
应不少于15min，且隔5min测读一次位移。
锚杆拉拔试验方法
锚杆拉拔试验方法简述锚杆拉拔试验的测试方法？①根据试验目的，在隧道围岩制定部位钻锚杆孔。
孔深在正常深度的基础上稍作调整，以便锚杆外露长度大些,保证千斤顶的安装；或采用正常孔深,将待测锚杆加长，从而为千斤顶安装提供空间。
②按照正常的安装工艺安装待测锚杆，用砂浆将锚杆口部抹平,以便支放承压垫板。
③根据锚杆的种类和试验目的确定拉拔时间.④在锚杆尾部加上垫板，套上中空千斤顶，将锚杆外端与千斤顶内缸固定在一起，并装设位移测量设备与仪器。
⑤通过手动油压泵加压，从油压表读取油压，根据活塞面积换算锚杆承受的拉拔力，视需量从千分表读取锚杆尾数的位移，绘制锚杆拉拔力位移曲线，供分析研究。
一）施工准备1.材料（1) 预应力杆体材料宜选用钢绞线、高强度钢丝或高强螺纹钢筋.当预应力值较小或锚杆长度小于20m时，预应力筋也可采用II 级或III 级钢筋。
(2) 水泥浆体材料：水泥应普通硅酸盐水泥，必要时可采用抗硫酸盐水泥，不得使用高铝水泥。
细骨料应选用粒径小于2mm的中细砂。
采用符合要求的水质,不得使用污水，不得使用PH值小于4的酸性水。
（3）塑料套管材料：应具有足够的强度,保证其在加工和安装过程中不致损坏，具有抗水性和化学稳定性，与水泥砂浆和防腐剂接触无不良反应。
(4）隔离架应由钢、塑料或其它杆体无害的材料制作，不得使用木质隔离架。
(5）防腐材料:在锚杆服务年限内，应保持其耐久性，在规定的工作温度内或张拉过程中不开裂、变脆或成为流体，不得于相邻材料发生不良反应，应保持其化学稳定性和防水性，不得对锚杆自由段的变形产生任何限制。
2。
作业条件（1）在锚杆施工前,应根据设计要求、土层条件和环境条件，合理选择施工设备、器具和工艺方法。
（2）根据设计要求和机器设备的规格、型号，平整出保证安全和足够施工的场地。
（3）施工前，要认真检查原材料型号、品种、规格及锚杆各部件的质量，并检查原材料和主要技术性能是否符合设计要求。
(4）工程锚杆施工前，宜取两根锚杆进行钻孔、注浆、张拉与锁定的试验性作业，考核施工工艺和施工设备的适应性。
锚杆抗拔试验作业指导书
锚杆（索）抗拔检测作业指导书编制：审核：批准：日期：2017年10月30日锚杆（索）抗拔检测作业指导书一、检测依据《高速铁路路基工程施工质量验收标准》TB 10751-2010《铁路路基设计规范》TB 10001-2016《建筑边坡工程技术规范》GB 50330-2013设计及建设单位相关文件二、检测目的锚杆试验包括锚杆的基本试验、验收试验。
基本试验的目的是确定锚固体与岩土层间粘结强度极限标准值、锚固设计参数和施工工艺。
验收试验的目的是检验施工质量是否达到设计要求。
三、工作程序四、检测仪器设备及要求加载装置：穿心千斤顶、油泵；计量仪表：压力表、测力计、百分表或位移计、秒表等。
仪器设备测试精度、量程应满足要求，且必须在计量周期的有效期限内，其额定压力必须大于试验压力。
五、一般规定1、锚杆锚固体强度达到设计强度90%后方可进行试验；2、检测现场环境必须满足仪器设备的正常使用要求，遵守国家有关安全生产的规定，应采取有效的防护措施。
3、当发现检测数据异常时，应查找原因，必要时应进行复测或重新检测。
4、锚杆试验记录表按下表填写：六、检测仪器设备安装1、检测加载设备宜采用油压穿心千斤顶（穿孔千斤顶）。
千斤顶的中心应与锚杆轴线重合，其额定压力不得小于最大加载量的1.2倍。
2、荷载量测可用放置在千斤顶上的测力计、力传感器直接测定；也可采用并联于千斤顶油路的压力表或压力传感器测定油压力，根据千斤顶及其示值仪表的校准方程换算荷载。
测力计、力传感器、油压传感器的测量误差应不大于1%；合理选择其量程，使最大检测荷载不大于其量程的80%，且不小于其量程的50%。
压力表精度应优于0.4级，最大检测荷载不大于其量程的80%，且不小于其量程的50%。
3、位移测量位移测量仪表宜采用大位移传感器或大量程百分表（大于30mm），并应符合下列规定：①测量误差不大于0.1%FS，分辨率高于或等于0.01mm；②固定和支承位移测量仪表的夹具及基准梁、基准桩应避免气温、振动及其它外界因素的影响。
锚杆拉拔试验规程
树脂及砂浆锚杆拉拔力试验规程1 总则根据GB50086-2001《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测，一般采取锚杆拉拔力试验。
2 试验目的锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。
试验必须在现场进行，使用的材料和设备与巷道正常支护相同。
3 试验工具和设备试验的工具与设备主要有：（1）锚杆拉力计（量程＞200kN、分辨率≤1.0kN）（2）钻孔机具。
4 准备工作4.1 地点的选择试验地点应尽量靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。
试验锚杆应避开钢带（钢筋梯）安装，距邻近锚杆不小于300mm。
4.2 锚杆、锚固剂试验用锚杆的表面应无锈、油、漆或其他污染物。
树脂锚固剂按设计选用。
4.3 钻孔用锚杆钻机在选择的地点钻孔。
试验前测量钻孔直径、锚杆直径、树脂药卷直径。
4.4 锚杆安装（1）将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底；（2）用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转5～10秒停止；（3）等待30秒后，退下锚杆钻机；（4）做好标记，以备试验。
5 拉拔试验拉拔试验在锚杆安装后0.5～4.0小时进行。
时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。
按图A.1所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。
试验前，检查手动泵或电动泵的油量和各连接部位是否牢固，确认无误后再进行试验。
试验由两人完成，一人加载，一人记录（见表A.1）。
试验时应缓慢均匀地操作手动泵压杆。
当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值。
6 锚杆拉拔测试要求（1）平巷每安装300根锚杆或掘进100米巷道，抽试三组锚杆，其中每组拱顶锚杆2根，边帮锚杆1根；设计变更或材料变更时另作一组拉拔力测试。
（2）《锚杆规范》规定，锚杆质量合格条件为：同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值（kN），即PAn≥PA ；同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90％，即PAmin ≥0.9PA ；PAn—同批试件抗拔力的平均值（KN）；PA ---锚杆设计锚固力（KN）；PAmin---同批试件抗拔力的最小值（KN）；试验要求:(1)、锚杆：ф16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于42.5KN，计算式201㎜2=42.21 kN；(2)、ф18mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于53.5KN，计算式254.5㎜2=53.45kN；(3)、ф20mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于66KN，计算式314.2㎜2=65.98kN；(4)、ф22mm左旋无纵筋等强螺纹钢（Ⅰ级）锚杆，抗拔力大于80KN，计算式380.1㎜2=79.82kN；ф22mm左旋无纵筋等强螺纹钢（Ⅱ级）锚杆，抗拔力大于114.5KN，计算式 PA380.1㎜2=114.03kN。
锚杆锚索拉拔实验操作规程
锚杆拉拔力试验操作规程一、试验工具和设备试验的工具与设备主要有：1、锚杆拉力计（我矿现有型号:LDZ20型,额定压力49Mpa,额定张拉力200KN）2、锚杆扭矩扳手二、锚杆的选择试验地点应尽量靠近掘进工作面,围岩较平整,顶板支护完好,未发生脱落、片帮等现象。
拉拔试验在锚杆安装后1h后进行.三、拉拔试验1、锚杆扭矩力利用锚杆扭矩扳手检查锚杆扭矩力，被试验锚杆扭矩力应达200N.m。
2、锚杆拉拔力试验必须按以下顺序操作：①备齐机具。
②检查并处理工作地点的隐患。
③选择好要做拉拔试验的帮（顶）锚杆。
④安设导向管，并把张拉油缸套在锚杆上,使张拉油缸和锚杆同轴并拧紧螺母。
⑤人员撤开，关闭拉力计进出油液阀。
⑥张拉锚杆(试验时应缓慢均匀地操作手动泵压杆）。
⑦做测试记录,记录要详细清楚，包括：锚杆位置、拉拔试验值、锚杆是否拉动(当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值）。
⑧张拉油缸卸压，取下机具,清理现场。
3、锚杆拉拔力必须满足规定值，张拉时如发现锚固不合格，必须重新补打锚杆。
四、锚杆拉拔测试要求1、锚杆的抗拔力不小于设计值（岩巷顶帮为80KN，煤巷顶板80KN、帮部50KN）。
2、巷道每40米做一组测试。
锚杆支护巷道在顶板岩性发生变化时，必须做一组测试.每组测试的锚杆不少于三根。
五、注意事项1、拉拔前要认真检查拉拔器械的油管连接情况，压力表是否工作正常及各部位是否灵活可靠。
2、拉拔试验要选择围岩较稳定的部位，拉拔前要对试验部位围岩进行敲帮问顶工作，及时凿掉活矸危岩，保证试验人员的安全。
3、拉拔前要将拉拔杆丝套、丝扣戴满紧固，严禁使用损坏丝扣的锚杆作试验。
4、拉拔试验的锚杆要选择密贴岩面丝扣外露不少于20mm的锚杆。
5、拉拔锚杆时，若需登梯作业时，梯子要架设稳固.6、拉力计安装好后，在进行测试前，测试人员和工作面内其他人员必须撤至被测锚杆45°角投影范围以外并且至少3m以外的安全地点,且测试地点至迎头不得有人停留。
锚杆拉拔实验规程
山西汾西工程公有限责任公司工程公司正城项目部锚杆拉拔力实验规程编制单位：编制：审核：总工程师：二〇二一年六月一日锚杆拉拔力实验1 实验目的锚杆拉拔力实验的目的是判定巷道围岩的可锚性、评判锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。
实验必需在现场进行，利用的材料和设备与巷道正常支护相同。
2 实验工具和设备实验的工具与设备要紧有：（1）锚杆拉力计（量程＞200kN、分辨率≤）（2）钻孔机具。
3 预备工作地址的选择实验地址应尽可能靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。
实验锚杆应躲开钢带（钢筋梯）安装，距临近锚杆不小于300mm。
锚杆、锚固剂实验用锚杆的表面应无锈、油、漆或其他污染物。
树脂锚固剂按设计选用。
钻孔用锚杆钻机在选择的地址钻孔。
实验前测量钻孔直径、锚杆直径、树脂直径。
锚杆安装（1）将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底；（2）用锚杆钻机将锚杆边旋转边推动到孔底，然后再旋转5s～10s 停止；（3）等待30s后，退下锚杆钻机；（4）做好标记，以备实验。
4 拉拔实验拉拔实验在锚杆安装后～进行。
时刻太短阻碍锚固剂固化后的强度，时刻太长那么因巷道围岩发生变形阻碍测量结果。
按图所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。
实验前，检查手动泵的油量和各连接部位是不是牢固，确认无误后再进行实验。
实验由两人完成，一人加载，一人记录（见表）。
实验时应缓慢均匀地操作手动泵压杆。
当锚杆显现明显位移时，停止加压，记录锚杆拉力计现在的读数，即为拉拔实验值。
5 锚杆拉拔测试要求煤巷每300根锚杆或掘进100米巷道，抽试三组锚杆，其中每组顶锚杆2根，帮锚杆1根。
并相应做锚索预紧力实验一组，实验两根锚索。
实验要求:(1)、锚杆：Φ16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于40KN。
(2)、Φ18mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于60KN。
(3)、Φ22mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于100KN。
