漏电保护跳闸试验份记录表
漏电保护试验方法
漏电保护试验方法
漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

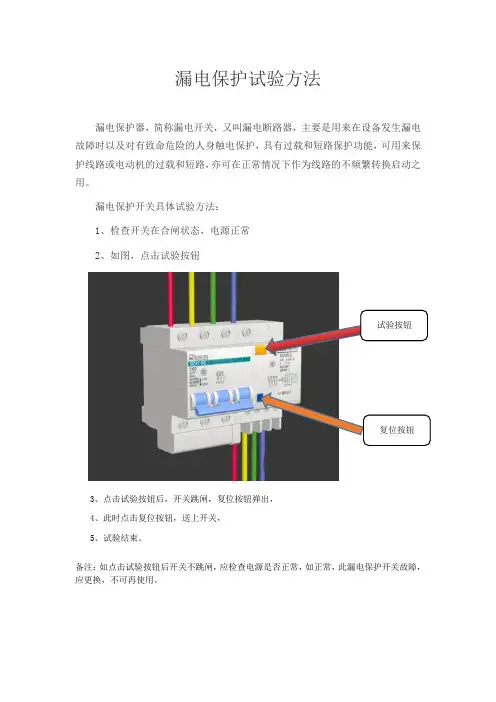

漏电保护开关具体试验方法：
1、检查开关在合闸状态，电源正常
2、如图，点击试验按钮
3、点击试验按钮后，开关跳闸，复位按钮弹出，
4、此时点击复位按钮，送上开关，
5、试验结束。
备注：如点击试验按钮后开关不跳闸，应检查电源是否正常，如正常，此漏电保护开关故障，
应更换，不可再使用。

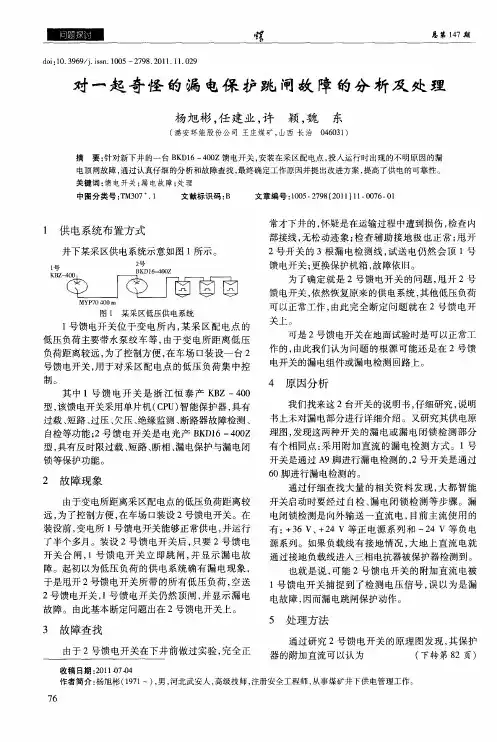

对一起奇怪的漏电保护跳闸故障的分析及处理
ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００５—２７９８．２０１１．１１．０２９
对 一起 奇 怪 的漏 电保 护跳 闸故 障 的分 析及 处 理
杨 旭 彬 ，任 建 业 ，许 颖 ，魏 东
（潞安环 能股份公 司 王庄煤矿 ，山西 长 治 ０４６０３１）
摘 要 ：针 对新 下井 的一台 ＢＫＤ１６—４００Ｚ馈电开关 ，安装在采 区配 电点 ，投入运行时 出现 的不 明原因的漏 电顶 闸故 障 ，通过认 真仔 细的分析 和故 障查找 ，最终确定工作原因并提出改进方 案 ，提高了供电的可靠性 。 关键词 ：馈 电开关 ；漏 电故 障；处理 中图分 类号 ：ＴＭ３０７ ．１ 文献标 识码 ：Ｂ 文章编号 ：１００５—２７９８（２０１１）１１—００７６一叭
４ 技术应用 和实践
４．１ 顶 板 管理 １） 工 作面顶 板 管 理 。工 作 面共 安 装 ７３部 液
压支架 ，对 工作 面实行 全支 护法 支护 ，工作 面顶板 管 理采用 全部 跨落 法 ，随工作 面推 进逐 渐跨落 。
２） 工 作 面巷 道 支 护 与 顶 板 管 理 。 上 下 两 平 巷 均采 用锚 、网 、梁 支护 ，在 工 作 面 回采期 间保 证 两 出口高度不得小于 １．８ ｍ。
也就 是 说 ，可 能 ２号 馈 电开 关 的附加 直 流 电被 １号馈电开关捕捉到了检测 电压信号 ，误 以为是漏 电故障 ，因而漏 电跳闸保护动作 。
５ 处理方法
通过 研 究 ２号 馈 电开关 的原 理 图发 现 ，其 保 护
由于 ２号馈电开关在下井前做过实验 ，完全正 器的附加直流可以认为
（下转第 ８２页）
收 稿 日期 ：２０１１－０７－０４ 作者简介 ：杨旭彬 （１９７１～），男 ，河 北武安人 ，高级技师 ，注册安 全工程师 ，从事煤矿井下供 电管理工作 。仁 ：浅谈薄煤层开采技术
漏电试验管理办法(修订后)
xxx井下低压开关漏电保护跳闸试验管理办法根据《煤矿安全规程》第四百五十七条要求：每天必须对低压检漏装置的运行情况进行1次跳闸试验。
按照规程的有关要求，在进行漏电试验时，为避免局部通风机停电停电等引发事故，特制定本办法，希望各单位认真贯彻执行。
一、漏电保护跳闸试验时间1、《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》第十七条规定：对具有选择性功能的检漏保护装置，各子路应每天做1次跳闸试验，总检漏保护装置每周做1次跳闸试验。
2、按照上述规定，井下变电所低压总开关每周进行1次跳闸试验，低压分开关每天进行1次跳闸试验，由变电所两点班值班人员负责试验。
3、每天漏电保护跳闸试验的具体时间为14:00～15:00，在此期间变电所值班人员必须完成所管辖范围低压开关的漏电试验工作。
二、漏电保护跳闸试验工作程序1、涉及局部通风机的低压开关漏电试验必须按下列程序执行：①、用电单位两点班局部通风机专职人员14:00前必须到达所供电变电所，向变电所值班人员讲明所管设备、沟通协调试验程序以及试验应注意的事项并在变电所记录本上签字。
②、漏电跳闸试验前，用电单位局部通风机专职人员应对所管设备及供电情况进行全面检查，确保一切正常后，与变电所值班人员电话联系，进行试验。
③、变电所值班人员在对向局部通风机供电的低压开关组进行漏电跳闸试验前，必须确定该组负荷用电单位所有人员均在工作地点后，方可进行试验。
避免在试验时出现越级跳闸，造成局部通风机停风事故的发生。
④、试验顺序：先对向备用风机供电的开关进行试验，隔5分钟后再对向工作风机供电的开关进行试验。
⑤、局部通风机专职人员在漏电跳闸试验前，应把风机切换到非试验线路；试验结束后，应恢复风机到正常运行方式。
⑥超过试验规定时间，仍未见到用电单位相关负责人员的，变电所值班人员应及时与调度室和安监科联系，由调度室负责督促相关人员尽快到位，完成试验；由安监科按照该办法追究相关人员责任。
2、在规定试验时间段内，如果用电单位需要检修设备或其它等原因，进行试验可能会引发事故的，用电单位必须在试验进行前通知变电所值班人员暂不对相关开关进行试验，但是检修结束或进行试验不会引发事故后，用电单位必须通知变电所值班人员进行试验，否则按照本办法追究有关人员责任。
漏电保护器实验记录表格
漏电保护器实验记录表格
实验日期：2024年1月1日
实验目的：验证漏电保护器的功能及性能
实验设备：漏电保护器、电源、电流表、模拟负载
实验步骤：
1.将漏电保护器接入电源，确保正确连接。
2.接入模拟负载，调整电流表至预设的漏电电流值。
3.观察并记录漏电保护器的动作时间及状态。
4.调整模拟负载的漏电电流值，重复实验步骤3。
5.实验结束后，断开电源及负载，检查漏电保护器的状态。
实验结果：
实验结论：实验结果表明，该漏电保护器在预设的漏电电流值下均能快速动作，有效地保护电路安全。
实验过程中，未发现漏电保护器存在异常现象。
远方人工漏电跳闸试验方法
远方人工漏电跳闸试验方法
一、馈电开关的远方漏电跳闸试验方法：
1、将试验电阻接入起动器负荷侧，一端接地，一端接一次侧熔断器；
2、合上起动器的隔离开关，上级分馈电开关漏电跳闸，若馈电开关不跳闸，说明漏电保护不合格；
3、断开起动器的隔离开关，将上级分馈电开关设置为“漏电不跳闸试验”（华荣）或“禁止跳闸”（电光）并送电；
4、再次合上起动器隔离开关，上上级分馈电开关（或总馈电开关）漏电跳闸。
若馈电开关不跳闸，说明漏电保护不合格。
注：当电光630馈电做分开关时不做漏电跳闸试验，可以做漏电闭锁试验。
二、馈电开关的漏电闭锁试验方法：
1、断开被试验馈电开关的断路器，控制回路保持有电；
2、将试验电阻接入起动器负荷侧，一端接地，一端接一次侧熔断器；
3、合上隔离开关，被试验馈电开关显示漏电闭锁，不显示则说明漏电闭锁不合格。
三、后附《井下远方人工漏电跳闸试验安全技术措施》
四、后附《井下远方人工漏电跳闸试验安全技术措施》。
漏电保护器的正确测试检查
7、人性化电压不平衡保护：JL-400电源保护继电器内部建立优化的数学模型，能根据三相电压不平衡度自动调整动作时间，不需要用户设置。
功能：JL-400电源保护继电器是一种多功能三相电源系统或三相用电设备的监测和保护仪器。集三相电压显示、过电压保护、欠电压保护、缺相保护（断相保护）、电压不平衡保护、相序保护（错相保护）、零线断线于一体，采用功能强大的微处理器芯片和非易失存储技术，显示采用高清晰超宽温中文液晶，具有功能齐全，性能稳定，显示直观、操作简便的特点。
1、高精度：JL-400电源保护继电器采用功能强大的微处理器芯片，尤其采用交流采样技术，电压测量精度为±1%，能分别显示三相电源相电压值，相当于三个电压表的功能。
2、宽电源频率：JL-400电源保护继电器能适用于45～65HZ，保证全球通用。
3、宽电源电压：JL-400电源保护继电器能适用于相电压150～300V（线电压250～500V），使电源保护继电器的规格大为减少，便于用户选用，同时可减少大量的备件资金。
漏电保护器的正确测试检查
电工在对漏电保护器进行试验时，一般都在机上试验以按钮形式进行漏电试验。如果是线路或者设备上出现故障时漏电保护器不能正常跳闸,从而起不到保护作用。
机上按钮式式验是根据人体电阻模拟接地进行试跳，对一些探头零序互感器插头或接线桩头松动是很检测出来,如果出现这样的问题机上按按钮式是比较难发现的，如一但出现就会给用电者或电工人员带来以想不到的后果。为了防止类事发生宁波市海曙巨龙电气厂生产了一款JL-400电源保护继电器及功能特点如下：
Hale Waihona Puke 正确试验办法应该是用测试笔或电子测试仪对地进行试跳。首先在零序互感器插头中穿一根单芯导线，一端接入大地。另一端接测试笔或测试仪。用探针分别触及电源L1、L2、L3相。有时某相不能跳闸，但另外二相可正确跳闸。用测试仪可分档电流叠加法测试漏电电流大小。这样可检查出因附加元器件接触不良、插头松动等保护器本身故障而使保护器拒动。
井下供电系统“三大保护”定期试验制度
井下供电系统“三大保护”定期试验制度为确保机电设备三大保护设施齐全完好、动作可靠，确保全矿供电系统的安全运行，全面提升全矿机电管理水平。
结合煤矿实际情况，对全矿范围内供电系统“三大保护”(过流保护、漏电保护、保护接地)定期进行全面的检查试验，特制定本制度。
一、试验周期1.过流保护①井下供电系统继电保护装置每六个月必须全面检验和调整一次，当负荷变化时，应及时调整，确保动作灵敏可靠。
②高压开关综合保护装置、低压开关保护插件入井前在我矿机电队进行一次升流过载、速断跳闸试验。
③新安装工作面时由机电科提前设计供电方案，绘制供电系统图，并进行合理整定计算，设计调整定值。
由机电科人员现场监督，本区域机电负责人进行调整。
2.漏电保护①每天早班8：00-9：30对低压馈电开关检漏保护装置进行一次就地跳闸试验。
②每月20日开始各队机电负责人负责对低压馈电开关检漏保护装置进行一次远方漏电跳闸试验。
③新安装或移动设备时必须进行一次远方漏电保护试验。
3.保护接地①每季度由机电科组织对井下各个配电点、变电所的主、辅接地极进行一次接地电阻测试。
②新安装或移动设备时必须进行一次接地电阻测试。
③电气设备保护接地外壳，包括接地螺栓、接地线、接地极等，每班检查一次。
④每年至少要将主接地极或局部接地极从水仓或水沟中提出，详细检查一次，如发现接触不良或锈蚀严重等缺陷，应立即处理。
二、责任区域1.井下由所属区域机电队长全面负责。
2.井下高压供电系统试验由机电科全面组织所属队组负责，低压供电系统由机电队长及生产队组机电队长全面负责，各队机电队长必须严格执行科室安排的各项工作任务。
3.变电室高压开关、变压器、低压开关线路由机电队班组长每班巡查。
三、“三大保护”检查试验具体要求及安全技术措施1.过流保护、漏电保护、保护接地使用率、合格率必须达100%，不得有私自甩掉或停用现象，一经发现严肃处罚。
2.照明综保、电动机综合保护装置使用率、动作率达到100%，不得有私自甩掉或停用现象，一经发现严肃处罚。
家用漏电开关特殊跳闸故障分析与排除
家用漏电开关特殊跳闸故障分析与排除
摘要：对电工实践中遇到的各种问题，通过在电气安装与维修实训考核设备上进行故障演示和分析，提高了学生学习的兴趣和自身的探究能力。根据实验，得出家用漏电保护开关跳闸除了因为人身触电动作外,更多的是因产品质量、施工不规范、接线错误等其它原因造成。本文主要通过实例对各种特殊跳闸原因进行了分析和故障排除总结。
关键词：漏电开关 跳闸故障 关的漏电保护动作原理主要是电源的相线和零线通过零序电流互感器时作为互感器的初级绕组，当电路或设备未发生人身触电等接地故障时，通过相线和零线上的电流流进等于流出，即电流相量和等于零。这样在零序电流互感器的二次回路中就没有感应电势输出，漏电装置不动作。当电路中发生触电或漏电故障时，这时通过零序电流互感器的电流相量和就不等于零，等于漏电电流，因而电流互感器的铁心中磁通向量和也不等于零，这样在电流互感器的二次侧线圈中就有一个感应电压，此电压加于检测部分的电子放大器，与保护装置的预定动作电流值相比较，如大于动作电流则使灵敏继电器动作，作用于执行元件，使开关跳闸。
