电流检测方法电流检测是电气工程中非常重要的一项工作，它可以帮助我们监测电路中的电流变化，及时发现问题并进行处理。
在实际工程中，我们常常会遇到需要对电流进行检测的情况，因此掌握准确的电流检测方法显得尤为重要。
本文将介绍几种常见的电流检测方法，希望能对大家有所帮助。
首先，最常见的电流检测方法之一是电流表检测法。
电流表是一种专门用于测量电流的仪器，它可以直接测量电路中的电流大小。
在使用电流表进行检测时，我们需要将电流表与电路进行连接，然后通过读取电流表上的刻度值来获取电流大小。
这种方法简单直接，适用于对电流进行精确测量的场合。
其次，除了电流表检测法，我们还可以使用电流互感器进行电流检测。
电流互感器是一种能够将高电流转换为低电流的装置，通过它可以将电路中的高电流转换为适合测量的低电流信号。
在实际应用中，我们可以将电流互感器与电流表或者其他电流检测设备相结合，以实现对电流的准确检测。
另外，一种更先进的电流检测方法是电流传感器检测法。
电流传感器是一种能够将电路中的电流转换为电压或者数字信号的传感器，它可以实现对电流进行非接触式的检测。
这种方法不仅可以减少对电路的干扰，还可以实现远程监测，因此在一些特殊场合下具有很大的优势。
除了上述几种方法，还有一些其他的电流检测方法，比如霍尔传感器检测法、电阻式检测法等。
这些方法各有特点，可以根据实际需要进行选择和应用。
总之，电流检测是电气工程中的一项重要工作，掌握准确的电流检测方法对于保障电路安全运行具有重要意义。
在实际工程中，我们可以根据具体情况选择合适的电流检测方法，以确保对电流进行准确可靠的检测。
希望本文介绍的几种电流检测方法能够对大家有所帮助，谢谢阅读！。

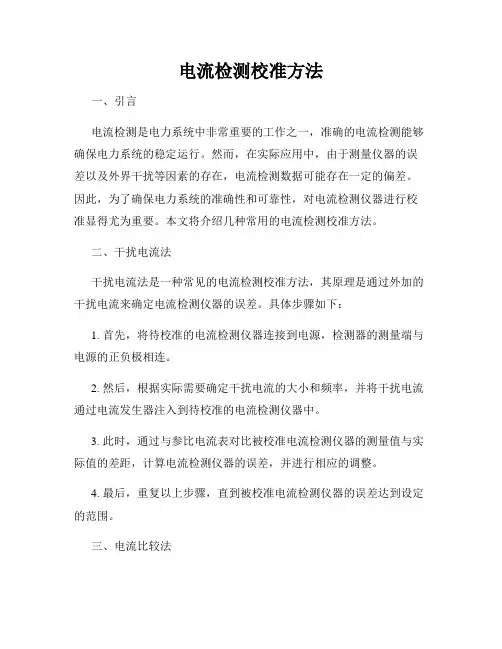

电流检测校准方法
电流检测校准方法一、引言电流检测是电力系统中非常重要的工作之一，准确的电流检测能够确保电力系统的稳定运行。
然而，在实际应用中，由于测量仪器的误差以及外界干扰等因素的存在，电流检测数据可能存在一定的偏差。
因此，为了确保电力系统的准确性和可靠性，对电流检测仪器进行校准显得尤为重要。
本文将介绍几种常用的电流检测校准方法。
二、干扰电流法干扰电流法是一种常见的电流检测校准方法，其原理是通过外加的干扰电流来确定电流检测仪器的误差。
具体步骤如下：1. 首先，将待校准的电流检测仪器连接到电源，检测器的测量端与电源的正负极相连。
2. 然后，根据实际需要确定干扰电流的大小和频率，并将干扰电流通过电流发生器注入到待校准的电流检测仪器中。
3. 此时，通过与参比电流表对比被校准电流检测仪器的测量值与实际值的差距，计算电流检测仪器的误差，并进行相应的调整。
4. 最后，重复以上步骤，直到被校准电流检测仪器的误差达到设定的范围。
三、电流比较法电流比较法是另一种常用的电流检测校准方法，其原理是通过将待校准的电流检测仪器与已知准确的电流检测仪器进行比较，确定其误差并进行调整。
具体步骤如下：1. 将待校准的电流检测仪器与已知准确的电流检测仪器连接到电源，并使两者的测量端与电源的正负极相连。
2. 注入相同大小的电流到两个电流检测仪器中。
3. 比较被校准电流检测仪器与已知准确电流检测仪器的测量值之间的差异，并计算出待校准电流检测仪器的误差。
4. 进行相应的调整，直到待校准电流检测仪器的误差达到设定的范围。
四、磁场法磁场法是一种较为精确的电流检测校准方法，其原理是利用电流在导线中产生的磁场来进行校准。
具体步骤如下：1. 将待校准的电流检测仪器放置在已知电流下的导线附近，并保持一定的距离。
2. 测量被校准电流检测仪器所感测到的磁场强度，并与已知电流值下的磁场强度进行比较。
3. 根据测量值与已知值的差异，计算出待校准电流检测仪器的误差，并进行相应的调整。
电流检测方案
电流检测方案摘要：电流检测是电气系统中一项重要的任务，它用于监测和测量电路中的电流值。
本文将介绍几种常用的电流检测方案，包括霍尔效应传感器、电阻式电流检测和互感式电流检测。
每种方案都有其优点和限制，根据具体应用需求选择适合的方案将能够提高电流检测的准确性和可靠性。
1. 引言电流检测在各种电气系统中起着重要的作用，例如电力系统、工业自动化系统和电子设备。
准确地监测和测量电流值对于确保系统的正常运行和故障诊断具有关键意义。
本文将介绍几种常用的电流检测方案，以帮助读者了解各种方案的原理和特点，从而选择适合的电流检测方案。
2. 霍尔效应传感器霍尔效应传感器是一种常见的电流检测方案，它利用霍尔效应来测量电流。
霍尔效应是指当导电体中有电流通过时，垂直于电流方向的方向会产生电势差。
通过将霍尔元件与电路连接，可以测量感应到的电势差，并据此推导出电流值。
霍尔效应传感器具有非接触式、高精度和快速响应的优点，常用于电力系统和工业自动化应用中。
3. 电阻式电流检测电阻式电流检测是一种简单而常用的电流检测方案，它利用电阻器来测量电流值。
将一个合适的电阻器串联到电路中，根据欧姆定律将电流转换为电压信号，再通过适当的电路放大和处理电压信号，最终得到准确的电流值。
电阻式电流检测方案成本较低，可靠性较高，适用于一般的电流测量需求。
4. 互感式电流检测互感式电流检测是一种常用于高电流测量的方案，它利用电感和变压器原理来测量电流。
将电流通过一个可调节的电感元件，通过变压器将电流大小转换为方便测量的电压值。
互感式电流检测方案适用于高电流测量，具有较高的精度和稳定性。
5. 选择合适的电流检测方案在选择合适的电流检测方案时，应根据具体应用需求考虑以下因素：- 电流范围：不同的方案适用于不同范围的电流测量。
对于小电流测量，电阻式电流检测方案可能更合适；对于高电流测量，互感式电流检测方案可能更合适。
- 精度要求：不同的方案具有不同的精度。
对于需要高精度测量的应用，霍尔效应传感器通常是较好的选择。
电流检测方法
电流检测：看懂电流的正确方法电流是电学中的基本物理量，也是实际应用中最常用的电学参数之一。
正确地检测电流对于电路的正常运行、设备的安全使用以及电力系统的抢修都有着至关重要的作用。
本文将介绍三种常用的电流检测方法，供大家参考。
第一种方法：通过安装电流表检测电流
电流表是一种常用的电流检测工具，安装在电路中即可直接读取电路中的电流数值。
它的优点是安装简便、测量精度高、适用性广，是各种场合中最常用的电流检测方法之一。
第二种方法：通过测量电压和电阻计算电流
当无法使用电流表时，可以通过测量电流经过的电阻和所在位置的电压，使用欧姆定律进行计算。
该方法需要一定的电学基础，但在实际应用中也是非常实用的电流检测方法之一。
第三种方法：通过电流钳检测电流
电流钳是一种可以检测电流大小的便携式检测工具，在不需要断开电路的条件下可以准确测量电路中的电流大小。
它的优点是操作简单、测量速度快、安全可靠，适用于各种电路检测场合。
以上是三种常用的电流检测方法，希望能够帮助大家正确地检测电流。
在检测电流时，需要注意安全问题，避免触电事故的发生。
电流检测方法
电流检测方法电流检测是电气工程中非常重要的一项工作，它可以帮助我们了解电路中的电流情况，确保电路运行的安全和稳定。
在电力系统、工业自动化控制、电子设备等领域都有着广泛的应用。
本文将介绍几种常见的电流检测方法，希望能够对大家有所帮助。
1. 电流互感器检测方法。
电流互感器是一种常见的电流检测设备，它通过感应电流产生的磁场来检测电路中的电流大小。
电流互感器广泛应用于电力系统中，可以实现对高压电流的准确检测。
在使用电流互感器进行检测时，需要注意选择合适的互感器型号和额定电流范围，以确保检测的准确性和可靠性。
2. 电流测量表检测方法。
电流测量表是一种直接测量电路中电流大小的仪器，它通常通过安装在电路中的电流互感器或者电流传感器来实现电流的检测和测量。
电流测量表具有测量范围广、精度高、操作简便等特点，适用于各种电路中的电流检测工作。
在使用电流测量表进行检测时，需要注意选择合适的测量范围和测量精度，以确保测量结果的准确性。
3. 电流传感器检测方法。
电流传感器是一种将电路中的电流转化为电压或电流信号输出的传感器，它通常通过感应电流产生的磁场来实现电流的检测和测量。
电流传感器具有结构简单、响应速度快、抗干扰能力强等特点，适用于各种电路中的电流检测工作。
在使用电流传感器进行检测时，需要注意选择合适的传感器型号和安装位置，以确保检测的准确性和稳定性。
4. 电流开关检测方法。
电流开关是一种能够在电路中实现电流开关控制和检测的设备，它通常通过感应电路中的电流大小来实现电流的检测和控制。
电流开关具有响应速度快、动作可靠、结构简单等特点，适用于各种电路中的电流检测和控制工作。
在使用电流开关进行检测时，需要注意选择合适的开关类型和动作特性，以确保检测和控制的准确性和可靠性。
总结。
电流检测是电气工程中非常重要的一项工作，它可以帮助我们了解电路中的电流情况，确保电路运行的安全和稳定。
本文介绍了几种常见的电流检测方法，包括电流互感器检测方法、电流测量表检测方法、电流传感器检测方法和电流开关检测方法，希望能够对大家有所帮助。
电流检测原理
电流检测原理电流检测是指通过一定的方法和手段，对电路中的电流进行检测和测量。
其原理基于欧姆定律和安培定律。
欧姆定律规定，在恒温下，电流通过导体的大小与导体两端的电压成正比，与导体的电阻成反比。
即I=U/R，其中I表示电流强度，U表示电压，R表示电阻。
安培定律则规定，在一段导线中，通过该导线的总电流强度等于该导线两端所接入的所有载流子数之和。
即I=∑nq/t，其中I表示总电流强度，n表示载流子数，q表示每个载流子携带的电荷量，t表示时间。
基于以上原理，在进行电流检测时可以采用不同的方法和手段。
以下将介绍几种常见的检测方法：1.磁通量法：利用安培定律中磁通量与电流强度之间的关系来进行检测。
将待检测导线穿过一个磁环或螺线管中心，并施加交变磁场，则在导线内部会产生感应电动势，并产生感应磁场。
根据法拉第-楞次定律可知，感应磁场与感应电动势方向相反。
因此，通过测量磁通量的变化，即可得到导线中的电流强度。
2.霍尔效应法：利用霍尔元件的特性来进行检测。
将霍尔元件置于待检测导线旁边，并施加恒定的磁场，则在元件内部会产生霍尔电压。
根据安培定律可知，霍尔电压与导线中的电流强度成正比。
因此，通过测量霍尔电压的大小，即可得到导线中的电流强度。
3.阻抗法：利用待检测导线内部的阻抗特性来进行检测。
将待检测导线连接至一个交流电源和一个负载上，并通过测量负载两端的电压和当前流过负载的总电流强度来计算出负载中所消耗的功率。
根据欧姆定律可知，待检测导线内部消耗的功率与其内部阻抗成正比。
因此，通过计算出待检测导线内部阻抗，即可得到其内部电流强度。
4.直接法：利用直接连接式感性或非感性互感器来进行检测。
将感性或非感性互感器连接至待检测导线上，并通过测量互感器的输出信号来计算出导线中的电流强度。
其中，感性互感器是利用电流在线圈中产生磁场，进而感应出电势来进行检测；非感性互感器则是利用电流在高导磁率材料中产生磁通量，进而感应出电势来进行检测。
电动机的电流检测与保护方法
电动机的电流检测与保护方法电动机是工业生产中常见的设备之一，它的运行稳定性和安全性对于生产过程至关重要。
为了确保电动机的正常运行，我们需要进行电流检测与保护。
本文将介绍一些常用的电动机电流检测与保护方法。
一、电流检测方法1. 电流表检测法电流表是最常见的电流检测工具，可以直接测量电动机的电流大小。
在电机电源线路上串接一个电流表，通过电流表的读数可以了解电动机的实际电流情况。
然而，由于电动机的电流波动范围较大，电流表的量程需要选取合适的范围，避免超过电流表的测量范围造成误差。
2. 电流传感器检测法电流传感器是一种用于非接触式电流检测的设备。
它能够通过感应电源线路周围的电磁场变化，转换为相应的电流信号进行检测。
电流传感器的使用无需直接接触电动机，更加安全可靠。
同时，电流传感器还可以通过电流信号的变化判断电动机的工作状态和故障情况。
3. 电流采集系统检测法电流采集系统是一种相对复杂的电流检测设备，通常由电流传感器、信号调理器、数据采集器和显示器等组成。
通过将电流采集系统与电动机的电流回路相连，可以实时监测电动机的电流变化，并将数据显示在屏幕上。
电流采集系统不仅可以准确测量电流值，还可以进行数据分析和故障诊断，提高电动机的运行效率和可靠性。
二、电流保护方法1. 过载保护过载是电动机常见的故障之一，它可能导致电动机损坏或烧毁。
为了防止过载情况的发生，可以设置过载保护装置。
过载保护装置可以通过检测电动机的电流大小，当电流超过额定值时，及时切断电动机的电源，避免过载损坏。
2. 短路保护短路是电动机电路中的另一种常见故障，它可能导致电流突然增大，电动机无法正常运行或损坏。
为了保护电动机免受短路故障的影响，可以采用短路保护装置。
短路保护装置可以通过检测电动机电路中的电流异常，及时切断电源，保护电动机的安全运行。
3. 地震保护电动机在运行中可能受到外界因素的影响，例如地震震动。
地震保护装置可以通过震动传感器等装置，监测电动机所在区域的地震情况。
电压和电流的检测方法
电压和电流的检测方法
电压和电流的检测方法有很多种，以下是常见的几种方法：
1. 万用表：万用表是一种常见的电测仪器，可以用来检测电压和电流。
通过选择合适
的测量范围和插入测量点，可以准确地测量电路中的电压和电流。
2. 示波器：示波器是一种专业的电测仪器，可以显示电流或电压信号的波形图。
通过插入测量点并设置合适的时间和电压范围，可以观察到电路中电压和电流的变化情况。
3. 电阻测量：通过测量电路中的电阻值，可以间接得到电压和电流的信息。
根据欧姆
定律，电阻值与电压和电流成正比关系。
4. 电流钳表：电流钳表是一种特殊的仪器，可以通过夹在电路导线上测量电流的大小。
电流钳表可以避免直接断开电路进行测量，方便快捷，适用于高电压和高电流的场合。
5. 数字电表：数字电表是一种电测仪器，可以直接显示电压和电流的数值。
数字电表
具有测量精度高、便携性好的特点，适用于各种场合的电测需求。
这些方法可以根据具体情况选择合适的方式来进行电压和电流的检测。
需要注意使用
合适的测量范围和正确连接测量点，确保测量结果准确可靠。
