激光技术-答案
激光原理与技术A答案
06~07激光原理与技术A答案2006-2007学年第1学期《激光原理与技术》A卷试题答案1．基本概念题(选做6小题，每小题5分)[30]1.1 试就你所了解的知识，对激光器进行科学分类。
按工作介质分：气体激光器、固体激光器、染料激光器、半导体激光器等按工作方式分：脉冲激光器（pulsed laser）、连续激光器（c.w laser）固定波长输出、波长可调谐的激光器……（按任一方式对其进行分类均可得分，答案是多样的）1.2 激光器一般包括哪三个基本单元？各单元的主要作用是什么？激光器三个基本组成单元（各自的作用描述方式可以不一样）泵浦源：提供输入能量，使粒子数反转分布?n?0。
增益介质：对入射光产生放大作用。
光子谐振腔：选模、储能，形成光振荡（变激光放大器为激光振荡器）。
1.3 对于线宽为??的洛仑兹函数和高斯函数，│ν-ν0│为多大时，这两个函数值相等？在什么频率范围内，洛仑兹函数值大于高斯函数值？│ν-ν0│= 0.75???时，洛仑兹函数与高斯函数值相等；│ν-ν0│> 0.75??时，洛仑兹函数大于高斯函数值。
1.4 三能级系统和四能级系统的主要区别是什么？就两系统各举一典型实例.三能级系统与四能级系统的主要区别是：前者基态与激光下能级共享，因而阈值反转粒子数密度为n/2，而后者的激光下能级抽空速率很快，阈值反转粒子数密度近似为激光上能级的阈值反转粒子数n2t。
典型的三能级系统激光器为红宝石激光器，典型四能级系统激光器为Nd:YAG激光器。
1.5 何谓烧孔效应？何谓兰姆凹陷？烧孔效应主要指非均匀加宽介质中，由于频率?1的强光入射引起的反转集居数的饱和现象。
即在频率为?1，光强为I?1的强光作用下，使表观中心频率处在?1±(1+ I?1 /Is)1/2???H/2范围内的粒子产生受激辐射，因此在?n???~??曲线上形成一个以?1为中心，宽度约为(1+ I?1 /Is)1/2???H的“烧孔”，这种现象称为烧孔效应。
激光原理与技术试题答案
2006-2007学年 第1学期 《激光原理与技术》B 卷 试题答案1．填空题(每题4分)[20]激光的相干时间τc 和表征单色性的频谱宽度Δν之间的关系为___1c υτ∆= 一台激光器的单色性为5x10-10，其无源谐振腔的Q 值是_2x109如果某工作物质的某一跃迁波长为100nm 的远紫外光，自发跃迁几率A 10等于105 S -1，该跃迁的受激辐射爱因斯坦系数B 10等于_____6x1010 m 3s -2J -1 设圆形镜共焦腔腔长L=1m ，若振荡阈值以上的增益线宽为80 MHz ，判断可能存在_两_个振荡频率。
对称共焦腔的=+)(21D A _-1_，就稳定性而言，对称共焦腔是___稳定_____腔。
2. 问答题(选做4小题，每小题5分)[20]何谓有源腔和无源腔？如何理解激光线宽极限和频率牵引效应？有源腔：腔内有激活工作物质的谐振腔。
无源腔：腔内没有激活工作物质的谐振腔。
激光线宽极限：无源腔的线宽极限与腔内光子寿命和损耗有关：122'c Rc L δυπτπ∆==；有源腔由于受到自发辐射影响，净损耗不等于零，自发辐射的随机相位造成输出激光的线宽极限2202()t c s t outn h n P πυυυ∆=∆。
频率牵引效应：激光器工作物质的折射率随频率变化造成色散效应，使得振荡模的谐振频率总是偏离无源腔相应的模的频率，并且较后者更靠近激活介质原子跃迁的中心频率。
这种现象称为频率牵引效应。
写出三能级和四能级系统的激光上能级阈值粒子数密度，假设总粒子数密度为n ，阈值反转粒子数密度为n t.三能级系统的上能级阈值粒子数密度22tt n n n +=；四能级系统的上能级阈值粒子数密度2t t n n ≈。
产生多普勒加宽的物理机制是什么？多普勒加宽的物理机制是热运动的原子（分子）对所发出（或吸收）的辐射的多普勒频移。
均匀加宽介质和非均匀加宽介质中的增益饱和有什么不同？分别对形成的激光振荡模式有何影响？均匀加宽介质：随光强的增加增益曲线会展宽。
激光原理与激光技术习题答案
输出损耗:
(4）有一个谐振腔,腔长L=1m，两个反射镜中，一个全反,一个半反，半反镜反射系数ｒ=０、99,求在1500MＨz得范围内所包含得纵模个数,及每个纵模得线宽(不考虑其它损耗)
解：
(5)某固体激光器得腔长为45cm,介质长3０ｃm,折射率ｎ=１、5，设此腔总得单程损耗率0、01,求此激光器得无源腔本征纵模得模式线宽。
(a)(b)
解:
（a)
(b)
(4)利用往返矩阵证明共焦腔为稳定腔,即任意旁轴光线在其中可往返无限多次,而且两次往返即自行闭合。
证：共焦腔R1=R2=Ｌｇ1=g2＝0
往返一周得传递矩阵,往返两周得传递矩阵
习题七
(1)平凹腔中凹面镜曲率半径为R,腔长Ｌ=0、2R,光波长为,求由此平凹腔激发得基模高斯光束得腰斑半径。
解：
(6)氦氖激光器相干长度1ｋｍ,出射光斑得半径为r=0．3mｍ,求光源线宽及1ｋm处得相干面积与相干体积。
解:
习题二
（1)自然加宽得线型函数为求①线宽②若用矩形线型函数代替(两函数高度相等)再求线宽。
解:①线型函数得最大值为令
②矩形线型函数得最大值若为则其线宽为
(２）发光原子以０．2c得速度沿某光波传播方向运动，并与该光波发生共振,若此光波波长=0.5ｍ,求此发光原子得静止中心频率。
解Hale Waihona Puke ①②习题五(1) 证明:两种介质（折射率分别为n１与n2)得平面界面对入射旁轴光线得变换矩阵为
证:由折射定律近轴条件
即
(2)证明:两种介质(折射率分别为n1与n２)得球面界面对入射旁轴光线得变换矩阵为
证:
即
(３)分别按图(ａ）、(b)中得往返顺序，推导旁轴光线往返一周得光学变换矩阵,并证明这两种情况下得相等。
06~07激光原理与技术A答案
2006-2007学年 第1学期 《激光原理与技术》A 卷 试题答案1．基本概念题(选做6小题，每小题5分)[30]1.1 试就你所了解的知识，对激光器进行科学分类。
按工作介质分：气体激光器、固体激光器、染料激光器、半导体激光器等按工作方式分：脉冲激光器（pulsed laser ）、连续激光器（c.w laser ）固定波长输出、波长可调谐的激光器……（按任一方式对其进行分类均可得分，答案是多样的）1.2 激光器一般包括哪三个基本单元？各单元的主要作用是什么？激光器三个基本组成单元 （各自的作用描述方式可以不一样）泵浦源：提供输入能量，使粒子数反转分布0n ∆>。
增益介质：对入射光产生放大作用。
光子谐振腔：选模、储能，形成光振荡（变激光放大器为激光振荡器）。
1.3 对于线宽为∆ν的洛仑兹函数和高斯函数，│ν-ν0│为多大时，这两个函数值相等？在什么频率范围内，洛仑兹函数值大于高斯函数值？│ν-ν0│= 0.75∆ν 时，洛仑兹函数与高斯函数值相等；│ν-ν0│> 0.75∆ν时，洛仑兹函数大于高斯函数值。
1.4 三能级系统和四能级系统的主要区别是什么？就两系统各举一典型实例.三能级系统与四能级系统的主要区别是：前者基态与激光下能级共享，因而阈值反转粒子数密度为n/2，而后者的激光下能级抽空速率很快，阈值反转粒子数密度近似为激光上能级的阈值反转粒子数n 2t 。
典型的三能级系统激光器为红宝石激光器，典型四能级系统激光器为Nd:YAG 激光器。
1.5 何谓烧孔效应？何谓兰姆凹陷？烧孔效应主要指非均匀加宽介质中，由于频率ν1的强光入射引起的反转集居数的饱和现象。
即在频率为ν1，光强为I ν1的强光作用下，使表观中心频率处在 ν1±(1+ I ν1 /I s )1/2 ∆νH /2范围内的粒子产生受激辐射，因此在∆n (ν)~ν 曲线上形成一个以ν1为中心，宽度约为 (1+ I ν1 /I s )1/2 ∆νH 的“烧孔”，这种现象称为烧孔效应。

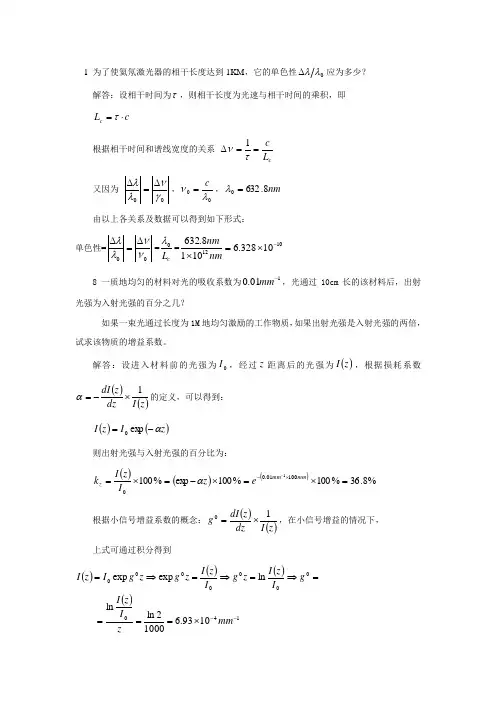

激光原理与技术 课后习题答案试题
1 为了使氦氖激光器的相干长度达到1KM ，它的单色性0λλ∆应为多少？解答：设相干时间为τ，则相干长度为光速与相干时间的乘积，即c L c ⋅=τ根据相干时间和谱线宽度的关系 cL c ==∆τν1又因为γνλλ∆=∆，00λνc=，nm 8.6320=λ由以上各关系及数据可以得到如下形式： 单色性=ννλλ∆=∆=cL 0λ=101210328.61018.632-⨯=⨯nmnm 8 一质地均匀的材料对光的吸收系数为101.0-mm ，光通过10cm 长的该材料后，出射光强为入射光强的百分之几？如果一束光通过长度为1M 地均匀激励的工作物质，如果出射光强是入射光强的两倍，试求该物质的增益系数。
解答：设进入材料前的光强为0I ，经过z 距离后的光强为()z I ，根据损耗系数()()z I dz z dI 1⨯-=α的定义，可以得到： ()()z I z I α-=ex p 0则出射光强与入射光强的百分比为：()()()%8.36%100%100ex p %10010001.001=⨯=⨯-=⨯=⨯--mm mm z e z I z I k α 根据小信号增益系数的概念：()()z I dz z dI g 1⨯=，在小信号增益的情况下， 上式可通过积分得到()()()()14000000001093.610002ln lnln exp exp --⨯====⇒=⇒=⇒=mm z I z I g I z I z g I z I z g z g I z I1．试利用往返矩阵证明共焦腔为稳定腔，即任意傍轴光线在其中可以往返无限多次，而且两次往返即自行闭合。
证：设光线在球面镜腔内的往返情况如下图所示：其往返矩阵为：由于是共焦腔，有12R R L ==往返矩阵变为若光线在腔内往返两次，有可以看出，光线在腔内往返两次的变换矩阵为单位阵，所以光线两次往返即自行闭合。
于是光线在腔内往返任意多次均不会溢出腔外，所以共焦腔为稳定腔。
激光加工技术试题及答案
激光加工技术试题及答案一、单选题（每题2分，共10分）1. 激光加工技术中，激光束的聚焦直径通常在多少范围内？A. 1mm-5mmB. 0.1mm-1mmC. 0.01mm-0.1mmD. 5mm-10mm答案：C2. 下列哪种材料不适合使用激光加工？A. 不锈钢B. 木材C. 陶瓷D. 橡胶答案：D3. 激光切割技术中，切割速度与切割质量的关系是？A. 切割速度越快，切割质量越好B. 切割速度越慢，切割质量越好C. 切割速度与切割质量无关D. 切割速度适中时，切割质量最佳答案：D4. 激光焊接技术中，激光功率与焊接深度的关系是？A. 激光功率越高，焊接深度越浅B. 激光功率越高，焊接深度越深C. 激光功率与焊接深度无关D. 激光功率适中时，焊接深度最佳答案：B5. 激光加工技术中，激光的波长对加工精度的影响是？A. 波长越长，加工精度越高B. 波长越短，加工精度越高C. 波长与加工精度无关D. 波长适中时，加工精度最佳答案：B二、多选题（每题3分，共15分，多选或少选均不得分）1. 激光加工技术的优点包括哪些？A. 加工精度高B. 非接触式加工C. 加工速度慢D. 灵活性强答案：ABD2. 下列哪些因素会影响激光切割的质量？A. 激光功率B. 切割速度C. 材料厚度D. 操作人员技能答案：ABCD3. 激光焊接技术可以应用于哪些材料？A. 金属B. 塑料C. 玻璃D. 陶瓷答案：A4. 激光加工技术中，激光束的稳定性对加工质量的影响包括哪些？A. 影响加工精度B. 影响加工速度C. 影响加工表面质量D. 影响材料的热影响区答案：ABCD5. 激光加工技术在工业生产中的应用包括哪些？A. 精密零件加工B. 电子产品制造C. 医疗设备制造D. 汽车制造答案：ABCD三、判断题（每题1分，共5分）1. 激光加工技术只能在真空环境下进行。
（×）2. 激光加工技术可以实现对材料的无损伤加工。
（×）3. 激光加工技术可以用于精密零件的制造。
激光技术--蓝信巨答案
激光技术--蓝信巨答案
激光技术是指利用激光器产生的激光，通过光学设备进行精确控制和操作的技术。
激光技术具有相干性强、聚束度高、能量密度大等特点，被广泛应用于制造业、医疗、通信、安全等领域。
1. 制造业：激光加工技术可以实现精密切割、打孔、焊接等加工操作，应用于电子、汽车、航空等行业。
同时，激光打标技术也成为商品防伪的重要手段。
2. 医疗领域：激光手术技术可以实现非侵入式手术，减少手术对患者的创伤和痛苦，应用于皮肤、眼科、牙科等多个医学领域。
3. 通信领域：激光通信技术可以实现高速、大容量的信息传输，应用于卫星通信、城市通信等领域。
4. 安全领域：激光雷达技术可以实现精准探测，应用于交通、安防等领域。
综上所述，激光技术在众多领域拥有广泛的应用前景，是一项高新技术的代表。
激光技术习题及答案
光电子技术（2）上篇：“激光技术”习题1、在电光调制器中,为了得到线性调制,在调制器中插入一个1/4波片,它的轴向应该如何设置为佳?若旋转1/4波片,它所提供的直流偏置有何变化?2、为了降低电光调制器的半波电压,采用4块z 切割的KD *P 晶体连接(光路串联,电路并联)成纵向串联式结构。
试问:(1)为了使4块晶体的电光效应逐块叠加,各晶体x 和y 轴取向应如何?(2)若,/106.23,51.1,628.012630V m n m -⨯===γμλ计算其半波电压,并与单块晶体调制器比较之.3、试设计一种装置,如何检验出入射光的偏振态(线偏光,椭圆偏光和自然光),并指出是根据什么现象?如果一个纵向电光调制器没有起偏器,入射的自然光能否得到光强调制?为什么?4、一钼酸铅(4PbMoO )声光调制器,对He-Ne 激光器进行调制。
已知声功率,1W P s =声光互作用长度mm L 8.1=,换能器宽度13152103.36,8.0--∙⨯==kg s M mm H ,试求钼酸铅声光调制器的布拉格衍射效率。
5、在锁模激光器中,工作物质为YAG,m μλ06.1=,棒尺寸Φ,504mm ⨯腔长,100,75.0MHz fm m L ==选择熔凝石英(n=1.46)作声光介质,声速s cm V S /1095.55⨯=,采用布拉格衍射,驻波形式,设计声光锁模调制器的尺寸,并求出布拉格角。
6、有一带偏振棱镜的电光调Q YAG 激光器,试回答或计算下列问题:(1) 画出调Q 激光器的结构示意图,并标出偏振镜的偏振轴和电光晶体各主轴的相对方向。
(2) 怎样调整偏振棱镜的起偏方向和晶体的相对位置才能得到理想的开关效果?(3) 计算1/4波长电压)./106.23,05.1,25(176304/V m n n mm l V e -⨯====γλ7、声光调Q 为什么运转于行波工作状态,一般只适用于连续激光器的高重复频率运行?加到电声换能器上的高频信号还要用频率为f 的脉冲电压进行调制?8、当频率的超声波MHz f s 40=在熔凝石英声光介质(n=1.54)中建立起超声场时)/1096.5(5s cm v s ⨯=,试计算波长为m μλ06.1=的入射光满足布拉格条件的入射角θ。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(2).四块晶体叠加后，每块晶体的电压为：
而单块晶体得半波电压为：
与前者相差4倍。
4．试设计一种实验装置，如何检验出入射光的偏振态(线偏光、椭圆偏光和自然光)，并指出是根据什么现象?如果一个纵向电光调制器没有起偏器，入Leabharlann 的自然光能否得到光强调制?为什么？
（2）脉冲形成过程中各参量随时间的变化：
以腔内损耗突变时记为t＝0，在此之前只是准备了初始粒子数密度Δni，t=0时，泵浦功率将耗尽，粒子反转数Δn达到最大值Δni，受激光子数为零，即Φ=Φi=0，经过一段时间受激辐射占优势时，雪崩过程开始形成，Φ开始急剧增长，Δn开始剧减，这一过程一直持续到Δn=Δnt（阈值），此时腔内光子数达到最大值Φm。光子在腔内的寿命为tc，每个光子的能量为hν，则激光的峰值功率Pm=hνΦm/2tc。（此题画出各参数随时间变化示意图然后分析各参数变化亦可）
3.为了降低电光调制器的半波电压，采用4块z切割的KDP晶体连接(光路串联、电路并联)成纵向串联式结构。试问：(1)为了使4块晶体的电光效应逐块叠加，各晶体的x和y轴取向应如何? (2)若λ=0.628m，n。＝1.51，γ63＝23.6×10—12m／V，计算其半波电压，并与单块晶体调制器比较之。
第2章作业（激光技术--蓝信鉅，103页）
1．说明利用调Q技术获得高峰值功率巨脉冲的原理，并简单说明调Q脉冲形成过程中各参量随时间的变化。
答：（1）利用调Q技术获得高峰值功率巨脉冲的原理：
因为激光物质上能级最大粒子反转数受到激光器阈值的限制，为使上能级积累大量的粒子，就可以在激光器开始泵浦初期，设法将激光器的阈值调的很高，抑制激光振荡的产生，使激光上能级的反转粒子数大量积累，当粒子数达到最大时，然后突然调低阈值，这样，积累在上能级的粒子便雪崩式的跃迁到低能级，在极短的时间内将能量释放出来，就获得峰值功率极高的巨脉冲。
激光技术-答案
考试时间：12月17日19:00—21:00
考试地点：思源楼411，412，
座位安排：学号03211138-05231022在411教室，05231144—06292044在412教室
第一章作业（激光技术--蓝信鉅，66页）答案
2．在电光调制器中，为了得到线性调制，在调制器中插入一个1／4波片，（1）它的轴向应如何设置为佳?（2）若旋转1／4波片，它所提供的直流偏置有何变化?
b.声光调制：利用声电效应将信息加载于激光的一种物理过程称之为声光调制。调制信号是以电信号(调辐)形式作用于电声换能器上而转化为以电信号形式变化的超声场，当光波通过声光介质时，由于声光作用，使光载波受到调制而成为“携带”信息的强度调制波。
c.磁光调制：利用磁光效应把欲传递的信息转换成光载波的强度(振幅)等参量随时间的变化。与电光调制、声光调制所不同的是，磁光调制是将电信号先转换成与之对应的交变磁场，由磁光效应改变在介质中传输的光波的偏振态，从而达到改变光强度等参量的目的
解：（1）调Q激光器的结构示意图
(2)欲使偏振器的电光调Q器件得到理想开关效果的关键是必须严格使棱镜的起偏方向与电光晶体的x轴或y轴方向一致，这样才可以保证起偏方向与电光调制晶体的感应主轴x’轴或y’轴方向成45度角。在电光晶体加电压的情况下，调节棱镜和晶体的相对方位，直到激光不能振荡为止。
（3）两偏振光出射时的相位差，
，令 得到 ，
5．当频率fs=40MHz的超声波在熔凝石英声光介质（n=1.54）中建立起超声场(vs=5.96×105cm/s)时，试计算波长为λ=1.06m的入射光满足布拉格条件的入射角θ。
（2）自然光得不到调制。原因是自然光没有固定的偏振方向，当它通过电光晶体后没有固定的位相差；因而不能进行调制。
第一章补充作业：
a.电光调制：利用光电效应将信息加载于激光的一种物理过程称之为电光调制。激光通过加有电场的晶体，使一个随时间变化的电信号转变成光信号。即使传递的（电）信息通过光波的强度、相位变化体现出来。
3．有一带偏振棱镜的电光调Q YAG激光器，试回答或计算下列问题：
(1)画出调Q激光器的结构示意图，并标出偏振镜的偏振轴和电光晶体各主轴的相对方向。
(2)怎样调整偏振棱镜的起偏方向和晶体的相对位置才能得到理想的开关效果?
(3)计算l／4波长电压Vλ/4(l＝25mm，n0＝ne＝1.05,γ63=23.6×10-12‘’m／V)。
d.直接调制：是把要传递的信息转变为电流信号注入半导体光源(激光二极管LD或半导体二极管LED)，从而获得已调制信号。由于它是在光源内部进行的，因此又称为内调制，它是目前光纤通信系统普通使用的实用化调制方法。
e.空间光调制器：可以形成随xy坐标变化的振幅(或强度)透过率[A(x,y)＝A0T(x,y)]或者是形成随坐标变化的相位分布[A(x,y)＝A0Texp[iθ(x,y)]]或者是形成随坐标变化的不同的散射状态。顾名思义，这是一种对光波的空间分布进行调制的器件。它的英文名称是Spatial Light Modulator(SLM)。
答：（1）.其快、慢轴与晶体主轴x轴成450角（即快、慢轴分别与x’、y’轴平行）。此时，它所提供的直流偏置相当于在电光晶体上附加了一个V1/4的固定偏压(Ex’和Ey’的附加位相差为900)；使得调制器在透过率T=50%的工作点上。
（2）.若旋转1／4波片，会导致Ex’和Ey’的附加位相差不再是900；因而它所提供的直流偏置也不再是V1/4。当然调制器的工作点也偏离了透过率T=50%的位置。
解：（1）实验装置：偏振片和白色屏幕。
a.在光路上放置偏振片和白色屏幕，转动偏振片一周，假如有两次消光现象，则为线偏振光。
b.在光路上放置偏振片和白色屏幕，转动偏振片一周，假如光强有两次强弱变化（但无消光现象发生）；则为椭圆偏振光。
c.在光路上放置偏振片和白色屏幕，转动偏振片一周，假如光强没有变化；则为自然光（或圆偏振光）。区分二者也不难，只需在偏振片前放置一个四分之一波片（可使圆偏振光变为线偏振光，可出现a的现象）即可。（这里自然光却不能变成线偏振光）
