华为三层交换机DHCP的设置方法
H3C三层交换机DHCP配置实例(H3C网络设备)
DHCP 典型配置【需求】DHCP 的主要用途是:通过DHCP服务器的协助来控管各个客户机（执行中的用户端）上不可缺少的网络配置参数,包括DNS（Domain Name Service 域名服务),WINS （Windows Internet Name Service Windows互联网名字服务）等。
【组网图】RouterA配置脚本#sysname RouterA＃radius scheme system＃domain system#dhcp server ip-pool 1 /创建DHCP 地址池/network 192。
168。
0。
0 mask 255。
255.255。
0 /指定可以分配的地址段/gateway—list 192.168。
0。
1 /指定网关/dns—list 192。
168。
0.2 /指定DNS server地址/domain—name huawei-3com。
com /指定域名/＃interface Ethernet0/0ip address 192.168.0.1 255.255。
255。
0 /配置网关地址/#interface Serial2/0link—protocol ppp＃interface NULL0＃dhcp server forbidden-ip 192。
168。
0。
1 192.168。
0。
2 /保留网关、DNS的地址/#user—interface con 0user-interface vty 0 4＃return【验证】在PC上执行“ipconfig”，该PC已经通过DHCP自动获取IP地址、网关、域名信息。
C：\〉ipconfigWindows IP ConfigurationEthernet adapter 本地连接：Connection-specific DNS Suffix . ： IP Address。
. 。
. 。
. . : 192.168.0。
华为交换机配置DHCP代理
多VLAN 链路聚合 DHCP RELAY
配置要求:
1、划分多个vlan 2、每个vlan通过DHCP获取相对应的ip地址 3、交换机采用链路聚合LA
配置步骤：
• 1、配置DHCP服务器（2种方法） • 2、测试划分4个VLAN，vlan100、vlan101、vlan102、vlan103 • 3、IP地址规划为192.168.0.0 • 4、配置三层交换机链路聚合LA • 5、配置SW-VLAN100-01交换机 • 6、配置SW-VLAN101-01交换机
• #批量添加DHCP作用域选项
• Add-DhcpServerV4Scope -Name "vlan100" -StartRange 192.168.0.20 -EndRange 192.168.0.240 -SubnetMask 255.255.255.0 -Type Both -State Active -Description vlan100
//链路聚合LA配置
• Port link-type trunk
• Port trunk allow-pass vlan all
• Mode lacp
• Trunkport g 0/0/23 to 0/0/24
• Port-group vlan100
//批量将端口划入VLAN100
• Group-member g0/0/1 to g0/0/22
• Interface eth-trunk11 • Port link-type trunk • Port trunk allow-pass vlan all • Mode lacp • Trunkport g 0/0/3 to 0/0/4
最新扩展课1 三层交换机中配置DHCP服务
扩展课1：三层交换机中配置DHCP服务（二层交换机不能做DHCP SERVER ，只能做DHCP中继。
DHCP服务器只能在三层交换机或路由器上设置）二层交换机1的配置Switch>enableSwitch#conf terminalSwitch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#interface range fastEthernet 0/1-2Switch(config-if-range)#switchport access vlan 2Switch(config-if-range)#exitSwitch(config)#int fa 0/3Switch(config-if)#switchport mode trunk↓↓二层交换机2的配置Switch>enableSwitch#conf terminalSwitch(config)#vlan 3Switch(config-vlan)#exitSwitch(config)#interface range fastEthernet 0/1-2Switch(config-if-range)#switchport access vlan 3Switch(config-if-range)#exitSwitch(config)#int fa 0/3Switch(config-if)#switchport mode trunk↓↓三层交换机的配置Switch>enableSwitch#configure terminalSwitch(config)#vlan 2Switch(config-vlan)#vlan 3Switch(config-vlan)#exitSwitch(config)#interface range fa0/1-2Switch(config-if-range)#switchport mode trunk (在三层交换机里，trunk好像是自动的？) Switch(config-if-range)#exitSwitch(config)#int vlan 2Switch(config-if)#ip address 192.168.1.1 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#int vlan 3Switch(config-if)#ip address 192.168.2.1 255.255.255.0Switch(config-if)#no shutdown↓Switch(config-if)#exitSwitch(config)#ip dhcp pool 10 建立DHCP池，并命名为10Switch(dhcp-config)#network 192.168.1.0 255.255.255.0包括的网络为192.168.1.0-254 255.255.255.0Switch(dhcp-config)#default-router 192.168.1.1默认网关为192.168.1.1 ，需跟端口网关一样Switch(dhcp-config)#dns-server 168.21.25.44DNS服务地址为随机取值，看情况而定。

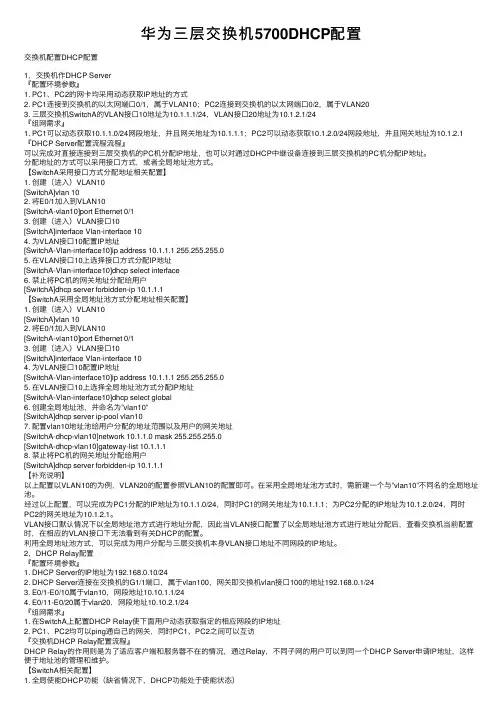

华为三层交换机5700DHCP配置
华为三层交换机5700DHCP配置交换机配置DHCP配置1，交换机作DHCP Server『配置环境参数』1. PC1、PC2的⽹卡均采⽤动态获取IP地址的⽅式2. PC1连接到交换机的以太⽹端⼝0/1，属于VLAN10；PC2连接到交换机的以太⽹端⼝0/2，属于VLAN203. 三层交换机SwitchA的VLAN接⼝10地址为10.1.1.1/24，VLAN接⼝20地址为10.1.2.1/24『组⽹需求』1. PC1可以动态获取10.1.1.0/24⽹段地址，并且⽹关地址为10.1.1.1；PC2可以动态获取10.1.2.0/24⽹段地址，并且⽹关地址为10.1.2.1『DHCP Server配置流程流程』可以完成对直接连接到三层交换机的PC机分配IP地址，也可以对通过DHCP中继设备连接到三层交换机的PC机分配IP地址。
分配地址的⽅式可以采⽤接⼝⽅式，或者全局地址池⽅式。
【SwitchA采⽤接⼝⽅式分配地址相关配置】1. 创建（进⼊）VLAN10[SwitchA]vlan 102. 将E0/1加⼊到VLAN10[SwitchA-vlan10]port Ethernet 0/13. 创建（进⼊）VLAN接⼝10[SwitchA]interface Vlan-interface 104. 为VLAN接⼝10配置IP地址[SwitchA-Vlan-interface10]ip address 10.1.1.1 255.255.255.05. 在VLAN接⼝10上选择接⼝⽅式分配IP地址[SwitchA-Vlan-interface10]dhcp select interface6. 禁⽌将PC机的⽹关地址分配给⽤户[SwitchA]dhcp server forbidden-ip 10.1.1.1【SwitchA采⽤全局地址池⽅式分配地址相关配置】1. 创建（进⼊）VLAN10[SwitchA]vlan 102. 将E0/1加⼊到VLAN10[SwitchA-vlan10]port Ethernet 0/13. 创建（进⼊）VLAN接⼝10[SwitchA]interface Vlan-interface 104. 为VLAN接⼝10配置IP地址[SwitchA-Vlan-interface10]ip address 10.1.1.1 255.255.255.05. 在VLAN接⼝10上选择全局地址池⽅式分配IP地址[SwitchA-Vlan-interface10]dhcp select global6. 创建全局地址池，并命名为”vlan10”[SwitchA]dhcp server ip-pool vlan107. 配置vlan10地址池给⽤户分配的地址范围以及⽤户的⽹关地址[SwitchA-dhcp-vlan10]network 10.1.1.0 mask 255.255.255.0[SwitchA-dhcp-vlan10]gateway-list 10.1.1.18. 禁⽌将PC机的⽹关地址分配给⽤户[SwitchA]dhcp server forbidden-ip 10.1.1.1【补充说明】以上配置以VLAN10的为例，VLAN20的配置参照VLAN10的配置即可。

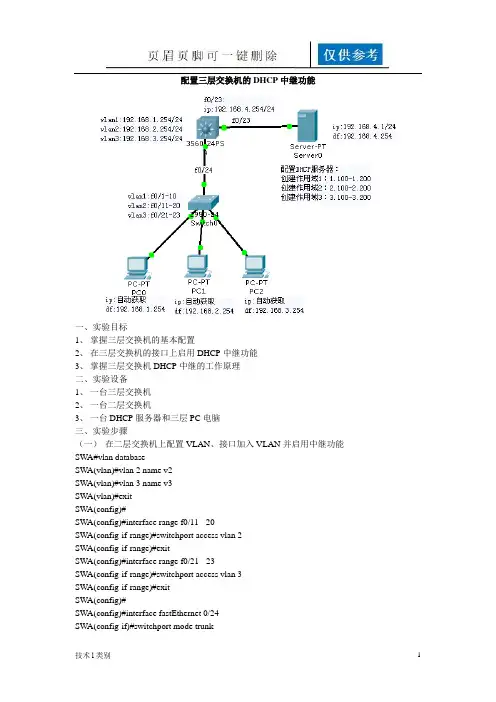

在三层交换机上启用DHCP中继功能(互联网+)
配置三层交换机的DHCP中继功能一、实验目标1、掌握三层交换机的基本配置2、在三层交换机的接口上启用DHCP中继功能3、掌握三层交换机DHCP中继的工作原理二、实验设备1、一台三层交换机2、一台二层交换机3、一台DHCP服务器和三层PC电脑三、实验步骤（一）在二层交换机上配置VLAN、接口加入VLAN并启用中继功能SWA#vlan databaseSWA(vlan)#vlan 2 name v2SWA(vlan)#vlan 3 name v3SWA(vlan)#exitSWA(config)#SWA(config)#interface range f0/11 - 20SWA(config-if-range)#switchport access vlan 2SWA(config-if-range)#exitSWA(config)#interface range f0/21 - 23SWA(config-if-range)#switchport access vlan 3SWA(config-if-range)#exitSWA(config)#SWA(config)#interface fastEthernet 0/24SWA(config-if)#switchport mode trunk（二）在三层交换机上配置VLAN、为VLAN的接口配置IP地址Switch>enableSwitch#configure terminalSwitch(config)#hostname SWBSWB(config)#enable secret 123SWB(config)#exitSWB#vlan databaseSWB(vlan)#vlan 2 name v2SWB(vlan)#vlan 3 name v3SWB(vlan)#exitSWB(config)#interface vlan 1SWB(config-if)#ip address 192.168.1.254 255.255.255.0SWB(config-if)#no shutdownSWB(config-if)#exitSWB(config)#interface vlan 2SWB(config-if)#ip address 192.168.2.254 255.255.255.0SWB(config-if)#no shutdownSWB(config-if)#exitSWB(config)#interface vlan 3SWB(config-if)#ip address 192.168.3.254 255.255.255.0SWB(config-if)#no shutdownSWB(config-if)#endSWB#（三）在三层交换机上启用路由功能、在f0/23接口启用路由功能SWB(config)#interface fastEthernet 0/24SWB(config-if)#switchport mode trunkSWB(config-if)#exitSWB(config)#interface fastEthernet 0/23SWB(config-if)#no switchportSWB(config-if)#ip address 192.168.4.254 255.255.255.0SWB(config-if)#no shutdownSWB(config-if)#endSWB#（四）在三层交换机的SVI接口上启用DHCP中继功能SWB(config)#interface vlan 1SWB(config-if)#ip helper-address 192.168.4.1SWB(config)#interface vlan 2SWB(config-if)#ip helper-address 192.168.4.1SWB(config)#interface vlan 3SWB(config-if)#ip helper-address 192.168.4.1（五）配置DHCP服务器四、实验总结五、实验思考。
实验1：三层交换机配置和DHCP中继
实验1：三层交换机配置和DHCP中继
实验环境如下：
需求描述：
在SW1上创建VLAN10和VLAN20，并将端口F0/1划分到VLAN10，将端口F0/14划分到VLAN20。
在SW1和SW2上配置路由，是全网互通。
在R1上配置DHCP，在SW1上配置DHCP中继，使PC机能自动获取到IP地址和默认网关。
在PC机上能够ping通R1和L0.
具体操作：
第一步：创建VLAN10，VLAN20。
并将相应的端口加入到VLAN中（如图）。
第二步：在路由器R2上建立端口：L0：192.168.1.1/32。
并且将F0/0端口的IP地址设置为：192.168.0.2/30 ，并配置静态路由。
（如图）
第三步：将SW1上的VLAN10与VLAN20配上相应的IP（pc与R1的网关地址），如：VLAN10 IP：192.168.10.254/24，VLAN20 IP：192.168.20.254/24.还有F0/15的IP：192.168.0.1/30。
然后再配置一条默认路由指向R2，并在SW1上开启路由功能。
最后在VLAN10的接口模式下键入：IP help-address 192.168.20.1 （如图）
第四部：将R1上的F0/0接口配置IP地址：192.168.20.1/24.并创建DHCP地址池：192.168.10.0/24并配置相关参数。
最后写一条默认路由指向SW1。
（如图）
第五步：验证PC是否得到相应的IP地址并进行全网PING通。
到此本实验全部完成！！！。
华为三层交换PAT,DHCP
实验目的:1.pc地址都是DHCP获取IP；2.C1,C3在vlan10，C2,C4在vlan20，且实现互通；3.pc都能访问外网；所需设备：使用ENSP模拟器模拟2台路由器1台三层交换机2台二层交换机4台PC机实验拓扑图：实验步骤：1.给二层交换机划分vlan，并把每个接口加入各自的vlan和建立中继口。
LSW1:划分vlan：[Huawei]vlan 10 划分vlan 10[Huawei-vlan10]vlan 20 划分vlan 20把接口加入vlan：[Huawei]int e0/0/1 进接口[Huawei-Ethernet0/0/1]port link-typeaccess 创建access口[Huawei-Ethernet0/0/1]port defaultvlan 10 把接口e0/0/1加入vlan 10 [Huawei]int e0/0/2[Huawei-Ethernet0/0/1]port link-typeaccess[Huawei-Ethernet0/0/1]port defaultvlan 20[Huawei-Ethernet0/0/2]int g0/0/1配置中继口：[Huawei-GigabitEthernet0/0/1]portlink-type trunk 创建trunk口[Huawei-GigabitEthernet0/0/1]porttrunk allow-pass vlan 10 20 创建中继口LSW2同LSW12.给三层交换机划分vlan，并且建立中继口和配置每个vlan的网关地址。
[Huawei]vlan 10[Huawei-vlan10]vlan 20配置中继口：[Huawei-Vlanif20] g0/0/1[Huawei-GigabitEthernet0/0/1]portlink-type trunk[Huawei-GigabitEthernet0/0/1]porttrunk allow-pass vlan 10 20[Huawei-GigabitEthernet0/0/1] g0/0/2[Huawei-GigabitEthernet0/0/1]portlink-type trunk[Huawei-GigabitEthernet0/0/1]porttrunk allow-pass vlan 10 20配置vlan网关地址：[Huawei-GigabitEthernet0/0/1]intvlan 10 进入虚拟vlan接口[Huawei-Vlanif10]ip add 192.168.10.124 配置IP和子网掩码[Huawei-Vlanif10]un shutdown 激活端口[Huawei-Vlanif10]intvlan 20[Huawei-Vlanif20]ip add 192.168.20.124[Huawei-Vlanif20]un shutdownDHCP：[Huawei]dhcp enable 激活DHCP[Huawei]int vlan 10进入虚拟vlan接口[Huawei-Vlanif10]dhcp select interface 开启vlan 10自动获取IP [Huawei-Vlanif10]dhcp server dns-list 8.8.8.8 配置DNS [Huawei-Vlanif10]int vlan 20[Huawei-Vlanif20]dhcp select interface[Huawei-Vlanif20]dhcp server dns-list 9.9.9.9验证：3.能够让pc访问到AR1。
如何在三层交换机配置DHCP
51CTO首页我的博客搜索社区：论坛博客下载读书更多登录注册首页|微软活动|Cisco |Security |VoIP |Office |Windows Server |Windows 7|IT职业生涯51cto 51cto博客之星博客之星 用户名：hackerjx 文章数：61 评论数：489 访问量：232011 无忧币：2031 博客积分：3371 博客等级：7注册日期：2008-05-18[Win 7]原来的桌面属性那.. 追梦五年-我和51CTO的那些事 Windows 7 中的“亮.. Windows XP Mode，发布应.. Office 2010 Beta 简体中.. 802.1X认证+DHCP+ACS Ser.. 配置在一台三层交换上，.. 揭秘Cisco NBAR封杀BT和.. 解密Windows 7中的XP Mode 企业网络中部署Cisco ACS.. 配置多台三层交换VLAN间.. [Win 7]安装Windows 7好.. 大中型企业中部署应用AAA.. Cisco SSL VPN 配置详解 配置Cisco IOS EASY VPN ..ISCW实验3：配置Cisco PP.. Cisco IP Communicator .. 使用SDM配置Cisco Easy VPN博客博客统计统计统计信息信息热门热门文章文章hackerjx 的BLOG写留言邀请进圈子发消息加友情链接进家园 加好友MSN/QQ 论坛 开心 人人 豆瓣 新浪微博 分享到：博主的更多文章>>标签：DHCP 多层交换配置 Cisco原创作品，允许转载，转载时请务必以超链接形式标明文章 原始出处 、作者信息和本声明。
否则将追究法律责任。
/383839/215400通过本实验实验掌握掌握掌握，，如何在如何在Cisco Catalyst Cisco Catalyst Cisco Catalyst 3550 3550 3550交交换机来配置配置DHCP DHCP DHCP服服务，实现对实现对内内网主机分配IP IP地址地址地址，，网关，DNS DNS，，WINS WINS，，租期租期，，域名等域名等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华为交换机IP地址及DHCP的设置方法
首先我们要通过consol口连接到交换机，自备consol线，点击“开始”->“所有程序”->“附件”->“通讯”->“超级终端”（如果没有超级终端的话，需要使用到安装光盘在添加删除组件中添加上它或使用类似于SecureCRT等软件进行连接）。
在出现的窗口中选择com3口如下图；
点击配置进入新窗口并按图中的设置进行配置，设置好以后点击“应用”，如下图：
选择“设置”选项卡将“终端仿真”设置成VT100，点击“确定”。
如下图：
这样的话我们就可以成功的登录交换机了。
成功登录交换机以后按下面进行配置：
<>system-view /*进入系统模式*/
[]dhcp enable /*开启dhcp服务*/
[]dhcp snooping enable /*开启dhcp过滤功能*/
-----------------------------------
[]vlan 50 /*创建vlan 50*/
[]quit
[]interface vlanif 50/*进入vlan 50端口*/
[]ip address 192.168.50.1 mask 255.255.255.0/*为vlan 50配置IP地址*/
[]dhcp select global/*dhcp获取范围从全局global获取，也可以从接口interface获取*/ []interface e0/0/0 /*进入e/0/0接口*/
[]port link-type access /*为e0/0/0配置端口类型*/
[]port default vlan 50/*加入vlan 50*/
[]undo shutdown
[]quit /*退出*/
-------------------------------------
[]ip pool vlanif50 /*创建地址池，如果之前配置DHCP获取范围是interface的话，这部分不需要配置*/
[ip-pool-1]gateway-list 192.168.50.1 /*网关地址*/
[ip-pool-1]network 192.168.50.1 mask 255.255.255.0 /*需要启用dhcp服务的网络*/
[ip-pool-1]dns-list 202.106.96.128 202.106.96.120 /*dns列表*/
[ip-pool-1]excluded-ip-address 192.168.50.2 192.168.50.49 /*不参与dhcp分配的ip地址范
围*/
[ip-pool-1]lease day 10 hour 0 minute 0 /*地址租用天数*/
---------------------------------------
/*默认情况下三层所有端口和vlan是可以互相通讯，所以当我们需要使用IP地址登陆交换机时，可以通过输入vlan的IP地址进行登陆，但登录前应该设置好相应登陆配置*/。
