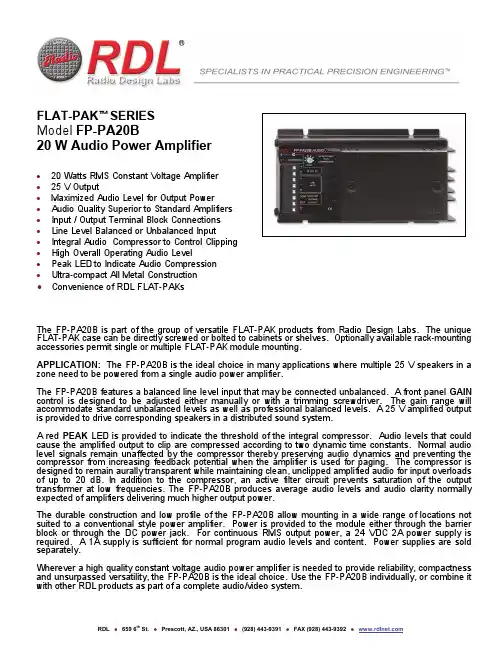

FLAT-PAK SERIES Model FP-PA20B 20 W 音频功率放大器说明书
FLAT-PAK™ SERIESModel FP-PA20B Array 20 W Audio Power Amplifier∙20 Watts RMS Constant Voltage Amplifier∙25 V Output∙Maximized Audio Level for Output Power∙Audio Quality Superior to Standard Amplifiers∙Input / Output Terminal Block Connections∙Line Level Balanced or Unbalanced Input∙Integral Audio Compressor to Control Clipping∙High Overall Operating Audio Level∙Peak LED to Indicate Audio Compression∙Ultra-compact All Metal Construction∙Convenience of RDL FLAT-PAKsThe FP-PA20B is part of the group of versatile FLAT-PAK products from Radio Design Labs. The unique FLAT-PAK case can be directly screwed or bolted to cabinets or shelves. Optionally available rack-mounting accessories permit single or multiple FLAT-PAK module mounting.APPLICATION: The FP-PA20B is the ideal choice in many applications where multiple 25 V speakers in a zone need to be powered from a single audio power amplifier.The FP-PA20B features a balanced line level input that may be connected unbalanced. A front panel GAIN control is designed to be adjusted either manually or with a trimming screwdriver. The gain range will accommodate standard unbalanced levels as well as professional balanced levels. A 25 V amplified output is provided to drive corresponding speakers in a distributed sound system.A red PEAK LED is provided to indicate the threshold of the integral compressor. Audio levels that could cause the amplified output to clip are compressed according to two dynamic time constants. Normal audio level signals remain unaffected by the compressor thereby preserving audio dynamics and preventing the compressor from increasing feedback potential when the amplifier is used for paging. The compressor is designed to remain aurally transparent while maintaining clean, unclipped amplified audio for input overloads of up to 20 dB. In addition to the compressor, an active filter circuit prevents saturation of the output transformer at low frequencies. The FP-PA20B produces average audio levels and audio clarity normally expected of amplifiers delivering much higher output power.The durable construction and low profile of the FP-PA20B allow mounting in a wide range of locations not suited to a conventional style power amplifier. Power is provided to the module either through the barrier block or through the DC power jack. For continuous RMS output power, a 24 VDC 2A power supply is required. A 1A supply is sufficient for normal program audio levels and content. Power supplies are sold separately.Wherever a high quality constant voltage audio power amplifier is needed to provide reliability, compactness and unsurpassed versatility, the FP-PA20B is the ideal choice. Use the FP-PA20B individually, or combine itwith other RDL products as part of a complete audio/video system.RDL ∙ 659 6th St. ∙ Prescott, AZ., USA 86301 ∙ (928) 443-9391 ∙ FAX (928) 443-9392 ∙FLAT-PAK ™SERIESModel FP-PA20B20 W Audio Power AmplifierTYPICAL PERFORMANCEInput: Line level (+4 dBu nominal balanced) (-10 dBV nominal unbalanced) Input Impedance: 20 k Ω balanced bridging10 k Ω unbalancedInput / Output Connectors: Plug-in terminal blockGain Adjustment: Single turn audio taperMinimum Input Levels: Balanced: -26 dBu (to cross compressor threshold) Unbalanced: -28 dBV (to cross compressor threshold) Maximum Input Levels: Balanced: +23 dBu Unbalanced: +15 dBV Frequency Response: 50 Hz to 18 kHz (+/- 3 dB)* THD+N: < 0.1% (@ 1 kHz)*< 0.5% (50 Hz to 20 kHz)*Compressor: Threshold 6 dB below rated output, automatic adjusting attack and release Noise: <-80 dB (below 20 W RMS) CMRR: > 55 dB (50 Hz to 120 Hz) Output Power: 20 W RMS @ 25 VAmbient Operating Environment: 0° C to 30° C Maximum; 20° C Recommended Power Requirement: 24 Vdc @ 1650 mA (for continuous RMS power output, Ground referenced) 24 to 33 Vdc @ 1000 mA (for normal program material with minimal compression, Ground referenced) Indicators (2): Red LED: PEAK LED indicates compressor activity Green LED: Power ON*measured at compressor threshold level equaling 4 W RMS output powerOverall Dimensions: Height: 2.30 in. 5.85 cm Width: 3.25 in. 8.26 cm Length: 6.04 in. 15.3 cmInstallation/OperationDeclaration of Conformity available from . Sole EMC specifications provided on product package. Specifications are subject to change without notice.Radio Design Labs Technical Support CentersU.S.A. (800) 933-1780, (928) 778-3554; Fax: (928) 778-3506Europe [NH Amsterdam] (++31) 20-6238 983; Fax: (++31) 20-6225-287891-2115CCOMPRESSION O U T P U T S I G N A LINPUT SIGNAL。
PA中文说明书
ALLEN&HEATH PA系列使用手册PA系列混音器可提供一个标准的PA系统需要的所有音频信号处理工具，并使您的操控能够做到“随心所欲”。
您不仅很快就会熟悉并得心应手的操控他们，而且您还会发现他们所具备的许多创新的性能充分融合了设计师多年的现场调音经验。
如果您再仔细地检查一下他们的质量，您就更会欣赏他们标准化的结构：与我们的旗舰产品ML系列调音台有同样的单独的垂直型电路板，同样的电位器帽，同样的铜质内部耦合界面。
下面的几款PA调音台是带有双功率放大器的型号。
PA12-CP有8路单声道和2路立体声通道输入。
PA20-CP有16路单声道和两路立体声输入。
这两款在侧面均有保护装饰，在前面有便携手提把手。
双功放的配置可以根据现场扩音情况的不同来自由的使用。
例如，您可以用其来做没有返送系统的立体声主扩系统，或是有返送和单声道的系统，再或是与外部功放相连，用这台设备做两个独立的返送系统。
同时也可使用额外的单声道输出用于超低音的信号通道等等。
PA-CP系列的功率放大器是第三代的设计，其在出场之前都是已经做了严格的可靠性和声音质量的测试，其输出功率采用4Ω和8Ωohms可切换式恒定功率设计，功率均为2x500W/8Ω。
精准的均衡调节为音乐的创作和有效的抑制房间声反馈提供很大的方便。
所有输出通道都有四段的参量均衡，每个频段均设置有扫频旋钮，我们是通过理论的分析和实际存在的声染色等问题研究和测试以后，决定设置参量均衡，而不用图示均衡的。
并且我们的“EQ Visualiser”软件将会告诉您参量均衡对频率产生的作用，并可以通过此软件与调音台的MIDI口连接来自定义您所需要的效果。
快速启动1.确保安全:首先要确认设备的工作电压与您当地的供电电压是否一致，检查后面板的ON/OFF是否置于off的状态。
用随机配送的电源线将调音台与电源插座相连接。
在没有检查好所有的连线和控制设置之前不要打开任何开关。
并且要确保在前面和侧面机身的通风口处不要有东西挡住。
公共广播系列
天花扬声器 DSP502/502N使用说明承蒙选用迪士普广播扬声器系列产品。
所有迪士普产品出厂前均经严格测试，信守质量承诺。
迪士普广播扬声器广泛应用于酒店、商厦、超市、学校、休闲娱乐等场所，是您理想的选择。
为了方便您安装、调试和使用本产品，安装前请详细阅读本说明。
性能特点：l 工作电压70/100V ，功率1.5-10W （多个配接端子），适应不同场合； l 最大声压级97±2dB ，有效频率范围 100Hz-16kHz; l 重0.8 kg ，强力活动夹设计，安装方便；l 优质工程塑料注塑成型，经久耐用，不变形，不褪色；l 扬声器悬边阻尼处理，寿命长，灵敏度高（91±2dB ），声音清晰、 明亮。
34DSP502DSP502N公共广播系列Ceiling Speaker System DSP502/502NOWNER ’S MANUALThank you for purchasing PA speaker system of DSPPA series. All of DSPPA series products have been tested strictly before shipping. DSPPA series PA speaker system is widely used in hotel, trade building, supermarket, school, entertainment, etc. It ’s the most ideal choice of you! In order to facilitate installing, modulating and running please read this manual carefully before setup.FEATURES ：l 70/100V , 1.5-10W with multiple terminals, suited for different field; l Max. Sound Pressure Level 97±2dB, Effective Freq. Range100Hz-16kHz; l Weight 0.8 kg ，equipped with clamps for mounting convenient;l Made of high quality engineering plastic, long-term durability, neverout of shape and fade;l Driver surround excellent damping, provided with high sensitivity(91±2dB), long life, sound clear and sonorousness.FREQ. RESPONSE DISTORTIONDSP502 DSP502NPublic Address System。
迪士普各设备参数表(2014-8-18版) (3)论述
大屏幕液晶屏幕中 文界面显示。
MP9918I
★具有自动转接\挂 机电话功能；
MP9919A
自动接收由消防中 心发来之警报信号
MP9920S
10路警报信号输 入；
MP9921M
能自动监测声频功 放故障并在“主功
MP9923S
按顺序开启或关闭 16路受控设备的电
MP9924L
本机用于广播系统 的雷电保护、过压
产品名称
DSPPA
设备型号
技术参数
产品名称ZABBiblioteka Z设备型号MP98系列
PA21系列
受控CD/DVD和MP3播 放器
PA2176C
受控调谐器
PA2177R
八入八出音频矩阵 PA2178S
CD/DVD和MP3播放器 调谐器 十路遥控寻呼话筒 十路寻呼器 十路寻呼话筒集线 器 前置放大器 十路监听器 十路分区矩阵 节目定时器[停产] 节目定时器
（1000W） 定压输出和4欧平衡
MP3500 100伏, 70伏 1500W
（1500W） 定压输出和4欧平衡
MP4000 ★100伏（200伏）,
（2000W） 70伏 2000W定压输
MP1715T
★4.3寸TFT彩色液 晶触摸式显示屏显
MP1714T
液晶屏幕显示，单 键飞梭，中文字
MP1714E
三十路消防矩阵 DC1985A
十分区强插电源
主/备功放故障切换 器
应急电源
DC1988S DC1991M DC1993E
电池箱
DC1993B
16位电源时序器 DC1990S
避雷器
DC1992L
线路检测器
线路检测终端 （10w）
CASPIAN M2功放中文说明书
CASPIAN M2 功放中文说明书前面板：1.输入选择旋钮2.模式按键3.模式显示灯4.CD输入显示灯5.调谐器输入显示灯6.视频输入显示灯7.线路1输入显示灯8.线路2输入显示灯9.磁带监听显示灯10.磁带监听按键11.音量旋钮12.电源开关背板：1.CD输入端（可通过1a拨杆切换成RCA或XLR的方式）2.调谐器输入端3.视频输入端4.线路1输入端5.线路2输入端6.磁带输入端7.录音输出端8.前置输出端19.前置输出端210.后级输入端（需配合机器内部调整才能使M2功放变成一台纯后级）11.右声道扬声器输出端子12.左声道扬声器输出端子13.电压及保险丝标签14.电源插口15.保险丝盒16.接地端子M2功放的电源开关位于机器底部的左侧。
电源开关可以长期处于接通状态，但如果你长期不使用机器的话，建议关闭电源并拔掉墙插。
1-5组讯号输入端的作用是相同的，可接CD机、调谐器等高电平节目源。
第6组讯号输入端是专供录音卡座使用的。
注意右声道的端子是红色，左声道的端子是黑色或者白色。
另外M2功放所有的左声道端子都是位于上面的一排，右声道端子是位于下面的一排，另外还有文字标识供你辨别。
M2功放没有唱头放大，如果你有一台模拟唱盘的话，需另购一台唱头放大器，然后再接入M2功放。
M2功放的扬声器输出端子位于机器背后，同样有左右声道之分：L-左声道，R-右声道。
每个声道分为正负两极，红色代表正极，黑色代表负极。
M2功放与音箱的连接如下图，注意双线分音或双功放、三功放驱动时要把音箱的短路片去除。
当你开启M2功放的电源后，机器会自检并进入待机状态，这时模式显示灯为绿色。
为激活机器，可以通过以下两种方式：1.再按一下MODE模式控键。
2.按任意方向转动一下输入选择旋钮。
注：遥控器上的POWER键可直接使机器工作或者待机。
遥控器上的MODE模式按键只可进行工作/音量衰减20dB的切换。
当M2功放进入工作状态后，模式显示灯将转为红色。
功放机按键说明书
功放机按键说明书篇一：音响操作说明音响操作说明针对于本系统，具体操作如下： 1. 话筒及音乐输入连接：调音台可以接入有线话筒、无线话筒、DVD、电脑音频等；有可种可以接入的插口，方便进行连接（如下图所示）。
第1路到第8路一般接入话筒，第13到16路为DVD等音乐信号输入；第9路到第12路比较特殊，即可以接入话筒，也可以接入DVD等音乐信号（已经标明L、R声道），只是接口不一样而已。
注：1、如果上面的卡侬口已经接入设备，就不要再用下面的单插插口，也就是说，这一路里面只可以接入一路音源；下面的INSERT插口，本系统用不到。
2、如果要接入普通的会议话筒，可能需要48V供电，那么本调音台具备此功能，只需要把调音台的48V供电开关打开即可，如下图所示；2. 开启系统：先打开第一台电源时序器，电源时序器会依次给所接设备供电；等第一台电源时序器的8路电源依次打开完毕，再打开第二台电源时序器，同样，等8路电源全部打开方可进行其他操作。
注：专业音响设备具有开关顺序，开启时顺序为：音源设备（如DVD、话筒接收机等）、周边设备（如调音台、均衡器、效果器等）、功放。
否则的话，可能会产生“嘭”的声响，以至于损坏设备。
3. 播放音频、视频：首先把调音台右下角总音量的推子调整到合适的位置（如图一所示），高度最好不要超过0刻度；然后打开DVD 机，把光盘放入，让DVD处于读碟播放状态；找到调音台对应DVD接入的那一路，把方块透明的开关按钮按下，使其处于点亮状态，再按下下方的红色ST按钮；然后轻轻从下方往上推长方形的音量推子，直到音量足够为止（如图二所示）。
高中低音调整：正常情况下，无需调整音乐音频，因为DVD或电脑放出来的都是原始音频，如果想调整音乐的高中低音，可以通过调音台自带的简单均衡器进行调整（如图三所示），上面的为高音旋钮，中间的为中高频旋钮，下面的为低音旋钮。
音视频矩阵切换：如把第1路音频、视频切换到第2路输出，那么操作方法是：按AV键然后从右侧上边的一排（输入键）按下1键，然后再从下面一排（输出键）按下2键，最后再按下ENTER 键即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OWNER’S MANUAL
Before operating, please read this manual completely.
PA3002
PA4002
PA5002
P.A.SERIES
Public Address Amplifiers
FEATURES
●Transformer isolated 100V, 70V and 4 Ohms speaker outputs.
● 5 LED indicator for status display.
●XLR socket and 6.3 mm jack for link convenient.
●Output circuit shorting protection & display.
●Series amplifiers of high output power available.
AMPLIFIER FRONT VIEW
1. AC power switch (1 is power on and the
“power LED ” is on ) 2. POWER LED indicator
3. CLIP LED indicator (Please reduce
the gain to prevent severely clipped waveforms reaching the loudspeakers) 4. SIGNAL LED indicator (Output level)
5. PROT LED indicator (DC or output circuit shorted indicator)
6. TEMP LED indicator (high temperature indicator)
7. Volume (input attenuator)
8. Unit’s fan exhaust window
AMPLIFIER REAR VIEW and CONNECTIONS
1. fan intake window
2. COM. output
3. 4～16 output
4. 70V output
5. 100V output
6.
220V AC fuse
7. XLR input
8. 6.3mm socket input 9. 6.3mm socket link 10. XLR link
11.
220VAC power cord
1 2 3 4 5 6 7 8
1
OPERATING PRECAUTIONS
Make sure the AC main voltage is correct and is the same as that printed on the rear of the amplifier. Damage caused by connecting the amplifier to improper AC voltage is not covered by the three-year US warranty.
Make sure the power switch is off before making any input or output connections.
It is always a good idea to have the gain controls turned down during power-up to prevent speaker damage if there is a high signal level at the inputs.
CONNECTING INPUTS
Input connections are made via either the 3-pin XLR -type connectors (Figure 1) or 6.3 mm sockets on the rear side of the amplifier.
CONNECTING OUTPUTS
Load can be connected using banana plugs or spade lugs. A black binding post is considered “COM”, while the three red binding posts are considered “hot”, and the voltage is 38V （different from the model ）, 70V , and 100V .
Note:
Never connect the “hot ”terminals together.
When connecting load （speakers ）, it is better to use one pair of output terminals only. If the PROT Led goes on steadily while power has been turned on and signal has been fed, there must be a trouble of output shorted. Please turn the unit off and correct the trouble then turn it on again.
Figure 1 3-pin XLR-type connectors
SPECIFICATIONS
HTTP://DSPPA ACOUSTIC TECHNOLOGY CO., LTD.
使用说明
欢迎惠顾。
使用前请认真阅读本说明书。
PA3002
PA4002
PA5002
公共广播系列
纯后级广播功放
性能特点
●100V, 70V 定压输出和4 Ohms 定阻输出（平衡，不接地）。
● 5 单位LED 显示器，作状态显示。
●RCA 插口和XLR 插口供方便地实现环接。
●输出短路保护并示警。
●成系列大功率纯后级可供选择。
1 2 3 4 5 6 7 8
前面板
1. 交流电源开关（按下1为电源接通状态且
电源指示灯亮） 2. 电源指示灯
3. 削顶指示灯 (为避免严重削顶 请适当降低增益)
4. 信号指示灯 (输出电平)
5. 保护指示灯 (直流或短路保护 )
6. 温度指示灯(超温指示)
7. 音量控制旋钮
8.
通风散热窗
后面板及连接
1．风扇风口 2．输出公共端 3．4～16 输出 4．70V 输出 5．100V 输出
6．220V 交流保险丝
7． 卡隆输入口
8． 6.35mm 输入插口 9． 6.3mm 环接插口 10．卡隆环接插口 11．220V 交流电源线
1
操作注意事项
电源电压应确实与本机相符,由电压不符造成的损坏不在保修之列。
所有输入输出连接好以前,不要通电；通电前最好把音量调至最小以防损坏扬声器。
当通电并输入信号後,如果保护指示灯(PROT)点亮,即说明有输出短路故障.应即切断电源,排除故障後重新加电.
输入之连接
所有输入均应连接於机器後面板之卡隆插口（图1）或6.3 mm 插口。
输出之连接
输出端子在後面板，可用香蕉插或铲形插连接。
黑色乃公共端，红色乃热端。
通常应使用“定压”端子输出，此 时各个扬声器应带线间变压器，扬声器的总功率应与功放的额定输出功率相当。
扬声器在近距离配置时也可用“定阻”（4～16Ω）端子输出，相应地此时扬声器的总阻抗应为4～16Ω。
注意：
宜只选用一对输出端子；
任何时候都不应把两个“热端”连接在一起。
图 1 三线卡隆插
性能规格
性能规格如有改变，恕不另行通知。
