长沙市某职工宿舍楼设计
长沙市某职工宿舍楼
设计人：李林勇
指导老师：何立志
目录
一、前言
二、毕业设计选题依据及意义
三、毕业设计已知条件及要求
四、毕业设计方案及成果
五、施工组织方案
一、前言
对目前素质教育的社会环境以及教师生活起居的需要，为了居室能够在实际使用中能满足教师睡眠、贮藏和学习三大功能，同时又可以保证个人的私密性；有一个相对独立而稳定的天地，保证睡眠和生活不受外来干扰。
根据毕业设计目的和要求，结合宿舍楼设计和施工状况，我选择的毕业设计题目是“教师宿舍楼设计”。
此建筑采用砖混结构体系，占地面积约4500M2共五层，分别为主卧室、厨房、卫生间等，还有阅资室、大厅等多功能使用空间。
在时代背景和要求下，各种功能齐全、设备完善，造型美观的建筑必将是我们建筑工程师追求目标，也给我们一个更加广阔的平台去开发研究更多更好的新材料、新工艺、新技术。
二、毕业设计选题依据及意义
目前，我国素质教育的普及，大学生的数量快速上升，大学对教师的需求量也越来越多，教师生活起居空间需要条件越来越高；同时我国正处于社会经济发展阶段，人民生活水平逐步提高、货币膨胀、耕地日趋减少和环境污染等问题的加剧，对建筑行业的设计要求越来越高。
对简单的设计，我们可以掌握必备的建筑设计知识，进一步提高绘图能力和阅图能力，增强施工组织和管理能力，理论与实践紧密相结合，整体提升我们的综合素质专业能力。
三、毕业设计已知条件及要求
1、地点：长沙市韶山路与新开路交汇处，建筑控制线范围是40×70m 、建筑控制高度为20m 。
2、地质条件（从上而下土层分布）
第一层 杂填土 KN/m 16=γ 深0.5m 第二层 粉质粘土 KN/m 18=γ 3.0=b η
a MP 10=s E 6.1=d η
2KN/m 196=k f 深5m
常年地下水位—6m
3、建筑物组成
（1）门厅 2间 27㎡/间 （2）值班及发放室 1间 27㎡/间 （3）客厅 5间 54㎡/间 （4）楼顶读书室 1间 294㎡/间 （5）教师宿舍（带卫厨） 95间 40㎡/间 4、结构设计条件及其他 （1）结构类型：砖混结构 （2）结构安全等级：二级 （3）结构设计使用年限：50年
（4）本工程为丙类建筑，抗震设防烈度：6度 （5）地基基础设计等级：丙级 （6）地基液化等级：轻微 （7）建筑场地类别：Ⅱ类
（8）钢筋混凝土结构抗震等级：四级 （9）砌体施工质量控制等级：B 级
四、毕业设计方案
1、建筑设计要求： （1）满足建筑功能要求：
设计宿舍楼，首先要考虑满足生活的要求住宿布置合理、采光、通风良好，同时还要合理安排门厅、值班及收发室、教师宿舍等空间布局，以及考虑防火等安全措施环保问题。
（2）采用合理的技术措施：
正确选用建筑材料，根据建筑空间组合的特点选用合理的结构、施工方案，建施方便，这样才能保证房内坚固耐久。
（3）具有良好的经济效果：
建造房屋是一个复杂的物质生产过程，需要合理的的人力物力以及资金，在房屋设计及建造中，要因地制宜、就地取材，尽量做到合理利用劳动力、节省建筑材料和资金。
（4）考虑建筑美观要求：
建筑物是社会的物质和文化财富，它满足使用要求的同时还需要满足人们对建筑物美观方便的要求，考虑建筑物所赋予人民在精神上的感受。
（5）符合总体规划要求：
单体建筑是总体规划中的组成部分，单体建筑应符合学校校园总体规划提出的要求。
2、建筑设计方案：
（1）本工程为砖混，整体五层，建筑面积为4500㎡，建筑物总高度为16.4m，室内地面标高为±0.000m，室内外标高差为0.3m （2）楼地面采用水磨石面层楼面
（3）外墙采用乳黄色外墙漆粉刷，内墙采用白色复层涂料饰面
（4）屋面防水采用高分子卷材防水
（5）其他建筑设计详见建筑设计总说明 3、建筑设计成果：
4、结构设计方案
（一）结构类型分析及结构选型
1）、砖混结构：
特点：主要由砖砌体、钢筋混凝土构造柱圈梁、楼板组成的混合结构，它的受力主要是由承重墙传给基础。
施工时，先砌墙后浇柱、梁板。
（二）砖混结构建筑墙体承重方式
1）、横墙承重：用于平行于山墙的横墙来支承楼层
2）、纵墙承重：用檐墙和平行于檐墙的纵墙支承楼层，开间可以灵活布置，但建筑刚度较差，立面不能开设大面积门窗。
3）、纵横墙混合承重：部分用横墙、部分用纵墙承重楼层，多用于平面复杂、内部空间划分多样化建筑。
针对建筑物沉重的特点，并结合建筑功能要求，该建筑物采
用纵横墙混合承重
（三）结构计算
1）、进行结构选型和结构布置
2）、进行结构内力分析和截面配筋计算和条形基础配筋计算 3）、现浇板、雨篷楼板的设计计算
（四）计算方法
1）、水平风荷载产生的内力计算时，采用D值法进行计算其步骤
·计算各柱抗侧刚度D及总剪力在各柱的剪力分配
·确定各柱反弯点高度系数y
·拉杆端弯矩及梁端弯矩
2）、竖向荷载产生的内力计算时，采用分层法进行计算
3）、内力组合
根据最不利而又可能的原则进行内力组合，并进行承载力计算
1.2×恒载＋1.4×活载
1.2×恒载＋1.4×风载
1.2×恒载＋0.9×1.4×（风载＋活载）
4）、梁框架荷载效应组合
＋max及相应的V
—max及相应的V
|V|max及相应的M
5）、柱框梁荷载效应组合
Nmax及相应的M、V
Nmin及相应的M、V
|N|max及相应的N、V
（五）条形基础选型：
影响基础选型因素很多，主要有建筑物性质及荷载，场地工程地质条件、水文条件、建筑物基础埋深、；邻近建筑基础类型的选题的选取及施工条件限制等，在工程实践中应根据不同的工程特点进行基础选型，但应在确保建筑物安全使用前提下本着方便施工和节省投资的原则选择合理基础类型。
总结：根据上述所据，我选择刚性条形基础
（六）条形刚性基础设计
1）、条形刚性基础，砼等级为C30
2）、确定基础顶荷载
3）、确定基底埋置深度
4）、确定基础基底的尺寸
5）、确定基础的高度
基础底板配筋计算
5、结构方案设计成果
五、施工组织方案
1、工程概况
本工程为大学生毕业设计教师楼项目，总建筑面积为45000㎡，地上5层砖混结构，本工程抗震设防烈度为7度（0.15g）耐火等级为2级，属多层居住建筑，设计使用年限50年，屋面防水等级2级，建筑等级3级，本工程±0.000高出室外0.30米，建筑高度19米
2、现场平面布置
3、施工方案
1）、施工准备：
施工前组织有关专业技术人员熟悉图纸，组织技术交底，材料供应部门，提供外加工定货单，并提出工料分析及进行图纸会审、进行技术交底。
2）、施工现场临时用电
3）、施工现场用水
现场有φ100mm综合杆管，从预留口接出φ75mm施工干线，可满足施工和消防用水。
供水：水源从建设单位上水管接出，现场采用φ75的供水管位，供入施工现场管网，管网布置沿现场用水点布置支
管，埋入地下50cm深，考虑到季节供水短缺和周围的环境卫
生，备蓄水池（暗）供施工使用
排水：施工现场场地狭窄，为了充分利用现场使用面积，现场所有排水沟均为暗沟，排水建设单位指定的下水管，为
保证现场清洁卫生，做到文明施工，在砼搅拌站挖一个沉淀
池，将沉淀后的水用泵抽到排水沟中。
4）、钢筋砼工程
施工工艺：放垫层线→做垫层→放基础线→绑钢筋→支模板→打浇筑标高→打灰→放地梁线→支地梁底模→绑地
梁钢筋→关地梁侧模→打浇筑标高→打灰→打脚手架→绑柱
钢筋→支板模支柱模（同时支梁模绑梁钢筋）→铺板筋→打
浇筑标高→打灰保养混凝土
5）、砖砌体工程
工艺：抄平、放线→立皮数杆→（立门口）→排砖撂底→
4、施工组织及施工进度计划
你干脆杀了我算了，后面的一个比一个难。
5、质量保证措施
6、工期保证措施。

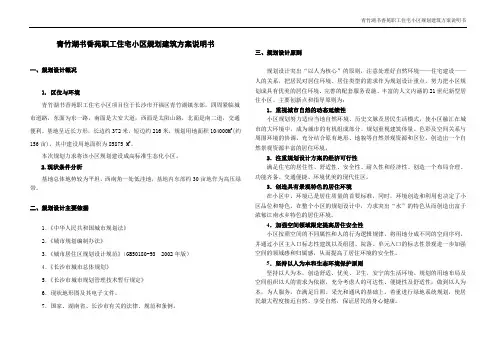

青竹湖书香苑职工住宅小区设计说明书
青竹湖书香苑职工住宅小区规划建筑方案说明书一、规划设计概况1. 区位与环境青竹湖书香苑职工住宅小区项目位于长沙市开福区青竹湖镇东部，四周紧临城市道路，东面为东一路，南面是大安大道，西面是太阳山路，北面是南二道，交通便利。
基地呈近长方形，长边约372米，短边约216米，规划用地面积104000M2(约156亩)，其中建设用地面积为85875 M2。
本次规划力求将该小区规划建设成高标准生态化小区。
2.现状条件分析基地总体地势较为平坦，西南角一处低洼地，基地内东部约30亩地作为高压绿带。
二、规划设计主要依据1．《中华人民共和国城市规划法》2．《城市规划编制办法》3．《城市居住区规划设计规范》（GB50180-93 2002年版）4．《长沙市城市总体规划》5．《长沙市城市规划管理技术暂行规定》6．现状地形图及其电子文件。
7．国家、湖南省、长沙市有关的法律、规范和条例。
三、规划设计原则规划设计突出“以人为核心”的原则，注意处理好自然环境——住宅建设——人的关系，把居民对居住环境、居住类型的需求作为规划设计重点，努力把小区规划成具有优美的居住环境、完善的配套服务设施、丰富的人文内涵的21世纪新型居住小区。
主要创新点和指导原则为：1．重视城市自然的动态延续性小区规划努力适应当地自然环境、历史文脉及居民生活模式，使小区融汇在城市的大环境中，成为城市的有机组成部分。
规划重视建筑体量、色彩及空间关系与周围环境的协调，充分结合原有地形、地貌等自然景观资源和区位，创造出一个自然景观资源丰富的居住环境。
2．注重规划设计方案的经济可行性满足住宅的居住性、舒适性、安全性、耐久性和经济性。
创造一个布局合理、功能齐备、交通便捷、环境优美的现代住区。
3．创造具有景观特色的居住环境在小区中，环境已是居住质量的首要标准，同时，环境创造和利用也决定了小区品位和特色。
在整个小区的规划设计中，力求突出“水”的特色从而创造出富于浓郁江南水乡特色的居住环境。

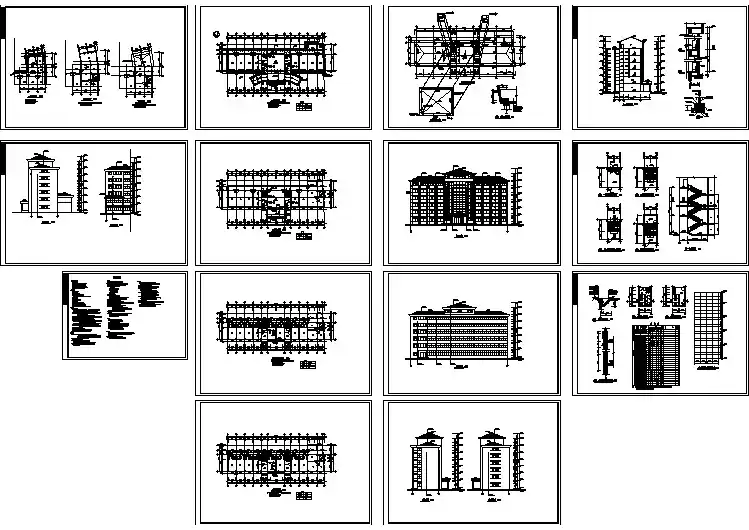

某六层办公宿舍综合楼建筑设计图纸

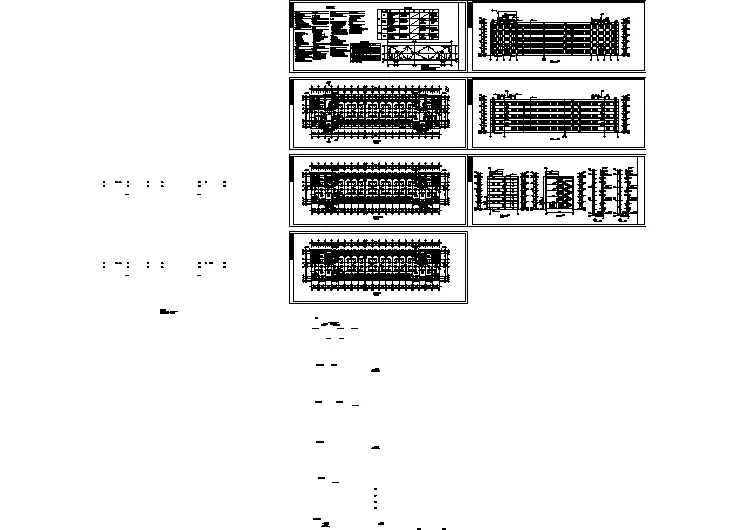

某职工宿舍楼建筑设计施工图
210974865_新旧设计标准在宿舍给水设计秒流量计算应用中的研究
价值工程0引言《建筑给水排水设计规范》（GB50015-2003（2009年版），以下简称为“旧规范”）自2010年4月1日至2020年2月29日实施过程中，某些类型宿舍项目中出现过给水设计秒流量计算结果偏大的情况。
《建筑给水排水设计标准》（GB50015-2019，以下简称为“新规范”）于2020年3月1日起实施，逐渐被给排水工程师熟悉掌握，更加有效地指导了给排水设计。
宿舍，作为一种常见的建筑类型，其给水设计秒流量计算方法也在此次新规范中进行了修订，宿舍分类标准进行了简化，便于设计师应用。
新规范实施后，解决了很多实际问题，但同时也出现了一些新问题，如个别类型宿舍给水设计秒流量计算结果偏小。
为了深入分析不同类型宿舍的供水设计，本文结合具体工程，采用新、旧规范计算不同类型宿舍给水设计秒流量，并对秒流量计算结果进行了比较、分析和探讨。
1计算方法给水设计秒流量是在建筑生活给水管道系统设计时，按其供水的卫生器具给水当量、使用人数、用水规律在高峰用水时段的最大瞬时给水流量作为该管段的设计流量[1]。
它是变频供水设备选型和给水管道管径选择的主要依据。
新规范中宿舍分类标准为居室内是否设置单独卫生间，旧规范中宿舍分类标准为每室居住人数。
宿舍的给水设计秒流量计算公式有两种，分别是平方根法[1，2]和给水百分数法[1，2]。
新规范将居室内设单独卫生间的宿舍归为用水分散型建筑（用水时间长，用水设备使用情况不集中），其给水设计秒流量计算采用平方根法（新规范第3.7.6条，即公式（1）计算；将设有公用盥洗卫生间的宿舍归为用水密集型建筑，其给水设计秒流量计算采用给水百分数法（新规范第3.7.8条，即公式（2）。
q g =0.2×α×Ng √（1）式中：q g ———给水设计秒流量，L/s ；Ng ———卫生器具给水当量总数；α———根据建筑物用途而定的系数（其中宿舍的α取2.5）。
q=∑q g0×n 0×b g （2）式中：q g ———计算管段的给水设计秒流量（L/s ）；q go ———同类型的一个卫生器具给水额定流量（L/s ）；n o ———同类型卫生器具数；b g ———同类型卫生器具的同时给水百分数。

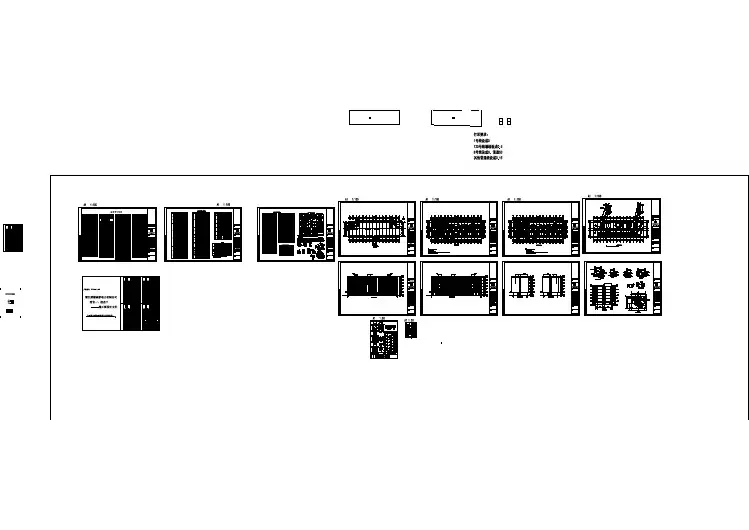

某公司六层宿舍楼建筑设计图（共13张）
