建筑施工手册(第四版)脚手架工程和垂直运输设施：脚手架结构模板支撑架的构造和设计5-3
5-3 脚手架结构模板支撑架的构造和设计采用脚手架杆配件搭设模板支撑架是常用的施工方法之一。
此类模板支撑架（主要是梁板模板支撑架）承受的荷载作用既不同于，又显著大于相应的脚手架，必须加强构造和按脚手架结构进行设计和计算，以满足施工要求和确保使用安全。
本节主要介绍采用脚手架杆配件搭设的、按脚手架结构计算的模板支撑架。
5-3-1 脚手架结构模板支撑架的类别和一般构造5-3-1-1 脚手架结构模板支撑架的类别和构造要求1．类别用脚手架材料可以搭设各类模板支撑架，包括梁模、板模、梁板模和箱基模等，并大量用于梁板模板的支架中。
在板模和梁板模支架中，支撑高度＞4.0m 者，称为“高支撑架”，有早拆要求及其装置者，称为“早撑模板体系支撑架”。
扣件式、碗扣式和门式钢管脚手架材料均可用于构造模板支撑架，并各具特点。
按其构造情况可作以下分类：（1）按构造类型划分1）支柱式支撑架（支柱承载的构架）；2）片（排架）式支撑架（由一排有水平拉杆联结的支柱形成的构架）；3）双排支撑架（两排立杆形成的支撑架）；4）空间框架式支撑架（多排或满堂设置的空间构架）。
（2）按杆系结构体系划分1）几何不可变杆系结构支撑架（杆件长细比符合桁架规定、竖平面斜杆设置不小于均占两个方向构架框格的1/2的构架）；2）非几何不可变杆系结构支撑架（符合脚手架构架规定，但有竖平面斜杆设置的框格低于其总数1/2的构架）。
（3）按支柱类型划分1）单立杆支撑架；2）双立杆支撑架；3）格构柱群支撑架（由格构柱群体形成的支撑架）；4）混合支柱支撑架（混用单立杆、双立杆、格构柱的支撑架）。
（4）按水平构架情况划分1）水平构造层不设或少量设置斜杆或剪力撑的支撑架；2）有1或数道水平加强层设置的支撑架，又可分为：a．板式水平加强层（每道仅为单层设置，斜杆设置≥1/3水平框格）；b．桁架式水平加强层（每道为双层，并有竖向斜杆设置）。
此外，单双排支撑架还有设附墙拉结（或斜撑）与不设之分，后者的支撑高度不宜大于4m。
支撑架的所受荷载一般为竖向荷载，但箱基模板（墙板模板）支撑架则同时受竖向和水平荷载作用。
2．设置要求支撑架的设置应满足可靠承受模板荷载、确保沉降、变形、位移均符合规定、绝对避免出现坍塌和垮架的要求，并应特别注意确保以下三点：（1）承力点应设在支柱或靠近支柱处，避免水平杆跨中受力；（2）充分考虑施工中可能出现的最大荷载作用，并确保其仍有2倍的安全系数；（3）支柱的基底绝对可靠，不得发生严重沉降变形。
3．构造的一般要求（1）梁模板支撑架的构造型式梁模板支撑架的常见构造形式有以下5种（图5-94）：1）由劲性支柱（如4根立杆的“格构柱”、双立杆的“梯形柱”和“粗管柱”等）加多层水平拉杆和剪力撑构成的“支柱式结构”，其支撑（架）高度超过4m 时，应视需要加设侧向（出平面）斜撑（即“抛撑”）；2）由密设（取较小的立杆纵距）的单立杆与水平杆、斜杆或剪刀撑构成的单排（片式）构架，支架高度不宜超过4m，并视需要设置侧向斜撑；3）由单列多层门架与相应的水平架、交叉支撑、纵向扫地杆、封口杆（设于首层门架底部的横向扫地杆）和纵向水平加强杆构成的单列门式支撑架，其构造相近于双排立杆支架。
在需要时加设外侧长剪刀撑；4）由相互交错或交错重叠布置的双列多层门架与相应交叉拉杆和以扣件连接的纵向水平杆、扫地杆、封口杆组成的双列重叠门式支撑架，其构造相近于四排立杆支架。
在需要时加设外侧长剪刀撑；5）采用单立杆或双立杆的双排模板支架。
图5-94 梁模板支撑架构造形式1）劲性支柱构造；2）密设单立杆排架构造；3）单列门架构造；4）交错重叠双列门架构造；5）双排支架构造1-侧向支撑；2-扫地杆；3-封口杆；4-交错间隔布置门架；5-交错重叠布置门架；6-门架上部加强杆；7-门架顶面加强杆3）～5）三种形式支架的高度一般不宜大于10m，否则应考虑采取扩座（即加宽底部构造，以加强其整体稳定性）措施。
当支架边侧有相距较近（例如≤2.0m）的墙体结构可供设置附墙拉结时，支架高度可以超过10m。
（2）梁板模板支撑架的构造形式梁板模板支撑架是梁模板支撑架和（楼）板模板支撑架的组合，构成整体空间框架（图5-95）。
当楼板梁（框架梁、肋梁、井字梁）的截面和梁间距较大时，需要梁下支撑立杆的间距显著小于板下支撑立杆的间距，即需要采用支架立杆的变距布置；当楼板梁的截面和梁间距较小时，则常可采用支架立杆的等距布置。
而采用等距布置，但即使不同的立杆（单立杆、双立杆、组合立杆）时，也能适应梁和板的荷载相差较大的情况。
图5-95 梁板模板支撑架构造形式A-几何不可变杆系结构；a-非几何不可变杆系结构；B-有水平加强层；m-变杆距；n-变步距高度≤4m者，称为“普通梁板模板支撑架”，高度＞4m者，称为“梁板模板高支撑架”，高支撑架需要相应缩小构架的柱距（立杆纵距、横距）、步距（水平杆竖向间距）和增加斜杆、剪刀撑的设置，当高度超过10m 时，还应视需要设置一到数层水平加强层构造。
梁板模板支撑架，采用整体空间框架结构时的构造形式，按4种构架因素组合，可形成表5-82所示的14种。
空间框架结构支架的构造因素和构造形式 表5-82⑭原表有移动，看不清。
（3）梁模板、梁板模板支撑架构造的一般要求梁和梁板模板支撑架的构造参数需经验算确定，其初选参数应符合表5-83和表5-84的构造要求。
梁模板支撑架构造的一般要求 表5-83梁板模板支撑架构造的一般要求表5-84注：1．水平加强层的作用为加强支架整体刚度和分布不均匀的集中荷载，其下的竖向斜杆一般只设于周边；2．非几何不可变杆系结构的剪刀撑和斜杆设置不低于相应脚手架的构造规定；3．依承载需要和计算结果决定是否采用变杆距和变步距。
5-3-1-2 脚手架结构模板支撑架的一般构造1．使用碗扣架材料搭设的模板支撑架用碗扣式脚手架系列构件可以组装各种类型的支撑架。
其一般组架结构见图5-96，由立杆垫座（或立杆可调座）、立杆、顶杆、可调托撑以及横杆和斜杆（或斜撑、剪刀撑）等组成。
使用不同长度的横杆可组成不同立杆间距的支撑架。
当所需要的立杆间距与标准横杆长度（或现有横杆长度）不符时，可采用两组或多组组架交叉叠合布置，横杆错层连接（图5-97）。
图5-96 支撑架结构图5-97 支撑架交叉布置对于楼板等荷载较小，但支撑面积较大的模板支架，一般不必把所有立杆连成整体，可分成几个独立支架，只要高宽（以窄边计）比小于3：1即可，但至少应有两跨（即三根立杆）连成一整体。
对一些重载支撑架或支撑高度较高（大于10m）的支撑架，则需把所有立杆连成一整体，并根据具体情况适当加设斜撑、横托撑或扩大底部架（图5-98）。
图5-98 重载支撑架构造可调横托撑可用作侧向支撑（图5-99），应与横杆相对，并两侧对称设置。
图5-99 横托撑设置构造位于支架外侧面的斜杆可设于节点处。
但支架中间立杆节点处的碗扣中因已有横杆装入，可装于立杆的其他碗扣接头中（见图5-98中的2、4跨斜杆）或采用扣件式钢管杆件。
支架高度≤4m的普通模板支撑架的一般构造示于图5-100中。
图5-100 以板为主的布置方式碗扣架由于杆件轴心受力、杆件和节点间距定型、整架稳定性好和承载力大，而特别适合于构造超高、超重的梁板模板支撑架，用于高大厅堂（如电视台的演播大厅、宾馆门厅、剧院等）、结构转换层和道桥工程施工中。
图5-101所示即为一箱型截面桥梁模板的支撑架，其设计荷载达30kN/m2，立杆沿桥梁横向布置，依上部荷载要求采用变杆距（0.6m、0.9m、1.2m和1.5m），纵向采用等杆距，以利于水平杆的设置。
当施工期间要求不断交通时，可视需要留出车辆通道（图5-102），对通道两侧荷载显著增大的支架部分则采用密排（杆距0.6～0.9m）设置，亦可用格构式支柱组成支墩（图5-103）或支撑架（图5-104）。
格构式支撑柱由立杆、顶杆和0.30m横杆组成（横杆步距0.6m），在其底部设支座（有普通垫座、可调垫座和转角座，转角座用于斜支撑柱的底座），顶部设可调座（图5-105）。
支撑柱的允许荷载随高度的加大而降低：H≤5m时为140kN；5m＜H≤10m 时为120kN；10m＜H≤15m时为100kN。
当支撑柱间用横杆连成整体时，其承载能力将会有所提高。
当使用转角座时，应用地锚将其固定牢固。
以上构造形式均可在有相应需要的建筑工程中应用。
图5-101 现浇箱型截面钢筋混凝土桥梁模板支撑架图5-102 不中断交通的桥梁支撑架图5-103 栓焊钢梁支撑墩图5-104 由支撑柱组成的支撑架构造图5-105 支撑柱构造2．使用门架材料搭设的模板支撑架用门架构造模板支撑架时，其构架根据施工要求和荷载情况确定，其构造形式按其用途大致有以下几种：（1）作梁模板支撑1）门架垂直于梁轴线的标准构架布置。
即按1.8m间距，两侧面装交叉支撑，门架横梁上架设顺木方以支撑梁底模板（图5-106a），侧模支撑可按一般梁模构造、通过斜撑杆传给支撑架，为确保支撑架稳定，可视需要在底部加设扫地杆、封口杆和在门架上部装上水平架。
2）门架平行于梁轴线的两排布置。
排距根据需要确定，一般为0.8～1.2m，排间装以适合的交叉支撑或以横杆连接固定，同排门架间用大横杆连接固定（图5-106b）。
图5-106 梁模板支撑布置（a）垂直于梁轴线布置方式；（b）平行于梁轴线布置方式1-门架；2-交叉支撑；3-梁；4-模板；5-小楞；6-托梁；7-调节梁；8-水平加固杆3）门架垂直于梁轴线的交错布置。
这种布置可使梁的集中荷载作用点避开门架的跨中，以适应大型梁的支撑要求。
布置形式可以采用叠合或错开，即用两对（架距0.9m）或3对（架距0.6m）门架按标准构架尺寸交错布置并全部装设交叉支撑，并视需要在纵向和横向设拉杆连接固定和加强（图5-107）。
图5-107 梁模板支撑的门架交错布置（a）立面图；（b）两对门架重叠布置；（c）两对门架交错布置；（d）3对门架交错布置1-门架；2-交叉支撑（2）作梁、板模板支撑楼板的支撑可按满堂脚手架构造，梁的支撑可按上述构造，在设计时注意它们之间的整体组合和拉结。
3．使用扣件架材料搭设的模板支撑架由于扣件式钢管脚手架材料具有可任意组合的突出特点，因此，可以按设计要求组装成各种形式和承载要求的模板支撑架，本节和本章均有相应图示可供读者参考。
5-3-2 脚手架结构模板支撑架的设计计算5-3-2-1 脚手架结构模板支撑架的设计计算要求1．模板支撑架的结构工作特点无论是梁模板、楼板模板或梁板模板支撑架，当采用脚手架杆件搭设，即采用脚手架结构时，一般都具有以下结构工作特点：（1）模板支架以承受竖向荷载的压力作用为主，支架的工作安全主要受其整体或单肢立杆的稳定承载能力控制；（2）在各种结构和构造的模板支架中，无论是显形的受压柱（钢管柱、格构柱等）或是隐形的受压柱（即将单元支架或支架段就视为一轴心受压杆件），其稳定承载能力取决于压杆的柔度（即杆件的计算长细比λ）和结构的约束条件；（3）计算压杆的柔度λ随立杆步距h，立杆顶端的自由长度h1、支架的高度H及高宽比H/B的增大而增大，而约束条件则介于两端铰支（μ＝1.0）与一端固定、一端自由（μ＝2.0）之间，受构架尺寸、杆件线刚度、斜杆和附着拉结杆件设置以及杆件连接（结）的紧固程度（如扣件的拧紧程度）等因素的影响；（4）不考虑支架各立杆（柱）之间的帮忙（即应力重分布）作用。
建筑施工手册目录
建筑施工手册目录名目第一册1施工常用数据1-1 常用符号和代号1-1-1 常用字母1-1-2 常用符号1-1-2-1 数学符号1-1-2-2 法定计量单位符号1-1-2-3 文字表量符号1-1-2-4 化学元素符号1-1-2-5 常用构件代号1-1-2-6 塑料、树脂名称缩写代号1-1-2-7 常用增塑剂名称缩写代号1-1-2-8 建筑施工常用国家标准编号1-1-2-9 部分国家的国家标准代号1-1-2-10 钢材涂色标记1-1-2-11 钢筋符号1-1-2-12 建材、设备的规格型号表示法1-1-2-13 钢铁、阀门、润滑油的产品代号1-1-2-14 常用架空绞线的型号及用途1-2 常用计量单位换算1-2-1 长度单位换算1-2-1-1 公制与市制、英美长度单位换算1-2-1-2 英寸的分数、小数适应称呼与毫米对比1-2-2 面积单位换算1-2-3 体积、容积单位换算1-2-4 重量（质量）单位换算1-2-5 力、重力单位换算1-2-5-1 力（牛顿，N）单位换算1-2-5-2 压强（帕斯卡，Pa）单位换算1-2-5-3 力矩（弯矩、扭矩、力偶矩、转矩）单位换算1-2-5-4 习用非法定计量单位与法定计量单位换算1-2-6 功率单位换算1-2-7 速度单位换算1-2-8 流量单位换算1-2-8-1 体积流量单位换算1-2-8-2 质量流量单位换算1-2-9 热及热工单位换算1-2-9-1 温度单位换算1-2-9-2 各种温度的绝对零度、水冰点和水沸点温度值1-2-9-3 导热系数单位换算1-2-9-4 传热系数单位换算1-2-9-5 热阻单位换算1-2-9-6 比热容（比热）单位换算1-2-9-7 功、能、热单位换算1-2-9-8 水的温度和压力换算1-2-9-9 水的温度和汽化热换算1-2-9-10 热负荷单位换算1-2-10 电及磁单位换算1-2-10-1 电流单位换算1-2-10-2 电压单位换算1-2-10-3 电阻单位换算1-2-10-4 电荷量单位换算1-2-10-5 电容单位换算1-2-11 声单位换算1-2-12 粘度单位换算1-2-12-1 动力粘度单位换算1-2-12-2 运动粘度单位换算1-2-13 硬度换算1-2-14 标准筛常用网号、目数对比1-2-15 pH 值参考表1-2-16 角度与弧度互换表1-2-17 弧度与角度互换表1-2-18 斜度与角度变换表1-3 常用求面积、体积公式常用求面积、1-3-1 平面图形面积1-3-2 多面体的体积和表面积1-3-3 物料堆体积运算1-3-4 壳体表面积、侧面积运算1-3-4-1 圆球形薄壳1-3-4-2 椭圆抛物面扁壳1-3-4-3 椭圆抛物面扁壳系数运算1-3-4-4 圆抛物面扁壳1-3-4-5 单、双曲拱展开面积1-4 常用建筑材料及数值1-4-1 材料差不多性质、常用名称及符号1-4-2 常用材料和构件的自重1-4-3 石油产品体积、重量换算1-4-4 液体平均相对密度及容量、重量换算1-4-5 圆钉、木螺钉直径号数及尺寸关系1-4-6 圆钉直径与英制长度关系1-4-7 圆钉英制规格1-4-8 薄钢板习用号数的厚度1-4-9 塑料管材、板材规格及重量1-4-9-1 塑料硬管1-4-9-2 塑料软管1-4-9-3 塑料硬板1-5 气象、地质、地震气象、地质、1-5-1 气象1-5-1-1 风级表1-5-1-2 降雨等级1-5-1-3 我国要紧都市气象参数1-5-1-4 我国要紧城镇采暖期度日数1-5-1-5 世界要紧都市气象参数1-5-2 地质年代表1-5-3 地展1-5-3-1 地展展级1-5-3-2 地震烈度1-5-3-3 几种地震烈度表的换算1-6 我国环境爱护标准1-6-1 空气污染1-6-1-1 标准大气的成分1-6-1-2 大气环境质量标准1-6-1-3 空气污染物三级标准浓度限值1-6-1-4 中国居住区大气中有害物质最高容许浓度1-6-1-5 大气中污染物浓度的表示方法1-6-1-6 中国民用建筑工程室内环境污染操纵标准1-6-2 噪声1-6-2-1 都市区域环境噪声标准1-6-2-2 新建、扩建、改建企业噪声标准1-6-2-3 工业企业厂区内各类地点噪声标准1-6-2-4 现有企业噪声标准1-6-2-5 建筑现场要紧施工机械噪声限值1-6-2-6 中国机动车辆噪声标准1-6-2-7 国外听力爱护的噪声承诺标准1-6-2-8 国外环境噪声标准1-6-2-9 国外职业噪声标准1-6-3 水污染1-6-3-1 排水水质标准1-6-3-2 地面水水质卫生要求1-6-3-3 地面水中有害物质的最高容许浓度1-6-3-4 水消毒处理方法2 常用结构运算2-1 荷载与结构静力运算表2-1-1 荷载2-1-2 结构静力运算表2-2 建筑地基基础运算2-2-1 地基基础运算用表2-2-2 地基及基础运算2-2-2-1 基础埋置深度2-2-2-2 地基运算2-2-2-3 基础运算2-3 混凝土结构运算2-3-1 混凝土结构差不多运算规定2-3-2 混凝土结构运算用表2-3-3 混凝土结构运算公式2-4 砌体结构运算2-4-1 砌体结构的运算用表2-4-2 砌体结构运算公式2-5 钢结构运算2-5-1 钢结构运算用表2-5-2 钢结构运算公式2-5-3 钢管结构运算2-5-4 钢与混凝土组合梁运算2-6 木结构运算2-6-1 木结构运算用表2-6-2 木结构运算公式3 材料试验与结构检验3-1 材料试验3-1-1 材料试验项目及检验规则3-1-2 试样（件）的制备3-1-2-1 样品的缩分3-1-2-2 岩石抗压强度试件3-1-2-3 混凝土试件3-1-2-4 建筑砂浆试件的制备3-1-2-5 钢材试件3-1-2-6 建筑用轻钢龙骨试样3-1-2-7 木材试样3-1-2-8 耐火材料试件3-1-2-9 硬聚抓乙烯管材试样4 3-1-3 试验方法3-1-3-1 材料试验的非标准方法3-1-3-2 混凝土的现场检测3-1-3-3 土工密度试验3-1-3-4 碎石土野外鉴别3-1-4 混凝土试块强度、砂浆试块强度的评定方法3-1-4-1 混凝土试块强度统计评定3-1-4-2 砌筑砂浆试块强度的验收与评定3-2 结构性能检验3-2-1 预制构件3-2-2 地基结构性能检验3-2-2-1 浅层平板载荷试验要点3-2-2-2 深层平板载荷试验要点3-2-2-3 岩基载荷试验要点3-2-2-4 岩石锚杆抗拔试验要点3-2-2-5 土层锚杆试验要点3-2-2-6 单桩竖向静载荷试验要点3-2-2-7 岩石单轴抗压强度试验要点3-3 对现场型试验室的要求3-3-1 试验环境3-3-2 所需设备及工具3-3-3 资料治理3-4 试验治理程序4施工测量4-1 施工测量的差不多工作4-1-1 差不多原则4-1-2 距离测量4-1-2-1 一般量距4-1-2-2 周密量距4-1-2-3 周密量距的几项改正数4-1-3 己知角度的测设4-1-4 建筑物细部点的平面位置的测设4-1-4-1 直角坐标法4-1-4-2 极坐标法4-1-4-3 角度前方交会法4-1-4-4 方向线交会法4-1-4-5 距离交会法4-1-4-6 正倒镜投点法4-1-5 建筑物细部点高程位置的测设4-1-5-1 地面上点的高程测设4-1-5-2 高程传递4-1-6 倾斜线的测设4-2 施工测量操纵网的建立4-2-1 坐标系统及坐标换算4-2-1-1 坐标系统4-2-1-2 坐标换算4-2-2 建筑方格网和主轴线设计4-2-2-1 建筑方格网设计4-2-2-2 主轴线设计4-2-3 主轴线的测设4-2-3-1 主轴线点初步位置的测定方法及实地标定4-2-3-2 主轴线点精确位置的测定和主轴线方向调整4-2-3-3 主轴线长度的周密丈量及主轴线点坐标的确定4-2-3-4 短轴线的测设4-2-3-5 轴线的加密4-2-3-6 注意事项4-2-4 建筑方格网的测设4-2-4-1 建筑方格网的测设方法4-2-4-2 建筑方格网的加密和最后检查4-2-4-3 水平角观测方法及技术要求4-2-4-4 边长测量方法及技术要求4-2-4-5 方格网平差运算4-2-5 用小三角测量法建立施工平面操纵网4-2-5-1 小三角测量等级与三角网的布设4-2-5-2 小三角测量的步骤4-2-6 用导线测量法建立施工平面操纵网4-2-6-1 导线测量的等级与导线网的布设4-2-6-2 导线测量的步骤4-2-6-3 导线法与轴线法联合测设施工操纵网4-2-7 圆弧平面图形的施工测量4-2-7-1 圆弧形平面曲线的数学方程式4-2-7-2 圆弧形平面曲线图形的现场施工放线4-2-7-3 圆弧形楼梯的施工放线4-2-8 高程操纵测量4-2-8-1 厂区高程操纵测量的一样规定4-2-8-2 三、四等水准测量的要求和方法4-2-8-3 水准网的平差运算4-2-9 标桩的埋设4-2-9-1 平面操纵点标桩4-2-9-2 水准点标桩4-3 单层排架钢架建筑的施工测量4-3-1 厂房操纵网的建立4-3-1-1 厂房操纵网的建立方法4-3-1-2 厂房扩建与改建时的操纵测量4-3-2 厂房基础施工测量4-3-2-1 混凝土杯形基础施工测量4-3-2-2 钢柱基础施工测量4-3-2-3 混凝土柱子基础及柱身、平台施工测量4-3-2-4 设备基础施工测量4-3-2-5 基础施工与竣工测量的承诺偏差4-3-3 厂房结构安装测量4-3-3-1 柱子安装测量4-3-3-2 吊车梁安装测量4-3-3-3 吊车轨道安装测量4-3-4 管道工程施工测量4-3-4-1 管道工程测量的预备工作4-3-4-2 管道中线定位及高程操纵测量4-3-4-3 管道中线与纵横断面测量4-3-4-4 地下管线施工测量4-3-4-5 架空管线施工测量4-3-4-6 管线竣工测量及竣工图编绘4-3-5 机械设备安装测量4-3-5-1 安装基准线和基准点的确定4-3-5-2 平面安装基准线的设置形式4-3-5-3 中心线与副线的检查4-3-5-4 设备安装期间设备标高基准点设置与沉降观测4-4 多层房屋的施工测量4-4-1 多层建筑主轴线的测设4-4-2 房屋定位测量4-4-3 房屋基础施工测量4-4-4 墙身皮数杆的设置4-4-5 多层建筑物施工测量4-5 高层建筑施工测量4-5-1 高层建筑施工测量的特点及差不多要求4-5-1-1 高层建筑施工测量的特点4-5-1-2 高层建筑施工测量的差不多准则4-5-2 建立施工操纵图4-5-2-1 平面操纵4-5-2-2 高程操纵4-5-3 建（构）筑物要紧轴线的定位及标定4-5-3-1 桩位放样4-5-3-2 建筑物基坑与基础的测定4-5-3-3 建筑物基础上的平面与高程操纵4-5-4-1 激光铅垂仪法4-5-4-2 天顶垂准测量（仰视法）4-5-4-3 天底垂准测量（俯视法）4-5-5 上海金茂大厦施工测量实例4-5-5-1 概述4-5-5-2 建筑施工对测量精度要求4-5-5-3 施工特点和测量难度4-5-5-4 施工平面（垂直）操纵网的建立4-5-5-5 垂准测量方法和要求4-5-5-6 水准测量和塔身高程操纵测量4-5-5-7 塔楼钢结构安装测量4-5-5-8 主楼沉降观测4-5-5-9 结构各时期完工线（点）测量成果4-6 建筑物沉降与变形观测4-6-1 沉降观测水准点的测设4-6-1-1 水准点的布设4-6-1-2 水准点的形式与埋设4-6-1-3 沉降观测水准点高程的测定4-6-1-4 观测点的布置和要求4-6-1-5 观测点的形式与埋设4-6-2 建筑物的沉降观测4-6-2-1 沉降观测的方法和一样规定4-6-2-2 沉桩过程中的变形观测4-6-2-3 各施工时期中的变形观测4-6-2-4 建筑物全部竣工后的沉降变形观测4-6-2-5 沉降观测的精度及成果整理4-6-3 沉降观测中常遇到的问题及其处理4-6-3-1 曲线在首次观测后即发生回升现象4-6-3-2 曲线在中间某点突然回升4-6-3-3 曲线自某点起慢慢回升4-6-3-4 曲线的波浪起伏现象4-6-3-5 曲线中断现象4-6-4 建筑物变形与裂缝观测4-6-4-1 倾斜观测4-6-4-2 裂缝观测4-6-4-3 位移观测4-6-4-4 用三角高程测量法测定建筑物的沉降变形4-6-4-5 用基准线法测定建筑物的水平位移4-6-4-6 用前方交会法测定建筑物的水平位移4-6-4-7 用后方交会法测定建筑物的水平位移4-7 专门工程的施工测量4-7-2 电视塔施工中的施工测量4-7-3 上海电视塔（东方明珠）施工测量实例4-8 竣工总平面图的编绘4-8-1 编绘竣工总平面图的意义4-8-2 编绘竣工总平面图的方法和步骤4-8-2-1 绘制前预备4-8-2-2 竣工总平面图的编绘4-8-3 编绘竣工总平面图时的现场实测工作4-8-4 竣工总平面图最终绘制4-8-4-1 分类竣工总平面图的编绘4-8-4-2 综合竣工总平面图4-8-4-3 随工程的竣工相继进行编绘4-8-4-4 竣工总平面图的图面内容和图例4-8-4-5 竣工总平面图的附件4-9 测量仪器的检验和校正4-9-1 经纬仪的检验和校正4-9-1-1 经纬仪应满足的条件4-9-1-2 经纬仪的检验与校正4-9-1-3 激光经纬仪的构造4-9-1-4 激光经纬仪的操作方法4-9-1-5 激光经纬仪的特点和应用4-9-2 水准仪的检验与校正4-9-2-1 一般水准仪的检验与校正4-9-2-2 周密水准仪的检验与校正4-9-2-3 激光水准仪的构造4-9-2-4 激光水准仪的操作方法4-9-2-5 激光水准仪的用途4-9-3 钢尺的检定4-9-3-1 钢尺检定的方法4-9-3-2 尺方程式及其简化4-9-3-3 标准基线的建立4-9-3-4 钢尺使用时注意事项4-9-4 光电测距仪4-9-4-1 光电测距仪的概况4-9-4-2 光电测距仪的构造4-9-4-3 光电测距仪的用途4-9-4-4 光电测距仪的检验与校正要紧参考文献5脚手架工程和垂直运输设施5-1 脚手架工程技术、安全治理和设计运算脚手架工程技术、5-1-1 脚手架工程技术和安全治理5-1-1-1 脚手架的分类5-1-1-2 脚手架工程的常用术语5-1-1-3 脚手架工程的技术要求5-1-1-4 脚手架工程的安全治理工作5-1-2 脚手架构架与设置和使用要求的一样规定5-1-2-1 脚手架构架和设置要求的一样规定5-1-2-2 脚手架杆配件的一样规定5-1-2-3 脚手架搭设、使用和拆除的一样规定5-1-3 脚手架设计和运算的一样方法5-1-3-1 脚手架设计运算的统一规定5-1-3-2 脚手架的荷载运算5-1-3-3 脚手架的整体稳固性运算5-1-3-4 单肢杆件的稳固性运算5-1-3-5 水平杆件、脚手板、扣件抗滑、立杆底座和地基承载力的验算5-1-3-6 脚手架挑支构造和设施的运算5-2 常用落地式脚手架的设置、构造和设计常用落地式脚手架的设置、5-2-1 扣件式钢管脚手架5-2-1-1 构架材料的技术要求5-2-1-2 构架的形式、特点和构造要求5-2-1-3 设计运算及常用资料5-2-2 碗扣式钢管脚手架5-2-2-1 性能特点、杆配件和承载能力5-2-2-2 双排外脚手架5-2-2-3 直线和曲线单排外脚手架5-2-3 门（框组）式钢管脚手架5-2-3-1 构造情形和要紧部件5-2-3-2 搭设技术要求和注意事项5-2-3-3 要紧应用形式和材料用量5-2-3-4 设计运算及常用资料5-3 脚手架结构模板支撑架的构造和设计5-3-1 脚手架结构模板支撑架的类别和一样构造5-3-1-1 脚手架结构模板支撑架的类别和构造要求5-3-1-2 脚手架结构模板支撑架的一样构造5-3-2 脚手架结构模板支撑架的设计运算5-3-2-1 脚手架结构模板支撑架的设计运算要求5-3-2-2 扣件式钢管梁板模板支撑架的稳固性运算5-3-2-3 碗扣式钢管模板支撑架的设计运算5-3-2-4 门式钢管模板支撑架的设计运算5-4 常用非落地式脚手架的设置和使用5-4-1 附着升降脚手架的设置和使用5-4-1-1 附着升降脚手架的类别和差不多组成5-4-1-2 附着升降脚手架的安全规定和注意事项5-4-2 吊篮5-4-2-1 吊篮的类别和差不多构造5-4-2-2 吊篮设计、制作和使用的安全要求5-5 垂直运输设施5-5-1 垂直运输设施的设置要求5-5-1-1 垂直运输设施的分类5-5-1-2 国内外塔式起重机产品的情形与使用选择5-5-1-3 垂直运输设施的设置要求5-5-2 井字架和龙门架5-5-2-1 扣件式钢管井架5-5-2-2 型钢井架和无缆风高层井架5-5-2-3 龙门架5-5-2-4 吊盘安全装置5-5-3 施工升降机（建筑施工电梯）5-5-3-1 施工升降机的分类、性能和架设高度5-5-3-2 施工升降机的安全装置5-5-3-3 施工升降机的使用注意事项要紧参考文献6土方与基坑工程6-1 土方工程6-1-1 土的差不多性质6-1-1-1 土的差不多物理性质指标6-1-1-2 粘性土、砂土的性质指标6-1-1-3 土的力学性质指标6-1-2 土的差不多分类6-1-2-1 岩石6-1-2-2 碎石土6-1-2-3 砂土6-1-2-4 粘性土6-1-3 土的工程分类与性质6-1-3-1 土的工程分类6-1-3-2 土的工程性质6-1-4 土的现场鉴别方法6-1-4-1 碎石土的现场鉴别6-1-4-2 粘性土等的现场鉴别6-1-5 专门土6-1-5-1 湿陷性黄土6-1-5-2 膨胀土6-1-5-3 软土6-1-5-4 盐演土6-1-5-5 冻土6-1-6 工程场地平坦6-1-6-1 场地平坦的程序6-1-6-2 场地平坦的土方量运算6-1-7 土方开挖6-1-7-1 土方施工预备工作6-1-7-2 开挖的一样要求6-1-7-3 浅基坑、槽和管沟开挖6-1-7-4 浅基坑、槽和管沟的支撑方法6-1-7-5 浅基坑、槽和管沟支撑的运算6-1-7-6 土方开挖和支撑施工注意事项6-1-7-7 基坑边坡爱护6-1-7-8 土方开挖施工中的质量操纵要点6-1-8 土方机械化施工6-1-8-1 土方机械的选择6-1-8-2 常用土方机械6-1-8-3 土方机械差不多作业方法6-1-8-4 土方机械施工要点6-1-9 土方回填6-1-9-1 土料要求与含水量操纵6-1-9-2 基底处理6-1-9-3 填方边坡6-1-9-4 人工填土方法6-1-9-5 机械填土方法6-1-10 填土的压实6-1-10-1 压实的一样要求6-1-10-2 压实机具的选择6-1-10-3 填土压（夯）实方法6-1-10-4 质量操纵与检验6-1-11 土方工程专门问题的处理6-1-11-1 滑坡与塌方的处理6-1-11-2 冲沟、土洞、故河道、古湖泊的处理6-1-11-3 橡皮土处理6-1-11-4 流砂处理6-1-12 土方开挖与回填安全技术措施6-2 基坑工程6-2-1 基坑工程的内容6-2-2 基坑工程的设计原则与基坑安全等级6-2-2-1 基坑支护结构的极限状态6-2-2-2 基坑支护结构的安全等级6-2-3 基坑工程勘察6-2-3-1 岩土勘察6-2-3-2 周围环境勘察6-2-3-3 施工工程的地下结构设计资料调查6-2-4 支护结构的类型和造型6-2-4-1 支护结构的类型和组成6-2-4-2 支护结构的选型6-2-5 荷载与抗力运算6-2-5-1 水平荷载标准值6-2-5-2 水平抗力标准值6-2-6 支护结构运算6-2-6-1 排桩与地下连续墙运算6-2-6-2 水泥土墙运算6-2-6-3 土钉墙运算6-2-6-4 逆作拱墙运算6-2-6-5 逆作法运算要点6-2-6-6 内支撑体系运算要点6-2-6-7 土锚杆（土锚）运算6-2-7 支护结构施工6-2-7-1 钢板桩施工6-2-7-2 水泥土墙施工6-2-7-3 地下连续墙施工6-2-7-4 逆作（筑）法施工6-2-7-5 土钉墙施工6-2-7-6 内支撑体系施工6-2-7-7 锚杆施工6-2-8 地下水操纵6-2-8-1 地下水操纵方法选择6-2-8-2 基坑涌水量运算6-2-8-3 集水明排法6-2-8-4 降水6-2-8-5 截水6-2-8-6 降水与排水施工质量检验标准6-2-9 深基坑土方开挖6-2-9-1 放坡挖土6-2-9-2 中心岛（墩）式挖土6-2-9-3 盆式挖土机6-2-9-4 深基坑土方开挖的注意事项6-2-9-5 土方开挖时期的应急措施6-2-10 基坑工程现场施工设施6-2-11 基坑工程监测6-2-11-1 支护结构监测6-2-11-2 周围环境监测6-2-11-3 监测方案编制6-2-12 沉井施工6-2-12-1 沉井类型6-2-12-2 沉井制作与下沉6-2-12-3 沉井下沉施工常遇问题和预防处理方法6-2-12-4 沉井的质量检验标准要紧参考文献7地基处理与桩基工程7-1 地基处理7-1-1 换填地基7-1-1-1 灰土地基7-1-1-2 砂和砂石地基7-1-1-3 粉煤灰地基7-1-2 夯实地基7-1-2-1 重锤夯实地基7-1-2-2 强夯地基7-1-3 挤密桩地基7-1-3-1 灰土桩地基7-1-3-2 砂石桩地基7-1-3-3 水泥粉煤灰碎石桩地基7-1-3-4 夯实水泥土复合地基7-1-4 深层密实地基7-1-4-1 振冲地基7-1-4-2 水泥土搅拌桩地基7-1-5 高压喷射注浆地荃7-1-5-1 旋喷注浆桩地基7-1-6 注浆地基7-1-6-1 水泥注浆地基7-1-6-2 硅化注浆地基7-1-7 预压地基7-1-7-1 砂井堆载预压地基7-1-7-2 袋装砂井堆载预压地基7-1-7-3 塑料排水带堆载预压地基7-1-7-4 真空预压地基7-1-8 土工合成材料地基7-1-8-1 土工织物地基7-1-8-2 加劲土地基7-1-9 局部地基处理7-1-9-1 松土坑、古墓、坑穴7-1-9-2 土井、砖井、废矿井7-1-9-3 软硬地基7-2 桩基工程7-2-1 桩的分类7-2-2 桩型与工艺的选择7-2-3 桩基施工机械设备的选用7-2-3-1 桩锤的选用7-2-3-2 常用桩锤的技术性能7-2-3-3 桩架选用7-2-3-4 常用灌筑桩钻孔机械7-2-4 打（沉）入式预制桩施工7-2-4-1 桩的制作、运输和堆放7-2-4-2 打（沉）桩方法7-2-4-3 专门打（沉）桩方法7-2-4-4 打（沉）桩常遇问题及预防处理方法7-2-4-5 打（沉）桩对周围环境的阻碍及预防措施7-2-5 静力压桩施工7-2-5-1 机械静压桩施工7-2-5-2 锚杆静压桩施工7-2-6 先张预应力管桩施工7-2-6-1 桩规格与适用条件7-2-6-2 打（沉）桩工艺方法要点7-2-7 混凝土灌筑桩7-2-7-1 冲击钻成孔灌筑桩7-2-7-2 回转钻成孔灌筑桩7-2-7-3 潜水电钻成孔灌筑桩7-2-7-4 钻孔压浆灌筑桩7-2-7-5 挤扩多分支承力盘与多支盘灌筑桩7-2-7-6 振动沉管灌筑桩7-2-7-7 锤击沉管灌筑桩7-2-7-8 套管夯扩灌筑桩7-2-7-9 人工挖孔和挖孔扩底灌筑桩7-2-7-10 质量要求及验收7-2-8 钢桩7-2-8-1 钢管桩7-2-8-2H 型钢桩7-2-9 桩的检测7-2-9-1 静载试验法7-2-9-2 动测法7-2-10 桩基承载力评定7-2-10-1 按土的物理指标与承载力参数之间的体会关系确定单桩的承载力7-2-10-2 按单桩的静载试验确定承载力7-2-10-3 按桩的抗拔试验确定抗拔承载力7-2-10-4 按桩的水平荷载试验确定水平承载力7-2-11 打（沉）桩施工的安全技术措施要紧参考文献第二册8模板工程8-1 组合式模板8-1-1 55 型组合钢模板8-1-1-1 部件组成8-1-1-2 施工设计8-1-1-3 模板工程的施工及验收8-1-1-4 模板的运输、修理和保管8-1-2 中型组合钢模板8-1-2-1 组成8-1-2-2 特点8-1-2-3 施工工艺8-1-3 钢框木（竹）胶合板模板8-1-3-1 75 系列钢框胶合板模板8-1-3-2 55 型和78 型钢框胶合板模板8-1-3-3 早拆体系钢框胶合板模板8-2 工具式模板8-2-1 大模板8-2-1-1 大模板构造8-2-1-2 大模板设计和配制8-2-1-3 施工要点及注意事项8-2-2 滑动模板8-2-3 爬升模板8-2-3-1 模板与爬架互爬8-2-3-2 新型导轨式液压爬升模板8-2-3-3 模板与模板互爬8-2-3-4 爬架与爬架互爬8-2-3-5 国内320m 以上超高层建筑爬模施工实例8-2-4 飞模8-2-4-1 常用的几种飞模8-2-4-2 升降、行走和吊运工具8-2-4-3 飞模的选用和设计布置原则8-2-4-4 施工工艺8-2-4-5 施工质量与安全要求8-2-5 模壳8-2-5-1 模壳的种类、特点及质量要求8-2-5-2 支撑系统8-2-5-3 施工工艺8-2-6 柱模8-2-6-1 玻璃钢圆柱模板8-2-6-2 圆柱钢模8-2-6-3 无柱箍可变截面钢柱模8-3 永久性模板8-3-1 压型钢板模板8-3-1-1 种类、规格和使用原则8-3-1-2 压型钢板模板的安装8-3-2 混凝土薄板模板8-3-2-1 品种、抗剪构造和规格8-3-2-2 薄板制作、运输和堆放8-3-2-3 安装工艺8-4 胶合板模板8-4-1 散支散拆胶合板模板8-4-1-1 木胶合板模板8-4-1-2 竹胶合板模板8-4-1-3 施工工艺8-4-2 胶合板模板参考资料8-5 脱模剂8-5-1 脱模剂的种类和配制8-5-2 使用注意事项8-6 现浇混凝土结构模板的设计8-6-1 模板设计的内容和原则8-6-1-1 设计的内容8-6-1-2 设计的要紧原则8-6-2 模板结构设计的差不多内容8-6-2-1 荷载及荷载组合8-6-2-2 模板结构的挠度要求8-6-2-3 材料及性能8-6-2-4 设计运算公式8-6-3 模板结构设计示例8-6-3-1 采纳组合式钢模板组拼模板结构8-6-3-2 钢大模板的设计8-6-3-3 爬升模板8-7 模板工程施工质量及验收要求8-7-1 差不多规定8-7-2 模板安装8-7-2-1 主控项目8-7-2-2 一样项目8-7-3 模板拆除8-7-3-1 主控项目8-7-3-2 一样项目要紧参考文献9钢筋工程9-1 材料9-1-1 钢筋品种与规格9-1-1-1 热轧钢筋9-1-1-2 余热处理钢筋9-1-1-3 冷轧带肋钢筋9-1-1-4 冷轧扭钢筋9-1-1-5 冷拔螺旋钢筋9-1-2 钢筋性能9-1-2-1 钢筋力学性能9-1-2-2 钢筋锚固性能9-1-2-3 钢筋冷弯性能9-1-2-4 钢筋焊接性能9-1-3 钢筋锈蚀与防护9-1-4 钢筋质量检验9-1-4-1 检查项目和方法9-1-4-2 热轧钢筋检验9-1-4-3 冷轧带肋钢筋检验9-1-4-4 冷轧扭钢筋检验9-2 配筋构造9-2-1 一样规定9-2-1-1 混凝土爱护层9-2-1-2 钢筋锚固9-2-1-3 钢筋连接9-2-2 板9-2-2-1 受力钢筋9-2-2-2 分布钢筋9-2-2-3 构造钢筋9-2-2-4 板上开洞9-2-2-5 板柱节点9-2-3 梁9-2-3-1 受力钢筋9-2-3-2 弯起钢筋9-2-3-3 箍筋9-2-3-4 纵向构造钢筋9-2-3-5 附加横向钢筋9-2-4 柱9-2-4-1 纵向受力钢筋9-2-4-2 箍筋9-2-5 剪力墙9-2-6 基础9-2-6-1 条形基础9-2-6-2 单独基础9-2-6-3 筏板基础9-2-6-4 箱形基础9-2-7 抗震配筋要求9-2-7-1 一样规定9-2-7-2 框架梁9-2-7-3 框架柱与框支柱9-2-7-4 框架梁柱节点9-2-7-5 剪力墙9-2-8 钢筋焊接网9-2-8-1 钢筋焊接网品种与规格9-2-8-2 钢筋焊接网锚固与搭接9-2-8-3 楼板中的应用9-2-8-4 墙板中的应用9-2-9 预埋件和吊环9-2-9-1 预埋件9-2-9-2 吊环9-2-10 混凝土结构平法施工图9-2-10-1 一样规定9-2-10-2 梁平法施工图9-2-10-3 柱平法施工图9-2-10-4 剪力墙平法施工图9-3 钢筋配料与代换9-3-1 钢筋配料9-3-1-1 钢筋下料长度运算9-3-1-2 钢筋长度运算中的专门问题9-3-1-3 配料运算的注意事项9-3-1-4 配料运算实例9-3-1-5 配料单与料牌9-3-2 钢筋代换9-3-2-1 代换原则9-3-2-2 等强代换方法9-3-2-3 构件截面的有效高度阻碍9-3-2-4 代换注意事项9-3-2-5 钢筋代换实例9-4 钢筋加工9-4-1 钢筋除锈9-4-2 钢筋调直9-4-2-1 机具设备9-4-2-2 调直工艺9-4-3 钢筋切断9-4-3-1 机具设备9-4-3-2 切断工艺9-4-4 钢筋弯曲成型9-4-4-1 钢筋弯钩和弯折的有关规定9-4-4-2 机具设备9-4-4-3 弯曲成型工艺9-4-5 钢筋加工质量检验2489-5 钢筋焊接9-5-1 一样规定9-5-2 钢筋闪光对焊9-5-2-1 对焊设备9-5-2-2 对焊工艺9-5-2-3 对焊参数9-5-2-4 对焊缺陷及排除措施9-5-2-5 对焊接头质量检验9-5-3 钢筋电阻点焊9-5-3-1 点焊设备9-5-3-2 点焊工艺9-5-3-3 点焊参数9-5-3-4 点焊缺陷及排除措施9-5-3-5 钢筋焊接网质量检验9-5-4 钢筋电弧焊9-5-4-1 电弧焊设备和焊条9-5-4-2 帮条焊和搭接焊9-5-4-3 预埋件电弧焊9-5-4-4 剖口焊9-5-4-5 熔槽帮条焊9-5-4-6 电弧焊接头质量检验9-5-5 钢筋电渣压力焊9-5-5-1 焊接设备与焊剂9-5-5-2 焊接工艺与参数9-5-5-3 焊接缺陷及排除措施9-5-5-4 电渣压力焊、接头质量检验9-5-6 钢筋气压焊9-5-6-1 焊接设备9-5-6-2 焊接工艺9-5-6-3 焊接缺陷及排除措施9-5-6-4 气压焊接头质量检验9-5-7 钢筋埋弧压力焊9-5-7-1 焊接设备9-5-7-2 焊接工艺9-5-7-3 焊接参数9-5-7-4 焊接缺陷及排除措施9-5-7-5 埋弧压力焊接头质量检验9-5-8 焊接接头无损检测技术9-5-8-1 超声波检测法9-5-8-2 无损张拉检测9-6 钢筋机械连接9-6-1 一样规定9-6-2 钢筋套筒挤压连接9-6-2-1 钢套筒9-6-2-2 挤压设备9-6-2-3 挤压工艺9-6-2-4 工艺参数9-6-2-5 专门现象及排除措施9-6-2-6 套筒挤压接头质量检验9-6-3 钢筋锥螺纹套筒连接9-6-3-1 锥螺纹套筒接头尺寸9-6-3-2 机具设备9-6-3-3 锥螺纹套筒的加工与检验9-6-3-4 钢筋锥螺纹的加工与检验9-6-3-5 钢筋锥螺纹连接施工9-6-3-6 钢筋锥螺纹接头质量检验9-6-4 钢筋徽粗直螺纹套筒连接9-6-4-1 机具设备9-6-4-2 徽粗直螺纹套筒9-6-4-3 钢筋加工与检验9-6-4-4 现场连接施工9-6-4-5 接头质量检验9-6-5 钢筋滚压直螺纹套筒连接9-6-5-1 滚压直螺纹加工与检验9-6-5-2 滚压直螺纹套筒9-6-5-3 现场连接施工9-6-5-4 接头质量检验9-7 钢筋安装9-7-1 钢筋现场绑扎9-7-1-1 预备工作9-7-1-2 钢筋绑扎接头9-7-1-3 基础钢筋绑扎9-7-1-4 柱钢筋绑扎9-7-1-5 墙钢筋绑扎9-7-1-6 梁板钢筋绑扎9-7-2 钢筋网与钢筋骨架安装9-7-2-1 绑扎钢筋网与钢筋骨架安装9-7-2-2 钢筋焊接网安装9-7-3 植筋施工9-7-3-1 钢筋胶粘剂9-7-3-2 植筋用孔径与孔深9-7-3-3 植筋施工方法9-7-4 钢筋安装质量检验要紧参考文献10混凝土工程10-1 混凝土的组成材料10-1-1 水泥10-1-1-1 常用水泥的种类10-1-1-2 常用水泥的选用及各种水泥的适量范畴10-1-1-3 水泥的验收与保管10-1-2 砂10-1-2-1 砂的技术要求10-1-2-2 砂的验收、运输和堆放10-1-3 石子10-1-3-1 石子的技术要求10-1-3-2 石子的验收、运输和堆放10-1-4 水10-1-5 矿物接合料10-1-5-1 粉煤灰10-1-5-2 磨细矿渣10-1-5-3 沸石粉10-1-5-4 硅灰10-1-5-5 复合及其他矿物接合料10-1-6 混凝土外加剂10-1-6-1 差不多规定10-1-6-2 一般减水剂及高效减水剂10-1-6-3 引气剂及引气减水剂10-1-6-4 级凝剂和级凝减水剂10-1-6-5 早强剂及早强减水剂10-1-6-6 防冻剂10-1-6-7 泵送剂10-1-6-8 膨胀剂10-1-6-9 速凝剂10-1-6-10 阻锈剂、着色剂、养护剂、脱模剂10-1-6-11 掺各种外加剂的混凝土性能指标10-2 一般混凝土配合比设计和应用10-2-1 一般混凝土配合比设计10-2-1-1 一般混凝土配合比设计步骤10-2-1-2 一般混凝土拌合物的试配和调整10-2-1-3 掺矿物掺合料混凝土配合比设计10-2-2 有专门要求的混凝土配合比设计10-2-2-1 抗渗混凝土。
门式移动脚手架专项施工方案精品教案
门式脚手架专项施工方案编制人：审核人：审批人：监理：一、编制依据1、《建筑施工手册》第四版中国建筑工业出版社、《钢结构设计规范》GB50017-2003 中国建筑工业出版社；2、《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；3、《建筑施工门式钢管脚手架安全技术规范》JGJ128-2000中国建筑工业出版社；4、《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。
二、工程慨况三、脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，充分考虑以下几点：1、架体的结构设计，力求做到结构安全可靠，造价经济合理；2、在规定的条件下和规定使用期限内，能够充分满足预期的安全性和耐久性及便于施工；3、选用材料时，力求做到常见通用、可周转利用，便于保养维修；三、脚手架施工方案的材质要求l、钢管落地式脚手架，选用外径48mm，壁厚3.50mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。
脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。
2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。
钢管螺栓拧紧力矩达70N.m时不得破坏。
如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。
3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。
脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。
底排立杆、扫地杆均漆红白相间色。
4、脚手板、脚手片采用符合有关要求。
(完整版)建筑施工手册(第四版)说明
第四版出版说明《建筑施工手册》自 1980年出版问世， 1988年出版了第二版， 1997年出版了第三版。
由于近年来我国建筑工程勘察设计、施工质量验收、材料等标准规范的全面修订，新技术、新工艺、新材料的应用和发展，以及为了适应我国加人WTO以后建筑业与国际接轨的形势，我们对《建筑施工手册》（第三版）进行了全面修订。
此次修订遵循以下原则：1.继承发扬前三版的优点，充分体现出手册的权威性、科学性、先进性、实用性，同时反映我国加入 WTO后，建筑施工管理与国际接轨，把国外先进的施工技术、管理方法吸收进来。
精心修订，使手册成为名副其实的精品图书，畅销不衰。
2.近年来，我国先后对建筑材料、建筑结构设计、建筑工程施工质量验收规范进行了全面修订并实施，手册修订内容紧密结合相应规范，符合新规范要求，既作为一本资料齐全、查找方便的工具书，也可作为规范实施的技术性工具书。
3.根据国家施工质量验收规范要求，增加建筑安装技术内容，使建筑安装施工技术更完整、全面，进一步扩大了手册实用性，满足全国广大建筑安装施工技术人员的需要。
4.增加补充建设部重点推广的新技术、新工艺、新材料，删除已经落后的、不常用的施工工艺和方法。
第四版仍分 5册，全书共 36章。
与第三版相比，在结构和内容上有很大变化，第四版第 1、2、3册主要介绍建筑施工技术，第 4册主要介绍建筑安装技术，第 5册主要介绍建筑施工管理。
与第三版相比，构架不同点在于：（1）建筑施工管理部分内容集中单独成册；（2）根据国家新编建筑工程施工质量验收规范要求，增加建筑安装技术内容，使建筑施工技术更完整、全面；（3）将第三版其中 22 装配式大板与升板法施工、 23滑动模板施工、 24大模板施工精简压缩成滑动模板施工一章； 15木结构工程、 27门窗工程、 28装饰工程合并为建筑装饰装修工程一章；根据需要，增加古建筑施工一章。
第四版由中国建筑工业出版社组织修订，来自全国各施工单位、科研院校、建筑工程施工质量验收规范编制组等专家、教授共61人组成手册编写组。

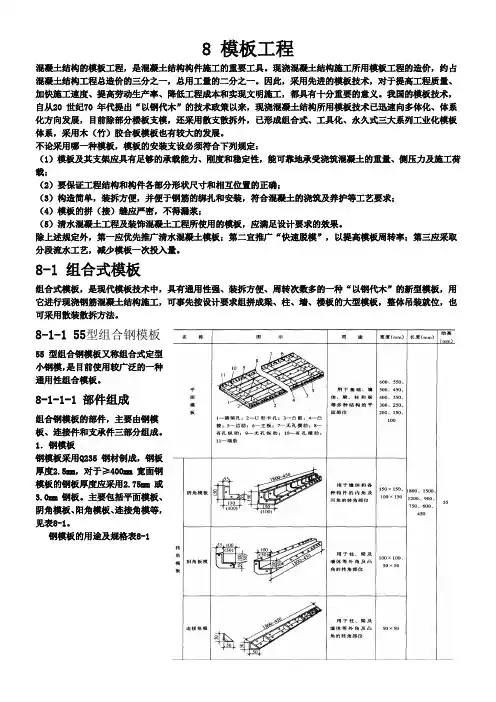

施工手册(模板)
8 模板工程混凝土结构的模板工程，是混凝土结构构件施工的重要工具。
现浇混凝土结构施工所用模板工程的造价，约占混凝土结构工程总造价的三分之一，总用工量的二分之一。
因此，采用先进的模板技术，对于提高工程质量、加快施工速度、提高劳动生产率、降低工程成本和实现文明施工，都具有十分重要的意义。
我国的模板技术，自从20 世纪70 年代提出“以钢代木”的技术政策以来，现浇混凝土结构所用模板技术已迅速向多体化、体系化方向发展，目前除部分楼板支模，还采用散支散拆外，已形成组合式、工具化、永久式三大系列工业化模板体系，采用木（竹）胶合板模板也有较大的发展。
不论采用哪一种模板，模板的安装支设必须符合下列规定：（1）模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力及施工荷载；（2）要保证工程结构和构件各部分形状尺寸和相互位置的正确；（3）构造简单，装拆方便，并便于钢筋的绑扎和安装，符合混凝土的浇筑及养护等工艺要求；（4）模板的拼（接）缝应严密，不得漏浆；（5）清水混凝土工程及装饰混凝土工程所使用的模板，应满足设计要求的效果。
除上述规定外，第一应优先推广清水混凝土模板；第二宜推广“快速脱模”，以提高模板周转率；第三应采取分段流水工艺，减少模板一次投入量。
8-1 组合式模板组合式模板，是现代模板技术中，具有通用性强、装拆方便、周转次数多的一种“以钢代木”的新型模板，用它进行现浇钢筋混凝土结构施工，可事先按设计要求组拼成梁、柱、墙、楼板的大型模板，整体吊装就位，也可采用散装散拆方法。
8-1-1 55型组合钢模板55 型组合钢模板又称组合式定型小钢模，是目前使用较广泛的一种通用性组合模板。
8-1-1-1 部件组成组合钢模板的部件，主要由钢模板、连接件和支承件三部分组成。
1．钢模板钢模板采用Q235 钢材制成，钢板厚度2.5mm，对于≥400mm 宽面钢模板的钢板厚度应采用2.75mm 或3.0mm 钢板。
(建筑工程管理)施工手册(第四版)第八章模板工程钢框木(竹)胶合板模板精编
（建筑工程管理）施工手册（第四版）第八章模板工程钢框木（竹）胶合板模板20XX年XX月峯年的企业咨询咸8-1-3 钢框木（竹）胶合板模板钢框木（竹）胶合板模板，是以热轧异型钢为钢框架，以覆面胶合板作板面，且加焊若干钢肋承托面板的壹种组合式模板。
面板有木、竹胶合板，单片木面竹芯胶合板等。
板面施加的覆面层有热压三聚氰胺浸溃纸、热压薄膜、热压浸涂和涂料等。
品种系列（按钢框高度分）除和组合钢模板配套使用的55 系列（即钢框高55mm ，刚度小、易变形）外，现已发展有63 、70、75、78、90 等，其支承系统各具特色。
现行《钢框竹胶合板模板》（JG/T3059-1999 ）标准中，选定边框高度为75mm 。
钢框木（竹）胶合板的规格长度最长已达到2400mm ，宽度最宽已达到1200mm 。
因此，具有：自重轻、用钢量少、面积大，能够减少模板拼缝，提高结构浇筑后表面的质量和维修方便，面板损伤后可用修补剂修补等特点。
目前钢框木（竹）胶合板模板的产品较多，现将有代表性的几种产品作简要介绍。
8-1-3-175 系列钢框胶合板模板75 系列模板是由中国建筑科学研究院建筑机械化研究所（河北省廊坊市）凯博新技术开发X 公司研制开发的壹种新型模板，是由高度为75mm 的钢框木胶合板模板和配件组成，又称凯博-75 系列模板。
1．组成（1）平面模板块平面模板以600mm 为最宽尺寸，作为标准板，级差为50mm 或其倍数，宽度小于600mm 的为补充板。
长度以2400mm 为最长尺寸，级差为300mm 。
见图8-23和表8-18 。
图8-23平面模板块平面模板规格(mm )表8-18(2 )连接模板有阴角模、连接角钢和调缝角钢三种。
见图8-24图8-24连接模板为了加强阴角模边框的刚度，采用了专用热轧型钢，其宽度为150mm X 150mm、150mm X100mm 俩种，长度为900mm、1200mm、1500mm，共6种规格。

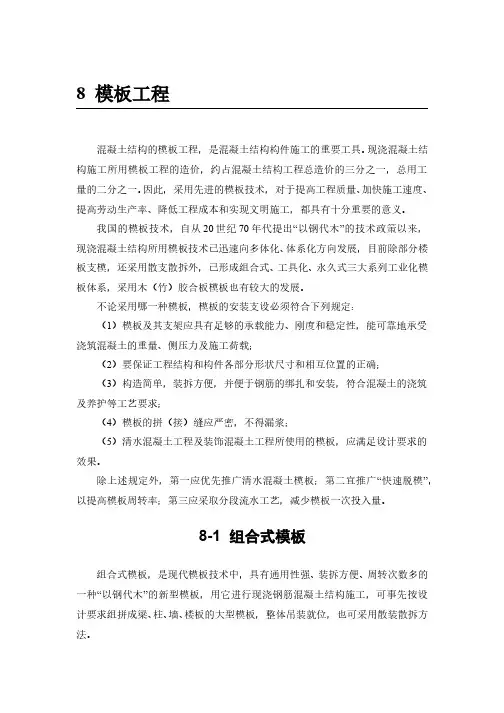

施工手册 模板工程 55型组合钢模板
