节能型侧翻式拍门

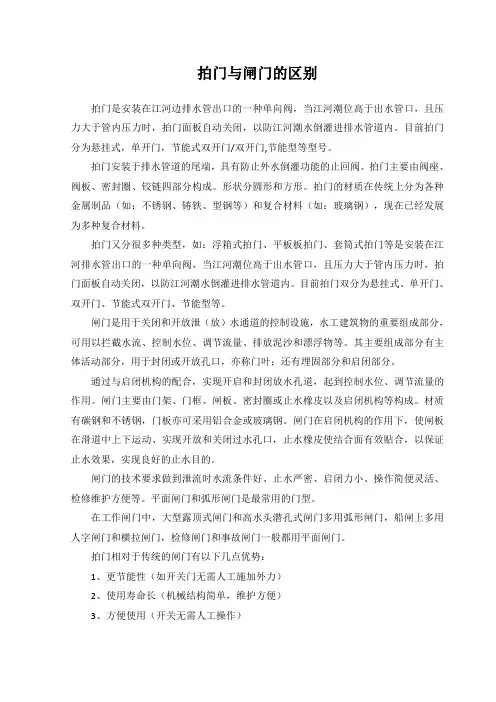

拍门与闸门的区别
拍门与闸门的区别拍门是安装在江河边排水管出口的一种单向阀，当江河潮位高于出水管口，且压力大于管内压力时，拍门面板自动关闭，以防江河潮水倒灌进排水管道内。
目前拍门分为悬挂式，单开门，节能式双开门/双开门,节能型等型号。
拍门安装于排水管道的尾端，具有防止外水倒灌功能的止回阀。
拍门主要由阀座、阀板、密封圈、铰链四部分构成。
形状分圆形和方形。
拍门的材质在传统上分为各种金属制品（如：不锈钢、铸铁、型钢等）和复合材料（如：玻璃钢），现在已经发展为多种复合材料。
拍门又分很多种类型，如：浮箱式拍门、平板板拍门、套筒式拍门等是安装在江河排水管出口的一种单向阀，当江河潮位高于出水管口，且压力大于管内压力时，拍门面板自动关闭，以防江河潮水倒灌进排水管道内。
目前拍门双分为悬挂式、单开门、双开门、节能式双开门、节能型等。
闸门是用于关闭和开放泄（放）水通道的控制设施，水工建筑物的重要组成部分，可用以拦截水流、控制水位、调节流量、排放泥沙和漂浮物等。
其主要组成部分有主体活动部分，用于封闭或开放孔口，亦称门叶；还有埋固部分和启闭部分。
通过与启闭机构的配合，实现开启和封闭放水孔道，起到控制水位、调节流量的作用。
闸门主要由门架、门框、闸板、密封圈或止水橡皮以及启闭机构等构成。
材质有碳钢和不锈钢，门板亦可采用铝合金或玻璃钢。
闸门在启闭机构的作用下，使闸板在滑道中上下运动、实现开放和关闭过水孔口，止水橡皮使结合面有效贴合，以保证止水效果，实现良好的止水目的。
闸门的技术要求做到泄流时水流条件好、止水严密、启闭力小、操作简便灵活、检修维护方便等。
平面闸门和弧形闸门是最常用的门型。
在工作闸门中，大型露顶式闸门和高水头潜孔式闸门多用弧形闸门，船闸上多用人字闸门和横拉闸门，检修闸门和事故闸门一般都用平面闸门。
拍门相对于传统的闸门有以下几点优势：1、更节能性（如开关门无需人工施加外力）2、使用寿命长（机械结构简单，维护方便）3、方便使用（开关无需人工操作）。
惠州市博罗县罗阳电排站重建工程水泵设备订货技术要求 1
Generated by Foxit PDF Creator © Foxit Software For evaluation only.
ቤተ መጻሕፍቲ ባይዱ
惠州市博罗县罗阳电排站重建工程水泵设备订货技术要求
行设计、制造、检验和安装。 卖方采用的标准应是在技术要求发出前已颁布的最新版本，进口设备（部件）允许采用 原产国标准，但应不低于中华人民共和国国家标准及部颁标准。若标准之间出现矛盾时，以 较高技术要求为准。本技术要求中的技术标准及要求，与国标及有关部标不一致的，以较高 的技术要求为准。 同一部件不论国内或国外制造，要采用同一标准。若卖方采用下述以外的标准时，须在 投标文件中说明，并征得买方同意后方能使用。 2.1.2 采用的技术标准名称和编写代号 名 称 缩 写 GB ISO IEC JB SD EB DL SL SY YB (ASTM) ANSI JIS DIN NEC IEEC (ASME) (AFBMA)
中国国家标准 国际标准化组织标准 国际电工委员会标准 中国机械工业行业标准 中国水电行业标准 中国机械电子工业行业标准 中国电力行业标准 中国水利行业标准 中国石油行业标准 中国冶金行业标准 美国材料试验学会 美国国家标准学会标准 日本工业标准 联邦德国标准化学会标准 美国国家电气规程 美国电气与电子工程师学会标准 美国机械工程师学会 美国减摩轴承制造商学会 中国法定单位及国际单位制 2.2 质量保证措施
DN2600双开侧翻拍门技术要求
拍门技术要求3.7节能型自由侧翻式拍门3.7.1工作范围1. 供应节能型自由侧翻式拍门以及备品备件和专用工具。
2. 提供现场安装、调试和试运行等技术服务。
3. 提供技术文件、计算书、图纸等资料。
4.提供技术培训。
5. 泵站的拍门数量、规格及参数如下表参数：适用湿度-40℃-80℃水头阴力系数：≤0.1水头损失：＜0.04m开启角度a：0℃>a<90℃开启时间：5-15s节能电能：22.5%关闭时间：5-20s装置效率：提高4%3.7.2 技术要求1. 本站共 8台水泵机组，每台机组出口设置1套对开侧翻式拍门。
拍门的门座及预埋件、门叶、铰轴等的结构尺寸应便于相邻两拍门在该隔墩的布置。
2. 拍门设计时应选择最佳竖向倾角，既能使开启时灵活、运行水阻小，又要使得门页有一定的自关闭力，从而在水泵停泵时能够确保拍门关闭。
3. 拍门座、门页（阀板）采用碳钢Q235A材料，门铰轴采用不锈钢，密封面采用材料Q235A+丁腈橡胶材料。
4. 拍门为统一设计，统一图纸生产，外形、尺寸、材料、性能应一致，除预埋件外的拍门各部件应具有互换性。
5.每套拍门应提供足够数量的预埋件、紧固件及临时支撑件，以防在浇灌砼时发生门座移位、变形现象。
6.自由侧翻式拍门的开启角度不应小于8507.自正式投入运行后，应安全可靠。
大修间隔时间（累计运行）不少于3万小时，退役前使用期限不少于30年。
8.拍门应在厂内进行预组装，进行各部位的配合间隙及尺寸的检查，并进行转动灵活性及自关闭性能检查，同时向买方和工程设计部门提供书面报告。
9.每台拍门必须安装液压缓闭装置，以消除闭门时的水锤和强大撞击力。
3.7.3材质要求焊接结构材料一般应采用 GB/T1591中规定的Q235。
焊接结构钢材应保证其抗拉强度、屈服点、伸长率和硫、磷、碳的含量合乎要求。
主要受力结构应具有冷弯试验的合格保证。
承受动载和有疲劳要求的焊接结构钢材，其材料应具有冲击韧性的合格保证。
1拍门
产品介绍产品概述节能型侧开式拍门（又名：节能型灌排防洪阀，节能型自由侧翻式拍门）是湖南力威泵阀设备有限公司自主开发推出的专利产品，拥有4项国家实用专利。
目前国内外排灌泵站拍门，普遍使用的悬挂式拍门和浮箱式拍门，这种拍门存在开启角度小，水流阻力大，能源损耗多等缺陷。
我们根据力学原理，经过多年的技术改进，利用不锈钢材质同轴技术，达到减小拍门开启阻力和自动关闭的目的。
同时，达到用户最佳实际运行工况，运行更安全、更可靠、更节能。
用途节能型侧开式拍门是保证泵站安全运行的重要设备，在泵站中其作用是断流和防止停机时水倒流，主要用于：防洪排涝、农田灌溉、城市给排水和跨流域调水，以及各大型工矿企业的供水和配水等。
型号编制说明C碳钢材质15拍门承受外侧水头值 单位:米()m Hx H X 碳钢密封 -耐磨橡胶密封446-单瓣式 -双瓣式1直通式446-法兰式 -预埋式7液力自动H 止回阀LV 湖南力威泵阀设备有限公司代号例：LVH7416Hx-15C 表示 节能型侧开式拍门、法兰式联接、拍门外侧水头值为15m 、阀座材质为碳钢。
产品结构节能型侧开式拍门由门板、门铰、门座、同轴和密封件等组成。
门板通过门铰安装在门座上，根据国内泵门的应用情况，拍门的门形分圆形和矩形两种。
一般出水管口径小于、等于2米的（即口径1.6米的泵）用圆形拍门，大于该口径的用矩形拍门。
主要零件材质序 号12345名 称门 座阀 轴衬 套密封面阀 板材 质碳 钢不锈钢铜合金石墨润滑轴承耐磨橡胶()X碳 钢主要技术参数公称压力：.～.001015Mpa使用温度：～℃080开启角度：°85开启时间：～510s装置效率：%73阻力系数.01：≤水头损失：＜.004m节约电能：.%(比悬挂式和浮箱式)225关闭时间：～(可调)515s淹没水头：≤15m主要技术特点1、无需任何启闭装置，能自动启闭。
节能型侧开式拍门与悬挂式拍门相比，最显著的特点是：将阀体铰轴竖向布置，并设计了一个最佳倾斜角度，利用门重分力作为闭门的动力，不管大、中、小通径拍门，均无需任何启闭装置。
拍门诸多小常识的详细介绍
拍门诸多小常识的详细介绍拍门：安装于排水管道的尾端，具有防止外水倒灌功能的逆止阀。
拍门主要由阀座、阀板、密土封圈、铰链四部分构成。
性状分为圆形和方形。
拍门的材质传统上为各种金属制品，现在已经发展为多种复合材料。
拍门无论是在是在钢闸门，铸铁镶铜闸门还是螺杆启闭机中的使用都有使用，其可与上述产品中整体出售，又可以做单独的出售。
可以说，拍门在涉及到水利工程方面、污水处理等诸多应用领域当中，都有着自己重要的价值和地位。
拍门的种类众多，这也是由于其使用范围之广，在各领域里需要使用到适合类型的拍门。
那我们来了解下拍门到底有哪些分类。
拍门主要有阀体、阀板、密封圈、链这四部分，其操作是非常简便的，可以完全自动化。
在平常操作中，使用拍门也能够起到节能的作用。
拍门有浮箱拍门，钢制拍门，铸铁方拍门，铸铁圆拍门，节能型侧式拍门，钢制单侧拍门，方形侧开门，整体折叠拍门等分类，其用途也不尽相同。
比如整体折叠拍门主要用于环保及污水处理。
拍门的工作原理和性能优势是其广泛使用的根本。
拍门无论是在是在钢闸门，铸铁镶铜闸门还是螺杆启闭机中的使用都有使用，其可与上述产品中整体出售，又可以做单独的出售。
可以说，拍门在涉及到水利工程方面、污水处理等诸多应用领域当中，都有着自己重要的价值和地位。
当前随着新材料科技的发展，有了复合材料拍门，如玻璃钢、高密度聚乙烯等。
复合材料拍门将是将来拍门的发展方向，复合材料拍门本身利用了新材料科技的可塑造特点，强度高，密度小，正是传统拍门材料的弊端。
新材质的拍门重量轻，开启迅速，水头损失小，其价格也具有优势，而且一般无回收价值而使防盗性能好。
本文来源于：拍门/。

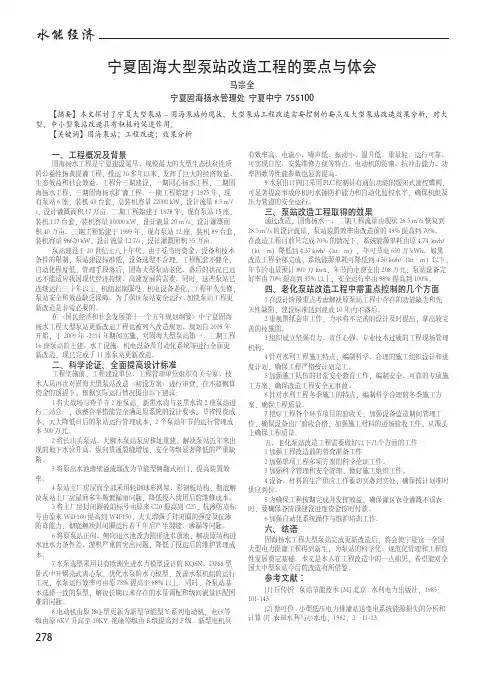

宁夏固海大型泵站改造工程的要点与体会
水能经济宁夏固海大型泵站改造工程的要点与体会马宗全【摘要】本文探讨了宁夏大型泵站--固海泵站的现状、大型泵站工程改造需要控制的要点及大型泵站改造效果分析，对大型、中小型泵站改造具有积极的促进作用。
【关键词】固海泵站；工程改造；效果分析宁夏固海扬水管理处 宁夏中宁 755100一、工程概况及背景固海扬水工程是宁夏建设最早、规模最大的大型生态扶贫性质的公益性扬黄提灌工程，投运30多年以来，发挥了巨大的经济效益、生态效益和社会效益。
工程分三期建设，一期同心扬水工程，二期固海扬水工程，三期固海扬水扩灌工程。
一期工程始建于1975年，现有泵站6座，装机43台套，总装机容量22000 kW，设计流量8.5 m3/ s，设计灌溉面积17万亩。
二期工程始建于1978年，现有泵站15座，装机117台套，装机容量80000 kW，设计流量20 m3/s，设计灌溉面积40万亩。
三期工程始建于1999年，现有泵站12座，装机89台套，装机容量96620 kW，设计流量12.7/s，设计灌溉面积55万亩。
泵站建设于20世纪七八十年代，由于受当时资金、设备和技术条件的限制，泵站建设标准低，设备选型不合理，工程配套不健全，自动化程度低，管理手段落后，固海大型泵站老化、落后的状况已远远不能适应我国现代经济持续、高速发展的需要。
同时，这些泵站已连续运行三十年以上，机组超期服役，机电设备老化，工程年久失修，泵站安全和效益缺乏保障。
为了保证泵站安全运行, 加快泵站工程更新改造是非常必要的。
在《国民经济和社会发展第十一个五年规划纲要》中宁夏固海扬水工程大型泵站更新改造工程也被列入改造规划。
规划自2009年开始，于2009年-2014年期间实施，对固海大型泵站第一、二期工程16座泵站的土建、水工设施、机电设备及自动化系统等进行全面更新改造，现已完成了11座泵站更新改造。
二、科学论证、全面提高设计标准工程实施前，工程建设单位、工程管理单位组织有关专家、技术人员再次对固海大型泵站改造《初设方案》进行审查，在不超概算资金的前提下，根据实际运行情况提出以下建议：1 将大战场与羚羊寺2座泵站，新黑水沟与老黑水沟2座泵站进行二站合一，该整合举措能完全满足原系统的设计要求，节省投资成本，大大降低日后的泵站运行管理成本，2个泵站年节约运行管理成本300万元。
侧翻式拍门百度百科
侧翻式拍门百度百科侧翻式拍门是一种将拍门门轴立式布置同时向内倾斜一定角度的拍门。
目前国内外排灌泵站拍门，普遍使用的是自由起落旋挂式拍门和浮箱式拍门，这种拍门的门轴横向布置，门体开启时需要克服门体的全部自身重量，所以存在开启角度小，水流阻力大，能源损耗多等缺陷。
为减小能耗，提高泵站运行效率，经多年研究开发，湖南力威液压设备有限公司研制成功了一种开启角度大、水流阻力小的节能型自由侧翻式拍门，根据力学原理，将原本悬挂式拍门的横向门轴改为立式门轴，同时向内倾斜一个最佳的倾斜角度的拍门，此时门体所要克服的开启力仅为门体自重的分力，所以节能型自由侧翻式拍门能在开启时达到更大的开启角度，从而达到减小水流阻力，起到节约能耗的作用。
节能型自由侧翻式拍门由门板、门铰、门座、同轴和密封件等组成，门板通过门铰安装在门座上。
根据国内泵站的应用情况，拍门的门形分圆形和矩形两种。
（图片）技术参数最大工作水头：15m 使用温度：0～80℃阻力系数：≤0.1 水头损失：＜0.04m开启角度：80°以上开启力（非淹没）：小于门重1/5 主要零件材料主要技术特点：1、无需任何启闭装置，能自动启闭。
节能型自由侧翻式拍门与悬挂式拍门相比最显著的特点是：将阀体铰轴竖向布置，并设计了一个最佳倾斜角度，利用门重分力作闭门的动力，不管大、中、小通径拍门，均无需任何启闭装置。
2、安全稳定，节能高效。
节能型自由侧翻式拍门运行时阻力小，开启角度大，闭门时撞击力小，消除了水锤和出水时产生的漩涡；无需手、电、气、液控制，不要人工操作，节省大量人力物力，提高泵站运行可靠性和装置效率，降低运行维护成本，降低泵站能耗。
在实际运行中经国家水利部检测测试中心测试，节能型自由侧翻式拍门比悬挂式拍门节约电能22.5%。
3、维护方便，使用寿命长。
拍门的阀轴为不锈钢材料，轴销座为铜合金固体润滑轴承，不会锈蚀，密封可靠，主体为碳钢材料；产品结构简单合理，运行轨迹独特，使用寿命可达30年以上，且维护方便。
科技成果——节能型自由侧翻式拍门
科技成果——节能型自由侧翻式拍门技术开发单位湖南力威液压设备有限公司适用范围主要应用于各水利设施与泵站机井建设改造工程成果简介根据力学原理，将门体铰轴竖向布置并向里倾斜一定角度，利用门体自重的水平分力作为闭门的动力，达到减小拍门的开启阻力和自动关闭的目的。
当管道内部的介质压力大于外部拍门背压时，拍门即自动开启，当管道内部的介质压力小于或等于外部拍门背压时，拍门就自动关闭，无需电动控制，不要人工操作。
工艺流程其技术内容是将门轴倾斜（设计了δ角和γ角），从而使拍门向内和向后倾斜。
这样当门页离开管口位置时，门重的水平面分力会促使拍门关闭。
利用门页自重的水平分力作为闭门动力（利用的重力仅占自由悬挂式拍门全部重量的1/10左右），克服了自由悬挂式拍门无自闭能力的技术缺陷。
关键技术将门轴倾斜（设计了δ角和γ角），从而使拍门向内和向后倾斜，这样当门页离开管口位置时，门重的水平面分力会促使拍门关闭。
利用门页自重的水平分力作为闭门动力（利用的重力仅占自由悬挂式拍门全部重量的1/10左右），克服了自由悬挂式拍门无自闭能力的技术缺陷。
市场情况已在江西、湖南、湖北、安徽、广东、广西、江苏、浙江、甘肃、山东、陕西、河南、河北、北京、天津、上海等省、市各水利实施与泵站机井建设及改造工程中得到应用。
典型案例（一）项目概况为解决湘江风光带九华段防洪堤流域的防洪、排涝、抗旱、景观等，2014年2月，湘江流域道路、景观工程施工二标购买节能型自由侧翻式拍门。
其产品规格型号：6000×4500mm，此拍门也是目前国内最大拍门。
2014年3月9日顺利交付工地现场使用，至今产品运行良好，未收到任何不良反馈。
（二）技术指标公称压力：1.0-4.0MPa；阻力系数：≤0.10；用温度：-20到120℃；水头损失：<0.04；开启角度：1-85°；装置效率：73%开启时间：5-10s；节约电能：22.5%。
（三）投资费用该项目总投资约32万元，其中原材料18万元，加工费4万元，管理费2.56万元，税金5.44万元，利润2万元。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
节能型侧翻式拍门
节能型侧翻式拍门基本技术要求
1安装运行、维修的环境
1.1安装处所：室外
1.2海拔高度：1100m
1.3环境空气温度
最高温度：40℃
最低温度：-30℃
最低存放温度：-30℃
1.4相对湿度：80%
1.5抽水介质为：地表排灌水。
1.6抽水介质温度：5℃~35℃
2.节能型侧翻式拍门工作原理及性能要求
2.1、自闭功能原理：根据力学分重的原理，将拍门上下铰链错位（即不在同一条垂线上
安装）。
下铰链长（相对于拍门中心线）、上铰链短，形成了向内倾斜的一个角度（即倾角），
另又在拍门制作时，设计了一个后仰角（从轴向看，可见拍门之大、小头）。
此拍门安装于
水泵出水管路的末端，水泵停机时产生负压；上述二个角度的设置，加上门盖自重之分力（动
力），侧翻拍门应完全具备自闭功能，从而提高了泵站运行的安全性、可靠性以及装置的效
率，且降低了运行维护成本。
2.2、自动开启功能：本拍门开启功能的动力来自于水泵运行时产生的压力水；由于侧翻
拍门门盖的力已转移至上下铰链上，当水泵启动、运行时，本拍门可自动开启。
3.节能型侧翻式拍门的性能参数
3.1、阻力系数：≤0.10
3.2、开启角度：≤90°
3.3、水头损失：≤0.04m
3.4、节约电能：≧22.5％
3.5、节能型侧翻式拍门的淹没深度：0~2m(以拍门水平中心线为基准)。
