(完整版)初中物理凸透镜成像规律专题(含答案)
中考物理专题题库∶凸透镜成像的规律题含答案解析
一、初中物理凸透镜成像的规律1．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。
则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【分析】【详解】AB．由题意可知，物距是30cm，像距20cm，可知物距大于像距；而且此时光屏出现了清晰实像，由凸透镜成像的规律可知，可以判断此时的实像是倒立缩小的实像；而且=>u f30cm2>，故AB不符合题意；则15cm fC．当物体远离凸透镜10厘米时，物距变大，由凸透镜成像的规律可知，像距会变小，像会变小，所以移动光屏找到实像后，此实像变小了，故C不符合题意；D．当物体靠近凸透镜10厘米时，此时的物距变为20cm，由于光路是可逆的，所以为了在光屏上得到清晰的实像此时的像距应该为30cm，即光屏应远离透镜10厘米，故D符合题意。
故选D。
2．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．3．如图是用来研 究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像． 若透镜位置不变，将蜡烛移到刻度为30cm 处，则（ ）A ．A ．移动光屏，可以在屏上得到倒立放大的像B ．移动光屏，可以在屏上得到倒立缩小的像C ．移动光屏，可以在屏上得到正立放大的像D ．不论光屏移到什么位置， 都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm 时，可以在光屏上得到与物体等大的像，所以f=15cm ； 将蜡烛移到刻度为30cm 处时，物距为10cm ，即u ＜f ，所以应该成正立、放大的虚像，故在光屏上看不到；故选D ．4．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成 一个清晰的像，则下列说法正确的是（ ）A ．利用了这一原理制成了照相机B ．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像D ．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像【答案】C【解析】【详解】A ．从图中可以看到，蜡烛物距20cm u =，像距30cm v =，可知u v <，而照相机的是u v >，A 错误；B ．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B 错误；C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C 正确；D ．由题意可知10cm f >，若保持凸透镜位置不变，将蜡烛放在45 cm 刻度线处，此时5cm u =，u f <，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D 错误．5．在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的像距随物 距变化的关系图线如图所示．图线中 A 、B 、C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是A ．蜡烛处于 AB 间某一位置时，成倒立、缩小的实像B ．蜡烛处于 BC 间某一位置时，成倒立、放大的实像C ．将蜡烛从 C 移动到 B 的过程中，所成像逐渐增大D ．将蜡烛从 B 移动到 A 的过程中，所成像逐渐减小【答案】C【解析】【分析】（1）根据u=v=2f ，成倒立、等大的实像，判断凸透镜的焦距．（2）根据物距和焦距，判断凸透镜成像情况：u ＞2f ，成倒立、缩小的实像．2f ＞u ＞f ，成倒立、放大的实像．u ＜f ，成正立、放大的虚像．（3）凸透镜成实像时，物距减小，像距增大，像变大．【详解】（1）由图象知，220cm u v f ===，此时凸透镜成倒立、等大的实像，所以凸透镜的焦距：10cm f =．（2）物距大于一倍焦距时，凸透镜成实像．A 、蜡烛处于AB 间某一位置时，2f ＞u ＞f ，成倒立、放大的实像．选项错误．B 、蜡烛处于BC 间某一位置时，u ＞2f ，成倒立、缩小的实像．选项错误．C 、将蜡烛从C 移动到B 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项正确．D 、将蜡烛从B 移动到A 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项错误．故选C ．6．小明探究“凸透镜成像规律”，当蜡烛到透镜的距离是30cm时，调节透镜另一侧的光屏，屏上得到清晰放大的像。
(完整版)凸透镜成像规律练习题(答案)
1．小明同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜。
（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为_______cm。
（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在_______上，为实验探究做好准备。
（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰的像为止。
生活中________就是利用这一成像原理来工作的。
（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的________(凸透镜/凹透镜)，这与____________________________(近视/远视)的矫正相似。
【答案】10 同一高度照像机凹透镜近视【解析】（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，此处即为焦点的位置，由图甲可知，则该凸透镜的焦距为10cm。
（2）为使像成在光屏的中央，实验前将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在同一高度。
（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，此时的物距为40cm，物体在凸透镜的二倍焦距点之外，再移动光屏，在光屏上得到一个清晰倒立缩小的实像像。
生活中照相机就是利用这一成像原理来工作的。
（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，根据物近像远像变大的规律可知像成在了光屏的前方，要使像仍成在光屏上，需要一个发散透镜，即凹透镜；凹透镜是用来矫正近视眼的，因此这与近视眼的矫正相似。
故答案为：(1). 10 (2). 同一高度 (3). 照像机 (4). 凹透镜；近视。
2．（7分）如图所示在“探究﹣﹣凸透镜成像”的实验中，凸透镜焦距为1 5cm（1）实验前应首先调整蜡烛、凸透镜、光屏，使烛焰、凸透镜、光屏三者中心大致在同一高度，其目的是．（2）如图，光屏应在区域前后移动，才能得到清晰、倒立、（选填“放大”或“缩小”的实像，根据这一原理人们制成了．（3）在蜡烛和凸透镜之间放上一个近视眼镜，则发现像变得模糊了，这时应适当向（选填“左”或“右”）移动光屏，才能重新得到清晰的像．（4）若实验中将光屏换成平面镜，则从侧面（选填“能”或“不能”）看到清晰、倒立的烛焰像，此时蜡烛在平面镜中成像，像与凸透镜大小．【答案】（1）使像成在光屏的中央；（2）③；放大；幻灯机；（3）右；（4）不能；相等．【解析】试题分析：（1）点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上，这样才能使像成在光屏的中央；（2）由图知，凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在30cm刻度线位置时，物距为50cm﹣30cm=20cm，即蜡烛在1倍和2倍焦距，所以此时成倒立放大的实像，像在2倍焦距之外，幻灯机（投影仪）是根据这个原理制成的；（3）在蜡烛和凸透镜之间放上一个近视眼镜，由于近视眼镜是凹透镜，对光线有发散作用，所以通过凸透镜的光线比以前会聚得要晚了，像距更大了，因此要得到清晰的像，需将光屏远离凸透镜．当烛焰距凸透镜40cm时，物距大于2f，移动光屏，可在光屏上得到一个清晰的倒立缩小的实像，照相机就是利用这一成像规律工作的；（4）平面镜所称成的像是虚像，光屏上不能承接到像；根据平面镜成像特点可知，像与物的大小相同，所以此时蜡烛在平面镜中成像，像与蜡烛大小相等．考点：凸透镜成像、平面镜成像3．（10分）在“探究凸透镜成像规律”的实验中：（1）由图甲可知，该凸透镜的焦距是 cm。

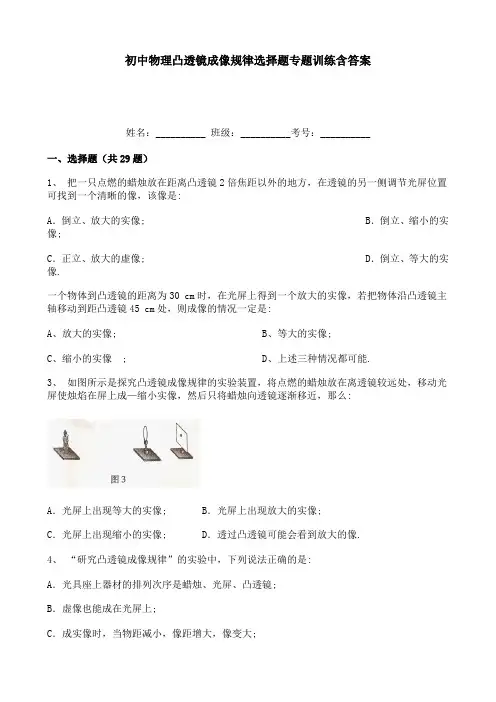

初中物理凸透镜成像规律选择题专题训练含答案
初中物理凸透镜成像规律选择题专题训练含答案姓名：__________ 班级：__________考号：__________一、选择题（共29题）1、把一只点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像，该像是:A．倒立、放大的实像; B．倒立、缩小的实像;C．正立、放大的虚像; D．倒立、等大的实像.一个物体到凸透镜的距离为30 cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜主轴移动到距凸透镜45 cm处，则成像的情况一定是:A、放大的实像;B、等大的实像;C、缩小的实像;D、上述三种情况都可能.3、如图所示是探究凸透镜成像规律的实验装置，将点燃的蜡烛放在离透镜较远处，移动光屏使烛焰在屏上成—缩小实像，然后只将蜡烛向透镜逐渐移近，那么:A．光屏上出现等大的实像; B．光屏上出现放大的实像;C．光屏上出现缩小的实像; D．透过凸透镜可能会看到放大的像.4、“研究凸透镜成像规律”的实验中，下列说法正确的是:A．光具座上器材的排列次序是蜡烛、光屏、凸透镜;B．虚像也能成在光屏上;C．成实像时，当物距减小，像距增大，像变大;D．实验前要调整蜡烛、光屏和凸透镜的高度，使它们的中心在一条直线上.5、一个凸透镜的焦距是12cm，若想用它得到一个正立的虚像，物体可以放在距凸透镜:A．10cm处; B．12cm处; C．14cm处; D．24cm处.6、烛焰经过凸透镜在光屏上成一清晰的像，若用硬纸片盖住凸透镜的上半部分，则光屏上的像将：A、只剩下半部分；B、完全消失；C、只剩上半部分；D、仍然完整7、在“在研究凸透镜成像”的实验中，当蜡烛远离凸透镜移动一倍焦距的距离后，蜡烛通过凸透镜成倒立、放大的实像，则蜡烛原来通过凸透镜所成的像一定是A. 放大正立的B. 放大倒立的C. 缩小正立的D. 缩小倒立的8、 .小方同学做“探究凸透镜成像规律”实验，当蜡烛、凸透镜、光屏的位置如图所示时，光屏上得到了清晰的像。
中考物理凸透镜成像的规律(大题培优 易错 难题)附答案
一、初中物理凸透镜成像的规律1．如图为一束入射光线经凸透镜折射后的光路，且<AO OB ，若10cm AO =，该凸透镜的焦距可能是（ ）A ．10cm f =B ．50cm f =C ．8cm f =D ．12cm f =【答案】C【解析】【分析】【详解】 根据题意AO ＜OB 可知，A 点成像在B 点，像距大于物距，满足f ＜u ＜2f ，成倒立、放大的实像。
因为AO =10cm ，则f ＜10cm ＜2f即5cm ＜f ＜10cm故选C 。
2．如图是用来研 究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像． 若透镜位置不变，将蜡烛移到刻度为30cm 处，则（ ）A ．A ．移动光屏，可以在屏上得到倒立放大的像B ．移动光屏，可以在屏上得到倒立缩小的像C ．移动光屏，可以在屏上得到正立放大的像D ．不论光屏移到什么位置， 都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm 时，可以在光屏上得到与物体等大的像，所以f=15cm ； 将蜡烛移到刻度为30cm 处时，物距为10cm ，即u ＜f ，所以应该成正立、放大的虚像，故在光屏上看不到；故选D ．3．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f 为A ．2厘米＜f ＜4厘米B ．4厘米＜f ＜5厘米C ．5厘米＜f ＜8厘米D ．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm 时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f ，所以， f <8cm 2<f ，即4cm <f <8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm ，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f ，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD 错误，B 正确．故选B.4．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成 一个清晰的像，则下列说法正确的是（ ）A ．利用了这一原理制成了照相机B ．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像D ．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像【答案】C【解析】【详解】A ．从图中可以看到，蜡烛物距20cm u =，像距30cm v =，可知u v <，而照相机的是u v >，A 错误；B ．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B 错误；C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C 正确；D ．由题意可知10cm f >，若保持凸透镜位置不变，将蜡烛放在45 cm 刻度线处，此时5cm u =，u f <，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D 错误．5．凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰放大的像，则下面说法正确的是A ．将物体靠近透镜后，无论如何移动光屏，光屏上都不能呈现物体的像，则一定成虚像B ．保持透镜位置不变，将物体和光屏位置互换，一定可以在光屏上得到清晰缩小的像C ．如果物体靠近透镜，仍要在光屏上得到清晰的像，光屏必须远离透镜且光屏移动距离小于物体移动距离D ．将透镜遮挡一部分，则一定不能成完整的像【答案】B【解析】【详解】A ．由题意可知，移动物体到某位置时，能在光屏上成清晰放大的像，说明此时2f u f >>，2v f >；将物体靠近透镜后，只要物距仍在2f u f >>这个范围，此时只需要把光屏远离凸透镜，还可以成放大的实像；故A 项错误；B ．保持透镜位置不变，将物体和光屏位置互换后，此时2f v f >>，2u f >，故此一定可以在光屏上得到清晰缩小的像；故B 项正确；C ．物体靠近透镜即物距减小，像距增大，光屏应远离透镜，当2u f >时光屏移动距离小于物体移动距离，当2f u f >>时光屏移动距离大于物体移动距离，故C 项错误；D ．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的下半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，因此，像与原来相同，仍然完整；由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故亮度会减弱，像会变暗。
八年级物理上册《凸透镜成像的规律》练习题(含答案及解析))
八年级物理上册《凸透镜成像的规律》练习题(含答案及解析))一、选择题1. 凸透镜的焦点位置取决于（）。
A. 透镜的直径B. 入射光线的方向C. 透镜的曲率D. 透镜的颜色答案：C解析：凸透镜的焦点位置取决于透镜的曲率，曲率越大，焦点位置越近；曲率越小，焦点位置越远。
2. 关于凸透镜焦点位置的描述，正确的是（）。
A. 焦点位置被称为透镜的负焦距B. 焦点位置是透镜的中心C. 焦点位置被称为透镜的正焦距D. 焦点位置是透镜的表面答案：A解析：焦点位置被称为透镜的负焦距，因为凸透镜的焦点位置在透镜的透镜中心的同侧。
3. 凸透镜对于非平行光线的成像，关注的光线是（）。
A. 仅仅想光轴靠近的光线B. 其中一束光线能改变方向使其平行于光轴的光线C. 只有经过透镜中心的光线D. 完全垂直于光轴的光线答案：B解析：凸透镜对于非平行光线的成像，是通过将光线聚焦在焦点上实现的，其中一束光线能改变方向使其平行于光轴的光线，其余光线则在透镜后面的位置得到成像。
4. 凸透镜成像的规律中，人眼看到的物体是（）。
A. 实物体B. 虚物体C. 光线D. 影子答案：B解析：凸透镜成像的规律中，人眼看到的物体是虚物体，即物体的投影形成在透镜后的位置。
5. 凸透镜成像的规律中，实物体与虚物体的区别在于（）。
A. 实物体有质量，虚物体没有B. 实物体是存在的，虚物体是虚幻的C. 实物体是透明的，虚物体是不透明的D. 实物体发出光线，虚物体不发出光线答案：B解析：实物体是存在的，虚物体是虚幻的，虚物体是通过光线经过凸透镜成像后形成的投影。
二、填空题1. 光线经过凸透镜后，如果经过像方焦点，成像在（）方的位置。
答案：虚物方2. 凸透镜的焦距为-10cm，则焦点位置在（）透镜的位置。
答案：凸3. 凸透镜的焦距为20cm，物体放在焦点处，成像在（）。
答案：无穷远处4. 凸透镜成像的规律中，光线经过凸透镜后，成像的位置是（）。
答案：物距焦距的倒数5. 凸透镜焦距越大，对物距的要求越（），反之亦然。
八年级上凸透镜成像规律(含解析)
八年级上凸透镜成像规律（含解析）一、单选题1.小明拿着凸透镜在窗户和墙壁之间移动，发现墙壁上出现了一个窗户的像，墙壁、凸透镜和窗户的位置如图所示，则下列说法正确的是( ) .A. 墙壁上出现的是正立、缩小的实像B. 幻灯机是利用图中所示的成像规律工作的C. 向右移动凸透镜，在墙壁上还会出现一个像D. 用白纸挡住凸透镜一半，不能看到窗户完整的像2.如图是探究凸诱镜成像规律的装置，此时光屏上成清晰的像。
下列说法中正确的是（）A. 光屏上的像是一个倒立、放大的实像B. 此凸透镜的焦距小于10cmC. 若将蜡烛移动到30cm处，光屏移动到80cm处，会再次得到一个清晰的像D. 若在蜡烛和凸诱镜之间放一个远视眼镜，将光屏向右移动才能得到一个清晰的像3.在探究凸透镜成像的实验中，先用焦距为10cm的透镜甲进行实验，在透镜右侧的光屏上得到了清晰缩小的实像．接下来不改变发光体和凸透镜的位置，改用焦距为20cm的透镜乙继续进行实验．下列情形可能发生的是（）A. 光屏向右移，能接收到清晰缩小的实像B. 光屏向左移，能接收到清晰放大的实像C. 光屏向左移，能接收到清晰缩小的实像D. 无论怎样移动光屏，都接收不到清晰的像4.小刚在“探究凸透镜成像规律”的实验中，用由发光二极管组成的“上”字屏代替蜡烛，他把“上”字屏放在原来放蜡烛的位置上，如图所示.移动光屏直至看到清晰像.此时他在不透光的白板光屏上看到的是图中的（）A. B. C. D.5.将物体放在距凸透镜40cm处，在透镜另一侧距透镜30cm处的光屏上得到一个清晰的像，则此凸透镜的焦距范围是( )A. 10cm<f<15cmB. 15cm<f<20cmC. 20cm<f<30cmD. 30cm<f<40cm6.许多家庭的门上都装有防盗门镜(俗称“猫眼”)。
从室内透过防盗门镜向外看，可以看到来客的正立、缩小的像。
由此可以断定，此时防盗门镜的作用相当于一个（）A. 凸透镜B. 凹透镜C. 凸透镜和凹透镜D. 玻璃砖7.如图所示，小刚在做探究凸透镜成像规律的实验时，将凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处。
【物理】物理凸透镜成像的规律的专项培优练习题(含答案)及答案
一、初中物理凸透镜成像的规律1．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。
则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【分析】【详解】AB．由题意可知，物距是30cm，像距20cm，可知物距大于像距；而且此时光屏出现了清晰实像，由凸透镜成像的规律可知，可以判断此时的实像是倒立缩小的实像；而且=>30cm2u f>，故AB不符合题意；则15cm fC．当物体远离凸透镜10厘米时，物距变大，由凸透镜成像的规律可知，像距会变小，像会变小，所以移动光屏找到实像后，此实像变小了，故C不符合题意；D．当物体靠近凸透镜10厘米时，此时的物距变为20cm，由于光路是可逆的，所以为了在光屏上得到清晰的实像此时的像距应该为30cm，即光屏应远离透镜10厘米，故D符合题意。
故选D。
2．小明和小红用焦距相等的相同照相机对小强同学拍照,洗出的底片分别为图中的甲和乙,则A．小红离小强的距离近B．小明和小红离小强的距离相同C．小红要使底片上的像与小明的一样大,小红移动位置后,再减小镜头对底片的距离D．小红要使底片上的像与小明的一样大,小红移动位置后,再增大镜头到底片的距离【答案】D【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小．所以小红拍摄时，相机与物体的距离较大．即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩．所以选项C错误，D正确．故选D．【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律．还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小．3．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．4．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8cm＜f＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A．只有①和③B．只有②和④C．只有②和③D．只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm 2f >，得：15cm f <； 像距为一倍到二倍焦距之间，即16cm 2f f <<，得：8f cm >，16cm f <；综合以上条件得：8cm 15cm f ＜＜，故③正确； ④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误； 故选C ．点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．5．有一个点光源放在凸透镜的正前方．当点光源放在A 点时，成像在B 点，当点光源放在B 点时，成像在C 点，如图所示．则 （ ）A ．凸透镜应放在C 点右侧B ．凸透镜应放在B 、C 点之间C ．凸透镜应放在A 、B 点之间D ．凸透镜应放在A 点左侧【答案】D【解析】【分析】解答此题要明确以下知识点：凸透镜如果成像在同一侧的话应该是成虚像，并且像距大于物距。
中考物理凸透镜成像的规律附答案
C．倒立、缩小的像D．倒立、放大的像
【答案】D
【解析】
【分析】
【详解】
由题意可知，在光屏上得到了烛焰清晰的缩小的像，那么物距大于两倍焦距，像距小于两倍焦距大于一倍焦距；当保持凸透镜的位置不变，将光屏和蜡烛的位置互换，物距是小于两倍焦距大于一倍焦距，像距是大于两倍焦距，由于光的可逆性，根据凸透镜的成像规律可知，这时成倒立、放大的实像。
【答案】B
【解析】
【分析】
【详解】
A．由题可知，蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像，物距大于像距，光屏上成倒立缩小的实像，与照相机原理相同，故A不正确；
D.若将蜡烛稍稍靠近凸透镜，即减小物距，根据成实像时物距与像距的变化规律知，像距应增大，即应将光屏远离凸透镜才能得到清淅的像，故D正确；
故选D．
点睛：凸透镜成像规律是常考试的内容，要掌握成像时物距和像距变化的特点，当物距减小时，像距增大，像也会变大，这里的像变大，是与之前比变大，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大．
14．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。下列说法正确的是（）
A．此时的成像特点与投影仪相同
B．该透镜的焦距满Βιβλιοθήκη 8cm <f<15cm
C．将蜡烛和光屏互换后，光屏上不能承接到清晰的像
D．将蜡烛和光屏同时远离凸透镜，可再次承接到清晰的像
B.若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路可逆的特点，会在光屏上成一个清晰倒立、放大的实像，故B错误；
C.成缩小的实像时，像距位于一倍焦距到二倍焦距之间，即 ，由图知此时像距为15cm，可得： 所以若保持凸透镜位置不变，将蜡烛放到刻度线45cm处，此时物距小于焦距，不能成实像，在凸透镜同侧成虚像，所以移动光屏是找不到像的，故C错误；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B．蜡烛置于b点时，在光屏上能成一个倒立缩小的像
C．蜡烛从a点向b点移动，光屏上的像逐渐变大
D．蜡烛从b点向左移动，光屏上的像逐渐变大
6．小华在研究凸透镜成像规律时，将平行光正对凸透镜照射，另一侧的光屏移动到距凸透镜10厘米处时，得到一个最小最亮的光斑。接着把光源换成蜡烛，调整好相关器材的高度，将凸透镜固定在光具座中央50厘米刻度线处，移动蜡烛到光具座的左端并点燃，再移动光屏至如图所示位置时，在光屏中央得到一个清晰的像。保持凸透镜位置不变，通过移动蜡烛及光屏的位置，下列成像情况符合实际的是（ ）
（2）为了能使像始终成在光屏中心位置，要调整烛焰、凸图透镜和光屏的中心大致在_______________。如图乙所示的位置示意图，在光屏上得到了一个清晰的像，这个像是倒立、_______________（选填"放大"或"缩小"）的实像，应用此成像规律可制成_______________（选填"照相机"或"投影仪"）。
14．小明在探究"凸透镜成像的规律"实验时，实验操作规范。
（1）实验前，要调整烛焰、凸透镜、光屏的中心在_______________，实验一段时间后，他发现光屏上的像偏上，那么他应该把凸透镜向_______________（选填"上"或"下"）适当调节，才能使像最终成在光屏的中央。
（2）当他将蜡烛、凸透镜、光屏调节到图甲所示位置时，烛焰恰好在光屏上成清晰的像，此时成像原理与_______________（选填"放大镜"、"投影仪"或"照相机"）相同；若将蜡烛向右移动5cm，保持凸透镜的位置不动，则应将光屏向_______________（选填"左"或"右"）适当移动才能再次在光屏上成清晰的像，此时像的大小比原来的像要_______________（选填"大"或"小"）些。
（3）在实验中，小明更换了一个凸透镜，使三者还处于如图所示的位置，并使三者中心在同一高度，在透镜右侧无论怎样移动光屏都无法承接到烛焰的像（光具座足够长），出现这种现象的原因可能是_______________。（写出一种原因即可）
18．在探究凸透镜成像规律的实验中，小王同学所在的实验小组画出了如图甲所示的物距u和像距v对应关系图象。
16．某小组同学利用如图甲所示的装置，做"探究凸透镜成像规律"的实验。
（1）为使凸透镜所成的像位于光屏的中央，应调节烛焰、凸透镜、光屏三者的中心大致在_______________上；该实验在光线较_______________的环境中进行更便于观察。
（2）小王同学三次在光屏上看到烛焰的像如图乙所示，A'、B'、C′分别是烛焰A、B、C在光屏上所成的像。在此之前调节仪器时，曾在光屏上看到窗外景物所成的清晰的像，这个像与图乙中烛焰_______________（选填"A"、"B"或"C"）的成像原理相同。当把蜡烛移动到M点时，在光屏上找不到烛焰的像，因为此时烛焰_______________（选填"成实像"、"成虚像"或"不成像"）。
（3）小明近日发现自己看不清黑板，到医院检查，医生告诉他患上了近视，成像示意图为_______________（选填"乙"或"丙"）图，近视眼可以使用_______________（选填"凸透镜"或"凹透镜"）加以矫正。
15．在探究凸透镜成像规律的实验中：
（1）如图甲所示，一束平行主光轴的光线经凸透镜后，在光具座光屏上形成一个最小、最亮的光斑，说明凸透镜对光具有_______________作用。
17．小明同学在实验室利用光具座"探究凸透镜成像规律的实验中：
（1）元件摆放位置如图所示，在光屏中心呈现出清晰的烛焰的像，由此可知透镜焦距为_______________cm。
（2）保持透镜和光屏的位置不动，把蜡烛放在刻度尺的15cm处，可在蜡烛和凸透镜间合适位置添加一个焦距恰当的_______________透镜，仍能在光屏上承接到烛焰清晰的像；若不添加透镜，适当移动光屏可承接到一个倒立的、_______________的实像；
（3）如图乙所示，将蜡烛放在P点的位置，若切除凸透镜中间的阴影部分，再将剩余部分靠拢合在一起，蜡烛能成_______________个像
13．小明用光具座、F光源、凸透镜、光屏等器材，探究"凸透镜成像规律"。
（1）如图甲所示，将光源放在30cm刻度处时，移动光屏可得倒立、等大的清晰像，此时光屏在_______________cm刻度处，凸透镜的焦距是_______________cm；
（3）分析图乙中信息，凸透镜所成的实像都是_______________（选填"正"或"倒"）立的。蜡烛远离凸透镜时，烛焰所成的像_______________（选填"靠近"或"远离"）凸透镜。因此用相机拍照，拍完近景再拍远景时，应将相机的镜头向_______________（选填"靠近"或"远离"）景物的方向调一些，才能拍出清晰的照片。
B．烛焰位于c点时，屏上出现的实像最大
C．烛焰位于b点时，屏上出现的实像最大
D．烛焰位于d点时，成正立放大的虚像
二．实验探究题（共10小题）
11．在"探究凸透镜成像规律"的实验中
（1）实验用光具座的长度为1m，如果有焦距为10cm、25cm的两块凸透镜，应该选择焦距为_______________cm的凸透镜完成实验。
4．烛焰和光屏的中心在凸透镜主光轴上，它们的初位置如图所示，凸透镜的焦距为10cm。下列操作不可能使烛焰在光屏上成清晰像的是（）
A．仅将蜡烛移至刻度线M的左侧某处
B．仅将光屏移至刻度线P的右侧某处
C．仅将凸透镜向左移至刻度N处
D．将透镜右移3cm，且光屏移至刻度线Q的右侧某处
5．如图，小强在做凸透镜成像实验时，他得到以下结论，你认为正确的是（ ）
19．在《探究凸透镜成像规律》的实验中：
（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝_______________cm：实验前应调节烛焰、凸透镜、光屏三者的中心，使它们在_______________高度上。
（2）实验过程中，当蜡烛与凸透镜的距离如图乙所示时，在光屏上可得到一个清晰的倒立、_______________的实像，生活中利用这个规律制成的光学仪器是_______________。
20．为了研究眼的成像原理，小科自主研制了如图所示的实验装置。用水透镜模拟眼的晶状体，通过注水或抽水可改变水透镜凸度大小。光屏和水透镜固定在光具座如图所示的位置。点燃蜡烛后，调节水透镜凸度，直至光屏上成一个清晰倒立、_______________（填"放大"、"等大"或"缩小"）的实像。若将点燃的蜡烛向左移动一小段距离，要使光屏上重新得到清晰的像，应对水透镜_______________（填"注水"或"抽水"）。
在（3）的基础上，拿掉光屏，用肉眼在_______________（选填"A"、"B"或"C"）位置沿图示方向能看到这个实像。
（5）在（3）的基础上，当光屏略微向右移动时，光屏上的像将会模糊，如果蜡烛与凸透镜不动，那么，在凸透镜前放置_______________（选填"凸"或"凹"）透镜，才可能在光屏上得到清晰的像，这其实就是_______________（选填"近视眼"或"远视眼"）的矫正原理。
（1）小王实验小组所用凸透镜的焦距是_______________；
（2）他们认真总结了凸透镜成像的规律，发现在图乙中左边的蜡烛通过凸透镜不可能形成的像是_______________（选填"A、B、C、D"中的一个选项）
（3）小组中小李同学，把自己的近视眼镜放在了蜡烛和凸透镜之间，如图丙，发现光屏上的像变模糊了，小李将光屏远离凸透镜移动时，像又变清晰了。小组同学讨论，如果开始放上近视眼镜后，不移动光屏和凸透镜，只移动蜡烛，要想在光屏上成清晰的像，应将蜡烛_______________凸透镜（选填"远离"或"靠近"）。
（2）把光源向左移至20cm刻度处时，将光屏向_______________（左/右）调节，可得_______________（倒立/正立）_______________（缩小/放大）的清晰像；
（3）把光源放在45cm刻度处时，移去光屏，人眼通过透镜看到的像是图乙中的_______________。
C．透镜右移，眼睛在光屏和透镜间，通过透镜看到正立的像
D．若在透镜和蜡烛之间放远视镜片，应将光屏适当右移，可再次出现清晰的像
2．做凸透镜成像实验，当蜡烛距透镜15cm时，在光屏上成放大的像，则下列说法错误的是（）
A．蜡烛距透镜45 cm时，一定成缩小的实像
B．蜡烛距透镜20 cm时，一定成放大的实像
初中物理凸透镜成像规律典型专题（含答案）
学生姓名：年 级：老 师：
上课日期：时 间：课 次：
一．选择题
1．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时在光屏上呈现一个清晰的烛焰的像。下列说法正确的是（）
A．透镜不动，蜡烛和光屏都向右移动，可以看到像变大
B．此时成正立、放大的实像，与投影仪原理相同
12．在探究"凸透镜成像规律"的实验中
