仪表接地规范
仪表接地设计规范
本规范规定了仪表接地分类、接地方法、接地系统、接地连接方法、接地系统接线、接地电阻等内容。
本规范规定的仪表及控制系统接地种类有：保护接地、工作接地、本质安全系统接地(以下简称：本安系统接地)、防静电接地和防雷接地。
本规范合用于企业新建及扩建项目的仪表及自动控制系统工程的仪表、分散型控制系统(DCS)、可编程序控制系统(PLC)、工业控制计算机系统(IPC)、安全仪表系统(SIS)、火灾及可燃气体和有毒气体检测系统(FGS)、过程控制计算机系统(PCCS)等的接地系统设计。
改造设计可参照执行。
2.1.1 保护接地(也称为安全接地)是为人身安全和电气设备安全而设置的接地。
仪表及控制系统的外露导电部份，正常时不带电，在故障、损坏或者非正常情况时可能带危（wei）险电压，对这样的设备，均应实施保护接地。
2.1.2 低于 36V 供电的现场仪表，可不做保护接地，但有可能与高于 36V 电压设备接触的除外。
2.1.3 当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。
2.2.1 仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。
本规定中的工作接地，均指仪表及控制系统工作接地。
2.2.2 隔离信号可以不接地。
这里的“隔离”是指每一输入信号(或者输出信号)的电路与其它输入信号(或者输出信号)的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。
2.2.3 非隔离信号通常以直流电源负极其参考点，并接地。
信号分配均以此为参考点。
2.2.4 仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条路线上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。
2.3.1 采用隔离式安全栅的本质安全系统，不需要专门接地。
2.3.2 采用齐纳式安全栅的本质安全系统则应设置接地连接系统。
2.3.3 齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。
仪表接地规范
1. 0. 1本规范适用于石油化工企业自动控制工程的仪表、PLC DCS计算机系统等的接地设计，装置的改造可参照执行。
本规范不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。
1 . 0.2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。
1. 0. 3 执行本规范时，尚应符合现行有关标准规范的要求。
2 保护接地2. 0. 1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。
它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。
2. 0. 2 24V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。
2．0．3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。
3 工作接地3. 0. 1仪表、PLC DCS计算机系统等，应作工作接地。
工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。
3. 0. 2当仪表、PLC DCS计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。
3. 0. 3当PLC DCS计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。
3. 0. 4 仪表系统中用以降低电磁干扰的部件（如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等），应作屏蔽接地。
除信号源本身接地者外，屏蔽接地应在控制室侧实施。
3. 0. 5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。
3. 0. 6 本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一4 仪表系统防雷接地4. 0. 1位于多雷击区或强雷击区内的石油化工装置，当控制室内PLC DCS计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。
仪表接地规范标准[详]
![仪表接地规范标准[详]](https://img.taocdn.com/s3/m/ed019e8e5727a5e9856a61fa.png)
1 总则1．0．1 本规适用于石油化工企业自动控制工程的仪表、PLC、DCS、计算机系统等的接地设计，装置的改造可参照执行。
本规不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。
1．0．2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。
1．0．3 执行本规时，尚应符合现行有关标准规的要求。
2 保护接地2．0．1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。
它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。
2．0．2 24V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。
2．0．3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。
3 工作接地3．0．1 仪表、PLC、DCS、计算机系统等，应作工作接地。
工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。
3．0．2 当仪表、PLC、DCS、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。
3．0．3 当PLC、DCS、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。
3．0．4 仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。
除信号源本身接地者外，屏蔽接地应在控制室侧实施。
3．0．5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。
3．0．6 本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起。
4 仪表系统防雷接地4．0．1 位于多雷击区或强雷击区的石油化工装置，当控制室PLC、DCS、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。
仪表接地系统设计规范

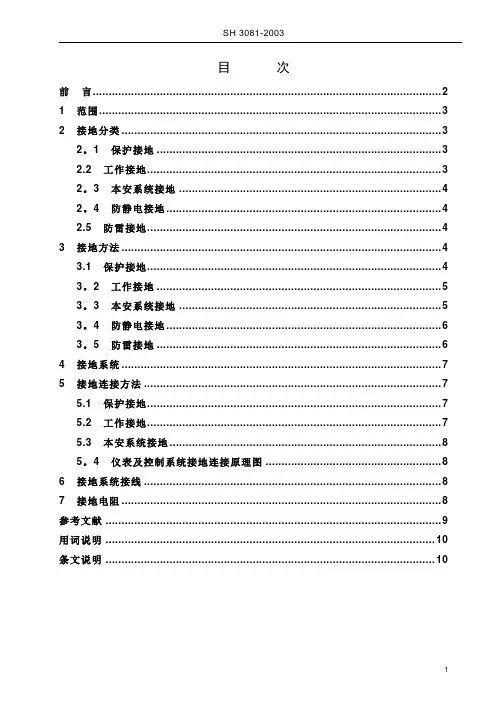

目次前言 (2)1 范围 (3)2 接地分类 (3)2。
1 保护接地 (3)2.2 工作接地 (3)2。
3 本安系统接地 (4)2。
4 防静电接地 (4)2.5 防雷接地 (4)3 接地方法 (4)3.1 保护接地 (4)3。
2 工作接地 (5)3。
3 本安系统接地 (5)3。
4 防静电接地 (6)3。
5 防雷接地 (6)4 接地系统 (7)5 接地连接方法 (7)5.1 保护接地 (7)5.2 工作接地 (7)5.3 本安系统接地 (8)5。
4 仪表及控制系统接地连接原理图 (8)6 接地系统接线 (8)7 接地电阻 (8)参考文献 (9)用词说明 (10)条文说明 (10)前言本规范是根据中国石化[2003]建标字94号文的通知，由中国石化工程建设公司(中国石化集团北京设计院）对原《石油化工仪表接地设计规范》SH 3081—1997进行修改而成.本规范共分七章。
本规范与《石油化工仪表接地设计规范》SH 3081-1997（上一版本)相比，本次修改对原规范进行了较大的调整和补充，参考了国际相关标准和国内有关标准和规范，增加了相应的内容。
在修改过程中，进行了广泛的调查研究，吸收了国内外有关标准和规范的技术成果，对几个重要问题进行了多次讨论,并组织了行业、专业内外的专家交流,最后经审查定稿.本规范在实施过程中，如发现需修改或补充之处，请将意见和有关资料提供给主编单位（地址:北京西城区安德路甲67号，邮政编码：100011），以便今后修订时参考.本规范由主编单位负责解释。
本规范的主编单位:中国石化工程建设公司主要起草人：叶向东恽春1 范围本规范规定了仪表接地分类、接地方法、接地系统、接地连接方法、接地系统接线、接地电阻等内容。
本规范规定的仪表及控制系统接地种类有：保护接地、工作接地、本质安全系统接地（以下称：本安系统接地）、防静电接地和防雷接地.本规范适用于石油化工企业新建及扩建项目的仪表及自动控制系统工程的仪表、分散型控制系统(DCS）、可编程序控制系统（PLC)、工业控制计算机系统（IPC）、安全仪表系统（SIS）、火灾及可燃气体和有毒气体检测系统（FGS）、过程控制计算机系统（PCCS）等的接地系统设计。
仪表接地规范
1 总则1．0．1 本规范适用于石油化工企业自动控制工程的仪表、PLC、DCS、计算机系统等的接地设计，装置的改造可参照执行。
本规范不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。
1．0．2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。
1．0．3 执行本规范时，尚应符合现行有关标准规范的要求。
2 保护接地2．0．1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。
它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。
2．0．2 24V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。
2．0．3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。
3 工作接地3．0．1 仪表、PLC、DCS、计算机系统等，应作工作接地。
工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。
3．0．2 当仪表、PLC、DCS、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。
3．0．3 当PLC、DCS、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。
3．0．4 仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。
除信号源本身接地者外，屏蔽接地应在控制室侧实施。
3．0．5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。
3．0．6 本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起。
4 仪表系统防雷接地4．0．1 位于多雷击区或强雷击区内的石油化工装置，当控制室内PLC、DCS、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。
仪表接地国家规范
竭诚为您提供优质文档/双击可除仪表接地国家规范篇一：仪表接地规范1总则1．0．1本规范适用于石油化工企业自动控制工程的仪表、plc、dcs、计算机系统等的接地设计，装置的改造可参照执行。
本规范不适用于操作控制室、dcs机房、计算机机房等的防静电接地设计。
1．0．2接地系统按功能可分为保护接地、工作接地与仪表系(仪表接地国家规范)统防雷接地。
1．0．3执行本规范时，尚应符合现行有关标准规范的要求。
2保护接地2．0．1用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。
它们包括：仪表盘、仪表柜、仪表箱、plc及dcs机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。
2．0．224V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。
2．0．3安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。
3工作接地3．0．1仪表、plc、dcs、计算机系统等，应作工作接地。
工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。
3．0．2当仪表、plc、dcs、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。
3．0．3当plc、dcs、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。
3．0．4仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。
除信号源本身接地者外，屏蔽接地应在控制室侧实施。
3．0．5本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。
3．0．6本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起。
4仪表系统防雷接地4．0．1位于多雷击区或强雷击区内的石油化工装置，当控制室内plc、dcs、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。
SH T3081-2003石油化工仪表接地设计规范
三、接地方法
➢ 3.5.4 仪表电缆保护管、仪表电缆铠装金属层应在需要进行防雷接地处, 与电气专业的防雷电感应的接地排相连。 ➢ 3.5.5 现场仪表的雷电浪涌保护器应与电气专业的现场防雷电感应的接 地排相连。 ➢ 3.5.6 在雷击区室外架空敷设的不带屏蔽层的多芯电缆，备用芯应接入 屏蔽接地;对屏蔽层已接地的屏蔽电缆或穿钢管敷设或在金属电缆槽中敷设 的电缆，备用芯可不接地。
一、范 围
➢ 本规范适用于石油化工企业新建及扩建项目的仪表及自动控 制系统工程的仪表、分散型控制系统(DCS)、可编程序控制系统 (PLC)、工业控制计算机系统(IPC )、安全仪表系统(SIS)、火灾及 可燃气体和有毒气体检测系统(FGS)、过程控制计算机系统 (PCCS)等的接地系统设计。改造设计可参照执行。 ➢ 执行本规范时,尚应符合国家现行有关强制性标准规范的要 求。
➢ 虽然工作接地和保护接地最终是连接到一起的，但这两类接地应分别连接汇总 不应混接。
三、接地方法
➢ 3.2.4 信号屏蔽电缆的屏蔽层接地应为单点接地，应根据信号源和接收 仪表的不同情况采用不同接法。当信号源接地时，信号屏蔽电缆的屏蔽层 应在信号源端接地，否则，信号屏蔽电缆的屏蔽层应在信号接收仪表一侧 接地。
三、接地方法
三、接地方法
➢ 3.4 防静电接地
➢ 3.4.1 控制系统防静电接地应与保护接地共用接地系统。
➢ 静电放电的特点是高电压、小电流、时间短。抑制或消除静电放电应采取多种 措施，除尽量避免产生静电外，及时泄放静电是有效手段之一。仪表及控制系统的 防静电接地比较简单，静电导体对地的泄放电阻通常是10000欧姆 -1000000欧 姆数量级的，所以，很多相应的规范、资料规定用于防静电接地的电阻为100欧。 并且，防静电接地应与其它接地系统共用接地装置。
仪表接地规范知识修订稿
仪表接地规范知识 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-接地的自控设备如：仪表盘、仪表柜、仪表箱、DCS/PLC/EDS的机柜和操作站、仪表供电设备、电缆桥架、穿线管、接线盒及铠装电缆的铠装层，以及控制室内的防静电地板。
一般来讲，使用DC24V为电源的现场仪表、变送器等无特殊要求的可不作保护接地。
保护接地的方法现场仪表桥架、穿线管应每隔30m用接地线与已接地的金属构件相连。
特别要指出的是，现场接地绝不能利用储存、输送可燃性介质的金属设备、管道以及与之相连的金属构件进行接地。
控制室的仪表自控设备、机柜、仪表盘等应单独设置保护接地汇流排。
其接地体可与电力系统的接地体共用。
仪表保护接地连接线标识颜色为绿色。
二、工作接地工作接地包括信号回路接地、屏蔽接地、本质安全接地。
1、信号回路接地在非隔离的信号系统中，应建立一个统一的信号参考点。
即进行信号回路接地。
通常为直流电源的负极接地。
使用非隔离的信号系统这是我在设计中一般的首选方法。
在运行时，系统受到干扰的情况极其少见。
在隔离的信号系统中，隔离信号可不接地。
这里指的隔离是每一个输入/输出信号与其他输入输出信号的电路是绝缘的。
做到电源独立、相互隔离、参考点浮空。
我认为在回路较多的系统，不要轻易使用这种方法。
在控制内应设置信号及屏蔽接地汇流排。
接地线颜色标识为黄/绿线。
2、屏蔽接地电缆的屏蔽层、排扰线应作屏蔽接地。
在强雷击区，室外架空不带屏蔽的普通多芯电缆，备用芯应屏蔽接地。
主要是为了避免雷电在信号线路感应出高电压。
现场接线箱内，端子两侧的电缆屏蔽线应在箱内进行跨接。
同一信号回路，同一屏蔽层应该单点接地。
一般屏蔽接地应在控制室一侧接地。
在控制内应设置信号及屏蔽接地汇流排。
接地线颜色标识为黄/绿线。
3、本质安全接地齐纳安全栅的汇流排必须与直流电源公共端相连（主要是保证当电源故障时能够对危险场所进行保护）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1总则1.0. 1本规范适用于石油化工企业自动控制工程的仪表、PLG DCS计算机系统等的接地设计，装置的改造可参照执行。
本规范不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。
1. 0. 2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。
1.0. 3 执行本规范时，尚应符合现行有关标准规范的要求。
2保护接地2.0. 1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。
它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。
2.0.2 24V或低于24V供电的现场仪表、变送器、就地幵关等，若无特殊要求时，可不作保护接地。
2.0. 3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。
3工作接地3.0. 1仪表、PLC DCS计算机系统等，应作工作接地。
工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。
3.0. 2当仪表、PLC DCS计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。
3. 0. 3当PLG DCS计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点3．0．4 仪表系统中用以降低电磁干扰的部件（如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等），应作屏蔽接地。
除信号源本身接地者外，屏蔽接地应在控制室侧实施。
3．0．5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。
3．0．6 本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起。
4仪表系统防雷接地4.0. 1位于多雷击区或强雷击区内的石油化工装置，当控制室内PLG DCS计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。
4.0. 2 在强雷击区室外架空敷设且不在金属电缆槽内或穿管的多芯电缆，其备用芯宜作防雷接地。
5接地连接方式和接地电阻要求5.0。
1仪表、PLC DCS计算机系统等电子设备的保护接地，应接至厂区电气系统接地网，接地电阻小于4Q。
5.0. 2仪表、PLC DCS计算机系统等电子设备的工作接地（信号回路接地、屏蔽接地），可按以下两种方式进行：5.0. 2. 1当厂区电气系统接地网接地电阻值小于4Q,且能满足仪表系统的要求而仪表制造厂又无特殊要求时，可直接接至厂区电气系统接地网；5. 0. 2. 2 当厂区电气系统接地网接地电阻值较大或仪表制造厂有特殊要求时，应独立设置仪表接地系统，接地电阻应小于4Q （或按仪表制造厂要求确定） 5．0．3 一般情况下，仪表回路和系统，应只有一个信号回路接地点。
当使用变压器耦合型隔离器或光电耦合型隔离器时，在隔离器两侧也可分别设置信号回路接地点。
5．0．4 传送信号用导线的屏蔽层，应在仪表盘（柜）的接地端子或接地汇流排处接地，不应浮空或重复接地。
5．0．5 本质安全仪表系统的齐纳型安全栅接地系统，宜独立设置，接地电阻应小于1 Q。
本质安全仪表系统的接地极宜保持独立，且与厂区电气系统接地网或其他仪表系统接地网之间的距离，不宜小于5．0m。
5．0．6 控制室侧的仪表系统防雷（电涌保护器）接地，如现有仪表系统的接地电阻值不大于1Q时，可与仪表的保护接地、工作接地共用接地极；否则应独立设置接地系统，使仪表系统防雷（电涌保护器）接地的接地电阻值不大于1Q。
5．0．7 现场变送器的防雷（电涌保护器）接地，可采用将仪表本体连接到已接地的金属电缆穿线管等方法实现。
6接地体的设置6．0．1 当电气系统接地网符合本规范的要求时，仪表系统不应单独设置接地体。
6．0．2 下列情况，应单独设置仪表系统接地体：6．0．2．1 需要单独设置的本质安全仪表系统；6.0. 2. 2需要单独设置的DCS或计算机系统；6．0．2．3 电气系统接地网接地电阻不能满足仪表系统接地要求时；6.0. 2. 4 仪表系统对噪声敏感，抗干扰要求高时；6.0. 2. 5 单独设置接地体较为经济、合理时。
7接地连线及连接要求7．0．1 仪表系统的接地连线，应采用多股铜芯绝缘电线或电缆。
7．0．2 仪表系统的接地连接，应根据不同要求分别接至下列设施：7．0．2．1 单独设置的仪表系统接地体；7．0．2．2 厂区电气系统接地网；7．0．2．3 电气系统在不同装置或不同界区分设的接地分配器。
7．0．3 个别现场仪表、电缆接线盒等的保护接地连接，可就近接至已接地的金属构件或金属管道，但不得接至输送可燃性物质的金属管道。
利用以上设施作接地连接时，应保证其接地的连续性可靠性，且应满足仪表系统接地电阻的要求。
7．0．4 接地连线的截面，可根据接地电阻值的要求及连接仪表的数量和接地连线的长度按表7．0．4 选用。
7．0．5 仪表盘、仪表柜、控制柜上需要接地的仪表，应连接到接地端子或接地汇流排。
接地汇流排可采用25mnX 6mm铜条制作，应设置绝缘支架支撑。
7．0．6 仪表盘、仪表柜、控制柜内的接地端子或接地汇流排，经各自的接地分干线连接至接地连接板，再由接地总干线与接地体连接。
各汇流排、分干线应彼此绝缘。
7．0．7 接地连接板应采用铜板制作，且应采用绝缘支架固定。
7．0．8 接地支线的连接、接地分干线的连接、接地总干线与接地连接板之间的连接，应设置铜制接线片，并采用铜制紧固件固定。
7．0．9 各类接地连线中，严禁接入开关或熔断器。
7．0．10 仪表系统接地点的位置，应有明显的标志，接地连线应为绿色。
附录A 用词说明本规范条文中要求严格程度的用词，在执行时按下述说明区别对待：A，0．1 表示很严格，非这样做不可的用词：正面词采用“必须”反面词采用“严禁” 。
A．0．2 表示严格，在正常情况下应这样做的用词：正面词采用“应” ；反面词采用“不应”或“不得” 。
A．0．3 表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”或“可”反面词采用“不宜”附加说明本规范主编单位、参编单位和主要起草人名单主编单位：上海金山石油化工设计院参编单位：上海高桥石油化工设计院主要起草人：沈加明条文说明1 总则1.0.1防静电接地设计是大型操作控制室、DCS机房、计算机机房设计中的一个必要内容。
自控专业应根据控制室、机房的建筑设计以及控制室、机房中自控设备的要求，考虑防静电接地的必要性，然后向电气专业提出相应的条件。
2保护接地2. 0. 2对于安全电压值的规定，各国并不完全相同。
我国习惯采用36V和12V, 国外有的规定为50V和25V,日本有的公司规定60V以下的用电仪表可以不作保护接地。
本规范中规定24V或低于24V供电的现场仪表、变送器、就地幵关等，若无特殊要求时可不作保护接地。
3工作接地3．0．4 在仪表系统中，传输各类信号时，为了减少噪声的干扰，大量使用屏蔽电缆。
当信号源没有接地时，屏蔽电缆应在控制室侧接地；当信号源本身接地时，如接地热电偶、氧化还原电极、PH值电极等，屏蔽电缆应在现场信号源侧接地。
3．0．5 在本质安全仪表系统中需要本安接地的是本安关联设备，如分流二级管的负极、安全保护器的接地端子等，如需要独立设置本安仪表接地体时，其接地电阻值应符合仪表制造厂的要求。
4仪表系统防雷接地4.0. 1为了增强仪表控制系统的防雷效果，保护现场仪表、DCS及PLC的I /O卡件在遭受雷击时免遭损坏，可在现场变送器上和控制室现场电缆引入处加装浪涌保护器。
浪涌保护器能将雷击时几十微秒内产生的感应电流、感应电压引入大地，以免损坏敏感的电子部件。
5接地连接方式和接地电阻要求5.0. 2 PLC、DCS的良好接地是保证它们能正常工作的必要条件之一。
PLC主要用于开关量的检测控制，它的输入、输出模块大多具有光电隔离功能，因而接地要求相对比较低，用于模拟量检测控制的DCS系统，它的接地要求相对比较高。
但各家DCS系统制造厂的具体要求也不一样，现根据收集到的资料，把几种主要的DCS系统的接地要求用表5表示。
5. 0. 3 当信号回路多点接地时，由于地电位的不同，会在信号传输中引起误差但也有一些信号回路不接地的“浮动工作地”系统5．0．4 本质安全仪表系统的接地有的制造厂要求保持独立，以防止其它系统偶然发生的过高接地电压影响本安系统的地电位。
6接地体的设置6．0．2 当仪表系统单独设置接地体时，可以参照图6—1 来实施；也可如图6—2 用接地网干线把多个接地体连接成网，以降低接地电阻值。
7接地连线及连接要求7．0．1 本条根据近年来的实践经验，规定仪表系统的接地连线应使用多股铜芯绝缘电线或电缆，不允许再使用裸导体或钢材，这对保证接地系统的质量，提高接地连接的连续性和可靠性有较大的好处。
7．0．2 本条中仪表系统的接地连线，除可引向单独设置的仪表系统接地体、厂区电气系统接地网以外，还可根据近期引进装置的经验，引向电气系统在不同装置或不同界区分设的接地分配器。
这需要在设计过程中向电气专业提出条件，由电气专业负责进行全面规划和设计。
设置接地分配器后，施工方便，并能提高接地系统的可靠性。
7．0．4 仪表系统的接地电流通常较小，因此接地连线不需要进行载流量的计算，仅需考虑机械强度和电阻值。
在本条中对接地支线、接地分干线、接地总干线的截面，根据国内外有关资料，给出了一定的选用范围。
