（2）无杆腔进油
3.14 0.12 3.14 0.052 3.14 0.12 6 F2 ( ) p1 p2 ( ) 2 10 0.5 106 7850 (N ) 4 4 4 4 4 4 4q 4 10103 v2 0.028(m / s) ( D 2 d 2 ) 3.14 (0.12 0.052 ) 60
P39 2.5 解：在管道出口1-1面和距管道出口h位置2-2面，建立伯努利方程，如不 计损失，有 2 p1 1v12 p2 2 v2 z1 z2 g 2 g g 2 g
1 2 1
p1 p2 pa
z1 z 2 h
v1 0
v12 v 2 2 g (h ) 2 9.81 2 1.8 2 6.518 m / s 2g
驱动该泵的电机所需功率
Pi Pp /
45.92 51.02(kW ) 0.9
3.8 已知某液压泵的转速为950r/min，排量为VP=168mL/r，在额定压力29.5MPa和同样转速下，
测得的实际流量为150L/min，额定工况下的总效率为0.87，求：（1）液压泵的理论流量；（2） 液压泵的容积效率；（3）液压泵的机械效率；（4）在额定工况下，驱动液压泵的电动机功率 P；（5）驱动泵的转矩T。
对于测压管下方，有
p2 g ( H h)
所以
H F mg 520 50 9.8 h 0.5 12.5m A g 2 0.1 1000 9.8 4
2.4 如图2-26所示，由上下两个半球合成的圆球，直径d=2m，球中充满水。当测压管读数H=3m 时，不计球的自重，求下列两种情况下螺栓群A-A所受的拉力。（1）上半球固定在支座上；
液压传动系统工作原理
液压传动系统工作原理
液压传动系统是一种利用液体（通常是油）来传递力量和控制运动的机械系统。
它的工作原理基于压力传递和流体的不可压缩性。
液压传动系统主要由以下几个组成部分组成：液压泵、液压缸、液压马达、液压阀以及油箱。
当液压泵启动时，它会将油液从油箱中吸入，并施加压力，使其被输送到需要进行工作的部位。
液压泵产生的压力使得油液推动液压缸或液压马达的活塞运动。
液压泵产生的能量通过液体的不可压缩性传递到液压缸或液压马达，从而产生力量和运动。
液压泵通过液压阀调节液压系统中的流量和压力。
液压阀可以打开或关闭流体通路，控制液体的流动方向和流量大小。
通过对液压阀的控制，可以实现对液压传动系统的精确控制和调节。
液压传动系统在各种机械设备中广泛应用，因为它具有很多优点。
首先，液压传动系统可以传递大量的力量，适用于重型工作。
其次，液压传动系统在传递力量和控制运动的过程中减少了摩擦，提高了效率。
此外，液压传动系统具有灵活性和可靠性，可以在不同工况下实现多种功能。
总体而言，液压传动系统的工作原理是利用液体传递力量和控制运动，通过压力和流体的不可压缩性来实现。
它是一种高效、灵活和可靠的机械传动方式，被广泛应用于各类机械设备中。
液压传动的概述
液压传动的概述一、什么是液压传动液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。
液压系统利用液压泵将原动机的机械能转换为液体的压力能，通过液体压力能的变化来传递能量，经过各种控制阀和管路的传递，借助于液压执行元件(液压油缸或马达)把液体压力能转换为机械能，从而驱动工作机构，实现直线往复运动和回转运动。
二、液压传动的应用及发展液压传动开始于二十世纪初，德国研制出第一台液压传动装置。
1906年美国首先在军舰炮塔的仰附装置上应用液压传动装置，其后不断推广应用在舰船的操舵、卷扬、提升等部位及港口设备上。
到二十世纪三十年代，一些工业发达的国家开始用于机床上，并组织液压件的生产，液压传动被广泛应用。
二次世界大战期间，由于战争迫切需要一些反应迅速、准确、输出功率大的设备，因此液压传动应用于飞机、坦克、火炮等军事武备上，促进了液压技术的研究和发展。
战后五十年代，液压技术很快转入民用工业，在机床、工程机械、农用机械、汽车、船舶等行业都有很大发展。
随着电子技术、伺服技术、空间技术及原子技术的发展，液压技术被推向更高的水平，应用更广泛的领域，尤其近二十年中，深入到各行各业中，在工程机械中，如挖掘机、起重机、推土机、压路机、路面铺筑机械、石油采钻机械等均已采用液压技术并形成系列化产品，同样在其他各行各业中，液压传动技术也得到广泛应用。
三、液压传动的原理液压传动是利用密封工作容积内液体压力势能的变化来传递能量，进行控制。
1、液压传动与液力传动的区别：二者均属于液体传动，工作介质为液体，靠液体来传递能量和进行控制，区别如下：（1）液压传动是利用密封工作容积内液体压力能（既势能）的变化来传递能量，如：千斤顶。
（2）液力传动则是利用液体动能的变化来传递能量，如：偶合器、变矩器。
2、静压力：液压传动中所说的压力，都是指静压力。
静压力指由于外力作用的结果，在液体内部产生的压力。
它包括两个方面：(1)是液体本身的自重产生的压力γh（其中γ为液体比重，h为液体某点至液面的高度）；(2)液体表面所承受的外力作用P O。
液压基础液压传动系统的工作原理 (2)
液压传动的优缺点
输出力矩大
液压传动能够传递较大的力矩， 适用于需要大功率驱动的机械设 备。
传动效率高
液压传动系统的传动效率较高， 能量损失小。
液压传动的优缺点
布局灵活
液压传动的布局相对灵活，可以根据 需要进行多种形式的布置。
响应速度快
液压传动系统的响应速度较快，能够 实现快速的动作控制。
液压传动的优缺点
液压缸的设计应考虑工作压力、工作流量、负载特性和 安装环境等因素，以确保其正常工作和寿命。
液压缸的主要类型有单杆活塞缸、双杆活塞缸、柱塞缸 和伸缩缸等，它们的应用范围和特点各有不同。
液压缸在使用过程中应定期检查和维护，及时发现和解 决潜在的问题，以保持其良好的工作状态。
液压控制阀
液压控制阀是液压传动系统中 的控制元件，它能够控制液体 的流动方向、压力和流量，实
液压油还具有较好的热传导性和化学稳定性，能够将吸收的热量传递出去，并保持 稳定的化学性质。
液压泵的工作原理
液压泵是液压传动系统中的动力元件，它将原动 机的机械能转换为液体的压力能。
通过密封容腔的容积变化来实现液体的吸入和排 出，从而将机械能转换为液体的压力能。
根据密封容腔的容积变化方式的不同，液压泵可 分为齿轮泵、叶片泵、柱塞泵等类型。
方向、压力和流量。
控制阀通过改变阀口的开度和方 向，调节液体的流动阻力，从而
实现各种动作的控制和调节。
根据用途和工作原理的不同，液 压控制阀可分为方向控制阀、压 力控制阀和流量控制阀等类型。
03பைடு நூலகம்
液压元件
液压泵
液压泵是液压传动系统中的核心元件， 它能够将原动机的机械能转换为液体 的压力能，为整个系统提供动力。
液压传动

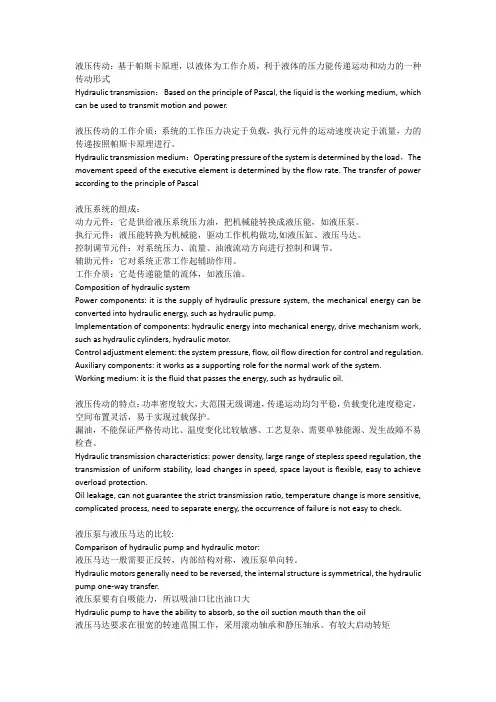

液压传动：基于帕斯卡原理，以液体为工作介质，利于液体的压力能传递运动和动力的一种传动形式Hydraulic transmission：Based on the principle of Pascal, the liquid is the working medium, which can be used to transmit motion and power.液压传动的工作介质：系统的工作压力决定于负载，执行元件的运动速度决定于流量，力的传递按照帕斯卡原理进行。
Hydraulic transmission medium：Operating pressure of the system is determined by the load，The movement speed of the executive element is determined by the flow rate. The transfer of power according to the principle of Pascal液压系统的组成：动力元件：它是供给液压系统压力油，把机械能转换成液压能，如液压泵。
执行元件：液压能转换为机械能，驱动工作机构做功,如液压缸、液压马达。
控制调节元件：对系统压力、流量、油液流动方向进行控制和调节。
辅助元件：它对系统正常工作起辅助作用。
工作介质：它是传递能量的流体，如液压油。
Composition of hydraulic systemPower components: it is the supply of hydraulic pressure system, the mechanical energy can be converted into hydraulic energy, such as hydraulic pump.Implementation of components: hydraulic energy into mechanical energy, drive mechanism work, such as hydraulic cylinders, hydraulic motor.Control adjustment element: the system pressure, flow, oil flow direction for control and regulation.Auxiliary components: it works as a supporting role for the normal work of the system.Working medium: it is the fluid that passes the energy, such as hydraulic oil.液压传动的特点：功率密度较大，大范围无级调速，传递运动均匀平稳，负载变化速度稳定，空间布置灵活，易于实现过载保护。
液压传动——百度百科
液压传动液压传动有许多突出的优点，因此它的应用非常广泛，如一般工业用的塑料加工机械、压力机械、机床等；行走机械中的工程机械、建筑机械、农业机械、汽车等；钢铁工业用的冶金机械、提升装置、轧辊调整液压传动装置等；土木水利工程用的防洪闸门及堤坝装置、河床升降装置、桥梁操纵机构等；发电厂涡轮机调速装置、核发电厂等等；船舶用的甲板起重机械（绞车）、船头门、舱壁阀、船尾推进器等；特殊技术用的巨型天线控制装置、测量浮标、升降旋转舞台等；军事工业用的火炮操纵装置、船舶减摇装置、飞行器仿真、飞机起落架的收放装置和方向舵控制装置等。
液压传动的基本原理：液压系统利用液压泵将原动机的机械能转换为液体的压力能，通过液体压力能的变化来传递能量，经过各种控制阀和管路的传递，借助于液压执行元件(液压缸或马达)把液体压力能转换为机械能，从而驱动工作机构，实现直线往复运动和回转运动。
其中的液体称为工作介质，一般为矿物油，它的作用和机械传动中的皮带、链条和齿轮等传动元件相类似。
在液压传动中，液压油缸就是一个最简单而又比较完整的液压传动系统，分析它的工作过程，可以清楚的了解液压传动的基本原理。
一、系统的组成液压系统主要由：动力元件（油泵）、执行元件（油缸或液压马达）、控制元件（各种阀）、辅助元件和工作介质等五部分组成。
1.动力元件（油泵）它的作用是利用液体把原动机的机械能转换成液压力能；是液压传动中的动力部分。
2.执行元件（油缸、液压马达）它是将液体的液压能转换成机械能。
其中，油缸做直线运动，马达做旋转运动。
3.控制元件包括压力阀、流量阀和方向阀等。
它们的作用是根据需要无级调节液动机的速度，并对液压系统中工作液体的压力、流量和流向进行调节控制。
4.辅助元件除上述三部分以外的其它元件，包括压力表、滤油器、蓄能装置、冷却器、管件各种管接头(扩口式、焊接式、卡套式）、高压球阀、快换接头、软管总成、测压接头、管夹等及油箱等，它们同样十分重要。
液压传动的原理
液压传动的原理
液压传动是利用液体在管道中传递力量和能量的一种传动方式。
它是利用液体在密闭管道中传递的压力，通过液压元件将压力转化为机械能，从而实现机械装置的运动和操作。
液压传动的原理可以分为两个方面，即流体力学原理和力学原理。
流体力学原理是指流体在管道中的运动和流动规律，而力学原理则是指液体的压力和流量，以及液压元件的运动和力的平衡。
液压传动的主要元件包括油缸、油泵、阀门、管道等，其中油泵是将液体从低压区域吸入，压力升高后输送到高压区域的主要元件，油缸则是将液体的压力转化为机械能的元件，阀门则是控制液流方向和压力的元件。
液压传动具有传动力矩大、动力稳定、可靠性高、运动平稳、精度高等优点，因此被广泛应用于各种机械装置和工业设备中。
例如，液压传动在机床上用于控制切削加工过程中的进给和切削速度，提高了加工精度和效率；在工程机械中用于控制挖掘、翻转等动作，提高了工作效率和安全性。
1.1液压传动概述
）
2
实质上就是说排出液压缸2的流量等于流入液压缸4的流量。 由上式可得负载的运动速 Q 度 。 v2 = A2 则活塞5的运动速度只取 决于液压缸4的流量。即： 在液压系统中执行机构的 速度只取决于流量。 速度只取决于流量 v2
A1 A2 h1 2 h2 4 3 缸
1.1.1 液压传动的定义 1 A1 A2 h1 2 h2 4 3 缸 v2
1.1.1 液压传动的定义
这个系统传递力：
如果活塞5上有重物W,则当活塞1上施加的F力 达到一定大小时，就能阻止重物W下降，这就是 说可以利用密封容积中的液体传递力。
泵 缸２
活塞１
活塞５
缸４
1.1.1 液压传动的定义
这个系统传递运动：
由于作用在密封容器内平衡液体表面上的压强 （液压力）将均匀地传递到液体中所有各点上， 且不改变大小（帕斯卡定律），这样：当活塞1 在力F力作用下向下运动时，重物将随之上升， 这说明密封容积中的液体不仅可以传递力，还可 以传递运动。
1.1.1 液压传动的定义
如图所示的系统中，有两个不同直径的液压缸2 和4，且缸内各有一个与内壁紧密配合的活塞1和 5。假设活塞在缸内自由滑动（无摩擦力），且 液体不会通过配合面产生泄漏。缸2、4下腔用一 管道3连通，其中充满液体。这些液体是密封在 缸内壁、活塞和管道组成的封闭容积中的。
泵 管道 缸2 缸4
运动速度取决于流量
A1h1 A2 h2 = ∆t ∆t
1 A1 A2 h1 2 h2 4 3 Q
v2
缸
1.1.1 液压传动的定义 下面介绍一个概念：流量Q(Flow)。 单位时间内从液压缸2中排出的液体体积或挤入液压缸4
A 1h 的体积称为流量Q(Flow)。那么，上式（ ∆ t
