柴油机组操作与日常维护柴油机组是一种常用的发电机组，可以提供可靠的电力供应。
为了保证其正常运行，我们需要了解柴油机组的操作和日常维护。
一、柴油机组的操作：1.启动柴油机组：在启动柴油机组之前，需要检查柴油机组的机械系统和电气系统是否正常。
首先，检查冷却水的水位是否正常，机油和燃油是否足够。
然后，打开燃油开关，打开电气控制开关，按下启动按钮启动柴油机。
启动后，观察柴油机的转速和工作温度，确保其处于正常范围内。
2.运行柴油机组：在柴油机组正常运行之后，需要监控柴油机组的运行状态，包括转速、机油压力、冷却水温度等。
如果发现任何异常情况，应及时采取措施进行修理。
3.停止柴油机组：当不再需要柴油机组的时候，应该先将负载从柴油机组上解除，然后将柴油机组的负载降为零。
最后，关闭燃油开关，关闭电气控制开关，柴油机组就会停止运行。
二、柴油机组的日常维护：1.清洁柴油机组：定期清洁柴油机组的机身和附件。
特别要注意柴油机组的散热器，确保其表面清洁，不受灰尘和杂物的影响。
清洁时应使用软质刷子和干净的布进行，避免使用水直接冲洗。
2.更换滤清器：滤清器是保护柴油机组的重要部件，需要定期更换。
通常情况下，柴油机组的燃油滤清器和机油滤清器需要每500小时更换一次，空气滤清器需要每200小时或清洗一次。
3.检查冷却水：定期检查柴油机组的冷却水，确保水位正常，冷却水不含杂质。
如果发现冷却水水位过低或水质不佳，应及时添加或更换。
4.燃油管理：柴油机组的燃油系统需要定期进行维护管理。
首先，定期检查燃油贮存罐的燃油水位和质量等。
其次，定期检查和清洁燃油过滤器和喷油器等。
5.定期检查电气系统：柴油机组的电气系统需要定期检查，确保电气元件正常工作。
特别要注意检查电线和插头的接触是否良好，避免接触不良导致起火等事故。
6.定期维护润滑系统：柴油机组的润滑系统需要定期维护。
定期更换机油和机油滤清器，确保柴油机组的动力系统正常运行。
柴油发动机的维护与故障处理
柴油发动机的维护与故障处理柴油发动机是一种常见的内燃机，广泛应用于汽车、工程机械等领域。
正确的维护和及时的故障处理对于保证发动机的正常运行和延长使用寿命非常重要。
本文将介绍柴油发动机的维护方法和常见故障的处理措施。
一、定期更换机油和滤芯良好的润滑对于发动机的正常运行至关重要。
定期更换机油和滤芯是保持发动机良好润滑的必要措施。
通常情况下，柴油发动机每行驶5000公里或3个月就需要更换一次机油和滤芯。
二、注意冷却液的添加与更换冷却系统的正常运行对于发动机的散热至关重要。
应定期检查冷却液的液位，并及时添加或更换冷却液。
一般情况下，每行驶2万公里或2年应更换一次冷却液。
三、保持燃油的清洁燃油的质量直接影响到发动机的运行效果。
使用质量优良的燃油，避免混入杂质和水分。
定期检查燃油滤清器的状态，如发现堵塞应及时更换。
四、定期清洗喷油嘴喷油嘴是柴油发动机燃油进入燃烧室的通道，其通畅与否直接影响到燃油的喷射效果。
定期清洗喷油嘴，去除积碳和杂质，可提高燃油喷射的效果，保证发动机的正常工作。
五、及时更换空气滤芯空气滤芯是过滤进入发动机的空气中的杂质和灰尘，保证发动机正常工作的关键。
固定间隔更换空气滤芯，可保证发动机始终以洁净的空气进行燃烧，避免因进气通道堵塞而影响到发动机的功率输出。
六、故障处理：启动困难柴油发动机在启动时出现困难的原因可能有多种，如电池电量低、燃油供给不足、喷油嘴堵塞等。
当遇到启动困难时，首先应检查电池电量，确认充足后再检查燃油供给和喷油嘴的状态。
如发现燃油供给不足或喷油嘴堵塞，可及时维修或更换。
七、故障处理：冒黑烟柴油发动机在运行时如果冒黑烟，可能是燃油燃烧不完全的表现，其原因可能是空气滤芯堵塞、喷油嘴喷射不均匀等。
当发现冒黑烟时，应定期清洗空气滤芯，并检查喷油嘴的工作状态，若发现不正常应及时进行维修。
八、故障处理：缺少动力柴油发动机在工作过程中如果出现缺少动力的情况，可能是燃油供给不足或供油系统出现问题。
柴油发电机日常维护方案
柴油发电机日常维护方案一、外部清洁和检查1.每天清洁发动机机油表和燃油滤清器外壳，确保其表面干净，并及时更换滤芯。
2.检查发电机机体、散热器、冷却水箱、风扇等部件，确保无堵塞、无漏水或破损。
3.检查泄漏情况，包括燃油、冷却液和润滑油，及时修复或更换关键部件。
二、润滑系统1.检查润滑系统的润滑油位和压力，确保在正常范围内。
2.定期更换润滑油和滤芯，根据使用频率和工作环境确保及时更换。
3.检查各润滑点，包括发电机轴承、齿轮传动、曲轴、凸轮轴等部位，涂抹适量润滑脂。
三、燃油系统1.清洁和更换燃油滤清器，避免积聚杂质和污染。
2.定期检查油箱中的水分，必要时排水。
3.检查燃油喷嘴和泵的工作状态，确保正常喷射和压力。
四、电气系统1.检查电池的电量和连接是否牢固，及时清洁脚踏板和电极端面。
2.检查发电机的输出电压和频率，调整到额定值。
3.检查和修复电线和插头的损坏，确保电气连接安全可靠。
五、冷却系统1.清洁发电机的散热器表面，确保散热效果良好。
2.检查冷却液的水位和浓度，及时更换或添加冷却液。
3.检查水泵的工作正常，确保循环水流畅。
六、运行记录和定期维护1.记录发电机的运行时间、负载和故障情况。
2.定期进行例行维护，包括更换油品、清洁散热器和检查关键零部件。
3.按照供应商的维护手册进行定期维护，及时处理问题和故障。
总之，柴油发电机的日常维护需要重视每个细节，保持发电机清洁、润滑和运行稳定。
通过定期维护和检查，可以确保发电机的良好运行和长期使用。
同时，建议根据具体使用情况和工作环境，结合供应商的建议制定更具体和个性化的维护方案。
柴油发动机维护操作流程
柴油发动机维护操作流程柴油发动机是一种高效、耐用的发动机类型，为保证其正常运行和延长使用寿命，定期进行维护操作是非常重要的。
本文将介绍柴油发动机的维护操作流程，以帮助读者了解如何正确维护和操作柴油发动机。
一、日常保养1. 清理空气滤清器：定期清理和更换空气滤清器，以防止灰尘和杂质进入发动机，影响其正常运行。
2. 检查和添加机油：定期检查机油的油位和质量，确保机油清洁并在适当的量范围内。
3. 检查冷却液：检查冷却液的冷却效果和冷却液量，如有需要，及时添加或更换冷却液。
4. 清洁燃油滤清器：定期清洁和更换燃油滤清器，确保燃油的纯净度和供应顺畅。
5. 检查电池电量：检查电池的电量，确保电池正常工作，以免启动困难或故障。
二、冷启动准备1. 打开发动机舱门：确保良好的通风，避免发动机过热。
2. 检查发动机冷却液：检查冷却液的温度和液位，确保冷却系统正常工作，并使冷却液在适宜的温度范围内。
3. 检查机油：检查机油是否正常，确保机油在适宜的温度范围内，以保证发动机正常润滑。
4. 检查燃油：检查燃油的温度和质量，确保燃油供给顺畅。
三、发动机启动1. 打开电源：打开发动机电源，确保电力供给。
2. 打开燃油供给：打开发动机燃油供给系统，确保燃油供应顺畅。
3. 打开空气进气阀门：打开发动机空气进气阀门，确保空气供应充足。
4. 打开启动电路：根据发动机的具体启动方法，打开相应的启动电路。
5. 启动发动机：按下发动机启动按钮或钥匙，启动发动机。
四、运行和检查1. 发动机预热：让发动机在怠速运转数分钟，以达到适宜的工作温度。
2. 检查机油压力：检查机油压力表，确保机油压力正常。
3. 检查冷却水温度：检查冷却水温度表，确保冷却水温度在适宜范围内。
4. 检查发动机振动：检查发动机是否出现异常振动，如有异常应及时排除。
5. 检查排气：检查排气管是否有异常的烟雾排放，如有异常应检查和修复。
五、停车和关机1. 关闭发动机：将发动机的转速调低，慢慢停车，并将发动机关机。
做好维护保养提高柴油机使用性能
做好维护保养提高柴油机使用性能柴油机是一种高效、耐用的机械设备，广泛应用于交通运输、工业生产和农业等领域。
为了提高柴油机的使用性能，必须做好维护保养工作。
下面将介绍如何做好柴油机的日常维护保养和常见故障处理，以延长其使用寿命和提高性能表现。
一、日常维护保养1、定期更换机油和滤清器机油是柴油机正常运转的重要保证，在使用过程中，机油会不断受到高温、高压、化学反应等影响，容易污染、变质。
因此，建议每隔一定时间更换机油和滤清器，以保证机油清洁度和杂质含量不超过标准要求。
同时，更换机油和滤清器还能避免金属磨损物入侵引起机械故障。
2、注意水温和润滑油压力水温和润滑油压力是柴油机正常工作必须关注的两个参数。
水温过高会影响发动机正常工作，过低会导致气缸和水道结冰。
润滑油压力不足会影响润滑效果，导致机械部件磨损加剧并出现偏差。
因此，定期检查水温表和油压表，确保水温和油压在正常范围内。
3、注意清洁和检查气缸气缸是柴油机的核心部件之一，直接关系到发动机的性能和使用寿命。
故在柴油机的开口维护时，应注意对气缸的清洁和检查。
清洁气缸内的积炭和杂质是必要的，而对于出现裂纹、磨损和腐蚀等情况的气缸，应及时更换。
4、定期检查喷油器和燃油过滤器喷油器和燃油过滤器是柴油机的重要组成部分，影响了燃油的喷射和燃烧情况。
定期检查喷油器是保障燃油燃烧效果的重要措施，而燃油过滤器的堵塞会阻碍燃油的流动，从而引起燃烧不充分、不稳定等问题。
因此，要定期检查喷油器状态和清洁燃油过滤器。
二、常见故障处理1、发动机启动困难或不启动如果柴油机在起动时出现问题，可能是由于燃油系统的问题。
首先应检查燃油滤清器和燃油泵的状态是否正常，并检查气缸和喷油器是否存在故障。
有时，也可能是电瓶电量不足或电路出现短路等问题，需要检查电路的绝缘和接触是否良好。
2、燃油消耗量过大如果柴油机的燃油消耗量超过正常范围，可能是由于喷油器故障、气缸进口不良或燃油过滤器堵塞等原因引起的。
柴油发电机组日常维护保养

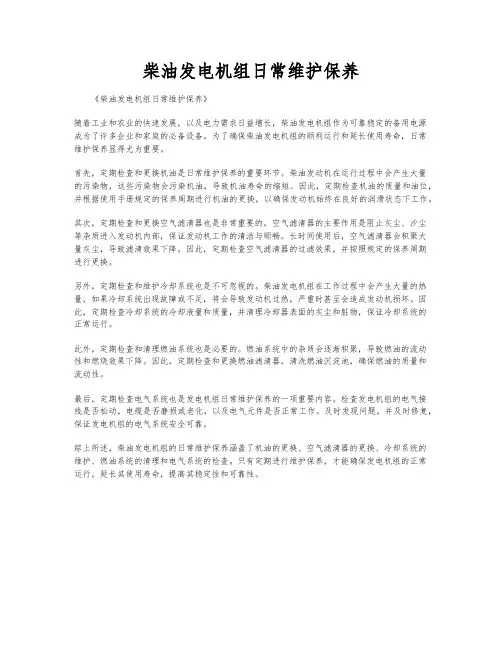

柴油发电机组日常维护保养《柴油发电机组日常维护保养》随着工业和农业的快速发展，以及电力需求日益增长，柴油发电机组作为可靠稳定的备用电源成为了许多企业和家庭的必备设备。
为了确保柴油发电机组的顺利运行和延长使用寿命，日常维护保养显得尤为重要。
首先，定期检查和更换机油是日常维护保养的重要环节。
柴油发动机在运行过程中会产生大量的污染物，这些污染物会污染机油，导致机油寿命的缩短。
因此，定期检查机油的质量和油位，并根据使用手册规定的保养周期进行机油的更换，以确保发动机始终在良好的润滑状态下工作。
其次，定期检查和更换空气滤清器也是非常重要的。
空气滤清器的主要作用是阻止灰尘、沙尘等杂质进入发动机内部，保证发动机工作的清洁与顺畅。
长时间使用后，空气滤清器会积聚大量灰尘，导致滤清效果下降。
因此，定期检查空气滤清器的过滤效果，并按照规定的保养周期进行更换。
另外，定期检查和维护冷却系统也是不可忽视的。
柴油发电机组在工作过程中会产生大量的热量，如果冷却系统出现故障或不足，将会导致发动机过热，严重时甚至会造成发动机损坏。
因此，定期检查冷却系统的冷却液量和质量，并清理冷却器表面的灰尘和脏物，保证冷却系统的正常运行。
此外，定期检查和清理燃油系统也是必要的。
燃油系统中的杂质会逐渐积聚，导致燃油的流动性和燃烧效果下降。
因此，定期检查和更换燃油滤清器，清洗燃油沉淀池，确保燃油的质量和流动性。
最后，定期检查电气系统也是发电机组日常维护保养的一项重要内容。
检查发电机组的电气接线是否松动，电缆是否磨损或老化，以及电气元件是否正常工作。
及时发现问题，并及时修复，保证发电机组的电气系统安全可靠。
综上所述，柴油发电机组的日常维护保养涵盖了机油的更换、空气滤清器的更换、冷却系统的维护、燃油系统的清理和电气系统的检查。
只有定期进行维护保养，才能确保发电机组的正常运行，延长其使用寿命，提高其稳定性和可靠性。
柴油发动机维护工作流程
柴油发动机维护工作流程柴油发动机是目前广泛应用于各种交通工具和机械设备中的动力装置之一。
为了保证柴油发动机的正常运行和延长其使用寿命，定期进行维护工作是至关重要的。
本文将介绍柴油发动机维护的整体工作流程，帮助读者了解如何正确进行柴油发动机的维护。
1. 清洁外部表面首先，对柴油发动机的外部表面进行清洁是必要的。
使用洁净的抹布和适当的洗涤剂，擦拭发动机的外壳及附件，去除尘土和油渍。
同时，注意避免水进入发动机内部，以保证其安全性。
2. 更换机油和滤芯机油是保证柴油发动机正常运转的重要润滑剂。
根据使用手册的要求，定期更换机油和滤芯是必不可少的。
首先，打开机油底壳，将旧的机油排放至指定容器中，并清理底壳内的残留物。
然后，更换新的机油滤芯，并将适量的新机油倒入机油孔中，注意不要过量。
3. 清洗空气滤清器空气滤清器是过滤进入柴油发动机的空气中的杂质，保护发动机免受灰尘和污染物的侵害。
定期清洗空气滤清器有助于提高发动机的工作效率。
首先，取下空气滤清器，并用清洗剂将其中的灰尘和油污清洗干净。
然后，在彻底干燥后，重新安装空气滤清器。
4. 检查和更换燃油滤清器燃油滤清器的功能是过滤柴油中的杂质和水分，防止它们进入发动机燃烧室，降低燃油系统的故障风险。
定期检查和更换燃油滤清器可以确保柴油发动机的正常工作。
根据使用手册的要求，取下滤清器并检查其中是否有杂质，如有需要，及时更换新的滤清器。
5. 调整和更换喷油器喷油器是柴油发动机燃烧过程中关键的组成部分，它负责喷射燃油到燃烧室中。
定期检查和调整喷油器的喷油角度和喷油量，可以确保柴油的燃烧效率和发动机的性能。
若发现喷油器已经损坏或出现故障，需要及时更换新的喷油器。
6. 检查冷却系统冷却系统的正常工作对于保持柴油发动机的温度在适宜范围内至关重要。
定期检查冷却液的液位和质量，并确保冷却系统无泄漏和堵塞现象。
如有必要，添加或更换冷却液，并清洗冷却系统以保持其正常运行。
总结：柴油发动机的维护工作流程包括清洁外部表面、更换机油和滤芯、清洗空气滤清器、检查和更换燃油滤清器、调整和更换喷油器，以及检查冷却系统。
柴油发电机组的日常维护与保养探究
柴油发电机组的日常维护与保养探究一、定期的机油维护机油是发动机工作的重要润滑剂，也是保证其正常运转的关键之一。
定期更换和检查机油是保养柴油发电机组的首要任务。
一般来说，机油的更换周期在500小时左右，具体以实际情况而定。
要定期检查机油的补充情况，确保机油的油量始终保持在正常范围内。
二、清洁曲轴箱和活塞发动机长时间运行后，曲轴箱和活塞上会积累一定的积碳和污垢，影响发动机的正常运转。
定期清洁曲轴箱和活塞就显得十分必要了。
可以通过拆开曲轴箱和活塞进行清洁加油的方式，也可以通过加入一定的清洁剂来进行清洁操作。
三、定期更换滤清器发电机组的空气滤清器、燃油滤清器和机油滤清器均为保证发电机正常运行的重要部件。
定期更换和清洁这些滤清器是非常重要的。
一般来说，燃油滤清器和机油滤清器的更换周期在500小时左右，而空气滤清器的更换周期则更短，需要在200小时左右进行一次更换或清洗。
四、检查冷却系统柴油发电机组的发动机运行过程中会产生大量的热量，因此冷却系统的正常运行对于发电机组来说至关重要。
定期检查冷却系统的冷却液量，确保其在正常范围之内，同时检查冷却水箱、风扇、水泵和冷却管路等部件是否存在漏水或故障现象，对发现的问题及时进行维修。
柴油发电机组的日常维护与保养工作是非常重要的，它直接关系到发电机组的运行效率和寿命。
所以，无论是对于发电机组的用户还是维护人员来说都必须认真对待这项工作，以确保发电机组的正常运行。
希望通过本文的介绍，大家都能够对柴油发电机组的日常维护与保养有一个更为全面的认识，从而更好地进行维护工作。
