同步电机知识分享
第六章-同步发电机
同步电机知识点（整理：王子铟、包振）1.同步电机概述：主要用于发电机，也可用于电动机，其定子结构与异步电机相同，区别主要在转子侧。
同步电机的转子装有磁极，通入直流电流励磁，具有确定的极性。
“同步”的体现：转子旋转的速度必须严格和定子磁场同步。
2.同步电机的转速与负载的大小无关，计算公式为pfn 60=，当同步电机并入无穷大电网时，其转速固定，无法通过各类调节来改变。
3.同步电机的结构和分类：同步电机有旋转电枢式（磁极装在定子上，用于小容量同步电机中）和旋转磁极式（磁极装在转子上，为大中型同步电机的基本形式）两种，主要以旋转磁极式为主。
旋转磁极式同步电机又分为隐极式和凸极式两种隐极式电机的代表：汽轮发电机；凸极式代表：水轮发电机。
4.同步发电机的额定值①额定电压UN （V 、kV ）：额定运行时定子三相绕组上的线电压。
②额定电流IN （A 、kA ）：额定运行时流过定子绕组的线电流。
③额定功率因数cos φN:额定运行时输出有功功率和视在功率比值。
④额定效率ηN ：额定运行时的效率⑤额定容量S N =NN I U 3对发电机是出线端额定视在功率，单位为VA ，kVA 或MVA 对调相机是出线端额定无功功率，单位为var ，kvar 或Mvar ⑥额定功率P N对发电机是额定输出有功电功率P N =S N cos ϕN =N N I U 3cos ϕN对电动机是轴上输出额定机械功率P N =S N cos ϕN ηN =N N I U 3cos ϕN ηN5.同步发电机的空载运行（1）过程建立：转子励磁绕组通以直流励磁电流→形成静止磁场→转子由原动机拖动以同步转速旋转→静止磁场跟随转子一起转动，形成运动的磁场→交变的磁场在定子的三相对称绕组中感应出电动势。
因为定子电枢绕组开路，电枢电流为零，磁场全部由转子电流建立，因此漏磁通仅与转子励磁绕组交链。
感应电动势的计算：若主磁场B0在气隙中正弦分布，且以同步速n1旋转，则在定子绕组中产生对称三相电动势：︒∙︒∙︒∙∠=∠=∠=240,120,0000000E E E E E E C B A 有效值：0111044.4φN k N f E =(601pn f =)隐极机的励磁磁动势是矩形波，凸极机的励磁磁动势是阶梯波。
同步电机的电磁关系相关知识讲解
C
F&f A
N
SX
Z
B
Na
电枢反应磁动势 Fa 落后励磁磁动势 Ff ，900 空间电角度，
叫做横轴电枢反应磁动势，横轴电枢反应使合成磁动势 F 与
励磁磁动势 Ff 不在一个方向上，相差一个相角 θ 。
内功率因数角Ψ=900
+j
E. 0A
Y
.
IC
d轴
Na
A
N
ψ I. A
Ff1 F
.
E 0C I.B

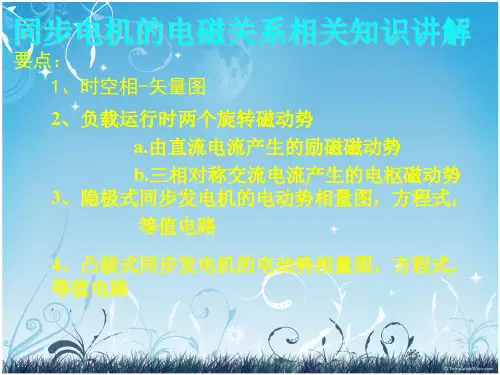

同步电机的电磁关系相关知识讲解
要点： 1、时空相-矢量图
2、负载运行时两个旋转磁动势 a.由直流电流产生的励磁磁动势 b.三相对称交流电流产生的电枢磁动势
3、隐极式同步发电机的电动势相量图，方程式， 等值电路
4、凸极式同步发电机的电动势相量图，方程式， 等值电路
第一节 同步发电机空载运行
空载运行：当原动机带动发电机在同步转速 下运行，励磁绕组通过适当的励磁电流，电 枢绕组不带任何负载时的运行情况。
I. A ψ I.B
E. 0C
I.C
Y
d轴
Sa
A
N
E. 0B
F
Ff1 Fa
Z
q轴 +A
C
S
Na
X
B
Ff
与
1
Fa
同相位，Fa
对
Ff
起助磁作用，
1
叫
纵
轴
助
磁电枢反应磁动势。纵轴助磁电枢反应使合成磁动
势 R 比 Ff 1 增大，气隙磁密比空载时增大，感应电动 势相应增大，F 与 Ff 1 同相位，θ 00
求得 E0 和 I 的夹角

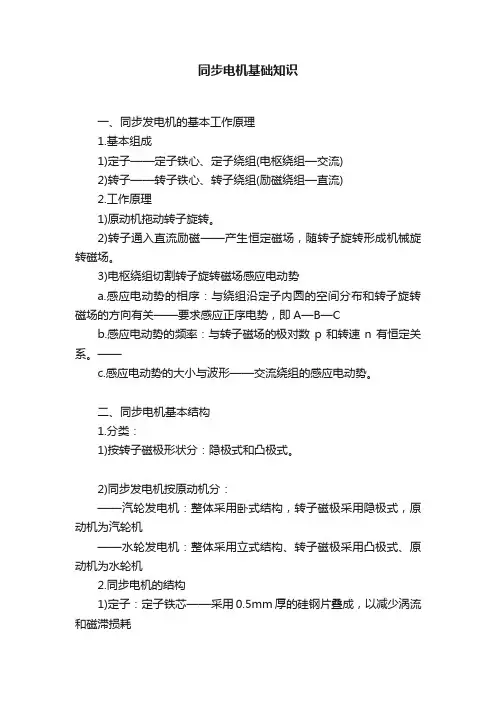

同步电机基础知识
同步电机基础知识
一、同步发电机的基本工作原理
1.基本组成
1)定子——定子铁心、定子绕组(电枢绕组—交流)
2)转子——转子铁心、转子绕组(励磁绕组—直流)
2.工作原理
1)原动机拖动转子旋转。
2)转子通入直流励磁——产生恒定磁场，随转子旋转形成机械旋转磁场。
3)电枢绕组切割转子旋转磁场感应电动势
a.感应电动势的相序：与绕组沿定子内圆的空间分布和转子旋转磁场的方向有关——要求感应正序电势，即A—B—C
b.感应电动势的频率：与转子磁场的极对数p和转速n有恒定关系。
——
c.感应电动势的大小与波形——交流绕组的感应电动势。
二、同步电机基本结构
1.分类：
1)按转子磁极形状分：隐极式和凸极式。
2)同步发电机按原动机分：
——汽轮发电机：整体采用卧式结构，转子磁极采用隐极式，原动机为汽轮机
——水轮发电机：整体采用立式结构、转子磁极采用凸极式、原动机为水轮机
2.同步电机的结构
1)定子：定子铁芯——采用0.5mm厚的硅钢片叠成，以减少涡流和磁滞损耗
定子绕组——交流绕组
2)转子：转子铁芯——隐极机转子采用整块具有良好导磁性的高强度合金钢锻成
凸极机转子采用硅钢板叠成
转子绕组——直流绕组
3.同步电机的铭牌
1)额定容量(或额定功率)：指额定运行时电机的输出功率。
2)额定电压：指额定运行时定子线电压。
3)额定电流：指额定运行时定子的线电流。
4)额定功率因数：指额定运行时电机的功率因数。
5)额定频率：指额定运行时电枢的频率。
我国标准工频为50Hz。
6)额定转速：指额定运行时电机的转速。
电机学 第四篇 同步电机
S U2 Fa
直轴去磁电枢反应 V轴
W2 V1
W轴
三、 时90的0 电枢反应
空载电动势 枢电流 I
E 0滞后电
900
Ff 与Fa之 间 夹
角 为 900
q轴 U轴
V2 W1
记Fa为Fad
d轴
Fa N
电枢反应性质：
Ff
U1
直轴助磁电枢反应 V轴
W2
S U2
V1
W轴
四、一般情况下的电枢反应
空 枢载电电流动势I角 E,超0 前电
六、 同步电机的额定值
同步电机的额定值有： 1）额定电压：是指在正常运行时，按照制造厂的规定，
定子三相绕组上的线电压。电压的单位用V或kV表示。 2）额定电流：流过定子绕组的线电流 。 3）额定功率：是指在正常运行时，电机的输出功率 。
A：对于发电机而言：输出的是电功率。
PN 3UN IN cosN
（二）静止的交流整流励磁系统
同一轴上有三台交流发电机，即主发电机、交流主励磁机和交流副励磁机。副 励磁机的励磁电流开始时由外部直流电源提供，待电压建立起来后再转为自励(有 时采用永磁发电机)。副励磁机的输出电流经过静止晶闸管整流器整流后供给主励 磁机，而主励磁机的交流输出电流经过静止的三相桥式硅整流器整流后供给主发 电机的励磁绕组。
1
c c'
当E0=UN 时：
F
Ff0
Ks
Ff0 F
ac ab
dn dc
(K
s
1.1
~
1.25)
0
gd
电机运行于曲线刚好弯曲处： 1、充分利用材料； 2、不会过分饱ห้องสมุดไป่ตู้;
E00 n
永磁同步电机详细讲解
永磁同步电机详细讲解永磁同步电机是一种使用永磁体作为励磁源的同步电机。
相比传统的感应电机，永磁同步电机具有更高的效率和更好的动态响应特性。
本文将详细介绍永磁同步电机的工作原理、结构特点及应用领域。
一、工作原理永磁同步电机的工作原理基于磁场的相互作用，在电机内部的定子和转子之间形成电磁耦合。
定子上的三相绕组通电时产生旋转磁场，而转子上的永磁体则产生恒定的磁场。
由于磁场的相互作用，转子会受到定子磁场的作用力，从而实现转动。
二、结构特点永磁同步电机的结构相对简单，主要包括定子、转子和永磁体。
定子是电机的固定部分，通常由铜线绕成的线圈组成。
转子则是电机的旋转部分，通常由永磁体和铁芯构成。
永磁体通常采用稀土永磁材料，具有较高的磁能密度和磁能积。
三、应用领域永磁同步电机在工业和交通领域有广泛的应用。
在工业领域，它常被用于驱动压缩机、泵和风机等设备，因为它具有高效率和良好的负载适应性。
在交通领域，永磁同步电机被广泛应用于电动汽车和混合动力汽车中，以实现高效率和低排放。
在电动汽车中，永磁同步电机可以提供高效的动力输出，使汽车具有更长的续航里程和更好的加速性能。
同时，由于永磁同步电机没有电刷和换向器等易损件，可靠性也较高。
在混合动力汽车中，永磁同步电机可以与发动机协同工作，实现能量的高效转换和回收。
永磁同步电机还被应用于风力发电和太阳能发电等可再生能源领域。
它可以将风能或太阳能转化为电能，并提供给电网使用。
永磁同步电机具有高效率、良好的动态响应特性和可靠性高的特点，因而在工业和交通领域得到了广泛应用。
随着科技的不断进步，永磁同步电机的性能还将进一步提升，为人们的生活和工作带来更多便利。
同步电机的基本知识及结构
同步电机的基本知识及结构同步电机是一种采用交流电源供电、定子感应电动势与转子磁场同步工作的电动机。
它具有结构简单、功率因数高、转速恒定等优点，广泛应用于工业生产线、空调、电力系统等领域。
一、基本原理：同步电机的工作原理是通过感应电动势与转子磁场的同步运动来实现转子运转。
当同步电机的定子绕组通电时，在定子绕组内产生一个旋转磁场。
而当转子上的匝数大于定子，转子上也会感应出一个电动势，使转子上的磁场也具有旋转特性。
由于两者是同步发展的，所以称之为同步电机。
二、基本结构：1.定子：2.转子：3.端环和碳刷：同步电机转子上的绕组通过端环连接，以便于外部电源的接驳。
转子上还设有碳刷，用于保持转子绕组的绝缘。
4.外壳：三、工作方式：同步电机的工作方式可以分为饱和同步、欠饱和同步和过磁同步三种。
其中，饱和同步是指定子绕组的磁场与转子磁场完全同步，欠饱和同步是指定子绕组的磁场与转子磁场不完全同步，过磁同步则是指定子绕组的磁场与转子磁场超前一定角度。
四、应用领域：同步电机具有功率因数高、转速恒定等优点，广泛应用于工业生产线、空调、电力系统等领域。
在工业生产线中，同步电机常用于驱动各种机械设备，如风机、泵等。
在空调中，同步电机作为风机的驱动装置，能够提供稳定的风流，并降低噪音。
在电力系统中，同步电机作为发电机使用，可以将机械能转换为电能，并通过同步工作产生的电动势向电网输送能量。
总结起来，同步电机是一种采用交流电源供电、定子感应电动势与转子磁场同步工作的电动机。
它的主要结构包括定子、转子、端环、碳刷和外壳等。
同步电机具有结构简单、功率因数高、转速恒定等优点，被广泛应用于工业生产线、空调、电力系统等领域。
同步电动机的基本理论
THANKS
感谢观看
低能耗和碳排放。
高效能同步电动机的应用领域
高效能同步电动机广泛应用于工业自动化、电力、交通、新能源等领域。在工业自动化 领域，高效能同步电动机能够提高生产效率和降低运营成本；在电力和交通领域，高效 能同步电动机能够提高能源利用效率和减少环境污染；在新能源领域，高效能同步电动
机能够助力可再生能源的利用和发展。
同步电动机的调速与控制
调速
同步电动机的调速可以通过改变电机的输入电压或电流来实现，也可以通过改变电机的极数或频率来实现。
控制
同步电动机的控制可以通过控制系统来实现，控制系统可以根据实际需求对电机的运行状态进行实时监测和控制， 以保证电机的正常运行。
同步电动机的故障诊断与处理
故障诊断
同步电动机的故障诊断可以通过监测电机的运行状态和参数来实现，如电机温度、振动、声音等，一 旦发现异常，立即进行故障诊断。
同步电动机的特点
效率高
同步电动机的效率一般在90%以 上，比异步电动机高出10%左右。
调速性能好
同步电动机的转速与电源的频率成 正比，可以通过调整电源的频率来 实现调速，调速范围广，精度高。
维护方便
同步电动机的结构简单，维护方便， 使用寿命长。
同步电动机的应用场景
大型工业设备
如轧钢机、造纸机等需要大功率驱动的设备。
同步电动机的智能化控制技术
智能化控制技术
随着信息技术和人工智能的发展，智能 化控制技术成为同步电动机的重要发展 方向。通过引入传感器、控制器和优化 算法，实现同步电动机的实时监测、智 能诊断和自动控制，提高电机的运行稳 定性和可靠性。
VS
智能化控制技术的应用
智能化控制技术广泛应用于同步电动机的 控制系统中。通过智能化控制技术，可以 实现同步电动机的远程监控、故障预警和 自动修复等功能，提高电机的运行效率和 安全性。
电机学同步电机部分知识点总结
二、 对称负载时的电枢反应
1. 同步电机空载时，气隙磁场就是由励磁磁动势所产生的同步旋转的主磁场， 在定子绕组中只感应有空载电动势，因为定子电流为 0，所以端电压就等于 空载电动势。带上对称负载以后，定子绕组流过负载电流时，电枢绕组就会 产生电枢磁动势以及相应的电枢磁场，若仅考虑其基波，则它与转子同向、 同速旋转，它的存在使空气隙磁动势分布发生变化，从而使空气隙磁场以及 绕组中的感应电动势发生变化，这种现象称为电枢反应。
因此，与之对应有直轴电枢反应电抗和交轴电枢反应电抗，再把电枢反应电 抗与漏抗相加，可得直轴同步电抗和交轴同步电抗。
四、同步发电机的参数及测定 1.不饱和同步电抗和饱和同步电抗：不饱和同步电抗的数值要比饱和同步电抗的 数值大得多。（因为饱和时，磁阻大，电抗就小）（有一规律：气隙大，磁阻就大， 电抗就小） 2.漏抗的测定和保梯电抗（电抗三角形） （1）负载特性：当电枢电流及功率因数均为常数时，端电压与励磁电流之间的 关系曲线 U=f(If)称为负载特性。
同步电机的基本原理和运行特性
一、 同步电机（电机转子的转速和旋转磁场转速相同）的结构
转子上装有磁极和励磁绕组。当励磁绕组通以直流电流后，电机内就产生转 子磁场。同步电机的磁极通常装在转子上，而电枢绕组放在定子上，通常称为旋 转磁极式电机。
旋转磁极式同步电机的转子有隐极和凸极两种结构，隐极电机的气隙均匀， 凸极电机的气隙不均匀（极弧下较小，而极间较大）。
6. 由内功率因数角判断同步电机的运行方式。
三、 隐极+凸极同步发电机的分析方法
1.电枢反应电抗的物理意义：电枢反应磁场在定子每相绕组中所感应的电枢反应 电动势 ，可以把它看作相电流所产生的一个电抗电压降，这个电抗便是电枢 反应电抗 。 2.同步电抗： = + ,包含两部分，一部分对应于定子绕组的漏磁通，另 一部分对应于定子电流所产生的电枢反应磁通。在实用上，我们通常不把它们分 开，而是把 + 当作一个同步电抗来处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同步电机第八章同步电机8.1 同步电机原理和结构1．同步发电机原理简述（1）结构模型：同步发电机和其它类型的旋转电机一样，由固定的定子和可旋转的转子两大部分组成。
最常用的转场式同步电机的定子铁心的内圆均匀分布着定子槽，槽内嵌放着按一定规律排列的三相对称交流绕组。
这种同步电机的定子又称为电枢，定子铁心和绕组又称为电枢铁心和电枢绕组。
转子铁心上装有制成一定形状的成对磁极，磁极上绕有励磁绕组，通以直流电流时，将会在电机的气隙中形成极性相间的分布磁场，称为励磁磁场（也称主磁场、转子磁场）。
除了转场式同步电机外，还有转枢式同步发电机，其磁极安装于定子上，而交流绕组分布于转子表面的槽内，这种同步电机的转子充当了电枢。
图8-1-1给出了典型的转场式同步发电机的结构模型。
图中用AX、BY，CZ 共3个在空间错开120°电角度分布的线圈代表三相对称交流绕组。
（2）工作原理同步电机电枢绕组是三相对称交流绕图8-1-1 同步电机结构模型组，当原动拖动转子旋转时，通入三相对称电流后，会产生高速旋转磁场，随轴一起旋转并顺次切割定子各相绕组（相当于绕组的导体反向切割励磁磁场），会在其中感应出大小和方向按周期性变化的交变电势，每相感应电势的有效值为，E0＝4.44f NФf k w （8-1-1）式中f——电源频率；Фf——每极平均磁通；N——绕组总导体数；k w——绕组系数；E0是由励磁绕组产生的磁通Фf在电枢绕组中感应而得，称为励磁电势（也称主电势、空载电势、转子电势）。
由于三相电枢绕组在空间分布的对称性，决定了三相绕组中的感应电势将在的时间上呈现出对称性，即在时间相位上相互错开1/3周期。
通过绕组的出线端将三相感应电势引出后可以作为交流电收集于网络，如有侵权请联系管理员删除收集于网络，如有侵权请联系管理员删除源。
可见，同步发电机可以将原动机提供给转子的旋转机械能转化为三相对称的交变电能。
感应电势的频率决定于同步电机的转速n 和极对数p ，即供电品质考虑，由众多同步发电机并联构成的交流电网的频率应该是一个不变的值，这就要求发电机的频率应该和电网的频率一致。
我国电网的频率为f =50Hz 。
2．同步电机的额定值和型号（1）额定值：额定容量S N (VA,kVA,MVA)或额定功率P N (W,kW,MW)：指电机输出功率的保证值。
发电机通过额定容量值可以确定电枢电流，通过额定功率可以确定配套原动机的容量。
电动机的额定容量一般用kW 表示，补偿机则用kWAR 表示。
额定电压U N (V,kV)：指额定运行时定子输出端的线电压。
额定电流I N (A)：指额定运行时定子输出端的线电流。
额定功率因数 N ϕcos ：额定运行时电机的功率因数。
额定频率f N (Hz)：额定运行时电机电枢输出端电能的频率，我国标准工业频率规定为50Hz 。
额定转速n N (r/min)：额定运行时电机的转速，即同步转速。
除上述额定值外，同步电机铭牌上还常列出一些其它的运行数据，例如额定负载时的温升τN ，励磁容量P fN 和励磁电压U fN 等。
（2）国产同步电机型号：我国生产的汽轮发电机有QFQ ，QFN ，QFS 等系列，前两个字母表示汽轮发电机；第三个字母表示冷却方式；Q 表示氢外冷，N 表示氢内冷，S 表示双水内冷。
我国生产的大型水轮发电机为TS 系列，T 表示同步，S 表示水轮。
举例来说：QFS －300－2表示容量为300MW 双水内冷2极汽轮发电机。
TSS1264/48表赤双水内冷水轮发电机，定子外径为1264cm ，铁心长为160cm ，极数为48。
此外同步电动机系列有TD ，TDL 等，TD 表示同步电动机，后面的字母指出其主要用途。
如TDG 表示高速同步电动机；TDL 表示立式同步电动机。
同步补偿机为TT 系列。
8.2 同步发电机励磁方式简介1．直流励磁机励磁 60pnf =收集于网络，如有侵权请联系管理员删除图8-2-2 静止整流器励磁系统 直流励磁机通常与同步发电机同轴，采用并励或者他励接法。
采用他励接法时，励磁机的励磁电流由另一台被称为副励磁机的同轴的直流发电机供给。
如图8-2-1所示。
图8-2-1 直流励磁机励磁系统2．静止整流器励磁同一轴上有3台交流发电机，即主发电机、交流主励磁机和交流副励磁机。
副励磁机的励磁电流开始时由外部直流电源提供，待电压建立起来再转为自励（有时采用永磁发电机）。
副励磁机的输出电流经过静止晶闸管整流后供给主励磁机，而主励磁机的交流输出电流经过静止的三相桥式硅整流器整流后供给主发电机的励磁绕组。
（见图8-2-2）3．旋转整流器励磁静止整流器的直流输出必须经过电刷和集电环才能输送到旋转的励磁绕组，对于大容量的同步发电机，其励磁电流达到数千安培，使得集电环严重过热。
因此，在大容量的同步发电机中，常采用不需要电刷和集电环的旋转整流器励磁系统，如图8-2-3所示。
主励磁机是旋转电枢式三相同步发电机，旋转电枢的交流电流经与主轴一起旋转的硅整器整流后，直接送到主发电机的转子励绕组。
交流主励磁机的励磁电流由同轴的交流副励收集于网络，如有侵权请联系管理员删除磁机静止的晶闸管整流器整流后供给。
由于这种励磁系统取消了集电环和电环和电刷装置，故又称为无刷励磁系统。
8.3 同步电机电枢反应的概念1．负载后的磁势分析空载时，同步电机中只有一个以同步转速旋转的励磁磁势F f ，它在电枢绕组中感应出三相对称交流电势，其每相有效值为E 0，称为励磁电势。
电枢绕组每相端电压U ＝E 0。
当电枢绕组接上三相对称负载后，电枢绕组和负载一起构成闭合通路，通路中流过的是三相对称的交流电流 c b a I I I ⋅⋅⋅和,。
我们知道，当三相对称电流流过三相对称绕组时，将会形成一个以同步速度旋转的旋转磁势。
由此可见，负载以后同步电机内部将会产生又一个旋转磁势F a ——电枢旋转磁势。
因此，同步发电机接上三相对称负载以后，电机中除了随轴同转的转子磁势F f （称为机械旋转磁势）外，又多了一个电枢旋转磁势F a （称为电气旋转磁势）。
如图8-3-1所示，不难证明这两个旋转磁势的转速均为同步速，而且转向一致，二者在空间处于相对静止状态，可以用矢量加法将其合成为一个合成磁势F 。
气隙磁场B δ可以看成是由合成磁势F 在电机的气隙中建立起来的磁场。
B δ也是以同步转速旋转的旋转磁场。
可见同步发电机负载以后，电机内部的磁势和磁场将发生显著变化，这一变化主要由电枢磁势的出现所致。
2．电枢反应电枢磁势的存在，将使气隙磁场的大小和位置发生变化，我们把这一现象称为电枢反应。
电枢反应会对电机性能产生重大影响。
电枢反应的情况决定于空间相量F a 和F f 之间的夹角，从下面的分析可知，这一夹角又和时间相量0⋅⋅E Ia 和之间的相位差φ相关连。
φ称为内功率因数角，其大小由负载的性质决定。
可见φ的大小（即负载的性质）决定了F a 和F f 之间的夹角，也即决定了电枢反应的情况。
为了分析方便，将转子磁极的轴线定义为直轴，并用d 表示；将与直轴正交的方向定义为交轴，并用q 表示。
以下从同步发电机的时空相量图入手对各种情况下的电枢反应进行分析。
（1）同步发电机的时空相量图图8-2-3 旋转整流器励磁系统 图8-3-1 负载后电机中的旋转磁势收集于网络，如有侵权请联系管理员删除如图8-3-2所示的瞬间，A 相绕组中感应电势0⋅E 达到最大值，此时如果︒=0ϕ，即A 相电流a I o E a I ⋅⋅⋅同相位，则和亦达到最大值。
由异步电机介绍可知，电枢磁势（三相合成磁势）F a 的轴线将和A 相线圈的轴线重合。
一般情况下，a I ⋅（时间相量）滞后或超前于0⋅E （时间相量）ϕ 电角度时，F a （空间相量）的轴线位置也滞后或超前于A 相绕组的轴线ϕ电角度。
即0E I a 和在时间上的相位差等于F a 的轴线和A 相绕组轴线的空间角度差。
以上结论虽然是在一个特殊的瞬间（磁极轴线和A 相绕组轴线重合时）得出的，由于F a 和F f 同速同步旋转，故在负载一定的情况下，F a 和F f 的空间相位差等于ϕ＋90°电角度。
为了分析方便，人们常将时间相量a a f I E ,,,0ΦΦ和空间相量F f ，F a ，F 画在一起构成所谓的时空相量图（见图8-3-2）。
在时空相量图中 （处于磁极轴线方向，即d 方向）重合， 滞后︒Φ⋅90f 电角度（处于相邻一对磁极的中性线位置，即q 方向）， 和 之间的相位差 由负载性质决定，F a 和 重合。
利用时空相量图（图8-3-3），可以方便地分析不同负载情况时同步发电机电枢反应的情况。
（2） 和 同相位或者反相位时的电枢反应 图8-3-2 同步发电机时空相量图 ϕf f F 和⋅Φ0⋅E aI ⋅0⋅E ϕa I ⋅a I ⋅0⋅E收集于网络，如有侵权请联系管理员删除此时，︒=0ϕ或者180°，F a 与F f 之间的夹角为90°或者270°，如图8-3-3(a)所示，即二者正交，转子磁势作用在直轴上，而电枢磁势作用在交轴上，电枢反应的结果使得合成磁势的轴线位置产生一定的偏移，幅值发生一定的变化。
这种作用在交轴上的电枢反应称为交轴电枢反应，简称交磁作用。
（3）a I ⋅滞后于0⋅E 90 °时的电枢反应此时φ=90°，F a 与F f 之间的夹角为180°,如图8-3-3(b)所示，即二者反相，转子磁势和电枢磁势一同作用在直轴上，方向相反，电枢反应为纯去磁作用，合成磁势的幅值减小，这一电枢反应称为直轴去磁电枢反应。
（4）a I ⋅超前于0⋅E 90°时的电枢反应此时φ=90°，F a 与F f 之间的夹角为0°，即二者同相，转子磁势和电枢磁势一同作用在直轴上，方向相同，电枢反应为纯增磁作用，合成磁势的幅值加大，这一电枢反应称为直轴增磁电枢反应。
（5）一般情况下的电枢反应一般情况下（φ为任意角度时），参看图8-3-3(c)和(d)，可将 分解为直轴图8-3-3 用时空相量图分析同步发电机的电枢反应(a)φ=0°；(b) φ=90°;(c) 0°<φ<90°；(d)-90°＜φ＜0°a I ⋅d I ⋅d q I I ⋅⋅q I ⋅ϕϕϕsin cos sin a ad aqad a aqad a a q a d qd a F F F F F F F F I I I I I I I =+=+===+=⋅⋅⋅（8-3-（8-3-收集于网络，如有侵权请联系管理员删除分量 和交轴分量 产生直轴电枢磁势F ad ，F ad 与F f 同相或反相，起增磁或者去磁作用； 产生交轴电枢磁势F aq ，F aq 与F f 正交，起交磁作用。
