2009中考第二轮复习教学案-电学计算题分类例析专题
初三物理中考总复习《含比值问题的多状态电学计算题》专题名补教案——-精选文档
初三物理二轮总复习教案第十讲目标提高班名师培优精讲含比值问题的多状态电学计算题【教学目标】1.熟悉欧姆定律常考题型；2.熟练掌握解题方法。
【教学重点】1.欧姆定律核心定义式【教学难点】1.电路简化；2.两状态问题。
【教学内容】一、中考常考题型1.欧姆定律在串联电路中运用；2.欧姆定律在并联电路中运用；3.欧姆定律比值问题；4.欧姆定律两状态问题。
二、解题思路1.串并联电路解题思路(1)认真审题，根据题意画出电路图，电路较为复杂时应先化简；(2)在电路图上标出已知量和未知量，必要时加角码；(3)选择合适的公式或规律进行求解。
2.比值问题解题思路(1)直接用已知量和未知量表示出需要比较的物理量；(2)两个表示出来的式子直接做比，消除未知量。
3.两状态问题解题思路(1)就两种不同状态下的条件，分别列出欧姆定律；(2)根据不变的量联立两式求解。
【过手练习】1.如图所示电路，当S断开时电压表的示数为6伏，电流表的示数为1A；S闭合时，电流表的读数为1.5A，求：(1)、R1的电阻；(2)、R2的电阻。
2.定值电阻R1和R2的电阻值分别为6Ω和9Ω。
当电阻R1和定值电阻R3串联接到某电源上时，电阻R3两端的电压为4V。
当电阻R2和R3串联接在同一电源上时，电阻R3两端的电压为3V。
电源电压不变。
求：（1）电阻R3的阻值（2）电源电压3．如图4所示电路，电源电压U＝18V，且保持不变，R3＝3R2，当开关S断开和闭合时，电压表V的示数之比为8:3。
求：（1）当开关S断开和闭合时，电流表的示数之比。
（2）当开关S断开时，电阻R3两端的电压是多少伏？4．如图5所示的电路中,电源电压一定。
灯L上标有“4V 8Ω”字样，假设灯的电阻不受温度影响。
当开关S断开时，灯泡正常发光，电压表V1与V2的示数之比为6:7；当开关S闭合时，电流表示数改变了0.4A。
求：（1）电源电压；（2）电阻R 1的值。
5．在图8所示电路中，电源电压一定。
中考物理二轮电学专题复习教学设计人教版
2. 教学评价单一：目前主要依赖课后作业和考试，缺乏过程性评价，难以全面了解学生的学习情况。
（三）改进措施
1. 增强课堂互动：设计更多互动环节，如课堂提问、角色扮演等，鼓励学生积极参与，提高课堂氛围。
2. 丰富教学评价：除了作业和考试，增加课堂表现、实验操作等过程性评价，更全面地了解学生的学习情况。
- 校本资源库：教师共享教学资源，学生可自主学习。
4. 信息化资源：
- 网络教育资源：电学知识讲解视频、习题库等；
- 电子图书、教育APP。
5. 教学手段：
- 实物演示：展示电路连接、实验操作等；
- 小组讨论：促进学生互动交流；
- 案例分析：讲解典型例题，提高解题能力；
- 课堂提问：激发学生思考，巩固知识点。
学生活动：
- 完成作业：认真完成作业，巩固学习成果。
- 拓展学习：利用拓展资源，提升电学知识水平。
- 反思总结：对学习过程进行反思，提出改进措施。
教学方法/手段/资源：
- 自主学习法：鼓励学生自主完成作业和拓展学习。
- 反思总结法：引导学生进行自我评价和总结。
作用与目的：
- 巩固电学知识点，提升解题技能。
- 解答疑问：针对学生在活动中产生的疑问，进行解答。
学生活动：
- 听讲并思考：积极参与课堂，思考教师提出的问题。
- 参与课堂活动：在小组讨论和实验中，应用所学知识，解决实际问题。
- 提问与讨论：主动提问，与同学和教师交流。
教学方法/手段/资源：
- 讲授法：通过讲解，帮助学生理解电学重难点。
- 实践活动法：通过实验和小组讨论，加深对知识点的理解。
中考二轮复习电学计算教学案
2010中考第二轮复习教案案-电学计算题分类例析专题一、复习目标：①记住欧姆定律的内容、表达式，并能熟练运用欧姆定律解决简单的电路问题；②知道串并联电路中电流、电压、电阻的关系，并分析解决简单的串、并联问题；③知道电功、电功率的公式，并会求解简单的问题；④知道额定电压、额定功率、实际功率以及它们之间的关系；⑤记住焦耳定律公式并能用焦耳定律进行求解通电导体发热问题。
二、知识储备：1、欧姆定律：（1）内容：（2）公式：变形公式：、（3）适用条件：23⑴纯电阻电路：电阻R,电路两端电压U,通过的电流强度I.电功: W= 电热:Q= 电热和电功的关系表明: 在纯电阻电路中,电功电热.也就是说电流做功将电能全部转化为电路的⑵非纯电阻电路：电流通过电动机M时电功 :W= 电热: Q= 电热和电功的关系：=机械能+表明: 在包含有电动机,电解槽等非纯电阻电路中,电功仍UIt,电热仍I2Rt.但电功不再等于电热而是电热了.4、电能表的铭牌含义：220V5A2500R/KW.h5、额定电压是指用电器在____时的电压，额定功率是指用电器在____时的电功率。
某灯泡上标有“PZ220-60”，“220”表示，“60”表示电阻是三、典题解读：题型一：简单串并联问题的阻值为10 。
闭合电键S，电流表A1的例1、如图1所示的电路中，电阻R1示数为0.3A，电流表A的示数为0.5A.求(1)通过电阻R2的电流.(2)电源电压.(3)电阻R的阻值例2、如图所示，小灯泡标有“2.5V”字样，闭合开关S后，灯泡L正常发光，电流表、电压表的示数分别为0.14A和6V.试求（1）电阻R的阻值是多少？（2）灯泡L消耗的电功率是多少？解题方法：解决串、并联电路的问题，首先要判断电路的连接方式，搞清串并联电路中电流、电压、电阻的关系，结合欧姆定律和其它电学规律加以解决。
练习：1、把R1和R2串联后接到电压为12伏的电路中，通过R1的电流为0.2安，加在R2两端的电压是4伏．试求：（1）R1和R2的电阻各是多少?（2）如果把R1和R2并联后接入同一电路（电源电压不变），通过干路的电流是多少?2、如图所示,电源电压不变.闭合开关S，小灯泡L恰好正常发光。

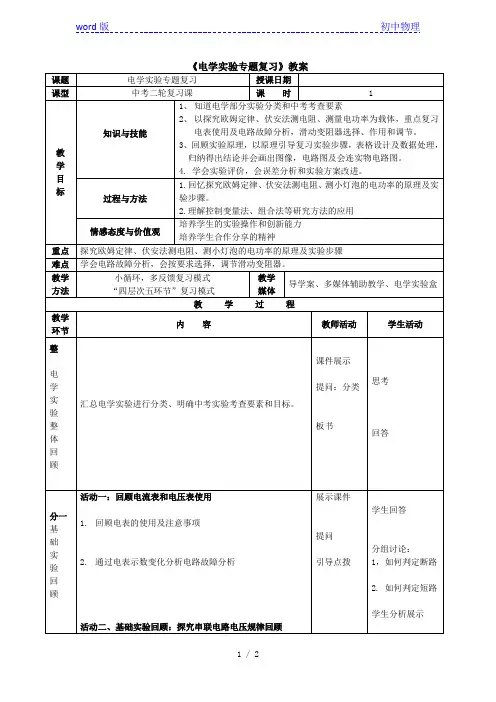

人教版物理九年级二轮复习专题复习《电学实验专题复习》教案
反馈练习一引导点拨学生展示。
其余学
生认真倾听补充
练习
展示
分二重点实验回顾活动三、实验电路总结回顾引入滑动变阻器作用、调节及选
择。
活动四、图像画法总结及结论表述
反馈练习二
活动五、数据表格及数据处理
表格怎样设计和设计依据
小灯泡电阻可以取平均值吗？为什么？
反馈练习三
活动六、误差分析及实验方案改进
如何准确测小灯泡的额定功率
反馈练习四
课件展示
提问
引导分析
规律总结
提问
点拨
总结
板书
提问
点拨：电压
表分度值
分组讨论：
1.滑变作用
2.滑变调节及选
择
总结整理
学生展示。
其余学
生认真倾听补充
练习展示
回答展示
练习展示
学生讨论，回答展
示
练习展示
合活动七:回顾认识提升
本节课复习过的考查要素小结
引导分组讨论，完成知
识体系
补活动八、自我反思，
你还有哪些问题需要解决？释疑
自我感悟
反思
测达标检测巡回指导
校对
练习
展示。
初三物理电学计算专题复习教案
初三物理电学计算专题复习教案教案标题：初三物理电学计算专题复习教案教学目标：1. 理解电流、电压和电阻的概念，并能正确运用欧姆定律进行电路计算。
2. 掌握串联电路和并联电路的计算方法，能够解决相关问题。
3. 熟悉电功率和电能的计算公式，能够应用于实际问题。
4. 提高学生的计算能力和解决实际问题的能力。
教学准备：1. 教材：初中物理教材2. 多媒体设备：投影仪、电脑3. 教学工具：实验电路板、电流表、电压表、电阻器等4. 复习资料：电学计算专题练习题、答案解析教学过程：一、导入（5分钟）1. 利用多媒体展示电学计算的实际应用场景，引发学生的兴趣。
2. 复习电流、电压和电阻的概念，让学生回顾相关知识。
二、知识讲解与示范（15分钟）1. 通过多媒体展示电路图和相关计算公式，讲解串联电路和并联电路的计算方法。
2. 以示例题的形式进行示范，解答学生在计算中可能遇到的问题。
三、练习与巩固（25分钟）1. 学生个人练习：发放练习题，让学生独立完成。
2. 学生合作练习：将学生分成小组，让他们相互讨论、解答问题，并互相检查答案。
3. 教师巡回指导，解答学生提出的问题，并纠正他们的错误。
四、拓展应用（15分钟）1. 利用实验电路板等实物进行实验演示，让学生观察和测量电路中的电流、电压和电阻。
2. 引导学生运用所学知识，解决实际生活中的电学问题，如家庭用电计算等。
五、总结与反思（5分钟）1. 总结本节课所学的内容，强调重点和难点。
2. 鼓励学生积极思考和提问，以便更好地理解和掌握电学计算知识。
3. 收集学生的反馈意见，及时调整教学策略。
教学延伸：1. 鼓励学生积极参加物理实验，加深对电学计算的理解。
2. 建议学生多做电学计算练习题，提高计算能力和解决实际问题的能力。
3. 推荐相关的电学计算工具和资源，帮助学生自主学习和提高。
教学评估：1. 教师观察学生在课堂上的学习态度和参与度。
2. 检查学生完成的练习题，评价他们的计算准确性和解题能力。
09年中考物理电路和电流复习教案2
第五章电路和电流第二课时一、复习内容及过程1、电流（一）、电流的三种效应。
1、电流的热效应。
如白炽灯，电饭锅等。
2、电流的磁效应，如电铃等。
3、电流的化学效应，如电解、电镀等。
（二）、电流的概念：电流等于1s内通过导体横截面积的电荷量。
说明：电流只与电荷量、通电时间有关，与导线的粗细，即横截面积的大小无关。
（三）、物理意义：电流表示电流的大小或强弱。
（四）、计算电流的公式：I=Q/t 其中I表示电流，单位是： A ； Q表示：电荷量，单位是： C ；t表示时间，单位是： s（五）、单位：1、国际单位： A 2、常用单位：mA 、μA3、换算关系：1A=1000mA 1mA=1000μA某同学用台灯工作时电流约140 mA ，合0.14 A（六）、测量：1、仪器：电流表，符号：2、方法：㈠读数时应做到“三看清”即看清接线柱上标的量程，看清每大格电流值、看清每小格电流值㈡使用时规则：①电流表要串联在电路中；②电流从电流表的正接线柱流入，负接线柱流出，否则指针反偏。
③被测电流不要超过电流表的最大测量值。
Ⅰ危害：被测电流超过电流表的最大测量值时，不仅测不出电流值，电流表的指针还会被打弯，甚至表被烧坏。
Ⅱ选择量程：实验室用电流表有两个量程，0—0.6A 和0—3A。
测量时，先选大量程，用开关试触，若被测电流在0.6A—3A可测量，若被测电流小于0.6A则换用小的量程，若被测电流大于3A则换用更大量程的电流表。
④绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。
2、电压（一）、电压的作用1、电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
2、电路中获得持续电流的条件①电路中有电源（或电路两端有电压）②电路是连通的。
注：说电压时，要说“xxx ”两端的电压，说电流时，要说通过“xxx ”的电流。
（二）、电压的单位1、国际单位： V 常用单位：kV mV 、μV 换算关系：1Kv ＝1000V 1V ＝1000 mV 1 mV ＝1000μV2、记住一些电压值： 一节干电池1.5V 一节蓄电池 2V 家庭电压220V 安全电压不高于36V （三）、电压测量： 1、仪器：电压表 ，符号：2、读数时，看清接线柱上标的量程，每大格、每小格电压值3、使用规则：①电压表要并联在电路中。
初三物理电学实验专题复习教案
初三物理电学实验专题复习教案学习必备欢迎下载初三物理二轮总复习补习班教案目标提高班?名师培优精讲【教学目标】《电学》实验专题复习1.?电学实验题的审题技巧；2.?电学实验的答题规范要求。
【教学重点】1.?如何快速审题抓住实验目的审清实验步骤。
【教学难点】1.?创新性电学实验题。
【进门得分】★★实验?1 测量小灯泡的电功率1.(株洲?27?题)(8?分)某实验小组用伏安法测量小灯泡的电功率,待测小灯泡的额定电压为?2.5V.(1)请用笔画线代替导线,完成图甲实物电路的连接(要求:连线不得交叉,电压表量程要正确)(2)检查电路连接无误后,闭合开关?S,灯泡不亮,电压表有示数,电流表指针几乎不动,产生这一现象的原因可能是_____________________________；(3)故障排除后进行实验?,通过移动滑片记录了多组数据?,并作了如图乙所示的I-U?图像据图可知小灯泡的额定功率为______W(4)现将该小灯泡与一个?10Ω?的定值电阻申联后接入电压为?3V?的电源两端,此时小灯泡的实际功率是_______W2.(十堰?39?题)(6?分)在“测定小灯泡的电功率”的实验中(小灯泡标有“3.8V”第?1?页学习必备欢迎下载字样),电源电压恒定(1)请你用笔画线代替导线,将甲图中的实物电路连接完整,要求滑动变阻器滑片P?向右滑动时灯泡变亮(2)在检查电路连接时,变阻器滑片?P?应移到______端(选填“A”或“B”),目的是为了保护电路(3)实验时?,要使小灯泡正常发光?,应移动滑动变阻器滑片P?使电压表示数为_______V?时,电流表示数如图乙所示,通过灯泡的电流为_______A灯泡的额定功率为_______W(4)做完实验后?,小明看到实验台上有一个定值电阻?R,上边的数字模糊不清?,想测出它的阻值?,可是发现电压表损坏?,经过小组讨论设计了如图丙和丁两个电路图,小明认为利用前面的数据和这两个电路图,都能测出?R?的阻值,你认为能测出R?阻值的电路图是_______3.(泰州?48?题)(9?分)在“测量小灯泡的功率”的实验中(1)小明设计了如图甲所示的电路图?,按照电路图?,已完成部分实物电路连接?(如图乙所示),根据图乙中的信息,电压表量程应选?0∽_____V；若开关闭合后,向左移动滑动变阻器滑片?P,能使电路中电流变大?,应将开关右侧接线柱与滑动变阻器的_______（选填“A”、“B”、“C”或“D”)接线柱相连,(2)正确连接好电路,闭合开关后发现,小灯泡不亮,电流表示数为零,而电压表示数接近电源电压?,经检查,电流表是完好的?,仅滑动变阻器或小灯泡存在故障?,则电路中的故障是________________排除故障后,闭合开关仍发现小灯泡不亮,电流表指针偏转很小,要使该小灯泡发光只需______________________。
人教版物理九年级二轮复习专题复习《电学实验专题复习》教案
教案：人教版物理九年级二轮复习专题复习《电学实验专题复习》一、教学内容本节课的教材章节为人教版物理九年级下册第16章《电流与电压的关系》和第17章《电阻》。
主要内容包括：电流与电压的关系实验、电阻的测量实验以及欧姆定律的应用实验。
二、教学目标1. 掌握电流与电压的关系，理解欧姆定律的含义。
2. 学会使用欧姆表测量电阻，提高实验操作能力。
3. 能够运用欧姆定律解决实际问题，提高解决问题的能力。
三、教学难点与重点重点：电流与电压的关系，欧姆定律的应用。
难点：电流与电压关系的实验操作，电阻的测量。
四、教具与学具准备教具：电源、电压表、电流表、电阻箱、导线等。
学具：笔记本、笔、实验报告单。
五、教学过程1. 实践情景引入：教师通过展示一个充电宝，让学生思考：充电宝的电量是如何表示的？电量与电压、电流有什么关系？从而引出本节课的主题——电流与电压的关系。
2. 电流与电压的关系实验：（1）教师讲解实验原理：在电阻不变的情况下，电流与电压成正比。
（2）学生分组进行实验，测量不同电压下的电流值。
（3）学生记录实验数据，并绘制电流电压图像。
3. 电阻的测量实验：（1）教师讲解欧姆表的使用方法：选择合适的挡位，进行欧姆调零，测量电阻。
（2）学生分组进行实验，测量不同电阻值。
（3）学生记录实验数据，并计算电阻值。
4. 欧姆定律的应用实验：（1）教师提出问题：如何计算一个未知电阻的值？（2）学生分组进行实验，运用欧姆定律计算未知电阻值。
六、板书设计板书内容：电流与电压的关系：1. 电流与电压成正比2. 电流与电压成反比欧姆定律：1. 公式：I = V/R2. 应用：计算未知电阻值七、作业设计作业题目：1. 请根据实验数据，绘制电流电压图像。
电阻1：10Ω电阻2：20Ω电阻3：30Ω答案：1. 电流电压图像应为直线，斜率为正值，表示电流与电压成正比。
2. 电阻1的测量值为10Ω，电阻2的测量值为20Ω，电阻3的测量值为30Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2009电学计算题分类例析专题一、复习目标：①记住欧姆定律的内容、表达式，并能熟练运用欧姆定律 解决简单的电路问题；②知道串并联电路中电流、电压、电阻的关系，并分析解决简单的串、并联问题； ③知道电功、电功率的公式，并会求解简单的问题；④知道额定电压、额定功率、实际功率以及它们之间的关系；⑤记住焦耳定律公式并能用焦耳定律进行求解通电导体发热问题。
二、知识储备：1、欧姆定律：（1）内容：（2）公式： 变形公式： 、（3）适用条件：23⑴纯电阻电路：电阻R,电路两端电压U,通过的电流强度I. 电功: W= 电热:Q= 电热和电功的关系 表明: 在纯电阻电路中,电功 电热.也就是说电流做功将电能全部转化为电路的 ⑵ 非纯电阻电路： 电流通过电动机M 时 电功 :W= 电热: Q= 电热和电功的关系： =机械能+ 表明: 在包含有电动机,电解槽等非纯电阻电路中,电功仍 UIt,电热仍 I 2Rt.但电功不再等于电热而是 电热了. 4、电能表的铭牌含义：220V 5A2500R/KW.h5、额定电压是指用电器在__ __时的电压，额定功率是指用电器在____ 时的电功率。
某灯泡上标有“PZ220-60”，“220”表示 ，“60”表示 电阻是三、典题解析：题型一：简单串并联问题例1、 如图1所示的电路中，电阻R 1的阻值为10Ω。
闭合电键S ，电流表A 1的示数为0.3A ，电流表A 的示数为0.5A.求(1)通过电阻R 2的电流.(2)电源电压.(3)电阻R 2的阻值例2、如图所示，小灯泡标有“2.5V ”字样，闭合开关S 后，灯泡L 正常发光，电流表、电压表的示数分别为0.14A 和6V.试求（1）电阻R 的阻值是多少？（2）灯泡L 消耗的电功率是多少？练习：1、把R 1和R 2串联后接到电压为12伏的电路中，通过R 1的电流为0.2安，加在R 2两端的电压是4伏．试求：（1）R 1和R 2的电阻各是多少?（2）如果把R 1和R 2并联后接入同一电路（电源电压不变），通过干路的电流是多少?2、如图所示,电源电压不变.闭合开关S ，小灯泡L 恰好正常发光。
已知R 1=12Ω，电流表A 1的示数为0.5A ，电流表A 的示数为1.5A 。
求：（1）电源电压；（2）灯L 的电阻；（3）灯L 的额定功率。
题型二：额定功率、实际功率的计算 例1、把一个标有“220V 40W ”灯泡接在电压为110V 电源上使用，该灯泡的额定状态下的电阻、额定电流、额定功率、实际状态下的电阻、电流、实际功率分别是多少？ 例2 、标有“6V,6W ”和“3V,6W ”的两只灯泡串联接在电源上，有一只灯泡正常发光，而另一只较暗，分析： （1）电源电压（2）两灯泡消耗的实际功率分别是多少？ （3）两灯泡哪只较亮？ 练习：1、 有一只标有“PZ220—40”的灯泡，接在220V 家庭电路中，求： 〈1〉灯泡正常发光时的电阻？ <2〉灯泡正常发光时通过它的电流？ 〈3〉1KW·h 电可供此灯泡正常工作长时间？ 〈4〉若实际电压为200V ，则灯泡的实际功率为多大？灯泡的发光情况如何？ 题型三：电热计算 例1、两电阻串联在电路中，其R 1=4Ω，R 2=6Ω，电源电压10V ，那么在1min 时间内电流通过各电阻产生的 热量是多少？总共产生了多少热量？例2、一台电动机线圈电阻0.3Ω，接在12V 的电路上时，通过电动机的电流为0.5A ，在5min 内电流做功及电流产生的热量分别多大？ 例3、两根相同的电阻丝，电阻为R ，将它们串联后接到电源上，20min 可以烧开一壶水；如果将它们并联后，接到同一电源上（设电源电压不变），烧开这壶水需要多长时间。
例2 练习2练习：1、一台接在220V 电压的电路中正常工作的电风扇，通过风扇电动机的电流为0.455A ，测得风扇电动机线圈电阻为5Ω，试求 （1）电风扇的输入功率多大？（2）电风扇每分钟消耗电能多少？（3）风扇的电动机每分钟产生的电热多少？产生机械能多少？2、热水器中有两根电热丝，其中一根通电时，热水器中的水经15min 沸腾，另一根单独通电时，热水器中的水经30min 沸腾。
如把两根电热丝分别串联和并联，问通电后各需多少时间才能沸腾？（设电热丝电阻不变）。
题型四：生活用电问题例1、小欣家的电冰箱功率是0.2kW 。
双休日全家外出的两整天里，只有电冰箱在自动间歇工作。
这两天前后，电能表示数如图4所示。
则这两天时间内，电冰箱消耗的电能是多少？实际工作时间是多长？例2、 小王家电能表上标有“220V 10A”字样，他家原有电器的总功率是1500W 。
最近新买了一个电热水器，铭牌上部分数据如下表所示。
(计算结果保留小数点后两位小数)试求：(1)电热水器的额定电流是多少安培？(2)电热水器正常工作时的电阻是多少欧姆？(3)将电热水器接入家庭电路后，通过计算回答他家的用电器能否同时使用？练习：饮水机是一种常见的家用电器，其工作原理可简化为如图17所示的电路，其中S 是一个温控开关，1R 为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S 自动切换到另一档，饮水机便处于保温状态。
（1）试确定温控开关S 接a 或b 时，饮水机分别对应的工作状态。
（2）若饮水机加热时发热板的功率为550W ，而保温时发热板的功率为88W ，求电阻2R 的阻值（不考虑温度对阻值的影响）。
题型五、变化电路问题例1、 如图10-13所示，已知电阻R 1=10Ω，R 2=20Ω，电源电压U=6V ．试根据下列要求进行求解：（1）当开关S 1、S 2都断开，S 3闭合时，求电流表的示数和R 1的电压； （2）当S 1、S 2都闭合，S 3断开时，求电流表示数； （3）开关处于何种情况下，电流表会烧坏？例2．如图所示电路，电源电压U 保持不变，电源电压为12伏特，定值电阻R 1的阻值为4欧姆，滑动变阻器的最大阻值为8欧姆，当滑动变阻器的滑片P 从a 端向b 端滑动的过程中，电流表、电压表示数的变化范围 ？解题方法：由于开关的通断、滑动变阻器滑片的移动改变了电路的结构，电路中的电流、电压值会发生变化，称之为变化电路问题。
解决变化电路问题的关键是把动态电路变成静态电路，即画出每次变化后的等效电路图，标明已知量和未知量，再根据有关的公式和规律去解题。
练习： 1、如图140所示，Ｒ1＝20欧，Ｒ2＝40欧，电源电压保持不变．（1）当开关S 1、S 2都闭合时，电流表Ａ１的示数是0.6安，小灯泡Ｌ恰好正常发光，求电源电压和小灯泡的额定电压；（2）当开关S 1、S 2都断开时，电流表A 2的示数是0.2安，求小灯泡的实际功率；（3）小灯泡的额定功率是多少?2、如图15所示的电路中，电源电压U=6V ，保持不变，电阻R 1为5欧。
（1）闭合开关S 1，断开S 2，并将滑动变阻器的滑片P 滑至b 端时，测得R 1两端的电压U 1=1.2V ，求滑动变阻器的最大阻值。
（2）当开关S 1、S 2都闭合，并将滑动变阻器的滑片Pa 滑至a 端时，若已知R 2为7.5欧，求此时干路中的电流为多少？题型六：电路保护问题例1、在伏安法测电阻的实验中，电压表的示数为4.8V ，电流表的示数为0.5A 。
如果改变电源电压后，电压表的示数为12V ，前后两次都用量程为0～0.6A 的电流表行不行？如果不行，应该怎么办？例2、如图11所示，电路的电源电压和灯泡电阻不变，R 1=5 ，灯L 标有“8V 6.4W ”字样，电流表量程为0～3A ，滑动变阻器标有“2A ”字样。
（1）只闭合S 1时，电流表的示数为0.6A ，求电源电压。
（2）闭合S 1、S 2、S 3，滑片移到b 端时，电流表的示数为I 总=2A ，求变阻器的最大阻值。
（3）若电压表的量程为0～3V ，电流表的量程为0～3A ，只闭合S 2时，在保证电路安全的情况下，求变阻器连入电路的阻值范围。
图140 例1练习：1、如图25所示，电源电压保持不变．闭合开关S 后，滑动变阻器R 0的滑片P 在移运过程中，电压表的示数变化范围为0～4伏，电流表的示数变化范围为0.5～1安，求：（1）R 的阻值； （2）R 0的最大阻值； （3）电源电压．2、如图所示，电源电压是4.5V ，电阻R 1＝5欧，变阻器R 2 的最大阻值是20欧姆，电流表的量程是0～0.6安，典押表的量程0 ～3伏，为保护电表不损害，变阻器接入电路的阻值范围是多少？题型七、开放性问题例1 、如图12所示，R 1为12 的定值电阻，电源电压为9V ，开关闭合后电流表示数为0.5A ，通电5min.请你根据这些条件,求出与电阻R 2有关的四个电学物理量例 2、 如图13所示的电路，R 1与R 2并联，已知R 1=10Ω，通过R 1的电流 I 1=3A 。
请你补充一个条件，求出电阻R 2的电功率大小（要求：条件不能重复，数据自定，并写出简要计算过程）（1）补充条件 ，计算 ； （2）补充条件 ，计算 。
四、达标检测：1.某家庭电路中选用标有“220V3A”的电能表，正常使用三盏“220V60W”的灯和一台“220V75W”电视机，节日晚上想再装标有“220V15W”的彩色串灯以增添喜庆气氛。
问最多能装几盏？ （用两种方法）2.某教学大楼共有 12间教室，每间教室装有“220V 60W”的电灯6盏。
