维修电工实训报告（5篇范例）第一篇：维修电工实训报告安全用电1.1 学会看安全用电标志明确统一的标志是保证用电安全的一项重要措施。
统计表明，不少电气事故完全是由于标志不统一而造成的。
例如由于导线的颜色不统一，误将相线接设备的机壳，而导致机壳带电，酿成触点伤亡事故。
标志分为颜色标志和图形标志。
颜色标志常用来区分各种不同性质、不同用途的导线，或用来表示某处安全程度。
图形标志一般用来告诫人们不要去接近有危险的场所。
为保证安全用电，必须严格按有关标准使用颜色标志和图形标志。
我国安全色标采用的标准，基本上与国际标准草案（ＩＳＤ）相同。
一般采用的安全色有以下几种：１、红色：用来标志禁止、停止和消防，如信号灯、信号旗、机器上的紧急停机按钮等都是用红色来表示“禁止”的信息。
２、黄色：用来标志注意危险。
如“当心触点”、“注意安全”等。
３、绿色：用来标志安全无事。
如“在此工作”、“已接地”等。
４、蓝色：用来标志强制执行，如“必须带安全帽”等。
５、黑色：用来标志图像、文字符号和警告标志的几何图形。
按照规定，为便于识别，防止误操作，确保运行和检修人员的安全，采用不同颜色来区别设备特征。
如电气母线，Ａ相为黄色，Ｂ相为绿色，Ｃ相为红色，明敷的接地线涂为黑色。
在二次系统中，交流电压回路用黄色，交流电流回路用绿色，信号和警告回路用白色。
1.2 安全用电的注意事项：随着生活水平的不断提高，生活中用电的地方越来越多了。
因此，我们有必要掌握以下最基本的安全用电常识：l、认识了解电源总开关，学会在紧急情况下关断总电源。
2、不用手或导电物（如铁丝、钉子、别针等金属制品）去接触、探试电源插座内部。
3、不用湿手触摸电器，不用湿布擦拭电器。
4、电器使用完毕后应拔掉电源插头；插拔电源插头时不要用力拉拽电线，以防止电线的绝缘层受损造成触电；电线的绝缘皮剥落，要及时更换新线或者用绝缘胶布包好。
5、发现有人触电要设法及时关断电源；或者用干燥的木棍等物将触电者与带电的电器分开，不要用手去直接救人；年龄小的同学遇到这种情况，应呼喊成年人相助，不要自己处理，以防触电。
中级维修电工实训报告 (参考)
项目一：电机控制线路1.实训的主要目的A)了解电机控制原理图、电器布置图及安装接线图的分析与画法；B)能熟练分析较复杂的控制电路、应用知识设计一般的控制电路；C)学会基本的接线原则，认识并了解熔断器及交流接触器的功能，学会区分主回路和控制回路。
2.低压电器元件的作用及原理熔断器FU，主要用作短路保护。
在此实训过程中，我们使用RL系列螺旋式熔断器。
工作原理：当电路发生短路故障时，熔断器电流超过某一规定值时，产生的热量使熔断体熔断，从而自动断开电路，起到保护作用。
交流接触器KM：主要由电磁系统、触电系统、灭弧装置、及辅助器件等组成。
当接触器的线圈回路得电，线圈中流过电流产生磁场使铁心产生足够大吸引力、通过传动机构带动三对主触点和两对动合触点闭合，两对动断触点断开，当线圈失电时磁场消失，接触器复位。
按钮开关SB：由按钮、复位弹簧、桥式动触点、动合静触点、动断静触点支柱连杆及外壳等部分组成。
时间继电器KT，是一种利用电磁原理和机械的动作实现触点延时接通和断开的自动控制电器。
实训中我们使用的是通电延时时间继电器。
当线圈得电时，常闭触点直接接通。
当设定的延时时间到后，常闭触点断开，常开触点闭合。
3实训中的工具、仪表、材料和电气元件工具：螺钉旋具、尖嘴钳、斜口钳、剥线钳等等仪表：主要为万用表器材：控制板一块、行线槽、塑铜线、编码管、螺钉、平垫圈型号和数量按需而定元件：线槽、熔断器、交流接触器、按钮、端子排实训的具体项目和内容项目一：手动星三角控制线路原理1234项目二：接线工艺1. 布线通道尽可能少，同路并行导线主控电路集中，单层密排，紧贴安装面布板。
2．同一平面的导线不能交叉，非交叉步可的，该导线应在接线端子引出时，就水平架空跨越。
3. 布线应横平竖直，布线均匀。
变换走向时应垂直。
4. 布线时严禁损伤线芯和导线绝缘。
5. 导线与接线端子或接线柱连接时，不得呀绝缘层，不反圈及不露铜过长机床电路排故障培训（一）铣床（1）主轴电动机M1不能起动首先检查各开关是否处于正常工作位置。
中级电工实习实验报告

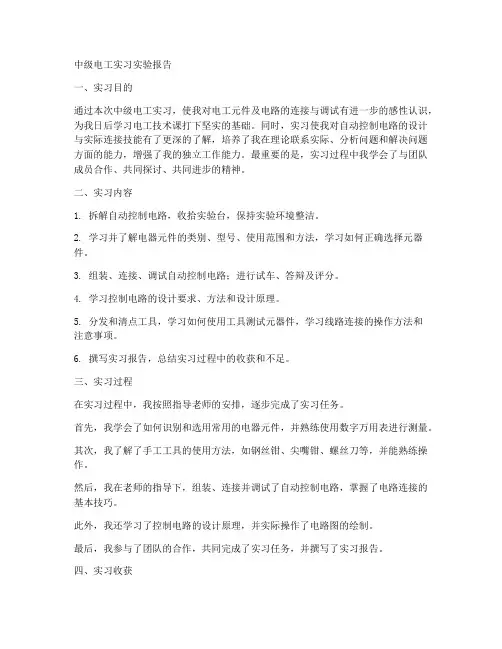

中级电工实习实验报告一、实习目的通过本次中级电工实习，使我对电工元件及电路的连接与调试有进一步的感性认识，为我日后学习电工技术课打下坚实的基础。
同时，实习使我对自动控制电路的设计与实际连接技能有了更深的了解，培养了我在理论联系实际、分析问题和解决问题方面的能力，增强了我的独立工作能力。
最重要的是，实习过程中我学会了与团队成员合作、共同探讨、共同进步的精神。
二、实习内容1. 拆解自动控制电路，收拾实验台，保持实验环境整洁。
2. 学习并了解电器元件的类别、型号、使用范围和方法，学习如何正确选择元器件。
3. 组装、连接、调试自动控制电路；进行试车、答辩及评分。
4. 学习控制电路的设计要求、方法和设计原理。
5. 分发和清点工具，学习如何使用工具测试元器件，学习线路连接的操作方法和注意事项。
6. 撰写实习报告，总结实习过程中的收获和不足。
三、实习过程在实习过程中，我按照指导老师的安排，逐步完成了实习任务。
首先，我学会了如何识别和选用常用的电器元件，并熟练使用数字万用表进行测量。
其次，我了解了手工工具的使用方法，如钢丝钳、尖嘴钳、螺丝刀等，并能熟练操作。
然后，我在老师的指导下，组装、连接并调试了自动控制电路，掌握了电路连接的基本技巧。
此外，我还学习了控制电路的设计原理，并实际操作了电路图的绘制。
最后，我参与了团队的合作，共同完成了实习任务，并撰写了实习报告。
四、实习收获通过本次实习，我对电工元件及电路的连接与调试有了更深入的了解，提高了自己的动手能力。
同时，实习过程中的团队合作让我学会了与他人沟通、协作，锻炼了我的综合素质。
此外，实习使我对电工技术有了更全面的认识，为今后的学习和工作打下了基础。
五、实习不足在实习过程中，我发现自己在理论知识方面还有待加强，对某些电工元件的工作原理理解不够深入。
此外，我在实际操作中，有时会出现紧张、慌乱的情况，影响操作的准确性。
今后，我将继续努力学习理论知识，提高自己的动手能力，克服心理障碍，提高操作的稳定性。
中级维修电工实习报告

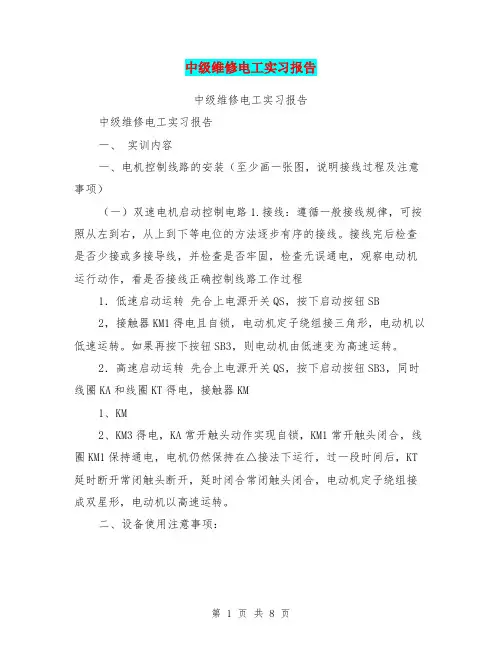

中级维修电工实习报告中级维修电工实习报告中级维修电工实习报告一、实训内容一、电机控制线路的安装（至少画一张图，说明接线过程及注意事项）（一）双速电机启动控制电路1.接线：遵循一般接线规律，可按照从左到右，从上到下等电位的方法逐步有序的接线。
接线完后检查是否少接或多接导线，并检查是否牢固，检查无误通电，观察电动机运行动作，看是否接线正确控制线路工作过程1．低速启动运转先合上电源开关QS，按下启动按钮SB2，接触器KM1得电且自锁，电动机定子绕组接三角形，电动机以低速运转。
如果再按下按钮SB3，则电动机由低速变为高速运转。
2．高速启动运转先合上电源开关QS，按下启动按钮SB3，同时线圈KA和线圈KT得电，接触器KM1、KM2、KM3得电，KA常开触头动作实现自锁，KM1常开触头闭合，线圈KM1保持通电，电机仍然保持在△接法下运行，过一段时间后，KT 延时断开常闭触头断开，延时闭合常闭触头闭合，电动机定子绕组接成双星形，电动机以高速运转。
二、设备使用注意事项：1、使用多用接线板前必须认真检查板面、板后的接线柱是否牢固，所接导线是否牢固，闸刀开关及板上的保险丝是否完好，发现问题及时解决。
2、认真检查多用接线板上的各中低压电器是否完好，灵活，所接导线是否牢固，发现问题及时解决。
（2）带能耗制动的Y-△启动控制电路1.接线：遵循一般接线规律，可按照从左到右，从上到下等电位的方法逐步有序的接线。
接线完后检查是否少接或多接导线，并检查是否牢固，检查无误通电，观察电动机运行动作，看是否接线正确控制线路工作过程按SB2→KM1.KM3合Y启动→延时几秒后KM3释放KM1,KM2合→△运行按SB1，KA,KM3合：KM1，KM2断进入能耗制动二、设备使用注意事项：1、使用多用接线板前必须认真检查板面、板后的接线柱是否牢固，所接导线是否牢固，开关及板上的保险丝是否完好，发现问题及时解决。
2、认真检查多用接线板上的各中低压电器是否完好，灵活，所接导线是否牢固，发现问题及时解决。
维修电工中级实训报告(字)
维修电工中级实训报告（5300字）广东机电职业技术学院维修电工中级实训报告（2011-2012学年第一学期）专业：电气自动化班级：姓名：学号：指导教师：时间：第10~11 周（20xx年10 月30 日——20xx年11 月12 日）一、电机接线培训（一）双速电机调速1、双速电机的调速过程首先合上空气开关QF引入三相电源；按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机在低速运行。
若想转为高速运转，则按SB3按钮，KA 、KT线圈回路通电，KA 常开触点闭合，时间继电器开始计时（此时电动机还在在低速运行状态）；当计时器到达所设的时间时，时间继电器常开触点闭合，常闭触点断开；KM3线圈回路通电，KM3常开触点闭合，KM2线圈回路通电并自锁，KM2、KM3常闭触点断开，接触器KM1线圈断电（其辅助常闭触头恢复为闭合），KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离；KM2、KM3主触头闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法，此时电动机由△接法转换成Y接法由低速运行变为高速运图2—12. 双速电机调速的接线过程（1）主电路的接线，根据如上图所示的电路图连接主电路。
首先三相电源线接入空气开关QF，熔断器FU，交流接触器KM1的主触点，热继电器FR，电机的U1、V1、W1；然后在熔断器FU的输出端引出三相电源线接接入交流接触器KM3的主触点，再接入电机的W2、V2、U2端接口。
最后接KM2。
（2）控制电路的接线，如图所示，由一个一个的回路逐步连接。
（a）FU1→FR→SB1常闭触点→KM2常闭触点1→KM3常闭触点1→KM1线圈→FU2。
（b）SB1常闭触点┌→KM1常开触点→KA 常闭触点1→KM2常闭触点2 ┌→KM1线圈→FU2∟KT常闭触点∟KT线圈→FU2 (c) KM1常开触点进端→SB3常开触点→KT常闭触点出端；（d）SB3常开触点进端→KA常闭触点2┌→KT常开触点→KM3常开触点1→KM2线∟SB3常开触点出端圈→FU2;（e）KA常闭触点2进端→KM3常开触点2┌→KM1常闭触点→KM3线圈→∟KT常开触点出端FU2。
维修电工中级实习报告

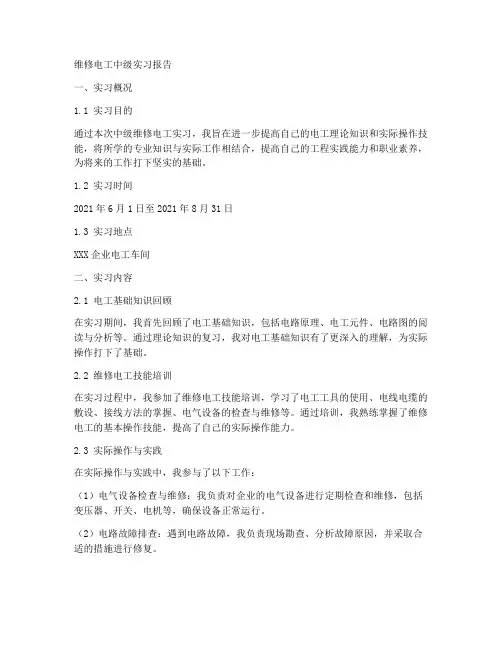

维修电工中级实习报告一、实习概况1.1 实习目的通过本次中级维修电工实习，我旨在进一步提高自己的电工理论知识和实际操作技能，将所学的专业知识与实际工作相结合，提高自己的工程实践能力和职业素养，为将来的工作打下坚实的基础。
