标准稠度用水量
水泥净浆标准稠度用水量名词解释
水泥净浆标准稠度用水量名词解释水泥净浆标准稠度用水量名词解释1. 引言在建筑和土木工程中，水泥净浆是一种常用的建筑材料，用于加固和黏结结构物。
而水泥净浆标准稠度用水量则是评估水泥净浆流动性能和工作性能的关键参数。
在本文中，我将对水泥净浆标准稠度用水量进行全面解释，并通过深度和广度的分析，帮助读者更好地理解这一概念。
2. 水泥净浆标准稠度用水量的定义水泥净浆标准稠度实验是利用特定比例的水与水泥混合，通过测量流动性的方法来评估水泥净浆的稠度。
水泥净浆标准稠度用水量则指的是在标准稠度实验中所使用的水的数量。
这个参数对于控制水泥净浆的流动性能非常重要，能够影响施工过程的效率和工程结构的质量。
3. 深度解析3.1 水泥净浆标准稠度实验原理水泥净浆标准稠度实验一般使用比例法进行，即根据一定的水泥和水的比例来配制水泥净浆。
实验中常用的比例为水泥质量与水质量的比值，通常为0.78。
在该比例下，通过控制水的加入量，可以得到一种具有标准稠度的水泥净浆。
3.2 流动性能与水泥净浆标准稠度用水量的关系水泥净浆的流动性能受多种因素影响，其中水泥净浆标准稠度用水量是其中之一。
水泥净浆中的水分是维持其流动性能的关键因素之一，适量的水可以使水泥颗粒更好地分散和润湿，从而提高净浆的流动性。
水泥净浆标准稠度用水量的控制对于保证净浆的流动性能和工作性能至关重要。
4. 广度解析4.1 水泥净浆标准稠度用水量对施工的影响在施工过程中，准确定量的水泥净浆标准稠度用水量的控制对于工程结构的质量和施工效率具有重要作用。
如果用水量过大，会导致净浆流动性过高，影响浇筑过程中的成形效果；而如果用水量过少，净浆的流动性不足，可能会影响净浆与结构物的黏结强度。
合理控制水泥净浆标准稠度用水量可以改善施工质量，提高工程效率。
4.2 水泥净浆标准稠度用水量的优化方法要优化水泥净浆标准稠度用水量，可以采取以下几种方法：1）根据结构物的类型和具体要求，选择合适的水泥品种和配比，以减少对用水量的需求；2）采用添加剂来改善水泥净浆的流动性能和工作性能，从而降低用水量；3）通过实验和经验总结，建立合理的用水量控制方法和标准，以指导施工操作。
水泥标准稠度用水量名词解释

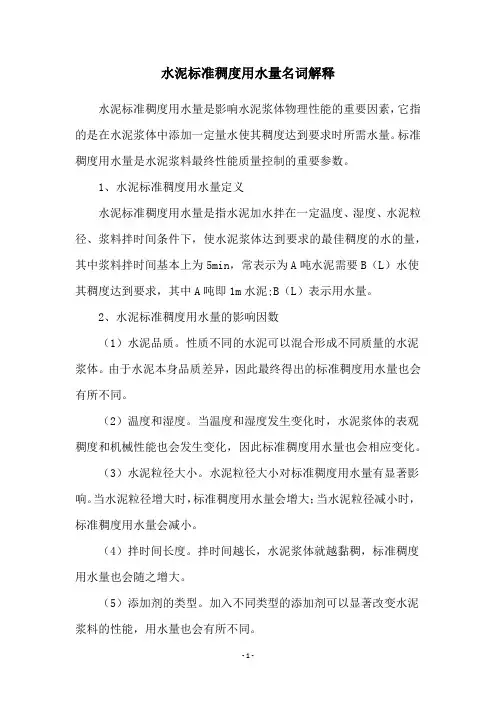

水泥标准稠度用水量名词解释水泥标准稠度用水量是影响水泥浆体物理性能的重要因素，它指的是在水泥浆体中添加一定量水使其稠度达到要求时所需水量。
标准稠度用水量是水泥浆料最终性能质量控制的重要参数。
1、水泥标准稠度用水量定义水泥标准稠度用水量是指水泥加水拌在一定温度、湿度、水泥粒径、浆料拌时间条件下，使水泥浆体达到要求的最佳稠度的水的量，其中浆料拌时间基本上为5min，常表示为A吨水泥需要B（L）水使其稠度达到要求，其中A吨即1m水泥;B（L）表示用水量。
2、水泥标准稠度用水量的影响因数（1）水泥品质。
性质不同的水泥可以混合形成不同质量的水泥浆体。
由于水泥本身品质差异，因此最终得出的标准稠度用水量也会有所不同。
（2）温度和湿度。
当温度和湿度发生变化时，水泥浆体的表观稠度和机械性能也会发生变化，因此标准稠度用水量也会相应变化。
（3）水泥粒径大小。
水泥粒径大小对标准稠度用水量有显著影响。
当水泥粒径增大时，标准稠度用水量会增大；当水泥粒径减小时，标准稠度用水量会减小。
（4）拌时间长度。
拌时间越长，水泥浆体就越黏稠，标准稠度用水量也会随之增大。
（5）添加剂的类型。
加入不同类型的添加剂可以显著改变水泥浆料的性能，用水量也会有所不同。
3、水泥标准稠度用水量的控制（1）精确控制原材料质量。
在生产过程中应严格控制各原材料的质量，保证原材料的一致性。
（2）精确控制水泥浆料的温度和湿度。
水泥浆料的粒径大小对用量有较大影响，应根据环境温度、湿度等条件来控制粒径。
（3）严格控制水泥浆料拌时间。
水泥浆料的拌时间应控制在4-6min之间，以保证标准稠度用水量的准确性。
（4）添加一定量的添加剂。
适宜地加入一定量添加剂，以改善水泥浆料的机械性能、密实度和耐久性，并调节标准稠度用水量。
（5）定期检验水泥浆料的质量。
生产的水泥浆料应定期进行测试，以确保它的质量满足要求，并保证标准稠度用水量的准确性。
4、水泥标准稠度用水量的检测（1）浆度测定。
水泥标准稠度用水量检验细则
一、依据标准：《水泥标准稠度用水量、凝结时间、安定性ห้องสมุดไป่ตู้验方法》(GB／T 1346—2011)。
二、原理：水泥净浆对标准试杆的沉入有一定的阻力，通过试验不同含水量水泥净浆的穿透性，以确定水泥标准稠度净浆中所需加入的水量。
三、试验步骤：1、检查锥卡仪的金属棒能否自由滑动，调整至试杆接触玻璃板时指针对准零点，检查搅拌机运行是否正常。2、水泥浆的拌制：用水泥净浆搅拌机搅拌，搅拌锅和搅拌口十片先用湿布擦过，将拌和水倒入搅拌锅内，然后在5～10s内小心将称好的500g水泥加入水中，防止水和水泥溅出，拌和时，先将锅放在锅座上，升至搅拌位置，启动搅拌机，低速搅拌120s，停15s，同时将叶片和锅壁上的水泥刮入锅中间，接着高速搅拌120s，停机。3、标准稠度用水量的测量：拌合结束后，立即取适量水泥浆一次性将其装入已置于玻璃底板上的试模中，浆体超过试模上端，用宽约25mm的直边刀轻轻拍打超出试模部分的浆体5次以排除浆体中的空隙，然后在试模上表面约1/3处，略倾斜于试模分别向外轻轻锯掉多余净浆，再从试模边沿轻抹顶部一次，使净浆表面光滑。在锯掉多余净浆和抹平的操作过程中，注意不要压实净浆；抹平后迅速将试模和底板放到维卡仪上，并将其中心敲在试杆下，降低试杆直到与水泥净浆表面接触，拧紧螺丝1s-2s后，突然放松，使试杆垂直自由地沉入水泥净浆中，在试杆停止沉入或释放试杆30s时记录试杆距底板之间的距离，升起试杆后，立即擦净，整个操作过程应在搅拌后的1.5min完成，以试杆沉入净浆并距底板6mm±1mm的水泥净浆为标准稠度净浆。
四、结果计算：标准稠度净浆拌合水量为该水泥的标准稠度用水量(P)，
按水泥质量的百分比计算。
水泥标准稠度用水量GBT

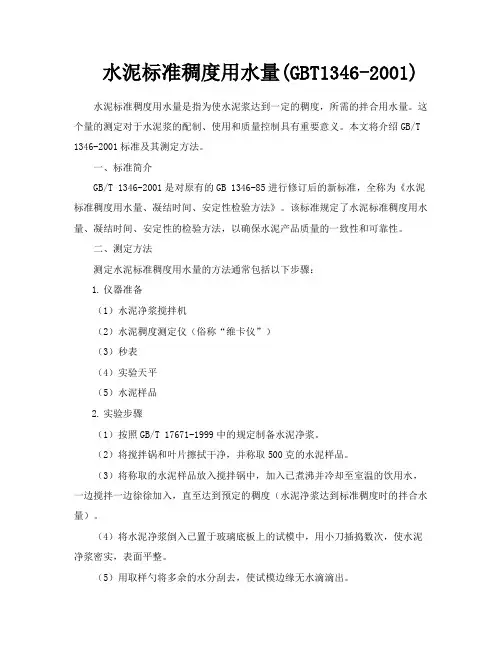

水泥标准稠度用水量(GBT1346-2001) 水泥标准稠度用水量是指为使水泥浆达到一定的稠度，所需的拌合用水量。
这个量的测定对于水泥浆的配制、使用和质量控制具有重要意义。
本文将介绍GB/T 1346-2001标准及其测定方法。
一、标准简介GB/T 1346-2001是对原有的GB 1346-85进行修订后的新标准，全称为《水泥标准稠度用水量、凝结时间、安定性检验方法》。
该标准规定了水泥标准稠度用水量、凝结时间、安定性的检验方法，以确保水泥产品质量的一致性和可靠性。
二、测定方法测定水泥标准稠度用水量的方法通常包括以下步骤：1.仪器准备（1）水泥净浆搅拌机（2）水泥稠度测定仪（俗称“维卡仪”）（3）秒表（4）实验天平（5）水泥样品2.实验步骤（1）按照GB/T 17671-1999中的规定制备水泥净浆。
（2）将搅拌锅和叶片擦拭干净，并称取500克的水泥样品。
（3）将称取的水泥样品放入搅拌锅中，加入已煮沸并冷却至室温的饮用水，一边搅拌一边徐徐加入，直至达到预定的稠度（水泥净浆达到标准稠度时的拌合水量）。
（4）将水泥净浆倒入已置于玻璃底板上的试模中，用小刀插捣数次，使水泥净浆密实，表面平整。
（5）用取样勺将多余的水分刮去，使试模边缘无水滴滴出。
（6）将试模放在维卡仪上，然后将测针沉入水泥净浆表面中心，记录指针读数，即为标准稠度用水量。
需要注意的是，如果采用该标准规定以外的其它方法测试时，测定的结果必须与标准规定的结果相符合。
如果测定结果不符合标准要求，应重新调整测试方法或对设备进行检查和校准。
三、标准的意义和作用GB/T 1346-2001标准的制定和实施对于保证水泥产品的质量具有重要意义。
首先，它规范了水泥检验方法，使得不同厂家、不同批次之间的水泥产品具有可比性。
其次，它提供了判定水泥质量是否合格的依据，有助于避免因水泥稠度用水量不当而导致的工程质量问题。
最后，它有利于促进水泥行业的科技进步和标准化管理。
水泥标准稠度用水量

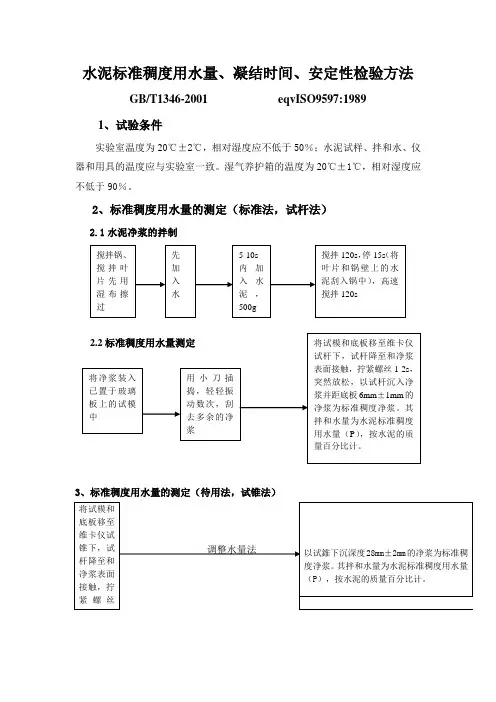

水泥标准稠度用水量、凝结时间、安定性检验方法GB/T1346-2001 eqvISO9597:19891、试验条件实验室温度为20℃±2℃，相对湿度应不低于50％；水泥试样、拌和水、仪器和用具的温度应与实验室一致。
湿气养护箱的温度为20℃±1℃，相对湿度应不低于90％。
2、标准稠度用水量的测定（标准法，试杆法）2.1水泥净浆的拌制3、标准稠度用水量的测定（待用法，试锥法）4、凝结时间的测定（一）4.1试件的制备：将净浆一次性装满试模，振动数次刮平，放入湿气养护箱。
记录水泥全部加入水中的时间为凝结时间的起始时间。
4.2初凝时间的测定：30min后进行第一次测定，当初凝针至距底板4mm±1mm时，为初凝状态；由起始时间到初凝状态的时间为初凝时间，用“min”表示。
4、凝结时间的测定（二）4.3终凝时间的测定：在完成初凝时间测定后，立即将试模连同浆体以平移的方式从玻璃板取下，翻转180·直径大端向上，小端向下放在玻璃板上，再放入湿气养护箱中继续养护。
当试针沉入试体0.5mm时，即环形附件开始不能在试体上留下痕迹时，为水泥达到终凝状态，由水泥全部加入水中至终凝状态的时间为水泥的终凝时间，用“min”表示。
4、凝结时间的测定（三）4.4测定时，在最初测定时，应轻扶扭亏为持金属柱，使其徐徐下降，以防试针撞弯。
当临近初凝时，每隔5分钟测定一次；临近终凝时，每隔15分钟测定一次。
到达初凝或终凝时，应立即重测一次。
当两次结论相同时，才能认定已达初凝或终凝。
每次测定不能让试针落入原针孔。
5、安定性的测定（标准法，雷氏法）5.1雷氏夹的成型：将准备好的雷氏式放在已稍擦油的玻璃板上，并立即将经济一次桩冒雷氏夹，装时一手轻扶雷氏夹，另一只手用宽约10mm的小弟插捣数次，然后抹平，盖上涂油的玻璃杯，移至湿气养护箱养护24±2h。
5.1.1脱去玻璃板，测量并记录每个试件两指针尖端间距（A），精确至0.5mm.。
水泥标准稠度用水量检测

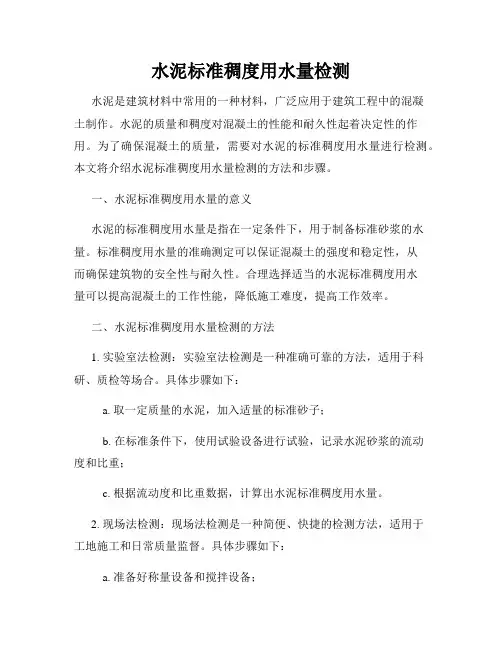

水泥标准稠度用水量检测水泥是建筑材料中常用的一种材料，广泛应用于建筑工程中的混凝土制作。
水泥的质量和稠度对混凝土的性能和耐久性起着决定性的作用。
为了确保混凝土的质量，需要对水泥的标准稠度用水量进行检测。
本文将介绍水泥标准稠度用水量检测的方法和步骤。
一、水泥标准稠度用水量的意义水泥的标准稠度用水量是指在一定条件下，用于制备标准砂浆的水量。
标准稠度用水量的准确测定可以保证混凝土的强度和稳定性，从而确保建筑物的安全性与耐久性。
合理选择适当的水泥标准稠度用水量可以提高混凝土的工作性能，降低施工难度，提高工作效率。
二、水泥标准稠度用水量检测的方法1. 实验室法检测：实验室法检测是一种准确可靠的方法，适用于科研、质检等场合。
具体步骤如下：a. 取一定质量的水泥，加入适量的标准砂子；b. 在标准条件下，使用试验设备进行试验，记录水泥砂浆的流动度和比重；c. 根据流动度和比重数据，计算出水泥标准稠度用水量。
2. 现场法检测：现场法检测是一种简便、快捷的检测方法，适用于工地施工和日常质量监督。
具体步骤如下：a. 准备好称量设备和搅拌设备；b. 按照一定比例称取水泥和标准砂子；c. 在工地现场，进行现场混凝土砂浆试验；d. 根据试验结果和经验，确定水泥标准稠度用水量。
三、水泥标准稠度用水量检测的注意事项1. 测试时要确保试样的均匀性，避免出现不均匀现象对测试结果的影响；2. 测试过程中要注意安全，避免水泥粉尘对身体的伤害；3. 测试时要避免操作误差，保证测试的准确性和可靠性；4. 在现场检测时，要注意环境条件对测试结果的影响，如温度、湿度等。
四、水泥标准稠度用水量检测的结果分析水泥标准稠度用水量的检测结果可以通过与标准值进行比较来评估水泥的质量。
如果检测结果偏离标准值较大，可能意味着水泥的质量存在问题，需要进一步检查和调整。
通过水泥标准稠度用水量的检测结果，可以评估混凝土的浇筑性能和工作性能，从而指导工程施工和质量管理。
水泥标准稠度用水量检验细则
水泥标准稠度用水量检验细则
一、依据标准：《水泥标准稠度用水量、凝结时间、安定性检验方法》(GB／T 1346—2001)。
二、原理：水泥净浆对标准试杆的沉入有一定的阻力，通过试验不同含水量水泥净浆的穿透性，以确定水泥标准稠度净浆中所需加入的水量。
三、试验步骤：1、检查锥卡仪的金属棒能否自由滑动，调整至试杆接触玻璃板时指针对准零点，检查搅拌机运行是否正常。
2、水泥浆的拌制：用水泥净浆搅拌机搅拌，搅拌锅和搅拌口十片先用湿布擦过，将拌和水倒入搅拌锅内，然后在5～10s内小心将称为：500g水泥加入水中，防止水和水泥溅出，拌和时，先将锅放在锅座上，升至搅拌位置，启动搅拌机，低速搅拌120s，停15s，同时将叶片和锅壁上的水泥刮入锅中间，接着高速搅拌120s，停机。
3、标准稠度用水量的测量：拌合结束后，立即将拌制好的水泥净浆装入已置于玻璃底板上的试模中，用小刀插捣，轻轻振动数次，刮去多余的净浆，抹平后迅速将试模和底板放到维卡仪上，并将其中心敲在试杆下，降低试杆直到与水泥净浆表面接触，拧紧螺丝1s-2s 后，突然松开，使试杆垂直自由地沉入净浆中，在试杆停止沉入或释放试杆30s时记录试杆距底板之间的距离，升起试杆后，立即擦净，整个操作过程应在搅拌后的1.5min完成，以试杆沉入净浆并距底板6±1mm的水泥净浆为标准稠度净浆。
四、结果计算：标准稠度净浆拌合水量为该水泥的标准稠度用水量(P)，按水泥质量的百分比计算。
水泥标准稠度用水量与凝结时间
水泥标准稠度用水量与凝结时间1. 水泥标准稠度简介嘿，大家好！今天咱们来聊聊水泥的稠度和凝结时间。
别看这玩意儿不起眼，其实在建筑领域里可是个大角色。
说到水泥的标准稠度，这其实就是一个相对简单但非常重要的指标。
你可以把它想象成水泥和水的关系，犹如人和水的关系一样亲密。
要是水泥太干，就像过了期的面粉；要是太湿，又像是煮过头的粥，弄不好会影响到最终的混凝土质量呢。
标准稠度的定义就是在一定的水量下，使得水泥浆能够均匀地覆盖到标准的圆柱形模具里，而不出现流淌、下沉等问题。
这样才能确保水泥的工作性能达到最佳状态。
2. 用水量对水泥稠度的影响水量多少直接影响水泥的稠度，这就像调配一杯完美的咖啡，需要精准的水和咖啡粉比例。
水泥标准稠度的用水量一般需要按照水泥厂提供的标准来调整。
如果水量过少，水泥浆就会变得特别干，这时稠度就会太低，像沙子一样松散，难以形成稳定的混凝土。
水量过多呢，又会让水泥浆变得稀稀拉拉，流动性强，搞不好连模具都装不住。
这就像做面包时，面粉多了会干硬，水多了会黏稠，关键还是在于那个“刚刚好”的量。
水泥的标准稠度是为了保证水泥浆在浇筑时的工作性，让它在硬化前能够顺利流入模具，并填满所有缝隙，确保混凝土的强度和稳定性。
3. 水泥凝结时间的奥秘说完了稠度，咱们再来谈谈凝结时间。
凝结时间，顾名思义，就是水泥开始变硬的时间。
这就像你做饭时的炖煮时间，不够的话菜不熟，煮太久了又会变得过火。
水泥的凝结时间分为初凝和终凝两个阶段。
初凝时间就是水泥开始从液体变成固体的时间，通常在水泥和水混合后的几个小时内。
而终凝时间就是水泥完全变硬、可以开始承受压力的时间。
一般来说，初凝时间过快会让水泥在施工时变得很麻烦，工人们都来不及搞定；而终凝时间过慢则会延迟工程进度，耽误工期。
4. 如何掌握水泥稠度和凝结时间好啦，那么我们要怎么掌握这些技巧呢？首先，要按照水泥厂的说明书来加水，千万别自作主张，因为不同品牌的水泥对水量的要求可是不一样的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验条件
实验室温度为20+-2℃， 相对湿度应不低于50%； 水泥试样、拌合水的温度 、仪器和用具应与实验室 温度一致；
实验前准备
维卡仪的滑动杆能自由移动 。试模和玻璃底板用湿布擦 拭，将试模放在底板上。
调整至试杆接触玻璃板时指 针对准零点。
搅拌机正常。
水泥净浆的搅拌
用水泥净浆搅拌机搅拌，搅拌锅和搅 拌叶片先用湿布擦过，将拌和水倒入 搅拌锅ቤተ መጻሕፍቲ ባይዱ，然后在5s-10s内小心称好的 500克水泥加入水中，防止水和水泥溅 出；拌和时，先将锅放在搅拌机的锅 座上，升至搅拌位置，启动搅拌机， 低速搅拌120s，停15s，同时将叶片和 锅壁上的水泥浆刮入锅中间，接着高 速搅拌120s停机。
水泥标准稠度 用水量
材料1211
目录
一．实验原理 二．仪器设备 三．实验条件 四．实验前准备 五．水泥净浆的拌制 六．实验步骤 七．国家标准（GB/T 1346-2019）
实验原理 水泥标注稠度净浆对标准
试杆（或试锥）的沉入具有 一定阻力。通过实验不同含 水量水泥净浆的穿透性，以 确定水泥标准稠度净浆中所 需加入的水量。
实验步骤
拌合结束后，立即取适量水泥净浆一次 性将其装入已置于玻璃地板上的试模中， 浆体超过试模上端，用宽约25mm的直边刀 轻轻拍打超出试模部分的浆体5次以排除浆 体的空隙，然后在试模上表面约1/3处，略 倾斜于试模分别向外轻轻锯掉多余净浆， 再从试模边沿轻抹顶部一次，使净浆表面 光滑。在锯掉多余净浆和抹平的操作过程 中，注意不要压实净浆；抹平后迅速将试 模和。
仪器设备
水泥净浆搅拌机(符合JC/T729) 标注法维卡仪如图： 标准稠度试杆由有效长度为50+-1mm
，直径为10+-0.05mm的圆柱形耐腐蚀 金属制成。 盛装水泥净浆的试模由耐腐蚀的、有 足够硬度的金属制成。试模为深40+0.2mm、顶内径65+-0.5mm、底内径 75+-0.5mm的截顶圆锥体。每个试模应 配备一个边长或直径约100mm、厚度 4-5mm的平板玻璃地板或金属底板。
底板移到维卡仪上，并将其中心定 在试杆下，降低试杆直至与水泥净浆 表面接触，拧紧螺丝1-2s后，突然防松
，使试杆垂直自由的沉入水泥净浆中 。在试杆沉入或释放30s后记录试杆距
地板之间的距离，升起试杆，立即擦 拭；整个操作应在搅拌后1.5min内完成 。以试杆沉入净浆并距底板6+-1mm的
水泥净浆为标准稠度净浆。其拌和水 量为该水泥的标准稠度用水量p，按水
