流化床锅炉原理

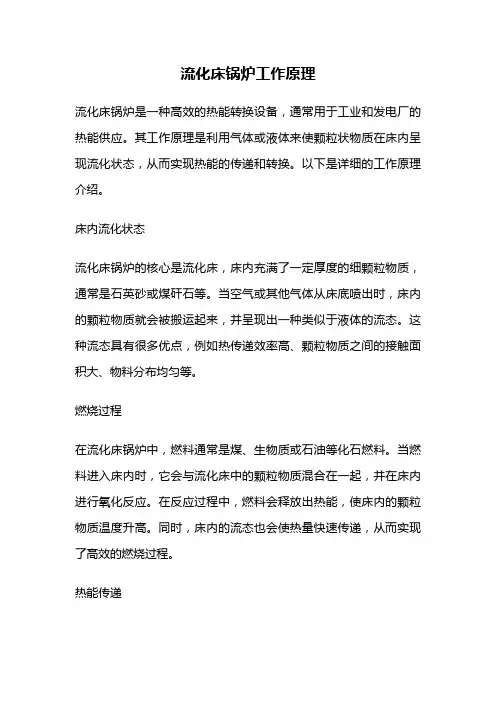

流化床锅炉工作原理
流化床锅炉工作原理流化床锅炉是一种高效的热能转换设备，通常用于工业和发电厂的热能供应。
其工作原理是利用气体或液体来使颗粒状物质在床内呈现流化状态，从而实现热能的传递和转换。
以下是详细的工作原理介绍。
床内流化状态流化床锅炉的核心是流化床，床内充满了一定厚度的细颗粒物质，通常是石英砂或煤矸石等。
当空气或其他气体从床底喷出时，床内的颗粒物质就会被搬运起来，并呈现出一种类似于液体的流态。
这种流态具有很多优点，例如热传递效率高、颗粒物质之间的接触面积大、物料分布均匀等。
燃烧过程在流化床锅炉中，燃料通常是煤、生物质或石油等化石燃料。
当燃料进入床内时，它会与流化床中的颗粒物质混合在一起，并在床内进行氧化反应。
在反应过程中，燃料会释放出热能，使床内的颗粒物质温度升高。
同时，床内的流态也会使热量快速传递，从而实现了高效的燃烧过程。
热能传递在流化床锅炉中，热能主要通过两种方式进行传递。
一种是通过气体的传导和对流，将燃料释放出的热量传递给锅炉的水或蒸汽。
另一种则是通过颗粒物质之间的碰撞和摩擦，使床内的颗粒物质温度升高，从而实现热能的传递。
废气处理在流化床锅炉中，废气处理也是一个非常重要的环节。
由于燃料的氧化反应会产生大量的废气，其中包括二氧化碳、氮氧化物、硫化物等有害物质。
为了保护环境和人类健康，必须对这些废气进行处理。
常用的处理方法包括湿式脱硫、干式脱硫、SCR等。
总结流化床锅炉是一种高效的热能转换设备，其工作原理是通过气体或液体来使颗粒状物质在床内呈现流化状态，实现热能的传递和转换。
在实际应用中，流化床锅炉具有燃烧效率高、污染物排放低、运行稳定等优点，因此在工业和发电厂等领域得到了广泛的应用。
循环流化床锅炉原理
循环流化床锅炉原理
循环流化床锅炉是一种利用循环流化床燃烧技术的锅炉，其工作原理如下：
1. 燃料进料：燃料（如煤、生物质等）通过给料系统进入锅炉。
2. 燃烧反应：燃料在锅炉内被氧气气化和燃烧产生热能，生成的废气和灰分被释放到锅炉内。
3. 燃烧床层：锅炉内的燃料和空气混合物形成一个循环流化床，在床层中形成了固体燃料粒子的循环，同时也形成了气体和固体颗粒之间的循环流动。
4. 气固分离：床层中的气固两相分离，固体颗粒在床层循环，而燃烧生成的气体通过分离器进入锅炉的上部。
5. 固体回流：分离器中的固体颗粒被分离后，一部分被回流到床层继续燃烧，另一部分则通过排渣系统排出锅炉。
6. 热交换：燃烧生成的高温烟气在锅炉的热交换器中与水进行换热，产生蒸汽或热水。
7. 废气处理：通过合适的废气处理系统，对燃烧废气进行脱硫、脱硝和除尘等处理，降低废气对环境的污染。
总体来说，循环流化床锅炉通过循环流化床的形成，实现了燃料和空气的良好混合，提高了燃烧效率；同时通过固体的循环回流，在保持稳定燃烧的同时，降低了燃料的耗损和废渣产生量，提高了锅炉的可持续性和经济性。
循环流化床锅炉的工作原理
循环流化床锅炉的工作原理
循环流化床锅炉是一种高效的燃烧设备，其工作原理如下：
1. 初始状态：床层内填充了一定量的颗粒燃料（如煤粉），其中燃料颗粒的直径较小，通常为0.1-1mm，并与一定量的惰性矿物质颗粒（如石英砂）混合。
2. 启动循环：通过引风机将空气从底部进入锅炉，形成气流，同时也带动了燃料颗粒的上升。
在底部布置的燃料供给系统中，燃料被喷射到气流中，形成燃料与空气的混合物。
3. 燃烧反应：混合物在高温下发生燃烧反应，燃烧释放出的热能使床层温度升高，并引起床层中的矿物质颗粒变软，具有流动性。
4. 确保循环：通过底部的布置的反送风系统，将一部分床层颗粒物从锅炉底部循环回锅炉顶部，使得床层中的颗粒物能够保持一定的循环速度和流动状态。
5. 气固分离：在床层顶部设置的分离器中，气体和固体被高效地分离。
固体经过分离后，重新进入锅炉炉膛，继续参与燃烧反应。
6. 烟气排放：床层顶部的分离器中，未被捕捉的固体颗粒会随烟气一同排出废气通道，而废气中的固体颗粒会通过过滤等设备进行捕捉，从而减少对环境的污染。
通过上述工作原理，循环流化床锅炉可以实现燃料的高效燃烧和热能的充分利用，同时也能够降低氮氧化物的排放量，保护环境。
流化床锅炉工作原理
探秘流化床锅炉：工作原理和应用领域
流化床锅炉是一种新型的燃烧设备，采用了先进的工作原理，在
工业生产中得到了广泛的应用。
那么，流化床锅炉到底是如何工作的呢？下面我们来一起探秘一下。
一、流化床锅炉的工作原理
流化床是一种特殊的热工流动状态，具有固、液、气三态共存的
特点。
流化床锅炉则是利用了这种特殊的流态，通过在锅炉内注入空
气和燃料形成流化床，将固体燃料与气体混合后在流化床内进行燃烧，从而提供足够的热量。
在燃烧过程中，流化床内产生的热量会被沸腾
的液态介质—水吸收，使水温升高，最终产生蒸汽以供应用。
二、流化床锅炉的应用领域
1.化工领域
流化床锅炉在化工领域得到广泛应用，主要用于燃烧、干燥和分
解等过程。
例如，流化床锅炉可以通过氢氧化反应将浆料颗粒从水中
脱水，还可以用于催化剂制备过程等。
2.食品加工领域
流化床锅炉在食品加工领域也有广泛应用。
例如，饼干制造过程
中需要进行干燥，这时流化床锅炉就可以起到很好的干燥作用。
同时，流化床锅炉还可以用于食品中的色素或香料的加工生产。
3.环保领域
流化床锅炉作为一种高效的燃烧设备，广泛应用于环保领域。
例如，利用流化床锅炉进行煤化工过程，可以将煤转化为天然气和其他有用的化学原料，并通过流化床锅炉的高效燃烧，减少了大量尘烟的排放。
综上所述，流化床锅炉具有先进的工作原理和广泛的应用领域，是现代化工生产中不可或缺的燃烧设备之一。
流化床锅炉工作原理
流化床锅炉工作原理
流化床锅炉是一种以流化床燃烧技术为基础的锅炉设备。
它主要由锅炉本体、循环系统、气固分离系统和控制系统等组成。
流化床锅炉的工作原理基于颗粒物料在气体流动的作用下形成流化床。
在流化床中，固体颗粒物料被气体流体化，并形成悬浮态，呈现出类似液体的行为特性。
这种流化床状态下的固体颗粒物料与气体之间的充分接触，可以实现高效的热传导和物质传递。
在流化床锅炉中，燃料被喷入流化床中，通过气化和燃烧过程释放出热能。
同时，作为气体介质的气流将颗粒物料悬浮起来，并将生成的热能传递给锅炉水管内的水，使其加热并转化为蒸汽。
流化床锅炉的循环系统通过对气体流速和固体颗粒物料浓度的控制，实现了颗粒物料的循环。
燃烧产生的废气经过气固分离系统进行固体颗粒物料的分离，然后再通过脱硫、除尘等设备进行净化处理，最后排放到大气中。
控制系统是流化床锅炉的重要组成部分，它对锅炉的燃烧和循环过程进行监控和调节，确保锅炉的安全稳定运行。
控制系统可以根据炉温、炉压、氧含量等参数进行反馈控制，调整燃料喷射、气流速度和颗粒物料循环等参数，以保持流化床的稳定状态。
总的来说，流化床锅炉通过流化床燃烧技术实现了燃料的高效
利用和环境污染的减低。
它具有燃料适应性广、燃烧效率高、排放污染物低等优点，已经成为一种广泛应用于工业和能源领域的热能转换设备。
流化床锅炉工作原理
流化床锅炉工作原理流化床锅炉是一种新型的燃烧设备，它采用了流化床燃烧技术，具有燃烧效率高、污染物排放少等优点，因此在工业生产中得到了广泛的应用。
那么，流化床锅炉是如何工作的呢？接下来，我们将详细介绍流化床锅炉的工作原理。
首先，让我们来了解一下流化床的概念。
流化床是一种在气体或液体流动作用下，固体颗粒呈现流动状态的现象。
在流化床锅炉中，燃料和气体通过一个喷嘴进入炉膛，同时燃料颗粒被气体带动，使其在炉内呈现流动状态。
这种流动状态使得燃料颗粒之间的接触面积增大，有利于燃烧反应的进行。
流化床锅炉的工作原理可以分为以下几个步骤，首先，燃料和气体进入炉膛，在炉膛内形成流态床。
然后，燃料颗粒在气体的作用下呈现流动状态，同时受热气体的作用下进行燃烧。
在燃烧的过程中，燃料颗粒释放出热量，同时产生燃烧产物。
最后，燃烧产物和未燃烧的燃料颗粒一起被带出炉膛，经过热交换器进行换热，最终排出烟气。
流化床锅炉的工作原理可以用一个简单的比喻来形容，就好像是在一个充满空气的大水池里，我们往里面投入了一些小球，这些小球在水中不断地上下浮动。
当我们往水池里注入热水时，小球会受热膨胀，同时释放出热量，最终形成一个热水循环。
而在流化床锅炉中，燃料颗粒就好比是水中的小球，而气体和热交换器则扮演着注入热水和循环热水的角色。
总的来说，流化床锅炉利用流化床燃烧技术，通过燃料颗粒在气体作用下的流动状态，实现了燃烧效率的提高和污染物排放的减少。
它在工业生产中具有重要的应用价值，为工业生产提供了可靠的热能支持。
以上就是关于流化床锅炉工作原理的介绍，希望能够对大家有所帮助。
流化床锅炉作为一种新型的燃烧设备，其工作原理的深入了解对于工程技术人员来说是非常重要的，只有深入理解其工作原理，才能更好地应用于工业生产中，为工业生产的发展做出更大的贡献。
流化床锅炉工作原理
流化床锅炉工作原理
流化床锅炉是一种利用流化床技术进行燃烧的锅炉。
其工作原理基于流化床燃烧的特点。
首先，在锅炉内部设有一个床层，床层由颗粒状的固体燃料和惰性固体颗粒（如沙子）组成。
在床层下方有强制风机提供的空气通过风管送入床层，使床层中的固体颗粒悬浮于气流中，形成流化床。
当固体颗粒悬浮于气流中时，形成了类似于流体的状态，即“流化床”。
此时，固体颗粒之间的接触面积大大增加，燃烧反应得到了极大的增强。
床层内的固体燃料在氧气的作用下发生燃烧，产生高温燃烧气体。
燃烧过程中产生的热量通过传热面传递给工作介质，如水或蒸汽，使其发生升温。
升温后的工作介质通过管道输送到所需的场所，用于供热或发电等需求。
与传统的燃煤锅炉相比，流化床锅炉具有更高的燃烧效率和更低的排放物排放量。
这是因为流化床燃烧过程中，床层内的颗粒状燃料与空气充分混合，使燃烧充分而彻底，减少了污染物的生成。
此外，流化床锅炉还具有一定的自调节能力。
当燃料的供给量或质量发生变化时，床层内的颗粒状燃料会自动调整以达到最佳燃烧效果。
这使得流化床锅炉适应不同质量或类型的燃料，提高了燃料的利用率。
总结来说，流化床锅炉通过形成流化床的方式，使固体燃料充分燃烧，提高燃烧效率，降低排放物排放量。
其自调节能力也使得其适应性更强。
因此，流化床锅炉在能源利用和环境保护方面具有广泛的应用前景。
循环流化床锅炉的工作原理
循环流化床锅炉的工作原理
循环流化床锅炉是一种燃煤锅炉，主要用于发电、供热等能源领域。
其工作原理如下：
1. 燃烧室：煤炭被输送到燃烧室，并在空气的作用下进行燃烧。
燃烧过程产生的高温烟气从燃烧室顶部进入循环流化床。
2. 循环流化床：燃烧室内部设置有一层石英砂或沸石砂床，煤炭的燃烧产生的烟气通过这层床时，将砂床搅动形成类似于沸腾的状态，即床层内的固相颗粒呈现流化状态。
燃烧室烟气中的固体颗粒在空气的推动下在循环流化床中快速流动。
3. 固气分离：在循环流化床内，高温固体颗粒燃烧剩余物与床层内部的石英砂或沸石砂进行混合，然后流向循环下部的分离器。
分离器通过重力和离心力作用，将固态颗粒和烟气分开，使烟气通过废气排放管道排出，而固态颗粒留在床层内。
4. 回流装置：将分离器中的固态颗粒以一定速度通过回流装置输送回循环流化床内，与新添加的煤粉混合进行再次燃烧。
这种回流装置可保持循环流化床内的稳定燃烧状态。
5. 热水系统：在燃烧过程中，产生的高温烟气通过热交换器与锅炉水管中的水进行热交换，使水变为高温高压蒸汽。
这些蒸汽可用于发电或供热等用途。
通过循环流化床锅炉的工作原理，既可以实现高效燃烧，又可
以减少污染物的排放，提高能源利用率，具有较好的环保性能和经济性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
循环流化床锅炉的工作过程
循环流化床锅炉主要部件名称
循环流化床锅炉
循环流化床锅炉系统图
循环流化床锅炉外观图
220t/h循环流化床锅炉
模块三 循环流化床锅炉 主要设备及作用
燃烧设备 物料循环系统 燃煤制备系统 风烟系统 除渣、除灰系统
课题一 燃烧设备
一、燃烧室结构形式 二、布风装置的结构、作用和种类 三、点火方式与点火装置 四、给料装置与给料方式
循环流化床锅炉 循环流化床锅炉
循环流化床锅炉
概述 基本工作过程 主要部件名称
模块一 概 述
流化床燃烧的发展 循环流化床燃烧的优缺点 循环流化床锅炉的分类 发展流化床燃烧的意义与结论
课题一 流化床燃烧的发展
常规流化床燃烧 循环流化床燃烧 增压流化床燃烧
课题二 循环流化床燃烧的优缺点
课题五 除渣除灰系统
除渣系统 除灰系统
滚筒式冷渣器
风水联合冷渣器系统
给料机结构图
图3-1
图3-14
给料方式
图3-16 给料方式 （a）正压给料； （b）负压给料
课题二 物料循环系统
主要包括物料分离器、立管和回料阀三 部分
作用是将烟气携带的大量物料分离下来 并返送回炉内形成循环床燃烧。
物料循环系统图
煤
煤粒 粒
空气
托
脱流 机
硫 剂
炉膛
烟气
飞灰
物料 分离器
流化床燃烧对NOX的排放控制
课题五 主要污染物排放控制
流化床燃烧对NOX的排放控制
循环流化床锅炉NOX排放低的主要原因是： （1）低温燃烧，燃烧温度一般控制在850~900左右， 此时空气中的氮一般不会生成NOX ； （2）分段燃烧，抑制燃料中的氮转化为NOX ，并使部 分已生成的NOX得到还原。
点火方式：流态化点火 床上点火 床下点火
固定床点火 ：床上点火
讲义 返回
油燃烧器
点火原理
给料装置与给料方式
给料装置指的是将经破碎后的煤和脱硫 剂送入流化床的装置，通常包括皮带、 链板、埋刮板、气力输送设备以及圆盘 给料机和螺旋结料机（俗称绞笼）等。
循环流化床锅炉给料方式分正压给料和 负压给料两种，正压给料就是给料口处 炉膛内压力大于大气压，负压给料为小 于大气压力
体积的一部分，这时单位体积的燃料质量就称为表观密度）的物 体在床内会下沉，密度小的物体会浮在床面上。 （5）床内颗粒混合良好，因此，当加热床层时，整个床层的温度 基本均匀。
课题四 煤的燃烧与炉内传热
循环流化床燃烧特点
（1）燃料通过物料循环系统在炉内循环反复燃烧，使 燃料颗粒在炉内的停留时间大大增加，直至燃尽。 （2）采用清洁燃烧方法，即向炉内加入石灰石粉或其 他燃脱烧硫（a剂＜，1在）燃和烧二中次直风接，除采去用S分O段2，给炉入膛等下方部式采，用不欠仅氧 降同低时了炉N内O温X的度排场放也，更而加且均使匀燃。烧份额的分配更趋合理，
循环流化床炉内热交换
炉内传热主要通过物料对受热面的固体对流和固 体、气体辐射换热实现的。
课题五 主要污染物排放控制
流化床燃烧对SO2的排放控制
脱硫的基本工作过程：给煤中的硫份在炉膛内反应生 成SO2及其它的一些硫化物；同时一定粒度分布的石灰 石被给入炉膛，这些石灰石被迅速加热，并发生燃烧 反应，产生多孔疏松的CaO。SO2扩散到CaO的表面和 内孔，在有氧参与的情况下， CaO 吸收SO2并生成 CaSO4。 最佳脱硫温度一般为850~870℃。
课题三 循环流化床锅炉的分类
以物料的循环倍率高中 以炉室出口单位烟气携带
低来分，循环流化床锅 物料的多少即携带率大小
炉可分为：
来划分循环流化床锅炉，
（1）低循环倍率（简称低 可分为：
倍 率 ） 循 环 流 化 床 锅 炉 ， （1）低携带率循环流化床
循环倍率K<15；
锅炉，携带率υ<3kg／Nm‘；
（2）中倍率循环流化床锅 （2）中携带率循环流化床
炉，K=15～40；
锅炉，υ=5kg／Nm3左右；
（3）高倍率循环流化床锅 （3）高携带率循环流化床
炉，K＞40。
锅炉，υ＞8kg／Nm3。
课题四 发展流化床燃烧的 意义与结论
一、节约能源 二、利用劣质燃料 三、绿色能源 四、灰渣综合利用 五、利用流化床燃烧技术改造旧电站锅炉、 工业锅炉和窑炉
飞灰 立管、回料器
烟气
课题三 燃煤制备系统
制煤设备 *钢棒滚筒磨 *锤击式破碎机
制煤系统 *两级破碎系统 *棒磨制煤系统 *锤击磨制煤系统
课题四 风烟系统
风系统的分类及作用 一次风、 二次风、 播煤风、 回料风、冷却风、石灰石输送风
送风系统的几种布置形式 中、小型锅炉风系统 容量较大锅炉的风系统
燃烧室结构形式
（a）炉膛
（b）裤衩腿
（c）有开口的分隔墙
（d）主、副床
（e）有埋管的差速床
返回
风帽的特点和种类
钟罩式风帽
布风装置结构
布风板结构
点火方式与点火装置
循环流化床点火，就是通过外部热源使 最初加入床层上的物料温度提高到煤着 火所需的最低水平上，从而使投入的煤 迅速着火，并自保持床层温度在煤自身 着火的水平上，实现锅炉正常稳定运行。
循环流化床锅炉原理图
循环流化床锅炉的工作原理
基本概念 流化床的形成 炉内动力特性 煤的燃烧与炉内传热 流化床燃烧主要污染物排放控制
课题一 基本概念
床料 物料 堆积密度与堆积空隙率 颗粒平均直径、当量直径及形状系数 燃料粒比度 流化速度 临界流速与临界流量 物料循环倍率
课题二 流化床的形成
图2—17 气固态化时的流体动力特性
（1）在任一高度的静压近似于在此高度以上单位床截面内固体颗 粒的重量。
（2）无论床层如何倾斜，床表面总是保持水平，床层的形状也保 持容器的形状。
（3）床内固体颗粒可以像流体一样从底部或侧面的孔口中排出。 （4）密度高于床层表观密度（如果把颗粒间的空体积也看作颗粒
课题一 基本概念
床料：
锅炉启动前，布风板上先铺有一定厚度、一定 粒度的“原料”，称做床料。
物料：
所谓的物料，主要是指循环流化床锅炉运 行中在炉膛内燃烧或载热的物质。它不仅包含 床料成分，还包括锅炉运行中给入的燃料、脱 硫剂、返送回来的飞灰以及燃料燃烧后产生的 其他固体物质。分离器捕捉分离下来通过回料 阀返送回炉膛的物料叫循环物料，而未被捕捉 分离下来的细小颗粒一般称做飞灰，炉床下部 排出的较大颗粒叫炉渣（也称做大渣）。因此 飞灰和炉渣是炉内物料的废料。
一、循环流化床锅炉的优点
（1）对燃料的适应性特别好 （2）燃烧效率高 （3）炉内传热能力强 （4）脱硫效率高 （5）NOX排放量低 （6）负荷变化范围大，调节特性好 （7）给煤点数量少 （8）无埋管磨损
课题二 循环流化床燃烧的优缺点
二、循环流化床锅炉尚待进一步研究的问题
1. 循环物料的分离 2. 循环流化床内固体颗粒的浓度选取 3. 炉内受热面布置和温度控制 4. 运行风速（或截面热负荷）的确定 5．返料机构 6．循环流化床锅炉部件的磨损 7．低污染燃烧 8．炉内传热 9．尾部受热面的设计 10．除尘
