混凝土泵车常见故障共34页
混凝土输送泵的常见故障及排除措施
混凝土输送泵的常见故障及排除措施•混凝土输送泵简介•混凝土输送泵的常见故障•混凝土输送泵故障排除措施目录•混凝土输送泵的维护保养•总结CATALOGUE混凝土输送泵简介0102采用挤压式泵送原理，通过旋转的叶片将混凝土吸入并推送至输送管路中。
挤压式混凝土输送泵活塞式混凝土输送泵混凝土输送泵的工作原理CATALOGUE混凝土输送泵的常见故障原因排除措施泵送无力原因排除措施输送管道堵塞原因排除措施搅拌笼卡死原因液压油温过高可能是由于散热器损坏、液压系统内泄严重、负载过大等。
排除措施检查散热器是否损坏、修复液压系统内泄、降低负载等。
液压油温过高噪音过大原因噪音过大可能是由于泵送系统内进入空气、泵送速度过快、轴承损坏等。
排除措施检查泵送系统是否进入空气、降低泵送速度、更换轴承等。
CATALOGUE混凝土输送泵故障排除措施泵送无力的解决方法总结词详细描述输送管道堵塞会导致混凝土输送泵无法正常泵送，主要原因是管道弯曲半径过小、泵送速度过快和混凝土坍落度过低。
详细描述首先检查输送管道是否弯曲，弯曲半径应不小于1500mm；其次适当降低泵送速度；最后确保混凝土坍落度在100~140mm之间。
总结词输送管道堵塞的解决方法VS搅拌笼卡死的解决方法总结词详细描述液压油温过高的解决方法总结词详细描述总结词噪音过大可能是由于液压系统压力过高、轴承及减速机工作异常、输送管道漏气等原因引起。
要点一要点二详细描述首先检查液压系统压力是否过高，如过高应调整系统压力；其次检查轴承及减速机工作是否正常，如有问题应及时修复；最后检查输送管道是否有漏气现象，如有应采取相应措施修复。
噪音过大的解决方法CATALOGUE混凝土输送泵的维护保养日常维护保养01020304定期维护保养在长时间不使用时，应将泵送设备内部的水分、湿气等清除干净，并涂抹防锈油。
在冬季使用时，应对泵送设备进行预热，防止液压油粘度过高导致设备无法正常工作。
在恶劣环境下使用时，应加强泵送设备的维护保养，缩短维护周期。
泵车维修故障问题汇总
泵车维修故障问题汇总关于泵车维修的问题，你需要了解泵车常见的故障问题。
下面几点是泵车出现问题的几个大的方面：1、堵管2、不能泵送3、喇叭持续鸣响4、旁通阀抖动。
泵车常见故障及处理方法——堵管以一台SY5360型45m泵车为例正、反泵升速及打水和泵送砂浆时均正常，但泵送混凝土时却出现堵管的现象。
观察发现泵送混凝土时总是堵在第三节臂架管处，故怀疑泵管内有异物堵塞。
（1）拆开第三节泵管查看，管内并无异物，重新装好，试机故障依旧。
（2）打正泵，观察主系统压力在10MPa左右，压力正常，同时检测系统憋压压力，最大值可以达到34MPa，因此车是只使用3个月的新车，故可以排除主泵液压系统故障。
（3）停机、卸压拆开变径管，检查S管内无异物，同时检查活塞头，正常无磨损。
（4）拆开第三节臂架处弯管，打正泵，混凝土能泵送，怀疑后面泵管内有异物，拆检观察无异物。
（5）分析泵送系统，压力正常。
输送缸内活塞正常且S管内无异物，判断故障应在泵管内。
拆检所有泵管后在行走台处第一节水平管中发现横着卡住了搅拌车的一片搅拌叶片，用乙炔焰割断取出后，重新装好泵管，试机泵送一切正常。
泵车配件分析故障原因为搅拌车内叶片脱落。
泵车常见故障及处理方法——不能泵送以一台SY5255型37m泵车为例在泵送完成，回搅拌站洗车时出现升速正常，正、反泵均不能泵送的故障。
升速正常说明PLC可以检测到分动箱的速度信号，继续检查泵送点控Q2.0、Q2.1，点亮正常说明电控信号正常，应重点检查液压控制系统。
（1）DT1/DT2电磁阀线圈是否短路、开路或电磁阀至PLC线路是否有故障。
（2）DT1电磁阀是否卡死，导致溢流阀溢流压力建立不起来，DT2电磁阀阀芯若中位卡死会导致正、反泵失控。
（3）主泵是否有故障。
泵车配件检查发现（1）正、反泵观察压力表，压力为0，系统无压力。
（2）检测DT1电磁阀来电正常，后手动顶其阀芯，故障依旧。
（3）怀疑溢流阀阀芯卡死，拆开顶盖取出阀芯，阀芯上、下移动灵活正常；去掉弹簧，用5个硬币代替，装上阀芯盖板，试机故障依旧，说明溢流阀正常。
混凝土泵车常见故障
a) 空气中的水分因冷热交替而在油箱中凝结，变成水珠落入油中。
b) 因焊缝、法兰等密封不严，油箱上的雨水渗入油箱。
c) 因泵送油缸损坏，水分被活塞杆带入油中。
d) 清洗、换油、维修过程中带入水分。
故障处理：
1. 及时排水，建议每次工作前开放水阀放一次水。 2. 尽量避免在雨天换油，如果雨天换油，应采取措施防止雨水进
15
2、主油缸不动作
a) 主缸点动按钮接线脱落。重新接线。 b) 中间继电器烧坏。维修或更换继电器。 c) 电磁换向阀故障，一般为电磁铁烧坏。更换电磁铁（普通电磁
铁电阻在22Ω左右）。
d) PLC无输出。重新输入程序（故障灯常亮表示CPU故障，闪烁表
示程序故障）。
e) 其它控制线路故障。
f) 主泵排量调整旋钮调整不当。
1．没有蓄水或蓄水少。 2．过量的残渣导致进水管堵塞。 3．进水过滤器堵塞。 4．水泵的液压马达内部漏油。 5．分配阀漏油。 6．水泵安全阀不工作。
故障处理：重新加满水箱；疏通堵塞，必要时更换水管；清洗
水过滤器，检查是否有损坏；检查更换液压马达；检查更换阀 块；调节水泵安全阀，更换已损坏的部件， 或更换整个安全阀。
4/8/2020
17
4、主油缸活塞运行缓慢无力
a) 主油缸单向阀损坏。 b) 主泵排量调整旋钮调整不当。 c) 控制油压不够。全面重新调试控制系统： d) 补油泵溢流阀调到3.5MPa，冲洗阀调到3.0 Mpa。（须在厂
家技术人员指导下进行）
e) 滤芯堵塞或液压油不够。 f) 控制油路节流堵塞。 g) 电磁换向阀故障，阀芯不能运动到位。 h) 高层泵送时，未及时进行补油操作，主油缸封闭腔液压油
20
7、S管阀摆动无力

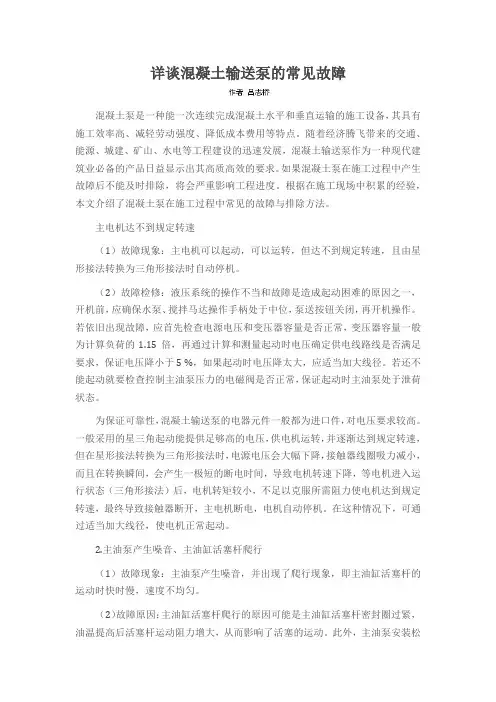

详谈混凝土输送泵的常见故障
详谈混凝土输送泵的常见故障混凝土泵是一种能一次连续完成混凝土水平和垂直运输的施工设备，其具有施工效率高、减轻劳动强度、降低成本费用等特点。
随着经济腾飞带来的交通、能源、城建、矿山、水电等工程建设的迅速发展，混凝土输送泵作为一种现代建筑业必备的产品日益显示出其高质高效的要求。
如果混凝土泵在施工过程中产生故障后不能及时排除，将会严重影响工程进度。
根据在施工现场中积累的经验，本文介绍了混凝土泵在施工过程中常见的故障与排除方法。
主电机达不到规定转速（1）故障现象：主电机可以起动，可以运转，但达不到规定转速，且由星形接法转换为三角形接法时自动停机。
（2）故障检修：液压系统的操作不当和故障是造成起动困难的原因之一，开机前，应确保水泵、搅拌马达操作手柄处于中位，泵送按钮关闭，再开机操作。
若依旧出现故障，应首先检查电源电压和变压器容量是否正常，变压器容量一般为计算负荷的1.15倍，再通过计算和测量起动时电压确定供电线路线是否满足要求，保证电压降小于5 %，如果起动时电压降太大，应适当加大线径。
若还不能起动就要检查控制主油泵压力的电磁阀是否正常，保证起动时主油泵处于泄荷状态。
为保证可靠性，混凝土输送泵的电器元件一般都为进口件，对电压要求较高。
一般采用的星三角起动能提供足够高的电压，供电机运转，并逐渐达到规定转速，但在星形接法转换为三角形接法时，电源电压会大幅下降，接触器线圈吸力减小，而且在转换瞬间，会产生一极短的断电时间，导致电机转速下降，等电机进入运行状态（三角形接法）后，电机转矩较小，不足以克服所需阻力使电机达到规定转速，最终导致接触器断开，主电机断电，电机自动停机。
在这种情况下，可通过适当加大线径，使电机正常起动。
2.主油泵产生噪音、主油缸活塞杆爬行（1）故障现象：主油泵产生噪音，并出现了爬行现象，即主油缸活塞杆的运动时快时慢，速度不均匀。
（2）故障原因：主油缸活塞杆爬行的原因可能是主油缸活塞杆密封圈过紧，油温提高后活塞杆运动阻力增大，从而影响了活塞的运动。

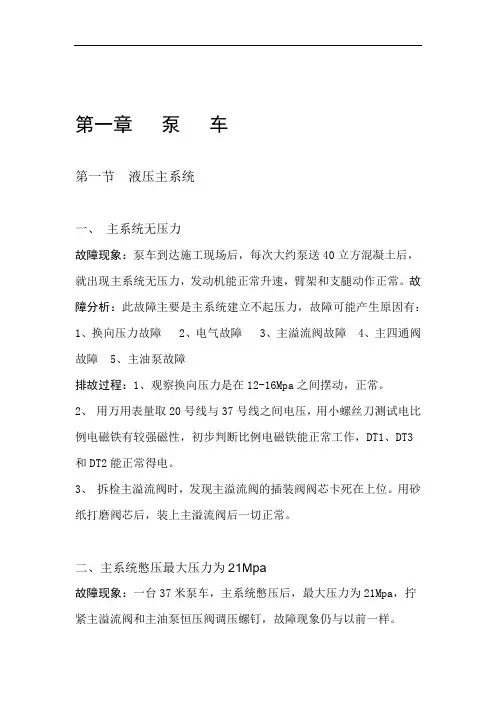

泵车 故障手册1
第一章泵车第一节液压主系统一、主系统无压力故障现象：泵车到达施工现场后，每次大约泵送40立方混凝土后，就出现主系统无压力，发动机能正常升速，臂架和支腿动作正常。
故障分析：此故障主要是主系统建立不起压力，故障可能产生原因有：1、换向压力故障 2、电气故障 3、主溢流阀故障 4、主四通阀故障 5、主油泵故障排故过程：1、观察换向压力是在12-16Mpa之间摆动，正常。
2、用万用表量取20号线与37号线之间电压，用小螺丝刀测试电比例电磁铁有较强磁性，初步判断比例电磁铁能正常工作，DT1、DT3和DT2能正常得电。
3、拆检主溢流阀时，发现主溢流阀的插装阀阀芯卡死在上位。
用砂纸打磨阀芯后，装上主溢流阀后一切正常。
二、主系统憋压最大压力为21Mpa故障现象：一台37米泵车，主系统憋压后，最大压力为21Mpa，拧紧主溢流阀和主油泵恒压阀调压螺钉，故障现象仍与以前一样。
故障分析：主系统压力调不上跟主溢流阀、主油泵及其恒压阀有关。
排故过程：1、拆下主溢流阀插装阀阀芯，检查并没发现有异常情况，为了排除主溢流阀存在故障，装上一个新的后发现压力还只能调到21Mpa，故可排除溢流阀主阀芯故障。
2、因无设备检测主油泵的恒压阀是否存在故障，故加工多片圆堵片（与主阀块上的插装阀芯大小一样），用堵片把插装阀芯封死，松开恒压阀螺钉，再憋压后，缓慢调节恒压阀，压力可上升到34 Mpa，故可排除主油泵故障。
3、主油泵、主溢流阀芯均正常的情况下，怀疑主溢流阀上的DT1电磁换向阀有内泄，整体更换DT1电磁换向阀后，系统压力恢复正常。
三、泵送混凝土时疑似堵管故障现象：一台泵车，正泵和反泵在空打时都正常。
但打混凝土就发生堵管现象，发动机没有严重掉速，换向压力正常。
故障分析：1、混凝土问题；2、眼镜板与切割环间隙过大；3、 S管内部或输送管内部有结料现象；4、泵车主系统压力或恒功率不够；5、泵车存在换向问题。
排故过程：1、经认真检查，前三项都不存在。
混凝土输送泵的常见故障及排除措施
体因温度过低而凝固。
高温天气防护
03
在高温季节，对混凝土输送泵进行冷却处理，防止设备过热。
05
总结与展望
总结
总结
贡献
局限性
本文详细介绍了混凝土输送泵的常见 故障及排除措施，包括泵送无力、管 道堵塞、液压油温过高等问题，为设 备操作员和维修人员提供了实用的参 考。通过分析故障原因，提出相应的 排除措施，有助于提高设备的运行效 率和延长使用寿命。
详细描述
泵送无力故障通常由液压系统压力不足或泵送缸损坏引起。在排查故障时，需要检查液压系统的压力和泵送缸 的工作状态，及时更换损坏的部件。同时，还需要检查混凝土的配合比和黏度，以确保混凝土输送泵的正常工 作。
泵送过程中出现噪音
总结词
泵送过程中出现噪音可能是由于多种原因 引起的。
VS
详细描述
在泵送过程中出现噪音时，需要检查以下 方面：1.检查泵送油缸是否工作正常；2. 检查各个部件的连接情况；3.检查混凝土 输送泵的地基是否稳固；4.检查输送管道 是否正常。通过这些检查可以找出引起噪 音的原因并采取相应的措施进行修复。
《混凝土输送泵的常见故障 及排除措施》
2023-10-28
目录
• 混凝土输送泵简介 • 混凝土输送泵的常见故障 • 混凝土输送泵故障排除措施 • 混凝土输送泵的维护保养 • 总结与展望
01
混凝土输送泵简介
混凝土输送泵的定义
混凝土输送泵是一种用于混凝土浇注、运输和泵送的机械设 备。
它能够将混凝土从搅拌站或搅拌车输送到浇注地点，并具备 较高的泵送效率和可靠性。
输送管漏浆
检查输送管连接处是否紧固，如有问题及时紧固或更换输送管 。
输送管破裂
检查输送管路是否有裂缝或损伤，如有及时更换输送管。
一混凝土混凝土泵车液压系统常见故障及处理方法
一混凝土混凝土泵车液压系统常见故障及处理方法发布日期：2015-02-23来源：混凝土机械网作者：混凝土机械网浏览次数：2789核心提示：臂架式臂架式泵车液压系统常见故障及处理方法3.1系统无压力或压力不足l溢流阀开启，由于阀芯被卡住，不能关闭，阻尼孔堵塞，阀芯与阀座配合不好或弹簧失效方法：修研阀芯与壳体，清洗阻尼孔，更换弹簧l其它控制臂架式泵车液压系统常见故障及处理方法3.1系统无压力或压力不足l溢流阀开启，由于阀芯被卡住，不能关闭，阻尼孔堵塞，阀芯与阀座配合不好或弹簧失效方法：修研阀芯与壳体，清洗阻尼孔，更换弹簧l其它控制阀阀芯由于故障卡住，引起卸荷方法：找出故障部位，清洗或修研，使阀芯在阀体运动灵活l液压元件磨损严重，或密封损坏，造成、外泄漏方法：检查泵、阀及管路各连接处的密封性，修理或更换零件和密封3.2流量不足l油箱液位过低，油液粘度大，过滤器堵塞引起吸油阻力大方法：检查液位，补油，更换粘度适宜的液压油，保证吸油管直径l液压泵空转磨损严重，性能下降方法：检查发动机、液压泵及液压泵变量机构，必要时换泵l回油管在液位以上，空气进入方法：检查管路连接及密封是否正确可靠l蓄能器漏气，压力及流量供应不足方法：检查蓄能器性能与压力3.3泄漏l接头松动，密封损坏方法：拧紧接头，更换密封l板式连接或法兰连接接合面螺钉预紧力不够或密封损坏方法：预紧力应大于液压力，更换密封l系统压力长时间大于液压元件或辅件额定工作压力方法：元件壳体压力不应大于油封许用压力，换密封3.4过热l压力调整不当，长期在高压下工作方法：调整溢流阀压力至规定值，必要时改进回路l系统中由于泄漏、机械摩擦造成功率损失过大方法：检查泄漏，改善密封，提高运动部件加工精度、装配精度和润滑条件3.5振动l液压泵：吸入空气，安装位置过高，吸油阻力大，齿轮齿形精度不够，叶片卡死断裂，柱塞卡死移动不灵活，零件磨损使间隙过大方法：更换进油口密封，吸油口管口至泵吸油口高度要小于500mm，保证吸油管直径，修复或更换损坏零件l液压油：液位太低，吸油管插入液面深度不够，油液粘度太大，过滤堵塞方法：加油，吸油管加长浸到规定深度，更换合适粘度液压油，清洗过滤器l溢流阀：阻尼孔堵塞，阀芯与阀座配合间隙过大，弹簧失效方法:清洗阻尼孔，修配阀芯与阀座间隙，更换弹簧l其它阀芯移动不灵活方法：清洗，去毛刺l管道：管道细长，没有固定装置，互相碰击，吸油管与回油管太近方法：指设固定装置，扩大管道间距离及吸油管和回油管距离l电磁铁：电磁铁焊接不良，弹簧过硬或损坏，阀芯在阀体卡住方法：重新焊接，更换弹簧，清洗及研配阀芯和阀体l机械：液压泵与电机联轴器不同心或松动，运动部件停止时有冲击，换向缺少阻尼，电动机振动方法：保持泵与电机轴同心度不大于0.1mm，采用弹性联轴器，紧固蜾钉，设阻尼或缓冲装置，电动机作平衡处理3.6冲击l蓄能器充气压力不够方法：.给蓄能器充气l先导阀、换向阀制动不灵及节流缓冲慢方法：减少制动锥斜角或增加制动锥长度，修复节流缓冲装置臂架式泵车故障案例浅析4.1臂架式泵车电气原理图4.2臂架只能单边旋转或两边都不转例：一台06年37米臂架式泵车，在泵送过程中突然出现臂架近，遥控状态下左右只能单边旋转或两边都不转。
泵车常见故障及其排除方法
向下泵送暂停时，如果混凝土在管内自流，可能会造成气塞堵管。发生这种故障时，如钭 管上部装有排气阀，及时排气，可恢复正常。如排气无效，便只能进行气洗或水洗。 8.1.4 产生泵送故障的一般规律 (1) 向高处泵送时，容易反泵，不容易发生堵管， 但容易发生阀箱堵塞（垂直蝶阀）。 (2) 水平泵送距离长或向下倾斜泵送时，不容易反泵，但容易发生堵管。 (3) 混凝土质量不好或离析时，容易发生堵管或堵泵及吸入空气发生堵塞。 8.1.5 防止泵送故障的措施 (1) 要有合理的施工布置，包括输送管道，混凝土泵及供料系统工的合理布置。 (2) 泵送混凝土的配比要合理，质量要好。 (3) 保持泵机的良好技术状况，料斗、Y 形管、阀箱及管道内无于结混凝土，管道管卡部位处 密封良好；及时更换磨损件和调整磨损间隙；按规定做好维护保养工作。 (4) 泵送中断的时间不要太长。 (5) 正确操作。 (6) 做好输送管道的维护工作，不使用严重损坏的或未清洗干净的管件。 堵塞原因及处理措施见下表：
用寿命，减少了维修工作量，可避免因故障停机所造成的惨重代价，节省了时间，节约了金钱，
既安全又经济，能满足工业应用领域的各种电机启动技术要求。软启动器具有软启动限流启动、
全压启动、双斜坡软启动、突跳启动、泵控制、预置低速运行、智能电动机制动、带制动的低
速运行、软停止、准确停车、节能运行、相平衡等控制和故障诊断功能。可方便地集成到现有
眼 镜 板 及 切 割 环 的 间 隙 大 ， “S”管漏压，输送压力减小 更换橡胶弹簧更换眼镜板
“S”管止口橡胶弹簧损坏
或切割环，修补“S”管，
