车牌识别系统用户操作说明书(1.15.12.30)
车牌识别系统用户操作说明书（1.15.12.30）
车牌识别系统⽤户操作说明书（1.15.12.30）深圳来吉智能科技有限公司纯车牌识别系统⽤户操作说明书⽬录⽬录 (2)第⼀章系统概述 (3)1.1）系统简介 (3)1.2）系统拓朴 (4)1.3）系统安装流程图 (5)1.4）注意事项 (6)1.4.1）车道宽度要求 (6)1.4.2）管理软件要求 (6)1.4.3）摄像机抓拍图⽚要求 (6)第⼆章产品功能及特点 (9)2.1）出⼊⼝控制器（LKP623） (9)2.1.1）产品特点 (9)2.1.2）技术参数 (10)2.1.3）接线图 (11)2.2）⽹络摄像机（LK-210） (12)2.2.1）产特特点 (12)2.2.2）技术参数 (13)2.3）补光灯（LK-214） (14)2.3.1）产品特点 (14)2.3.2）技术参数 (14)2.4）车辆检测器（LD16） (15)2.4.1）产品特点 (15)2.4.2）技术参数 (16)第三章软件、数据库安装 (17)3.1）M ICROSOFT SQL SERVER 2008数据库 (17)3.1.1）数据库安装 (17)3.1.2）数据库设置 (35)3.2）车牌识别软件安装程序 (37)3.2.1）运⾏环境安装 (37)3.2.2）软件安装 (39)3.2.3）软件设置 (44)3.3）附表⼀收费标准详细说明 (77)3.4）附表⼆⽀架安装 (79)3.5）附表三车道布设图 (80)第四章NET FRAMEWORK 4.0安装失败解决 (82)4.1）安装程序 (82)4.2）⽅法/步骤 (82)第五章NET FRAMEWORK 3.5安装失败解决 (92)系统概述系统简介纯车牌识别停车场系统基于⾼清视频采集和智能车牌识别技术，对⼊、出车辆进⾏图像抓拍和车牌识别，车牌号码作为⼊、出唯⼀凭证。
纯车牌识别停车场将改变统停车场的⼯作模式，创新停车场管理体系，提⾼车场服务⽔平和车场安全⽔平，提⾼车主的满意度。
车辆识别管理系统 用户操作手册
选择录入黑名单按钮 会弹出录入黑名单窗体;如下图所示例：
在录入黑名单窗体中;号牌号码 号牌种类;号牌颜色会根据当前记录的信息 自动填充;布控时间 布控截止期会自动填充为当前日期;布控人 布控单位 布控行 为 布控类别需要用户自己输入;也可以不输入;选择确定按钮;保存到黑名单;选择 取消退出录入黑名单窗体
图1
图2
选择下图的打印按钮;可以将查询出的记录打印出来;打印窗体如图所示:
选择下图的导出按钮;选择数据导出导出数据到文本文件 选择图片导出导出图片 到文件夹
选择图1的删除按钮;可以将当前记录删除 选择图2的统计按钮;可以根据设置的条件统计黑车的流量 打印按钮可以打印 统计窗体
图1 图2
3 1 ‘系统设置/用户管理’设置; 此项中可以添加用户;修改;删除等操作； 用户管理设置
选择详细信息按钮;会弹出如下窗体
选择工具栏中的删除按钮;此时会删除当前记录 选择工具栏中的统计按钮;会弹出统计对话框;如下图所示：
在上图右侧;可以设置各种查询条件;统计车流量 选择按时间段统计复选框;可以 按小时段统计各个时段内的车流量 选择按车型统计复选框;可以统计车型的车流量 在 分析图样式框架中;可以选择图表的显示样式 选择统计按钮;根据查询条件;统计车流 量 选择打印按钮;打印图表 选择退出按钮;退出统计窗体 选择流量打印按钮;会将统计 的车流量打印出来;选择流量导出按钮;会将统计的车流量导出
2 2 选择菜单‘查询统计/黑名单管理’如下图显示：
点击查询按扭根据设置的查询条件查询车辆信息 双击列表中的记录;会将相应的 图片在下边显示出来;相应的信息会显示在右边各个文本框中 选择保存按钮;可以将 其保存到黑名单中
选择查询按钮;会弹出下图1的窗体 选择统计按钮;弹出图2的窗体

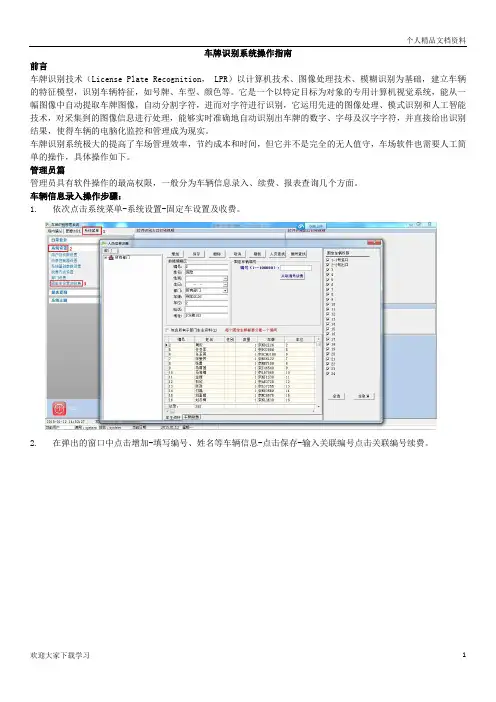

车牌识别操作指南
车牌识别系统操作指南前言车牌识别技术（License Plate Recognition， LPR）以计算机技术、图像处理技术、模糊识别为基础，建立车辆的特征模型，识别车辆特征，如号牌、车型、颜色等。
它是一个以特定目标为对象的专用计算机视觉系统，能从一幅图像中自动提取车牌图像，自动分割字符，进而对字符进行识别，它运用先进的图像处理、模式识别和人工智能技术，对采集到的图像信息进行处理，能够实时准确地自动识别出车牌的数字、字母及汉字字符，并直接给出识别结果，使得车辆的电脑化监控和管理成为现实。
车牌识别系统极大的提高了车场管理效率，节约成本和时间，但它并不是完全的无人值守，车场软件也需要人工简单的操作，具体操作如下。
管理员篇管理员具有软件操作的最高权限，一般分为车辆信息录入、续费、报表查询几个方面。
车辆信息录入操作步骤：1.依次点击系统菜单-系统设置-固定车设置及收费。
2.在弹出的窗口中点击增加-填写编号、姓名等车辆信息-点击保存-输入关联编号点击关联编号续费。
3.点击续费-输入续费后有效期-点击确定完成车辆信息的录入。
注：操作员在操作续费时，实收金额处如不收取费用则不用填写，默认为0，如收取了费用则填写应收金额，实收金额，因为这些数字会体现在报表中，以便保持报表的真实性。
1.在人员信息设置里依次点击人员查找-字段选择查找条件-输入查询字段值如车牌号。
2.找到需要续费的车辆信息点击“车辆续费”按钮3.在续费窗口点击“续费”按钮，调整车辆续费后有效期，点击“确定”按钮，完成车辆续费工作。
注：操作员在操作续费时，实收金额处如不收取费用则不用填写，默认为0，如收取了费用则填写应收金额，实收金额，因为这些数字会体现在报表中，以便保持报表的真实性。
报表查询1.依次点击“系统菜单”-“报表查询”根据要查询内容点击相应的按钮。
操作员篇操作员一般为车场岗亭执勤人员，操作员的软件日常操作有错误车辆修正、车辆无法入场情况处理、临时车收费。

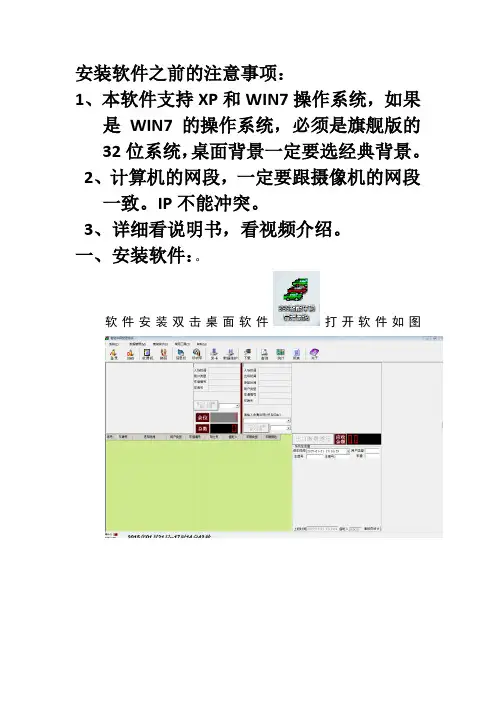

车牌识别软件设置说明书
安装软件之前的注意事项：1、本软件支持XP和WIN7操作系统，如果是WIN7的操作系统，必须是旗舰版的32位系统，桌面背景一定要选经典背景。
2、计算机的网段，一定要跟摄像机的网段一致。
IP不能冲突。
3、详细看说明书，看视频介绍。
一、安装软件：。
软件安装双击桌面软件打开软件如图二、工作站端设置图片1.21.单击鼠标左键系统菜单下工作站端设置如图1.3图片1.32.右侧删除全部命令。
如图1.4。
温馨提示：删除成功。
图片1.43.单击右上角添加按钮，图片1.54.单击添加按钮后，如图1.5图片 1.5图片 1.65.拓扑结构，单机模式：如图1.6，红色范围内的一台计算机连接一进一出、或连接多个摄像机称为单机模式。
6.服务器|客户模式：是多台计算机（至少两台）进行操作控制器，选择服务器|客户模式添加数据库2005，服务器名称改为你的服务器名称如图1.7。
如一台计算机想用服务器客户模式把服务器名称输入本机。
图片1.7错误提示：如你计算机属于单击模式，而选择服务器模式，会出现以下图片提示。
出现以上图片提示请把服务器模式改回单击模式。
图片1.87. （1）防潜回“关”，防潜回这一项的意思是：这辆车从进口入，如果出口没有刷卡，下次在进入不允许进。
如果在前面打上√号，代表这辆车可以随意进出。
（2）时租车收费抬杆次数限制“关”这一项的意思是：临时车进入一次，当这辆车到出口的时候道闸杆不会抬起，因为要进行对他收费，然后给他人工抬闸。
他才可以去。
（3）允许人工开闸和关闸这项的意思是：如果把这项打上√，收费员可以在主页面进行手动抬闸，如果没有选择就是收费员不可以进行手动抬闸。
（4）人口时租车识别正确自动开闸：8.按单位客户车位总数限制：是对业主车辆数的限制。
其余三个功能根据现场需求进行设定。
9. 主界面（视图）：你的停车场通道属于哪种类型就选择哪种，一定要选一进一出高清ZS视图10.默认车牌号首字母这项的意思是：针对临时来的车辆本地开始外地，对他进行收费规则，按时、按次、按段、跨段等等。
智能车牌识别操作使用说明书
智能车牌识别停车场系统操作使用说明书（管理员）2016年8月7日目录1.停车场软件操作1.1软件的登陆1)运行软件的安装包，安装好软件。
2)创建好数据库后，点击图标打开软件如图示1图示13)出现智能停车场管理系统登录窗口，如图示2，输入用户编号101，点击三次回车，进入软件操作界面。
或者输入用户编号101后，直接点击“确定”按钮进入软件操作界面如图示3。
图示2 图示31.2系统基础参数设置1)打开系统设置中的系统基础参数设置如图示1图示1进入系统基础参数设置界面，如图示2。
图示22)包月车续费设置可选择“不可以手动修改有效期”和“可以手动修改有效期”如图示3。
图示3此选择影响到以后发放月卡时，有效期可否进行手动更改，默认选择“不可以手动修改有效期”如图示4图示5标记○1。
图示4图示53)视频类型设置，默认“网络摄像机”，拍照延时最佳效果范围300ms到600ms，一般默认300ms如图示6。
图示64)车牌识别设置，可选择“实时车牌软识别”或者“压地感车牌软识别”如图示7。
如果是使用压地感识别功能则需选择“压地感车牌软识别”。
默认“实时车牌软识别”。
图示75)使馆车、个性车、双层军警车如需启用识别需选择“启动识别”，否则这类车型是不识○1有效期修改区域别的。
默认“都不启动识别”。
6)出口小票打印设置，当使用打印机的时候需设定此项，如图示8，建议使用8厘米类型打印机。
默认是“不打印”。
图示87)系统总车位设置，需根据现场情况设定好总车位数。
如图示9。
图示98)包月车开始报有效期剩余天数如图示10，指当包月车剩余只有设定的天数时语音会有相对应的提示“此卡有限期还有？天”。
图示109)临时卡入口手动放行可选择“启用”或者“不启用”，启用时入口临时车进来需点击“手动开闸”按钮才会放行进来。
默认“不启用”如图示11。
图示1110)出口0元自动放行可选择“放行”或者“不放行”，如图示12，选择“放行”时，出口产生是0元收费，可自动放行。
智能车牌识别操作使用说明书
智能车牌识别停车场系统操作使用说明书（管理员）2016年8月7日目录1.停车场软件操作 (3)1.1 软件的登陆 (3)1.2 系统基础参数设置 (2)1.3 下位机设置 (15)1.4 设置与本机相连的下位机 (31)1.5 收费方式设置 (34)1.6 包月车发行 (38)1.7 进入监控操作 (45)2 报表查询 (55)3 其他功能设置 (65)3.1 用户及权限设置 (65)3.2 黑名单设置 (69)3.3 军警以及特殊车辆设置 (71)4 日常业务模块 (73)5 查询软件版本 (77)1.停车场软件操作1.1软件的登陆1)运行软件的安装包，安装好软件。
2)创建好数据库后，点击图标打开软件如图示1图示13)出现智能停车场管理系统登录窗口，如图示2，输入用户编号101，点击三次回车，进入软件操作界面。
或者输入用户编号101后，直接点击“确定”按钮进入软件操作界面如图示3。
图示2图示31.2系统基础参数设置1)打开系统设置中的系统基础参数设置如图示1图示1进入系统基础参数设置界面，如图示2。
图示22)包月车续费设置可选择“不可以手动修改有效期”和“可以手动修改有效期”如图示3。
图示3此选择影响到以后发放月卡时，有效期可否进行手动更改，默认选择“不可以手动修改有效期”如图示4图示5标记○1。
图示4图示53)视频类型设置，默认“网络摄像机”，拍照延时最佳效果范围300ms到600ms，一般默认300ms如图示6。
图示64)车牌识别设置，可选择“实时车牌软识别”或者“压地感车牌软识别”如图示7。
如果是使用压地感识别功能则需选择“压地感车牌软识别”。
默认“实时车牌软识别”。
○1有效期修改区域图示75)使馆车、个性车、双层军警车如需启用识别需选择“启动识别”，否则这类车型是不识别的。
默认“都不启动识别”。
6)出口小票打印设置，当使用打印机的时候需设定此项，如图示8，建议使用8厘米类型打印机。
默认是“不打印”。
一卡通系统库点车牌识别功能操作手册
一卡通系统库点车牌识别功能操作手册1、登记环节粮车停靠在已经画好的停车线位置，收储点登记员登陆系统，【出入库管理】-【登记管理】选择业务类型点击“登记制卡”，系统‘车牌号’一栏由手动输入升级为车牌识别摄像头自动获取如图（2）。
点击图像下方的“车牌识别”按钮摄像头再次识别‘车牌号’，然后与承运人核对车牌号信息。
图（1）图（2）如果车辆无车牌或车牌摄像头无法识别系统提示‘未成功识别到车牌号’如图（3）。
点击“确定”系统出现‘车牌识别异常原因’一栏如图（4）‘车牌号’可以手动输入车牌号，然后选择提供的原因情况，也可以选择其他自己手写原因。
图（3）图（4）2、检斤环节进入【出入库管理】-【出入库流程】-【检斤管理】，刷完ic卡后系统都会自动识别车辆的车牌号，同时与系统保存的车牌号进行对比，时间约为10秒，当识别到的车牌号与系统保存的一致时系统提示‘车牌号匹配成功’如图（5）。
如果无车牌或车牌无法识别，与在登记环节一样选择无法识别原因。
图（5）如果摄像头识别车牌号与系统保存的车牌号不一致，系统会提示‘识别到的车牌号为黑A123，单据中的车牌号为黑A456，确认要使用识别的车牌号？’点击图像下方的“车牌识别”按钮，摄像头再次识别车牌号并与系统保存车牌号再次校验，若系统一直不能匹配成功，点击“确定”则系统保存的车牌号更换为‘黑A123’，点击取消则系统继续保留原车牌号为‘黑A456’，同时出现车辆识别异常原因一栏，选择原因。
3、球机摄像机检斤环节网络摄像机替换为球机，系统支持调整摄像机角度、焦距，完成拍照留痕工作，球机角度可根据需要调整，点击检斤环节的图像则出现图（6）方向有上、下、左、右、右上、右下、左下、左上。
支持调整球机运行速度，同时提供变焦、聚焦功能。
调整完之后鼠标点击图像外的位置则回到原来的状态。
图（6）一卡通系统直属库车牌识别查询功能操作手册功能描述一卡通系统升级增加车牌识别功能，在库点登记环节和检斤环节自动识别车牌号、实现留痕。
智能高清纯车牌识别车场用户操作使用说明书---管理处用户用
”等待到达界面“
”后。鼠标点击“
”
中红框内下拉的小三角图标。在“
”中选择登录帐号；在“
”
中输入密码，点击“
”按钮，进入主界面。
备注：超级管理员帐号为 888888，刚新装的系统也只有此帐号。
备注：创建数据库之后 888888 的密码为空，在没有设置密码的帐号也可以不输入密码直接点击后面的确
定按钮
3 人事资料的管理
将查询结果打印出报表，如下图所示。除显示具体出入场数据外，还统计出月卡数、免费卡数、临时卡数、储 值卡数、总车数、总收费额、总应收额。报表中“收费额”为实际收费金额，“应收额”为不打折的收费金额。
12 汇总报表的查询
在使用停车场管理系统的过程中，需要对已经收取的停车费用进行统计和管理，因此在报表管理中，需 要统计并打印出收费情况的日、月、年报表。 在菜单栏中选择【记录报表】，点击其下拉菜单中的【汇总报表】，出现如下图所示报表打印窗口，该窗口有 3 页，分别为“日报表”、“月报表”、“年报表”。打印报表按卡的分类进行分别统计，并能统计出某天、某月或某
4.1 发卡选择基本设置
按钮。完成点击
按钮退出人事管理。
串口设置需根据电脑设备管理器中的串口 一致。
来进行设置。软件中的串口
设置为
纯识别发设置需要将“车牌识别模拟发卡”前面的勾选上；设置完成后点击“
”按钮保存设置。
4.2 车牌发卡授权
正确的发卡流程为：到人事管理→人事信息→点击添加→在添加的界面中填写（1.人员编号。2.人员姓名。 3.车牌号码 4.车辆型号 5.手机号码 6.选择卡类 7.勾选有效机号。8.卡片有效期。9.最后填写其他有效资料。） →再点击保存按钮→完成车牌登记发卡操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳来吉智能科技有限公司纯车牌识别系统用户操作说明书目录目录 (2)第一章系统概述 (3)1.1）系统简介 (3)1.2）系统拓朴 (4)1.3）系统安装流程图 (5)1.4）注意事项 (6)1.4.1）车道宽度要求 (6)1.4.2）管理软件要求 (6)1.4.3）摄像机抓拍图片要求 (6)第二章产品功能及特点 (9)2.1）出入口控制器（LKP623） (9)2.1.1）产品特点 (9)2.1.2）技术参数 (10)2.1.3）接线图 (11)2.2）网络摄像机（LK-210） (12)2.2.1）产特特点 (12)2.2.2）技术参数 (13)2.3）补光灯（LK-214） (14)2.3.1）产品特点 (14)2.3.2）技术参数 (14)2.4）车辆检测器（LD16） (15)2.4.1）产品特点 (15)2.4.2）技术参数 (16)第三章软件、数据库安装 (17)3.1）M ICROSOFT SQL SERVER 2008数据库 (17)3.1.1）数据库安装 (17)3.1.2）数据库设置 (35)3.2）车牌识别软件安装程序 (37)3.2.1）运行环境安装 (37)3.2.2）软件安装 (39)3.2.3）软件设置 (44)3.3）附表一收费标准详细说明 (77)3.4）附表二支架安装 (79)3.5）附表三车道布设图 (80)第四章NET FRAMEWORK 4.0安装失败解决 (82)4.1）安装程序 (82)4.2）方法/步骤 (82)第五章NET FRAMEWORK 3.5安装失败解决 (92)系统概述系统简介纯车牌识别停车场系统基于高清视频采集和智能车牌识别技术，对入、出车辆进行图像抓拍和车牌识别，车牌号码作为入、出唯一凭证。
纯车牌识别停车场将改变统停车场的工作模式，创新停车场管理体系，提高车场服务水平和车场安全水平，提高车主的满意度。
时至今日，互联网经济浪潮愈演愈烈，其触角已延伸至传统行业。
只有具备互联、物联等特质的新一代产品，才能在这股浪潮中脱颖而出！“创新”是深圳保持活力的源泉，更是深圳市来吉智能科技有限公司十几年来屹立行业之林的基石。
在2005年，在业内独家采用先进的ARM平台，对公司所有产品线进行升级，领先于其他公司数年的时间进入32位数字时代!在2010年，深圳安博会，来吉公司在业内首次提出“多卡，无线，云库”的概念，并基于这一概念打造了多款具有物联功能的产品。
2014，来吉公司围绕着互联网核心思维，紧握信息化时代下对产品的核心要求，推出了“来吉云”智能管理系统。
该系统目前涵盖停车场，门禁，电梯管理，智能信报箱，楼宇对讲，视频车位管理等六大类产品，系统之间互联互通，信息共享，在“来吉云”平台进行统一管理运维，并可与其他云端管理系统进行快速对接。
该系统具备多项国家发明专利，属业内首创！纯车牌识别停车场系统是来吉云端管理系统里的核心内容，该系统是整个云端功能实现的重要一环。
业内领先的识别算法，全数字网络通讯的系统架构，强大、友好的管理软件是来吉纯车牌识别停车场系统的核心竞争优势。
系统拓朴根据设计原理来吉全视频停车场管理系统可分为三大部分：1)信息采集（网络高清摄像机、车辆检测器）2)信息处理与执行（系统软件、控制器、道闸）3)信息储存与查询（服务器）系统安装流程图注意事项车道宽度要求由于拍摄及识别的要求，对于车道的宽度要求不能太宽，推荐车道宽度在3至4米之间。
对于超宽车道，可采用两台摄像机进行车牌识别效果弥补，也可采用隔离带或者设计成多车道的方式。
管理软件要求1)1进1出项目：现场通常为1个工作站（1台电脑），其管理软件采用管理标准1进1出系统，采用2路接口的加密狗。
2)2进2出项目：若现场为1个工作站（1台电脑），且管理软件采用管理标准2进2出系统，推荐采用4路接口的加密狗；若现场为2个工作站（1台电脑），原理同上，采用2路接口的加密狗。
3)4进4出项目：若现场为2个或3个或4个工作站（2台或3台或4台电脑），原理同上述（1）、（2）条。
摄像机抓拍图片要求图1-4-1 日间抓拍效果（正确）1)要求车牌居于图片中央偏左下位置，即1-4-1。
错例：图1-4-2。
2)车牌不能在整图中占比过大，过大会影响车牌的寻找。
错例：图1-4-3。
3)车牌图像尽量不要出现翻转角度。
错例：1-4-4。
4)车牌图像出现顺逆时针的旋转角度必须控制在15°以内。
错例：1-4-5。
5)不让车头占据整个图像，图像中应该有环境元素，才有利于车身颜色识别。
错例：图1-4-6。
6)夜间抓拍需要注意闪光灯的配合，令车牌能够出现对比度较强的反光，如图1-4-7夜间抓拍效果。
7)夜间抓拍不能另车牌反光不够、文字发虚或者模糊。
错例：图1-4-8、图1-4-9、图1-4-10。
8)摄像机与地感的距离以实际的测试摄像机能获得以上理想图像的距离为准，网络摄像机的抓拍响应时间与网络的复杂度相关。
网络线越长网络节点越多抓拍相应速度越慢，地感与摄像机距离应该越远，反之距离应当调近。
图1-4-2 图1-4-3图1-4-4 图1-4-5图1-4-6 图1-4-8图1-4-7 夜间抓拍效果（正确）图1-4-9 图1-4-10产品功能及特点出入口控制器（LKP623）产品特点1)第二代ARM Cortex-M3内核微控制器2)程序可以在线升级3)接口类型：TCP/IP、RS232、RS485、WG264)支持场内场模式5)高精度的时钟日历功能、自动对时功能6)数字语音提示、内容可自行设定7)黑名单5000条、白名单1万条8)各种状态的声光指示功能9)过压、过流、超载、抗外界干扰等保护功能技术参数1)工作电压：DC 12V2)相对湿度：最大95%3)支持卡类型：IC、ID4)显示屏接口：RS4855)通迅方式：TCP/IP6)控制道闸模式：继电器7)存储记录：>160000条8)工作温度：-40℃-+65℃9)相对湿度：95%接线图网络摄像机（LK-210）产特特点1)高分辨率逐行扫描技术，1/3英寸200万像素CMOS传感器，最高分辨率可达1920×1080（视频流状态），1280×960（抓拍模式和录像模式兼有）；2)100倍以上宽动态效果；3)影像清晰，色彩还原性逼真，动态画面无拖尾；4)3A控制（自动增益控制、自动曝光、自动白平衡）；5)抓拍模式下曝光时间手动可调；6)抓拍模式下增益值手动可调；7)可实现地感触发、RJ45信号触发、自动抓拍；8)抓拍模式下，可实现闪光灯同步补光；9)闪光灯补光智能判断外界环境，自动开启和关闭，无需人为设置；10)抓拍模式下白天与夜晚抓拍车牌清晰度高，人眼分辨和软件分辨车牌率高达95%以上；11)抓拍延时时间很短；12)优秀的低码流特性，以适应网络带宽较低情况；13)支持多种分辨率；14)支持大容量SD卡方式本地存储；15)支持移动侦测功能；16)支持传感器联动报警功能；17)采用国际顶尖安防技术TI高性能工业级处理器芯片和平台，性能可靠、稳定。
技术参数1)传感器：1/3＂逐行扫描 200万像素CMOS2)最低照度：彩色:0.2Lux@F1.2黑白:0.1Lux@F1.23)卡口类型：C/CS mount4)最高分辨率：1920*10805)宽动态：>100dB6)快门速度：1/30～1/4000秒7)压缩方式：H.264、MPEG4、Motion JPEG8)比特率：32K～8M，可自定义调整9)报警输入：1路，信号量10)报警输出：1路，开关量11)视频帧率：30fps12)信噪比：>39dB13)支持协议：TCP/IP、UDP、HTTP、DHCP、RTP、FTP、UPNP、SMTP14)网络接口：RJ4515)电源：DC 12V 2A16)工作温度：-10℃～+60℃17)相对湿度：﹤90％(无冷凝)18)产品尺寸：145.5*78.5*56.5mm补光灯（LK-214）产品特点1)美国进口 LED灯珠2)良好的散热设计，大大提高LED光源寿命3)频闪周期可调，适应多种高清相机4)自动备频，频率≥75Hz，适应帧率6-25帧相机5)频闪曝光时间可调（可改变亮度）6)曝光时间可以随高清相机快门改变7)精确的控制LED白光灯的频闪周期、曝光起始8)时间和终止时间，时间精度可以精确到微秒级9)具有断电记忆功能10)支持连续抓拍功能，不受回电时间影响；11)有外部触发方式、摄像机外同步方式（频闪灯供曝光同步信号）技术参数1)照射距离：≥ 10m2)投射角度：10°～15°（可定制）3)色温：6500K～7000K4)光通量/PCS：190～220lm5)灯珠数量：15 PCS6)使用寿命：≥50000小时7)触发方式：TTL（有源）/光耦（无源）8)亮度控制方式：自动检测曝光时间9)频闪周期：自动插帧10)工作电压：DC12V11)防水等级：IP6512)功率：40W13)电源效率：88%14)光源效率90%15)工作温度：-30℃-+70℃16)产品尺寸：180*140*115mm车辆检测器（LD16）产品特点1)车辆检测器包括处理器和检测线圈；2)线圈埋设于路面下，可做成长方形1.8米×0.8米或平面四边形2米×1米；3)信号处理装置可输出“有车信号电平”和“车辆离开脉冲电平”，提供给微控制器；4)车过落杆，防止有车落杆。
技术参数1)工作电源：AC220V2)频率范围：20KHz—170KHz3)灵敏度：三级可调4)反应时间：100毫秒5)环境补偿：自动飘移补偿6)线圈电感：50uH—500uH（包含连接线，推荐80uH—300uH）7)连线长度：最长20米，每米至少绞合20次，总电阻小于10欧姆。
8)储存温度：-40ºC到+85ºC9)工作温度：-40ºC到+65ºC10)相对湿度：最大95%11)外形尺寸：85×74×36mm软件、数据库安装Microsoft SQL server 2008 数据库数据库安装启动Microsoft SQL 2008安装程序，进入SQL Server安装中心。
直接选择界面左侧列表中的“安装”，如图3-1-1所示，进入安装列表选择。
图3-1-1 SQL Server安装中心-计划如图3-1-2所示，进入SQL Server安装中心安装界面后，右侧的列表显示了不同的安装选项。
本文以全新安装为例说明整个安装过程，因此这里选择第一个安装选项“全新SQL Server独立安装或现有安装添加功能”。
图3-1-2 SQL Server安装中心-安装选择全新安装之后，之后进入“安装程序支持规则”安装界面，安装程序将自动检测安装环境基本支持情况，需要保证通过所有条件后才能进行下面的安装，如图3-1-3所示。
